Gaminio tipas	Smūginis grąžtas
Prekės ženklas	Ferm
Modelis	PDM1052
Maitinimo įtampa	230 V ~ 50 Hz
Sugertoji galia	800 W
Tuščiosios eigos greitis	0 – 3 000 aps/min
Smūgio dažnis	0 – 48 000 smūgių/min
Maks. gręžimo skersmuo medienoje	25 mm
Maks. gręžimo skersmuo betone	13 mm
Maks. gręžimo skersmuo pliene	10 mm
Svoris	2,2 kg
Apsaugos klasė	IP20
Griebtuvo tipas	Beklubinis griebtuvas (rankinis užveržimas)
Papildoma rankena	Taip, reguliuojama
Gylio ribotuvas	Taip, reguliuojamas
Sukimosi krypties jungiklis	Pirmyn/Atgal
Greičio reguliatorius	Taip, elektroninis
Garso slėgio lygis (LpA)	91,7 dB(A)
Garso galios lygis (LwA)	102,7 dB(A)
Vibracija (gręžiant betoną)	15,238 m/s²
Vibracija (gręžiant metalą)	4,98 m/s²
Dviguba izoliacija	Taip
Priežiūra	Valykite korpusą ir ventiliacijos angas

Dažnai užduodami klausimai - PDM1052 Ferm

Kaip pakeisti grąžtą ant mano Ferm PDM1052 grąžto?

Pirmiausia atjunkite prietaisą. Atidarykite griebtuvą sukant priekinę movą pagal laikrodžio rodyklę, laikant galinę movą. Įstatykite grąžtą, tada užveržkite sukdami priekinę movą prieš laikrodžio rodyklę.

Kaip naudoti smūgio funkciją?

Nustatykite gręžimo/smūgio jungiklį (5) į padėtį B, kad įjungtumėte smūgį. Naudokite šią funkciją gręžiant betoną ar plytas. Nepalikite režimo veikimo metu.

Kaip reguliuoti sukimosi greitį?

Sukite greičio reguliavimo ratuką (3) pagal laikrodžio rodyklę, kad padidintumėte maksimalų greitį, arba prieš laikrodžio rodyklę, kad sumažintumėte. Nereguliuokite greičio naudojimo metu.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi pirmyn/atgal jungiklį (4). Stumkite jį į kairę, kad suktųsi pagal laikrodžio rodyklę, į dešinę – prieš laikrodžio rodyklę. Nekeiskite krypties, kai grąžtas sukasi.

Kam skirtas gylio ribotuvas?

Gylio ribotuvas leidžia apriboti gręžimo gylį. Uždėkite jį ant papildomos rankenos ir nustatykite norimą gylį. Tai užtikrina vienodus gręžinius nepergręžiant per giliai.

Kaip prižiūrėti mano grąžtą?

Prieš valydami atjunkite prietaisą. Korpusą valykite minkštu skudurėliu. Reguliariai nuvalykite dulkes nuo ventiliacijos angų. Išvalykite griebtuvą ir grąžtus, kad išvengtumėte netikslumų.

Kokius priedus galiu naudoti?

Naudokite tik Ferm rekomenduojamus priedus, tinkančius prie griebtuvo ir grąžto galios. HSS grąžtai medžiui ir metalui, bei kietųjų lydinių grąžtai betonui/mūrui tinka. Įsitikinkite, kad priedo maksimalus greitis yra didesnis nei mašinos.

Kaip sumažinti vibraciją?

Naudokite geros būklės ir gerai priveržtus priedus. Dėvėkite antivibracines pirštines ir darykite reguliarias pertraukas. Laikykite grąžtą abiem rankomis (pagrindinė rankena + papildoma rankena). Vibracijos vertės matuojamos pagal EN 60745 standartą.

Ką daryti perkaisimo atveju?

Jei grąžtas perkaista, nedelsdami jį išjunkite ir atjunkite. Prieš vėl naudodami leiskite jam visiškai atvėsti. Patikrinkite, ar ventiliacijos angos neužblokuotos ir ar per daug nespauđiate įrankio.

Ar galiu šiuo grąžtu gręžti metalą?

Taip, maksimalus skersmuo pliene yra 10 mm. Naudokite tinkamą HSS grąžtą, sutepkite gręžimo vietą, kad prailgintumėte grąžto tarnavimo laiką. Nustatykite vidutinį greitį ir naudokite gręžimo režimą (be smūgio).

NAUDOJIMO INSTRUKCIJA PDM1052 Ferm

Dékojame, kad jsigijote šj "Ferm" produkta. Tai yra puikus produktas, kurj teikia Europaje pirmaujantys tiekëjai. Visi pristatomi "Ferm" produktai gaminami pagal aukšciausius nasumo ir saugumo standartus. Laikydamiesi savero principu, taip pat klientams teikiame puikias paslaugas, kurioms suteikiame visiska garantija. Tikimës, kad megausités naudodami šj produkta daugelj metu.

SAUGOS JSPÉJIMAI

JSPÉJIMAS

Perskaitykite pridetus saugos jspejimus, papildomus jspejimus ir instrukcijas. Nesilaikant saugos jspejimu ir instrukciju gali kilti elektrros smugis, gaisras ir / arba galima rimitai susizeisti. Issaugokite siuos saugos jspejimus ir instrukcijas ateiicial.

Toliau pateikiami symboliai naudiojam i naudotojo vadove arba ant Produkto:

Perskaitykite naudotojo vadova.

Galima susiigeisti.

Gali kitti elektros smugis.

Jei valymo ir prieziuros metu
pazeidziamas maitinimo kabelis,
nedelsdami iStraukite kišuk is maitinimo
lizdo.

Devekite apsauginius akinius. Devekite klausos apsaugas.

Devékite nuo dulkiu apsaugancià kauke.

Devékite apsaugines pirstines.

Reguliojamas elektroninis greitis.

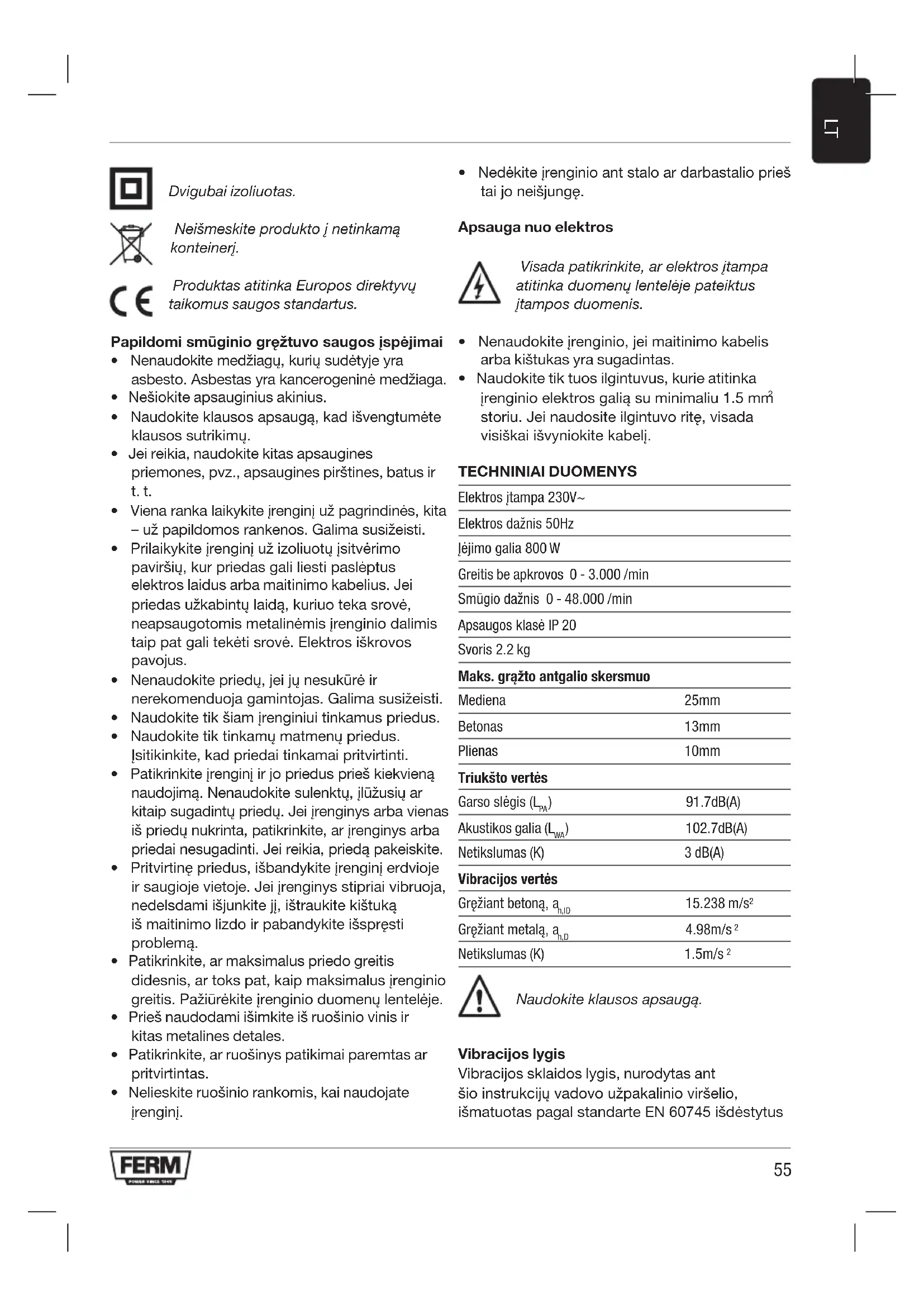

Dvigubai izoliuotas.

Neismeskite produkto j netinkam kontinerj.

Produktas atitinka Europos direktyvtaikomus saugos standartus.

Papildomi smūginio grežtuvo saugos jspejimai

• Nenaudokite medziagu, kuri sudetye yra asbesto. Asbestas yra kancerogeniné medziaga.
• Nesiokite apsauginius akinius.
• Naudokite klausos apsauga, kad išvengtumete klausos sutrikimu.
• Jei reikia, naudokite kitas apsaugines priemones, pvz., apsaugines pirstines, batus ir t. t.
• Viena ranka laikykite jrenginj už pagrindines, kita - už papildomos rankenos. Galima susižeisti.
• Prilaikykite jrengini uz izoliuotu jsitverimo pavirsiu, kur priedas gali liesti pasleptus elektros laidus arba maitinimo kabelius. Jei priedas uzkabintu laida, kuriu toka srove, neapsaugotomis metalinemis jrenginio dalimist taip pat gali teketi srove. Elektros iskrovos pavojus.
• Nenaudokite priedu, jei ju nesukure ir nerekomenduoja gamintojas. Galima susiziesti.
• Naudokite tik šiarnjirenginiui tinkamus priedus.
• Naudokite tik tinkamy matmenu priedus. Isitikinkite, kad priedai tinkamai pritvirtinti.
• Patikrinkite jrenginirjo priedus pries kiekvienanaudojma. Nenaudokite sulenktu,jluzusi arkitaip sugadintu priedu.Jei jrenginys arba vienesis priedu nukrinta, patikrinkite, ar jrenginys arba priedai nesugadinti. Jeirekia, prieda pakeiskite.
• Pritvirtine priedus, išbandykite jrenginj erdvioje ir saugioje vietoje. Jei jrenginys stipriai vibruoja, nedelsdami ijsjunkite jj, ištraukite kištuka is maitinimo lizdo ir pabandykite išspresti problema.
• Patikrinkite, ar maksimalus priedo greitis didesnis, ar toks pat, kaip maksimalus jrenginio greitis. Paziurekite jrenginio duomenu lenteleje.
  Pries naudodami isimkite is ruosinio vinis irKitas metalines detales.
• Patikrinkite, ar ruosinys patikimai parentas ar pritvirtantas.
• Nelieskite ruosinio rankomis, kai naudojate jrenginj.

Nedekite jrenginio ant stalo ar darbastalio pries tai jo neisjunge.

Apsauga nuo elektrós

Visada patikrinkite, ar elektros jtampa atitinka duomeny lenteleje pateiktus jtampos duomenis.

• Nenaudokite jrenginio, jei maitinimo kabelis, arba kistukas yra sugadintas.
• Naudokite tik tuos ilgintuvus, kurie atitinka jrenginio elektros gali su minimaiu 1.5 mm storiu. Jei naudosite ilgintuvo rite, visada visiskai isvyniokite kabelj.

TECHNINIAI DUOMENYS

Elektros jtampa 230V~

Elektros dažnis 50Hz

Iëjimo galia 800 W

Greitis be apkrovos 0 - 3.000 /min

Smūgio dažnis 0 - 48.000 /min

Apsaugos klase IP 20

Svoris 2.2 kg

Maks. gražto antgalio skersmuo

Mediena	25mm
Betonas	13mm
Plienas	10mm

Triuksto vertes

Garso slëgis (LPA)	91.7dB(A)
Akustikos galia (LWA)	102.7dB(A)
Netikslumas (K)	3 dB(A)

Vibraciños vertés

Grežiant betona, a h,iD	15.238 m/s2
Grežiant metala, a h,D	4.98m/s2
Netikslumas (K)	1.5m/s2

Naudokite klausos apsauga.

Vibraciños lygis

Vibracijos sklaidos lygis, nurodytas ant sio instrukciju vadovo uzpakalinio virselio, ismatuotas pagal standarte EN 60745 iśděstyus

standartizuoto bandymo reikalavimus; si verte gali buti naudojama vienam irankuii palyginti su kitu bei isankstiniam vibracijos poveikiui jvertinti, kai irankis naudojamas paminetais budais.

• naudojant iranki kitokiais budais arba su kitokiais bei netinkamai priziurimais priedais, gali zymiai padideti poveikio lygis
• aikotarpiais, kai jrankis ijsjungtas arba yra jjungtas, taciau juo nedirbama, gali zymiai sumazeti poveikio lygis

Apsisaugokite nuo vibracijos poveikio
prižūrèdami jranki ir jo priedus, laikydami rankas
siltai ir derindami darbo ciklus su pertraukelémis.

APRASAS (APAV.)

Smūginis grežtuvas skirtas medienai, metalui ir plastikui grežti bei plytoms ir betonui smūginiu budu grežti.

1. Jungimo/ɪsjuŋgimo jungiklɪs
   2.Fiksavimomygtukas
2. Greicio reguliavimo ziedas
3. Sukimo krypties jungiklis
4. Grežimo / smūginio grežimo jungiklis
   6.Laikiklis
5. Pagrindine rankena
   8.Papildomarankena
   9.Gylioribotuvas
   10.Galine mova
6. Priekiné mova
7. Maitinimo indicatoriaus lempute

SURINKIMAS

Priesurinkdami butinai isjunkite jrenginj ir is maitinimo lizdo istraukite kistuka.

Gražtu keitimas ir išemimas A-B pav.

Su siou jrenginiu tinka naudoti siuos grazto antgalius:

Medienos(HSS)
- Metalo (HSS)
- Betono / mūriniú (kietojo metalo)

Pries pakeisdami antgalj, pirmiausiai istraukite elektros kistuka is maitinimo lizdo.

Naudodami jranki, reguliariai tikrinkite graztus. Atbukusius antgalius reikia pagalasti arba pakeisti nauvais.

• Atverkite kumstelinj griebtuva (6), viena ranka sukdami priekine mova (12) pagal laikrodzio rodykle, o kita tuo pat metu laikydami galiné mova (10) arba sukdami ja pries laikrodzio rodykle; jkiškite antgali j griebtuvo anga.
• Užveržkite antgali, sukdami prikeiné mova (11) pries laikrodžio rodykle, galine mova (10) tuo pat metu sukdami pagal laikrodžio rodykle.

Papildomos rankenos tvirtinimas ir isemimas (C pav.)

Tvirtinimas

• Atlaisvinkite papildomā rankena (8).
• Paslinkite papildomā rankena (8) virś laikiklio (6).
• Pasukite papildoma rankena (8) i reikiamapadeti.
• Pritvirtinkite papildomā rankena (8).

Isemimas

• Atlaisvinkite papildoma rankena (8).
• Nuimkite papildomā rankena (8) nuo laikiklio (6).
• Pritvirtinkite papildomā rankena (8).

Gylio ribotuvo tvirtinimas ir isemimas (D pav.)

Gylio ribotuvas naudojamas maksimaliam

grežimo gyllui nustatyti.

NAUDIOJIMAS

Jungimas ir išjungimas (A pav.)

• Jei norite jjungti jrengini, pasauskite jjungimo/ isjungimo jungikli (1). Kuo labiau spaudziate jjungimo/isjungimo jungikli (1), tuo didesnis jrenginio greitis.
• Jei norite jjungti jrenginj kitu rezimu, paspauskite ir palaikykite nuspasta jjungimo/ isjungimo jungikli (1) ir tuo paciu metu paspauskite fiksavimo mygtuka (2).
• Jei norite ijsjungti nepertraukiama rezima, dar karta paspauskite jjungimo/ijsjungimo jungiklj (1).

Sukimo krypties jungiklis (A pav.)

Nekeiskite sukimosi krypties,
kai naudojate Irenginj.

• Jei norite sukti pagal laikrodzio rodykle, paslinkite sukimo krypties jungiklj (4) j kaire.
• Jei norite sukti pries laikrodzio rodykle, paslinkite sukimo krypties jungikli (4) j de sine.

Maksimalaus grežimo greicio nustatymas (A pav.)

Nereguliuokite greicio naudodami jrenginj.

• Pasukite greicio reguliavimo zieda (3) pagal laikrodzio rodykle, kad padidintumete maksimalu grezimo greiti.
• Pasukite greio reguliavimo zieda (3) pries laikrodzio rodykle, kadsumaintumete maksimalu grezimo greitj.

Nekeiskite veikimo rezimo, kai naudojate jrenginj.

Noredami grezti nustatykite jungiklj (5) i padetj "A".
Noredami grezti smuginiu budu nustatykite jungikli (5)j padetj "B".

VALYMAS IR PrieziURA

Pries valydami ir atlikdami prieziuros darbus, butinai isjkite jrenginir is maitinimo lizdo istraukite kistuka.

• Regulariai valykite korpusa minksta šluoste.
• Saugokite ventiliacijos angas nuo dulkiu ir nešvarumu. Jei reikia, dulkes ir nešvarumus nuo ventiliacijos angu šluostykite minksta ir dregnă šluoste.
• Regulariai valykite laiklj ir grazto antgalius, kad jie butu naudojamti tinkamai.

GARANTIJA

Atsizvelkitej pridétos garantijosterminus.

APLINKA

Salinimas

Produktus, priedus ir pakuotes reikia surušiuoti nežalingam aplinkai perdirbimui.

Skirta tik EB šalims

Neišmeskite elektrós jrankiu j buitiniu atlieku konteinerius. Remiantis Europos elektrós ir elektronínes jrangos atlieku gairiu direktyva 2012/19/EU ir jos realizavimu tarptautinéje teiseje, ilgiau nenaudojami elektrós jrankiai turi buti surenkami atskirai ir išmetami nežalingu aplinkai budu.

Produktas ir naudotojo instrukcijos gali buti pakeistas. Specifikacijos gali buti keiçiamos be ispèjimo.
