Produkttyp	Slagborrmaskin
Märke	Ferm
Modell	PDM1052
Matningsspänning	230 V ~ 50 Hz
Ineffekt	800 W
Tomgångsvarvtal	0 – 3 000 varv/min
Slagfrekvens	0 – 48 000 slag/min
Max borrdiameter trä	25 mm
Max borrdiameter betong	13 mm
Max borrdiameter stål	10 mm
Vikt	2,2 kg
Skyddsklass	IP20
Chucktyp	Nyckelfri chuck (manuell åtdragning)
Stödhandtag	Ja, justerbar
Djupstopp	Ja, justerbar
Rotationsriktningsväljare	Framåt/Bakåt
Varvtalsreglering	Ja, elektronisk
Ljudtrycksnivå (LpA)	91,7 dB(A)
Ljudeffektnivå (LwA)	102,7 dB(A)
Vibration (borrning i betong)	15,238 m/s²
Vibration (borrning i metall)	4,98 m/s²
Dubbel isolering	Ja
Underhåll	Rengör höljet och ventilationsspringorna

Vanliga frågor - PDM1052 Ferm

Hur byter jag borr på min Ferm PDM1052?

Koppla först bort maskinen. Öppna chucken genom att vrida främre hylsan medurs medan du håller bakre hylsan. Sätt i borret, dra sedan åt genom att vrida den främre hylsan moturs.

Hur använder jag slagfunktionen?

Ställ borr/slagväljaren (märkning 5) i läge B för att aktivera slagfunktionen. Använd denna funktion för att borra i betong eller tegel. Ändra inte läge under drift.

Hur ställer jag in rotationshastigheten?

Vrid varvtalsreglaget (märkning 3) medurs för att öka maxhastigheten, eller moturs för att minska den. Justera inte hastigheten under användning.

Hur vänder jag rotationsriktningen?

Använd framåt/bakåt-väljaren (märkning 4). Skjut den åt vänster för medurs rotation, åt höger för moturs rotation. Ändra inte riktning medan borrmaskinen är igång.

Vad används djupstoppet till?

Djupstoppet begränsar borrdjupet. Montera det på stödhandtaget och ställ in önskat djup. Det ger jämna hål utan att borra för djupt.

Hur underhåller jag min borrmaskin?

Innan rengöring, koppla bort maskinen. Rengör höljet med en mjuk trasa. Dammsug regelbundet ventilationsspringorna. Rengör chucken och borrarna för att undvika felaktigheter.

Vilka tillbehör kan jag använda?

Använd endast tillbehör som rekommenderas av Ferm, anpassade till chucken och borrmaskinens effekt. HSS-borrar för trä och metall, samt hårdmetallborrar för betong/murverk passar. Kontrollera att tillbehörets maxhastighet är högre än maskinens.

Hur minskar jag vibrationerna?

Använd tillbehör i gott skick och ordentligt åtdragna. Bär anti-vibrationshandskar och ta regelbundna pauser. Håll borrmaskinen med båda händerna (huvudhandtag + stödhandtag). Vibrationsvärdena är uppmätta enligt standard EN 60745.

Vad gör jag vid överhettning?

Om borrmaskinen överhettas, stäng omedelbart av den och koppla bort den. Låt den svalna helt innan återanvändning. Kontrollera att ventilationsspringorna inte är blockerade och att du inte överbelastar verktyget.

Kan jag borra i metall med denna borrmaskin?

Ja, max diameter i stål är 10 mm. Använd ett lämpligt HSS-borr, smörj borrzonen för att förlänga borrets livslängd. Ställ in hastigheten på en måttlig nivå och använd borrläge (inte slag).

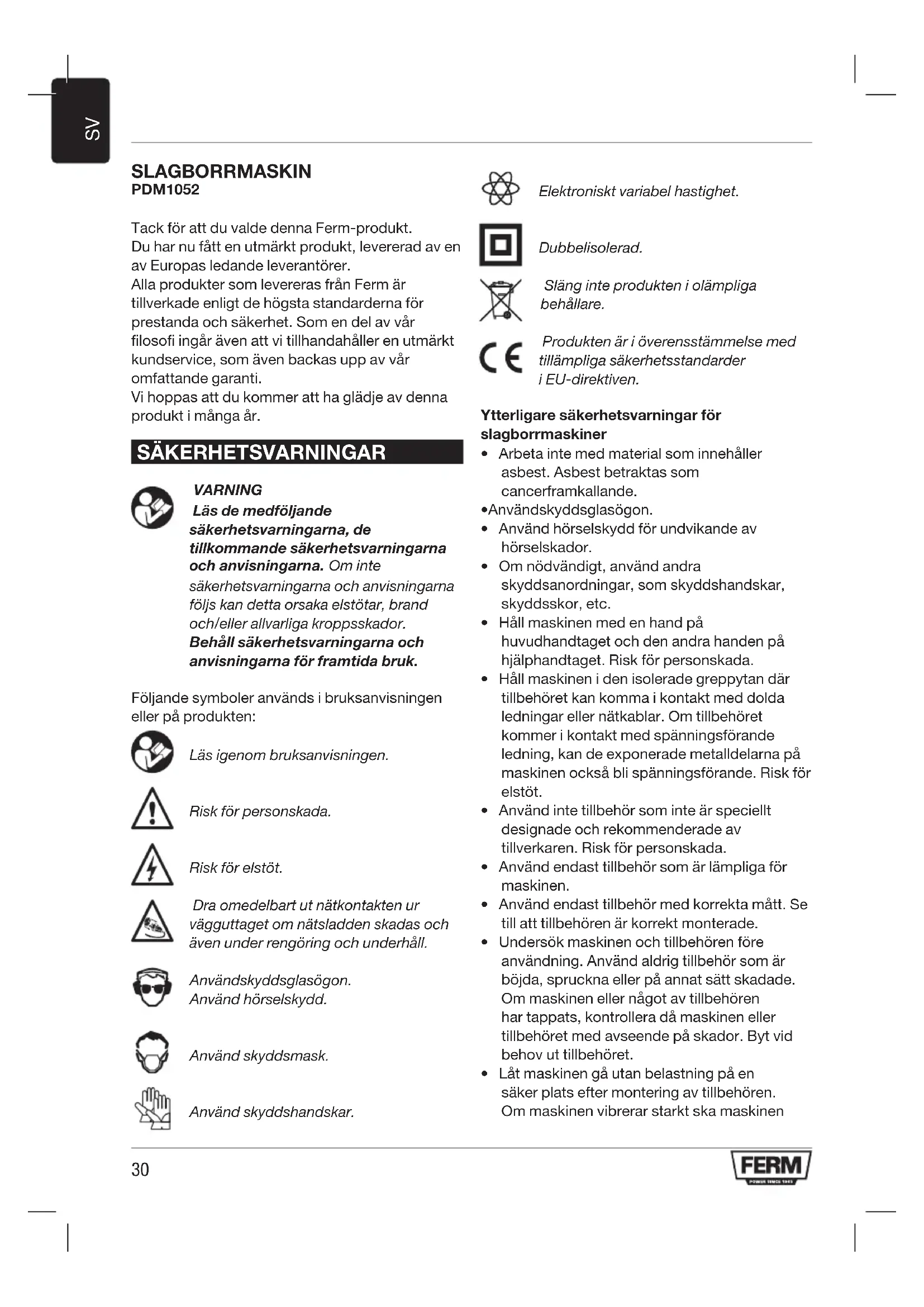

BRUKSANVISNING PDM1052 Ferm

Tack for att du valde denna Ferm-product. Du har nu fatt en utmarkt produit, levererad av av Europas ledande leverantorer.

Allaprodukter som levereras fränFerm ar tillverkade enligt de högsta standarderna for prestanda och sakerhet. Som en del av var filosofi ingar aven att vi tillhandahaller en utmarkt kundservice, som aven backas upp av var omfattande garanti.

Vi hoppas att dukommen att ha glädje avenna produit i manga År.

SÄKERHETSVARNINGAR

WARNING

Läs de medfoljande
sakerhetsvarningarna, de
tillkommande sakerhetsvarningarna
och anvisiningarna. Om inte

sakerhetsvarningarna och anvisningarna följs kan detta orsaka elstotar, brand och/eller allvarlga kroppsskador.

Behall sakerhetsvarningarna och anvisiningarna for framtida bruk.

Följande symboler används i braupsanvisningen erller på Produkten:

Läsigenbruksanvisingen.

Risk for personskada.

Risk for elstot.

Dra omedelbart ut nätkontakten ur vagguttaget om natsladden skadas och även under rengöring och unterhäll.

Användskyddsglasögon.
Använd hörselskydd.

Använd skyddsmask.

Använd skyddshandskar.

Elektroniskt variabel hastigkeit.

Dubbelisolerad.

Släng inte Produkten i olämpliga behällare.

Produkten ar i overensstammelse med tillampliga sakerhetsstandder i EU-direktiven.

Ytterligare sakerhetsvarningar for slagborrmaskiner

• Arbeta inte med material som innehåller asbest. Asbest betraktas som cancerframkallande.
  Anvandskyddsglasogon.
• Använd hörskydd für undvikande av hörskador.
• Om nödvändigt, använd andra skyddsanordningar, som skyddshandskar, skyddsskor, etc.
• Håll maskinen med en hand på huvudhandtaget och den andra handen på hjälphandtaget. Risk För persorskada.
• Häll maskinen i den isolerade greppytan där tillbehöret kan komma i kontakt med dolda ledninger erller nätkablar. Om tillbehöretkommen ikontakt med spänningsforande ledning, kan de exponerade metalldelarna pa maskinen också blispänningsforande. Risk for elstöt.
• Använd inte tillbehör som inte är speziellt designade och rekommenderade av tillverkaren. Risk für persökada.
• Använd endast tillbehör som ar lämpliga für maskinen.
• Använd endast tillbehör med korrekta matt. Set till att tillbehören ar korrekt monterade.
• Undersök maskinen och tillbehören före användning. Använd aldrig tillbehör som ar böjda, spruckna eller på annat satt skadade. Om maskinen eller nagot av tillbehören har tappats, kontrollera)daskinenEller tillbehöret med avseende på skador.Byt vid behov ut tillbehöret.
• Låt maskinen gå utan belastning på en saker plats after montering av tillbehören. Om maskinen vibrerar starkt ska maskinen

stängas av omedelbart och natsladden dras ur vaggkontakten. Sedan forsoker man losa problemet.

• Kontrollera att maximała hastigheten für tillbehöret ar större an uller lika stor som maximała hastigheten for maskinen. Titta paskinen markskylt.
• Färe användning, ta bort alla spikar och andra metallföremål frän arbetsstyetcket.
• Se till att arbetsstychet har korrekt stöd aller feste.
• Håll händerna borta frän arbetsstychet under användning.
• Placera aldrig maskinen på ett bord eller en arbetsbänk innan den stängts av.

Elektrisk sakerhet

Kontrollera alltid att strömförsörjningens spanning überensstämmer med spanningen på markpläten.

• Använd inte maskinen om nätkabeln eller nätkontakten ar skadad.
• Använd endast förlängningskablar som är lampliga für maskinens nominella effetekt, minst 1.5mm^2 tjocka. Om förlängningskabel på trumma används mäste kabeln alltid rullas ut helt.

TEKNISKA DATA

Nätspänning 230V~
Nätfrekvens 50Hz
Ineffekt 800 W
Obelastad hastighet 0 - 3.000 /min
Slagfrekvens 0 - 48.000 /min
Skyddsklass IP 20
Vikt 2.2 kg
Max. borrdiameter
Trä	25mm
Betong	13mm
Stål	10mm
Bullervärden
Bullernivå (Lpr)	91.7dB(A)
Ljudeffekt (Lw)	102.7dB(A)
Osäkerhet (K)	3 dB(A)

Vibrationsvarden

Boring i belong, \( {\mathrm{a}}_{\mathrm{h},\mathrm{{ID}}} \)	15.238 m/s2
Boring i metall, \( {\mathrm{a}}_{\mathrm{h},\mathrm{D}} \)	4.98m/s2
Osäkerhet (K)	\( {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Använd hörskydd.

Vibrationsniva

Vibrationsemissionsvardet som star pa baksidan av den har instruktionsboken har uppmatts enligt ett standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jamfora vibrationen hos olica verktyg och som en ungefärlig upskattning av hur stor vibration anvandaren utsats for nar verktyget anvands enligt det avsedda syfet.

om verktyget anvands pa ett annat an det avsedda syfet aller med fel aller daltigt underhalla tillbehor kan detta drastiskt oka vibrationsnivan
- när verktyget stängs av eller ar på men inte används, kan detta avsevärnt minska vibrationsnivån

Skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt.

BESKRIVNING (FIG. A)

Slagbormaskinen har konstruerats for borrning av hal i tra, metall och plast och for slagborrning i tegel och belong.

1. Strömbrytare
2. Sparrknapp
3. Ratt for hastighetsjustering
4. Fram-/backomkopplare
5. Omkopplare for borrning / slagborrning
6. Chuck
7. Huvudhandtag
8. Hjalphandtag
9. Djupstopp
   10.Bakre hylsa
   11.Framre hylsa
10. Strömindikatorlampa

MONTERING

Innan montering sku du alltid stanga av maskinen och dra ut natakontakten ur vagguttaget.

Byte och borttagning av borrbits

Fig.A-B

Maskinen lampar sig for anvandning av foljande borr:

• Tra(HSS)

• Metall (HSS)

• Betong / mursten (hårdmetall)

Innan du byter bits, ta forst ut strömkontakten是从 vagguttaget.

Inspektera bitset regelbundet under användning. Trubbiga bits sca slipas aller bytas.

• Oppna chucken (6) genom att vrida den främre hylsan (11) medurs samtidigt som du häller fast den bakre hylsan (10) eller vrider den moturs och sätt in bitset i chucköppningen.
• Dra àt bitset genom att vrida den främre hylsan (11) moturs samtidigt som du häller fast den bakre hylsan (10) aller vrider den medurs.

Montering och borttagning av hjälphandtaget (fig. C)

Montering

• Lossa hjälphandtaget (8).
• Skjut hjälphandtaget (8) over chucken (6).
  Vrid hjalphandtaget (8) till onskat lage.
• Dra fast hjälphandtaget (8).

Borttagning

• Lossa hjälphandtaget (8).
• Ta bort hjälphandtaget (8) från chucken (6).
• Dra fast hjälphandtaget (8).

Montering och borttagning av djupstoppet (fig. D) Djupstoppet anvands till att stalla in maximal borrdjup.

ANVÄNDNING

Starta och stänga av (fig. A)

• For att starta maskinen, tryck på strömbrytaren (1). Ju langre du skjuter strömbrytaren (1), desto högre blir maskinens hastighet.

For att starta maskinen, tryck in sparrknappen (2) och hall samtidigt in strombrytaren (1).
- For att stänga av det kontinuierliga laget, tryck en gäng till pa strömbrytaren (1).

Fram-/backomkopplare (fig. A)

Andra inte rotationsriktningen under anvandning.

For medurs rotation, skjut fram-/ backomkopplaren (4) at vander.
- For moturs rotation, skjut fram-/ backomkopplaren (4) at hoger.

Inställning av maximal borrhastighet (fig. A)

Stall inte in hastigheten vid anvandning.

Vrid ratten for hastighetsjustering (3) medurs for att oka den maximala borrastigheten.
Vrid ratten for hastighetsjustering (3) moturs for att minska den maximala borrastigheten.

Inställning av driftläget (fig. E)

Andra inte driftlaget under anvandning.

• Ställ omkopplaren (5) i position "A" für börning.
• Ställ omkopplaren (5) i position "B" für slagbörning.

RENGÖRING OCH UNDERHÄLL

Innan rengöring och underhäll skadu alltid stänga av maskinen och dra ut natakontakten ur vagguttaget.

• Rengör höljet regelbundet med en mjuk trasa.
• Se till att ventilationshålen År fria frän damm och smuts. Använd vid behov en mjuk, faktig trasa for att ta bort damm och smuts frän ventilationshålen.
• Rengör chucken och borret regelbundet für att undvika onoggrannhet under användningen.

GARANTI

Se de medfoljande garantivillkoren.

MILJÖ

Bortskaffning

Produkten, tillbehören och Förpackningen måste sorteras for miljövänlig ätervinning.

Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-directivet 2012/19/EU for avfall frän elektrisk och elektronisk utrustning och dess tillämpning nationell ska elverktyg som inte langre kan användas samlas in separat och kasseras på att miljövänligt satt.

Med forbehall for andringar i Produkten och braksanvisningen. Specifikationer kan andersutan forvarning.
