Terméktípus	Ütvefúrógép
Márka	Ferm
Modell	PDM1052
Tápellátás feszültsége	230 V ~ 50 Hz
Felvett teljesítmény	800 W
Üresjárati fordulatszám	0 – 3000 ford/perc
Ütésszám	0 – 48 000 ütés/perc
Max. fúrási átmérő fában	25 mm
Max. fúrási átmérő betonban	13 mm
Max. fúrási átmérő acélban	10 mm
Súly	2,2 kg
Védelmi osztály	IP20
Tokmány típusa	Kulcs nélküli tokmány (kézi szorítású)
Kiegészítő fogantyú	Igen, állítható
Mélységütköző	Igen, állítható
Forgásirány kapcsoló	Előre/Hátra
Sebességszabályozó	Igen, elektronikus
Hangnyomásszint (LpA)	91,7 dB(A)
Hangteljesítményszint (LwA)	102,7 dB(A)
Rezgés (betonfúrás)	15,238 m/s²
Rezgés (fémfúrás)	4,98 m/s²
Dupla szigetelés	Igen
Karbantartás	Tisztítsa meg a házat és a szellőzőnyílásokat

Gyakran ismételt kérdések - PDM1052 Ferm

Hogyan cseréljem ki a fúrószárat a Ferm PDM1052 fúrógépemen?

Először húzza ki a készüléket. Nyissa ki a tokmányt az első hüvely óramutató járásával megegyező irányba forgatásával, miközben a hátsó hüvelyt fogja. Helyezze be a fúrószárat, majd szorítsa meg az első hüvelyt az óramutató járásával ellentétes irányba forgatva.

Hogyan használjam az ütvefúrás funkciót?

Állítsa a fúrás/ütés kapcsolót (5. jel) B állásba az ütés aktiválásához. Ezt a funkciót beton vagy tégla fúrásához használja. Ne változtassa meg az üzemmódot működés közben.

Hogyan állítsam be a forgási sebességet?

Forgassa a sebességszabályozó gombot (3. jel) az óramutató járásával megegyező irányba a maximális sebesség növeléséhez, vagy az ellenkező irányba a csökkentéséhez. Ne állítsa a sebességet használat közben.

Hogyan fordítsam meg a forgásirányt?

Használja a forgásirányváltó kapcsolót (4. jel). Tolja balra az óramutató járásával megegyező forgáshoz, jobbra az ellenkezőhöz. Ne módosítsa az irányt, amíg a fúró forog.

Mire szolgál a mélységütköző?

A mélységütköző korlátozza a fúrás mélységét. Szerelje fel a kiegészítő fogantyúra, és állítsa be a kívánt mélységre. Ez biztosítja az egyenletes lyukakat anélkül, hogy túl mélyre fúrna.

Hogyan karbantartsam a fúrógépemet?

Minden tisztítás előtt húzza ki a készüléket. Tisztítsa meg a házat egy puha ruhával. Rendszeresen porolja le a szellőzőnyílásokat. Tisztítsa meg a tokmányt és a fúrószárakat a pontosság megőrzése érdekében.

Milyen tartozékokat használhatok?

Csak a Ferm által ajánlott, a tokmányhoz és a fúró teljesítményéhez illő tartozékokat használjon. A HSS fúrók fához és fémhez, valamint a keményfém fúrók betonhoz/téglához alkalmasak. Ellenőrizze, hogy a tartozék maximális fordulatszáma nagyobb-e, mint a gépé.

Hogyan csökkentsem a rezgéseket?

Használjon jó állapotú és jól megszorított tartozékokat. Viseljen rezgéscsillapító kesztyűt, és tartson rendszeres szüneteket. Tartsa a fúrót két kézzel (fő fogantyú + kiegészítő fogantyú). A rezgésértékek az EN 60745 szabvány szerint lettek mérve.

Mit tegyek túlmelegedés esetén?

Ha a fúró túlmelegszik, azonnal állítsa le és húzza ki. Hagyja teljesen kihűlni, mielőtt újra használná. Ellenőrizze, hogy a szellőzőnyílások nincsenek-e elzárva, és hogy nem erőlteti-e túl a szerszámot.

Fúrhatok fémet ezzel a fúrógéppel?

Igen, a maximális átmérő acélban 10 mm. Használjon megfelelő HSS fúrót, kenje meg a fúrási területet a fúró élettartamának meghosszabbítása érdekében. Állítsa a sebességet mérsékelt szintre, és használja a fúrási módot (nem ütvefúrás).

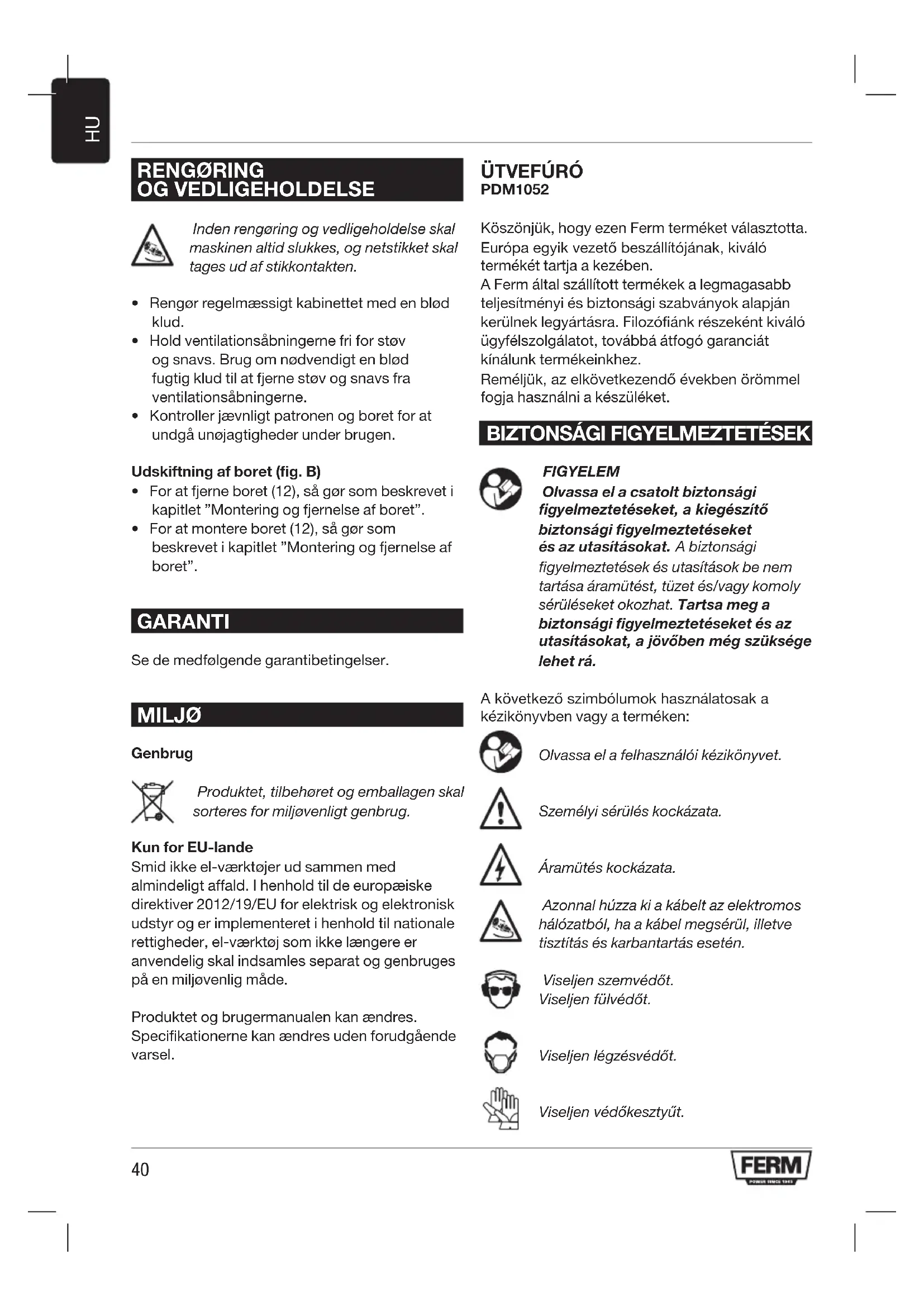

HASZNÁLATI ÚTMUTATÓ PDM1052 Ferm

Köszönjuk, hogy ezen Ferm terméket valasztotta.
Europa egyik gezető beszállitójanak, kivaló terméket tartja a kezében.

A Ferm altal szallitott termékek a legmagasabb teljesitményi ésbiztonsági szabványok alapján kerülnek legyártásra. Filozófiank részeként kivaló ügyfelszolgálatot, továbbá atfogó garanciát kinalunk termékeinkhez.

Remeljuk, az elkovetkezendö években örommel fogja hasznalni a keszüléket.

BIZTONSAGI FIGYELMEZTETSEK

FIGYELEM

Olvassa el a csatoltBiztonsagi figyelmezteteseket, a kiegeszito

biztonsagi figyelmezteteseket

és az utasitásokat. ABiztonsági

figyelmeztetések es utasitások be nem tartasa áramütest,uzzietés/vagy komoly serülseket okozhat. Tartsa meg a

biztonsagi figyelmezteteseket es az utasitasokat, a jovoben meg szuksoge lehet ra.

A következő szimbólumok használatosak a kézikönyvben vagy a terméken:

Olvassa el a felhasznalói kézikonyvet.

Szemelyi sérulés kockázata.

Áramütes kockázata.

Azonnal húzza ki a kábelt az elektromos halózataból, ha a kabel megsérül, illetve tiszṭitás és karbantartás eseten.

Viseljen szemvedot.

Viseljen fulvedot.

Viseljen legzésvedot.

Viseljen védökesztyüt.

Változtathó elektronikus sebesség.

Kétzeresen szigetelt.

A terméket ne tárolja nem megfelelo tárolóban.

A termek megfelel az europaiBiztonsagi szabalyoknak.

KiegészítőBiztonsági figyelmeztétésk utvefúrókhoz

• Ne dolgozzon azbesztet tartalmazó anyagokkal. Az azbeszt rákkelto anyag.
• Viseljen védőszemüveget.
• A halláskárosodás elkerülésére viseljen zajvedő eszközt.
• Szükség esetén használjon egyeb védöeszközoket, pl. védökesztyut, biztonságí lábbelit stb.
• Egyik kezevel tartsa a keszuleket a fofogantyunal, a masik kezevel pedig a segedfogantyunal fogva. Szemelyi seruleskazata.
  A keszüléket a szigetelt markolatfelületek segitségevel tartsa, ha a tartozék rejtett gezetékhez vagy a fó tapvezetékhez hozzaérhet. Ha a tartozék "elő" gezetékhez ér, a keszülék erintett alkatrészei szintén áram alá kerülhnetnek. Áramütés kockázata.
• Ne hasznaljon olyan tartozekokat, amelyeket nem kifejezetten a gyartó tervezett es ajänlott hasznalatra. Szemelyi serulés kockázata.
  Csak a gép hasznalatahoz megfelelo tartozekokat hasznaljon.
  Csak megfelelo meretu tartozekokat hasznaljon. Gyozodjon meg, hogy a tartozekok megfeleloen vannak-e rogzitve.

• Minden hasznalat el'tt ellenorizze a keszuleket es a tartozekokat. Ne hasznaljon elgorbult, torott vagy mas modon serult tartozekokat. Ha a keszulek vagy az egyik tartozeka leesett, vizsgalja meg, hogy nem serult-e meg a keszulek vagy a tartozek. Ha szukséges, cserelje ki a tartozekot.
  A tartozek felszerelése után terhelés nélkül jarassa a készuleket. Amennyiben a készulek erösen rezeg, azonnal kapcsolja ki a készuleket, húzza ki a halózataból, és probálaj megoldani a problemat.

• Ügyeljen arra, hogy a tartozék maximális sebessége nagyobb vagy ugyanakkora legyen, mint a készülék maximális sebessége. Lásd az adattablát a készüléken.
  Hasznalat elott tavolitson el minded szoget es egyeb femtargyat a munkadarabbol.

• Ügyeljen, hogy a munkadarab megfeleloen legyen alatamasztva vagy rogzitve.
  Hasznalat kozben ne nyuljon kezzel a munkadarabhoz.
• Kikapcsolás elott soha ne tegye le a készüléket asztalra vagy munkapadra.

ElektromosBiztonsag

Mindig ellenorizze, hogy az aramforas feszültsege megegyzik-e a géptörzslapon felttuntetett feszültseggel.

• Soha nem használjá a készüléket, ha a kabel vagy a csatlakozó sértl.
  Csak olyan hosszabbitot hasznaljon, mely megfelel a keszulek nevleges teljesitmenyenek, tovabba minimalis vastagsaga 1.5mm^2 .Ha feltekherto hosszabbitot hasznal, a kabelt mindig teljesen tekerje le.

MUSZAKI ADATOK

Hálozati feszültseg 230V~
Hálozati frekvencia 50Hz
Teljesitményfelvétel 800 W
Terhelés nélküli sebesség 0 - 3.000 /min
Ütesfrekvencia 0 - 48.000 /min
Védelmi osztály IP 20
Súly	2.2 kg
Max. fúrási átmérö
Fa	25mm
Beton	13mm
Acél	10mm
Zajértekek
Hangnyomás (LPA)	91.7dB(A)
Hangteljesitmény (LWA)	102.7dB(A)
Bizonytalanság (K)	3 dB(A)
Rezgésertékek
Ütvefúrás betonba, ah, ID	15.238 m/s2
Fúrás fémbe, ah, ID	4.98m/s2
Bizonytalanság (K) 1.5m/s	2

Viseljen fulvedot.

Rezgesszint

Az ezen felhasznaloi kezikonyv vgen megadott
rezgés-kibocsatasi szint merese az EN 60745
szabvanyban meghatarozott szabvanyositott
teszttel osszhangban tortent; ez egy eszkoznek egy
masic eszkozzel torten osszehasonlitasara, illetve
a rezgésnek valo kitettseg elozetes felmeresere
hasznalhatofel az eszkoznek az emlitett
alkalmazasokra torten fo hashsnalasa soran.

• az eszkocznek eltero alkalmazásokra, vagy eltero, illetve rosszul karbantartott tartozékokkal történó felhasználasa jelentösen emelheti a kitettség szintjét
• az idó, amikor az eszköz ki van kapcsolva, vagy amikor ugyan muködik, de ténylegesen nem végez munkat, jalentösen csökkentheti a kitettség szintjét

Az eszkocz es tartozekai karbantartasaval, kezenek melegen tartasaval, es munkavegzesenek megszervezesevel vedje meg magat a rezgesek hatasaitol.

LEÍRÁS (A. ÁBRA)

Az utvefurot faba, fembe es muanyagba tortenofurashoz, illetve teglaba es betonba tortenoo utvefurashoz terveztek.

1.Be/kikapcsoló
2. Rögzütogomb
3.Sebességbeallitóarcsa
4. Elore/hatra kapcsoló
5. Furas / utvefuras kapcsolas
6.Tokmány
7. Fofogantyu
8.Segedfogantyu
9. Mélységütközó
10.Hátsó húvely
11. Elulso hüvely
12. Tapellatas jelzofeny

OSSZESZERELEs

Szerelés elott mindig kapcsolja le a keszüléket, es huzza ki a dugot a halózataból.

Furohegyek kivetele, csereje

A-Bábra

A keszülék a következő fúrofejekhez megfelő.

Fa(HSS)
Fem(HSS)
- Beton / kɔ (kemény fém)

A furohegy csereje elott, eloszor huzza ki a csatlakozodugot a fali aljzatabol.

Hasznalat kozben a hegyet mindig rendszeresen ellenorizze. Tompa hegyet ujra keI elezni, vagy cserelni keII.

• Nyissa ki a tokmányt (6) úgy, hogy az elülso húvelyt (11) jobbra fordütja és ezzel egyidejüleg megartja vagy balra fordütja a hátsó húvelyt (10), majd tegye a hegyet a tokmány nyilásába.
• Nyissa ki a tokmányt úgy, hogy az elülso hüvelyt (11) balra fordütja és ezzel egyidejüleg megartja vagy jobbra fordütja a hatso hüvelyt (10).

A segédfogantyú felszerelése és eltávolításá (C. ábra)

Felhelyezes

Lazitsa meg a segedfogantyut (8).
- Csúsztassa a segédfogantyút (8) a tokmány (6) fóle.
Forditsa a segedfogantyut (8) a kivant helyzetbe.
Huzza meg a segedfogantyut (8).

Eltavolitas

Lazitsa meg a segedfogantyut (8).
- Vegye le a segédfogantyút (8) a tokmány (6) fölül.
Huzza meg a segedfogantyut (8).

A mélységütköz félhelyezése és eltávolítasa (D. ábra)

A mélységütkožo a maximalis furusimi mélysseg beallitására szolgál.

HASZNÁLAT

Be/ki kapcsolás (A. ábra)

A keszülk bekapcsolásához nyomja meg a be/ki kapcsolót (1). Minél tovább tartja megnyomva a be/ki kapcsolót (1), annal magasabb lesz a gép fordulatszáma.
A folyamatos üzemeltetéshez tartsa lenyomva a be/ki kapcsolot (1), ugyanakkor nyomja le a rögzítogombat (2).
- A folyamatos üzemmod kikapcsolásahoz nyomja meg ismét a be/ki kapcsolot (1).

Elore/hatra kapcsoló (A. abra)

Hasznalat kozben ne valtoztassa meg a forgas iranyat.

• Az ora jarásanak megfelelo irányhoz csusztassa az elore/hatra kapcsolot (4) balra.
• Az ora jarásával ellentêtes irányhoz csúsztassa az előre/hátra kapcsolót (4) jobbra.

A maximalis fordulatszém beallitasa (A. abra)

Hasznalat kozben ne valtozassa meg a sebességet.

Forditsa el a sebessegbeallito tarcst (3) az orajarasaval egyezo iranyba a maximalis sebesseg noveleshez.
Forditsa el a sebessegbeallitó tarcsat (3) az orajarasaval ellentetes iranyba a maximalis sebesseg csokkentesehez.

Az üzemmod beallitasa (E. abra)

Hasznalat kozben ne valtoztassa meg az uzemmodot.

• Fúráshoz állitsa a kapcsolót (5) "A" helyztebe.
• Utvefurashoz allitsa a kapcsolot (5) "B" helyztebe.

TISZTITÁS ES KARBANTARTÁS

Tiszitás es karbantartás elott mindig kapcsolja le a keszüléket, és húzza ki a dugó t halózataból.

• Egy puha ruhával rendszeresen tiszítsa meg a burkolatot.
• Ugyeljen, hogy a szellozonyilasok portol es mas szennyezodestol ne tmodjenek el. Amennyiben szukseges, a szellozolyukakban talalhato por es piszok eltavolitasahoz hasznaljon puha, nedves ruhat.
  A pontatlanságok elkerülèse érdekében rendszeresen tiszítsa meg a tokmányt és a fúrófejet.

GARANCIA

Tanulmányozza a garanciával kapcsolatos kifejezéseket.

KÖRNYEZET

Selejtezés

A termeket, a kiegeszitoket es a
csomagolast kornyezetbarat
ujrahasznositashoz kell szetvalogatni.

Csak az Europai Kozosség orszagaiban

Az elektromos eszkozoket ne doejia haztartasi hulladekok koze. Az 2012/19/EU Europai Iranyelv - Elektromos es elektronikus berendezesek hulladekai - es ennek nemzeti szabalyozasa alapjan, azokat az elektromos eszkozoket, melyek tobbemr hem hasznalhatoak, kulon kell osszegyuteni, es kornyezetbarat modon kell megsabadulni toluk.

A termek es a felhasznaloi kezikonyv barmikor megvaltoztatho. A modositasok tovabbi ertesités nelkul vegrehajthatok.
