PDM1052 - Matkap Ferm - Ücretsiz kullanım kılavuzu

Ürün Tipi	Darbeli Matkap
Marka	Ferm
Model	PDM1052
Besleme Gerilimi	230 V ~ 50 Hz
Çekilen Güç	800 W
Boşta Devir	0 – 3 000 dev/dak
Darbe Frekansı	0 – 48 000 darbe/dak
Maksimum Delme Çapı (Ahşap)	25 mm
Maksimum Delme Çapı (Beton)	13 mm
Maksimum Delme Çapı (Çelik)	10 mm
Ağırlık	2,2 kg
Koruma Sınıfı	IP20
Mandren Tipi	Anahtarsız Mandren (El Sıkmalı)
Yardımcı Tutamak	Evet, ayarlanabilir
Derinlik Dayanağı	Evet, ayarlanabilir
Dönüş Yönü Seçici	İleri/Geri
Hız Kademesi	Evet, elektronik
Ses Basıncı Seviyesi (LpA)	91,7 dB(A)
Ses Gücü Seviyesi (LwA)	102,7 dB(A)
Titreşim (Beton delme)	15,238 m/s²
Titreşim (Metal delme)	4,98 m/s²
Çift Yalıtım	Evet
Bakım	Gövdeyi ve havalandırma yuvalarını temizleyin

Sık sorulan sorular - PDM1052 Ferm

Ferm PDM1052 matkabımda matkap ucu nasıl değiştirilir?

Önce cihazın fişini çekin. ön manşonu saat yönünde çevirerek ve arka manşonu tutarak mandreni açın. Matkap ucunu takın, ardından ön manşonu saat yönünün tersine çevirerek sıkın.

Darbe (vuruş) işlevi nasıl kullanılır?

Darbeyi etkinleştirmek için matkap/darbe seçicisini (işaret 5) B konumuna getirin. Bu işlevi beton veya tuğla delmek için kullanın. Çalışma sırasında modu değiştirmeyin.

Dönüş hızı nasıl ayarlanır?

Maksimum hızı artırmak için hız ayar düğmesini (işaret 3) saat yönünde, azaltmak için saat yönünün tersine çevirin. Kullanım sırasında hızı ayarlamayın.

Dönüş yönü nasıl tersine çevrilir?

İleri/geri dönüş seçicisini (işaret 4) kullanın. Saat yönünde dönüş için sola, saat yönünün tersine dönüş için sağa itin. Matkap dönerken yönü değiştirmeyin.

Derinlik dayanağı ne işe yarar?

Derinlik dayanağı delme derinliğini sınırlamanızı sağlar. Yardımcı tutamağa takın ve istenen derinliğe ayarlayın. Bu, çok derin delmeden düzgün delikler sağlar.

Matkabımın bakımı nasıl yapılır?

Herhangi bir temizlikten önce cihazın fişini çekin. Gövdeyi yumuşak bir bezle temizleyin. Havalandırma yuvalarını düzenli olarak temizleyin. Hassasiyeti korumak için mandreni ve matkap uçlarını temizleyin.

Hangi aksesuarları kullanabilirim?

Yalnızca Ferm tarafından önerilen, mandrene ve matkabın gücüne uygun aksesuarları kullanın. Ahşap ve metal için HSS uçlar, beton/duvar için sert metal uçlar uygundur. Aksesuarın maksimum hızının makinenin hızından yüksek olduğundan emin olun.

Titreşimler nasıl azaltılır?

İyi durumda ve sıkıca sıkılmış aksesuarlar kullanın. Titreşim önleyici eldivenler giyin ve düzenli molalar verin. Matkabı iki elinizle tutun (ana tutamak + yardımcı tutamak). Titreşim değerleri EN 60745 standardına göre ölçülmüştür.

Aşırı ısınma durumunda ne yapılmalı?

Matkap aşırı ısınırsa, hemen durdurun ve fişini çekin. Tekrar kullanmadan önce tamamen soğumasını bekleyin. Havalandırma yuvalarının tıkalı olmadığından ve alete çok fazla yüklenmediğinizden emin olun.

Bu matkapla metal delinebilir mi?

Evet, çelikte maksimum çap 10 mm'dir. Uygun bir HSS uç kullanın, delme bölgesini yağlayarak ucun ömrünü uzatın. Hızı orta seviyeye ayarlayın ve delme modunu (darbesiz) kullanın.

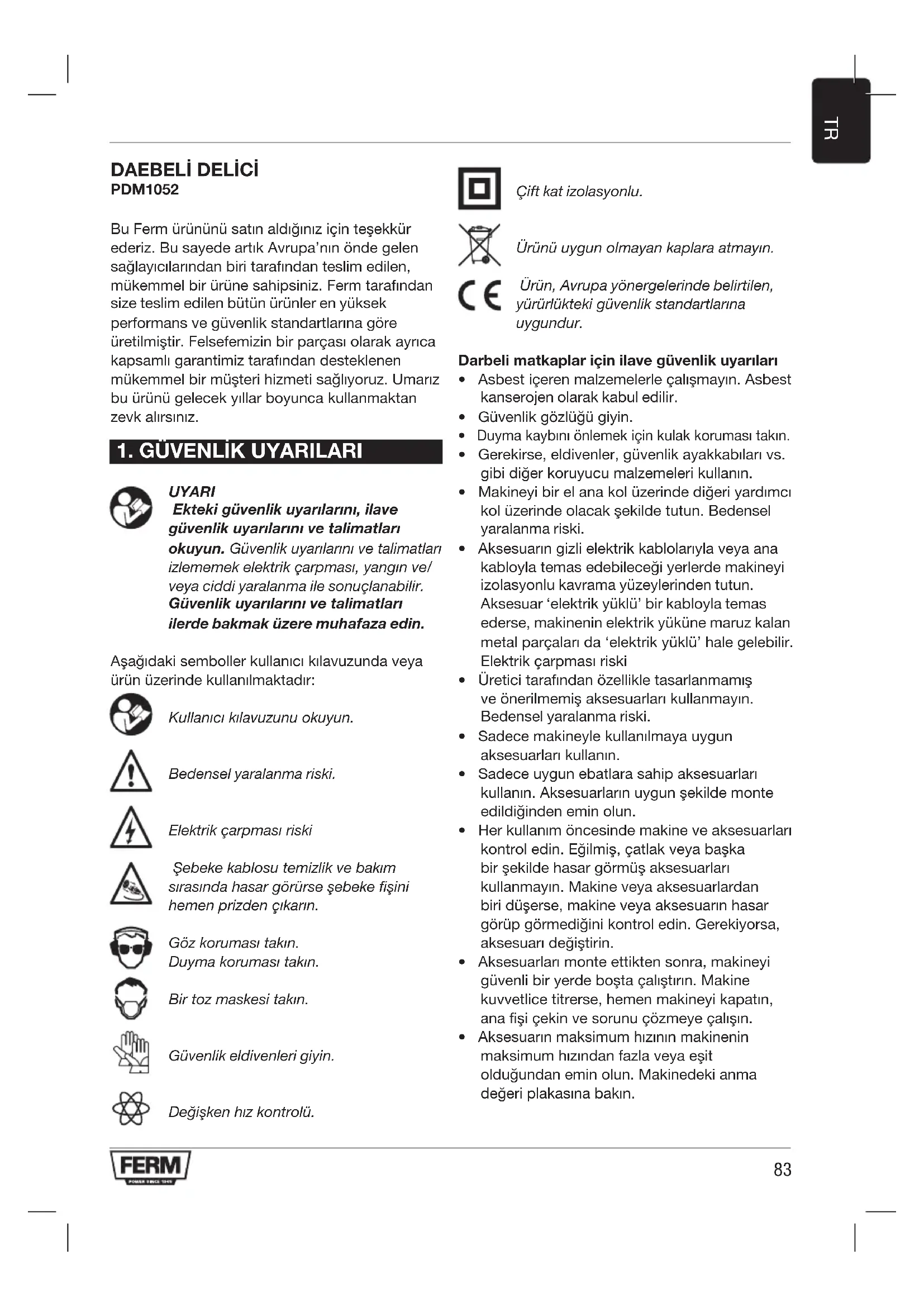

KULLANIM KILAVUZU PDM1052 Ferm

Bu Ferm urununu satin aldiginiz icin teşekkür ederiz. Bu sayede artic Avrupa'nin onde gelen sağlayicilarindan biri tarafindan teslim edilen, mukemmel bir urune sahipsiniz. Ferm tarafindan size teslim edilen butün urunler en yüksek performans ve güvenlik standartlarina gore ureilmistir. Felsefemizin bir parçasi olarak ayrica kapsamli garantimiz tarafindan desteklenen mukemmel bir musteri hizmeti sağllyoruz. Umarz bu urunu gelecek yllar boyunca kullanmaktan zevk alısiniz.

1.GUVENLIK UYARILARI

UYARI

Ekteki guvenlik uyarilarini, ilave guvenlik uyarilarini ve talimatlari okuyun. Guvenlik uyarilarini ve talimatlari izlememek elektrik carpmasi, yangin ve/ veya ciddi yaralanma ile sonuclaranibilir. Guvenlik uyarilarini ve talimatlari ilerde bakmak uzere muhafaza edin.

Aşaqidaki semboller kullanı kilavuzunda veya ürün üzerinde kullanilmaktadir:

Kullanici kilavuzunu okuyun.

Bedensel yaralanma riski.

Elektrik carpmasi riski

Sebeke kablosu temizlik ve bakim sirasinda hasar görürse sebeke fişini hemen prizden Çiakin.

Goz korumasitakin. Duymakorumasitakin.

Bir toz maskesi takin.

Güvenlik eldivenleri giyin.

Degisken hiz kontrlü.

Cift kat izolasyonlu.

Urinu uygun olmayan kaplara atmayin.

Urun, Avrupa yonergelerinde belirtilen, yururlukteki guvenlik standartlarina uygundur.

Darbeli matkaplar icin ilave guvenlik uyarilari

Asbest iceren malzemelerle calismayin. Asbest kanserojen olarak kabul edilir.
- Güvenlik gozlugu giyin.
Duyma kaybini onlemek icin kulak korumasitakin.
- Gerekirse, eldivenler, güvenlik ayakkabilari vs. gibi diger koruyucu malzemeleri kullanin.
- Makineyi bir el ana kol üzerinde digeri yardimci kol üzerinde olacak sekilde tutun. Bedensel yaralanma riski.
- Aksesuarin gizli elektrik kablolariyla veya ana kabloyla temas edebilecegi yerlerde makineyi izolasyonlu kavrama yüzeylerinden tutun. Aksesuar 'elektrik yüklü' bir kabloyla temas ederse, makinenin elektrik yükune maruz kalan metal parçaları da 'elektrik yüklü' hale gelebilir. Elektrik carpması riski
- Üretici tarafindan özellikle tasarlanmamı ve onerilmemi aksesuarlı kullanmayın. Bedensel yaralanma riski.
- Sadece makineyle kullanilmaya uygun aksesuarlari kullanin.
- Sadece uygun ebatlara sahip aksesuarlari kullanin. Aksesuarlarin uygun sekilde monte edildiginden emin olun.
Her kullanim oncesinde makine ve aksesuarlari konrol edin. Egilmis, catak veya baska bir sekilde hasar gormus aksesuarlari kullanmayin. Makine veya aksesuarlardan biri du serse, makine veya aksesuarin hasar gorp gormediagini konrol edin. Gerekiyorsa, aksesuargistirin.
- Aksesuarlari monte ettikten sonra, makineyi guvenli bir yerde boşa calistirin. Makine kuvetlice titrserse, hemen makineyi kapatin, ana fisi cekin ve sorunu czmeye calisin.
- Akesesarin maksimum hizinin makinenin maksimum hizindan fazla veya esit oldugundan emin olun. Makinedeki anma degeri plakasin bakin.

Kullanmadan once is parcasindaki tum civileri ve diger metal nesneleri cikarin.
- is parcasinin uygun sekilde desteklendiiginden veya sabitlendiiginden emin olun.
- Kullanim sirasinda ellerinizi is parcasindan uzak tutun.
- Makineyi asla kapatmadan bir masa veya tezgaha koymayin.

Elektrik güvenligi

Daima guc kaynagi geriliminin ana degerleri plakasindaki gerilime karsilig gelip gelmedigi kontrol edin.

Guc kaynagikablosu veya sebeke fişi hasar gormusse makineyi kullanmayin.
- Sadece makinenin guç degerleri açisindan uygun, minimum 1,5 mm2 kalılsa sahip uzatma kablolari kullanin. Bir uzatma kablosu makarası kullanyorsaniz kabloyu daima tamamen açın.

TEKNIK VERILER

Sebeke voltaji 230V~

Sebeke frekansi 50Hz

Güç girişi 800 W

Yüksüz hiz 0 - 3.000 /min

Darbe hizi 0-48.000/min

Koruma sinifi IP 20

Agi1k 2.2 kg

Maks. matkap ucu capi

Ahgap 25mm

Beton	13mm
Celik	10mm

Gürültü degerleri

Ses basinci (LpA)	91.7dB(A)
Akustik güç (LwA)	102.7dB(A)
Kesinsizlik (K)	3 dB(A)

Vibrasyon degerleri

Darbeli delme modu	15.238 m/s2
Metal delme	4.98m/s2
Kesinsizlik (K)	1.5m/s2

Duymakorumasitakin.

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN 60745'te verilen bir standart teste uygun olarak olculmustur;bir aleti digeriyle karilastirmak ve aleti bahsedilen uygulamalar icin kullanirken vibrasyona maruz kalmanin on degerlendirmesi olarak kullanilabilir.

• aleti farkli uygulamalar veya farkli ya da kotü bakilan aksesuarlarla kullanmak, maruz kalma seviyesini buyuk olçüde artirabilir
• aletin kapali oldugu veya calisipGPCktenisi yapmadigi zamanlar maruz kalma seiyesini buyuk olcude dusrebilir

Aletin ve aksesuarin bakimini yaparak, ellerinizi sicut tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karsi kendinizi koruyun.

ACIKLAMA (SEKIL. A)

Darbeli matkabiniz ahsap, metal ve plastikte delik delme; tugla ve betonda darbeli delme icin tasarlanmistir.

1. Açama/kapama anahtari
2. Kiltleme Düɡmesi
3. Hiz ayarlama tekeri
4. Ileri/geri anahtarari
5. Delme/ darbeli delme anahtari
6. Kovan
7. Ana tutamak
8. Ilave tutamak
9. Dondürme durdurucu
   10.Arka manson
10. On manson
    12.Guggostergelambasi

MONTAJ

Montajdan once daima makineyi kapatin ve fisini prisden cikarin.

Matkap uclarini degiistirmek ve cikarmak Sek.A-B

Makine, asaigidaki matkap uclariyla kullanima uygundur:

• Ahsap (HSS-Yuksek Hiz Çeligi)
  Metal (HSS-Yuksek Hiz Çeligi)
• Beton / Taş (sert metal)

UcIan degistirmeden once once elektrik fisini duvar prisinden cikarin.

Kullanim sirasinda uclari duzenli olarak kontrl edin. Kut uclar tekar sivrililmeli veya degistirilmelidir.

• On mansonu (6) saat yönunde cevirerek ve aynianda arka mansonu (11) tutarak veya saatin ters yönunde cevirerek kovani (10) acin ve ucu kovan açikligina yerleşirin.
• Ucu, on mansonu (11) saatin ters yönunde cevirirken aynianda arka mansonu (10) tutarak veya saat yönunde cevirerek sikistirin.

Ilave tutamagi takma ve sokme (Sekil C) Takma

• Ilave tutamagi (8) gesetin.
• ilave tutamaği (8) kovan (6) üzerinden kaydirin.
• ilave tutamaği (8) gerekli konuma Çevirin.
• Ilave tutamaigi (8) sikistirin.

Sokme

• Ilave tutamaigi(8). gevsetin.
• Ilave tutamagi (8) kovan (6) üzerinden sökün.
• Ilave tutamaigi (8) sikistirin.

Dondurme durdurucuyu takma ve sokme (Sekil D)
Dondurme durdurucu maksimum delme derinligini ayarlamakta kullanilir.

KULLANIM

AÇma ve kapatma (Şekil A)

• Makineyi acmak icin acma/kapama anahtarina (1) basin. Acma/kapama anahtarina (1) ne kadar cok basilirsa, makinenin hizi da o kadar artar.
• Makineyi surekli calisma moduna almak icin, acma/kapama anahtarina (1) basili tutun ve aynianda kiliteme duğmesine (2) basin.
• Surekli calisma modunu kapamak icin acma/ kapama anahtarina (1) yeniden basin.

ileri/geri anahtar (Sekil A)

Kullanim esnasinda donus yonun degiistirmeyin.

• Saat yönunde dondürmek icin, ileri/geri anahtarini (4) sola kaydirin.
• Saat yönunun tersine dondürmek icin, ileri/geri anahtarini (4) sag kaydirn.

Maksimum delme hizini belirleme (Sekil A)

Kullanim esnasinda hiz ayari yapmayin.

• Maksimum delme hizini artirmak icin hiz ayar tekerlegini (3) saat yonunde dondurun.
• Maksimum delme hizin azaltmak icin hiz ayar tekerlegini (3) saat yonunun ternsine dondurun.

Calisma modunubelirleme (Sekil E)

Kullanim esnasinda calisma modunudegistirmeyin.

Delme icin anahtari (5) "A" konumuna getirin.
- Darbeli delme icin anahtar (5) "B" konumuna getirin.

4. BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve sebeke fisini sebekeden cikarin.

Makine kaplamalarin yumuşak bir bezle, tercihen her kullanimdan sonra Düzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinms oldugundan emin olun. Cok inatçi kirleri sabun kopugüyle islatlmis yumuşak bir bezle cikarin. Benzin, alkol, amonyak vs. gibi gezucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

GARANTI

Garanti kosullari ayr olarak eklenmis garanti kartu uzerinde bulunabilitir.

CEVRE

Anzali ve/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.

Yalinzca AT ülkeleri icin

Elektrikli alelere evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa Ilkeleri 2012/19/EU ye ve ulusal hak uygulamasina gore, artik kullanilamaz olan elektrikli alelter ayr olarak toplanali ve cevre dostu bir yolla imha edilmelidir.

Urun ve kullanici kilavuzu degisiklige tabidir. Spesifikasyonlar baska bir uyari olmaksizin.
