КОРИСНИЧКИ ПРИРАЧНИК PDM1052 Ferm

ПРЕДУПРЕДУВАЊЕ Прочитајтеги приложените,дополнителните безбедноснипредупредувањаи упатства.Погрешното следење на безбедносните преупредувања и упатствата може да доведе до струен удар, пожар и/или тешки повреди.Чувајтегибезбедносните преупредувањаиупатстватаза даможетеповротнодаги

Следните симболи се користат во упатствата или на производот: Прочитај го упатството. Ризик од повреди. Ризик од струен удар. Веднаш извадете ја приклучницата од струја ако кабелот е оштетен како и за време на чистење и

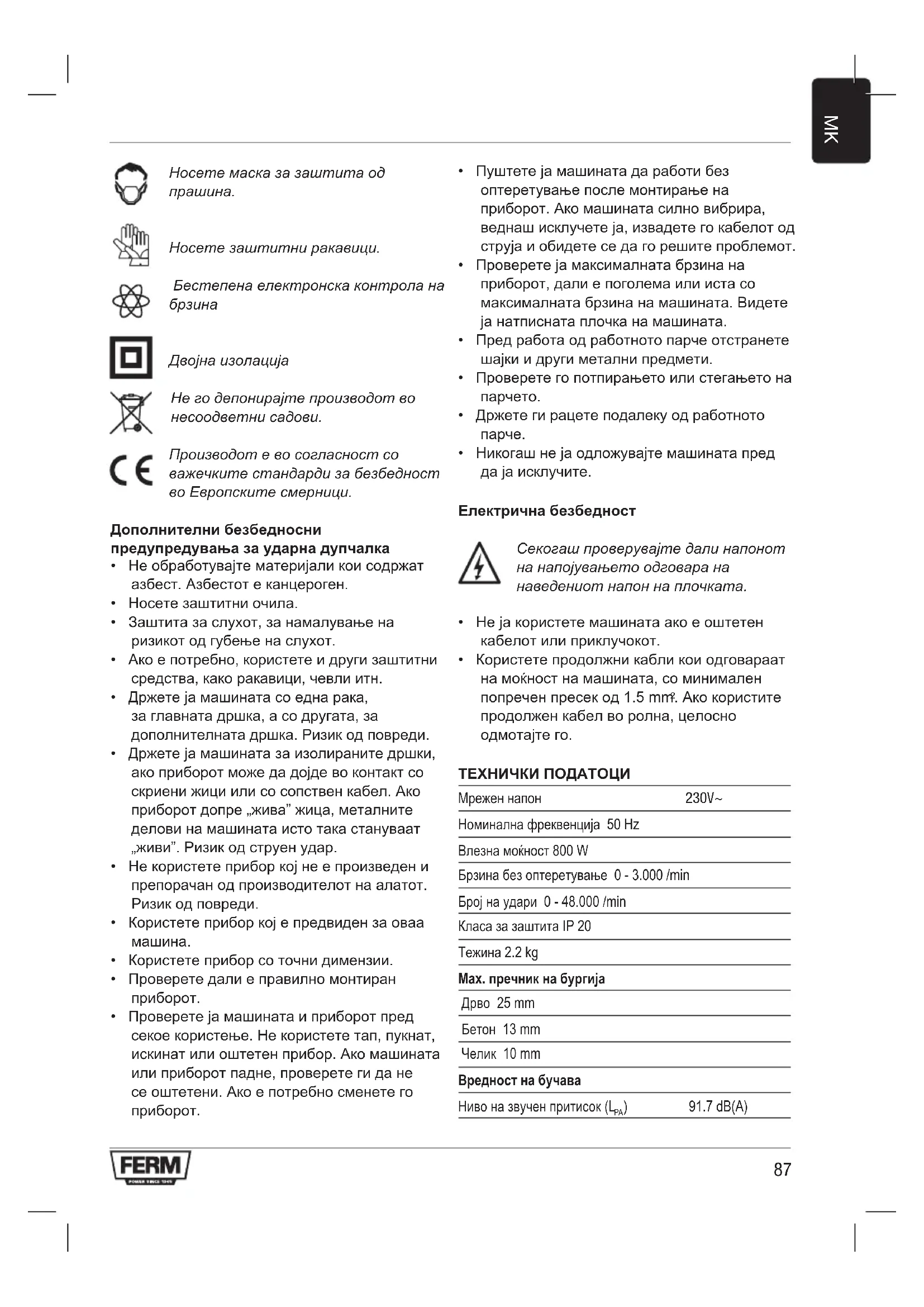

Носете заштитни очила. Носете заштита за слухот.87

Носете маска за заштита од

Носете заштитни ракавици. Бестепена електронска контрола на

Двојна изолација Не го депонирајте производот во несоодветни садови. Производот е во согласност со важечките стандарди за безбедност во Европските смерници. Дополнителни безбедносни предупредувања за ударна дупчалка

• Не обработувајте материјали кои содржат азбест. Азбестот е канцероген.

• Носете заштитни очила.

• Заштита за слухот, за намалување на ризикот од губење на слухот.

• Ако е потребно, користете и други заштитни средства, како ракавици, чевли итн.

• Држете ја машината со една рака, за главната дршка, а со другата, за дополнителната дршка. Ризик од повреди.

• Држете ја машината за изолираните дршки, ако приборот може да дојде во контакт со скриени жици или со сопствен кабел. Ако приборот допре „жива” жица, металните делови на машината исто така стануваат „живи”. Ризик од струен удар.

• Не користете прибор кој не е произведен и препорачан од производителот на алатот. Ризик од повреди.

• Користете прибор кој е предвиден за оваа

• Користете прибор со точни димензии.

• Проверете ја машината и приборот пред секое користење. Не користете тап, пукнат, искинат или оштетен прибор. Ако машината или приборот падне, проверете ги да не се оштетени. Ако е потребно сменете го

• Пуштете ја машината да работи без оптеретување после монтирање на приборот. Ако машината силно вибрира, веднаш исклучете ја, извадете го кабелот од струја и обидете се да го решите проблемот.

• Проверете ја максималната брзина на приборот, дали е поголема или иста со максималната брзина на машината. Видете ја натписната плочка на машината.

• Пред работа од работното парче отстранете шајки и други метални предмети.

• Проверете го потпирањето или стегањето на

• Држете ги рацете подалеку од работното

• Никогаш не ја одложувајте машината пред да ја исклучите. Електрична безбедност Секогаш проверувајте дали напонот на напојувањето одговара на наведениот напон на плочката.

• Не ја користете машината ако е оштетен кабелот или приклучокот.

• Користете продолжни кабли кои одговараат на моќност на машината, со минимален попречен пресек од 1.5 mm

. Ако користите продолжен кабел во ролна, целосно одмотајте го. ТЕХНИЧКИ ПОДАТОЦИ Мрежен напон 230 V~ Номинална фреквенција 50 Hz Влезна моќност 800 W Брзина без оптеретување 0 - 3.000 /min Број на удари 0 - 48.000 /min Класа за заштита IP 20 Тежина 2.2 kg Max. пречник на бургија Дрво 25 mm Бетон 13 mm Челик 10 mm Вредност на бучава Ниво на звучен притисок (L

Акустична моќност (L

) 102.7 dB(A) Отстапување (K) 3 dB(A) Вредност на вибрации Режим на ударно дупчење, a h,ID

Дупчење во метал, a h,D

Отстапување (K) 1.5 m/s

Носете заштита за слухот. Ниво на вибрации Нивото на емисијата на вибрациите, наведено во упатствово, е измерено во согласност со стандардизиран тест даден во EN 60745; тој може да се користи за споредување на еден алат со друг како и за прелиминарна процена на изложеност на вибрации при користење на алатот во споменатите апликации. - користењето на алатот за различни апликации или со различни или слабо одржуван прибор, може значително да го зголеми нивото на изложеност - времето кога алатот е исклучен или кога работи, но не ја врши работата, може значително да го намали нивото на изложеност. Заштитете се од ефектите на вибрациите со одржување на алатот и приборот, рацете да ви бидат топли и организирајте ги работните

ОПИС (СЛ. A) Ударната дупчалка е конструирана за дупчење во дрво, метал и пластика и за ударно дупчење во цигла и бетон.

1. On/off прекинувач

2. Копче за забравување

3. Тркало за дотерување на брзина

4. Напред/назад прекинувач

5. Прекинувач за дупчење / ударно дупчење

12.Светилка на индикатор за напојување

Пред монтажа исклучете ја машината и извадете го приклучокот од главниот напон. Измена и отстранување на бургии Сл. A - B Машината е погодна за користење на следните

• За бетон / малтер (тврд метал) Пред измена на бургиите, извлечете го кабелот од струја. Редовно контролирајте ја бургијата за време на работа. Тапите бургии треба да се наострат или заменат.

• истовремено држете го задниот ракавец (11) или вртете го налево и поставете бургија во

• Стегнете ја бургијата со вртење на предниот ракавец (12) налево, а истовремено држете го задниот ракавец (11) или вртете го

Монтирање и демонтирање на дополнителна дршка (сл. C)

• Отстегнете ја дополнителната дршка (8).

• Навлечете ја дршката (8) преку футерот (6).

• Свртете ја дршката (8) во сакана положба.

• Стегнете ја дршката (8). Отстранување

• Отстегнете ја дополнителната дршка (8).

• Отстранете ја дополнителната дршка (8) од футерот (6).

• Стегнете ја дршката (8).89

Монтирање и отстранување на граничник за длабина (сл. D) Граничникот за длабина се користи за дотерување на максимална длабина на

Вклучување и исклучување (Сл. A)

• За вклучување, притиснете го on/off прекинувачот (1). Со посилно притискање врз прекинувачот (1) се зголемува брзината на машината .

• За вклучување на континуиран режим, држете го притиснат on/off прекинувачот (1) и истовремено притиснете го копчето за забравување (2).

• За исклучување, повторно притиснете го On/ Off прекинувачот (1). Напред/назад прекинувач (сл. A) Не ја менувајте насоката на ротација за време на работа.

• За десно вртење, турнете го прекинувачот (4) налево.

• За лево вртење, турнете го прекинувачот (4)

Избор на најголема резна брзина (сл. A) Не избирајте брзина за време на

• Вртете го тркалото за избор на брзина (3) надесно, за да ја зголемите максималната брзина на дупчење.

• Вртете го тркалото за избор на брзина (3) налево, за да ја намалите максималната брзина на дупчење. Избор на работен режим (сл. E) Не го менувајте работниот режим за време на работа.

• Поставете го прекинувачот (5) во положба „A” за дупчење.

• Поставете го прекинувачот (5) во положба „B” за ударно дупчење. ЧИСТЕЊЕ И ОДРЖУВАЊЕ Пред чистење и одржување исклучете ја машината и извадете го приклучокот од главниот напон.

• Редовно чистете го куќиштето со мекана

• Чувајте ги отворите за вентилација чисти, без прашина. Ако е потребно, користете мекана, влажна крпа за отстранување на прашина и нечистотии од отворите за вентилација.

• Редовно чистете го футерот и бургијата, за да избегнете неточности при работа.

Видете ги приложените гарантни термини.

Производот, приборот и пакувањето мораат да се сортираат за еколошко рециклирање. Само за земји од ЕУ Не ги депонирајте алатите во домашен отпад. Според Европското Упатство 2012/19/ EU за отпадна електрична и електронска опрема и неговата имплементација во националното право, електричните алати кои веќе не се употребливи мораат да се собираат одделно и да се отстрануваат на еколошки начин. Производот и упатството се предмет на промена. Карактеристиките можат да се променат без натамошно известување.90
