NÁVOD NA OBSLUHU PDM1052 Ferm

PDM1052 Ďakujeme Vám za zakúpenie výrobku firmy Ferm. Zakúpením ste získali jedinečný výrobok, ktorý dodáva jeden z hlavných európskych dodávateľov. Všetky výrobky, ktoré dodáva firma Ferm, sa vyrábajú podľa najvyšších výkonnostných a bezpečnostných štandardov. Súčasťou našej filozofie je takisto poskytovanie vynikajúceho zákazníckeho servisu, ktorý je zaistený našou komplexnou zárukou. Dúfame, že budete môcť využívať tento výrobok počas mnohých nasledujúcich rokov.

BEZPEČNOSTNÉ VAROVANIA

VAROVANIE Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné pokyny a pokyny na obsluhu. Nedodržaniebezpečnostnýchvarovaní apokynovmôžespôsobiťelektrický šok,požiar,prípadneťažképoranenie. Odložte si bezpečnostné varovania a pokyny pre budúcu potrebu. Nasledujúce symboly boli použité v návode na obsluhu alebo na výrobku. Prečítajtesinávodnaobsluhu. Riziko poranenia. Rizikoelektrickéhošoku. Ihneďvybertenapájaciuzástrčkuzo siete,aksanapájacíkábelpoškodil atakistopočasčisteniaaúdržby. Nasaďtesiochrannéokuliare.Používajte ochranu sluchu. Nasaďtesiochrannúmaskuprotiprachu. Používajteochrannérukavice.48

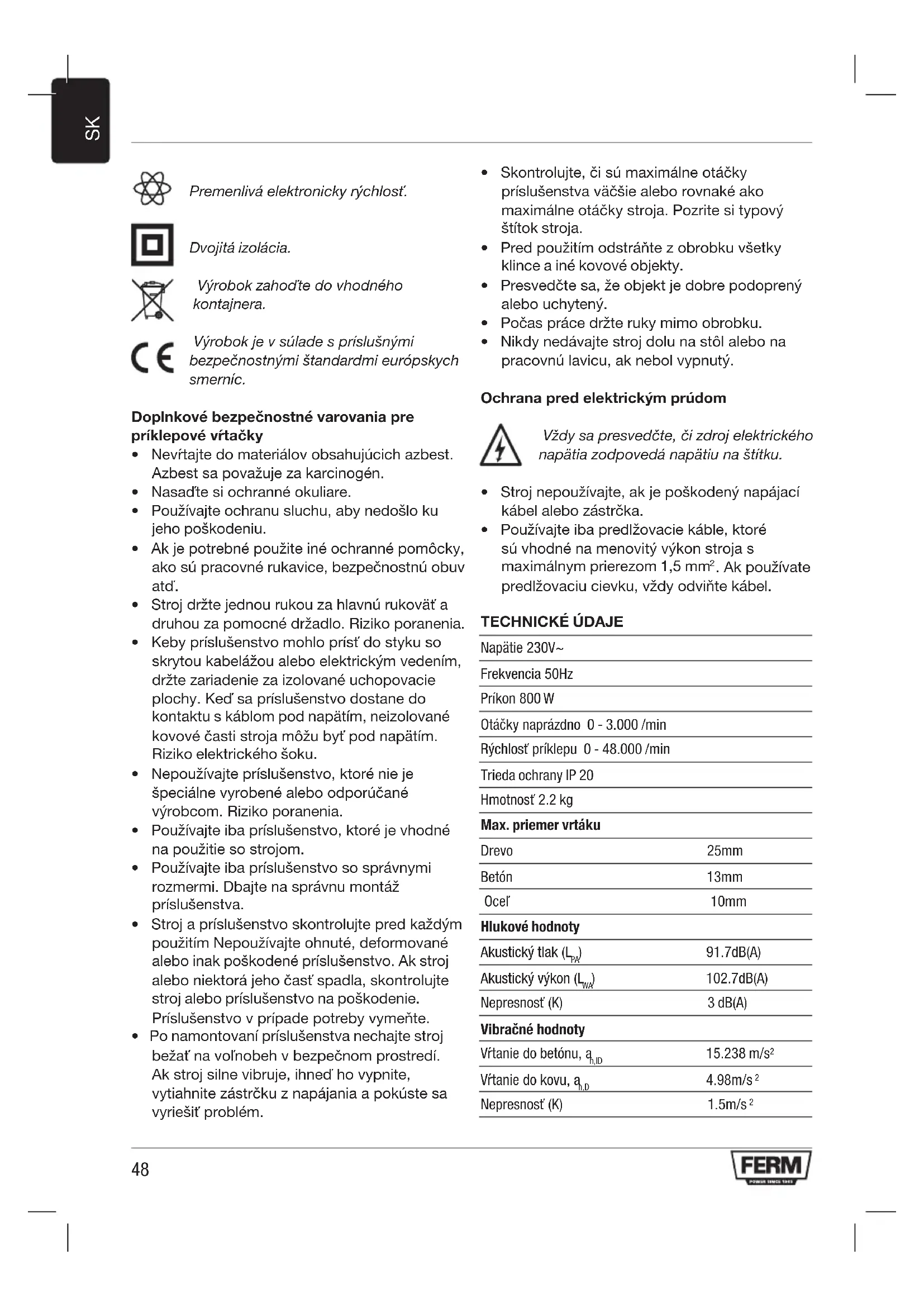

Premenliváelektronickyrýchlosť. Dvojitá izolácia. Výrobokzahoďtedovhodného kontajnera. Výrobokjevsúladespríslušnými bezpečnostnýmištandardmieurópskych smerníc. Doplnkové bezpečnostné varovania pre príklepové vŕtačky

• Nevŕtajte do materiálov obsahujúcich azbest. Azbest sa považuje za karcinogén.

• Ak je potrebné použite iné ochranné pomôcky, ako sú pracovné rukavice, bezpečnostnú obuv atď.

• Stroj držte jednou rukou za hlavnú rukoväť a druhou za pomocné držadlo. Riziko poranenia.

• Keby príslušenstvo mohlo prísť do styku so skrytou kabelážou alebo elektrickým vedením, držte zariadenie za izolované uchopovacie plochy. Keď sa príslušenstvo dostane do kontaktu s káblom pod napätím, neizolované kovové časti stroja môžu byť pod napätím. Riziko elektrického šoku.

• Nepoužívajte príslušenstvo, ktoré nie je špeciálne vyrobené alebo odporúčané výrobcom. Riziko poranenia.

• Používajte iba príslušenstvo, ktoré je vhodné na použitie so strojom.

• Používajte iba príslušenstvo so správnymi rozmermi. Dbajte na správnu montáž príslušenstva.

• Stroj a príslušenstvo skontrolujte pred každým použitím Nepoužívajte ohnuté, deformované alebo inak poškodené príslušenstvo. Ak stroj alebo niektorá jeho časť spadla, skontrolujte stroj alebo príslušenstvo na poškodenie. Príslušenstvo v prípade potreby vymeňte.

• Po namontovaní príslušenstva nechajte stroj bežať na voľnobeh v bezpečnom prostredí. Akstroj silne vibruje, ihneď ho vypnite, vytiahnite zástrčku z napájania a pokúste sa vyriešiť problém.

• Skontrolujte, či sú maximálne otáčky príslušenstva väčšie alebo rovnaké ako maximálne otáčky stroja. Pozrite si typový štítok stroja.

• Pred použitím odstráňte z obrobku všetky klince a iné kovové objekty.

• Presvedčte sa, že objekt je dobre podoprený alebo uchytený.

• Používajte iba predlžovacie káble, ktoré sú vhodné na menovitý výkon stroja s maximálnym prierezom 1,5 mm

. Ak používate predlžovaciu cievku, vždy odviňte kábel. TECHNICKÉ ÚDAJE Napätie 230 V~ Frekvencia 50 Hz Príkon 800 W Otáčky naprázdno 0 - 3.000 /min Rýchlosť príklepu 0 - 48.000 /min Trieda ochrany IP 20 Hmotnosť 2.2 kg Max. priemer vrtáku Drevo 25 mm Betón 13 mm Oceľ 10 mm Hlukové hodnoty Akustický tlak (L

) 102.7 dB(A) Nepresnosť (K) 3 dB(A) Vibračné hodnoty Vŕtanie do betónu, a h,ID

Nepresnosť (K) 1.5 m/s

Používajteochranusluchu. Hladina vibrácií Hladina emisií od vibrácií uvedená na zadnej strane tohto návodu na obsluhu bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie. - používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšiť úroveň vystavenia - časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia Chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete. POPIS (OBR. A) Vaša príklepová vŕtačka bola navrhnutá na vŕtanie do dreva, kovu a plastu a pre príklepové vŕtanie do tehál a betónu.

3. Koliesko nastavenia rýchlosti

4. Prepínač dopredu/dozadu

5. Prepínač vŕtanie / vŕtanie s príklepom

12.Kontrolka napájania ZLOŽENIE Predzloženímvždystrojvypnite avytiahnitezástrčkuzelektrickejsiete. Výmena a odstraňovanie vrtákových násad Obr. A - B Stroj je vhodný na použitie s nasledujúcimi vrtákmi: - Drevo (HSS) - Kov (HSS) - Betón / murivo (tvrdý kov) Predvýmenounásadnajskôrodpojte elektrickúzástrčkuodnástennejzásuvky. Násady pravidelne kontrolujte v priebehu používania.Tupénásadyjepotrebné znovunaostriťalebovymeniť.

• Otvorte upinák (6) otočením prednej objímky (11) v smere hodinových ručičiek za súčasného držania zadnej objímky (10) alebo jej otočením proti smeru hodinových ručičiek a zasuňte násadu do otvoru na upináku.

• Násadu zatiahnite otáčaním prednej objímky (11) proti smeru hodinových ručičiek za súčasného držania zadnej objímky (10) alebo jej otáčaním v smere hodinových ručičiek. Montáž a demontáž pomocného držadla (obr.C) Montáž

• Dotiahnite pomocné držadlo (8). Montáž a demontáž obmedzovača hĺbky (obr. D) Obmedzovač hĺbky sa nastavuje maximálna hĺbka vŕtania. Montáž

• Nastavte obmedzovač hĺbky (9) do požadovanej polohy.

• Vyberte obmedzovač hĺbky (9) z pomocného držadla (8).

• Dotiahnite pomocné držadlo (8). POUŽITIE Zapnutie a vypnutie (obr. A)

• Prístroj zapnite zatlačením vypínača (1). Čím viac stlačíte vypínač (1), tým vyššia je rýchlosť stroja.

• Prístroj zapnete do nepretržitého režimu stlačením vypínača (1) a súčasným zatlačením aretačného tlačidla (2).

• Nepretržitý režim vypnete opätovným stlačením vypínača (1).

• Prístroj vypnite uvoľnením vypínača (1). Prepínač dopredu/dozadu (obr. A) Nemeňtesmerotáčaniapočaspráce.

• Pre rotáciu v smere chodu hodinových ručičiek posuňte prepínač dopredu/dozadu (4) doľava.

• Pre rotáciu proti smeru chodu hodinových ručičiek posuňte prepínač dopredu/dozadu (4) doprava. Nastavenie maximálnej rýchlosti vŕtania (obr. A) Nenastavujteotáčkypočaspráce.

• Pre zvýšenie maximálnej rýchlosti vŕtania otáčajte kolieskom nastavenia rýchlosti (3) v smere hodinových ručičiek.

• Pre zníženie maximálnej rýchlosti vŕtania otáčajte kolieskom nastavenia rýchlosti (3) proti smeru hodinových ručičiek. Nastavenie režimu prevádzky (obr. E) Počasprácenemeňterežimprevádzky.

• Nastavte prepínač (5) do polohy ”A” pre vŕtanie.

• Nastavte prepínač (5) do polohy ”B” pre vŕtanie s príklepom.

• Ventilačné otvory udržiavajte čisté bez prachu a nečistôt. V prípade potreby použite mäkkú, navlhčenú tkaninu na odstránenie prachu a nečistôt z ventilačných otvorov.

• Pravidelne čistite skľučovadlo a vrtáky, aby nedochádzalo k nepresnostiam počas používania. Výmena vrtáku (obr. B)

• Ak chcete odstrániť vrták (12), postupujte podľa časti ”Montáž a demontáž vrtáku”.

• Ak chcete nasadiť vrták (12), postupujte podľa časti ”Montáž a demontáž vrtáku”. ZÁRUKA Pozrite si priložené záručné podmienky. ŽIVOTNÉ PROSTREDIE Likvidácia Výrobok,príslušenstvoaobalsamusia separovaťzaúčelomrecyklácie chrániacejživotnéprostredie. Len pre štáty ES Elektricky napájané zariadenia neodhadzujte do domového odpadu. Podľa európskej smernice 2012/19/EU o elektrickom a elektronickom odpade a jej implementácie do národného práva, elektrické nástroje, ktoré sa už ďalej nepoužívajú, sa musí zhromažďovať samostatne a likvidovať iba ekologicky prijateľným spôsobom. Výrobok a návod na obsluhu podliehajú zmenám. Technické údaje sa môžu zmeniť bez predchádzajúceho upozornenia.51
