PDM1052 - Pora Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Iskuporakone
Merkki	Ferm
Malli	PDM1052
Syöttöjännite	230 V ~ 50 Hz
Ottoteho	800 W
Tyhjäkäyntinopeus	0 – 3 000 rpm
Iskutaajuus	0 – 48 000 iskua/min
Poraushalkaisija, max. puu	25 mm
Poraushalkaisija, max. betoni	13 mm
Poraushalkaisija, max. teräs	10 mm
Paino	2,2 kg
Suojausluokka	IP20
Istukan tyyppi	Avaimeton istukka (käsin kiristettävä)
Lisäkahva	Kyllä, säädettävä
Syvyysrajoitin	Kyllä, säädettävä
Pyörimissuunnan valitsin	Eteen/Taakse
Nopeudensäätö	Kyllä, elektroninen
Äänenpainetaso (LpA)	91,7 dB(A)
Äänitehotaso (LwA)	102,7 dB(A)
Tärinä (betoniporaus)	15,238 m/s²
Tärinä (metalliporaus)	4,98 m/s²
Kaksoiseristys	Kyllä
Huolto	Puhdista kotelo ja tuuletusraot

Usein kysytyt kysymykset - PDM1052 Ferm

Kuinka vaihdan poranterän Ferm PDM1052 -porakoneeseen?

Irrota ensin laite verkosta. Avaa istukka kiertämällä etuholkkia myötäpäivään samalla pitäen takaholkkia paikallaan. Aseta poranterä ja kiristä kiertämällä etuholkkia vastapäivään.

Kuinka käytän iskutoimintoa?

Aseta poraus/iskutoiminnon valitsin (merkki 5) asentoon B aktivoidaksesi iskun. Käytä tätä toimintaa poratessasi betoniin tai tiileen. Älä vaihda tilaa koneen käydessä.

Kuinka säädän pyörimisnopeuden?

Kierrä nopeudensäätöpyörää (merkki 3) myötäpäivään lisätäksesi maksiminopeutta tai vastapäivään vähentääksesi sitä. Älä säädä nopeutta koneen käydessä.

Kuinka käännän pyörimissuunnan?

Käytä eteen/taakse-pyörimissuunnan valitsinta (merkki 4). Työnnä sitä vasemmalle myötäpäiväpyörintää varten, oikealle vastapäiväpyörintää varten. Älä muuta suuntaa porakoneen pyöriessä.

Mihin syvyysrajoitinta käytetään?

Syvyysrajoitin rajoittaa poraussyvyyttä. Asenna se lisäkahvaan ja säädä haluttuun syvyyteen. Tämä takaa tasaiset reiät ilman liian syvää porausta.

Kuinka huollan porakonettani?

Ennen puhdistusta irrota laite verkosta. Puhdista kotelo pehmeällä liinalla. Pölytä säännöllisesti tuuletusraot. Puhdista istukka ja poranterät epätarkkuuksien välttämiseksi.

Mitä lisävarusteita voin käyttää?

Käytä vain Fermin suosittelemia lisävarusteita, jotka sopivat istukkaan ja porakoneen tehoon. HSS-terät puulle ja metallille sekä kovametalliterät betonille/muuraukselle sopivat. Tarkista, että lisävarusteen maksiminopeus on suurempi kuin koneen.

Kuinka vähennän tärinää?

Käytä hyväkuntoisia ja hyvin kiristettyjä lisävarusteita. Käytä tärinää vaimentavia käsineitä ja pidä säännöllisiä taukoja. Pidä porakonetta molemmin käsin (pääkahva + lisäkahva). Tärinäarvot on mitattu standardin EN 60745 mukaisesti.

Mitä tehdä ylikuumenemisen sattuessa?

Jos porakone ylikuumenee, pysäytä se heti ja irrota verkosta. Anna sen jäähtyä kokonaan ennen uudelleenkäyttöä. Tarkista, etteivät tuuletusraot ole tukossa ja ettet käytä liikaa voimaa työkaluun.

Voinko porata metallia tällä porakoneella?

Kyllä, maksimihalkaisija teräkseen on 10 mm. Käytä sopivaa HSS-terää, voitele porausalue pidentääksesi terän käyttöikää. Säädä nopeus kohtuulliselle tasolle ja käytä poraustilaa (ei iskua).

KÄYTTÖOHJE PDM1052 Ferm

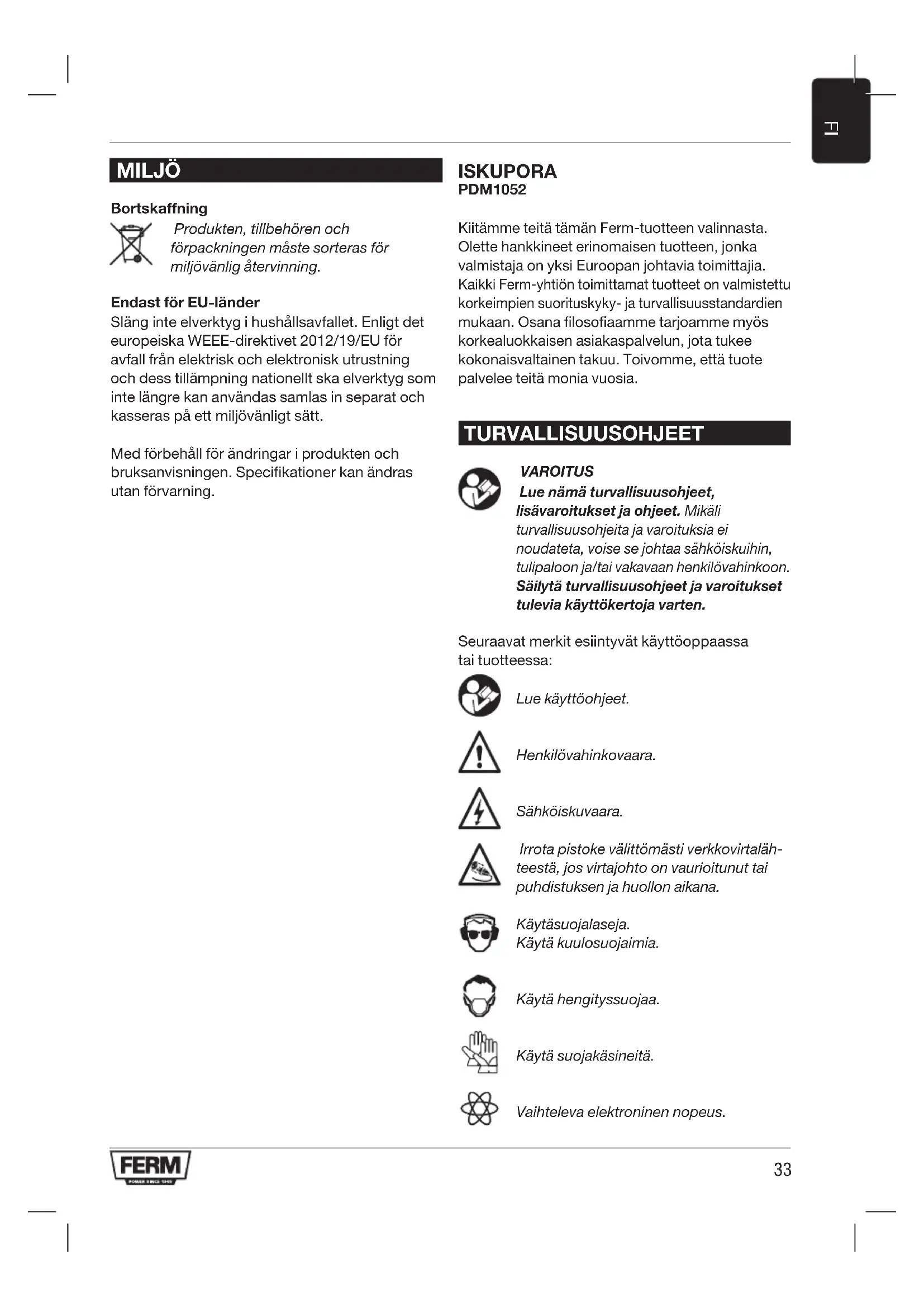

Kiitämme teita taman Ferm-tuotteen valinnasta. Olette hankkineet erinomaisen tuotteen,Jonka valmistaja on yksi Europan johtavia toimittajia. Kaikki Ferm-yhtion toimitamat tuotteet on valmistetu korkeimpien suorituskyk- ja turvallisuusstandardien mukaan.Osana filosofiaamme tarjoamme myos korkealuokkaisen asiakaspalvelun, jota tukee kokonaisvaltainen takuu.Toivonne,ettauote palvelee teita monia vuosa.

TURVALLISUUSOHJEET

VAROITUS

Lue namā turvallisuusohjeet,
lisāvaraotukset ja ohtjeet. Mikāli
turvallisuusohjeita ja varoituksia ei
noudateta, voise se johtaa sahköiskuihin,
tulipaloon ja/tai vakavaan henkilovahinkoon.
Säilyta turvallisuusohjeet ja varoitukset
tulevia käytökertoja varten.

Seuraavat merkit esiintyvat kayttöoppaassa tai tuotteessa:

Lue kayttoohjeet.

Henkilovahinkovaara.

Sahköiskuvaara.

Irrota pistoke välittömästi verkkovirtalähteestä, jos virtajho to on vauroitunut tai puhdistuksen ja huollon aikana.

Käytäsuojalaseja.
Käytäkuulosuojaimia.

Käytä hengityssuojaa.

Käytä suojakäsineita.

Vaihteleva elektroninen nopeus.

Kaksinkertainen eristys.

Ala havita tuotetta sopimattomiin jateastioihin.

Tuote tayttta soveltuvien EU-direktiivien turvallisuusstandardit.

Iskuporien lisaturvallisuusohjeet

• Alä työsta asbestia sisälviä materiaialeja. Asbesti on karsinogeeninen materiaali.

-Käytäsuojalaseja.

Kayta kuulosuojaimia valttyaksesi kuulovammoila.

Kayta tarvittaessa muita suojavarusteita, kuten suojakasineita, turvajalkineita, jne.

• Pitele konetta pitaen yhta kattä paakahvassa ja toista lisakahvassa. Henkilovahinkovaara.

• Pitele konetta sen eristetyista kahvoista silloin, kun lisavaruste voi koskettaa piilossa olevia johtoja tai virtajohtoa. Jos lisavaruste koskettaa jannityksenalaisa johtoa, jannite voi siirtyä koneen suojaamattomin metallipintoinhin. Sahkiskuvaara.

• Alä käytä lisavarusteita, joita valmistaja ei ole erityisesti suunnitellut ja suositellut. Henkilövahinkovaara.

Käytä ainoastaan lisävarusteita, jotka sopivat käytettväksi koneen kanssa.

Käytä ainoastaan oikean kokoisia lisävarusteita. Varmista, että lisävarusteet on asennetty oikein.

• Tarkista kone ja lisävarusteet ennen jokaista käytökertaa. Älä käytä lisävarusteita, jos niissä on taitumia, halkeamia tai muita vaurioita. Jos kone tai jokin sen lisävarusteista pudotetaan, tarkista kone tai lisävaruste vaurioiden varalta. Vaihda lisävaruste tarvittaessa.

• Anna koneen käydä kuormittamattomana turvallisella alueella lisävarusteiden asennuksen jälleen. Jos kone tärisee voimakkaasti, sommuta kone valittomästi, irrota sen pistoke verkkovirtalähteestä ja ratkaise ongelma.

• Varmista, etta lisavarusteen maksiminopeus on suurempi tai yhtä suuri kuin koneen maksiminopeus. Tarkista arvo koneen tyyppikilvestä.

• Ennen laitteen käytöä on kaikki naulat ja muut metalliset osat poistettava tyostokappaleesta.

• Varmista, etta tyostokappale on tuettu tai kiinnitetty hyvin.

• Pidä kädet kaukana työstkappalesta laitteen kayton aikana.
• Alä koskaan aseta konetta tyotasolle tai -pöydalle, ennen kuin se on kytketty pois päältä.

Sähköturvallisuus

Tarkista aina, etta verkkojannite vastaa koneen typpikilven merkintoja.

• Alä käytä konetta, jos sen virtajohto tai pistoke on vauroitunut.
• Käytä ainoastaan jatkojohtoja, jotka sopivat koneen nimellistehoon ja joiden vahimmäispaksius on 1.5mm^2 . Jos käytät jatkojohdon kelaa, kelaa joht oina kokonaan vapaaksi.

TEKNISETTIEDOT

Verkkojännite 230V~
Verkkotaajuus 50Hz
Ottoteho 800 W
Kuormittamaton nopeus 0 - 3.000 /min
Iskunopeus 0 - 48.000 /min
Suojalasi	IP 20
Paino	2.2 kg

Maksimi poranterän halkaisija

Puu	25mm
Betoni	13mm
Teräss	10mm

Melutaso

Äänipaine (LpA)	91.7dB(A)
Akustinen teho (LWA)	102.7dB(A)
Epävarmuus (K)	3 dB(A)
Tärinä
Betoniporaus, ah, ID	15.238 m/s2
Metalliporaus, ah, ID	4.98m/s2
Epävarmuus (K)	1.5m/s2

Käytä kuulosuojaimia.

Tärinataso

Täm'an ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettaessä laitetta manituissa käytTOTarkoituksissa.

• laitteen käytto eri käytötarkoituksiin
  tai erilaisten tai huonosti yllapidettyjen
  lisälitteiden kanssa voi lisā merkittävasti
  altistumistasa
• laitteen ollessa sammuksissa tai kun se on käynissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujaudo tärin anaikutuknila yllapitamalla laite ja sen lisavarusteet, pitamalla kdet lampiminä ja järestamalla tyomenetelmat.

KUVAUS (KUVA A)

Iskupora on suunniteltu reikien poraamiseen puuhun, metallin ja muovimateriaialeihin sekä tiillien ja betonin vasaraporaukseen.

1.Virtakytkin
2.Lukituspainike
3.Nopeudensaatopyorar
4.Eteen-/taaksepainkytkin

1. Porauksen / vasaraporauksen kytkin

6.lstukka
7.Paakahva
8.Lisakahva
9.Svvydynpysaytin
10.Takalaippa
11. Etulajppa
12.Virranmerkkivalo

ASENNUS

Ennen asennusta kone on aina kytkettavapois paaltä ja sen pistoke on irrotettavverkkovirtalahteestä.

Poranterien vaihtaminen ja poistaminen Kuva A-B

Kone sopii kaytettavaksi seuraavien poranterien kanssa:

Puu(HSS)
Metalli(HSS)
- Betoni / kiviaines (kova metalli)

Irrota ensin pistoke pistorasiasta ennen teran vaihtamista.

Tarkista terat saannollisesti kayton aikana. Tylsat terat tulee teroittaa uudelleen tai vaihtaa.

• Avaa istukka (6) käntämällä etulaippaa (11) myötapäivän pitämällä samalla takalaipasta (10) tai käntämällä sitä vastapäivän ja asettamalla terä istukan aukkoon.
  Kiristä terä käantamälla etulaippaa (11) vastapäivän pitamälla samalla takalaipasta (10) tai käntamälla sita myotäpäivän.

Lisakahvan asennus ja irrotus (kuva C) Asennus

Loyssa lisaakahva (8).
- Liu'utaisakahva (8) istukan (6) pälle.
- Aseta lisakahva (8) vaadittuun asentoon.
Kiristä lisakahva (8).

Irrotus

Loyssa lisaakahva (8).
- Poista lisakahva (8) istukasta (6).
Kiristä lisakahva (8).

Syvyden pysaytinen asennus ja irrotus (kuva D)
Syvyden pysaytintä käytetän porauksen
maksimisvydyden asettamiseen.

KÄYTTÖ

Päülle ja pois päältä kytkentä (kuva A)

• Kytke kone paallee painamalla virtakytkintä (1). Virtakytkintä (1) uudelleen painamalla voidaan lisatä koneen nopeutta.
• Kytke kone jatkuvaan toimintatilaan pitamällä virtakytkintä (1) painettuna ja painamalla samanaikaisesti lukituspainiketta (2).
• Kytke kone pälle jatkuvaan toimintatilaan painamalla virtakytkintä (1) uudelteen.

Eteen-/taaksepäinkytkin (kuva A)

Ala muuta kiertosuuntaa kayton aikana.

• Tera pyorii myotapäivään silloin, kun eteen-/ taaksepäinkytkin (4) liu'utetaan vasemmalle.
• Tera pyorii vastapäivän silloin, kun eteen-/ taaksepäinkytkin (4) liu'utetaan oikealle.

Porauksen maksiminopeuden asetus (kuva A)

Alä aseta nopeutta kayton aikana.

Kännna nopeuden saatöpyoraa (3) myotapäivän lisätaksesi porauksen maksiminopeutta.
- Kännä nopeuden saatöpyörä (3) vastapäivän laskeaksesi porauksen maksiminopeutta.

Käytötilan asetus (kuva E)

Ala muuta kayttotilaa laitteen kayton aikana.

• Aseta kytkin (5) asentoon "A" silloin, kun haluat kayttä laitetta porana.
• Aseta kytkin (5) asentoon "B" silloin, kun haluat kayttä laitetta vasaraporana.

PUHDISTUS JA HUOLTO

Ennen puhdistista ja huoltoa kone on aina kytkettäva pois paälta ja sen pistoke on irrotettava verkkovirtalähteesti.

• Puhdista koneen ulkokuori pehmeallakankaalla.
• Alä anna polyn ja lian tukkia tuuletusaukkoja. Puhdista tuuletusaukot polystä ja liasta tarvittaessa pehmeallä ja kostealla pyyhkeellä.
• Puhdista istukka ja poranterä sännölliseti epatarkkuuksien välttämiseksi käytön aikana.

Poranterän vaihto (kuva B)

• Irrota porantera (12) osion "Poranteran asennus ja irrotus" mukaisesti.
• Asenna porantera (12) osion "Poranteran asennus ja irrotus" mukaisesti.

TAKUU

Lue takuuehdot.

YMPÄRISTÖ

Hävitsy

Tuote, lisavarusteet ja pakkaus on lajiteltava ymparistoystavallista kierratysta varten.

Vain EC-maille

Alä havitta sahkölaitteita kotitalousjätteen mukana. Sähkö- ja elektronikkaromua koskevan EU-standardin 2012/19/EU ja vastaavien paikallisten lakien mukaisesti käytetyt sähkölaitteet on havitettä erilliskeräyksessä ympäristöystävällisesti.

Tuotteeseen ja käyttooppaaseen voidaan tehdä muutoksia. Teknisä tietoja voidaan muuttaa ilmoituksetta.
