Tipo di prodotto	Trapano a percussione
Marca	Ferm
Modello	PDM1052
Tensione di alimentazione	230 V ~ 50 Hz
Potenza assorbita	800 W
Velocità a vuoto	0 – 3.000 giri/min
Frequenza d'impatto	0 – 48.000 colpi/min
Diametro di foratura max. legno	25 mm
Diametro di foratura max. calcestruzzo	13 mm
Diametro di foratura max. acciaio	10 mm
Peso	2,2 kg
Classe di protezione	IP20
Tipo di mandrino	Mandrino senza chiave (a serraggio manuale)
Impugnatura ausiliaria	Sì, regolabile
Arresto di profondità	Sì, regolabile
Selettore di senso di rotazione	Avanti/Indietro
Variatore di velocità	Sì, elettronico
Livello di pressione acustica (LpA)	91,7 dB(A)
Livello di potenza acustica (LwA)	102,7 dB(A)
Vibrazione (foratura calcestruzzo)	15,238 m/s²
Vibrazione (foratura metallo)	4,98 m/s²
Doppio isolamento	Sì
Manutenzione	Pulire l'involucro e le fessure di ventilazione

Domande frequenti - PDM1052 Ferm

Come cambiare la punta sul mio trapano Ferm PDM1052?

Prima staccare l'apparecchio. Aprire il mandrino ruotando il manicotto anteriore in senso orario tenendo fermo il manicotto posteriore. Inserire la punta, quindi serrare ruotando il manicotto anteriore in senso antiorario.

Come utilizzare la funzione di percussione (impatto)?

Posizionare il selettore di foratura/percussione (riferimento 5) sulla posizione B per attivare l'impatto. Utilizzare questa funzione per forare calcestruzzo o mattoni. Non cambiare modalità durante il funzionamento.

Come regolare la velocità di rotazione?

Ruotare la manopola di regolazione della velocità (riferimento 3) in senso orario per aumentare la velocità massima, o in senso antiorario per ridurla. Non regolare la velocità durante l'uso.

Come invertire il senso di rotazione?

Utilizzare il selettore di rotazione avanti/indietro (riferimento 4). Spingerlo a sinistra per una rotazione oraria, a destra per una rotazione antioraria. Non modificare il senso mentre il trapano è in funzione.

A cosa serve l'arresto di profondità?

L'arresto di profondità consente di limitare la profondità di foratura. Montarlo sull'impugnatura ausiliaria e regolarlo alla profondità desiderata. Ciò garantisce fori uniformi senza forare troppo in profondità.

Come manutenere il mio trapano?

Prima di qualsiasi pulizia, staccare l'apparecchio. Pulire l'involucro con un panno morbido. Spolverare regolarmente le fessure di ventilazione. Pulire il mandrino e le punte per evitare imprecisioni.

Quali accessori posso utilizzare?

Utilizzare solo accessori raccomandati da Ferm, adatti al mandrino e alla potenza del trapano. Le punte HSS per legno e metallo, e le punte in metallo duro per calcestruzzo/muratura sono adatte. Verificare che la velocità massima dell'accessorio sia superiore a quella della macchina.

Come ridurre le vibrazioni?

Utilizzare accessori in buone condizioni e ben serrati. Indossare guanti antivibrazione e fare pause regolari. Tenere il trapano con entrambe le mani (impugnatura principale + impugnatura ausiliaria). I valori di vibrazione sono misurati secondo la norma EN 60745.

Cosa fare in caso di surriscaldamento?

Se il trapano si surriscalda, fermarlo immediatamente e staccarlo. Lasciarlo raffreddare completamente prima di riutilizzarlo. Verificare che le fessure di ventilazione non siano ostruite e che non si stia forzando troppo l'utensile.

Posso forare il metallo con questo trapano?

Sì, il diametro max. nell'acciaio è di 10 mm. Utilizzare una punta HSS adatta, lubrificare la zona di foratura per prolungare la durata della punta. Regolare la velocità a un livello moderato e utilizzare la modalità foratura (non percussione).

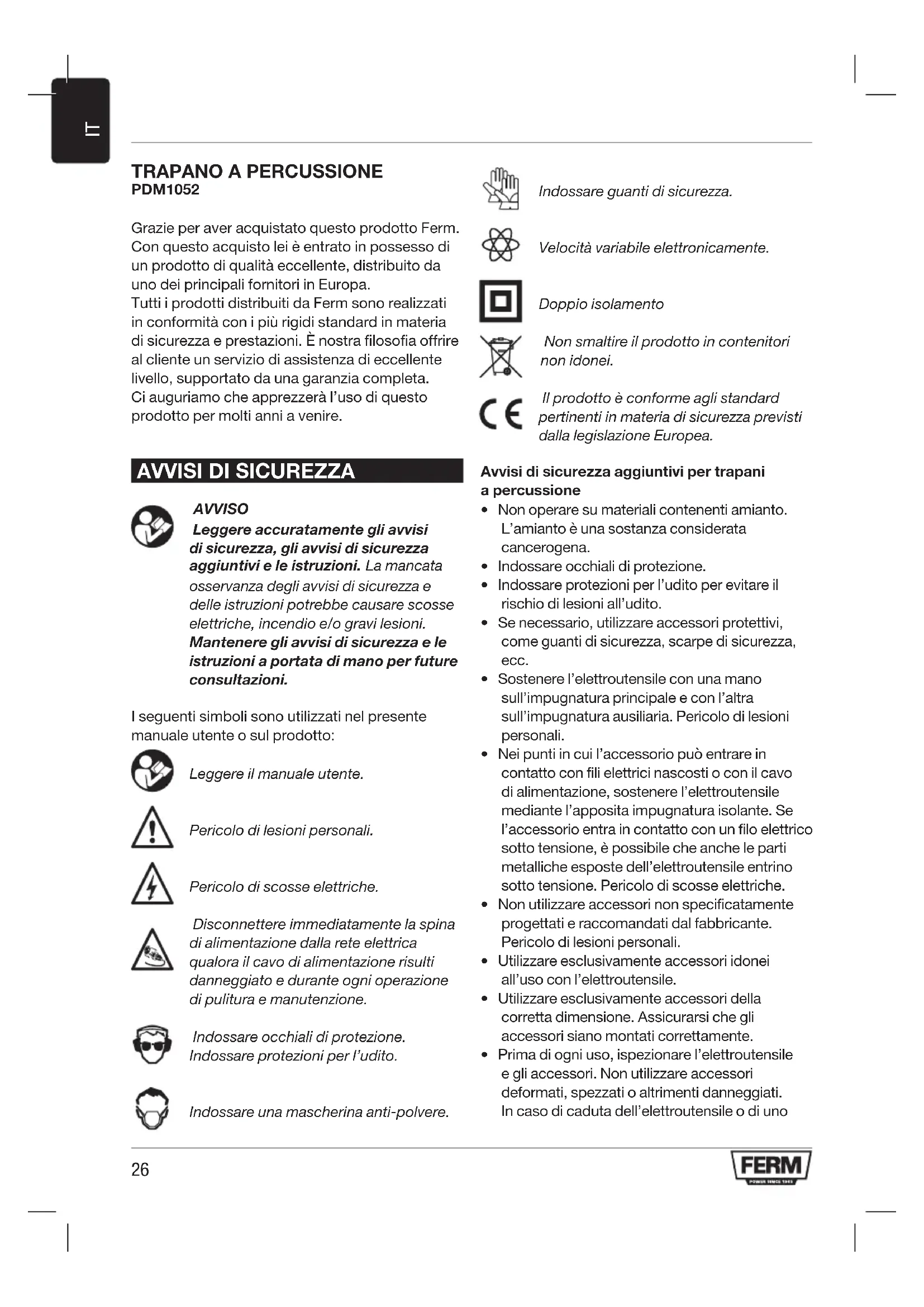

MANUALE UTENTE PDM1052 Ferm

Grazie per aver acquistato quello prodotto Ferm. Con quello acquisto lei è entrato in possesso di un prodotto di qualità eccellente, distribuito da uno dei principali fornitori in Europa.

Tutti i prodotti distribuiti da Ferm sono realizzati in conformità con i più rigidi standard in materia di sicurezza e prestazioni. è notre filosofia offrire al cliente un servizio di assistenza di eccellenile livello, supportato da una garanzia completa.

Ci auguriamo che apprezzerà l'uso di quello prodotto per molti anni a venire.

Indossare guanti di sicurezza.

Velocità variabile elettronicamente.

Doppio isolamento

Non smaltire il prodotto in contentori non idonei.

Il prodotto è conformeagli standard pertinenti in materia di sicurezza previsti alla legislazione Europea.

AVVISI DI SICUREZZA

AVVISO

Leggere accuratamente gli avvisi di sicurezza, gli avvisi di sicurezza aggiuntivi e le istruzioni. La mancata osservanza degli avvisi di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendio e/o gravi lesioni.

Mantenere gli avvisi di sicurezza e le istruzioni a portata di mano per futuro consultagioni.

I seguito simboli sono utilizzati nel presente manuale utente o sul prodotto:

Leggere il manuale utente.

Pericolo di lesions personali.

Pericolo di scosse elettriche.

Disconnettere immediatamente la spina di alimentazione dalla rete elettrica qualora il cavo di alimentazione risulti danneggiato e durante agli operazioni di pulitura e manutenzione.

Indossare occhiali di protezione. Indossare protezioni per l'udito.

Indossare una mascherina anti-polvere.

Avvisi di sicurezza aggiuntivi per trapani a percussione

Non operare su materiali contenti amianto. L'amianto è una sostanza considerata cancerogena.
- Indossare occhiali di protezione.
- Indossare protezioni per l'udito per evitare il rischio di lesioni all'udito.
- Se necessario, utilizzato accessori protettivi, come guanti di sicurezza, scarpe di sicurezza, ecc.
- Sostenere I'eletruttensile con una mano sull'impugnatura principale e con l'altra sull'impugnatura ausiliaria. Pericolo di lesioni personali.
- Nei punti in cui l'accessorio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione, sostenere l'eletttroutensile mediante l'apposita impugnatura isolante. Se l'accessorio entra in contatto con un filo elettrico tanto tensione, è possibile cheanche le parti metalliche esposte dell'eletttroutensile entrino tanto tensione. Pericolo di scosse elettriche.
Nonutilizzareaccessori nonspecificamente progettati eraccomandati dal fabbricante. Pericolo di lesioni personali.
- Utilizzare esclusivamente accessori idonei all'uso con I'elettroutensile.
- Utilizzare escludivamente accessori della corretta dimensione. Assicurarsi che gli accessori siano montati correttamente.
- Prima di anni uso, ispezionare l'eletttroutensile e gli accessori. Non utilizzato accessori deformati, spezzati o altrimenti danneggiati. In caso di caduta dell'eletttroutensile o di uno

degli accessori, controllare accuramente che non migliorino segni di danni. Se necessario, sostituire l'accessorio.

• Azionare l'eletttroutensile in assenza di carico in un'area sicura dopo il montaggio degli accessori. Se l'eletttroutensile vibra eccessivamente, spegnerlo immediatamente, disconnettere la spina di alimentazione alla rete elettrica e tentare di risolverre il problema.
• Verificare che la massima velocità dell'accessorio sia superiore o uguali alla massima velocità dell'elettroutensile. Consultare la targhetto nominale dell'elettroutensile.
• Prima dell'uso, rimuovere chiodi ed altri oggetti metallici dal pezzo in lavorazione.
• Verificare che il pezzo in lavorazione sia sostenegro o fissato correttamente.
• Tenere le mani a distance dal pezzo in lavorazione durante l'uso.
  Non porre mai l'elettroutensile su un ravolo o un banco da lavoro alla serlo precedentamente spento.

Sicurezza elettrica

Controllare sempre che la tensione di alimentazione corrisponda alla tensione indica sulla targhetta delle caratteristiche.

Nonutilizzare I'eletttroutensile quando il cavo o la spina di alimentazione sono danneggiati.
Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell'elettroutensile, con conduttori di sezione minima di 1.5mm^2 .Quando si utilizza un cavodi prolunga con avvolgicavo, svolgere sempre completeness il cavo.

DATI TECHNICI

Tensione di alimentazione 230V

Frequenza di alimentazione 50Hz

Potenza assorbita 800 W

Velocita vuoto 0 - 3.000 /min

Frequenza d'impatto 0 - 48.000 /min

Classe di protezione IP 20

Peso 2.2kg

Diametro max. della punta per trapano

Legno25mm
Calcestruzzo	13mm
Acciaio	10mm
Valori di rumorosità
Pressione sonora (LPA)	91.7dB(A)
Potenza acustica (LWA)	102.7dB(A)
Incertezza (K)	3 dB(A)
Vibrazioni
Perforazione di calcestruzzo, ahJD	15.238 m/s2
Perforazione di metallo, ahD	4.98m/s2
Incertezza (K)	1.5m/s2

Indossare protezioni per l'udito.

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicate sul retro di questo manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato perMETTERA afrontono un l'utensile con un'alto o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate.

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe;aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibratione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro.

DESCRIZIONE (FIG. A)

Il trapano a percussione è stato progettato per la realizzazione di fori su legno, metallo e plastica e per forare a percussione su mattoni e calcestruzzo.

1.Interruttorean/off
2. Pulsante di blocco
3. Selettore di regolazione della velocità
4. Commutatore del senso di rotazione orario/ antiorario
5. Commutatore per foratura / foratura a percussione
6.Mandrino
7. Impugnaturaprincipale
8.Impugnaturaausiliaria
9. Arresto di profondità
10.Collareposteriore
11.Collareanteriore
12. Spia dell'indicatore di accensione

MONTAGGIO

Prima del montaggio, spagnere sempre l'elettroutensile e scollegare la spina di alimentazione alla rete elettrica.

Cambio e rimozione delle punte di perforazione

Figure A e B

L'elettroutensile più essere utilizzato con le seguenti punte per trapano:

Legno(HSS)
Metallo(HSS)
Calcestruzzo / muratura (carburo)

Prima diambiare le punte rimuovere la spina alla presa di corrente a muro.

Ispezionare regolarmente le punte durante l'uso. Le punte smussate dovrebbero essere affiliate o sostuite.

• Aprire il mandrino (6) ruotando il collare anteriore (11) in senso orario e tenerdo fermo contemporaneamente il collare posteriore (10) oppure ruotandolo in senso antiorario e insertire la punta nell'apertura del mandrino.
• Stringere la punta ruotando il collare anteriore (11) in senso antiorario e tenendo fermo contemporaneamente il collare posteriore (10) oppure ruotandolo in senso orario.

Montaggio e rimozione dell'impugnatura ausiliaria (fig. C)

Montaggio

• Allentare l'impugnatura ausiliaria (8).
• Inserire l'impugnatura ausiliaria (8) sul mandrino (6).
• Ruotare l'impugnatura ausiliaria (8) nella posizione desiderata.
• Serrare l'impugnatura ausiliaria (8).

Rimozione

• Allentare l'impugnatura ausiliaria (8).
  Rimuovere I'impugnatura ausiliaria (8) dal mandrino (6).
• Serrare l'impugnatura ausiliaria (8).

Montaggio e rimozione dell'arresto di profondità (fig. D)

L'arresto di profondità è utilizzato per impostare la massima profondità di foratura.

USO

Accensione e spegnimento (fig. A)

• Per accendere l'elettroutensile, premere l'interruttore on/off (1). Aumentando la pressione sull'interruttore on/off (1), la velocità dell'elettroutensile auminerà.
• Per commutare l'elettROUTENSILE sulla modalità continua, Maintainere premuto l'interruttore on/off (1) e contemporaneamente premere il pulsante di blocco (2).
  Per disattivare la modalità continua, premere nuovamente l'interruttore on/off (1).

Commutatore del senso di rotazione orario/antiorario (fig. A)

Non modificare la direzione di rotazione durante l'uso.

• Scorrere il commutatore del senso di rotazione orario/antiorario (4) verso sinistra per impostare la rotazione in senso orario.
• Scorrere il commutatore del senso di rotazione orario/antiorario (4) verso destra per impostare la rotazione in senso antiorario.

Impostazione della massima velocità di foratura (fig. A)

Non impostare la velocità durante l'uso.

• Ruotare il selettore di regolazione della velocità (3) in senso orario per augmentare la massima velocità di foratura.
• Ruotare il selettore di regolazione della velocità (3) in senso antiorario per ridurre la massima velocità di foratura.

Impostazione della modalità di funzionamento (fig. E)

Non modificare la modalità di funzionamento durante l'uso.

• Portare il commutatore (5) in posizione "A" per foratura.
• Portare il commutatore (5) in posizione "B" per foratura a percussione.

PULIZIA E MANUTENZIONE

Prima di agli operazione di pulizia e manutenzione, spegnere sempre l'eletttroutensile e disconnettere la spina di alimentazione alla rete elettrica.

• Pulire regolarmente l'involucro con un panno morbido.
• Mantenere le feritoie di ventilazione pulite e libere da polvere e sporco. Se necessario, utilizzare un panno morbido inumidito per rimuovere polvere e sporco delle feritoie di ventilazione.
• Pulire regolarmente il mandrino e la punta per trapano per evitare imprecisioni durante l'uso.

GARANZIA

Consultare i termini e le condizioni della garanzia allegata.

AMBIENTE

Smaltimento

Il prodotto, gli accessori e l'imballaggio devono essere raccolti separatamente per un riciclaggio ecocompatibile.

Soltanto per paesi CE.

Non smaltire gli elettroutensili nei contentori per rifiuti domestici. Ai sensi della Direttiva 2012/19/EU del Parlamento europeo in materia di Rifiuti da apparecchiature elettriche ed elettroniche e della relativa attuazione nell'ambito della legislazione nazionale, gli elettroutensili inutilizzabili devono essere raccolti separamente e smaltiti in modo ecocompatible.

Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificate alla preavviso.
