Tekniske specifikationer	Slagboremaskine, effekt på 1050 W, tomgangshastighed på 0-3000 omdr./min, maksimal drejningsmoment på 30 Nm.
Anvendelse	Ideel til boring i træ, metal og beton, med slagfunktion til hårde materialer.
Vedligeholdelse og reparation	Kontroller regelmæssigt kul, rengør luftfiltre og smør bevægelige dele.
Sikkerhed	Brug beskyttelsesbriller, handsker og sørg for, at arbejdsområdet er ryddet.
Generelle oplysninger	Vægt på 2,5 kg, 2 års garanti, inkluderede tilbehør: borepatron, ekstra håndtag.

Ofte stillede spørgsmål - PDM1052 Ferm

Hvordan skifter jeg boret på min Ferm PDM1052 boremaskine?

For at skifte boret skal du sikre dig, at boremaskinen er frakoblet strømmen. Åbn borepatronen ved at dreje mod uret, fjern det gamle bor, indsæt det nye og luk borepatronen ved at dreje med uret.

Hvorfor starter min Ferm PDM1052 boremaskine ikke?

Kontroller, om boremaskinen er korrekt tilsluttet, og om stikkontakten fungerer. Sørg også for, at kontakten er i "tændt" position, og at strømkablet ikke er beskadiget.

Hvordan justerer jeg hastigheden på min Ferm PDM1052 boremaskine?

Ferm PDM1052 boremaskinen har en hastighedsregulator. Drej hastighedsknappen, der er placeret på toppen af boremaskinen, for at justere den efter dine behov.

Hvad skal jeg gøre, hvis min boremaskine overopheder?

Hvis din boremaskine overopheder, skal du slukke den med det samme og frakoble den. Lad den køle af i mindst 30 minutter, før du bruger den igen. Sørg for ikke at overbelaste boremaskinen under brug.

Hvordan rengør jeg min Ferm PDM1052 boremaskine?

Rengør boremaskinen med en blød og tør klud. Undgå at bruge aggressive kemikalier. Sørg for, at boremaskinen er frakoblet strømmen, før du rengør den.

Kan jeg bruge min Ferm PDM1052 boremaskine på hårde materialer?

Ja, men sørg for at bruge det passende bor til det materiale, du ønsker at bore i. Til hårde materialer som metal anbefales et bor af hurtigtstål.

Hvor kan jeg finde reservedele til min Ferm PDM1052 boremaskine?

Du kan finde reservedele hos forhandleren, hvor du købte boremaskinen, eller på producentens hjemmeside. Tjek også specialiserede online butikker med elværktøj.

Hvad er garantien på Ferm PDM1052 boremaskinen?

Ferm PDM1052 boremaskinen er normalt dækket af en 2-årig garanti. Gem din købsbevis til eventuelle garantikrav.

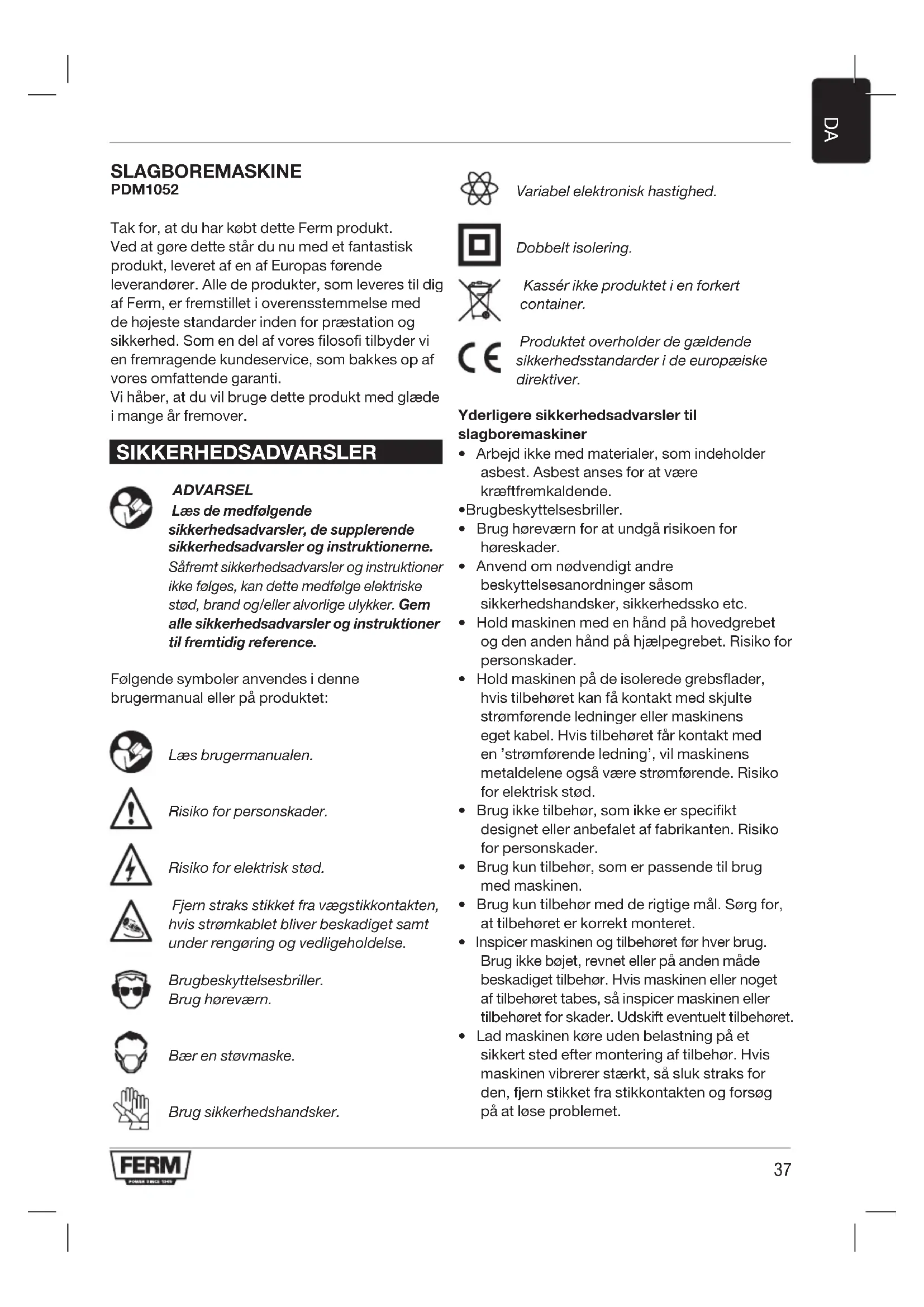

BRUGSANVISNING PDM1052 Ferm

Tak for, at du har kobe tette Ferm produit.
Ved at gore dette star du nu med et fantastisk produit, leveret af en af Europas forende leverandorer. Alle de produiter, som leveres til dig af Ferm, er fremstillet i overensstemmelse med de hojeste standarder inden for praestation og sikkerhed. Som en del af vores filosofi tilbyder vi en fremragende kundeservice, som bakkes op af vores omfattende garanti.

Vi haber, at du vil bruge dette produit med glaede i mange ar fremover.

SIKKERHEDSADVVARSLER

ADVARSEL

Laes de medfolgende sikkerhedsadversler, de supplerende sikkerhedsadversler og instruktionerne.

Safremt sikkerhedsadversler og instruktioner\ ikke folars, kan dette medfolge elektriske\ stød, brand og/eller alvorlige ulykker. Gem\ alle sikkerhedsadversler og instruktioner til fremtidig reference.

Folgende symboler anwendes i donne brugermanual aller pa produitet:

Laes brugermanualen.

Risiko for personskader.

Risiko for elektrisk stød.

Brug sikkerhedshandsker.

Variabel elektronisk hastighed.

Dobbelt isolering.

Kassér ikkeproduktet i en forkert container.

Produkt overholder de gaelende sikkerhedsstandar di de europaeiske direktiver.

Arbejd ikke med materialer, som indeholder asbest. Asbest anses for at vaere kraeftfremkaldende.
- Brugbeskyttelsesbriller.
- Brug horeværn for at undgå risikoen for horeskader.
Anvend om nodvendigt andre beskyttesesanordninger sasom sikkerhedshandsker, sikkerhedssko etc.
- Hold maskinen med en händ pa hovedgrebet og den,anden händ pa hjelpegrebet. Risiko for persorskader.
- Hold maskinen på de isolerede grebsflader, hvis tilbehoret kan få kontakt med skjulte stromførende ledninger eller maskinens eget kabel. Hvis tilbehoret få kontakt med en 'strømforende ledning', vil maskinens metaldelene ogss vaere strømforende. Risiko for elektrisk stød.
- Brug/DD, tilbehør, som/DD er specifikt designet eller anbefalet af fabrikanten. Risiko for persorskader.
- Brug kun tilbehør, som er passende til brug med maskinen.
- Brug kun tilbehør med de rigtige mål. Sørg for, at tilbehøret er korrekt monteret.
- Inspicer maskinen og tilbehoret for haverbrug. Brug ikke bojet, revnet eller på,andenmandebeskadiget tilbehør. Hvis maskinen uller noget af tilbehoret tabes,sa inspicer maskinen uller tilbehoret for skader. Udskift eventuelt tilbehoret.
Lad maskinen kore uden belastning pa et sikkert sted after montering af tilbehør. Hvis maskinen vbrerer staerkt, sa sluk straks for den, fjern stikket fra stikkontakten og forsog pa at lose problemet.

Sorg for, at den hastighed, der er angivet pa tilbehoret, er hojere end eller lig med maskinens maksimale hastighed. Se maskinens typeplade.
- Før anvendelse, fjern alle som og andre metalgenstande fra arbejdsemnet.
Sorg for, at arbejdsemnet er monteret korrekt og fastspændt.
- Hold hænderne væk fra arbejdsemnet under brugen.
- Sæt aldrig maskinen fra dig på et bord eller en arbejdsbænk, for den er slukket.

Elektrisk sikkerhed

• Brug/DD: iKke maskinen, hvis strormkablet er stikket er beskadiget.
• Brug kun forlangerledninger, der passer til maskinens spænding og som har en minimumtykkelse pa 1.5 mm². Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

TEKNISKE DATA

Netspanding 230V

Netfrekvens 50Hz

Indgangseffekt 800 W

Omdrejningstal ubelastet 0 - 3.000 /min

Slaghastighed 0 - 48.000 /min

Beskytteskesklasse IP 20

Vægt 2.2 kg

Maks.bordiameter

Træ	25mm
Beton	13mm
Stål	10mm

Stoyverdier

Lydtryk (LpA)	91.7dB(A)
Akustisk lydeffekt (LwA)	102.7dB(A)
Usikkerhed (K)	3 dB(A)

Vibrasjonsverdier

Boring i beton, \( {\mathrm{a}}_{\mathrm{h},\mathrm{{ID}}} \)	15.238 m/s \( {}^{2} \)
Boring i metal, \( {\mathrm{a}}_{\mathrm{h},\mathrm{D}} \)	\( {4.98}\mathrm{\;m}/{\mathrm{s}}^{2} \)
Usikkerhed (K)	\( {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Brug horevaern.

Vibrationsniveau

Det vibrationsniveau, der er anfört bag på这部分 betjeningsvejledning er mäl t i henhold til den standardisere de test som anfört i EN 60745; den kan benytttes til atSAMmenligne to stykker værktog som en forellobig bedommelse af udsættelsen for vibrationer, när værktojet anvendes til de nævnte formal.

• anwendes værktøjet til andre formål aller med andet aller)dårligt vedligeholdt tilbehør, kan dette og eudsættelsesneiveauet betydeliglt
• de tidsrum, hvor værktøjet er slukket, ellr hvor det kører uten reelt at udfore noget arbejde, kan reducere udsættelsensineaulet betydeligt

Beskyt dig selv imod virkningerne af vibrationner ved at vedligeholde værktog et dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

BESKRIVELSE (FIG. A)

Din slagboremaskine er beregnet til boring i træ, metal, murværk og plastik samt slagboring i murværk og beton.

1. Taend/sluk-kontakt
2. Laseknap
3. Hastighedsjusteringshjul
4. Forlaens/baglaens-kontakt
5. Kontakt til boring / slagboring
6. Patron
7. Hovedgreb
8. Hjaelpegreb
9. Dybdestopp
   10.Baghøtte
   11.Forhøtte
10. Strömindikatorlampe

MONTERING

Inden montering, skal maskinen altid slukkes, og netstikket skal tages ud af stikkontakten.

Udskifting og fjernelse af bor

Fig.A-B

Maskinen er velegnet til brug sammen med fologende bor:

• Trae(HSS)
  Metal(HSS)
• Beton / murværk (hård metal)

Inden du udskifter bor, skal du forst tage stikket ud af stikkontakten.

Efterse bor regelmæssigt under brug.
Stumpe bor bør gores skarpe igen eller udskiftes.

Abn borepatronen (6) ved at dreje forhætten (11) med uret, mens du samtidigt holder i baghaetten (10) aller drejer den mod uret, og indsæt boret i borepatronens abning.
- Stram boret ved at dreje forhætten (11) mod uret, mens du samtidigt holder i baghætten (10) eller drejer den med uret.

Montering og fjernelse af hjaelpegrebet (fig. C) Montering

• Løsn hjælpegrebet (8).
  Glid hjaelpegrebet (8) over patronen (6).
• Drej hjælpegrebet (8) til det er i den ønskedeposition.
  Stram hjaelpegrebet (8).

Fjernelse

• Løsn hjælpegrebet (8).
• Fjern hjaelpegrebet (8) fra patronen (6).
  Stram hjaelpegrebet (8).

• For at tænde for maskinen, tryk på tænd/slukkontakten (1). Jo mere der trykkes på tænd/slukkontakten (1), jo højere bliver maskinens hastighed.
  For at starte kontinuierlig drift, tryk taend/ sluk-kontakten (1) ind og tryk samtidig pa Iaseknappen (2)
  For at stoppe kontinuereg drift, tryk pa tænd/ sluk-kontakten (1).
• For at slukke maskinen, slip taend/slukkontakten (1).

Forlaens/baglaens-kontakt (fig. A)

AEndr不解 rotationsretningen under brugen.

• Skub forlaens/baglaens-kontakten (4) til venstre for rotation med uret.
• Skub forlaens/baglaens-kontakten (4) til højre for rotation mod uret.

Indstilling af den maksimale borehastighed (fig. A)

Indstil ikke hastigheden under brugen.

• Drej hastighedsjusteringshjulet (3) med uret for at oge den maksimale borehaltighed.
• Drej hastighedsjusteringshjulet (3) mod uret for at mindske den maksimale borehastighed.

Indstilling af driftsmodus (fig. E)

AEndr ikke driftsmodus under brugen.

• Rengør regelmaessigt kabinettet med en blød klud.
• Hold ventilationsåbningerne fri for stov og snavs. Brug om nodvendigt en blød fugtg klud til at fjerne stov og snavs fra ventilationsåbningerne.
• Kontroller jævnigt patronen og boret for at undgå unogagtigheder under brugen.

Udskifting af boret (fig. B)

Produktet, tilbehoret og emballagen skal sorteres for miljovenligt genbrug.

Kun for EU-lande

Produktet og brugermanualen kan ændres.

Specifikationerne kan ændres ut den forudgående varsel.
