LIETOŠANAS INSTRUKCIJA PDM1052 Ferm

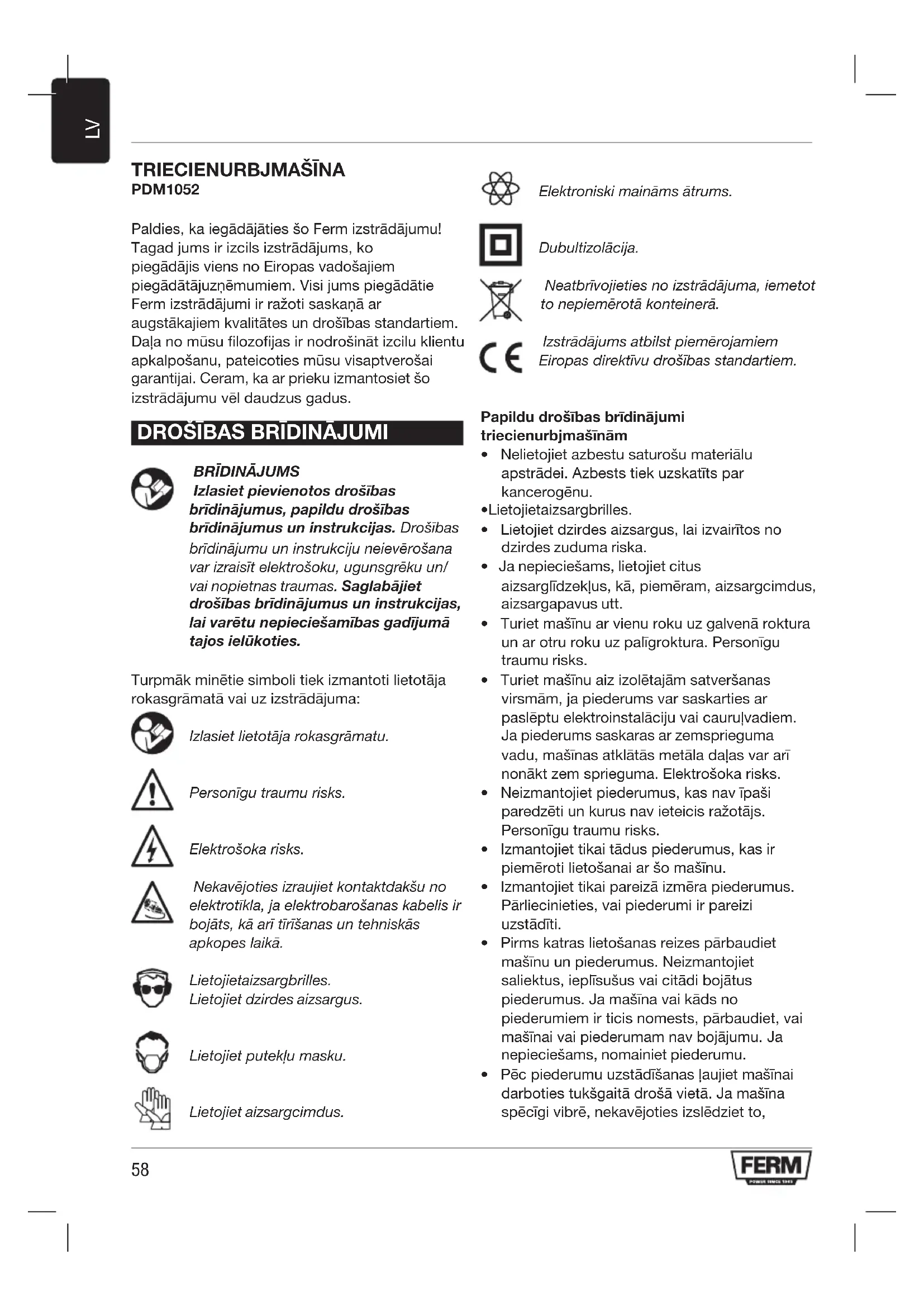

TRIECIENURBJMAŠĪNA PDM1052 Paldies, ka iegādājāties šo Ferm izstrādājumu! Tagad jums ir izcils izstrādājums, ko piegādājis viens no Eiropas vadošajiem piegādātājuzņēmumiem. Visi jums piegādātie Ferm izstrādājumi ir ražoti saskaņā ar augstākajiem kvalitātes un drošības standartiem. Daļa no mūsu filozofijas ir nodrošināt izcilu klientu apkalpošanu, pateicoties mūsu visaptverošai garantijai. Ceram, ka ar prieku izmantosiet šo izstrādājumu vēl daudzus gadus.

Izlasiet pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un instrukcijas. Drošības brīdinājumuuninstrukcijuneievērošana varizraisītelektrošoku,ugunsgrēkuun/ vai nopietnas traumas. Saglabājiet drošības brīdinājumus un instrukcijas, lai varētu nepieciešamības gadījumā tajos ielūkoties. Turpmāk minētie simboli tiek izmantoti lietotāja rokasgrāmatā vai uz izstrādājuma: Izlasietlietotājarokasgrāmatu. Personīgutraumurisks. Elektrošokarisks. Nekavējotiesizraujietkontaktdakšuno elektrotīkla,jaelektrobarošanaskabelisir bojāts,kāarītīrīšanasuntehniskās apkopeslaikā. Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus. Lietojietputekļumasku. Lietojiet aizsargcimdus. Elektroniskimaināmsātrums. Dubultizolācija. Neatbrīvojietiesnoizstrādājuma,iemetot tonepiemērotākonteinerā. Izstrādājumsatbilstpiemērojamiem Eiropasdirektīvudrošībasstandartiem. Papildu drošības brīdinājumi triecienurbjmašīnām

• Nelietojiet azbestu saturošu materiālu apstrādei. Azbests tiek uzskatīts par kancerogēnu.

• Lietojiet aizsargbrilles.

• Lietojiet dzirdes aizsargus, lai izvairītos no dzirdes zuduma riska.

• Ja nepieciešams, lietojiet citus aizsarglīdzekļus, kā, piemēram, aizsargcimdus, aizsargapavus utt.

• Turiet mašīnu ar vienu roku uz galvenā roktura un ar otru roku uz palīgroktura. Personīgu traumu risks.

• Turiet mašīnu aiz izolētajām satveršanas virsmām, ja piederums var saskarties ar paslēptu elektroinstalāciju vai cauruļvadiem. Ja piederums saskaras ar zemsprieguma vadu, mašīnas atklātās metāla daļas var arī nonākt zem sprieguma. Elektrošoka risks.

• Neizmantojiet piederumus, kas nav īpaši paredzēti un kurus nav ieteicis ražotājs. Personīgu traumu risks.

• Izmantojiet tikai tādus piederumus, kas ir piemēroti lietošanai ar šo mašīnu.

• Izmantojiet tikai pareizā izmēra piederumus. Pārliecinieties, vai piederumi ir pareizi uzstādīti.

• Pirms katras lietošanas reizes pārbaudiet mašīnu un piederumus. Neizmantojiet saliektus, ieplīsušus vai citādi bojātus piederumus. Ja mašīna vai kāds no piederumiem ir ticis nomests, pārbaudiet, vai mašīnai vai piederumam nav bojājumu. Ja nepieciešams, nomainiet piederumu.

• Pēc piederumu uzstādīšanas ļaujiet mašīnai darboties tukšgaitā drošā vietā. Ja mašīna spēcīgi vibrē, nekavējoties izslēdziet to,59

izraujiet kontaktdakšu no elektrotīkla un mēģiniet atrisināt šo problēmu.

• Pārliecinieties, ka piederuma maksimālais ātrums ir lielāks vai vienāds ar mašīnas maksimālo ātrumu. Apskatiet mašīnas tehnisko pamatdatu plāksni.

• Pirms lietošanas no sagataves izvelciet naglas un citus metāla priekšmetus.

• Pārliecinieties, ka sagatave ir kārtīgi atbalstīta vai nostiprināta.

• Neturiet savas rokas sagataves tuvumā lietošanas laikā.

• Nekad nelieciet mašīnu uz galda vai ēvelsola, pirms tā ir izslēgta. Elektriskā drošība Vienmērpārbaudiet,vaielektrības padevesvoltāžaatbilstuztehnisko pamatdatuplāksnesnorādītajaivoltāžai.

• Nelietojiet mašīnu, ja elektrobarošanas kabelis vai kontaktdakša ir bojāta.

• Izmantojiet tikai tādus pagarinājuma kabeļus, kas ir piemēroti mašīnas nominālai jaudai, ar minimālo biezumu 1.5 mm

. Ja izmantojat pagarinājuma kabeļa rulli, vienmēr pilnībā atritiniet kabeli. TEHNISKIE DATI Elektrotīkla voltāža 230 V~ Elektrotīkla frekvence 50 Hz Jaudas izlietojums 800 W Tukšgaitas ātrums 0 - 3.000 /min Triecienu skaits 0 - 48.000 /min Aizsardzības kategorija IP 20 Svars 2.2 kg Maks. urbja uzgaļa diametrs Koks 25 mm Betons 13 mm Tērauds 10 mm Trokšņa vērtības Garso slėgis (L

) 102.7 dB(A) Neprecizitāte (K) 3 dB(A) Vibrāciju vērtības Urbt betonā, a h,ID

Neprecizitāte (K) 1.5 m/s

Lietojiet dzirdes aizsargus. Vibrācijas līmenis Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 60745 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem. - instrumenta izmantošana citiem mērķiem vai ar citiem vai nepietiekami koptiem piederumiem var ievērojami palielināt iedarbības līmeni - laika periodi, kad instruments ir izslēgts vai arī ir ieslēgts, taču ar to nestrādā, var ievērojami samazināt iedarbības līmeni Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu. APRAKSTS (A ATT.) Jūsu triecienurbjmašīna ir paredzēta caurumu urbšanai kokā, metālā un plastmasā un triecienurbšanai ķieģelī un betonā.

1. Ieslēgšanas/izslēgšanas slēdzis

3. Ātruma regulēšanas ritenītis

4. Griešanās virziena slēdzis

5. Urbšanas / triecienurbšanas slēdzis

10. Aizmugurējā uzmava

11.Priekšējā uzmava 12.Strāvas padeves indikators60

MONTĀŽA Pirmsmontāžasvienmērizslēdziet mašīnuunizraujietkontaktdakšuno elektrotīkla. Urbšanas uzgaļu nomainīšana un noņemšana A.-B. att. Mašīna ir piemērota lietošanai ar šādiem urbja uzgaļiem:

• Betona / mūra (cietā metāla) Pirmsuzgaļunomainīšanasvispirms atvienojietkontaktdakšunobarošanas kontaktligzdas. Ekspluatācijaslaikāregulāripārbaudiet uzgaļus.Neasiuzgaļiirjāuzasinavai jānomaina.

• Atveriet spīļpatronu (6), griežot priekšējo uzmavu (11) pulksteņrādītāja virzienā, vienlaikus turot aizmugurējo uzmavu (10) vai griežot to pretēji pulksteņrādītāja virzienam, un ievietojiet uzgali spīļpatronas atverē.

• Pievelciet uzgali, griežot priekšējo uzmavu (11) pretēji pulksteņrādītāja virzienam, vienlaikus turot aizmugurējo uzmavu (10) vai griežot to pulksteņrādītāja virzienā. Palīgroktura uzstādīšana un noņemšana (C att.) Uzstādīšana

• Atskrūvējiet palīgrokturi (8).

• Bīdiet palīgrokturi (8) pāri patronai (6).

• Pagrieziet palīgrokturi (8) nepieciešamajā pozīcijā.

• Pievelciet palīgrokturi (8). Noņemšana

• Atskrūvējiet palīgrokturi (8).

• Noņemiet palīgrokturi (8) no patronas (6).

• Pievelciet palīgrokturi (8). Dziļuma aiztura uzstādīšana un noņemšana (D att.) Dziļuma aizturi izmanto, lai iestatītu maksimālo urbšanas dziļumu. IZMANTOŠANA Ieslēgšana un izslēgšana (A att.)

• Lai ieslēgtu mašīnu, nospiediet ieslēgšanas/ izslēgšanas slēdzi (1). Jo dziļāk ir piespiests ieslēgšanas/izslēgšanas slēdzis (1), jo lielāks ir mašīnas ātrums.

• Lai pārslēgtu mašīnu uz nepārtraukto režīmu, turiet nospiestu ieslēgšanas/izslēgšanas slēdzi (1) un vienlaicīgi nospiediet bloķēšanas pogu (2).

• Lai izslēgtu nepārtraukto režīmu, nospiediet ieslēgšanas/izslēgšanas slēdzi (1) vēlreiz.

• Lai izslēgtu mašīnu, atlaidiet ieslēgšanas/ izslēgšanas slēdzi (1). Griešanās virziena slēdzis (A att.) Nemainietgriešanāsvirzienulietošanas laikā.

• Pabīdiet griešanās virziena slēdzi (4) pa kreisi rotācijai pulksteņrādītāju kustības virzienā.

• Pabīdiet griešanās virziena slēdzi (4) pa labi rotācijai pretēji pulksteņrādītāju kustības virzienam. Maksimālā urbšanas ātruma iestatīšana (A att.) Neiestatietātrumulietošanaslaikā.

• Pagrieziet ātruma regulēšanas ritenīti (3) pulksteņrādītāju kustības virzienā, lai palielinātu maksimālo urbšanas ātrumu.

• Pagrieziet ātruma regulēšanas ritenīti (3) pretēji pulksteņrādītāju kustības virzienam, lai samazinātu maksimālo urbšanas ātrumu. Darba režīma iestatīšana (E att.) Nemainietdarbarežīmulietošanaslaikā.

• Iestatiet slēdzi (5) ”A” pozīcijā, lai izmantotu urbšanu.

• Iestatiet slēdzi (5) ”B” pozīcijā, lai izmantotu triecienurbšanu.

TĪRĪŠANA UN TEHNISKĀ APKOPE

Pirmstīrīšanasuntehniskāsapkopes vienmērizslēdzietmašīnuunizraujiet kontaktdakšunoelektrotīkla.61

• Regulāri tīriet korpusu ar mīkstu drānu.

• Uzturiet ventilācijas caurumus tīrus no putekļiem un netīrumiem. Ja nepieciešams, izmantojiet mīkstu, mitru drānu, lai notīrītu putekļus un netīrumus no ventilācijas caurumiem.
