KASUTUSJUHEND PDM1052 Ferm

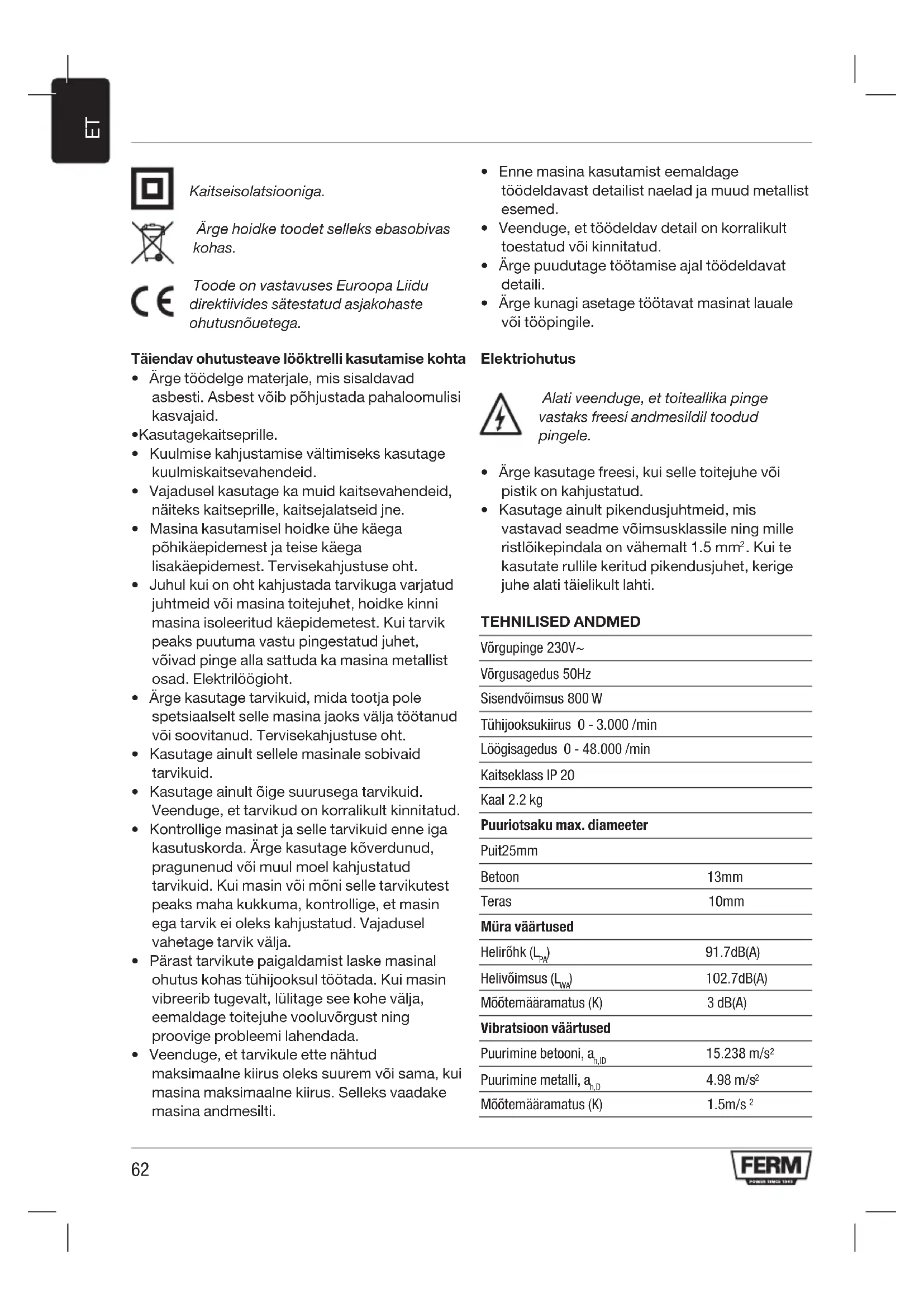

Kaitseisolatsiooniga. Ärge hoidke toodet selleks ebasobivas kohas. Toode on vastavuses Euroopa Liidu direktiivides sätestatud asjakohaste ohutusnõuetega. Täiendav ohutusteave lööktrelli kasutamise kohta

• Ärge töödelge materjale, mis sisaldavad asbesti. Asbest võib põhjustada pahaloomulisi kasvajaid.

• Kasutage kaitseprille.

• Kuulmise kahjustamise vältimiseks kasutage kuulmiskaitsevahendeid.

• Vajadusel kasutage ka muid kaitsevahendeid, näiteks kaitseprille, kaitsejalatseid jne.

• Masina kasutamisel hoidke ühe käega põhikäepidemest ja teise käega lisakäepidemest. Tervisekahjustuse oht.

• Juhul kui on oht kahjustada tarvikuga varjatud juhtmeid või masina toitejuhet, hoidke kinni masina isoleeritud käepidemetest. Kui tarvik peaks puutuma vastu pingestatud juhet, võivad pinge alla sattuda ka masina metallist osad. Elektrilöögioht.

• Ärge kasutage tarvikuid, mida tootja pole spetsiaalselt selle masina jaoks välja töötanud või soovitanud. Tervisekahjustuse oht.

• Kasutage ainult sellele masinale sobivaid tarvikuid.

• Kasutage ainult õige suurusega tarvikuid. Veenduge, et tarvikud on korralikult kinnitatud.

• Kontrollige masinat ja selle tarvikuid enne iga kasutuskorda. Ärge kasutage kõverdunud, pragunenud või muul moel kahjustatud tarvikuid. Kui masin või mõni selle tarvikutest peaks maha kukkuma, kontrollige, et masin ega tarvik ei oleks kahjustatud. Vajadusel vahetage tarvik välja.

• Pärast tarvikute paigaldamist laske masinal ohutus kohas tühijooksul töötada. Kui masin vibreerib tugevalt, lülitage see kohe välja, eemaldage toitejuhe vooluvõrgust ning proovige probleemi lahendada.

• Veenduge, et tarvikule ette nähtud maksimaalne kiirus oleks suurem või sama, kui masina maksimaalne kiirus. Selleks vaadake masina andmesilti.

• Enne masina kasutamist eemaldage töödeldavast detailist naelad ja muud metallist esemed.

• Veenduge, et töödeldav detail on korralikult toestatud või kinnitatud.

• Ärge puudutage töötamise ajal töödeldavat detaili.

• Ärge kunagi asetage töötavat masinat lauale või tööpingile. Elektriohutus Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

• Ärge kasutage freesi, kui selle toitejuhe või pistik on kahjustatud.

• Kasutage ainult pikendusjuhtmeid, mis vastavad seadme võimsusklassile ning mille ristlõikepindala on vähemalt 1.5 mm

. Kui te kasutate rullile keritud pikendusjuhet, kerige juhe alati täielikult lahti. TEHNILISED ANDMED Võrgupinge 230 V~ Võrgusagedus 50 Hz Sisendvõimsus 800 W Tühijooksukiirus 0 - 3.000 /min Löögisagedus 0 - 48.000 /min Kaitseklass IP 20 Kaal 2.2 kg Puuriotsaku max. diameeter Puit 25 mm Betoon 13 mm Teras 10 mm Müra väärtused Helirõhk (L

) 91.7 dB(A) Helivõimsus (L

) 102.7 dB(A) Mõõtemääramatus (K) 3 dB(A) Vibratsioon väärtused Puurimine betooni, a h,ID

Puurimine metalli, a h,D

Mõõtemääramatus (K) 1.5 m/s

Kasutage kuulmiskaitsevahendeid. Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel. - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid. KIRJELDUS (JOON. A) Teie lööktrell on mõeldud aukude puurimiseks puitu, metalli ja plasti ning telliste ja betooni löökpuurimiseks.

3. Kiiruse reguleerimise ratas

5. Puurimise / löökpuurimise lüliti

12.Toite märgutuli OSADE VAHETAMINE Enne osade vahetamist lülitage masin alati välja ning eemaldage toitejuhe vooluvõrgust. Puuriterade vahetamine ja eemaldamine Joon. A - B Masinaga võib kasutada järgmisi puuriotsakuid:

• Betoon / müüritis (kõvasulam) Enne terade vahetamist eemaldage esmalt toitepistik seinakontaktist. Kontrollige kasutamise ajal terasid regulaarselt. Nürid terad tuleb uuesti teritada või välja vahetada.

• Avage padrun (6), keerates eesmist hülssi (11) päripäeva, hoides samal ajal tagumist hülssi (10) või keerates seda vastupäeva ja sisestades tera padruni avasse.

• Pingutage tera, keerates eesmist hülssi (11) vastupäeva, hoides samal ajal tagumist hülssi (10) või keerates seda päripäeva. Lisakäepideme paigaldamine ja eemaldamine (joon. C) Paigaldamine

• Lõdvendage lisakäepidet (8).

• Libistage lisakäepide (8) üle padruni (6).

• Keerake lisakäepide (8) soovitud asendisse.

• Eemaldage lisakäepide (8) üle padruni (6).

• Kinnitage lisakäepide (8). Sügavuspiiriku paigaldamine ja eemaldamine (joon. D) Kasutage sügavuspiirikut maksimaalse puurimissügavuse määramiseks. KASUTAMINE Sisse- ja väljalülitamine (joon. A)

• Masina sisselülitamiseks vajutage käivituslülitit (1). Mida tugevamini te käivituslülitit (1) vajutate, seda suurem on masina kiirus.

• Masina lülitamiseks pideva töö režiimile vajutage käivituslüliti (1) alla ning samal ajal vajutage alla ka käivituslüliti lukustusnupp (2).

• Pideva töö režiimist väljumiseks vajutage uuesti käivituslülitit (1).64

Suunalüliti (joon. A) Ärge muutke töötamise ajal pöörlemissuunda.

• Selleks, et padrun hakkaks pöörlema päripäeva, lükake suunalüliti (4) vasakule.

• Selleks, et padrun hakkaks pöörlema vastupäeva, lükake suunalüliti (4) paremale. Maksimaalse puurimiskiiruse määramine (joon. A) Ärge reguleerige töötamise ajal kiirust.

• Maksimaalse puurimiskiiruse suurendamiseks keerake kiiruse reguleerimise ratast (3) päripäeva.

• Maksimaalse puurimiskiiruse vähendamiseks keerake kiiruse reguleerimise ratast (3) vastupäeva. Töörežiimi valimine (joon. E) Ärgemuutketöötamiseajaltöörežiimi.

• Puurimiseks seadke lüliti (5) asendisse ”A”.

• Löökpuurimiseks seadke lüliti (5) asendisse ”B”.

PUHASTAMINE JA HOOLDAMINE

Enne puhastamist ja hooldamist lülitage masin alati välja ning eemaldage toitejuhe vooluvõrgust.

• Puhastage masinat regulaarselt pehme kuiva lapiga.

• Hoolitsege selle eest, et õhutusavadesse ei satuks tolmu ja mustust. Vajadusel kasutage tolmu ja mustuse eemaldamiseks õhutusavadest pehmet niisket lappi.

• Ebatäpsuste vältimiseks masina kasutamisel, puhastage padrunit ja puuriotsakut regulaarselt. GARANTII Tutvuge seadmega kaasas olevate garantiitingimustega. KESKKOND Kasutusest kõrvaldamine Toode, selle tarvikud ning pakend tuleb sorteerida, et tagada nende keskkonnasõbralik ringlussevõtt. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil. Toodet ja kasutusjuhendit võidakse muuta. Spetsifikatsioone võidakse muuta ilma eelneva etteteatamiseta.65
