MANUAL DE USUARIO PDM1052 Ferm

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones graves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta. Los siguientes símbolos se utilizan en el manual de usuario o en el producto: Lea el manual de usuario. Riesgo de lesiones personales. Riesgo de descarga eléctrica. Saque inmediatamente el enchufe de la toma si el cable eléctrico resulta dañado y durante la limpieza y el mantenimiento. Lleve gafas de seguridad. Lleve protección auditiva. Lleve una máscara antipolvo.19

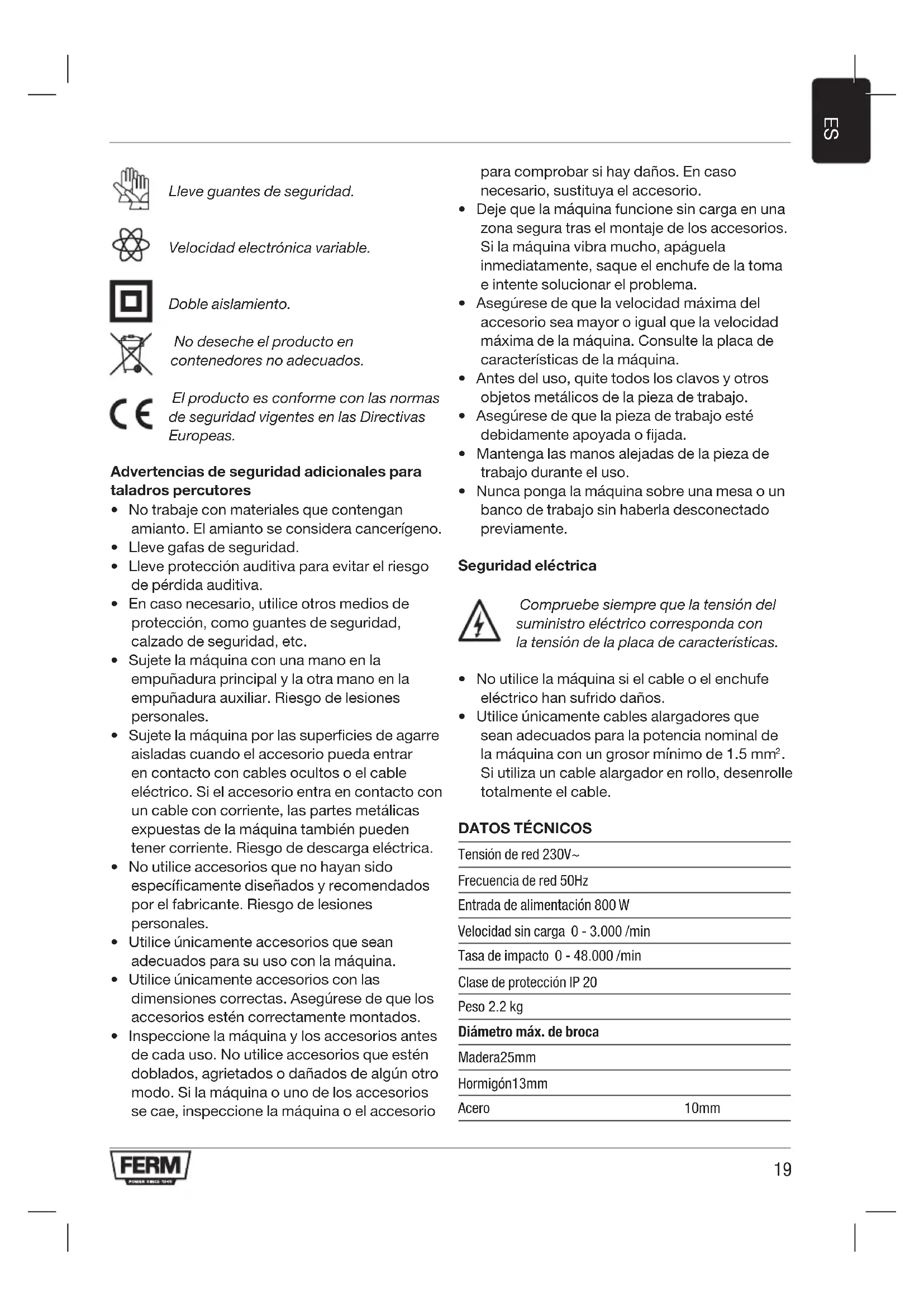

Lleve guantes de seguridad. Velocidad electrónica variable. Doble aislamiento. No deseche el producto en contenedores no adecuados. El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas. Advertencias de seguridad adicionales para taladros percutores

• No trabaje con materiales que contengan amianto. El amianto se considera cancerígeno.

• Lleve gafas de seguridad.

• Lleve protección auditiva para evitar el riesgo de pérdida auditiva.

• En caso necesario, utilice otros medios de protección, como guantes de seguridad, calzado de seguridad, etc.

• Sujete la máquina con una mano en la empuñadura principal y la otra mano en la empuñadura auxiliar. Riesgo de lesiones personales.

• Sujete la máquina por las superficies de agarre aisladas cuando el accesorio pueda entrar en contacto con cables ocultos o el cable eléctrico. Si el accesorio entra en contacto con un cable con corriente, las partes metálicas expuestas de la máquina también pueden tener corriente. Riesgo de descarga eléctrica.

• No utilice accesorios que no hayan sido específicamente diseñados y recomendados por el fabricante. Riesgo de lesiones personales.

• Utilice únicamente accesorios que sean adecuados para su uso con la máquina.

• Utilice únicamente accesorios con las dimensiones correctas. Asegúrese de que los accesorios estén correctamente montados.

• Inspeccione la máquina y los accesorios antes de cada uso. No utilice accesorios que estén doblados, agrietados o dañados de algún otro modo. Si la máquina o uno de los accesorios se cae, inspeccione la máquina o el accesorio para comprobar si hay daños. En caso necesario, sustituya el accesorio.

• Deje que la máquina funcione sin carga en una zona segura tras el montaje de los accesorios. Si la máquina vibra mucho, apáguela inmediatamente, saque el enchufe de la toma e intente solucionar el problema.

• Asegúrese de que la velocidad máxima del accesorio sea mayor o igual que la velocidad máxima de la máquina. Consulte la placa de características de la máquina.

• Antes del uso, quite todos los clavos y otros objetos metálicos de la pieza de trabajo.

• Asegúrese de que la pieza de trabajo esté debidamente apoyada o fijada.

• Mantenga las manos alejadas de la pieza de trabajo durante el uso.

• Nunca ponga la máquina sobre una mesa o un banco de trabajo sin haberla desconectado previamente. Seguridad eléctrica Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.

• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1.5 mm

Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

Tensión de red 230 V~ Frecuencia de red 50 Hz Entrada de alimentación 800 W Velocidad sin carga 0 - 3.000 /min Tasa de impacto 0 - 48.000 /min Clase de protección IP 20 Peso 2.2 kg Diámetro máx. de broca Madera 25 mm Hormigón 13 mm Acero 10 mm20

Valores de ruido Presión acústica (L

) 91.7 dB(A) Potencia acústica (L

) 102.7 dB(A) Incertidumbre (K) 3 dB(A) Valores de vibración Perforación en el concreto, a h,ID

Perforación del metal, a h,D

Lleve protección auditiva. Nivel de vibración El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas. - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo. DESCRIPCIÓN (FIG. A) El taladro percutor se ha diseñado para taladrar en madera, metal, plástico y para taladrar con percusión en ladrillo y hormigón.

1. Interruptor de encendido/apagado

3. Rueda de ajuste de velocidad

4. Interruptor de avance/retroceso

5. Interruptor para taladro / taladro con percusión

9. Tope de profundidad

12. Luz indicadora de alimentación

MONTAJE Antes del montaje, apague siempre la máquina y saque el enchufe de la toma. Cambio y extracción de brocas Fig. A - B La máquina es adecuada para utilizar las siguientes brocas:

• Hormigón / mampostería (metal duro) Antes de cambiar las brocas, desenchufe primero el enchufe de alimentación de la toma de corriente de la pared. Inspeccione regularmente las brocas durante el uso. Las brocas romas deben volver a afilarse o sustituirse.

• Abra el portaherramienta (6) girando el manguito delantero (11) en el sentido de las agujas del reloj mientras sostiene al mismo tiempo el manguito trasero (10), o girándolo en sentido contrario a las agujas del reloj, e inserte la broca en la boca del portaherramienta.

• Apriete la broca girando el manguito delantero (11) en sentido contrario a las agujas del reloj mientras sostiene al mismo tiempo el manguito trasero (10), o girándolo en el sentido de las agujas del reloj. Montaje y retirada de la empuñadura auxiliar (fig. C) Montaje

• Afloje la empuñadura auxiliar (8).

• Deslice la empuñadura auxiliar (8) sobre el portaherramientas (6).

• Sitúe la empuñadura auxiliar (8) en la posición deseada.

• Afloje la empuñadura auxiliar (8).

• Retire la empuñadura auxiliar (8) del portaherramientas (6).

• Apriete la empuñadura auxiliar (8). Montaje y retirada del tope de profundidad (fig. D) El tope de profundidad se utiliza para ajustar la profundidad de taladrado máxima. USO Encendido y apagado (fig. A)

• Para encender la máquina, presione el interruptor de encendido/apagado (1). Cuanto más presione el interruptor de encendido/ apagado (1), mayor será la velocidad de la máquina.

• Para cambiar la máquina al modo continuo, mantenga presionado el interruptor de encendido/apagado (1) y presione a la vez el botón de bloqueo (2).

• Para apagar el modo continuo, presione de nuevo el interruptor de encendido/apagado (1). Interruptor de avance/retroceso (fig. A) No cambie la dirección de rotación durante el uso.

• Para la rotación en sentido horario, deslice el interruptor de avance/retroceso (4) a la izquierda.

• Para la rotación en sentido antihorario, deslice el interruptor de avance/retroceso (4) a la derecha. Ajuste de la velocidad de taladrado máxima (fig. A) No ajuste la velocidad durante el uso.

• Gire la rueda de ajuste de velocidad (3) en sentido horario para aumentar la velocidad de taladrado máxima.

• Gire la rueda de ajuste de velocidad (3) en sentido antihorario para disminuir la velocidad de taladrado máxima. Ajuste del modo de funcionamiento (fig. E) No cambie el modo de funcionamiento durante el uso.

• Sitúe el interruptor (5) en la posición ”A” para taladrar.

• Sitúe el interruptor (5) en la posición ”B” para taladrar con percusión.

LIMPIEZA Y MANTENIMIENTO

Antes de la limpieza y el mantenimiento, apague siempre la máquina y saque el enchufe de la toma.

• Limpie la carcasa periódicamente con un paño suave.

• Mantenga las ranuras de ventilación libres de polvo y suciedad. En caso necesario, utilice un paño suave humedecido para eliminar el polvo y la suciedad de las ranuras de ventilación.

• Limpie regularmente el portaherramientas y la broca para evitar imprecisiones durante el uso. GARANTÍA Consulte las condiciones de la garantía adjunta. MEDIO AMBIENTE Desechado El producto, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente. Sólo para países CE No deseche las herramientas eléctricas con los residuos domésticos. De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su implementación en el derecho nacional, las herramientas eléctricas que dejen de funcionar deben recogerse por separado y desecharse de forma respetuosa con el medio ambiente. El producto y el manual de usuario están sujetos a cambios. Las especificaciones pueden modificarse sin previo aviso.22
