MANUAL I PËRDORUESIT AGM1088 Ferm

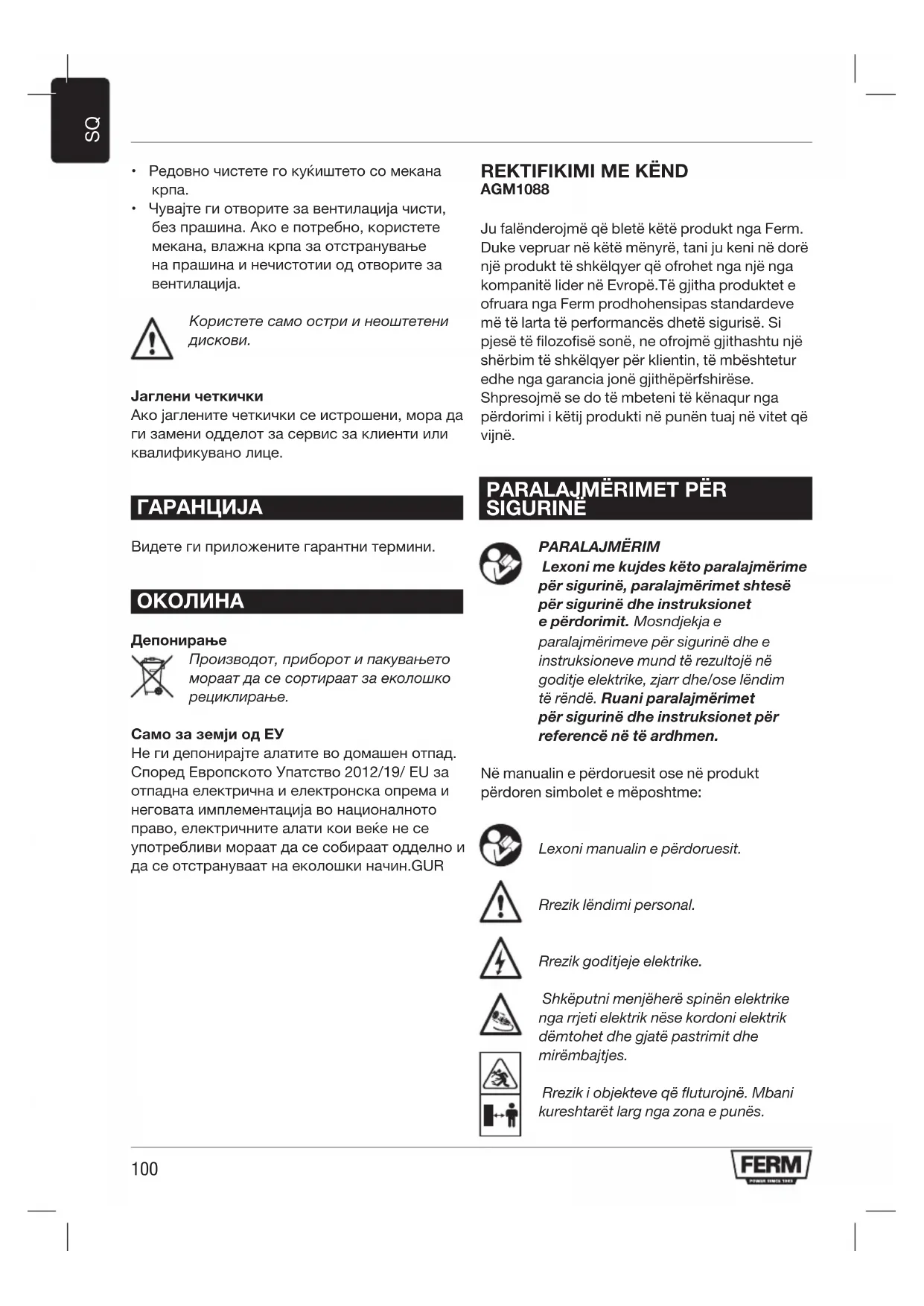

AGM1088 Ju falënderojmë që bletë këtë produkt nga Ferm. Duke vepruar në këtë mënyrë, tani ju keni në dorë një produkt të shkëlqyer që ofrohet nga një nga kompanitë lider në Evropë.Të gjitha produktet e ofruara nga Ferm prodhohensipas standardeve më të larta të performancës dhetë sigurisë. Si pjesë të filozofisë sonë, ne ofrojmë gjithashtu një shërbim të shkëlqyer për klientin, të mbështetur edhe nga garancia jonë gjithëpërfshirëse. Shpresojmë se do të mbeteni të kënaqur nga përdorimi i këtij produkti në punën tuaj në vitet që vijnë.

SIGURINË PARALAJMËRIM Lexoni me kujdes këto paralajmërime për sigurinë, paralajmërimet shtesë për sigurinë dhe instruksionet e përdorimit. Mosndjekja e paralajmërimeve për sigurinë dhe e instruksioneve mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim të rëndë. Ruani paralajmërimet për sigurinë dhe instruksionet për referencë në të ardhmen. Në manualin e përdoruesit ose në produkt përdoren simbolet e mëposhtme: Lexoni manualin e përdoruesit. Rrezik lëndimi personal. Rrezik goditjeje elektrike. Shkëputni menjëherë spinën elektrike nga rrjeti elektrik nëse kordoni elektrik dëmtohet dhe gjatë pastrimit dhe mirëmbajtjes. Rrezik i objekteve që fluturojnë. Mbani kureshtarët larg nga zona e punës.101

Vendosni syze mbrojtëse. Përdorni mbrojtje për dëgjimin. Vishni doreza sigurie Mos e shtypni butonin e bllokimit të boshtit kur motori është duke punuar. Rrezik zjarri. Izolim i dyfishtë. Mos e hidhni produktin në kazanë mbetjesh të papërshtatshëm. Produkti është në përputhje me standardet e zbatueshme për sigurinë në direktivat evropiane. Paralajmërime shtesë për sigurinë për gurët rektifikues me kënd

• Kjo pajisje është projektuar për t’u përdorur si pajisje rektifikimi ose makinë për prerje me gur abraziv. Pajisja nuk është e përshtatshme për punë të tilla, si p.sh. smerilimi, pastrimi me furçë teli, lustrimi etj. Rrezik lëndimi personal.

• Mos përdorni aksesorë që nuk janë projektuar dhe nuk rekomandohen në mënyrë specifike nga prodhuesi. Rrezik lëndimi personal.

• Kontrolloni pajisjen dhe aksesorët përpara çdo përdorimi. Mos përdorni aksesorë që janë përkulur, plasaritu apo janë dëmtuar në një mënyrë tjetër. Nëse pajisja ose një nga aksesorët rrëzohet në tokë, kontrolloni pajisjen ose aksesorin për dëmtim. Nëse nevojitet, ndërroni aksesorin.

• Pas montimit të aksesorëve vëreni pajisjen në punë pa ngarkesë në një zonë të sigurt. Nëse pajisja dridhet shumë, fikeni atë menjëherë, shkëputni spinën elektrike nga rrjeti elektrik dhe provoni të zgjidhni problemin.

• Sigurohuni që shpejtësia maksimale e diskut rektifikues është më e madhe ose e barabartë me shpejtësinë maksimale të pajisjes. Shihni etiketën e parametrave në pajisje.

• Përdorni vetëm disqe rektifikues që kanë trashësinë e duhur dhe diametrin e jashtëm të duhur. Shihni etiketën e parametrave në pajisje.

• Sigurohuni që diametri i boshtit i diskut rektifikues, i rondelave, i dadove të shtrëngimit etj. përputhet me diametrin e boshtit të pajisjes.

• Sigurohuni që disku rektifikues është montuar në mënyrën e duhur. Mos përdorni përshtatës ose mjete të tjera ndihmëse për të montuar disqe rektifikuese që kanë diametër tjetër boshti. SQ

• Përdorni vetëm disqe abrazive që rekomandohen nga prodhuesi. Përdorni vetëm mbrojtëse që janë projektuar posaçërisht për disk rektifikues.

• Përdorni vetëm disqe rektifikues që janë të përshtatshëm për përdorimin e synuar. Për shembull: mos smeriloni me faqen anësore të një disku prerës.

• Mos e përdorni pajisjen pa mbrojtëse. Montoni mbrojtësen në mënyrë të sigurt për siguri maksimale. Sigurohuni që përdoruesi është i mbrojtur nga disku rektifikues sa më shumë të jetë e mundur.

• Sigurohuni që materiali i punës është mbështetur ose fiksuar siç duhet.

• Vendosni syze mbrojtëse. Përdorni mbrojtje për dëgjimin. Vendosni maskë kundër pluhurit. Nëse nevojitet, përdorni mjete të tjera mbrojtëse, si p.sh. doreza sigurie, këpucë sigurie etj. Rrezik lëndimi personal.

• Mbani kureshtarët larg nga zona e punës. Sigurohuni që i gjithë personeli në zonën e punës të ketë pajisje mbrojtëse. Rrezik lëndimi personal.

• Mbajeni kordonin elektrik larg nga disku rektifikues që rrotullohet. Nëse kordoni elektrik prek diskun që rrotullohet, duart ose krahët tuaj mund të bien në kontakt me diskun rektifikues. Rrezik lëndimi personal.

• Mbajeni pajisjen nga sipërfaqet e izoluara të dorezës, aty ku disku rektifikues mund të bjerë në kontakt me tela ose kabllo elektrike të padukshme. Nëse disku rektifikues bie në kontakt me tela “nën tension”, pjesët metalike të ekspozuara të pajisjes mund të marrin gjithashtu “nën tension”. Rrezik goditjeje elektrike.

• Mos e përdorni pajisjen kur jeni duke e mbajtur anash trupit tuaj. Rrezik lëndimi personal.

• Mos e përdorni pajisjen në detale që kërkojnë thellësi rektifikimi më të madhe sesa thellësia maksimale rektifikuese e diskut.102

• Mos përdorni aksesorë që kërkojnë përdorimin e lëngjeve ftohëse. Rrezik goditjeje elektrike.

• Mos e përdorni pajisjen në afërsi të materialeve të ndezshme. Rrezik zjarri.

• Mos punoni në materiale që përmbajnë asbest. Asbesti konsiderohet si material që shkakton kancer.

• Mos punoni në metale me përmbajtje magnezi më të lartë se 80%.

• Bëni kujdes sepse disku rektifikues vazhdon të rrotullohet për pak kohë pas fikjes së pajisjes. Mos tentoni ta ndaloni vetë diskun rektifikues.

• Asnjëherë mos e ulni pajisjen mbi një tavolinë apo bankë pune përpara se ta keni fikur atë.

• Pastroni rregullisht kanalet e ajrimit. Rrezik goditjeje elektrike. Kundërgoditja është një reagim i papritur ndaj një disku rektifikues të bllokuar, të ngecur ose të përdredhur, e cila bën që pajisja të ngrihet lart dhe të dalë nga materiali që punohet, në drejtim të përdoruesit. Nëse disku rektifikues bllokohet ose ngec ngushtë në prerje, disku rektifikues bllokohet dhe pajisja shtyhet mbrapsht me shpejtësi në drejtim të përdoruesit. Nëse disku rektifikues përdridhet në prerje, buza e pasme e diskut mund të gërryejë në sipërfaqen e sipërme të detalit, duke bërë që disku rektifikues të ngrihet lart nga kanali i prerjes dhe të kërcejë mbrapsht drejt përdoruesit. Kundërgoditja është rezultat i përdorimit të gabuar të pajisjes dhe/ose i kushteve apo i procedurave të gabuara të punës. Kundërgoditja mund të shmanget duke marrë masat e duhura të kujdesit:

• Mbajeni fort pajisjen me të dyja duart. Mbajini krahët në një pozicion që t’i rezistojnë kundërgoditjes. Poziciononi trupin në njërën anë të diskut rektifikues, por jo në të njëjtën vijë me diskun. Kundërgoditja mund të bëjë që disku rektifikues të kërcejë mbrapsht drejt përdoruesit. Nëse merren masat e duhura, përdoruesi mund t’i mbajë nën kontroll forcat e kundërgoditjes.

• Bëni kujdes të veçantë kur përdorni pajisjen në cepa, buzë të mprehta etj. Sigurohuni që disku rektifikues të mos ngecë. Rrezik kundërgoditjeje.

• Nëse disku rektifikues ngec ose nëse ju ndërpritni prerjen për çfarëdo lloj arsyeje, lëshoni çelësin e ndezjes/fikjes dhe mbajeni pajisjen të palëvizur në material derisa disku të ndalojë plotësisht. Asnjëherë mos tentoni ta hiqni pajisjen nga materiali apo ta tërhiqni pajisjen mbrapsht kur disku rektifikues është në lëvizje. Rrezik kundërgoditjeje.

• Mos përdorni disqe rektifikues jo të mprehtë ose disqe të dëmtuara. Disqet rektifikues të pamprehur apo të montuar gabim krijojnë prerje të ngushta, të cilat shkaktojnë fërkim shumë të lartë dhe kundërgoditje dhe rrisin rrezikun që disku rektifikues të bllokohet.

• Mos përdorni disk sharre të dhëmbëzuar. Mos përdorni disqe për gdhendjen e drurit për zinxhir prerës. Rrezik lëndimi personal. Siguria elektrike Kontrolloni gjithmonë nëse tensioni i ushqimit elektrik përputhet me tensionin në etiketën e parametrave.

• Kontrolloni gjithmonë nëse tensioni i ushqimit elektrik përputhet me tensionin në etiketën e parametrave.

• Përdorni vetëm ato kabllo zgjatuese që janë tëpërshtatshme për klasifikimin e fuqisë së pajisjes, me seksion minimal teli prej 1,5 mm

Nëse përdorni kabllo zbatuesme rokelë, hapni gjithmonë plotësisht të gjithë kabllon. Të dhënat teknike AGM1088 Tensioni 230-240 V~ Frekuenca 50 Hz Fuqia në hyrje 2500 W Shpejtësia pa ngarkesë 6500/min Disku rektifikues Diametri 230 mm Vrima e boshtit 22.2 mm Fileto e boshtit M14 Pesha 5.78 kg Zhurma dhe vibrimi Presioni i tingullit (Lpa) (K=3dB) 93 dB(A) Fuqia akustike (Lwa) (K=3dB) 104 dB(A) Vibrimi (K=1.5 m/s

Niveli i vibrimit Niveli i lëshimit të vibrimit i deklaruar në këtë manual përdorimi është matur në përputhje me një provë të standardizuar që jepet në standardin EN 60745; ai mund të përdoret për të krahasuar një vegël pune me një tjetër, dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur vegla e punës përdoret për përdorimet e përmendura;103

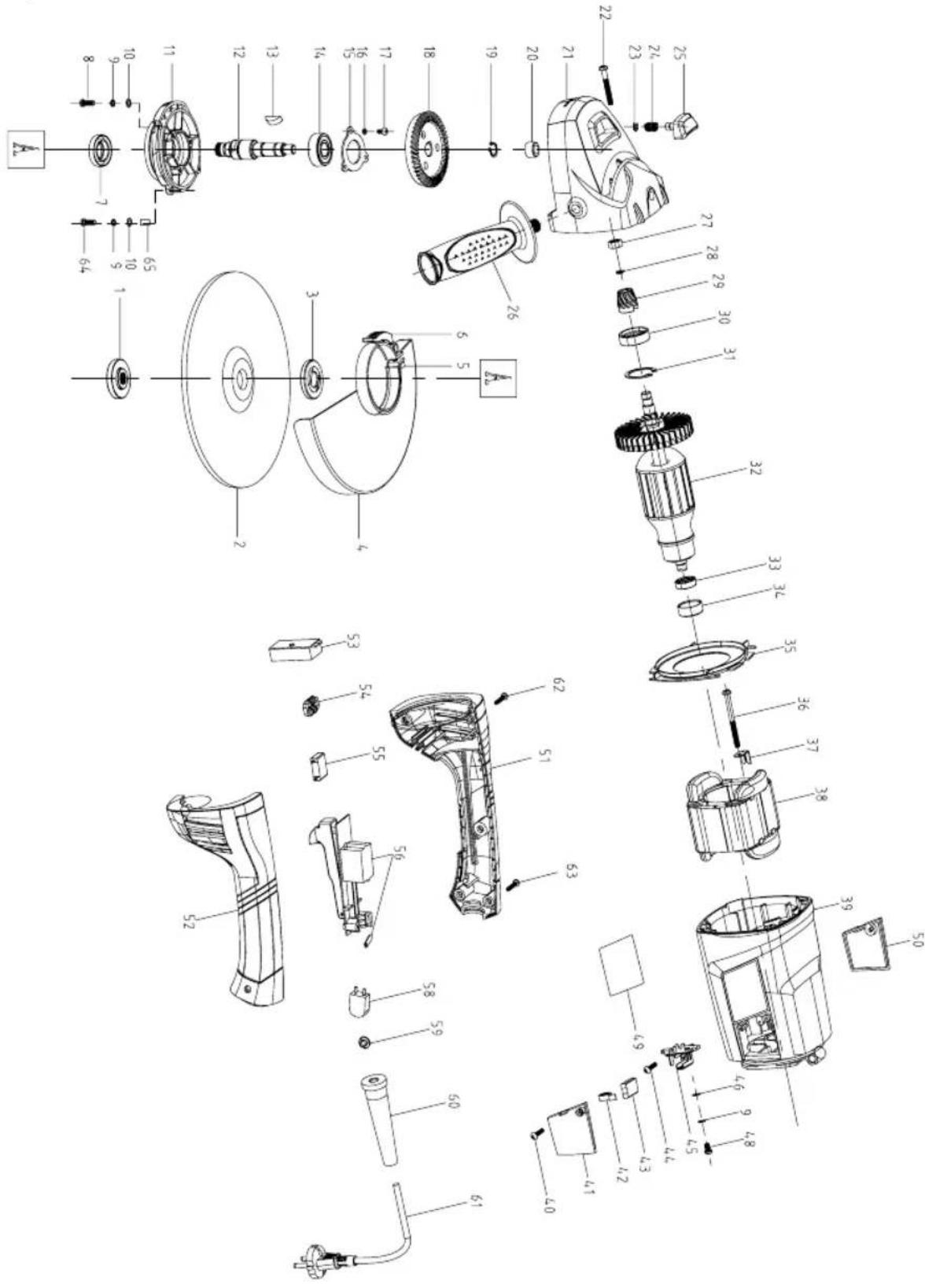

- Përdorimi i veglës së punës për aplikime të tjera ose me aksesorë jo të mirëmbajtur siç duhet mund të rrisë ndjeshëm nivelin e ekspozimit; - Kohët kur vegla e punës fiket ose kur është në funksionim por jo duke kryer punë realisht mund të reduktojnë ndjeshëm nivelin e ekspozimit. Mbroni veten ndaj efekteve të vibrimit duke mirëmbajtur veglat e punës dhe aksesorët e tyre, duke i mbajtur duart e ngrohta dhe duke organizuar mënyrën tuaj të punës Përdorni mbrojtje për dëgjimin.. PËRSHKRIMI (FIG. A) Ky gur rektifikimi me kënd është projektuar për rektifikimin dhe prerjen e muraturës dhe të hekurit.

1. Çelësi i ndezjes/fikjes

2. Butoni i bllokimit të boshtit

KOMPLETIMI Përpara kompletimit, fikni gjithmonë pajisjen dhe shkëputni spinën elektrike nga rrjeti elektrik. Montimi dhe heqja e mbrojtëses dhe diskut rektifikues (fig. B) Mos e përdorni pajisjen pa mbrojtëse. Montimi

• Vendoseni pajisjen mbi një tavolinë me boshtin (3) të drejtuar lart.

• Mbani shtypur butonin e bllokimit të boshtit (2) dhe hiqni flanxhën (7) duke përdorur çelësin e flanxhës (8).

• Montoni mbrojtësen (4). Mbërtheni mbrojtësen (4) duke shtrënguar vidën (11) dhe dadon (12).

• Mbani shtypur butonin e bllokimit të boshtit (2) dhe montoni flanxhën (7) duke përdorur çelësin e flanxhës (8). Heqja

• Vendoseni pajisjen mbi një tavolinë me boshtin (3) të drejtuar lart.

• Mbani shtypur butonin e bllokimit të boshtit (2) dhe hiqni flanxhën (7) duke përdorur çelësin e flanxhës (8).

• Hiqni mbrojtësen (4) duke liruar vidën (11) dhe dadon (12).

• Mbani shtypur butonin e bllokimit të boshtit (2) dhe montoni flanxhën (7) duke përdorur çelësin e flanxhës (8). Montimi dhe heqja e dorezës ndihmëse (fig. C) Montimi

• Mbërtheni dorezën ndihmëse (6) në një nga vrimat e montimit (13). Heqja

• Lironi dorezën ndihmëse (6) nga vrima e montimit (13). PËRDORIMI Ndezja dhe fikja (fig. A)

• Për të drejtuar pajisjen, shtypni release (1a) në pjesën e përparme, pastaj shtypni on / off switch (1b).

• Për të kaluar në makinë off, lirimin On / off switch (1b).

PASTRIMI DHE MIRËMBAJTJA

Përpara pastrimit dhe mirëmbajtjes, fikni gjithmonë pajisjen dhe shkëputni spinën elektrike nga rrjeti elektrik.

• Pastroni rregullisht trupin e pajisjes me një leckë të butë.104

• Mbani të pastra pa pluhur dhe pa papastërti kanalet e ajrimit. Nëse nevojitet, përdorni një leckë të butë të lagësht për të larguar pluhurin dhe papastërtitë nga kanalet e ajrimit. Përdorni vetëm disqe rektifikues të mprehtë dhe jo të dëmtuar. Karbonçinat Nëse karbonçinat konsumohen, ato duhen ndërruar nga departamenti i prodhuesit për shërbimin ndaj klientit ose nga një person me kualifikim të ngjashëm. GARANCIA Shihni kushtet e garancisë bashkëlidhur. MJEDISI Eliminimi Produkti, aksesorët dhe paketimi i tij duhet të ndahen më vete për një riciklim miqësor për mjedisin. Vetëm për vendet e KE-së Mos i hidhni veglat elektrike të punës në mbetjet familjare. Sipas direktivës evropiane 2012/19/BE për mbetjet nga pajisjet elektrike dhe elektronike dhe zbatimit të saj në legjislacionin kombëtar, veglat elektrike të punës që nuk janë më të përdorshme duhet të mblidhen të ndara dhe të eliminohen në një mënyrë miqësore për mjedisin. Duke vepruar në këtë mënyrë, tani ju keni në dorë një produkt të shkëlqyer që ofrohet nga një nga kompanitë lider në Evropë. Të gjitha produktet e ofruara nga Ferm prodhohen sipas standardeve më të larta të performancës dhe të sigurisë. Si pjesë të filozofisë sonë, ne ofrojmë gjithashtu një shërbim të shkëlqyer për klientin, të mbështetur edhe nga garancia jonë gjithëpërfshirëse. Shpresojmë se do të mbeteni të kënaqur nga përdorimi i këtij produkti në punën tuaj në vitet që vijnë.105 Spare parts list No. Description Position 503312 Outer flange 1 503313 Inner flange 3 503314 Open guard complete 4..6 503315 Spindle bearing 14 503316 Big gear 18 503317 Needle bearing 20 503318 Gearbox 21 503319 Side handle 26 503320 Front rotor bearing 30 503321 Rotor 32 503322 Stator 38 503323 Carbon brush cap ( 2 pcs ) 41 503324 Carbon brush set ( 2 pcs ) 43 503325 Carbon brush holder set complete ( 2 pcs ) 42, 44, 45 503326 soft start 53 503327 Switch 56 503328 Power light 58 503329 Shaft + wedge 12, 13 503330 Spindel lock 23..25 503331 Pinion gear + nut 27..29 503332 Rear rotor bearing + Sleeve 33, 34 503333 Disc exchange wrench106 Exploded view107 EN 60745-1, EN 60745-2-3, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, 2006/42/EC, 2011/65/EU, 2012/19/EU, 2014/30/EU Zwolle, 01-02-2021 H.G.F Rosberg CEO FERM FERM - Lingenstraat 6 - 8028 PM - Zwolle - The Netherlands (EN)
