INSTRUKCJA OBSŁUGI AGM1088 Ferm

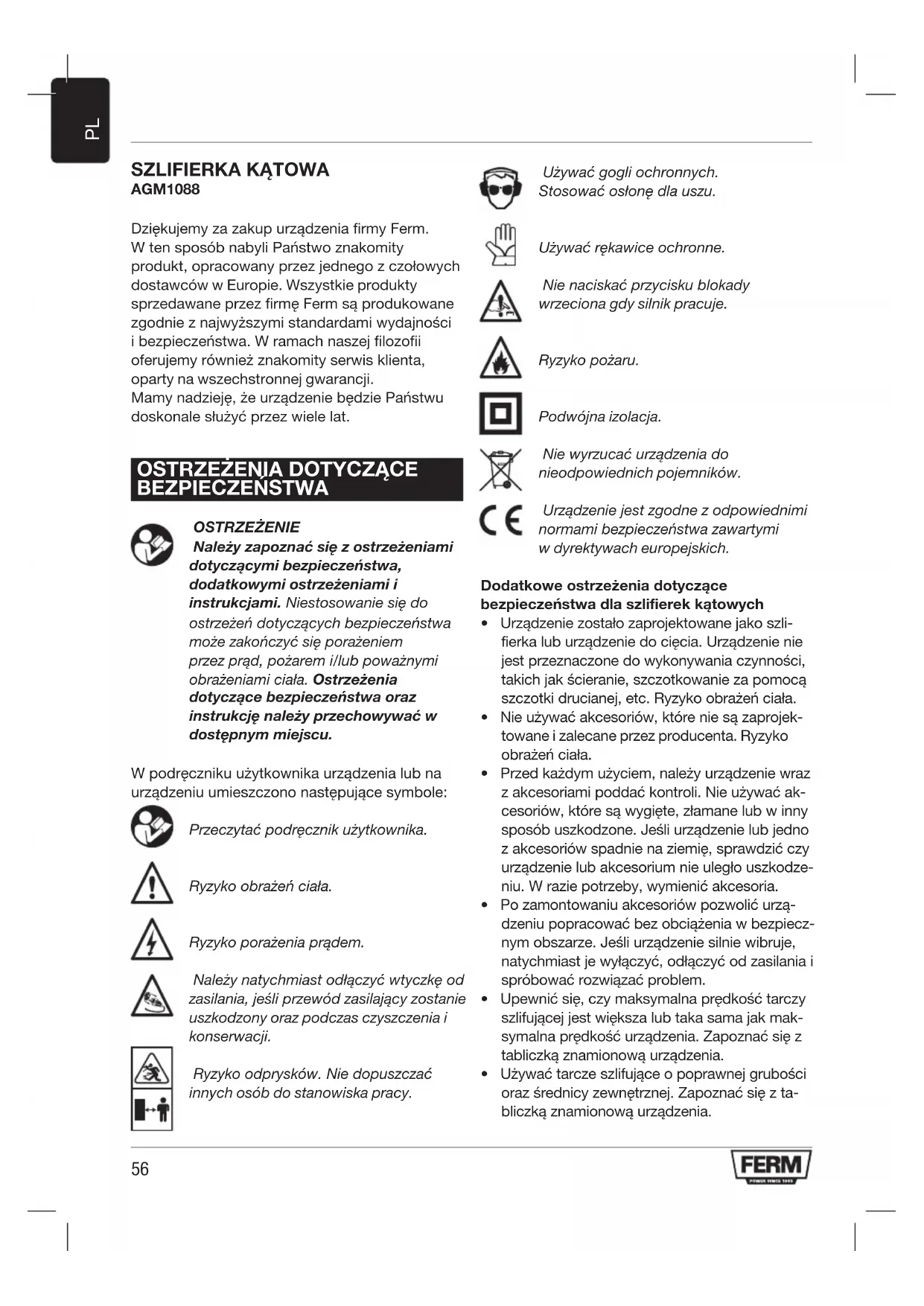

AGM1088 Dziękujemy za zakup urządzenia firmy Ferm. W ten sposób nabyli Państwo znakomity produkt, opracowany przez jednego z czołowych dostawców w Europie. Wszystkie produkty sprzedawane przez firmę Ferm są produkowane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa. W ramach naszej filozofii oferujemy również znakomity serwis klienta, oparty na wszechstronnej gwarancji. Mamy nadzieję, że urządzenie będzie Państwu doskonale służyć przez wiele lat.

OSTRZEŻENIA DOTYCZĄCE

BEZPIECZEŃSTWA OSTRZEŻENIE Należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, dodatkowymi ostrzeżeniami i instrukcjami. Niestosowaniesiędo ostrzeżeńdotyczącychbezpieczeństwa możezakończyćsięporażeniem przezprąd,pożaremi/lubpoważnymi obrażeniamiciała.Ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję należy przechowywać w dostępnym miejscu. W podręczniku użytkownika urządzenia lub na urządzeniu umieszczono następujące symbole: Przeczytaćpodręcznikużytkownika. Ryzykoobrażeńciała. Ryzykoporażeniaprądem. Należynatychmiastodłączyćwtyczkęod zasilania,jeśliprzewódzasilającyzostanie uszkodzony oraz podczas czyszczenia i konserwacji. Ryzykoodprysków.Niedopuszczać innych osób do stanowiska pracy. Używaćgogliochronnych. Stosowaćosłonędlauszu. Używaćrękawiceochronne. Nienaciskaćprzyciskublokady wrzeciona gdy silnik pracuje. Ryzykopożaru. Podwójna izolacja. Niewyrzucaćurządzeniado nieodpowiednich pojemników. Urządzeniejestzgodnezodpowiednimi normamibezpieczeństwazawartymi w dyrektywach europejskich. Dodatkowe ostrzeżenia dotyczące bezpieczeństwa dla szlifierek kątowych

• Urządzenie zostało zaprojektowane jako szli- fierka lub urządzenie do cięcia. Urządzenie nie jest przeznaczone do wykonywania czynności, takich jak ścieranie, szczotkowanie za pomocą szczotki drucianej, etc. Ryzyko obrażeń ciała.

• Nie używać akcesoriów, które nie są zaprojek- towane i zalecane przez producenta. Ryzyko obrażeń ciała.

• Przed każdym użyciem, należy urządzenie wraz z akcesoriami poddać kontroli. Nie używać ak- cesoriów, które są wygięte, złamane lub w inny sposób uszkodzone. Jeśli urządzenie lub jedno z akcesoriów spadnie na ziemię, sprawdzić czy urządzenie lub akcesorium nie uległo uszkodze- niu. W razie potrzeby, wymienić akcesoria.

• Po zamontowaniu akcesoriów pozwolić urzą- dzeniu popracować bez obciążenia w bezpiecz- nym obszarze. Jeśli urządzenie silnie wibruje, natychmiast je wyłączyć, odłączyć od zasilania i spróbować rozwiązać problem.

• Upewnić się, czy maksymalna prędkość tarczy szlifującej jest większa lub taka sama jak mak- symalna prędkość urządzenia. Zapoznać się z tabliczką znamionową urządzenia.

• Używać tarcze szlifujące o poprawnej grubości oraz średnicy zewnętrznej. Zapoznać się z ta- bliczką znamionową urządzenia.57

• Zapewnić, aby średnica wrzeciona tarcz szlifu- jących, odstępników, nakrętek naprężających odpowiadała średnicy wrzeciona urządzenia.

• Upewnić się, czy tarcza szlifująca jest prawi- dłowo zamontowana. Nie używać adapterów lub innych urządzeń pomocniczych do monto- wania tarcz szlifujących o innej średnicy wrze- ciona.

• Używać tarcze szlifujące zalecane przez pro- ducenta. Używać osłony specjalnie zaprojek- towane dla tarcz szlifujących.

• Używać tarcze szlifujące właściwe dla danego zastosowania. Na przykład: nie szlifować za pomocą bocznej strony tarczy tnącej.

• Nie używać urządzenia bez osłony. Zamoco- wać osłonę w celu zwiększenia bezpieczeń- stwa. Zapewnić, aby użytkownik był zabez- pieczony przed tarczą szlifującą w możliwie najlepszy sposób.

• Upewnić się, czy obrabiany przedmiot jest właściwie podtrzymywany lub zamocowany.

• Używać gogli ochronnych. Stosować osłonę dla uszu. Nosić maskę przeciwpyłową. W razie potrzeby, używać środki ochronne, takie jak rękawice ochronne, obuwie ochronne, etc. Ry- zyko obrażeń ciała.

• Nie dopuszczać osób postronnych do stano- wiska pracy. Upewnić się, czy wszystkie osoby w obszarze pracy używają sprzęt ochronny. Ryzyko obrażeń ciała.

• Przewody zasilające utrzymywać z dala od obracających się tarcz szlifujących. Jeśli prze- wód zasilający dotknie tarczę szlifującą, ręce użytkownika mogą wejść w kontakt z obraca- jącą się tarczą. Ryzyko obrażeń ciała.

• Przytrzymywać urządzenie za izolowane po- wierzchnie uchwytu, gdyż tarcza szlifująca może naruszyć ukryte przewody lub kable sie- ci elektrycznej. Jeśli tarcza szlifująca zetknie się z przewodem elektrycznym znajdującym się pod napięciem, metalowe części urządze- nia mogą również znajdować się pod napię- ciem. Ryzyko porażenia prądem.

• Nie używać urządzenia, podczas przenoszenia z miejsca na miejsce. Ryzyko obrażeń ciała.

• Nie używać urządzenia na przedmiotach, któ- rych szlifowanie wymaga maksymalnej głębo- kości szlifowania przekraczającej maksymalną głębokość szlifowania tarczy szlifującej.

• Nie stosować akcesoriów wymagających chło- dzenia cieczą. Ryzyko porażenia prądem.

• Nie używać urządzenia w pobliżu materiałów łatwopalnych. Ryzyko pożaru.

• Nie wolno pracować na materiałach zawierają- cych azbest. Azbest jest produktem rakotwór- czym.

• Nie pracować z metalami zawierającymi ma- gnez w ilości większej niż 80%.

• Należy pamiętać, że tarcze szlifujące obracają się przez pewien czas po wyłączeniu urządze- nia. Nie próbować samodzielnie zatrzymywać obracających się tarcz szlifujących.

• Nigdy nie kłaść urządzenia na stole czy pulpicie przed jego wyłączeniem.

• Regularnie czyścić otwory wentylacyjne. Ryzyko porażenia prądem. Odrzut to niespodziewana reakcja urządzenia w przypadku źle zaciśniętej, zablokowanej lub źle ustawionej tarczy szlifującej, w wyniku czego do- chodzi do podniesienia urządzenia i odrzucenia szlifowanego przedmiotu w kierunku użytkownika. Jeśli tarcza szlifująca zaciśnie się w szlifowanym przedmiocie, tarcza szlifująca ulega zablokowaniu a urządzenie jest odrzucane się w kierunku użytkow- nika. Jeśli tarcza szlifująca ulegnie skręceniu, tylna krawędź tarczy szlifującej może wbić się w górną powierzchnię szlifowanego przedmiotu, co spowo- duje wypadnięcie tarczy szlifującej z linii szlifowania i odskoczenie urządzenia w kierunku użytkownika. Odrzut jest wynikiem nieprawidłowego użytkowa- nia urządzenia oraz/lub nieprawidłowych procedur lub warunków pracy. Sytuacji wystąpienia odrzutu można uniknąć stosując następujące środki ostroż- ności:

• Trzymać urządzenie oburącz. Umieścić ramiona w taki sposób, aby stawiały opór siłom odrzutu. Stać po dowolnej stronie tarczy szlifującej, ale nie w jednej linii z tarczą szlifującą. Odrzut może spowodować, że tarcza tnąca odskoczy do tyłu. Jeżeli zostaną zachowane właściwe środki ostrożności, siły odrzutu mogą być kontrolowa- ne przez użytkownika.

• Zachować szczególną ostrożności podczas używania urządzenia w narożnikach, na ostrych krawędziach, etc. Zapewnić, aby tarcza szlifują- ca nie blokowała się. Ryzyko odrzutu.

• Jeśli tarcza szlifująca ulegnie zablokowaniu lub w przypadku zranienia się, zwolnić przełącznik wł./wył. i trzymać urządzenie nieruchomo w szlifowanym przedmiocie do momentu, gdy tar-58

cza szlifująca zupełnie przestanie sie obracać. Nie próbować wyjmować urządzenia ze szlifo- wanego przedmiotu lub ciągnąć go do tyłu, gdy tarcza szlifująca jest w ruchu. Ryzyko odrzutu.

Nie używać tępych lub uszkodzonych tarcz szlifujących. Nienaostrzone lub niepoprawnie zamontowane tarcze szlifujące mogą powodo- wać wąskie cięcia, co z kolei może powodować nadmierne tarcie oraz odrzut, a także zwiększać ryzyko zablokowania tarczy szlifującej.

• Nie używać zębatych tarcz tnących. Nie używać ostrz do drzeworytnictwa dla pił łańcuchowych. Ryzyko obrażeń ciała. Bezpieczeństwo elektryczne Zawszesprawdzać,czynapięciewsieci odpowiadanapięciunatabliczce znamionowejurządzenia.

• Nie używać urządzenia, jeśli przewód zasilający lub wtyczka jest uszkodzona.

• Używać wyłącznie takich przedłużaczy, które są odpowiednie dla mocy znamionowej urządzenia, o średnicy minimum 1,5 mm

. W przypadku używania przedłużacza na szpuli, całkowicie rozwinąć przewód. Dane techniczne AGM1088 Napięcie w sieci    230-240 V~ Częstotliwość w sieci    50 Hz Moc wejściowa  2500 W Prędkość bez obciążenia    6500/min Tarcza szlifująca   Średnica  230 mm Otwór 22.2 mm Gwint wrzeciona M14 Ciężar  5.78 kg Hałas i wibracje Ciśnienie dźwięku (Lpa) (K=3dB)  93 dB(A) Moc akustyczna (Lwa) (K=3dB) 104 dB(A) Wibracje (K=1.5 m/s

Poziom wibracji Poziom emisji wibracji podany na końcu tej instrukcji został zmierzony zgodnie z testem standaryzowanym podanym w EN 60745; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań - używanie narzędzia do innych zadań, lub z innymi albo źle utrzymanymi akcesoriami, może znacząco zwiększyć poziom narażenia - przypadki, kiedy narzędzie jest wyłączone lub jest czynne, ale aktualnie nie wykonuje zadania, mogą znacząco zmniejszyć poziom narażenia Należy chronić się przed skutkami wibracji przez konserwację narzędzia i jego akcesoriów, zakładanie rękawic i właściwą organizację pracy Stosowaćosłonędlauszu. OPIS (RYS. A) Szlifierka kątowa została zaprojektowana do szlifowania oraz cięcia kamienia i stali.

1. Przełącznik wł./wył.

2. Przycisk blokady wrzeciona

6. Uchwyt pomocniczy

MONTAŻ Przedmontażemnależyzawszewyłączyć urządzenieiodłączyćodsiecizasilającej. Montaż i zdejmowanie osłony & tarczy szlifującej (rys. B) Nieużywaćurządzeniabezosłony. Montaż

• Umieścić urządzenie na stole z wrzecionem (3) skierowanym w górę.

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zdjąć kołnierz (7).

• W razie potrzeby, zdjąć tarczę szlifującą (9).

• Zdjąć kołnierz (10).

• Zamontować osłonę (4). Zabezpieczyć osłonę (4) poprzez dokręcenie śrub (11) i nakrętki (12).

• Zamontować kołnierz (10).

• W razie potrzeby, zamontować tarczę szlifującą (9).59

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zamontować kołnierz (7). Zdejmowanie

• Umieścić urządzenie na stole z wrzecionem (3) skierowanym w górę.

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zdjąć kołnierz (7).

• W razie potrzeby, zdjąć tarczę szlifującą (9).

• Zdjąć kołnierz (10).

• Zdjąć osłonę (4) poprzez odkręcenie śrub (11) i nakrętki (12).

• Zamontować kołnierz (10).

• W razie potrzeby, zamontować tarczę szlifującą (9).

• Utrzymując przycisk blokady wrzeciona (2) w pozycji wciśniętej, za pomocą klucza do kołnierza (8) zamontować kołnierz (7). Montaż oraz zdejmowanie uchwytu pomocniczego (rys. C) Montaż

• Przykręcić uchwyt pomocniczy (6) do jednego z otworów mocujących (13). Zdejmowanie

• Odkręcić uchwyt pomocniczy (6) z otworu montażowego (13).

Włączanie i wyłączanie (rys. A)

• Aby włączyć maszynę, wcisnąć przycisk blokady (1a) do przodu, po czym wcisnąć włącznik (1b).

• Aby wyłączyć maszynę, zwolnić włącznik (1b).

CZYSZCZENIE I KONSERWACJA

Przedczyszczeniemikonserwacjąnależy zawszewyłączyćurządzenie iodłączyćodsiecizasilającej.

• Regularnie czyścić obudowę za pomocą miękkiej szmatki.

• Usuwać pył i zanieczyszczenia z otworów wentylacyjnych. W razie konieczności użyć miękkiej, wilgotnej szmatki do usunięcia pyłu i zanieczyszczeń z otworów wentylacyjnych. Należyużywaćwyłącznieostrychinie uszkodzonychtarczszlifujących. Szczotki węglowe Jeśli szczotki węglowe ulegną zużyciu, muszą zostać wymienione przez dział obsługi klienta lub upoważnioną do tego osobę. GWARANCJA Należy zapoznać się z dołączonymi warunkami gwarancji. ŚRODOWISKO Utylizacja Produkt,akcesoriaiopakowanienależy przekazaćdoprzyjaznegośrodowisku recyklingu. Tylko dla krajów Komisji Europejskiej Nie wolno wyrzucać elektronarzędzi do domowych śmietników. Zgodnie z Dyrektywą Europejską nr 2012/19/EU dotyczącą Utylizacji Wyposażenia Elektrycznego i Elektronicznego i jej wdrożeniem w krajowe prawo, nieużywane elektronarzędzia należy gromadzić oddzielnie i utylizować w sposób przyjazny dla środowiska.60
