Producttype	Haakse slijper
Merk	Ferm
Model	AGM1088
Netspanning	230-240 V ~
Netfrequentie	50 Hz
Vermogen	2500 W
Onbelast toerental	6500 min⁻¹
Slijpschijfdiameter	230 mm
Asgat van de slijpschijf	22,2 mm
Asdraad	M14
Gewicht	5,78 kg
Geluidsdrukniveau (Lpa)	93 dB(A) (K=3 dB)
Geluidsvermogensniveau (Lwa)	104 dB(A) (K=3 dB)
Trilling	6,46 m/s² (K=1,5 m/s²)
Dubbele isolatie	Ja
Overbelastingsbeveiliging	Niet gespecificeerd, maar conform CE-normen
Inbegrepen accessoires	Extra handgreep, flenssleutel, beschermkap
Garantie	Zie de bijgeleverde garantievoorwaarden
Onderhoud	Reinig de behuizing met een zachte doek, maak de ventilatiesleuven vrij
Koolborstels	Vervanging door klantenservice of gekwalificeerd persoon

Veelgestelde vragen - AGM1088 Ferm

Welk type slijpschijf gebruiken met de Ferm AGM1088?

Gebruik alleen slijpschijven met een diameter van 230 mm en een asgat van 22,2 mm. Zorg ervoor dat de maximale snelheid van de slijpschijf groter dan of gelijk aan 6500 min⁻¹ is.

Hoe monteer ik de beschermkap?

Plaats de machine op een tafel, de as naar boven. Houd de asblokkeerknop ingedrukt, verwijder de bovenste flens. Plaats de beschermkap en bevestig deze door de schroef en moer aan te draaien. Monteer de onderste flens en de slijpschijf weer.

Hoe vervang ik de slijpschijf?

Koppel de machine los. Houd de asblokkeerknop ingedrukt, draai de bovenste flens los met de sleutel. Verwijder de oude slijpschijf. Monteer de nieuwe slijpschijf en draai de flens weer vast.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, gehoorbescherming en handschoenen. Houd omstanders op afstand. Nooit gebruiken zonder beschermkap. Koppel los voor onderhoud.

Wat te doen bij overmatige trillingen?

Stop onmiddellijk de machine en koppel deze los. Controleer of de slijpschijf niet beschadigd of verkeerd gemonteerd is. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe reinig ik de slijper?

Koppel het apparaat los. Reinig de behuizing met een zachte doek. Gebruik een vochtige doek om de ventilatiesleuven van stof te ontdoen. Gebruik geen oplosmiddelen.

Kan ik een zaagblad gebruiken in plaats van een slijpschijf?

Nee, gebruik nooit zaagbladen of snijbladen. Gebruik alleen slijpschijven die ontworpen zijn voor slijpen of doorslijpen.

Hoe monteer ik de extra handgreep?

Schroef de extra handgreep in een van de montagegaten op de behuizing. Draai stevig vast met de hand.

Wat te doen als het netsnoer beschadigd is?

Trek onmiddellijk de stekker uit het stopcontact. Laat het snoer vervangen door de klantenservice of een gekwalificeerde elektricien. Gebruik de machine niet met een beschadigd snoer.

Is de slijper geschikt voor bewerking van magnesiumhoudende metalen?

Nee, werk niet op materialen die meer dan 80% magnesium bevatten. Brandgevaar.

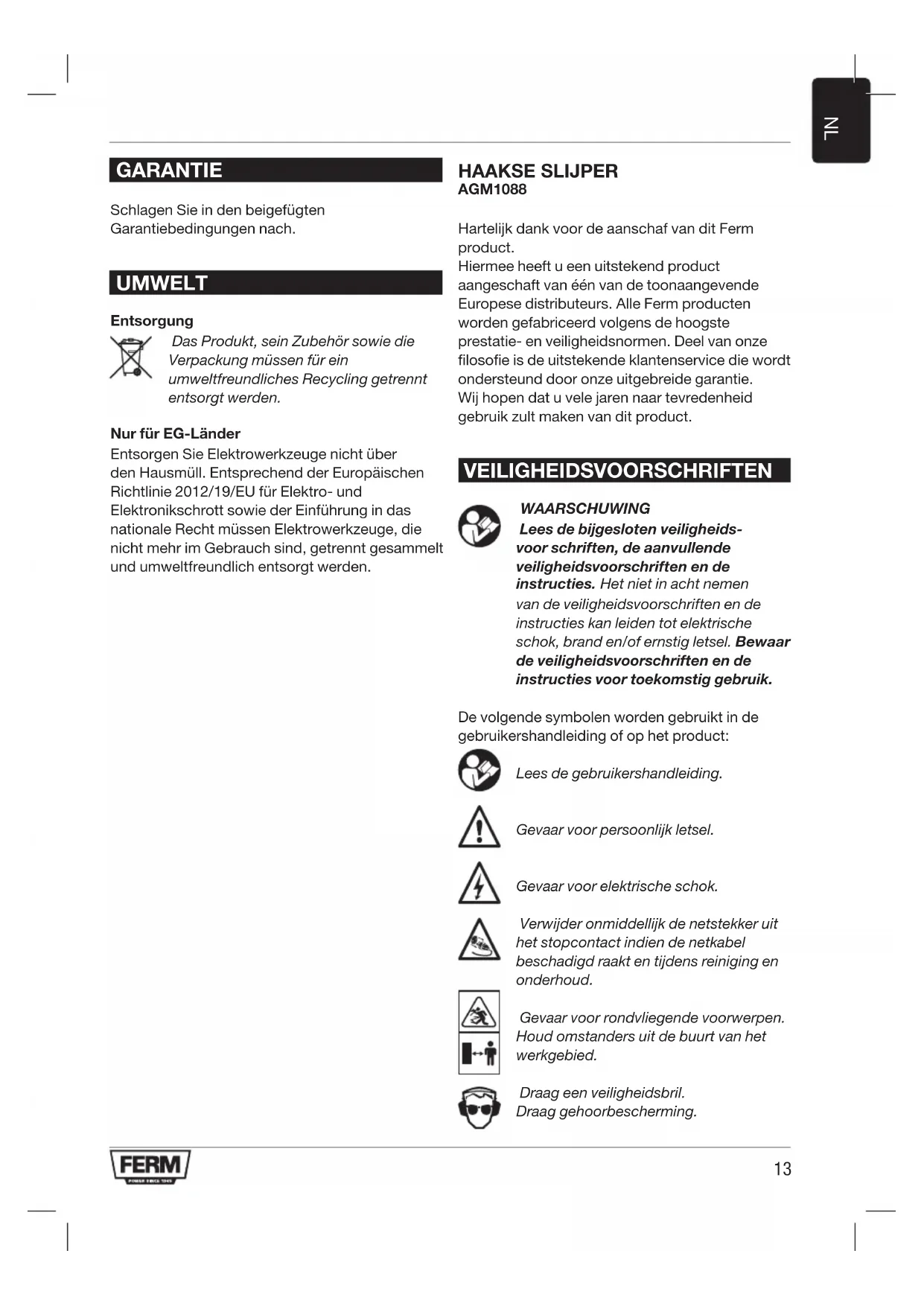

GEBRUIKSAANWIJZING AGM1088 Ferm

Hartelijk dank voor de aanschaf van dit Fermi product.

Hiermee heeft u een uitstekend product
aangeschaft van een van de toonaangevende
Europese distributeurs. Alle Ferm producten
worden gefabricieerd volgens de hoogste
prestatie- en veiligheidsnormen. Deel van onze
filosofie is de uitstekende klantenservice die worden
ondersteund door once uitgebreide garantie.
Wij hopen dat u vele jaren naar tevredenheid
gebruik zult make n van dit product.

VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING Lees de bijgesloten veriligeids- voor schriften, de aanvullende veriligeidsvoorschriften en de instructies. Het Niet in alot nemen van de veriligeidsvoorschriften en de instructies kan leiden tot elektrische schok, brand en/of ernstig letsel. Bewaar de veriligeidsvoorschriften en de instructies voor toekomstig gebruik.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor personlijk letsel.

Gevaar voor elektrische schok.

Verwijder onmiddelijk de netstekker uithet stopcontact indien de netkabelbeschadigd raakt enijdens reiniging enonderhoud.

Gevaar voor rondvliegende voorwerpen.
Houd omstandersuit de buurt van het werkgebied.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag veiligheidshandschoenen.

Druk de asvergrendelingsknop Niet in terwijl de motor draait.

Brandgevaar.

Dubbel geisoleerd.

Werp het product Niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids-normen in de Europese richtlijnen.

Aanvullende veiligheidsvoorschriften voor haakse slijpers

• De machine is ontworpen voor gebruik als een slijpmachine of doorslijpmachine. De machine is Niet geschikt voor werkzaamheden als schuren, staalborstelen, polijsten, etc. Gevaar voor persoonlijk letsel.
• Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant. Gevaar voor persoonlijk letsel.
• Controller de machine en de accessoires voor ieder gebruik. Gebruik geen accessoires die verbogen, verrormd of op andere wijze beschadigd zijn. Indien u de machine of een van de accessoires LAST vallen, controller dan de machine of het accessoire op beschadiging. Vervang indien nodig het accessoire.
• Laat na het monteren van de accessoires de machine onbelast draaien op een veilige plek. Indien de machine sterk vibreert, schakel dan onmiddelijk de machine uit, verwijder de netsteker uit het stopcontact en probeer het probleem te verhelpen.
  Zorg ervoor dat de maximale snelheid van de slijpschijf groter is dan of gelijk is aan de maximale snelheid van de machine. Zie het typeplatie op de machine.
• Gebruik uitsluitend slijpschijven met de juiste dikte en buitendiameter. Zie het typeplaatje op de machine.
• Zorg ervoor dat de asdiameter van slijpschijven, afstandsringen, spanmoeren, etc. overeenkomt

met de diameter van de as op de machine.

Zorg ervoor dat de slijpschijf correct is gemonteerd. Gebruik geen adapters of andere hulpmid-delen om slijpschijven met een andere asdiameter te monteren.
- Gebruik uitsluitend slijpschijven die worden aanbevolen door de fabrikant. Gebruik uitsluitend beschemkappen die specifiek zijn ontworpen voor de slijpschijf.
- Gebruik uitsluitend lijipschijven die geschikt zijn voor de toepassing. Bijvoorbeeld: Niet lijpen met de zijkant van een doorslijpschijf.
- Gebruik de machine nicht zonder de beschermkap. Monteer de beschermkap stevig vast voor een zo veilig möglich gebruik. Zorg ervoor dat de gebruiker zo veel möglich bescherming geniet gegen de slijpschijf.
Zorg ervoor dat het werkstuk correct worden ondersteund of vastgezet.
- Draag een verilgheidsbril. Draag gezehoor-bescherming. Draag een stofmasker. Gebruik indien nodig andere beschemmingsmiddelen, zoals verilgheidshandschoenen,veilgheidsschoenen, etc. Gevaar voor persoonlijk letsel.
- Houd omstandersuitdebuurt van het werkgebied.Zorgervoordallepersoneninhetwerkgebied beschemendeuitrustingdragen.Gevaar voor persoonlijk letsel.
- Houd het netsnooruit de buurt van de draaiende slijpschijf. Indien het netsnoor de draaiende slijpschijf raakt, kunnen uw handen of Armen in contact komen met de slijpschijf. Gevaar voor persoonlijk letsel.
- Houd de machine vast bij de geïsoleerde oppervlakken op plekken waar de slijpschijf in contact kan komen met verborgen bedrading of het netsnoor. Indien de slijpschijf in contact komt met een onder spanning staande draad,+kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.
- Gebruik de machine Niet verwijl u deze naast u draagt. Gevaar voor persoonlijk letsel.
- Gebruik de machine Niet op werkstukken die een maximale slijpdiepte vereisen die hoger is dan de maximale slijpdiepte van de slijpschijf.
- Gebruik geen accessoires die koelvloeistoffen vereisen. Gevaar voor elektrische schok.
- Gebruik de machine Niet in de buurt van brandbare materialen. Brandgevaar.
Bewerk geen materialen die asbest bevatten.

Asbest wordt als kankerverwekkend beschouwd.

• Bewerk geen metaal met een magnesiumgehalte van meer dan 80% .
• Wees erop bedacht dat de slijpschijf na het uitschakelen van de machine nog korteijd blijdt doordraaien. Probeer Niet zich de slijpschijf tot stilstand te brengen.
• Plaats de machine nooit op een tafel of een werkbank voordat dezeuitgeschakeld is.
• Reinig regelmatig de ventilatieopeningen. Ge-vaar voor elektrische schok.

Terugslag is een plotselinge reactie op een vastgeklemde, vastgelopen of cervormde slijpschijf, waar-door de machine uit het werkstuk omhoog in de richting van de gebruiker springt. Indien de slijpschijf in de snede vastgeklemd of vastgelopen is, blokkeert de slijpschijf en springt de machine nsel terug in de richting van de gebruiker. Indien de slijpschijf in de snede cervormd raakt,+kennen de achterkant van de slijpschijf in de bovenste laag van het werkstuk grijpen. Hierdoor klimt de slijpschijf uit de snede en springt deze terug in de richting van de gebruiker.

Terugslag is het resultaat van onjuist gebruik van de machine en/of onjuiste gebruiksprocedures of -omstandigheden. Terugslag kan worden vermeden door de juiste voorzorgsmaatregelen in acht te nemen:

• Houd de machine stevig met beiden handen vast. Plaats uw armen zodanig dat u de krachten die ontstaan bij terugslag kurz weerstaan. Plaats uw lichaam aan een rant van de slijpschijf. Plaats uw lichaam Niet in lijn met de slijpschijf. Terugslag kan de slijpschijf maar afterwards doeen sprungen. Bij de juiste voorzorgs maatregelen+kennen terugslag krachten worden gecontroleerd door de gebruiker.
• Wees uiterst voorzichting bij het gebruik van de machine op hoeken, scherpe randen, etc. Zorg ervoor dat de slijpschijf Niet geblokkeerd raakt. Gevaar voor terugslag.

• Indien de slijpschijf blokkeert of indien de snede om een andere reden onderbroken worden, LAST dan de aan/uit-schakelaar los en houd de machi-ne bewegingsloos in het materiaal totdat de slijpschijf volledig tot stilstand komt. Probeer nooit om de machine uit het werkstuk verwijderen of de machine waar achefteren te trekken terwijil de slijpschijf in beweging is. Gevaar voor terugslag.

• Gebruik geen botte of beschadigde slijpschijven. Onscherpe of verkeerd gemonteerde slijpschijven zorgen voor smalle smeden. Hierdoor ontstaat overmatige wrijving en terugslag en worden het gevaar voor blokkeren van de slijpschijf vergroot.

• Gebruik geen getande zaagbladen. Gebruik geen houtbewerkingsbladen voor zaagkettingen. Gevaar voor persoonlijk letsel.

Controller als iid of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine Niet indien het netsnoer of de netstekker�chadigd.
• Gebruik uitsluitend verlangkabels die geschickt zijn voor het vermogen van de machine met een minimale ditke van 1,5mm^2 . Indien u een verlangkabelhaspel gebruikt, rol dan.altijd de kabel volledig UIT.

Technische gegevens

AGM1088

Netspanning 230-240 V~
Netfrequentie 50 Hz
Ingangsspanning 2500 W
Toerental onbelast 6500/min
Sliipschijf
Diameter 230 mm
Asgat	22.2 mm
Asdraad	M14
Gewicht	5.78 kg
Noise and vibration
Geluidsdruk (Lpa) (K=3dB)	93 dB(A)
Geluidsvermogen (Lwa) (K=3dB)	104 dB(A)
Vibratie (K=1.5 m/s2)	6.46 m/s2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiks-aanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

• gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan hetblootstellingsniveau aanzienlijk verhogen

• wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit hetblootstellingsniveau aanzienlijk reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

Draag gehoorbescherming.

Uw haakse slijper is ontworpen voor het slijpen en dooreslijpen van metselwerk en staal.

1.Aan/uit-schakelaar
2. Asvergrendelingsknop
3.As
4.Beschemkap
5.Hoofdhandgreep
6.Extrahandgreep

ASSEMBLAGE

Schakel voor assemblage algid de machine uit en verwijder de netstekker uithet stopcontact.

Monteren en verwijderen van de beschemmkap & slijpschijf (fig. B)

Gebruik de machine nicht zonder de beschermkap.

Monteren

• Plaats de machine op een tafel met de as (3) maar boven gericht.
• Houd de asvergrendelingsknop (2) ingedrukt en verwijder de flens (7) met behulp van de flensssleutel (8).
• Verwijder indien nodig de slijpschijf (9).
• Verwijder de flens (10).
  Monteer de beschemkap (4).Zet de beschemkap (4) vast door de schroef (11) en de moer (12) vast te draaien.
  Monteer de flens (10).

• Monteir indien nodig de slijpschijf (9).

• Houd de asvergrendelingsknop (2) ingedrukt en monteer de flens (7) met behulp van de flensssleutel (8).

Verwijdersen

• Plaats de machine op een tafel met de as (3) maar boven gericht.
• Houd de asvergrendelingsknop (2) ingedrukt en verwijder de flens (7) met behulp van de flensssleutel (8).
• Verwijder indien nodig de slijpschijf (9).
• Verwijder deflens (10).
• Verwijder de beschemkap (4) door de schroef (11) en de moer (12) los te draaien.
  Monteer de flens (10).
• Monteir indien nodig de slijpschijf (9).
• Houd de asvergrendelingsknop (2) ingedrukt en monteer de flens (7) met behulp van de flensssleutel (8).

Monteren en verwijderen van de extra handgreep (fig. C)

Monteren

• Draai de extra handgreep (6) vast in een van de montagegaten (13).

Verwijdersen

• Draai de extra handgreep (6) los van het montagegat (13).

GEBRUIK

In- en uitschakelen (Afb. A)

Schakel de machine in door de ontgrendelingsknop (1a) maar voren te drukken en verrolgens op de aan/uit-schakelaar (1b) te drukken.
- Om de machine uit te schakelen, laut u de aan/uit-schakelaar (1b) los.

REINIGING EN ONDERHOUD

Schakel voor reiniging en onderhoud alsijd de machine uit en verwijder de netstekker uit het stopcontact.

• Reinig regelmatig de behuizing met een zachte doek.
• Houd de ventilatieopeningen vrij van stof en vuil. Gebruik indien nodig een zachte, vochtige doek om stof en vuiluit de ventilatieopeningen te verwijderen.

Gebruik uitsluitend scherpe en onbeschadigde slijpschijven.

Koolborstels

Indien de koolborstels zijn versleten,要去en de koolborstels worden verrangen door de klantenservice van de fabrikant of een gelijkwaardig gekwalificeerd persoon.

GARANTIE

Raadpleeg de bijgesloten garantiebepalingen.

MILIEU

Afdanking

Het product, de accessoires en de verpakking要去en worden gesorteerd voor milieuvriendelijkke recycling.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap Niet weg bij het huisvuil. Volgens de Europese Richtlijn 2012/19/ EU voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.
