AGM1088 - Zerkleinerer Ferm - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	Ferm
Modell	AGM1088
Netzspannung	230-240 V ~
Netzfrequenz	50 Hz
Leistung	2500 W
Leerlaufdrehzahl	6500 min⁻¹
Schleifscheibendurchmesser	230 mm
Bohrung der Schleifscheibe	22,2 mm
Spindelgewinde	M14
Gewicht	5,78 kg
Schalldruckpegel (Lpa)	93 dB(A) (K=3 dB)
Schallleistungspegel (Lwa)	104 dB(A) (K=3 dB)
Vibration	6,46 m/s² (K=1,5 m/s²)
Doppelte Isolierung	Ja
Überlastschutz	Nicht spezifiziert, aber CE-konform
Mitgeliefertes Zubehör	Zusatzhandgriff, Flanschschlüssel, Schutzhaube
Garantie	Siehe die mitgelieferten Garantiebedingungen
Wartung	Gehäuse mit einem weichen Tuch reinigen, Lüftungsschlitze freihalten
Kohlebürsten	Austausch durch Kundendienst oder qualifizierte Person

Häufig gestellte Fragen - AGM1088 Ferm

Welchen Schleifscheibentyp sollte ich mit dem Ferm AGM1088 verwenden?

Verwenden Sie nur Schleifscheiben mit einem Durchmesser von 230 mm und einer Bohrung von 22,2 mm. Stellen Sie sicher, dass die maximale Drehzahl der Scheibe mindestens 6500 min⁻¹ beträgt.

Wie montiere ich die Schutzhaube?

Stellen Sie die Maschine auf einen Tisch, mit der Spindel nach oben. Halten Sie die Spindelarretierung gedrückt, entfernen Sie den oberen Flansch. Setzen Sie die Schutzhaube auf und befestigen Sie sie, indem Sie die Schraube und Mutter anziehen. Montieren Sie den unteren Flansch und die Scheibe wieder.

Wie wechsle ich die Schleifscheibe?

Trennen Sie die Maschine vom Netz. Halten Sie die Spindelarretierung gedrückt, lösen Sie den oberen Flansch mit dem Schlüssel. Entfernen Sie die alte Scheibe. Setzen Sie die neue Scheibe ein und ziehen Sie den Flansch wieder fest.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets Schutzbrille, Gehörschutz und Handschuhe. Halten Sie Umstehende fern. Niemals ohne Schutzhaube verwenden. Vor Wartungsarbeiten Netzstecker ziehen.

Was tun bei übermäßigen Vibrationen?

Stoppen Sie die Maschine sofort und ziehen Sie den Netzstecker. Überprüfen Sie, ob die Schleifscheibe beschädigt oder falsch montiert ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich den Winkelschleifer?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Gehäuse mit einem weichen Tuch. Verwenden Sie ein feuchtes Tuch, um die Lüftungsschlitze von Staub zu befreien. Verwenden Sie keine Lösungsmittel.

Kann ich anstelle einer Schleifscheibe ein Sägeblatt verwenden?

Nein, verwenden Sie niemals Sägeblätter oder Schnitzklingen. Verwenden Sie nur Schleifscheiben, die zum Schleifen oder Trennen bestimmt sind.

Wie montiere ich den Zusatzhandgriff?

Schrauben Sie den Zusatzhandgriff in eine der Montagebohrungen am Gehäuse. Ziehen Sie ihn von Hand fest.

Was tun, wenn das Netzkabel beschädigt ist?

Ziehen Sie sofort den Stecker. Lassen Sie das Kabel durch den Kundendienst oder einen qualifizierten Elektriker ersetzen. Verwenden Sie die Maschine nicht mit beschädigtem Kabel.

Ist der Winkelschleifer für Arbeiten an magnesiumhaltigen Metallen geeignet?

Nein, arbeiten Sie nicht an Materialien mit mehr als 80% Magnesium. Brandgefahr.

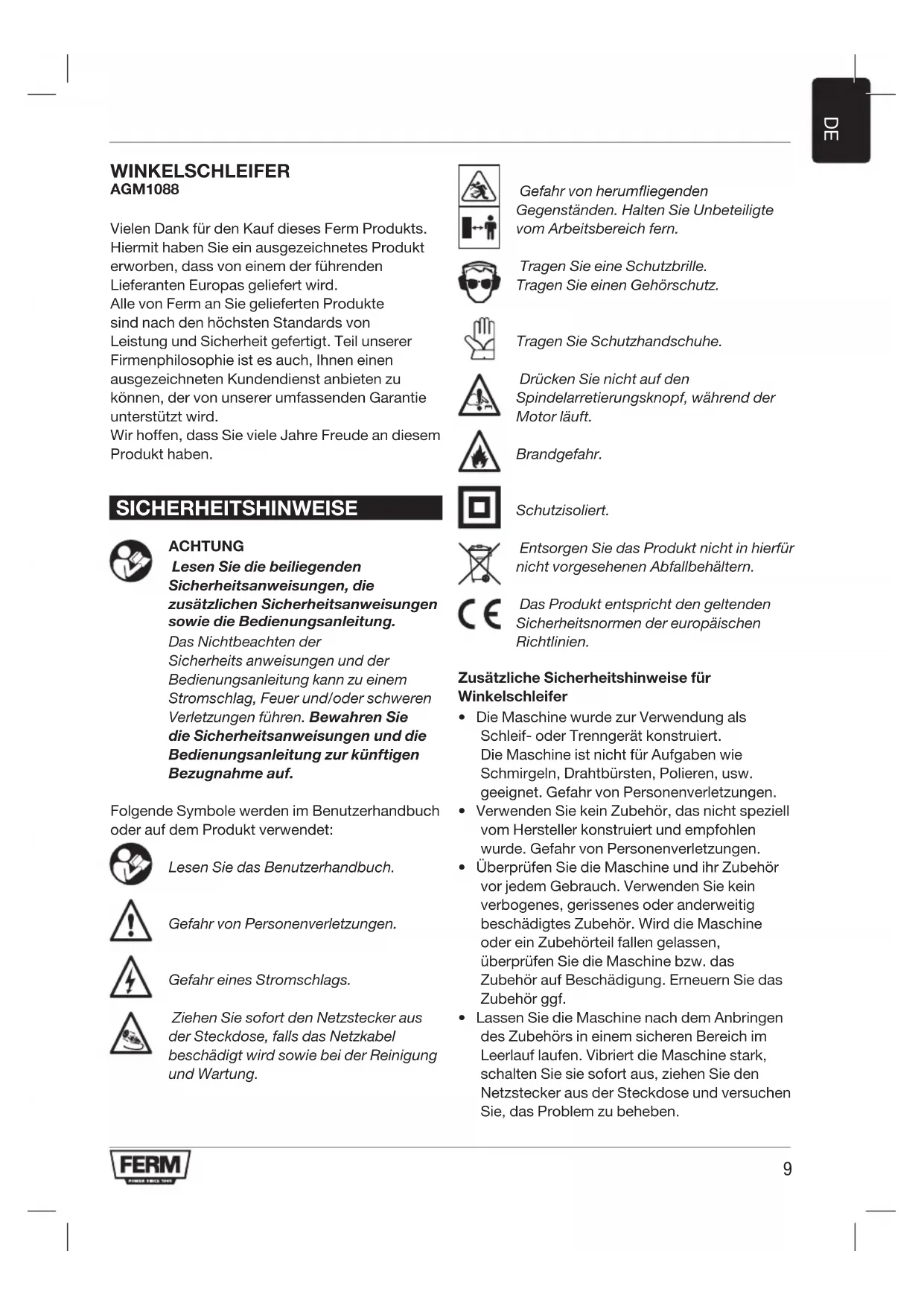

BEDIENUNGSANLEITUNG AGM1088 Ferm

Vielen Dank für den Kauf these Ferm Produktus. Hiermit haben Sie ein ausgezeichnetes Produkt erworben, dass von einem der führenden Lieferanten Europas geliefert wird. Alle von Ferm an Sie gelieferten Produkte sind nach den hochsten Standards von Leistung und Sicherheit gefertigt. Teil unserer Firmenphilosophie ist es auch, Ohnen einen ausgezeichneten Kundendienst anbieten zu können, der von unserer umfassenden Garantie unterstützt wird. Wir hoffen, dass Sie weitere Jahre Freude an diese Produkt haben.

SICHERHEITSHINWEISE

ACHTUNG

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen sowie die Bedienungsanleitung. Das Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann zu einem Stromschlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitung zur künftigen Bezugnahme auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Gefahr von Personenverletzungen.

Gefahr eines Stromschlags.

Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschadigt wird sowie bei der Reinigung und Wartung.

Gefahr von herumfliegenden Gegenständen. Halten Sie Unbeteiligte vom Arbeitsbereich fern.

Tragen Sie eine Schutzbrille.
Tragen Sie einen Gehorschutz.

Tragen Sie Schutzhandschuhe.

Drucken Sie nicht auf den Spindelarretierungsknopf, während der Motor lauft.

Brandgefahr.

Schutzisoliert.

Entsorgen Sie das Produkt nicht in hierfür nicht vorgesehenen Abfallbehältern.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Winkelschleifer

Die Maschine wurde zur Verwendung als Schleif- oder Trenngerät konstruiert. Die Maschine ist nicht für Aufgaben wie Schmirgeln, Drahtbürsten, Polieren, usw. geeignet. Gefahr von Personenverletzungen.

• Verwenden Sie kein Zubehör, das nicht speziell vom Hersteller konstruiert und empfohlen wurde. Gefahr von Personenverletzungen.

• Überprüfen Sie die Maschine und ihr Zubehör vor jedem Gebrauch. Verwenden Sie kein verbogenes, gerissenes oder anderweitig beschädigtes Zubehör. Wird die Maschine oder ein Zubehörteil fallen gelassen, überprüfen Sie die Maschine bzw. das Zubehör auf Beschädigung. Erneumann Sie das Zubehör ggf.

• Lassen Sie die Maschine nach dem Anbringen des Zubehörs in einem sicheren Bereich im Leerlauf laufen. Vibriert die Maschine stark, schalten Sie sie sofort aus,ziehen Sie den Netzstecker aus der Steckdose und versuchen Sie,das Problem zu beheben.

• Vergewissem Sie sich, dass die maximale Geschwindigkeit der Schleifscheibe der maximalen Geschwindigkeit der Maschine entspricht bzw. diese überschreitet. Siehe Typenschild an der Maschine.

• Verwenden Sie nur Schleifscheiben mit der richtigen Stärke und dem richtigen Außen-durch messer. Siehe Typenschild an der Maschine.
• Vergewissern Sie sich, dass der Spindeldurchmesser der Schleifscheiben, der Abstandsstücke, der Spannmuttern, usw. dem Durchmesser der Spindel der Maschine entspricht.
• Vergewissern Sie sich, dass die Schleifscheibe richtig angebracht ist. Verwenden Sie keine Adapter oder andere Hilfsmittel, um Schleifscheiben mit einem anderen Spindeldurchmesser anzubringen.
• Verwenden Sie nur vom Hersteller empfohlene Schleifscheiben. Verwenden Sie nur Schutzvorrichtungen, die speziell für die Schleifscheibe konstruiert sind.
• Verwenden Sie nur für den Einsatz geeignete Schleifscheiben. Beispiel: Führn Sie keine Schleifarbeiten mit der Seite einer Trennscheibe durch.
• Verwenden Sie die Maschine nicht ohne Schutzvorrichtung. Befestigen Sie die Schutzvorrichtung zur maximalen Sicherheit richtig. Vergewissern Sie sich, dass der Benutzer so gut wie möglich vor der Schleifscheibe geschützt wird.
• Vergewissern Sie sich, dass das Werkstück richtig gestützt bzw. fixiert ist.
• Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Tragen Sie eine Staubmaske. Verwenden Sie ggf. weitere Schutzmittel wie beispelssweise Schutzhandschuhe, Sicherheits schuhe, usw. Gefahr von Personenverletzungen.
• Halten Sie Unbeteiligte vom Arbeitsbereich fern. Vergewissern Sie sich, dass sãmtliche Personen im Arbeitsbereich Schutzausrüstung tragen. Gefahr von Personenverletzungen.
• Halten Sie das Netzkabel von der sich drehenden Schleifscheibe fern. Berührt das Netzkabel die sich drehende Schleifscheibe, konnen ihre Höhe oder Arme in Kontakt mit der Schleifscheibe kommt. Gefahr von Personenverletzungen.
• Halten Sie die Maschine an den isolierten

Grifflächen, falls die Gefahr besteht, dass die Schleifscheibe versteckte Leitungen oder das Netzkabel berühren können. Falls die Schleifscheibe einen spannungsfährenden Draht berührt, konnen die freiiegenden Metallteile der Maschine ebenfalls spannungsfährend werden. Gefahr eines Stromschlags.

• Verwenden Sie die Maschine nicht, während Sie sie an ihrer Seite tragen. Gefahr von Personenverletzungen.
• Verwenden Sie die Maschine nicht auf Werkstücken, bei denen eine maximale Schleiftiefer erforderlich ist, die die maximale Schleiftiefer der Schleifscheibe überschreitet.
• Verwenden Sie kein Zubehör, bei dem flüssige Kühlmittel erforderlich sind. Gefahr eines Stromschlags.
• Verwenden Sie die Maschine nicht in der Höhe von brenbaren Materialien. Brandgefahr.
• Bearbeiten Sie keine asbesthaltigen Materialien. Asbest wird als krebsergrund eingestuft.
• Bearbeiten Sie kein Metall mit einem Magnesiumanteil von mehr als 80% .
• Seien Sie sich darüber im Klaren, dass die Schleifscheibe nach dem Abschalten der Maschine noch etwas nachläuft. Versuchen Sie nicht, die Schleifscheibe selbst zum Stillstand zubekommen.
• Legen Sie die Maschine niemals auf einem Tisch oder einer Werkbank ab, bevor sie nicht abgeschaltet wurde.
• Reinigen Sie regelmäßige die Belüftungsschlitze. Gefahr eines Stromschlags.

Ein Rückschlag ist die plötzliche Reaktion auf eine eingeklemmt, hängende oder verdrechte Schleifscheibe. Dies führt dazu, dass sich die Maschineheits und aus dem Werkstück in Richtung Benutzer hereaus bewegt. Falls die Schleifscheibe klemmt oder im Schnitt festhängt, blockiert sie, und die Maschine wird mit hoher Geschwindigkeit zum Benutzer zurückgetrieben. Falls die Schleifscheibe im Schnitt verdrecht wird, kann sich die Hinterkante der Schleifscheibe in die Oberfläche des Werkstücks graben, wodurch die Schleifscheibe aus dem Schnitt "herausklettert" und in Richtung Benutzer zurückschnelt.

Ein Rückschlag ist das Ergebnis eines falschen Gebrauchs der Maschine und/oder falschen Bedienungsabläufen oder -bedingungen. Ein Rückschlag lasst sich vermeiden, indem folgende Vorkehrungen getroffen werden:

• Halten Sie die Maschine mit beiden Händen fest. Halten Sie ihre Arme so, dass Sie den Rückschlag kräften standhalten konnen. Positionieren Sie ihren Körpern nur auf einer der beiden Seiten der Schleifscheibe und nicht in einer Linie zur Schleifscheibe. Ein Rückschlag kann bewirken, dass die Schleifscheibe zurückschnelt. Werden entsprechende Vorkehrungen getroffen, konnen die Rückschlagkräfte vom Benutzer kontrolliert werden.
• Gehen Sie beim Gebrauch der Maschine an Ecken, scharfen Kanten, usw. besonderss vorsichtig vor. Vergewissern Sie sich, dass die Schleifscheibe nicht eingeklemmt wird. Gefahr eines Rückschlags.
• Falls sich die Schleifscheibe verklemmt oder falls Sie den Schnitt aus irgendeinem Grund unterbrechen, setzen Sie den Ein-/Aus-Schalter los und halten Sie die Maschine bewegungslos im Material, bis die Schleifscheibe vollkommen zum Stillstand gekommen ist. Versuchen Sie niemals, die Maschine aus dem Werkstück zu entfernen oder nach hinten zuziehen, während sich die Schleifscheibe bewegt. Gefahr eines Rückschlags.
• Verwenden Sie keine stumpfen oder beschädigten Schleifscheiben. Stumpfe oder falsch montierte Schleifscheiben bewirkenenge Schnitte, die eine übermäßige Reibung und Rückschlag verursachen und die Gefahr erhöhen, dass sich die Schleifscheibe festklemmt.
• Verwenden Sie keine Sägeblätter. Verwenden Sie keine Holzklingen für Sägeketten. Gefahr von Personenverletzungen.

Elektrische Sicherheit

Achten Sie stets darauf, dass die Spannung der Stromversorgung mit der Spannung auf dem Typenschild übereinstimmt.

• Verwenden Sie die Maschine nicht, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme der Maschine

geeignet sind und eine Mindestaderstarke von 1,5mm^2 haben. Falls Sie eine Kabeltrommel verwenden, rollen Sie das Kabel immer vollständig ab.

Technische Daten
AGM1088

Netzspannung 230-240 V~
Netz Frequenz 50 Hz
Leistungsaufnahme 2500 W
Leerlaufgeschwindigkeit	6500/min
Schlefscheibe
Durchmesser 230 mm
Bohrung 22.2 mm
Spindelgewinde	M14
Gewicht	5.78 kg
Noise and vibration
Schaldruck (Lpa) (K=3dB)	93 dB(A)
Schalleistung (Lwa) (K=3dB)	104 dB(A)
Vibration (K=1.5 m/s²)	6.46 m/s²

Vibrationsstufe

Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

• die Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann die Expositionsstufe erheblich erhöhen

• Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, konnen die Expositionsstufe erheblich verringn

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

Tragen Sie einen Gehorschutz.

BESCHREIBUNG (ABB.A)

Ihr Winkelschleifer wurde zum Schleifen und Schneiden von Mauerwerk und Stahl konstruiert.

1.Ein-/Aus-Schalter
2.Spindelarretierungsknopf
3.Spindel
4.Schutzvorrichtung
5.Haupthandgriff
6.Zusatzhandgriff

MONTAGE

Schalten Sie die Maschine vor der Montage aus undziehen Sie den Netzstecker aus der Steckdose.

Anbringen und Entfernen der Schutzvorrichtung & Schleifscheibe (Abb. B)

Verwenden Sie die Maschine nicht ohne Schutzvorrichtung.

Anbringen

• Legen Sie die Maschine mit der Spindel (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und entfern den Sie den Flansch (7) mit dem Flanschschlüssel (8).
• Entfernen Sie ggf. die Schleifscheibe (9).
• Entfernen Sie den Flansch (10).
• Bringen Sie die Schutzvorrichtung (4) an. Sichern Sie die Schutzvorrichtung (4) durch Anziehen der Schraube (11) und der Mutter (12).
• Bringen Sie den Flansch (10) an.
• Bringen Sie ggf. die Schleifscheibe (9) an.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und bringen Sie den Flansch (7) mit dem Flanschschlüssel (8) an.

Entfernen

• Legen Sie die Maschine mit der Spindel (3) nach oben weisend auf einen Tisch.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und entfern den Sie den Flansch (7) mit dem Flanschschlüssel (8).

• Entfernen Sie ggf. die Schleifscheibe (9).
  Entfernen Sie den Flansch (10).

• Entfernen Sie die Schutzvorrichtung (4) durch Lösen der Schraube (11) und der Mutter (12).

• Bringen Sie den Flansch (10) an.
• Bringen Sie ggf. die Schleifscheibe (9) an.
• Halten Sie den Spindelarretierungsknopf (2) gedrückt und bringen Sie den Flansch (7) mit dem Flanschschlüssel (8) an.

Anbringen und Entfernen des Zusammenhanggriffs (Abb. C)

Anbringen

• Ziehen Sie den Zusammenhanggriff (6) in einem der Befestigungslöcher (13) an.

Entfernen

• Losen Sie den Zusammenhanggriff (6) aus dem Befestigungssloch (13).

GEBRAUCH

Ein- und Ausschalten (Abb. A)

• Schieben Sie zum Einschalten des Geräts die Feststelltaste (1a) nach vorn, und drücken Sie auf den Ein-/Ausschalter (1b).
• Lassen Sie zum Ausschalten des Geräts den Ein-/Ausschalter (1b) los..

REINIGUNG UND WARTUNG

Schalten Sie die Maschine vor der Reinigung und Wartung immer aus undziehen Sie den Netzstecker aus der Steckdose.

• Reinigen Sie das Gehäuse regelmäßig mit einem weichen Lappen.
• Halten Sie die Belülfungsschlitze staub- und schmutzfrei. Verwenden Sie gegebenenfalls einen weichen feuchten Lappen, um den Staub und Schmutz aus den Belülfungsschlitzen zu entfern.

Verwenden Sie ausschließlich scharfe und unbeschädigte Schleifscheiben.

Kohlebürsten

Sind die Kohlebürsten verschlissen, müssen sie von der Kundendienstabteilung des Herstellers oder einer entsprechend qualifizierten Person ausgetauscht werden.

GARANTIE

Schlagen Sie in den beigefugten Garantiebedingungen nach.

UMWELT

Entsorgung

Das Produkt, sein Zubehör sowie die Verpackung müssen für ein umweltfreundliches Recycling getrennt entsorgt werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der Europäischen Richtlinie 2012/19/EU für Elektro- und Elektronikschrott sowie der Einführung in das nationale Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltfreundlich entsorgt werden.
