NAVODILA ZA UPORABO RCS-4446C2 RYOBI
Vaša nova verižna Žaga je bila zasnovana in izdelana v skladu z visokimi standardi Ryobi glede zanesljivosti, enostavnosti uporabe in varnosti uporabnika. Če boste za njо ustrezno skrbeli, bo delovala dolga leta brez težav.
OPOZORILO
Uporabnik mora prebrati in razumeti uporabniiski priročnik. Tako bo nevarnost poškodbe manjsa.
POMEMBNO
Servisiranje zahteva izredno pazljivost in znanje, zato naj ga izvaja samo kualificiran tehnik. Pri servisiranju uporablajte samo identične Ryobi nadomestne dela. Da zagotovite varno delovanje, morate prebrati razumeti vsa navodila, preden začnete uporabljiati verizno Žago.
Upostevejate vsa varmostna navodila. Ce ne boste upostevali vseh spodaj navenenih navodil, lahko pride do tezeke teltesne poskodbe.
OPOZORILO
Pred uporabo nove zage natancno preberite cel uporabniski prirocnik. Bodite pozorni na varostne predispise in simbole varnostega alarma za Nevarmost, Oporozilro in Pozor. Varostni predisipi so namenjeni za va'so varnost in preprecevanje tezkih poskodb. Ze zago uporabljate pravilno in Same za dela, za katera je namenjena, bo sie leta delovala varno in zanesljivo.
OPOZORILO
Poiščite ta symbol, ki opozjarja na važne varmostne predpise. Pomeni pozor!! Gre za vašo varmost.
OPOZORILO
Pri uporabi vsakega orodja lahko pride do tega, da v oci priletju tuji premedti in povzroico hude poskodbe. Preden zacnete uporabljati elektricno orodje, si vedno nadenite varovalne naochnike ali zaocitna ocala s stranskimi sctniki, po potrebi pa tudi celostni obrazni sctnik. Priporocamo, da si nadenete zaocitni vizir preko ocal ali standardnih varnostnih ocal s stranskimi sctniki.
Vedno nosite zašcito za oči.
PREBERITE VSA NAVODILA

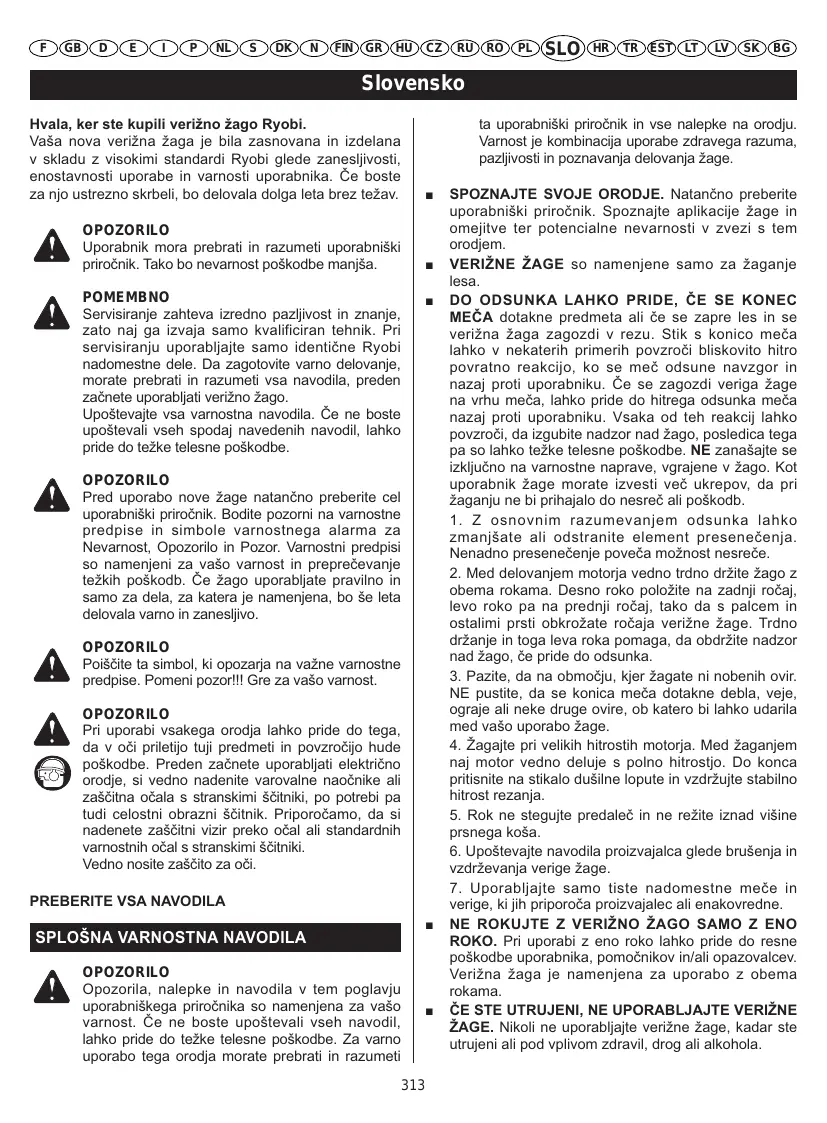

SPLOŠNA VARNOSTNA NAVODILA
OPOZORILO
Oporozorila, nalepke in navodila v tem poglavju uporabniskega prirocnika so namenjena za va so varnost. Ce ne boste upoštevali vseh navodil, lahko pride do težke telesne poškodbe. Za varno uporabo tega orodja morate prebrati in razumeti
ta uporabniški priročnik in vse nalepke na orodju.
Varnost je kombinacija uporabe zdravega razuma,
pazljivosti in poznavanja delovanjaŽage.
SPOZNAJTE SVOJE ORODJE. Natančno preberite uporabinski priročnik. Spoznajte aplíkacije zage in omejitte ter poténcalne nevarnosti v zvezisi tem orodjem.
VERIZNE ZAGE so namenjene samo za zaganje lesa.
DO ODSUNKA LAHKO PRIDE, CSE KONEC MECA dotakne predmeta ali ce se zapre les in se verizna zaga zagozdi v rezu. Stik s konico meca lahko v nekaterih primerih povzroci bliskovito hitro povratno reakcijo, ko se mec odsume naviggor in nazaj proti uporabniku. Ce se zigozdi veriga zage na vrhu meca, lahko pride do hitrega odsunka meca nazaj proti uporabniku. Vsaka od teh reakcjih lahko povzroci, da izgubite nadzor nad zago, posledica tegpa so lahko tezeke teasne poškodbe. NE zanašajte se izključno na varmoste naprave, vgrajene v zago. Kot uporabnik zage mortare izvesti večukrepov, da prižaganju ne bi prihajalo do nesreć ali poškodb.
- Z osnovnim razumevamij odsunka lohko zmanstse ali odstranite element presenečenja. Nenadnso presnécenje poveča možnost nesreče.
- Med delovanjem motorja vedno trdno drzite zago z obema rokama. Desno roko položite na zadnji ročaj, levo roko pa na prendni ročaj, takao da s palcem in ostalimi prsti obkrožate ročaja verižne zage. Trdno držanje in toga leva roka pomaga, da obdržite nadzor nad zago, ēe pride do odsunka.
- Pazite, da na območju, kjer Žagate ni nobenih ovir. NE pustite, da se konica meça dotakne debla, veje,ograje ali neke druge ovir, ob katero bi lahkdo udarila med vašo uporabo Žage.
- Zagajte pri velikih hitrostih motorja. Med zaganjem aj motor vedno deluje s polno hitrostjo. Do konca pritsnite na stikalo dusilne lopause in vzdrujte stabilino hitrost rezanja.
- Rok ne stegujte predaleč in ne režite iznad visine prsnega koša.
- Upostevajte navodila proizvajcalga glede brusenja in vzdrrzevanja verige zgase.
- Uporabljajte samo tiste nadomestne mece in verige, ki jih priporoca proizvajalec ali enakovredne.
NE ROKUJTE Z VERIZNO ZAGO SAMO Z ENO ROKO. Pri uporabi z eno roko lahko pride do resne poskodbe uporabnika, pomočnikov in/ali opazovalcev. Verižna Žaga je namejena za uporabo z obema rokama.
CE STE UTRUJENI, NE UPORABLJAJTE VERIZNE ZAGE. Nikoli ne uporabljaje verizne zage, kadar ste utrujeni ali pod vplivom zdralil, drog ali alkohola.
Slovensko
SPLOŠNA VARNOSTNA NAVODILA
UPORABLJAJTE ZASCTINOBUTEV.Nosite oprijeta oblaclila, zašcitne rokavice in naprave za zašcito oci, sluha in glave.
Med uporabo verizne zage NE STOJTE NA NESTABILNI POVRsINI: sem spadajo lestve, gradbeni odri, drevesa itd.
MED ROKOVANJEM Z GORIVOM BODITE PREVIJNI. Verižno zago pomaknite vsaj za 15 m od mesta poljenja, preden ponovno zaženete motor.
DRUGIH OSEB NE PUSTITE v blizino verižne Žage, ko zaganjate ali delate z verižno Žago. Ne dovolite, da se opazovalci ali Živali prilbijož delovnemu obmocju.
NE ZACNITE ZAGATI, dokler nimate prostega delovnega območva, varne opore za noge in načtrovane poti umika pred padajčim drevosom.
Med delovanjemotorja naj bodo VSI DELI TELESA oddaljeni od verige zage.
- CE PRENAŠATE VERIŽNO ŽAGO, POSKRBITE, DA JE MOTOR ZAUSTAVLJEN IN ZAVORA PRITEGNJENA, da se mec in veriga nahajata zadaj, glušnik pa proć od telesa. Med prenašanjem verižne Žage uporabljaje ustrezno nožnico za mec.
NE UPORABLJAJTE VERIZNE ZAGE, KI JE POSKODOVANA, neustrezno regulirana, ali ni popolona oz. varno sestavljena. Pazite, da se veriga zage preneha premikati, ko sprostite stopalko za plin.
- IZKLOPITE MOTOR, preden odložite verižno Žago. NE pustite, da motor teče brez nadzora. Kot dodatni varnostni ukrep pred odlaganjem Žage pritegnite zavoro verige.
- IZREDNO PREVIDNI BODITE pri Žaganju nizkega grmovja in mladžih drevesc, ker se lahko tanjši material ujame na verigo in ga lahko vrže proti vam ali pa vas spravi iz ravnotežja.
PRI ZAGANJU VEJE pod napetostjo pazite, da ne odskoci nazaj, da vas ne bo udarila pri sprostitvi napetosti v lesnih vlaknih.
ROCAJI NAJ BODO VEDNO suhi, cisti in brez ostankov meşanice olja ali goriva.
VERIZNO ZAGO UPORABLJAJTE SAMO v dobro prezračenih območjin.
NE ZAGAJTE Z VERIZNO ZAGO V DREVESU, za to niste posebej usposobljeni.
PRI UPORABI VERIŽNE ZAGE IMEJTE VEDNO PRI ROKI GASILNI APARAT.
Med prevozom in uskladiščenjem uporabitePokrov meça.
Veriga se mora vedno uporabljati s pravilno montiranim konicastim odbijaem.
UPOŠTEVAJTE navodila proizvajalca glede BRUSENJA in vzdřevanja verigeŽage.
UPORABLJAJTE SAMO NADOMESTNE MECE in verige z nizkim odsunkom, ki se priporocajo za vašo Žago.
- NE prilagajte napajalne enote lochnemu vodilu ter je ne uporabljate za napajanie priključkov ali naprav, ki niso navedene za vašo Žago.
SHRANITE TA NAVODILA. Pogosto jih preberite in jih uporablajte, da poucite druge uporabnike. Ce nekomu posodite orodje, kim posodite tudi ta navodila.
POSEBNA VARNOSTNA NAVODILA
OPOZORILO
Oporozilra, nalepke in navodila v tem poglavju Uporabniskega pirochnika so namenjena za vašo varnost. Če ne boste upostevali vseh navodil, lahko pride do težke telesne poškodbe.
SPLOŠNI VARNOSTNI UKREPI
NE REZITE TRTE oz. druge nizke podrasti (manj kot 76 mm v premeru).
POVRSINE DUSILCA SO ZELO VROCE med in po delovanju verizne zage, zato njb Bodo vsi telesni deli cim dlje od dusilca. Pri stiku zu dusilcem lahko pride do tezkih opeklin.
- Med delovanijem motorija VEDNO DRZITE VERIZNO ZAGO Z OBEMA ROKAMA. S palcema in prsti vzdrzujte trden oprijem roczajev vrizne zage.
NIKOLI NE DOVOLITE, DA VERIZNO ZAGO UPORABLJNA KEKDO, ki ni bil ustrezno poucen o njeni pravilni uporabi. To velja tako za izposojene Zage, kot za Zage v zasebni lasti.
PREDEN ZAZENETEMOTOR, preverite, da se veriga zage ne dotika nobenegapredmeta.
VERIZNO ZAGO UPORABLJAJTE samo v dobro prezračenih območjin.
USTREZNA OBLACILA ZA VARNOST
- Nosite tesno prilegajoca oblačila. Oblecite močne dolge hlac, skornje in rokavice. Ne nosite nakita, kratkih hlac, sandal in ne hodite bosi. Ne nosite ohlapnih oblačil, ki bi jih lahko potegnilo v motor ali bi se zapletla v verigo ali podrast. Nosite kombinezon, kavbojke ali elastčne hlac, narejene iz materiajala, odpornega na zareze ali take, ki vsebujejo všitke, odporne na zareze. Lase spnite nad rameni.
- Nosite nedrsecko zašcitno obutev in odporne rokavice, da izboljsate prijem in zašcitite roke.
Pri uporabi te naprave nosite zašcito za oči, sluh in glavo.
POLJENJE Z GORIVOM (NE KADITE!)
Z gorivom ravnajte previdno, da zmanjsate nevarnost požara in opeklin. Gorivo je izredno vnetljivo.
Gorivo mešajte in skladščite v posodi, odobreni za bencin.
Gorivo mešajte zunaj, tam kjer ni iskrenja ali plamena.
Slovensko
POSEBNA VARNOSTNA NAVODILA
- Izberite golo zempljo, zaustavite motor in pustite, da se ohladi, preden nalijete gorivo.
Počasi zrahlajtePokrovček zagorivo,dasprostite pritisk in preprečite uhajanje goriva okrogPokrovčka.
Po polnjenju trdno privijtePokrovcek za gorivo.
Obrisite polito gorivo na stroju. Preden zazenete motor, se umaknite 15 m proč od mesta polnjenja.
■ Nikoli in pod nobenimi okolisčinami ne poskusajte zažigati politega goriva.
OSNOVNI VARNOSTNI UKREPI NA OBMOCJU REZANJA/DELA
Ne zagajte z verizno zago v drevesu.
Ne zagajte z lestve: to je izredno nevarno.
- Ne dovolite, da se opazovalci ali zivali prblizajo delovnemu območju. Medtem ko zaganjate ali delate z verižno Žago, ne pustite v blizino drugih oseb.
OPOMBA: Velikost delovnega območja je odvisna od izvajanega dela pa tudi od velikosti drevesa ali obdelovanca. Tako naprimer je pri podiranju drevesa potrebno večje delovno območje, kot pri izvajanju drugih rezov, npr.razrezovanju.
POTISNI IN POTEGNI
Reakcijska sila je vedno nasprotna smeri premikanja verige. Zato mora biti uporabnik priapravljen za nadzor POTEGNI, ko reze na spodnjem delu meca in POTISNI, ko reze vzdolž gornjega roba.
OPOMBA: Vaša verižna Žaga je v celoti tovarnísko testirana. Normalno je, da se na Žagi nahajao rahli ostanki olja.
VARNOSTNI UKREPI PRI VZDRZEVANJU
Nikoli ne uporabljaje verižne zage, ki je poškodovana, neustrezno regulirana, ali ni popolnoma oz. varno sestavljena.
Pazite, da se verigaŽage preneha premikati, ko sprostite stopalko za plin. Če se verižnaŽaga premika s hitrostjo prostega teka, je morda potrebno regulirati uplinjač. Glejte "Delovanje - Nastavitev hitrosti prostega teka" v nadaljevanju tega priročnika.
Ce se verižna zaga premika s hitrostjo prostega teka tudi po nestavitvi, se obrnite na pooblasenega serviserja Ryobi, ki vam jo bo nastvil, in je ne uporabljaje, dokler ne bo popravljena.
OPOZORILO
Vse servisiranje verižne Žage, razen postopkov, naVEDenih v navodilih o vrdževanju v uporabnišek priročniku, mora izvajati osbej, ki je usposobljeno za servisiranje verizhih Žag. Če uporabljate neprimerno orodje za odstranjevanje vztrajnika ali sklopek, ali Če pri odstranjevanju sklopek uporabljate neustreznvo orodje za držanje vztrajnika, lahko pride do strukturne okvare vztrajnika, to pa lahko povzroči, da raznese vztrajnik in da pride do težkih poškodb.
ODSUNEK
Odsunek je nevarna reakcija, ki lahko povzroci tezke poskodbe. Ne zanašajte seramento na varostnene naprave, dobavljne z zago.Kot uporabnik verizne zage morate posebej paziti, da pri zaganju ne bi prihajalo do nesrec ali poskodb.
OPOMBA: V poglavju "Delovanje" v nadaljevanju tegapriročnika je več podatkov o odsumku in kako se lahko izognete težkim telesnim poškodbam.
SHRANITE PRIROČNIK ZA BODOČE POTREBE.
Slovensko
SIMBOLI
Na svojem orodju boste naši nekatere od sledečih simbolov. Prosimo, da jih preucite in spoznate njihov pomen. Pravilno razumevanje teh simbolov vam bo omogocilo učinkovitejse in varnejse delo z orodjem.
| SIMBOL | NAZIV | OZNAKA/RAZLAGA |
| Varnostno opozorilo | Oporozilila, povezana z vašo varnostjo. | |
| Preberite uporabniški priročnik | Pred uporabo mora uporabnik prebrati in razumeti uporabniški priročnik. Tako bo nevarnost poškodbe manjša. | |
| Nosite zaščito za oči, ušesa in glavo. | Pri uporabi tega stroja morate nositi zaščitna očala in opremo za varovanje sluha in glave. | |
| Ne kadite | Ne kadite, izogibajte se iskrenja ali odprtega plamena. | |
| Uporablajte z obema rokama | Žago uporablajte takto, da jo trdno držite z obema rokama. | |
| Z eno roko | Ne uporablajteŽage takto, da jo držite samo z eno roko. | |
| Ogljikov monoksid | Motorji proizvajao uglikov monoksid, ki je smrtno nevaren plin brez vonja.Žage ne uporablajte v zaptem prostoru. | |
| Odsunek | NEVARNOST! Pazite na odsunek. | |
| Stik s konico meča | Izogibajte se stiku s konico meča. | |
| Nosite rokavice | Pri rokovanju z verižnoŽago nosite nadrseće močne zašcitne rokavice. | |
| Bencin in olje | Uporablajte neosvinčen bencin, namejen za motorna vozila, z oktanskim številom 87 ([R+M]/2) ali višje. Orodje poganja 2-taktni motor in zahteva, da predhodno naredite mešanico bencina in sintetičnega 2-taktnega olja. | |
| Ne dovolite, da se vam približajo opazovalci. | Poskrbite, da Bodies opazovalci oddaljeni vsaj 15 m. |
Slovensko
TEHNICNI PODATKI
| RCS-3535C2 | RCS-4040C2 | RCS-4446C2 | |
| 35 cc | 40 cc | 44 cc | |
| Teža - brez meča, verige, goriva ali olja | 4,6 kg | 4,6 kg | 4,6 kg |
| Zmogljivost posode zaGORivo | 310 cm3 | 310 cm3 | 310 cm3 |
| Zmogljivost posode za olje | 210 cm3 | 210 cm3 | 210 cm3 |
| Dolžina meča | 35 cm | 40 cm | 46 cm |
| Uporabne rezalne dolžine | 320 mm | 370 mm | 410 mm |
| Vrsta meča | Carlton 14-10-N1-MHC UNB | Carlton 16-10-N1-MHC UNB | Carlton 18-10W-K1-HC UNB |
| Korak verige | 9,53 mm | 9,53 mm | 8,26 mm |
| Debelina verige | 1,27 mm | 1,27 mm | 1,27 mm |
| Vrsta verige | Carlton N1C-BL-M-52E SK | Carlton N1C-BL-M-57E SK | Carlton K1L-BL-72E |
| Pogonski zobnik | 6-zobni | 6-zobni | 7-zobni |
| Premik motorja | 35 cm3 | 40,1 cm3 | 44 cm3 |
| Nazivna moč | 1,7 kW / 10000 min-1 | 1,8 kW / 10000 min-1 | 1,9 kW / 9500 min-1 |
| Nazivna hitrost | 12000 min-1 | 12000 min-1 | 12000 min-1 |
| Hitrost prostega teka motorja | 2700 - 3100 min-1 | 2700 - 3100 min-1 | 2700 - 3100 min-1 |
| Specižćna poraba goriva pri maksimalni moči motorja | 435g/kwh | 435g/kwh | 435g/kwh |
| Raven zvočnega tlaka (ISO22868) | 103 dB(A) | 103 dB(A) | 103 dB(A) |
| Nivo jakosti zvoka (ISO22868) | 113 dB(A) | 113 dB(A) | 113 dB(A) |
| Vibracije (ISO22867) | |||
| - Prednji ročaj | 6,4 m/s2 | 6,4 m/s2 | 6,4 m/s2 |
| - Zadnji ročaj | 7,0 m/s2 | 7,0 m/s2 | 7,0 m/s2 |
OPIS (SI. 1)
- Šćitnik prednje roke / zavora verige
- Sprednji ročaj
- Pokrov valja
- Gumb vbrizgalke
- Gumb Iopute za hladni zagon
- Pokrov sklopke
- Matice za montažo meça
- Meč
- Veriga zage z nizkim odsunkom
MONTAZA
OPOZORILO
Ce so neki deli orodjaPokvarjeni ali manjkago, ga ne uporabljaje, dokler ne nadomestite vseh delov. Ce tega oporozilna boste upoštevali, laho povzročite resne poskodbe.
OPOZORILO
Ne poskusajte spreminjati orodja ali izdelovati pripomockov, za katere ta naprava ni predvidena.
Take spremembe so primer napacne uporabe in lahko povzrocijo nevarnost in teze ketesne poškodbe.
OPOMBA: Verižna Žaga je v celoti tovarniško testirana.
Normalno je, da se naŽagi nahajajo rahli ostanki olja.
Preberite in odstranite vse obesne etikete in jih shranite z uporabniškim priročnikom.
Glejte Sliko 34-43.
Preberite opis zamenjave meča in verige v nadaljevanju
- Ohišje zaganjalnika / ventilatorja
- Ročico zaganjalnika
- Stikalo za vžig
- Sprozilni gumb
- Zadnji ročaj
- Stikalo dušilne lopute
- Pokrovček olja za verigo
- Pokrov posode za gorivo
- Koničast odbijač
tega priročnika.
DELOVANJE
OPOZORILO
Ne dovolite si, da bi bili zaradi dobrega poznavanja stroja nepazljivi. Spornnite se, da lahko ze trenutek nepazljovosti povzroci resno poskodbo.
OPOZORILO
Pri delu z orodjem vedno uporabljaite varovalne naocnike ali varnotsna ocala s stranskimi šcitniki. Če tega ne storite, vam lahko v oko prileti predmet in povrozci resno poskodbo.
OPOZORILO
Ne uporabljaje sestavnih delov ali cribora, ki ganepriporocna prozivzajalec tega orodja. Uporaba nepriporocenih sestavnih delov ali cribora lahko povzroci resne telesne poskodbe.
Slovensko
DELOVANJE
UPORABA
Orodje lahko uporabljate za naslednja opravila:
Osnovno kleščenje, podiranje in zaganje lesa
- Odstranjevanje opornih korenin
GORIVO IN POLNJENJE VARNO RAVNANE Z GORIVOM
OPOZORILO
Pred dolivanjem goriva morate vedno ugasniti motor. Nikoli ne dolivaje goriva v stroj pri deluocem ali vrocem motorju. Pred zagananjemotorja se umaknite vsaj 15 m od mesta, kjer ste dolili gorivo. NE KADITE! Neupostevanje tega oporozila lahko povzroci telesno poskodbo.
OPOZORILO
Preverite puşçanje goriva. Če ugotovite puşçanje, ga odpravite pred uporaboŽage, da preprečite ogenjali opekline.
Z gorivom vedno ravnajte previdno, ker je zelo vnetljivo.
Gorivo vedno dolivajte zunaj, tam kjer ni iskrenja ali plamena. Ne vdirhavajte hlapov goriva.
Pazite, da vasa koza ne pride v stik z bencinom ali oljem.
Pazite, da bencin in olje ne prideta v stik zočmi. Če bencin ali olje prideta v stik zočmi, jih takoj umijte s Čistvo. Če zatem še vedno občutite drażanje oči, takoj pošićte zdžravniško povoc.
Takoj očistite polito gorivo.
MEŠANJE GORIVA
- Orodje poganja 2-taktni motor, zato morate predhodno narediti mešanico bencina in sintetičnega 2-taktnega olja. Neosvinčen bencin in sintetično 2-taktno strojno olje predhodno premešajte v Čisti posodi, odobreni za bencin.
Motor je odobren za delovanje z neosvinichenim bencinom, namenjenim za uporabo v motornih vozilih z oktansko vrednostoj 87 ( + ) / 2) ali visjo.
Ne uporabljaje nobenih pripravljenih meşanic bencina/olja z bencinskih crpalk, kamor spadajo tudi meşanine bencina/olja za mopede, motorna kolesa itd. - Uporablajte izkligno sintetično olje za dvotaktne motorje.

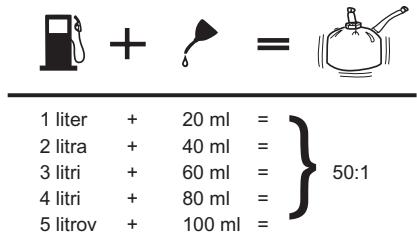

V bencin vmešajte 2% olja. To je razmerje 50:1. -
Dobro premešajte gorivo, prav takuto pred vsakih dolivanjem.
-
Mesajte majhne koliçine. Ne mesajte vecjih količin, kot jih lahko porabite v roku 30 dni. Priporočamo sintetično 2-taktno olje, ki vsebuje stabilizator goriva.
POLNJENJE POSODE ZA GORIVO (SI. 2)
Ocistite okolicoPokrova posode za gorivo, da preprecite oneselfzvezanje.
Pocasi zrahljatePokrovcek za gorivo, da sprostitte pritisk in da preprecite uhajanje goriva okrogPokrovcka.
Previdno nalije mešanico goriva v posodo. Pazite, da ne prelije.
- Preden ponovno namestitePokrovcek za gorivo, očistite in pregleje tesnilo.
Takoj ponovno namesitePokrovcek za gorivo in ga rochnozategnite.Obrišite morebitno razlito gorivo. Pred zaganjamem motorja se umaknite 9 m od mesta, kjer ste dolili gorivo.
OPOMBA: Normalno je,Če med prvo uporabo in po nnej uhaja dim iz motorja.
DOLIVANJE OLJA ZA MEC IN VERIGO (SI. 3)
Uporabljaje olje za mec in verigo znamke Ryobi. Namenjeno je za verige in mazalke za verige ter je formulirano takto, da deluje v velikem temperaturnem razponu, na da bi ga bilo potrebno razredciti. Verižna Žaga obicajno porabi prbližno eno posodo olja na posodo goriva.
OPOMBA: Ne up orabljajte umazanih, rabljenih ali drugace kontaminiranih olj. To bi lahko povzrociilo poskodbe oljne crpalke, meca ali verige.
Previdno nalijte olje za meč in verigo v posodo za olje.
Vsakič ko napolnite motor z gorivom, napolnite tudi posodo za olje.
PRITEGNITEV ZAVORE VERIGE (SI. 4-5)
Pred vsako uporabo preverite stanje delovanja zavore verige.
Slovensko
DELOVANJE
Z zadnjim delom leve roke vkljucite zavoro verige, takdo da potisnete vzvod zavore verige/šcitnik roke proti mecu med hitrim vrtjenem verige.
Zavoro verige ponastavite v položaj DELOVANJA tako, da primete gornji del vzvoda zavore verige/ sčitnika roke in potegnete proti prednjem roćaju, dokler ne klikne.
OPOZORILO
Če zavora ne zaustavi takoj verige, ali Če zavora verige ne ostane v položaju delovanja brez pomoči, odnesiteŽago v pooblasčeni servisi center, da vampo popravijo pred ponovno uporabo.
ZAGON MOTORJA (SI. 6-10)
Zaganjanje se razlikuje glede na to, ali je motor hladen ali topel.
OPOZORILO
Telo naj bo levo od vodila verige. Nikoli ne zakoračite prekoŽage ali verige, ali se ne stegujte preko vodila verige.
Verižno Žago postavite na ravnta in pazite, da v neposregni blizini ni nobenih predmetov ali ovir, ki bihko prišle v stik ze mečem in verigo. Da preprećite prehitto otopitèv verige, ne dopustîte, da bi meč in veriga prišla v stik za umazanijo na tleh.
Trdno drzite prednji rocaj z levo roko in postavite desno nogo na podnozej zadnjega rocaja.
Zagon hladega motorja:
Stikalo za vžig nastavite v položaj za DELOVANJE (I).
Zagotovite, da je zavora verige v položaju delovanja, takdo potegnete nazaj vzvod/šcitnik roke.
Stirikrat do konca pritisnite in sprostite gumb vbrizgalke.
Gumb lopute za hladni zagon izvlecite do konca v polożaj POLNA MOČ (I+J).
Povlecite rocico zaganjalnika, dokler se motor ne poskusi zagnati, vendar ne vec kot petkat.
Gumb lopute za hladni zagon potisnite v položaj POLOVIÇNA MOČ (I-J).
Povlecite rocico zaganjalnika, dokler se motor ne zažene.
OPOMBA: Zaga naj deluje v tem položaju 15-30 sekund, odvisno od temperature.
Gumb lopute za hladni zagon potisnite v položaj DELOVANJE (2).
POZOR
Ce ne sprostite delne obrenimenve motorja, ko je vzvod zavore verige v poLOZaju zaviranja, bo priSto de teze poSKodbe naprave. Nikoli ne pritiskajte in drzte stikala duSIne Ilopute, medTe ko je zavora verige v poLOZaju zaviranja.
Zagon toplega motorja:
Stikalo za vžig nastavite v položaj DELOVANJE (I).
Zagotovite, da je zavora verige v položaju delovanja, takdo da potegnete nazaj vzvod/šcitnik roke.
- Stirikrat do konca pritisnite in sprostite gumb vbrizgalke.
Povlecite rocico zaganjalnika, dokler se motor ne zažene.
ZAUSTAVITEV MOTORJA (SI. 11-12)
Sprostite stikalo dušilne lopute, da ponovno omogocite prosti tek motorja. Za zaustavitev motorja pomaknite stikalo za vžig v položaj ZAUSTAVITEV (Trop). Ne postavljate verižne Žage na tla, dokler se še premika veriga. Za dodatno varnost pritegnite zavoro verige, kadar ne uporabljate Žage.
V primeru da stikalo za vžig ne zaustavi Žage, potegnite gumb lopute za hladni zagon v popolnama izvlečeni požoj (POLNA MOČ / |-|) in pritegnite zavoro verige, da zaustavite motor. Če stikalo za vžig ne zaustavi Žage, ko je nastavljeno v požaj za ZAUSTAVITEV, raj vam stikalo za vžig popravijo, preden ponovno uporabite Žago, da preprečite nevarne pogoje za delo ali težko telesno poškodbo.
OPOMBA: Po končani uporabiŽage vedno sprostite tlak v posodi z odvijanjem in ponovnim zatezanjemPokrovčov za olje za verigo in za mešanico goriva. Pred uskladisčenjm pustite, da se motor ohladi.
NASTAVITEV HITROSTI PROSTEGA TEKA (SI. 13)
- Ce motor vžge, teče in pospešuje, vendar noče teči na prazno, obnite vijak za hitrost prostega teka "T" v smeri urnih kazalcev, da povečate hitrost prostega teka.
- Ce se veriga obrača med prostim tekom, obrnite vijak za hitrost prostega teka "T" obrnatno od urnih kazalcev, da zmanjsate vrtljaje na minuto pri prostem teku in zaustavite premikanje verige. Če se verižnaŽaga ševdno premika shitrostjoprostega teka, se obrnite na pooblasčenega serviserja, ki vim jo bo nastvil, in je ne uporabljajte, dokler ne bo popravljena.
OPOZORILO
VERIZNA ZAGA SE NE SME NIKOLI VRTETI PRI PROSTEM TEKU. Oblnite vijak za hitrost prostega teka "T" obtrato od urnih kazalcev, da zmanjsate vrtljaje na minuto, ali pa obrmite na pooblascenega serviserja, ki vam jo bo nastavil, in ne uporabljaje naprave, dokler ne bo popravljena. Ce se veriga zagze vrti pri prostemu teku, lahko pride do tezkih telesnih poskodb.
Slovensko
DELOVANJE
POVLECI IN POTISNI (SI.14)
Reakcijska sila zage je vedno nasprotna od smeri premikanja verge. Zato mora biti uporabnik pripravljen za nadzor nad POVLECI, ko reze na spodnjem delu meca in POTISNI, ko reze vzdolž gornjega robota.
OPOMBA: Verižna Žaga je v celoti tovarnísko testirana.
Normalno je, da se naŽagi nahajajo rahl ostkovi olja.
UKREPI ZA PREPRECEVANJE ODSUNKA (SI. 15-16)
OPOZORILO
Do ODSUNKA lahko pride, ce se premikajoca veriga dotakne predmeta na gornjem delu konice meca ali ce se zapre les in prischipne verigo zage v rezu. Stik na gornjem delu konice meca lahko povzroci, da se veriga vkoplje v predmet in da se veriga za trenutek zaustavi. Posledica tega je bliskovito nagla povratna reakcija, ki odsune mec navzgor in nazaj proti uporabniku. Ce se veriga zage zagozdi vzdolž konice meca, lahko mec hitro odsume nazaj proti uporabniku. Vsaka od teh reakcjij lahko povzroci izgubo nadzora nad zago, posledica tega pa so lahko teze telesne posskodbe.
Ne zanašajte ie izklučno na varnostne naprave,
Vgrajene vŽago. Kot uporabnikŽage morate
izvesti večukrepov, da priŽaganju ne bi prihajalo
do nesreč ali poskodb. Za več podatkov glejte
Sprošna varnostna navodila.
PRIPRAVA NA ZAGANJE
PRAVILNO DRZANJE ROCAJEV (SI. 17)
OPOZORILO
Nikoli ne uporablajte levorocnega (navzkriznega) prijema oz. nobenega pozaja, v katerem bi vaše telo ali roka segala preko vocila verige.
OPOZORILO
NE pritiskajte na stikalo dusilne lopute z levo roko in pri tem drzite prendnj rocaj z desno roko. Nikoli ne dovolite, da bi nek del telesa prisel v vodilo verige med delovanjem zeage.
PRAVILEN POLOZAJ MED ZAGANJEM (SI. 18)
Tezo razporedite na obe nogi na trdnih tleh.
Levo roko držite tako, da je komolec blokiran v položaju "ravne roke", da bi prenesel silo morebitnega odsunka.
Telo naj bo levo od vodila verige.
Palec naj se nahaja na spodnji strani ročaja.
VARNOSTNI UKREPI NA DELOVNEM OBMOCJU (SI. 19)
Zagajte samo les ali lesene materiale. Ne zagajte plocevine, plastike, zidovja, nelesenih gradbenih materialov.
■ Nikoli ne dovolite, da biŽago uporabljali otroci. Ne dovolite, da zi gazo uporabljala osea, ki ni prebrala uporabniskega priročnika ali prejela ustreznih navodil za varno in primerno uporabo verižneŽage.
Pazite, da se vsi - pomočniki, opazovalci, otroci in Živali - nahajajo na VARNI RAZDALJI od območja Žaganja. Med podiranjem dreves mora bita varna razdalja vsaj dvakrat daljsa od visine najvisijh dreves na območju podiranja. Med postopkom rrezrozvanja debel mora biti razdalja med delavci vsaj 4,5 m.
- Vedno Žagajte z obema nogama na trdnih tleh, da preprečite izgubo ravnotežja.
Ne zagajte na visini iznad prsnega koša, ker jeŽago, ki jo držite visje, težko nadzirati pred silami odsunka.
Ne podirajte dreves blizu elektrichnih zic ali zgradb. Takse postopke prepustite strokovnjakom.
Zagajte samo, kadar sta vidljivost in svetloba takšni, da dobro vidite.
OSNOVNI POSTOPKI DELOVANJA/ZAGANJA
Vadite Žaganje malih debel z naslednjo tehniko, da bi pridobili "občutek" za uporabo Žage, preden začnete z vecjm obsegom dela.
Zavzemite pravilen položaj telesa pred lesom z zhago v prostem teku.
S pritiskom na stikalo dusilne lopute pospesite delovanje motorja s polno mocko tik pred začekkom rezanja.
Začnite rezati zžago ob deblu.
Motor naj dela s polnim plinom ves cas rezanja.
Pustite, da veriga reze za vas; navzdol izvajte samo rahel pritisk. Forsiranje lahko povzroci poškodbo meça, verige ali motorja.
Takoj ko koncate rez, sprostite stikalo dusilne lopute, da omogocite prosti tek motorja. Če pustite, da teče Žaga s polno močjo brez rezanja, se lahko po nepotrebnem obrabinov erigva, mec in motor.
Ne pritiskajte naŽago ob zakljucku reza.
PODIRANJE DREVES - NEVARNI DELOVNI POGOJI (SI. 20)
OPOZORILO
Med podiranjem drevesa je pomembno, da upoštevate našednja opozorila, da bi preprečili možnost težkih telasnij poškodb.
Pri uporabi te naprave nosite zašcito za oči, sluh in glavo (A).
Ne zagaje dreves, ki so zelo nagnjena ali velikh dreves s trhlimi ali odmrlimi vejami, odstopljeno skorjo ali votlimi debli. Taka drevesa njvam porinejo ali prevrnejo s pomocko tezke opreme, nato pa jih razrezite.
Pazite na porazdelitev in tezo tezkih vej (B).
Ocistite podrast okrog drevesa, ki ga zeelite podreti (C).
Ne podirajte dreves blizu elektrichnih ziic ali zgradb (D).
Upostevajte smer, v katero sloni drevo (E).
Preverite ali so na drevesu poskodovane ali odmrle veje, ki bi lahko padle in vas udarile med podiranjem drevesa (F).
- Med zadnjim podiralnim rezom obcasno pogleje v rhv drevesa, da zagotovite, da bo drevo padlo v zeeleno smer.
Vsi opazovalci naj se nahajajo na varni razdalji (g) (vsaj dvakratni visini drevesa).
Pripravite pot za varen umik (H).
- Če zařne drevo padati v napacno smer, ali Če se zhaga zagozdi ali obtiči med padanjem, pustite Žago in resujte sebe!
- Upostevajte smer vetra, preden začnete podirati drevo.
Ne podirajte dreves blizu daljinovodov ali blizu zgradb, ki bi jih lahko udarile padajoće veje ali samo drevo.
Delavec z verižno Žago naj stojni na gornji strani terena, saj se bo drevo po podiranju po vsej verjetnosti skotalil zo zdrsnilo po pobocju navzdol.
- Preden začnete izvajati podiralne reze, odstranite umazanijo, kamenje, lubje,Žeblje, sponke inžico.
OPOZORILO
NE podirajte dreves blizu daljinovodov ali blizu zgradb, ki bi jih laho udarile padajoce veje ali samo drevo.
USTREZNI POSTOPKI ZA PODIRANJE DREVESA (SI. 21-24)
- Izberite pot umika (ali poti v primuru da pride do blokade izbrane poti). Ocistite obmoje v neposredni okolici drevesa in se prepracije, da ni ovir na visi načtrovani poti umika. Ocistite pot varnega umika približno 135^ od načtrovane Črte padanja (A).
- Upostevajte silo in smer vetra, nagnjenost in ravnotezje drevesa in lokacijo velikh vej. Te stvari
vplivao na smer padanja drevesa. Ne poskušajte podirati drevesa po linij, ki se razlikuje od njegove naravne linje podca (B).
- Naredite zarezo do okrog 1/3 premera debla s strani drevesa (C). Zareze naredite takto, da so pod pravim kotom z linijo padca. Zarezo morate ociistiti, da dobite ravno linijo. Da bi tezo lesa odstranili z zage, vedno najprej naredite spodnji rez zareze pred zgornjim rezom.
- Zadnji podirali nez (D) naredite naravnost in vodoravno ter vsaj 5 cm nad vodoravnim rezom zareze.
OPOMBA: Nikoli ne režite skozi zarezo. Vedno pustite pas lesa med zarezo in podiralnim rezom (priblízn 5 cm ali 1/10 prema drevesa). To se imenuje "tečaj" ali "leseni tečaj" (E). Sluzi za nadzor padca drevesa in preprečuje, da bi drevo zdrsnilo ali padlo nazaj s štora.
Pri drevesih z velikim premerom zaustavite podiralni rez, preden je dovolj globok, da bi drevo padlo ali se sesedlo nazaj na stor. Nato vstavite zagozde iz mehkega lesa ali plastike (F) v rez, takdo sa ne dotikajo verige. Poças zabijaje zagozde noter, da pomagate prevniti drevo.
- Ko drevo začne padati, zaustavite verižno Žago in jo takoj odložite. Umaknite se po očišćeni poti umika, vendar pazite na dogajanje, da ne bi kaj padlo v vašo smer.
OPOZORILO
Pri izvajanjupodiralnega reza nikoli ne prerezite skozi zarezo. Tečaj nadzira padec drevesa: to je del lesa med zarezo in podiralnim rezom.
ODSTRANJEVANJE OPORNIH KORENIN (SI. 25)
Oporna korenina je velika korenina, ki sega od debla drevesa nad zemljo. Pred podiranjem odstranite oporne korenine. Najprej naredite vodoraven rez (A) v oporno korenino, NATO pa se navpični rez (B). Nastali odpadni material (C) odstranize z delovnega območja. Potem ko ste odstranili velike oporek korenine, izvajte pravilini postopek za podiranje drevesa.
Glejte poglavje v tem priročniku: “Delovanje - Pravlni postopek za podiranje drevesa”.
RAZREZANE DEBLA (SI. 26)
Razrezanje je izraz, ki se uporablja za razrezanje podrtega drevesa na ustrezno dolzino debla.
Istočasno režite samo eno deblo.
Manjsa debla med razrezovanjem podprite na stojalo za zaganje ali drugo deblo.
- Področje rezanje naj bo vedno Čsto. Pazite, da se med rezanjem noben predmet ne more dotakniti konice meça in verge: to lahko povzroči odsumek (A):
Slovensko
DELOVANJE
- Med operacao razrezovanja stojte navzgor od debla, zato da se odrezani del debla ne more skotaliti preko vas.
Vcasih se je nemogoce izogniti zagozdenju (pri standardnih tehnikah rezanja) ali pa je tezko predvidet, v katero smer se bo pomaknilo deblo po razrezanje.
RAZREZOVANJE Z ZAGOZDO (SI. 27)
Ce je premer lesa dovolj velik, da lahko vstavite mehko zagozdo za razrezovanje (B), ne da bi se dotaknili verige, uporabite zagozdo, ki bo držala rez odprt in takto preprecila prišćipnjene.
RAZREZOVANJE POD PRITISKOM (SI. 28) (C) DEBLO JE PODPRTO NA ENEM KONCU. (D) DEBLO JE PODPRTO NA OBEH KONCIH.
Prvi rez pri razrezovanju (E) naredite 1/3 skozi deblo in konçajte z rezom 2/3 (F) na nasprotni strani. Medtem razrezovanjem se deblo lahko upogne. Žaga se lahko prisćipne ali zatakne v deblu, Če naredite prvi rez globje od 1/3 premera debla. Še posebej pazite na debla pod pritiskom (G), da preprećte prisćipjenje meça in verige.
RAZREZ OD ZGORAJ (SI. 29)
Zacnite na gornji strani debla, takdo ja se podnji del zagaproti deblu; izvajate rahel pritisk navzdol. Pomnite, da bo zago skusalo potegniti proc od vas.
RAZREZ OD SPODAJ (SI. 30)
Zacnite na spodnji strani debla, takdo je gornji del zenaproti deblu; izvajaje rahel pritisk navzgor.
Med razrezovanjem od spodaj se bo Žaga poskusala odsuniti najak proti vom. Bodite pripravljeni na to reakcijo in trdno drzite Žago, da obrdrzte nadzor.
KLEŠÇENJE IN OBREZOVANJE DREVESA (SI. 31-32)
Delajte počasi in trdno držiteŽago z obema rokama. Pazite na trdno oporo nog in ravnotežje.
- Med kleščenjem naj se med vami in verigo vedno nahaja drevo. Režite s strani drevesa, nasprotno od veje, ki jo režete.
Ne zagajte z lestve: to je izredno nevarno. Taksne postopke prepustite strokovjakom.
Ne zagajte na visini iznad prsnega koša, ker je težko nadzirati odsunekŽage, ki jo držite v visjem poLOžaju.
OPOZORILO
Nikoli ne plezajte na drevo, da bi ga oklestili al obrezali. Ne stojte na lestvi, plošcadi, deblu ai v položaju, ki bi lahko povzrociil, da izgubite ravnoteže ji nadzor nad zago.
Pri obrezovanju dreves je važno, da ne naredite ravnega reza poleg glavne veje ali debla, dokler niste odrezali veje stran od vas, da bi zmanjsali tezo. Tako preprecite, da bi se ogollo lubje z glavnega kraka.
- Pri prvem rezu razrezite vejo od spodaj do 1/3 (A).
- Naredite razrez veje od zgoraj, dokler ne pade (B).
- Končajte z ravnim in natančnim rezom ob glavnem kraku (C), takao da se bo lubje zaraslo nazaj in zacelilo rano.
OPOZORILO
Cé so veje, ki jih Želite obrezati, nad visino prsnega koša, za to opravilo najemite strokovnega delavca.
ZAGANJE ODSKOCHNIH DEBEL (SI. 33)
Odkočno deblo (A) je vsako deblo, veja, ukorenjinen stor ali mlado drevesce, ki je upognjeno pod pritiskom zaradi drugega lesa, takao da skočni nazaj, če odžagamo ali odstranimo lesi, ka ga zadržuje. Pri podtrtem drevesu obstaja velika možnost, da ukorenjineni stor med prežaganjem debla od štora odkočni nazaj v pokocen položaj. Bodite pozorni na odkočna debla, ker so nevama.
OPOZORILO
Odskočna debla so nevarna, saj lahko udarijo delavca ter povzroćijo, da izgubi nadzor nad verizno zago. Poselica tega so lahko težke ali usodne poskodbe delavca.
VZDRZEVENJE
OPOZORILO
Pri vdzdrzevanju orodja uporabljaje le enake nadomestne dele Ryobi. Uporaba kakrsnihkoli drugacnih delov je lahko nevarna ali laho poškoduje izdelek.
OPOZORILO
Ko delate z motornim orodjem ali Čistne prah, si vedno nadenite varnostne naočnike ali zašćtna očala. Če se pri delu dviga prah, nosite tudi protiprašno masko.
SPLOŠNO VZDRŽEVANJE
Izogibajte se uporabi topil za cisicenje plasticih delov. Večina plasticih materialov je občutljiva na mnoge vrste komercialnost Dopnih topil in jih z njihovo uporabo lahko poskodujemo. Za odstranjevanje umazanjine, prahu, olja, masti in podobnega uporabljaje cisto krpo.
Slovensko
VZDRZEVANJE
OPOZORILO
Pazite, da zavorne tekočine, bencin, izdelki na petrolejski osnovi, olja za penetriranjee, ipd. nikoli ne pridejo v stik z plasticniimi deli. Kemikalije lahko poskodujejo, oslabijo ali unicižo plastiko, kar im lahko za posledico tudi resne telesne poskodbe.
MAZANJE
Vsi lezaji v tem orodju so podmazani z dovolj veliko kolićino visoko kakovostnega masiza, da laho občajnih pogojih delovanja zdržijo do konca Živiljenjske dobe izdelka. Dodatno podmazovanje zato ni potrebno.
ZAMENJAVA MECA IN VERIGE (SI. 34-43)
NEVARNOST
Nikoli ne zaenite motorja, preden montirate meč, verigo,Pokrov pogona in ohšije sklopekce. Če niso veli dela na svojem mesto, lahko sklopekva odleti ali eksplodira in povzroci težke poskodbe uporabnika.
OPOZORILO
Da bi se izognili telesnim poskodbam, preberite in proucite vsa varmostna navodila v tem poglavju.
- Preden začnete delati nažagi, vedno postavite stikalo v položaj za ZAUSTAVITEV "..."
Zagotovite, da ni pritegnjena zavora verige tako, da vzvod zavore verige/rocni sctnik potegnete protiprednjemu rocaju, v položaj za DELOVANJE.
OPOMBA: Pri zamenjavi meça ali verige vedno uporabljaje ustrezni mec in verigo.
Med rokovanjem z verigo in mecem nosite rokavice. Ti sestavni deli so ostri in lahko vsebujejo iglice.
- Odstranite montažne matice z meča s pomocjo prilozenega kombiniranega kljuc.
OdstranitePokrov sklopke.
- Odstranite meč in verigo z montažne povrsine.
Odstranite staro verigo z meça.
- Novo verigo Žage namestite v zanko in poravnajte morebitne strline. Rezalni zobje (A) naj gledajo v smeri vrtenja verige (B). Če gledajo navzdol, preobrnite zanko.
- Pogonske Člene verige (C) namestite v utor meča (D), kot kaže slika.
- Verigo namestite takto, da se nahaja zanka za mecem.
- Verigo držite v položaju na mecu in namestite zanko okrog zobnika (E).
- Meč pritrdite poravnano z montažno povrsino, takodate Čepki meča nahajao v dolgi zarezi na mecu.
OPOMBA: Ko namešcate meč na zatće (F), pazite, da se nastavljivi zatć (G) nahaja v luknjì za zatezanje verige (H).
- Ponovno namestitePokrov sklopke (I) in matice za montažo meča (J).
Ročno zategnite matice za montažo meça. Meč se mora prosto gibati zaradi nastavitve zategnjenosti.
Ohlapnost verige odpravite z obračanjem vijaka za napenjanje verige (K) v smeri urnega kazalca, dokler se veriga dobro ne privilega meču, s pogonskimi Členi v utoru meča.
Dvignite konico meca, da preverite povejsenje.
Sprostite konico meca in obrnite vijak za zatezanje verige za 1/2 obrata v smeri urnih kazalcev. Ponavlajte ta postopek, dokler ne odopravite povešenja. - Konico meça držite navzgor in dobro zategnite matice za montaço meça.
Veriga je pravilno zategnjena, ko ni nobene povešenosti na spodnji strani meça, ko je veriga dobro namescena, vendar jo lahko obračamo z roko brez zatikanja. Preverite, da ni pritegnjena zavora verige.
OPOMBA: Ce je veriga prevec zategnjena, se ne bo vrtela. Rahlo zrahljate matice na mecu in vijak za nastavitev zategnjenosti obrnite za 1/4 obrata, obrno od urnih kazalcev. Konico meca drzite navzgor in ponovno trdno zategnite matice meca. Preverite ali se veriga vrti brez zatikanja.
NASTAVITEV ZATEGNJENOSTI VERIGE (SI. 44-46)
OPOZORILO
Nikoli se ne dotikajte ali nastavlajte verige med delovanjenm motorja. Veriga zage je zelo ostra. Med vzdhrzevanjem verige vedno nosite zašcitne rokavice.
Zaustavite motor, preden začnete nastavljati zategnjenost verige.
Zagotovite, da so matrice za montazo meça zrahljane na rochno zategnjenost.
Vijak za zatezanje verige obrnite v smeri urnih kazalcev, da zategnete verigo.
OPOMBA: Hladna veriga je pravilno zategnjena, ko ni nobene povešenosti na spodnji strani meça, ko je veriga dobro namešcena in jo laho krobacamo z roko brez zatikanja.
Vedno kadar ploskve pogonskih chlenov (A) visijo izven utora meça, ponovno zategnite verigo.
OPOMBA: Med normalnim delovanjem zage se povec temperatura verige. Pogonski leni pravilno zategnjene tople verige visijo iz utora meca za prriblzn 1,25 mm. Pri ugotavljanju pravilne zategnjenosti tople verige lahko kot vodilo uporabite konico kombiniranega kluca.
Slovensko
VZDRZEVENJE
OPOMBA: Nove verige se rade raztegnejo, zato pogosto preverjaje zategnjenost verige in jo po potrebi zategnite.
POZOR
Veriga, ki je bila zategnjena se topla, je lahko pretesna, ko se ohladi. Pred naslednjo uporabo preverite "hladno zategjennost".
VZDRZEVANJE VERIGE (SI. 47-48)
POZOR
Preden začnete delati naŽagi, preverite, Že je stikalo v požaju za ZAUSTAVITEV "m". Pri tejŽagi uporabljaste mo si varigo z nizkim odsunkom. Veriga shitrim rezanjem zmanjsije odsunek pri primernem vzdhrževanju.
Da bi veriga rezala gladko in hitro, jo ustrezno vzdhrzujte. Verigo je potrebno nabusiti, ko so delci zgovine majhni in prasnati, ce je treba verigo s silo potiskati skozi les med zaganjem ali ce veriga reze v stran. Med vzdhrveanjem verige upostevejate naslednje:
Neustrezen kot piljenja stranske plošće lahko poveča nevarnost močega odsunka.
Razmak vodilnih zob (A).
- Premajhen povečuje možnost odsunka.
-
Ne dovolj majhen zmanjsuhe sposobnost za rezanje.
-
Če rezalni zobje udarijo ob trde predmete, kot so zebliji in kamenje, oz. Če jih poskodujeta blato ali pesek na lesu, naj vam v pooblascenem servisunabrusijo verigo.
OPOMBA: Pri zamenjavi verige pregleije ali je obrabljen ali poskodovan pogonski zobnik (B). Ce so na navedenih obmojij opazni znaki obrabe ali poskodb, Naj vam v pooblascenem servisu zamenjajo pogonski zobnik.
OPOMBA: Ce po prebranih spodnjih navodilih ne boste popolnoma rumazuli pravilnega postopka za brusenje verige, naj vam v pooblascenem servisem centru verigo nabrusijo ali zamenjao s priporoceno verigo z nizkim odsunkom.
BRUŠENJE REZALNIH ZOB (SI. 49-52)
Delirizalnegazoba:
(A) Rezalni kot
(B) Stranska plošča
(C) Vodilni zob
(D)Konica
(E) Zleb
(F) Peta
(G) Luknja zakovice
(H) Gornja plošča
Pazite, da obrusite vse rezalne zobe pod dolocenimi koti in na isto dolzino, sajramento enaki rezalni zobci zagotavljoho nitro rezanje.
OPOZORILO
Veriga zage je zelo ostra. Med vzdrževanjem verige verted no nosite zašcitne rokavice, da preprećte resné telesne poškodbe.
Pred brusenjem zategmite verigo. Gleje Nastavitev zategjenosti verige.
- Uporabite okroglo pilo premera 1,6 mm in držalo (ni priloženo). Vse piljenje izvajaje na sredini meça.
Pila naj bo poravnana z gornjo plošćo zoba. Ne dopustite, da se pila spušća ali pozibava.
- Uporabite rahel vendar trden pritisk. Zamahujte s pilo proti prednjemu kotu zoba.
Pri vsakem povratnem potegu dvignite pilo stran od jekla.
Na vsakem zobu naredite nekaj trdnih potegov. Vse rezalne zobe na levi strani (A) pilite v eni smeri. Nato se pomaknite na drugo stran in pilite rezalne zobe na desni strani (B) v nasprotni smeri.
Z ziñnato krtačko odstranite opilke s pile.
POZOR
Topa ali nepravilno nabrušena veriga lahko pavzroci preveliko hitrost motorja med rezanjem, posledica tega pa so lahko težke poskodbe motora.
OPOZORILO
Neustrezno brusenje verige povečuje možnost odsunka.
OPOZORILO
Ce ne zamenjate ali popravite poškodovane verige, lahko pride do težke telesne poškodbe.
KOT PILJENJA GORNJE PLOŠČE (SI. 53)
(A) PRAVILEN 30^ - držala za pilo so oznacena z vodilnimi oznakamzi za pravilno poravnavo pile, ki omogocă pravilen kot gornje plošće.
(B) MANJ KOT 30^ - za prečno rezanje.
(C) VEC KOT 30^ - resast rob hitro otopi.
KOT STRANSKE PLOŠČE (SI. 54)
(D) PRAVILEN 80^ - nastane samodejno, c e v drzalu za pilo uporabite pilo pravilnega premera.
(E) KLJUKA - "zagrabi" in hitro otopi, povecuje nevarmost ODSUNKA. Nastane, ce uporabite pilo s premajhnim premerom ali ce pilo drzite prenizko.
(F) NAGNJEN NAZAJ - Zahteva prevelik podajalni pritisk, povrozca preveliko obrabo meca in verige. Nastane, cfe uporabite pilo s prevelikim premerom ali cfe pilo drzite previsoko.
Slovensko
VZDRZEVENJE
VZDRZEVANJE RAZMAKA VODILNIH ZOB (SI. 55-57)
Vzdrzuije razmak 0,6 mm med vodilnimi zobmi. Za merjenje razmaka med vodilnimi zobmi uporabite merilnik globine (A).
Pri vsakem piljenju verige preverite razmak med vodilnimi zobmi.
Za enakomerno znižanje vseh vodilnih zob uporabite plošcato pilo (B) (ni prilozena) in skobljič za vodilne zobe (C) (ni prilozen). Uporabite 0,6 mm skobljič za vodilne zobe. Potem ko ste znižali vse vodilne zobe, jim povrnite prvotno obliko, takao da zaoblite prendji del. Pazite, da ne poškodujete sosednjih pogonskih Členov z robom pile.
Vodilne zobe morate s ploscato pilo prilagoditi v isti smeri, kot je bil piljen sosednji rezali nob z okroglo pilo. Pazite, da se ne dotaknete lica rezalnega zoba s ploscato pilo, medtem ko prerlagajate vodilne zobe.
VZDRZAVANJE MECA (SI.58)
POZOR
Pazite, da se veriga zaustavi, preden izvajate kakršnakoli dela naŽagi.
Po vsakem tecnu uporabe obrmite mec na zagi, da porazdelite obrabo in cimbolj podaljsate ziviljensko dobo meca. Mec morate ociistiti vsak dan uporabe in preveriti njegov'obrabo oz. poskodbe.
Resate ali iglicaste tirnice meca so normalna pojava obrabe meca. Takse napake morate zgladiti s pilo, takoj ko se povajo.
Zamenjati je treba vsak mec z eno od naslednjih napak:
- Obraba znotraj tirnic meča, ki omogocă, da veriga leži postrani;
Upognjemc;
Razpokane ali zlomljene tirnice;
Razsirjene tirnice.
Poleg tega vsak teden namazite mece (z zobnikom na konici). S pomocjo injekcije za mazanje vsak teden podmazite v luknjno za mazanje. Obrnite mec in preverite, da v luknjah za mazanje (A) in utoru verige ni umazanje.
POZOR
Pred poinvni sestavlanjem preverite ali je zračni filter pravilno namešen v Pokrovu zračnega filtra. Nikoli ne pustite teči motorja brez zračnega filtra, sicer bi lahko prišlo do težke okvare.
CIScENJE ZRAcNEGA FILTRA (SI. 59-60)
NASTAVITEV UPLINJAÇA (SI. 61-63)
Pred nastavitvijo uplinjača:
Za cisicenje prezračevalnih odprtinPokrova zaganjalnika uporabite šcetko ali stisjen zrak.
Ciscnje zračnegafiltra (A).Glejte Ciscnje zračnegafiltra v poglavju Vzdrževanje v tem priročniku.
Pustite, da se motor ogreje pred nastavitvijo hitrosti prostega teka motorja.
OPOZORILO
Vremenski pogoji in nadmorska višina lahko vlpivajo na uplinjenje. Ne dovolite, da se opazovalci med nestavitvijo uplinjač priblizajo verižniŽagi.
Nastavitev hitrosti prostega teka - Z nastavitvijo hitrosti prostega teka nadzirate odprte dusilnega ventila med sprostitvijo stikala duilne lopause. Za nastavitev:
Vijak za hitrost prostega teka "T" obrnite v smeri urnih kazalcev, da povecate hitrost prostega teka.
Vijak za hitrost prostega teka "T" obrnite obratno od urnih kazalcev, da zmanjsate hitrost prostega teka.
Naredite poskusni rez, nato pa nastavite iglo H za najboljso moč rezanja, ne za maksimalno hitrost. Igla H je omejena na 1/4 obrata.
OPOZORILO
VERIZNA ZAGA SE NE SME NIKOLI VRTETI PRI PROSTEM TEKU. Ce se veriga zage vrti pri prostem teku, lahko pride do tezkih telesnih poskodb.
CISCENJE ZAGANJALNIKA (SI. 62)
Za cišćenje opdakov iz prezračevalnih odprtin (B) sestava zaganjalnika uporabite šćetko ali stisjen zrak.
ANTIFRIZ MEHANIZEM UPLINJAÇA (SI. 64-65)
Verižna Žaga je opremljena s prezračevalno loputo na desni strani pokrova valja, ki omogoca dovod toplega zraka iz motorja v uplinjac in preprečuje zmrzovanje pri hladnijh pogojih delovanja. Uporaba verižne Žage pri temperaturah od 0?C do 5?C in pri visoki vlažnosti lahko povzroci nastajanje leda v uplinjacu. To lahko povzroci, da se zmanjsa storilnost motora in/ali da motor ne deluje enakomerno. Pri uporabi pod takimi okolišcinami morate verižno Žago pred začetkom uporabe nestaviti na nacin proti zmrzovanju.
Preklop na nacin proti zmrzovanju:
Stikalo za vžig nastavite v položaj za IZKLOP (
OdstranitePokrovzračega filtra(A).
Odstranite zračni filter.
Dvignite gumb lopute za hladni zagon (E) in ga odstranite izPokrova valja (C).
Zrahlajte pet vijakov za pritrditevPokrova valja. OdstranitePokrov valja.
Slovensko
VZDRZEVENJE
- OdstranitePokrovék proti zmrzovanju (D),ki se nahaja na desni straniPokrova valja,tako da njatritisnete prstom.
- Pokrovček proti zmrzovanju nastavite tako, da znak "snega" gleda navzgor, nato pa ga vrnite v začetni položaj na povrokov valja.
- Ponovno namestitePokrov valja in privijte vijake za pritrditev.
- Ponovno namestite gumb lopute za hladni zagon, zračni filter inPokrov zračnegafiltra.
OPOZORILO
Če ni nevarnosti nestajanja ledu, napravo vedno vrnite v normalni način delovanja. Če bi verižno zago uporabljali v načinu proti zmrzovanju tudi takrat, ko se temperatura zviša in vrne na normalno, lahko pride do tega, da motor ne bo dobro vžgal ali pa ne bo deloval z normalno hitrostjo.
CISCENJE MOTORJA (SI. 66-67)
Obcasno s stisnenim zrakom ali šcetko očistite rebra valja (B) in rebra vztrajnika (A). Zaradi nečistovo na valju lahko pride do nevarnega pregrevanja motorja.
OPOZORILO
Nikoli ne zaenite zage, ne da bi bili vsi deli, vkljucno s Pokrovom pogona in ohisjem zaganjalnika, trdn pritrjeni na svojem mesto. Ker se deli lahko odlomijo in letijo naokrog, prepustite popravila vztrajnika in sklopke osebju pooblašecnega servisa, ki je bilo za to usposobljeno v tovami.
OPOMBA: Če opazite zmanjsano moč delovanja orodja na plinskij pogon, obstaja možnost, da so ostanki ogljika blokirali odprtino za izpuh in dusilec. Da bi ponomvno vzpostavili normalno storilnosti, odstranje te oblogne.
PREVERJANE FILTRA ZA GORIVO (SI. 68)
Obcasno preverjaje filter (B) za gorivo. Ce je umazan ali poskodovan, ga zamenjaje.
ZAMENJAVA VZIGALNE SVECKE (SI. 69)
Motor je opremljen z vžigalnso svečko Champion RZ7C ali NgK CMR7H z elektrodno režo 0,64 mm. Uporabite enak nadomestni del in g a zamenjaje vsakh 50 ur, po potrebji pa tudi pogosteje.
Vzigalno svecko zrahlajte tako, da jo s kljucem (A) obracate nasprotno od smeri urnih kazalcev.
Odstranite vžigalno svečko.
Ročno privijte novo svečko z obračanjem v smeri urnih kazalcev. Dobro zategnite s klučem (B).
OPOMBA: Pazite, da svečke ne privijete v nasprotni smeri. Nasprotno privijanje bi resno poškodovalo valj.
PREGLED/CIscENJE OMEJEVALCA ISKRENJA IN IZPUsNE ODPRTINE DUSILCA (Fig. 70)
Dusilec je opremljen z omejevalcem iskrenja. Okvarjeni omejevalc iskrenja lahko povzroci nevornost pozara. Zaslon omejevalca iskrenja se lahko umaze pri normalni uporabi in ga je zato treba pregledati vsak teden in ga po potreb očistiti. Poskbrite, da bosta dusilec in omejevalec iskrenja na vašiŽagi vedno v dobrem stanju.
Veriga se mora vedno uporabljati s pravilno montiranim koničastim odbijačem.
OPOZORILO
Povrsine dušilca so zelo vroče med in po delovanji veriznežage. Da se izognete težkim telesnim poskodbam, raj.Bodyo vsi telesni deli Čim dlje od dušilca.
Pustite, da se dušilec ohladi.
- Odstranite zvezdasti vijak (E) in 8 mm matice (D), ki pridržujejo pokrov dusilica; odstranite pokrov dusilica (C) in omejevacle iskrenja (A).
- Če je omejevalec iskrenja umazan, ga ocistite z majhnoŽicnato krtacko. Zamenjatezaslon omejevalca iskrenja, Če je razpokan ali drugace poskodovan.
- Odstranite dušilec (B).
Ploscati izvijač vstavite v izpušn odprtino dušilca in odstranite morebitne obloge ogljika.
Istočasno obrošite obloge ogljika v izpušni odprtinji dušilica in v izpušni odprtinji valja.
- Ponovno namestite dušilec, omejevacic iskrenja inPokrov dušilica.
- Ponovno namestite zvezdasti vijak in matice za pritrditev.
PREGLED IN CISCENJE ZAVORE VERIGE (SI. 71-72)
- OdstranitePokrov sklopke in očistite sestavné delzavore verige (A).Preverite obrabo zavornega traku (C) in ga zamenjajte,ce je obrabjen ali poškodovan. Debelina traku ne bi smela biti manjsa od 0,6 mm,oz. obrabljena do polovice.
- Skrbite za Čistoco mehanizma zavore verige in rahlo podmazujte drogovje (B).
- Po servisiranju ali āsěcenju vedno preskusite delovanje zavore verige. Za več podrobnosti glejte Delovanje verige zavore.
Preverite lovilec verige (D) in ga zamenjaje, ce je poskodovan.
OPOZORILO
Celo pri vsakodnevem ciscenju mehanizma se nigoce zanesti na to, da bo delovala zavora verige pod pogoji na terenu. Uporabljaje pravilne tehnike ciscenja.
Slovensko
VZDRZEVENJE
SHRANJEVANJE VERIZNE ZAGE (ZA 1 MESEC ALI DLJE)
Spraznite vsebino posode za gorivo v vsebnik, ki jeprimeren za bencin.
Pustite delovati motor, dokler se ne zaustavi. Na ta način se odstrani vsa mešanica goriva in olja, ki bilahko postala postana in povzročila obloge smole v systemdu za gorivo.
Večkrat pritisnite gumb vbrizgalke, da odteče gorivo iz uplinjáča.
Vse olje meca in verige odtocite iz rezervaarja v posodo, odobreno za olje.
Očistite vse tujke iz Žage.
- Shranite v dobro prezračen prostor, ki ni dostopen otrokom.
OPOMBA: Hranite proc od jeddih sredstev, kot so kemikalije za vrtnarjenje in soli za odmrzovanje.
Upostevaje krajevne predispie glede varnega skladišćenja in rokovanja z bencinom. Odvečno gorivo uporabite za druge naprave s pogonom na 2-taktne motorje.
Slovensko
ODPRAVLJANJE TEZAV
ČE SLEDEČE RESITVE NE ODPRAVIJO NASTALIH TEŽAV, SE OBRNITE NA POOBLASČENEGA SERVISERJA.
| TEŽAVA | MOŽEN VZROK | REŠITEV |
| Motor noće vžgati. [Preverite ali je stikalo za vžig v položaju delovanje "I"). | Ni iskre. | Preverite iskrenje. OdstranitePokrov zračnega filtra. Odstranite vžigalno svečko iz valja. Ponomno pritrditežico vžigalne svečke in namestite svečko na vrh valja takо, da se njen kovinski del dotika valja. Povlecite ročico zaganjalnika in poglejte, ce se v vžigalni svečki pojav iskra. Ce ni iskre, je treba test ponoviti z novo vžigalno svečko. |
| Motor je zalit z gorivom. | Odstranite vžigalno svečko pri izključenem stikalu za vžig. Gumb dušilne lopute pomaknine v položaj delovanja (pritsijnen do konca) in 15 do 20 katr povlecite ročico zaganjalnika. Na ta način boste očistili odvečno gorivo iz motorjia. Očistite in povenno namestite vžigalno svečko. Stikalo za vžig pomaknine v položaj za delovanje (I). Štrirkat pritisnite in spustite gumb vbrizgalke. Trikrat povlecite zaganjalnik z gumbom lopute za hladni zagon v položaju za delovanje. Če motor ne vžge, pomaknine gumb lopute za hladni zagon v položaj za POLOVIĆNO MOC in ponovite normalni postopek zaganjanja. Če motorja še vedno ne morete zăgnati, ponovite postopek z novo vžigalno svečko. | |
| Motor vžge, vendar ne pospešuje pravilno. | Uplinjač je potrebno nastaviti na "L" (nizek brizg). | Obrnite se na pooblasćenegа serviserja, ki ham bo nastvil uplinjač. |
| Motor vžge in ugasne. | Uplinjač je potrebno nastaviti na "L" (nizek brizg). | Obrnite se na pooblasćenega serviserja, ki ham bo nastvil uplinjač. |
| Motor vžge, vendar ne deluje pravilno pri veliki hitrosti. | Uplinjač je potrebno nastaviti na "H" (visok brizg). | Obrnite se na pooblasćenega serviserja, ki ham bo nastvil uplinjač. |
| Motor ne doseže polne hitrosti in/ali oddaja preveč dima. | Mešanica olje/gorivo ni primerna. | Uporabite sveže gorivo in pravlino razmerje 2-taktne mešanje olja. |
Slovensko
ODPRAVLJANJE TEZAV
CE SLEDEČE RESITVE NE ODPRAVIJO NASTALIH TEŽAV, SE OBRNITE NA POOBLASČENEGA SERVISERJA.
| TEŽAVA | MOŽEN VZROK | REŠITEV |
| Motor ne doseže polnehitrosti in/ali oddaja prevečdima. | Umazan zračni filter.Umazan omejevalec iskrenja.Uplinjač je potrebno nastaviti na "H"(visok brizg). | Očistite zračni filter. Gleje Čišćenje zračnega filtrav v poglavju Vzdrževanje v tem priročniku.Očistite omejevalec iskrenja. Gleje Čišćenje omejevalca iskrenja v poglavju Vzdrževanje tega priročnika.Obrnite se na pooblašćenega servisjera, kiham bo nestavil uplinjač. |
| Motor vžge, teče inpopešujë, vendar ne tečenaprazno. | Uplinjač je potrebno nastaviti nahitrost prostega teka. | Vijak za hitrost prostega teka "T" obrniteobratno od urnih kazalcev, da zmanjsatehitrost. Gleje Nastavitev uplinjača v poglavju Vzdrževanje tega priročnika. |
| Veriga se vrti pri prostemteku. | Uplinjač je potrebno nastaviti nahitrost prostega teka.Pušćanje zraka v sistemu za dovod. | Vijak za hitrost prostega teka "T" obrniteobratno od urnih kazalcev, da zmanjsatehitrost. Gleje Nastavitev uplinjača v poglavju Vzdrževanje tega priročnika.V pooblašćenem servisnom centru vprašajte zapribor za obnovo. |
| Med delovanjem sta mečin veriga vroča in oddajatadim. | Posoda za olje je prazna.Prevelika zategnjenost verige.Mazalka ne deluje.Zamašeni dotoki olja. | Posodo z oljem morate napolniti vsakič, ko napolnite posodo z gorivom.Verigo zategnine po navodilih v točki"Nastavitev zategnjenosti verige" iz poglavjA Vzdrževanje v tem priročniku.Pustite, da motor deluje 30 do 45 sekund spolovico moči. Zaustavite Žago in preverite ali teče olje iz meča. Če je prisotno olje, je morda veriga topo ali pa je meč poškodovan.OdstranitePokrov sklopek in plošćo meča in očistite dovode olja s šćetko s togimi dlakami. |
| Motor vžge in teče, vendarese veriga ne vrti. | Pritegnjena je zavora verige.Prevelika zategnjenost verige.Meč in veriga sta nepravlino sestavljena.Meč in/ali veriga sta poškodovana.Poškodovani zobje pogonskega zobnika | Sprostite zavoro verige. Gleje Pritegnitev zavore verige v poglavju Vzdrževanje tega priročnika.Zategnine verigo po navodilih v toči"Nastavitev zategnjenosti verige" poglavjA Vzdrževanje v tem priročniku.Gleje Zamenjava meča in verige v poglavju Vzdrževanje tega priročnika.Preverite meč in verigo glede poškodb.Obrnite se na pooblašćen servisni center, daham zamenjajo pogonski zobnik. |
Hrvatski
Zahvaljumeto ste kupili Ryobi proizvod.
Vasa motorna pila je osmišljena i proizvedena na temeluji visokih izvršnih kriterija tvrtke Ryobi, koji ju Eine alatom koji je pouzdan, lak za uporabu i siguran. Ako budete vodili raEuña da ju pravilno odraavate, imat Eete koristi od alata optomog u radu tjekkom godina.
UPOZORENJE
Da bi se smanjio rizik od ozljeda, neophodno je paaljivo proEritati i razumjeti ovj priruEnik za uporabu.
VAENO
Odravaanse zahtijeva mnogo paanje i dobro poznavanje alata: to treba obavljati kualificirani tehnEar. U sluEaju zamjene treba koristiti originalne Ryobi rezervne dijelove. Za potpunu sigurnost uradu, molimo da proEitate i razumijete sve upute prije no Sto poEnete rabiti svju motornu pilu. Postujte sva sigurnosna pravila. Nepostivanje narednih signurnosnih provila moe dovesti do tesikh tjelesnih ozljeda.
UPOZORENJE
Paaljivo i u cijelosti proEitajte ovaj korisniEki priruEnik prije uporabe motorne pile. Posebnu pozmost obratite na upute i sigurnosne simbole koji oznaEvaju opasnost, opomeni i upozorenje. Te sigurnosne upute namijenjene su vašoj zašiti te spreEvanju moguEih tešikh ozljeda. Ispravna uporaba vase pilza za ono Šemu je namijenjena omoguEit Ševam dugogodišnésigurno korištenje pouzdanog alata.
UPOZORENJE
Ovaj symbol oznaEava vaane mjere opreza koje treba poduzeti. Sluai privlaEnju vase paanje jer je vaša sigurnost u pitanji!!!
UPOZORENJE
Uporaba alata moze dovesti do prskanja stranih tijela u vase oEi i prouzroEiti teske ozljede oEiju. Prijee uporabe alata, stavite sigurnosne il zašitne naoEale opremljene boEnim zašitama, a ako treba i masku za lice. PreporuEamo onima koji nose naoEale za vid da ihPokrirju sigurnosnom maskom il standardnim zašitinim naoEalama opremljenimazaslonima sa strane. Uvijek zaštilite oEi.
PRO>ITAJTEPUPUTEUCIJELOSTI.
OPCA SIGURNOSNA PRAVILA
UPOZORENJE
Upozorenja i upute sadraene u ovom odjlku priruEnika namijenjeni su vaosj zastiti. Nepostivanje oiv utupa moae dovesti do teskih tjelesnih ozljeda. Za potpunu sigurnost u radu, molimo da proEitate i razumijete korisniEki priruEnik kao i sve naljepnice koje se nalaze na alatu. Sigurnest je stvar dravog razuma, opreza i poznavanja vase motorne pile.
Vodiacu listu treba vymenit v nasledujucich pripadoch:
pri opotrebovani vnutra kojajnicky, kedy refaz padá na{jednu stranu;
ak je liša ohnutá;
ak su kolajnicky prasknute alebo zlomené;
ak sa ko'ajnicky roztiahli.
Vodiace lipty (a refazové koleso) raz za týžden namaze vtstreknutim maziva do maszieho otvoru. Otočte vodiacu listu a skontlujte, Či nie sú zanesené mazacie otvory (A) a dražka refaze.
VYSTRAHA
Vsi izdelki znamke Ryobi imago garancijo za napake v izdelavi in neustrezne sestavnve dele za obodbe 24-ih mesecev od datuma, ki je naveden na originalenrakunu, ki ga je prodajalec izdal koncnemu uporabniku.
Staranjé, ki ga pavzroça obicajna raba in obraa izdelka, njegova nepooblačCena al neustrezná uporaba al vrždžeνanje, al preobrenimenite, je izvezto z et garancije. Aneko vela tudi za dotadno opremo kot so baterijs vlozkā, Žarnice, rezilica, pribor, vrečke, ipd.
Ce pride vir garacisjekem roku do napake v delovanju izdelka, vas prosimo, da ga NERAZSTAVLJENEGA, sukapz z dokazilom o nakupu, odnesete vašemu prodajalcu ali v najbližny Ryobii servisi center.
Ta garancjna nikakor ne vpliva na vaste pravice, ki vam jih v zvezi z neustreznijn izdeli daje zakon.
Gornja garancija velja sono za Veliko Britanijo, Evropso konjuo in Avstraljlo. Izven teh reglj lohal va drugačna garancija. Podrobné informaciće o garanciji lohal doble tri prkajevnem pooblašenem prodajaluc.
UVJETI GARANCIJE
Ovaj Ryobi proizvod je pod garancijom za sve nedostatke ununar dvadeset i Eetiri (24) mjeseca od datumka koji se nalazi na originalnom raEunu koji je prodavaE izdao krajmen korisniku.
Ostejenza urozkovana nenormalnom uporabom, neprikladnim ili nedozvolenmi koristjenim ili ordažavanijem ili paki vevelikim opterefenjenem nisi ukuIENA u ovu garancju, kao ni dodaci poput baterija, arujarla, noeva, vrhova, torbi illd.
U sluEaju da tijekom garancljskog razdobija alat radi neispravo, proizvod koji NISTRE RASTAVLJIJAZejno d s dokazom o kupnji posaljite vasem dovablajuI li najblaem Ovlastenom Ryobi servisi. Vaza pravna koja se odnose na esnipravne proizvod ovem agarcjion ne dovodne u pitanje. Navedena garancija vrijedi samo u Ujerdinjenom kraljevestvu, u Europskoj unji te u Australji. Za druge zemije moze se primjenjavila drugaEjia garancija.
Da bi pravilno izvajali zahteve glede zdravja in varnosti, ki so navedene v direktivah EEC, mo stroculi naslednej evrospe in/a nationalne standardare in/all tenhne specifikacije: DIN ISO 11681-1:2004/ISO 22868:2005/ISO 22867:2004/EN 55012:2002
Izjavlmo, da ta izdekleuk ustreza zahtevam direktive o emisi jhrupa v okolico 2000/14/EC.
| 35 cc | 40 cc | 44 cc | |
| Izmerjen nivo jakosti zvoka | 112 dB (A) | 112 dB (A) | 112 dB (A) |
| Zajamčen nivo jakosti zvoka | 113 dB (A) | 113 dB (A) | 113 dB (A) |
| Datum izdaje | 1 / 2007 |
Na podagli preveranjana posameznega izdelka be jiela napriva ocenjena, da ustrea direktiva o emissuru hpa v okolico 2000/14/EC, v laboratoriju SLG PRUEF-UND ZERTIFIERUNGS GMBH. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, NEMCIJA.
| Tip | Številka licence tipskega pregleda (ki jo je izdal Intertek Deutschland GmbH) |
| RCS-3535C2 | 07SHW0980-01 |
| RCS-4040C2 | 07SHW0984-01 |
| RCS-4446C2 | 07SHW1029-01 |
Tehnična dokumentáža se hrani na naslovou Homelite Far East Co, Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hong Kong.
Izjavljeno v septembru 2006, s strani Homelite Far East Co., Ltd.
DEKLARACIJA O USKLA-ENOSTICE
Mi pod svojom odgovrosemEu izjavlujemo de jeovaj proizvod uskaden s osnovnim zdravstvenim i sigurnosnim zahljevima iz Direktive o strojevima 98/37/EC i drugim vaeEm direktivama, poput Direktive CEM 89/336/EEC, Direktive 2000/14/EC o zuVem imesijama, 97/68/ EC o emisjama plinova te direktivima 2002/88/EC i 2004/26/EC.
Konzultirane su sljedete europes i/iii nacionalne norme i/ii tehnIKe specifikacije u ciliu primjene zdravstvenim i sigurnosniz hahtjeva formuliranhui durektiwana Jazedinec: DIN EN ISO 11681-1:2004 / ISO 22868:2005 / ISO 22867:2004 / EN 55012 : 2002
Ovaj je proizvod uskladen sa zahtjevima Direktve 2000/14/EC verzane uz emisižu zvuka.
| 35 cc | 40 cc | 44 cc | |
| Razina mjerene akustiEke | |||
| snage | 112 dB(A) | 112 dB(A) | 112 dB(A) |
| Razina garantirane akustiEke | |||
| snage | 113 dB(A) | 113 dB(A) | 113 dB(A) |
| Datum izdavanja | 1 / 2007 | ||
Oav proziqvod je ocjenijvan suklaiden direkti 2000/14/EC od strane ureda za ocjenijvanje SLG PRUEF-UND ZERTIFIZERUNGS GMBH. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, NJEMAsK
| Tip | Br. certifikata o ispitivanju tipa (izdao: Intertek Deutschland GmbH) |
| RCS-3535C2 | 07SHW0980-01 |
| RCS-4040C2 | 07SHW0984-01 |
| RCS-4446C2 | 07SHW1029-01 |
TehniEka dokumentacja se Euva k od tvrkne Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hong Kong.
Deklaracjca o uskliadenosti Izdana je u rjnu 2006. od strane tvrtke Homellef Far East Co.,
