RCS-4446C2 - Kædesav RYOBI - Gratis brugsanvisning og manual

Mærke	RYOBI
Model	RCS-4446C2
Type	Benzinsav
Slagvolumen	44 cm³
Nominel effekt	1,9 kW / 9500 o/min
Brændstoftank kapacitet	310 cm³
Olietank kapacitet	210 cm³
Sværdslængde	46 cm
Skærelængde	410 mm
Kædedeling	8,26 mm
Kædesporebredde	1,27 mm
Kædetype	Carlton K1L-BL-72E (lav tilbageslag)
Drivhjul	7 tænder
Vægt (uden væsker, sværd eller kæde)	4,6 kg
Tomgangshastighed	2700 – 3100 o/min
Maksimal hastighed	12000 o/min
Lydtrykniveau	103 dB(A)
Lydeffektniveau	113 dB(A)
Vibrationer forreste håndtag	6,4 m/s²
Vibrationer bagerste håndtag	7,0 m/s²
Brændstof	Blanding af blyfri benzin 87 oktan + syntetisk 2-taktsolie (50:1)
Tændrør	Champion RZ7C eller NGK CMR7H (elektrodeafstand 0,64 mm)
Kædebrems	Ja, integreret i forreste håndbeskyttelse
Start	Rebstart
Garanti	24 måneder (dele og arbejdsløn)

Ofte stillede spørgsmål - RCS-4446C2 RYOBI

Hvordan starter jeg min RYOBI RCS-4446C2 motorsav kold?

Sæt tændkontakten på TÆNDT (I), tryk på primerbolden 4 gange, træk chokeren helt ud i spærrestilling, træk derefter i startstangen indtil motoren er klar (maks. 5 gange). Skub chokeren tilbage til mellemposition og træk igen indtil start. Lad motoren varme i 15-30 sekunder, før du skubber chokeren helt ind til TÆNDT-position.

Hvilket benzin/olie-blanding skal jeg bruge?

Brug en blanding med 2% syntetisk 2-taktsolie, dvs. et forhold på 50:1. Eksempel: til 1 liter blyfri benzin (minimum 87 oktan) tilsættes 20 ml olie. Bland i en godkendt beholder og brug ikke brugt olie eller færdigblandinger til knallerter.

Hvordan justerer jeg kædespændingen?

Stand motoren. Løsn monteringsskruerne på sværdet. Drej spændeskruen (K) mod højre, indtil kæden sidder stramt uden at hænge under sværdet, men stadig kan trækkes rundt i hånden uden at klemme. Hold sværdets spids og stram skruerne godt. Kontrollér regelmæssigt, især efter de første brug.

Hvad gør jeg, hvis kæden kører i tomgang?

Kæden må aldrig køre i tomgang. Drej tomgangsskruen «T» mod venstre for at reducere hastigheden, indtil kæden stopper. Hvis problemet fortsætter, kontakt et autoriseret Ryobi-servicecenter.

Hvordan bruger jeg kædebremsen?

For at aktivere bremsen skubbes den forreste håndbeskyttelse fremad med venstre hånds ryg. For at deaktivere den trækkes den tilbage mod det forreste håndtag, indtil den klikker. Test bremsen før hver brug: Den skal stoppe kæden øjeblikkeligt.

Hvornår skal kæden slibes?

Slib kæden, når spånerne bliver støvede, når du skal tvinge saven igennem, eller når snittet er ujævnt. Brug en rundfil på 1,6 mm med et filholder, med en vinkel på 30° for den øverste kant og 80° for sidekanten. Kontrollér også dybdebegrænsernes frigang (0,6 mm).

Hvordan undgår jeg tilbageslag?

Hold altid motorsaven med to hænder, venstre arm strakt. Lad ikke sværdspidsen røre en genstand. Skær ved fuld gas og undgå at arbejde over brysthøjde. Brug kun en kæde med lav tilbageslagstendens, som den originale.

Hvordan rengør jeg luftfilteret?

Sæt kontakten på STOP. Fjern dækslet til luftfilterrummet, og derefter filteret. Rengør det med trykluft eller en blød børste. Lad aldrig motoren køre uden filter. Sæt det på plads igen efter tørring.

Hvilket tændrør skal jeg bruge, og hvornår skal det udskiftes?

Brug et tændrør Champion RZ7C eller NGK CMR7H med en elektrodeafstand på 0,64 mm. Udskift det hver 50. driftstime eller hvis motoren tænder uregelmæssigt. Spænd det godt i hånden og derefter med en skruenøgle.

Hvordan opbevarer jeg motorsaven i længere tid (mere end en måned)?

Tøm brændstoftanken i en godkendt beholder. Lad motoren køre, indtil den stopper, for at tømme systemet. Tryk på primerbolden flere gange for at fjerne rester. Tøm olien fra sværdet. Rengør omhyggeligt værktøjet og opbevar det et tørt sted uden for børns rækkevidde.

BRUGSANVISNING RCS-4446C2 RYOBI

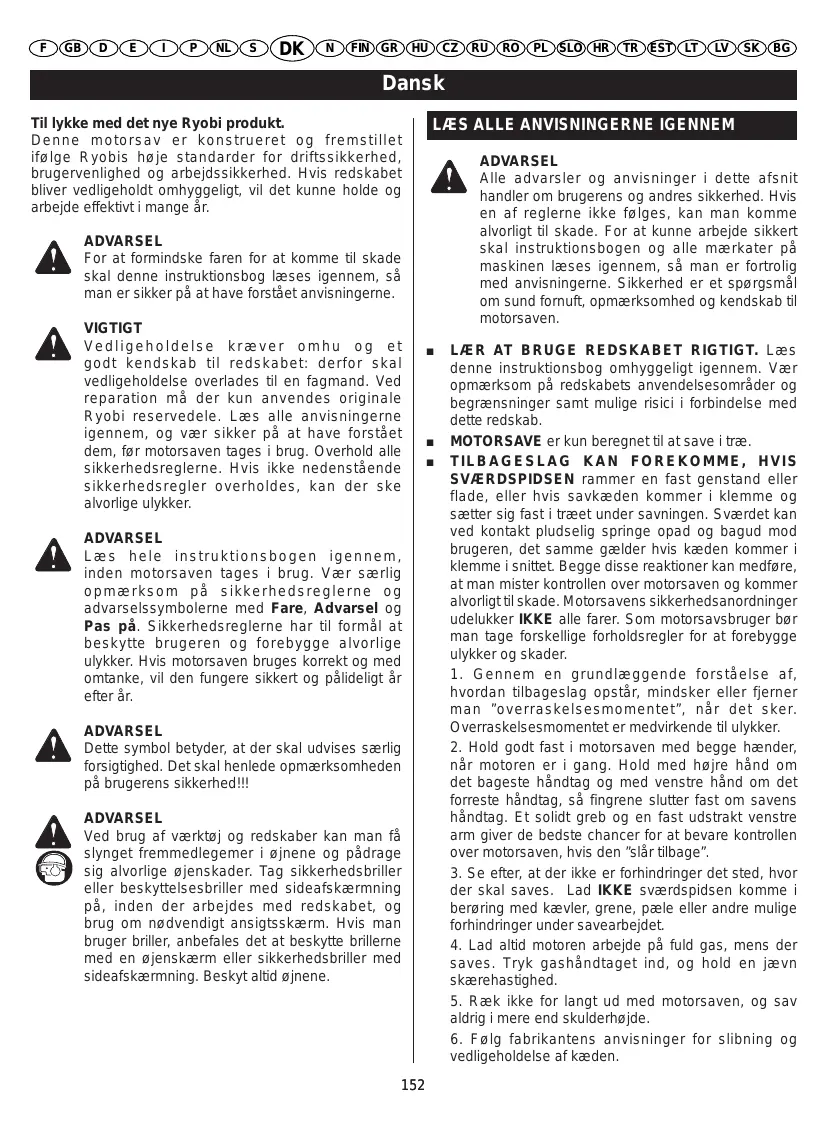

Til lykke med det nye Ryobi produkt.

Denne motorsav er konstrueret og fremstillet ifølge Ryobis hjoe standarder for driftsikkerhed, brugervenlighed og arbejdssikkerhed. Hvis redskabet bliver vedligeholdt omhyggeligt, vil det kinne holde og arbejde effektiv i mange ar.

ADVARSEL

Vedligeholdelse kræver omhu og et godt kendskab til redskabet: derfor skal vedligeholdelse overlades til en fagmand. Ved reparation ma der kun anvendes originale Ryobi reservationele. Læs alle anvisningerne igennem, og vær sikker pa at have forstæt dem, før motorsaven tages i brug. Overhold alle sikkerhedsreglnerne. Hvis ikke nedenstænde sikkerhedsregler overholds, kan der ske alvorlige ulykker.

ADVARSEL

Laes hele instruktionsbogen igennem, inden motorsaven tages i brug. Vær saerlig opmærksom pa sikkerhedsreglerne og adverselsymbolerne med Fare, Advarel og Pas pa. Sikkerhedsreglne har til formal at beskytte brugeren og forebygge alvorlige ulykke. Hvis motorsaven bruges korrekt og med omtanke, vil den fungere sikkert og paldeligt ar after ar.

ADVARSEL

Dette symbol betyder, at der skal udvises saerlig forsigtighed. Det skal henlede opmaerksomheden pa brugerens sikkerhed!!!

ADVARSEL

Ved brug af værktj og redskaber kan man fá slyngen fremmedlegemener i øjnene og padrage sig alvorlige øjenskader. Tag sikkerhedsbriller erller besykettelsebriller med sideafskærmning pa, inden der arbejdes med redskabet, og brug om nødvendigt ansigtskaern. Hvis man bruger briller, anbefales det at baskytte brillerne med en øjenskaern eller sikkerhedsbriller med sideafskærmning. Beskyt altid øjnene.

LAES ALLE ANVISNINGERNE IGENNEM

ADVARSEL

Alle advarsler og anvisninger i dette afsnit handler om brugerens og andres sikkerhed. Hvis en af reglne ikke følges, kan man komme alvorlig til skade. For at kunne arbejde sikkert skal instruktionsbogen og alle mærkater pa maskinen læses igennem, SSE man er fortrolig med anvisningerne. Sikkerhed er et spørgsmål om sund fornuft, opmærksomhed og kendskab til motorsaven.

L AER AT BRUGE REDSKABET RIGTIGT. La s donne instruktionsbog omhyggeligt igennem. V aer opmaerksom pa redskabets anvendelsesomrader og begraesninger smt mulige risici i forbindse med dette redskab.
MOTORSAVE er kun beregnet til at save i trea.
TILBAGESLAG KAN FOREKOMME, HVIS SVERDSPIDSEN rammer en fast genstand aller flade, aller hvis savkædenkommen i klemme og saetter sig fast i træet under savningen. Sverdet kan vedkontakt pludselig springe opad og bagud mod brugeren, det samme gælder hvis kædenkommen i klemme i snittet. Begge disse reaktioner kan medføre, at man mister kontrollen over motorsaven og kommen alvorligt til skade. Motorsavens sikkerhedsanordninger udelukker IKKE alle farer. Som motorsavsbruger bør man tage forszellige forholdsregler for at forebygge ulykker og skader.

1. Gennem en grundlaaggende forstaelse af, hvordan tilbageslag opstar, mindsker ell fjerner man "overraskelsesmomentet", nar det sker. Overraskelsesmomentet er medvirkende til ulykker.
2. Hold godt fast i motorsaven med begge hander, nar motoren er i gang. Hold med hajre hand om det bageste handtag og med venstre hand om det forreste handtag, sa fingrene slutter fast om savens handtag. Et solidt greb og en fast udstrakt venstre arm giver de bedste chancer for at bevare kontrollen over motorsaven, hvis den "slar tilbage".
3. Se after, at der/DDke er forhindringer det sted, hvor der kal save. Lad IKKE sverdspiden komme i beroring med kavler, grene, paleller andre mulige forhindringer under savearbejdet.
4. Lad altid motoren arbeje på fuld gas, mens der saves. Tryk gashandtaget ind, og hold en jævn skærehastighed.
5. Ræk-ilke for langt ud med motorsaven, og sav aldrig i mere end skulderhjoje.
6. Følg fabrikantens anvisninger for slimning og vedligeholdelse af kæden.

Dansk

LAES ALLE ANVISINGERNE IGENNEM

1. Ved udskiftning skal der altid bruges de af fabrikanten anbefalede svard- og kaedetyper.

BETJEN ALDRIG MOTORSAVEN MED KUN EN HAND. Hvis saven betjenes med kun en hand, kan man selv og eventuelle omkringsstaende (hjælpere, tilskuere)kommen alvorligt til skade. En motorsav er beregnet til betjening med begge hænder.
HVIS MAN ER TRAET, MÅ DER ALRIG ARBEJDES MED MOTORSAV. Hvis man er traet, pavirket af spirits utler narkotika, aller vis man tager medicin, mä der ikke arbejdes med motorsav.
■ BRUG SIKKERHEDSFODTØJ. Brug taetsiddende beklaedning, kraftige arbejdshandsker, øjen- og horevearn samt beskytteseshjelm.
STÁ ALDRIG PÁ ET USTABILT UNDERLAG (f.eks. stiger, stilladser, traær osv.), mens der arbejdes med motorsav.
BRÄNDSTOF SKAL HändTERES MED OMTANKE. Start/DD: 15 meter fra det sted, hvor den blev tanket op.
LAD INGEN OPHOLDE SIG I NÆRHEDEN,\ nár motoren startes, og mens der arbejdes med\ motorsaven. Hold tilskuere og dyr i god afstand fra\ arbejdstedet.
INDEN SAVNINGEN PABEGYNDES, skal arbejdsmradejt ryddes, en stabil arbejdstilling findos, og desuden skal man have planlagt flugtvejen, nr treaet vaelter omkuld.
HOLD ALLE KROPSDELE Væk FRA KÄEDEN, nár motoren er i gang.
BAER ALTID MOTORSAVEN MED MOTOREN STANDSET OG KEDEN BREMSET, og säledes at sværd og kæde peger bagud og lyddæmperen holdes væk fra kroppen. Den medleverede sværdbeskytter skal vaere sat på, narr motorsaven Transporteres fra sted til sted.
ARBEJD ALDRIG MED EN MOTORSAV, DER ER DEFEKT,-ieke er justeret rigtigt ellr forsvarligt faerdigsmat. Kontroler, at kaeden standser helt, nar gashandtaget slippes.
STANDS MOTOREN, for motorsaven Iaegges ned. Lad IKKE motoren g aan opsyn. Som en ekstra sikkerhedsforanstaltung bo r kaedebremsen aktiveres, for man stiller motorsaven fra sig.
Vær YDERST PAPASSELIG, nár der saves i smakrat og unge træer, da tynde grene m.v. kan gribe fat i kæden og blive pisket ind mod en eller bevirke, at man fár overbalance.
UNDER OVERSAVNING AF GRENE, DER SIDDER I SPEND, skal man passe pä ikke at blive ramt, nár

spændingen i treafibrene frigres.

HOLD HändTAGENE tørre, rene og fri for olie og benzin.
ARBEJD KUN MED MOTORSAV PÅ STEDER MED GOD VENTILATION.
MAN BØR IKKE ARBEJDE MED MOTORSAV I TRÆER, medmindre man er blevet opøvet i det.
SORG FOR ALTID AT HAVE EN ILDLUKKER INDEN FOR RAEKKEVIDDE, NAR DER ARBEJDES MED MOTORSAVEN.
Sæt hylsteret på sværdet (kædefo ringen), narnotorsaven skal transporteres eller opbevares.
Se after, om stophagen stadig er monteret korrekt pa motorsaven.
FOLG FABRIKANTENS ANVISNINGER FOR SLIBNING OG VEDLIGEHOLDELSE AF KEDEN.
VED UDSKIFTNING MA DER KUN BRUGES SVERDTYPER og kædetyper (med lav tilbageslagseffekt), som er beregnet til netop denen motorsav.
Motordelen MAIKKE TILPASSES et buet svard.
eller benytes til at drive andre former for tilbeherr
anordninger end dem, der anbefales til netop denne motorsav.
GEM DENNE VEJLEDNING TIL SENERE OPSLAG. Sla op i vegledningen ved den minnde tvilv, og oplys andre eventuelle brugere om reglnerne. Hvis redskabet lanes ud, skal den tilhorende instruktionsbog fIge med.

SAERLIGE SIKKERHEDSREGLER FOR MOTORSAVE

ADVARSEL

Alle advansler og anvisninger i dette afsnit handler om brugerens og andres sikkerhed. Hvisen af reglerne ikke følges, kan mankommen alvorigt til skade.

ALMINDELIGE FORSIGTIGHEDSREGLER

UNDLAD AT SAVE I VINRANKER og/eller småkrat på under 76 mm i diameter.
LYDDAEMPEREN ER MEGET VARM, narr motorsaven er i drift o lige after brug. Beroring med den varme lyddaerpanke give alvorlige forbrandinger.
HOLD ALTID FAST I MOTORSAVEN MED BEGGE HENDER, nar motoren er i gang. Hold fast i motorsaven, med fingrene godt fat om handtagene.
OVERLAD ALDRIG MOTORSAVEN TIL NOGEN, der icke er blevet instrueret udførligt i, hvordan den bruges. Dette gelder bade for udlejningsvirksomheder og private brugere.
Se after, at kaeden ikke er i berøring med noget, FØR MOTOREN STARTES.

Dansk

SAERLIGE SIKKERHEDSREGLER FOR MOTORSAVE

MOTORSAVEN MÁ KUN STARTES steder med god ventilation.
Vær KLæDT RIGTIGT TIL ARBEJDET. Undgå løsthængende toj. Tag kraftige lange benklaeder på samt stavler og handsker. Undgå smykker, shorts og sandaler, og arbejd aldrig barfodet. Brug ikke løstsdændige beklaedning, som kan blive fanget i roterende motordele, i kæden eller af smågrene. Brug overalls, jeans eller lange bukser i kraftigt og snitresistant stof. Langt hare bør binds op til over skulderhøjde.
- Brug skridsikre sikkerhedssko og kraftige handsker, der giver et bedre greb og beskytter hænderne.
Brug ojen- og horeværn samt hjelm under arbejdet.

For at forebygge brand og forbrændinger skal brændstoffet handteres med omtanke. Det er nemlig meget let antændeligt.
Bland og opbevar brændstoffet i en dunk, der er godkendt til benzin.
Bland brandostoff udendors og aldrig i nærheden af gnister eller aben ild.
Vaelg et bart sted, stands motoren, og lad den kole af, inden brandstoffe fyldes pa.
- Skru langsomt dækslet af tanken, sä trykket kan slipspe ud, og for at undgå, at brændstoffet lober ud omkring dækselabningen.
- Skru dækslet godt fast igen på tanken after pafyldning.
Tör redskabet af, hvis der er spildt braendstof. Flyt maskinen mindt 15 meter væk fra det sted, hvor den blev tanket op, for motoren startes.
Forsag aldrig at brænde spildt brændstof af.

ARBEJDSOMRADE/FELT:GRUNDL.AEGGENDE SIKKERHEDSFORANSTALTNING

Arbejd ikke med motorsaven oppe i et traæ.
- Brug/DDske redskabet paaen stige:det er meget farligt.
Hold personer og dyr utden for arbejdso MRdet. Lad ingen andre ophole sig i nærheden, nr motorsaven startes op, og mens der arbejdes.

Bemark: arbejdsfeltets storrelse afhanger af, hvilken opgave der udfores, og af det pagaeldende traes elleraftykkes storrelse.Det er f.eks.pakravet med et storre arbejdfelt til treaelfdning end til andere saveopgaver som opsavnig o.l.

SKUB OG TRAEK

Motorsaven vil altid trække modsat kædens omdrejningsretning. Derfor skal man være klar til at parere for TR/ækKE-bevægelser, narr man arbejder med undersiden af sværdet, og for SKUBBE-bevægelser, narr der saves med sværdets overside.

Bemærk:denne motorsav er fuldt afprovet fra fabrikken.

Det er normalt, at motorsaven har minde olieaflejringer.

FORHOLDSREGLER VED VEDLIGEHOLDELS

Benyt aldrig en motorsav, der er defekt,iks er justerret rigtigt ellersforsvarligt faerdigsamlet.

Kontroler, at kæden standser welt, nár gashandtaget slippes. Hvis kæden bevæger sig, nár motoren gär tomgang, trænger karburatoren muligvis til justering. Se næmere i afniñitet "Justering af tomgangshastighed" i这部分 instruktsbog.

Hvis kæden stadig bevæger sig i tomgang after karburatorjustering, bør motorsaven ikke bruges, før fejlen rerett på et autorisert Ryobi serviceværksted.

ADVARSEL

Enhver form for vedligeholdelse og reparation, som违法犯罪 her i instruktionsbogen, bør overlades til en kvalificeret tekniker. Hvis der f.eks. anwendes forskert værktøj, enten til at afmontere motorens svinghjul eller gearet aller til at fastholde svinghjulet for at afmontere koblingen, kan svinghjlet blive beskadiget på en måde, SSE det sprænges på et senere tidspunkt, hvilket kan forarsage alvorlige ulykker.

TILBAGESLAG

Tilbageslag (kast) er en farlig reaktion, som kan medfore alvorlige ulykker. Motorsavens sikkerhedsanordninger edulukker ikke alle farer. Som motorsavsbruger bør man tage sverige forholdsergler for at forebygge ulykker og skader.

Bemark: se afsnittet "Betjening" i instruktionsbogen, hvor det er forklaret nærmere, hvordan tilbagslag opstár, og hvordan man undgår alvorlige uylkær.

Visse af nedenstaende symboler kan vare anfort pa redskabet. Kig dem omhyggeligt igennem, og husk, hvad de betyder. Hvis disse symboler er forstet rigtigt, kan redskabet bruges mere sikkert og hensigtsmaesigt.

SYMBOL	BEN/EVNELSE	BETEGNELSE / FORKLARING
	Advarel	Angiver sikkerhedsmæssige forholdsrregler.
	Læs instruktionsbogen omhyggeligt igennem	For at formindske faren for atkommen til skade skal这部分 instruktsbog læses igennem, på man er sikker på at have forstået anvisningerne, inden redskabet tages i brug.
	Brug beskyttesbriller, horeværn og hjelm.	Brug øjen- og horeværn samt hjelm under arbejdet med redskabet.
	Rygning forbudt	Det er forbudt at ryge og arbejde iærheden af gnister og øben ild.
	Brug begge hænder	Hold og styr motorsaven med begge hænder.
	Brug med kun en Höherd forbudt	Anvend aldrig motorsaven med kun en Höherd.
	Kulmonoxid	Motorer afgiver kulmonoxid, som er en lugtfri gas, der kan vare livsfarlig. Arbejd aldrig med motorsaven i lukkede rum.
	Tilbageslag	FARE! Vær opmærksom på faren for tilbageslag.
	Sværdspids i kontakt	Undgå at sværdspidsenkommen i kontakt med faste genstande
	Brug altid handsker	Brug kraftige gribesikre arbejdshandsker under arbejdet med motorsaven.
	Benzin og Olie	Brug blyfri benzin til personvogne med et oktantal på 87 ([R+M]/2) eller derover. Redskabet har en totaksmotor, som arbejder med en blanding af benzin og syntetisk 2-taktsolie (forhold 2%).
	Hold tilskuere på afstand	Sørg for at holde tilskuere og dyr i mindst 15 m afstand fra arbejdsområdet.

Dansk

TEKNISKE SPECIFKATIONER

	RCS-3535C2 35 cc	RCS-4040C2 40 cc	RCS-4446C2 40 cc
Vægt -.uden sværd, kæde, brandstof eller olie	4,6 kg	4,6 kg	4,6 kg
Brændstoffankens kapacitet	310 cm3	310 cm3	310 cm3
Oliebeholderens kapacitet	210 cm3	210 cm3	210 cm3
Sværdets længde	35 cm	40 cm	46 cm
Savelønge	320 mm	370 mm	410 mm
Type sværd (kædeføring)	Carlton 14-10-N1-MHC	Carlton 16-10-N1-MHC	Carlton 18-10W-K1-HC
Kædedeling	9,53 mm	9,53 mm	8,26 mm
Kædespor	1,27 mm	1,27 mm	1,27 mm
Kædetype	Carlton N1C-BL-M-52E SK	Carlton N1C-BL-M-57E SK	Carlton K1L-BL-72E
Drivhjul	6 tænder	6 tænder	7 tænder
Slagvolumen	35 cm3	40,1 cm3	44 cm3
Maerkeeffekt	1,7 kW / 10000 o/min.	1,8 kW / 10000 o/min.	1,9 kW / 9500 o/min.
Maerkhestablished	12000 o/min.	12000 o/min.	12000 o/min.
Tomgangshastighed	2700 -3100 o/min.	2700 -3100 o/min.	2700 -3100 o/min.
Specifik brændstoffforbrug ved fuld motorkraft	435g/kwh	435g/kwh	435g/kwh
Lydtryksniveau (ISO22868)	103 dB(A)	103 dB(A)	103 dB(A)
Lydeffektniveau (ISO22868)	113 dB(A)	113 dB(A)	113 dB(A)
Vibrationsniveau (ISO22867)
- Forreste handtag	6,4 m/s2	6,4 m/s2	6,4 m/s2
- Bageste handtag	7,0 m/s2	7,0 m/s2	7,0 m/s2

BESKRIVELSE (Fig.1)

1. Forreste händskaerm/Kædebremse
2. Forreste handtag
3. Cylinderdaksel
4. Spaedepumpe
5. Choker
6. Gearskaerm
7. Sværdets monteringsskruer
8. Svær
9. Kæde med lav tilbageslagseffekt

MONTERING

ADVARSEL

Hvis der mangler dele, ma redskabet ikke bruges, for de págåldende dele er anskaffet. Hvis dette regel参加会议 overholds, kan mankommen alvorigt til skade.

ADVARSEL

Forsog ikke at ombygge redskabet eller montere tilbehør, som ikke anbefales til这部分 maskine. Sådanne ombygninger ellerændringer betragtes som misbrug og kan[vare ársag til, at der opstár farlige situationer med deraf følgende alvorlige ulykker.

Bemerk:ienne motorsav er fuldt afprvet fra fabrikken. Det er normal, at motorsaven har mindre oieaflejringer. Laes den paSatte label om blanding af braendstof,inden den tages af og gemmesammen med instruktionsbogen.

1. Starterdaksel/kolegeller
2. Startgreb
3. Start-stopknap
4. Gashandtags oplasningsknap
5. Bagerste handtag
6. Gashandtag
7. Prop i oliebeholder
8. Brændstoftankdæksel
9. Stopage

Se Figur 34-43.

Se afsnittet "Udskiftning af kæde og sværd" i det afterfolgende.

ANVENDELS

ADVARSEL

Der skal stadig udvises forsigtighed, selv om man er blevet fortrolg med redskabet. Glem aldrig, at man blot skal vare uopmaerksom en brkdel af et sekund for atkommen alvorligt til skade.

ADVARSEL

Brug altid sikkerhedsbriller erler beskyttelsessbriller med sideafskaermnng under arbejet med dette redskab. Hvis denne regel ici overholds, kan man fsi slyngnet fremmedlegemeri ojnene og komme alvorligt til skade.

Dansk

ANVENDELS

ADVARSEL

Brug ikke andre dele eller tilbehørsdele end dem, fabrikanten anbefaler til这部分 maskine. Hvis der anwendes ikke anbefalede dele eller tilbehørsdele, kan mankommen alvorligt til skade.

ANVENDESESOMRADER

Motorsaven er beregnet til nedenstående formål:

BRændSTOF OG OPTANKNING

SIKKER HändTERING AF BR/ENDSTOF

ADVARSEL

Stands altid motoren, inden brændstoftanken fydes op. Hæld liken brændstof i redskabets tank, mens motoren gär erller stadig er varm. Gå mindst 15 m væk fra det sted, hvor brændstoftanken blev fyldt, inden motoren startes. INGEN RYGNING! Hvis dette regeliske overholds, kan mankommen alvorligt til skade.

ADVARSEL

Se after, at der icke er brandstofudslip fra redskabet. Af hensyn til brandfaren og risikoen for forbændinger skal eventuelle lækager udbedres, før motoren startes.

■ Brændstof skal altid handteres med omtanke; det er nemlig meget brandfarlicht.
Bland og pafyd altid brændstof udendørs og aldrig i naerheden af gnister erller aben ild. Undgå at indande brændstofdampene.
Undga at fã benzin erler olie pã huden.
- Pas pà ikke at fá sprøjtet benzin eller olie i øjnene. Hvis man fär benzin eller olie i øjnene, skylles omgående med rent vand. Ved vedvarende øjenirritation søges omgående læge.
Tør straks EVT. benzinspild op.

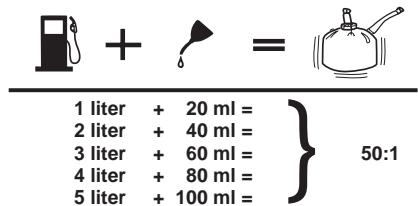

BLANDING AF BR/ENDSTOF

• Redskabet har en 2-taktsmotor, som bruger en blanding af benzin og syntetisk 2-taktsoile. Bland blyfri benzin og 2-taktsmotorolie i en ren beholder godkendt til benzin.
  Motoren arbejder med blyfri benzin til personvognemed et oktantal pa 87 ([R + M] / 2) ) ether derover.
  ■ Brug/DD:ien/olieblandinger, som kan kbes pa

servicestationerne, bl.a. blandinger til motorcykler, knallerter o.l.

Anvend udelukkende syntetisk 2-taktsolie.
Bland 2% olie i benzinen, dvs. et blandingsforhold pa 50:1 (2%)
Bland brandostoffet omhyggeligt, og ryst dunken inden hver optankning.
Bland sma mængder brændstof ad gangen: bland ikke brændstof til mere end en maned. Det anbefales ligeledes at anvende syntetisk 2-taktsolie, som indeholder brændstofstabilisator.

PAFYLDNING AF BR/ENDSTOFTANK (Fig. 2)

Rens tanken omkring dækslet for参加会议 snavs i brandstoffet.
- Skru langsomt dækslet af tanken, sa trykket kan slippe ud, og for at undgå, at brændstoffet løber ud omkring dækselabningen.
Hæld forsigtigt brændstofblandingen i tanken,.uden at spilde.
Rens og se pakningen after, inden daekslet skrues paigen.
- Skru hurtigt dækslet på tanken igen, og spænd det godt med handkraft. Tør altid spildt brændstof op. Gå mindist 15 m væk fra det sted, hvør brændstofanken blev fyldt, inden motoren startes.

Bemark: Det er normalt, at motoren afgiver rog under og after forste gangs brug.

SMØRING AF KæDE OG SVÆRD (Fig. 3)

Brug Ryobi olie til savkæder og savsværd. Den er beregnet til kæder og kædesmærere og har en sammensætning, der sikrer effektiviteten ved meget forskellige temperaturer edn fortyndng. Normalt forbrug af kædeolie svarer til en opfyldning af oliebeholderen pr. benzinoptankning.

Bemark: brug aldrig snavset, brugt eller forurenet olie. Det kan nemlig ødelægge oliepumpen, sværdet ell er kæden.

Dansk

ANVENDELS

Haeldforsigtgtkaedeoliei beholderen.
Fyld oliebeholderen op ved haver benzinpafyldning.

BETJENING AF K/AEDEBREMSE (Fig. 4-5)

Kontroller haver gang, for motorsaven startes op, at kaedebremsen virker.

Aktivér kadebrems ved med oversiden af venstre hand at skubbe händskaernen/kadebremsen fremad, mens kaden roterer hurtigt.
Saat kadebremsen ud af drift ved at trække handskaermen/kadebremsen mod det forreste handtag, til der kan hores et lik.

ADVARSEL

Hvis kædebremsen ikke stopper kæden omgående, eller hvis den skal holdes under driften for at undgå, at den udløses af sig selv, skal motorsaven afeveres på et autoriseret serviceværksted til reparation, inden den brugesigen.

START AF MOTOREN (Fig. 6-10)

Redskabet startes ikke på samme违法犯罪,år motoren er kold, ogår den er varm.

ADVARSEL

Stå med kroppen til venstre for sværdet. Skræv aldrig over motorsaven eller kaeden; stå aldrig laenet ud over kaedelinjen.

Anbring motorsaven pa en vandret flade og se after, at ingen forhindringer af nogen art kan komme i beroring med sværd og kæde. For ikke at gore kæden slav alt for hurtigt ma sværdet og kæden ikke i beroring med jorden.
Tag godt fat i det forreste handtag med venstre hand, og sæt højre fod på det bageste handtags bundstykke.

Koldstart:

Saat start-stopknappen pa START (I).
- Kontroller, at kædebremsen ikke er aktiveret, dvs. at händskærmen/kædebremsen er trukket bagud.
Tryk 4 gange pa spaedepumpen.
Saet chokergrebiet chokerstilling (1 + 1)
Trak i startgrebet, indtil motoren er klar til at starte, men ikke mere end 5 gange.
Skub chokeren i mellemstilling for halv chokerfungtion (1-1).

Træk i startgrebet, til motoren sætter i gang.
Bemark: lad motorsavens motor gä med chokeren i\ denne stilling i 15-30 sekunder, afhängig af\ lufttemperaturen.
Skub derefter chokergrebiet DRIFTstilling ()

PAS PÅ

Motoren kan tage skade, hvis man违法犯罪.
Gashandtaget, när kædebremsen er aktiveret.
Hold derfor aldrig gashandtaget indtrykket, när kædebremsen er aktiveret.

Varmstart:

Saat start-stopknappen pa START (I).
- Kontroller, at kædebremsen ikke er aktiveret, dvs. at handskærmen/kædebremsen er trukket bagud.
Tryk 4 gange pa spaedepumpen.
Trak i startgrebet, til motoren sætter i gang.

STANDSNING AF MOTOREN (Fig. 11-12)

Slip gashandtaget, og lad motoren gà tomgang. For at standse motoren ættes start-stopknappen på STOP "æ". Sæt ikke motorsaven på jorden, mens kæden stadig beværager sig. Aktivér for en sikkerheds skyld kædebremsen, nar motorsaven ikke er i brug.

Hvis motorsaven ikke kan standses med startstopknappen, traekkes chokeren helt ud i chokerstilling, og kædebremsen aktiveres for at stoppe motoren. Hvis motorsaven ikke standser,ningar start-stopknappen saettes på STOP"stell", skal fejlen rettes, inden motorsaven tages i brug igen, for at kinne arbejde under forsvarlige forhold.uden risiko for atkommen alvorligt til skade.

Bemark: nar man er færdig med at bruge motorsaven, skal dækslerne på benzintank og oliebeholder løns hedt, SSE vt. overtryk bliver udlignjet, og derefter skrues fast ingen. Lad motoren kole af, før motorsaven stilles væk til opbevaring.

HASTIGHEDSINDSTILLING (Fig. 13)

Hvis motoren starter og kan tage gassen, men/DDan holds i tomgang, skal tomgangsskruen "T" drejes u reuts retning for at sætte tomgangshastigheden op.
Hvis kæden roterer, nár motoren gár i tomgang, skal tomgangsskruven "T" drejes mod uret for at sætte tomgangshastigheden ned og standse kæden. Hvis kæden stadig lober rundi i tomgang after denne indstilling, kontaktes et autoriseret værksted for at fá udført de ndvendige justering, og redskabet må ikke bruges, før det er repareret.

ADVARSEL

KÄEDEN MÄ ALDRIG ROTERE, NÄR MOTOREN GÄR TOMGANG. Drej tomgangsskruen "T" mod

Dansk

ANVENDELS

venstre for at sætte tomgangshastigheden ned og stoppe kæden, eller kontakt et autoriseret serviceværksted for at fá udfør de nødvendige indstillinger. Brug违法犯罪,alande det ilke er blevet repareret. Hvis kæden løber rundi tomgang, kan det forarsage alvorlige ulykker.

SKUBOGTRAEK(Fig.14)

Motorsaven vil altid trække modsat kædens omdrejningsretning. Derfor skal man vaere klar til at parere for TRÆKKE-bevægelser, nár man arbejder med undersiden af sværdet, og for SKUBBE-bevægelser, nár der saves med sværdets override.

Bemark:ienne motorsav er fuldt afprøvet fra fabrikken. Det er normalt, at motorsaven har mindre olieaflejringer.

FORHOLDSREGLER I FORBINDELS MED TILBAGESLAG (Fig. 15-16)

ADVARSEL

Tilbageslag opstár, narr den roterende kæde kommer i berøring med genstande pa sværdets overste spids, ellr nar kæden kommer i klemme og saetter sig fast i træet under savningen. Nár sværdets overste spids kommer i kontakt med en genstand, kan kæden sætte sig fast der, hvorden er ved at skære og gä i stæ et ojeblik. Det fär svædet til at springe op erller bagud mod brugen med stor kraft. Eller hvis kæden under beskæringen kommer i klemme langs svædet, kan svædet ochå blive slyŋget mod brugen med stor kraft. I alle tilfælde kan man miste herredømmet over redskabet ogkommen alvorljt til skade.

Redskabets indbygede sikkerhedsanordninger udelukker ici alle farer. Der skal ogsa tages forskellige forholdsrregler for at undga risiko for ulykker og personskader. Se naermere i afsnitter "Almindelige sikkerhedsregler".

KLARGØRING INDEN BESKAERING

HAENDERNES STILLING (Fig. 17)

ADVARSEL

Hold aldrig omvendt på handtagene (med armene over kors, venstre hand på det bagerste handtag og højre hand på det forreste handtag), og stå aldrig, sö Armen eller kroppenkommen til at krydse kædelinjen.

ADVARSEL

Betjen/DDi kme dme 136
gashandtagog hre hand pa det forreste handtag. Ingen kropsdele ma befinde sig i kaedelinjno, nar man arbejer med saven.

ARBEJDSSTILLING (Fig. 18)

Find en god kripsbalance med solidt fodfeste pa begge ben pa et stabilt underlag.
Hold venstre arm fast udstrakt med albuen "lást" for at kinne modstáevt. Tilbageslagskraft.
Stå med kroppen til venstre for sværdet.
- Hold tommelfingre na handtagenes underside.

ARBEJDSOMRADE (Fig. 19)

• Brug kun maskinen til træller træprodukter. Brug den aldrig til metalplader, plastic, sten uller andre byggematerialer.
  Lad aldrig boern arbejde med motorsav. Overlad heller icike saven til nogen, som icike har laest instruktionsbogen ell er blevet tilstrakkeligt instrueret i at anvende den sikkert og forsvarligt.
  Hold alle (medhjælpere, omkringstaende, børn) i SIKKER AFSTAND fra arbejdssomrædet. Under træfældning bør der holdes en sikkerhedsafstand på mindst to gange højden af de største traer i arbejdssomrædet. Under opsavning af træ bør der holdes en indbyrdes minimumsafstand på 4,5 m mullem arbejderne.
  Sta med benene solidt pa stabil grund for ikke at miste balancen under arbejdet.
• Undgå at save i mere end brysthøjde, da det er sværere at kontrollere tilbageslagskræfterne, hvis redskabet holds hjere.
  Det er farligt at faelde traer i nærheden af el-kabler ull bygninger. Den slags opgaver skal overlades til fagfolk.
  ■ Brug kun motorsaven, nar det er tilstrækkelig lyst, og man kan se, hvad der sker.

BETJENING/SAVNING - GRUNDVEJLEDNING

For at fāflying med motorsaven, fār et större savearbejde pābegyndes, tilrades det at lave nogle øvelser med sma traestykker som forklaret herunder.

Find en god arbejdstilling foran traet med motorsaven gaende i tomgang.
Tryk gashandtaget helt i bund for at bringe motoren op pa fuld hastighed, lige inden beskæringen pabegyndes.
Hold saven ind mod treaet, og begynd at save.
Lad motoren gå med fuld kraft under hele savningen.
Lad kæden "udføré arbejdet", tryk blot redskabet lidd nedad. Hvis saven presses ned i snittet, risikerer man at beskadige vsaed, kæde og/eller motor.

Dansk

ANVENDELS

Slip gashandtaget, og lad motoren komme ned pa tomgang, sa snart snittet er færdigt. Hvis man holder fuld gas pa motoren utden belastning, slides kæde, sværd og motor unædigt.
Undlad at tynge saven nedad i slutningen af snittet.

TRAEFÆLDNING - FARLIGE FORHOLD (Fig. 20)

ADVARSEL

Undgå at fælde traær i stærk blæst eller nedbør. Vent, indtil vegret har bedret sig sa meget, at der kan arbejdes sikkert.

Under træfældning er det vigtigt at overholde følgende advarsler for at minimere ulykkesrisikoen:

• Brug øjen- og horeværn somt beskyttelseshjelm (A) under arbejdet.
  Faeld ici starkt hældende træer eller store træer med rånde eller udgåede grene, løs bark eller hul stamme. Sādanne træer bør væltes med en entreprenormaskine og derefter skæres op.
• Tag fordelingen og vægten af tunge grene i betragning (B).
  Fjern alt smakrat under treet, der skal faeldes (C).
• Undgå at fælde træer i nærheden af el-kabler eller bygninger (D).
• Tag højde for traæts haeldningsretning (E).
  Se after, om traet har knakkede aller udgaede grene, der vil kunne falde ned og ramme den, der saver i traet (F).
  Mens fældesnittet (pá bagsiden) saves, skal man ind imellem kaste etblick op i trætopenp og sikre sig, at traet vælter i den ønskede retning.
  Hold alle omkringstaende pa sikker afstand (G) (mindst to gange treaets hjoje).
  Sorg for at have en sikker retrætesti (H).
  Hvis træet beynder at væltæ i den forskerte retning, eller hvis saven bliver fanget i noget ellerkommen i klemme under væltningen, skal man lade saven ære og redde sig selv!
• Tag hensyn til vindretningen, inden et træ fældes.
• Faeld盗窃 i nahreden af el-kabler ell er bygninger, der risikerer at blive ramt af grene ellere selve traet a pvj ned.
  Nar man faelder et træ pa en skrāning, skal man stilte sig pa den højest liggende side af treaet, der sandsynligvis vil rulle aller skride ned af bakke, nár det er faeldet.
  Jord, sten, Iøs bark, som, kramper, trad mv. skal fjernes de steder på træet, hvør der skal saves.

ADVARSEL

Faeld IKKE traei nærheden af el-kabler ell er bygninger, der risikerer at blive ramt af grene ellere selve treaet pajevned.

TRAFELDNING - ARBEJDSTEKNIK (Fig. 21-24)

1. Vaelg en retaesti (eller flere i tilfaelde af, at den planlagte vej spaerres). Ryd orradet lige omkring treet og se after, at der icike er forhindringer pa den planlagte retaesti. Lav retaestien i en retning omkring 135^ fra den planlagte faldinje (A).
2. Tag hójde for vindstyrke og -retning, traëets hældning og balance sam større grenes placering pa træet. Disse forhold inflüerer på traëets faldretning. Forsøg ikke at fælde et træi andre retninger end dets naturlige faldretning (B).
3. Lav en kiloformet udsavning - forhugget - pa omkring 1/3 af stammens diameter i den side, hvor traet skal vaelte (C). Laeg snittene til forhugget, sa de modes i en ret vinkel i forhold til faldretningen. Forhugget skal saves rent, sa der afterlades plads vandret til motorsaven. For at undga, at saverkommen i klemme mullem treafladerne, skal det nederste siniti forhugget altid laves for det overste.
4. Lav snittet på bagsiden - fældesnittet - (D) lige, vendret og mindst 5 cm over forhuggets vandrette snit.

Bemerk: sav aldrig helt igennem til forhugget. Lad altid en traestreng - felsedekammen - stä tilbage mellem forhugget og felsedsnittet (ca. 5 cm aller 1/10 af træets diameter). Felsedekammen fungerer som "haengsel" (E) for træet, nár det vælter. Hængslet styrer træets fald, idet træstammen, fordi den ikke er savet helt fri at stubben, forbhindres i at skride, vride rundt er alve skudt bagud.

Pà træer med stor diameter skal man passer à, at fældesnittet不同程度 bilr sá dybt, at stammen enten vælter erer synker ned og hviler på stubben. Læg blode træ- eller plastickiler (F) ind i snittet på en mäde, sá de ikkekommen i vejen for savkæden. Bank kilerne ind lidt after lidt, sá stammenkommen til at hælde.

1. Stands motorsaven og stil den pa jorden, sa snart træet begyder at vælte. Derefter beværger man sig hurtigst muligt væk langs den ryddede sti og holder eje med, on noget falder i samme retning.

ADVARSEL

Sav aldrig fældesnittet helt igennem til forhugget.
Fældekammen, dvs. "hængslet" mellem forhugget og fældesnittet, styrer træets fald.

Dansk

ANVENDELS

FJERNING AF BRÆTRØDDER (Fig. 25)

En braetrod er en af de store rodder, der stikkker ud fra traestammen over jorden. Sav de store rodder af traet, inden det faldes. Sav forst vandret ind (A) og derefter lodret ned i haver braetrod (B), vinkelret pa det froleste sinit. De opstaede, lose rodstykker (C) skal fjernes fra arbejdssomradr. Begynd derefter at falle de traet med den anforte arbejdsteknik. Se naermere i afsnittet "Traefeldning - arbejdsteknik" i dette instruktionsbog.

OPSAVNING (Fig. 26)

Under opsavning saves en fældet traestamme op i kævler af den ønskede længde.

• Sav kun én kævle op ad gangen.
  Understot mindre stamme-ller grenstykker med en savbuk ell er et andet stykke rundtammer under opsavning.
• Opsavningsstedet bør holds de ryddeligt. Pas pa, at intet kan komme i konflikt med sværdspids og kæde under savningen, da dette kan forårsage tilbageslag (A).
  Under opsavning pa en skrning kal man stilte sig pa den holest liggende side af stammen, sa det afsavede stykke ici ruller hen over en.
  Det kan undertiden vare svart at undga, at kaeden kommer i klemme (med almindelige saveteknikker) og vanskeligt at forudsige, hvilken vej det afsavede stykke vil laggge sig.

OPSAVNING MED BRUG AF KILE (Fig. 27)

Forlke at fá saven i klemme tilrades det at bruge en blód opsavningskile (B), der holder savfladerne adskilt. Dette kræver dog, at traëets diameter er stor nok til, at kilen ikkekommen vejen for saven.

OPSAVNING AF KAEVLER I SPEND (Fig. 28)

(C) KEVLE UNDERSTOTTTI DEN ENE ENDE (D) KEVLE UNDERSTOTTTI BEGGE ENDER

Aflut det forste opsavningsssnit (E) 1/3 af vejen gennem kavlen, og sav derefter de sidste 2/3 (F) fra den,anden side. Kavlen vil have tendens til at boje, afterhanden som man saver. Hvis man laver det forste snit dybere end 1/3 af kavlens tykkelse, kan saver blive klemt ellere hange fast i trastykket.

Pas især på, at svær od kæde ikkekommen i klemme (G) ved opsavnig af kævler i spænd.

SAVNING OVENFRA (Fig. 29)

Begyn d'ovenfra, og sav kævlen med sværdets underside. Tryk en smule nedad. Vær forskigt, for motorsaven vil sä være tilbojelig til at违法犯罪 fremad.

SAVNING NEDENFRA (Fig. 30)

Begynd nedenfra, og sav med sværdets overside. Tryk en smule opad.

Motorsaven vil have tendens til at skubbe bagud mod én selv. Vær forberdted på这部分 reaktion, og hold godt fast i saven for at bevara kontrollen.

GRENSAVNING OG BESKÆRING (Fig.31-32)

Arbejd langsomt, og hold godt fast i motorsaven med begge hænder. Stå altid med vaegten på begge ben for at holde balancen.
Hold god afstand til den gren, der er ved at blive savet af. Stå på den modsatte side af stammen i forhold til grenen.
- Brug ikke redskabet på en stige: det er meget farligt. Den slags opgaver skal overlades til fagfolk.
- Undgå at save i mere end brysthajde, da det er sværere at kontrlller e tilbageslagskræfterne, hvis redskabet holdes hójere.

ADVARSEL

Kravl aldrig op i træet for at kappe grene ellerebskæré træet. Stå ikke stiger, plattorme, kævler eller andremander, hvor man risikerer at fá overbalance og miste kontrollen over saven.

Ved beskæring af træer ma det afluttende snit ved stammen eller hovedgrenen ikke udføres, før der yderste stykke af grenen er skåret af for at formindske vægten. Derved undgår man, at barken bliver flået pa stammen.

1. Begynd med at save grenen 1/3 igennem nedenfra (A).
2. Sav derefter fra oven, indtil grenen falder af (B).
3. Derefter kan det afsluttende snit ægges inde ved stammen (C), hvor sværdet trykkes langsom ind for at fæ et paent rent snit. Barken kan säledes gendannes.

ADVARSEL

Beskering af grene i mere brysthjde bor udfores af fagfolk.

SAVNING AF TRAEI SPEND (Fig. 33)

"Trae i spænd" (A) kan vare alle slags stamme- og grenstykker, stubbe pa rdder erler ungraer, der er bragt i spænd und under vaegt den at et andet traegkke), og som vil springe tilbage i den oprindelige stilling, hvis man felder ell er fjerner det trea, der tynger. Nar man laver det sidste snit, inden et faeldet traevlter, vil stubben, som er rykket delvis op, sandsynligvis springe tilbage i lodret stilling. Vaer pa vagt over for trastammer m.v. i spænd - de er farlige!

Dansk

ANVENDELS

ADVARSEL

Traestammer m.v., der star i spænd, er farlige, fordi man risikerer at blive ramt af dem og miste kontrollen over motorsaven. Det kan medføre alvorlige uykker og vare livsfarligt.

VEDLIGEHOLDELS

ADVARSEL

Ved uddskiftnng ma der kun anvendes originale Ryobi reservedele. Det kan vare farligt ell er deelagge produitk, hvis der bruges andre dele.

ADVARSEL

Brug altid sikkerhedsbriller erler beskyttelsessbriller med sideafskarmnng, narr der arbejdes med elektriske redskaber, ellr narr de renses med trykluft. Brug ogsa ansigtsskarm ellr stvmaske, hvis der dannes stav under arbejdet.

ALMINDELIG VEDLIGEHOLDELSE

Plastelementer ma aldrig komme i beroring med bremsevæske, benzin, olie- eller petroleumsbaserede producerk, rustløsnende olie e.l. Disse kemikalier indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialiet.

SMØRING

Alle lejerne i dette redskab er smurt med en tilstrækkelig
mænge smreemiddel med hoj smrevirkning til hele
redskabets levetid under normale anvendessesforhold.
Det er derfor ikke ndcvendigt med yderligere smring.

UDSKIFTNING AF KAEDE OG SVERD (Fig. 34-43)

FARE

Start aldrig motoren.uden først at montere sværd, kæde, drivhjulsdæksel og gearskærm. Ved start.uden disse dele monteret kan gearet blive slyngen et aller sprængt i stykker og forårsage alvorlige ulykker.

ADVARSEL

For at forbygge alvorlige ulykker skal alle sikkerhedsanvisningerne i dette afsnit laesigennem, sa man er sikker pa at have forstaet dem.

Sæt altid start-stopknappen på STOP "STOP", for der foretages indgrep på motorsaven.
- Kontroller, at kædebremsen ikke er aktiveret, dvs. at handskærmen/kædebremsen er trukket bagud.

Bemark: ved udskiftning af svard og kade skal der altid anvendes et svard og en kede, som anbefales af fabrikanten.

• Brug arbejdshandsker under handtering af kæde og sværd. Delene er skarpe og kan have grater.
• Tag sværdets monteringsskruer ud ved hjælp af den medleverede kombinationsnøgle.
  Tag gearskaern af.
  Fjernsvaerd og kae.
• Tag denGAME kæde af sværdet.
  Læg den nye kæde ud i en lække og ret alle foldede led ud. Savtaenderne (A) skal vende i kædens omdrejningsretning (B). Hvis de pegeri i forkert retning, skal kædeløkken vendes om.
  Anbring drivledene (C) i sværdets spor (D) som vist på Figur 38.
  Kaeden skal danne en Iokke ved svardets bagerste ende.
  Hold kæden i stilling pa sværdet, og før lækken rundt om drivhjulet (E).
  Ret sværdet ind, sá gevindtappene passer i den aflange slips bag på sværdet.

Bemark: nar svardet saettes pa gevindtappene (F), skal justeringstappen (G) glade p plads i udskaeringen til stramning af kaeden (H).

Saat gearskaarmen (I) og svardets monteringsskruer (J) pa pladsigen.
Stram monteringsskuerne med handkraft. Svardet skal kinne forskydes, for at kaedespendingen kan justeres.
Fjern alt kædeslør ved drejning af kædens strammeskrue (K) iurets retting, indtil kæden lægger an mod sværdet, og drivleddene sidder skjult i sværdets spor.
- Loft op i sværdets forende for at kontrollere, at kaeden ikke løsner sig fra sværdet.
Hvis der er slor i kæden i forhold til sværdet, slipspes sværdets forende, og kædestrammeskruen spændes en halv omdrejning mod hjre. Fortsæt på这部分, indtil kæden sidder stramrt.
Hold i svardspidsen, og spænd sværdets monteringsskruer godt fast.

Dansk

VEDLIGEHOLDELS

Strammingen er korrekt, när kæden ikke hænger ned mitt på undersiden af sværdet, dvs. kæden skal være stram, men stadig kinne drejes med handkraft uten at kinde. Kontroller, at kædebremsen ikke er aktiveret.

Bemark: hvis kaden er for stram, kan den/DDle lobe rundt. Slaek svardskruene lidt, og drej strammeskruen en kvart omgang mod urets retning.Hold i svardspiden, og spand svardets monteringskruer godt fast. Kontroller, at kaden kan Ibe rundt uten at kinde.

INDSTILLING AF KADESPENDING (Fig. 44-46)

ADVARSEL

Rør ikke og juster aldrig kæden, mens motoren gár. Savkæden er meget skarp. Brug altid arbejdshandsker, nar der udføres vedligeholdelse på motorsaven.

Stands motoren, inden kædesspændingen justeres.
Afprv, om svardets monteringsskruer kan slækkes med handkraft.
- Drej kædens strammeskrue mod højre for at spænde kæden.

Bemark: nar kæden er kold, er spændingen i ordin, hvis kæden ikke hænger ned ved sværdets underkant og sidder glat men kan drejes rundt med handkraft.uden atinke.

• Afterjuster kædestramningen, hvis drivledenes flade sider (A) begynder at hænge ud af sværdets nederste spur.

Bemark: kædens temperatur stiger under drift. Nár en korrekt spændt kæde er varm, hænger drivkædeeddene ca. 1,25 mm ned under sværdsporet. Spidersæf an kombinationsnøgle kan bruges til at malé, om stramningen på en varm kæde er i orden.

Bemark: ny kæder strækker sig. Undersøg kædespaendingen med jævne mellemrum, og stram kæden ingen om nødvendigt.

PAS PÅ

Hvis kaeden spændes i varm tilstand, kan den sidde for stramt, nar den er kølet af. Afprøv "kaedspændingen i kold tilstand", inden redskabet bruges næste gang.

VEDLIGEHOLDELSE AF KEDEN (Fig. 47-48)

PAS PÅ

Brug kun sikkerhedskæder (lav tilbageslagseffekt) til denne motorsav. Hvis davon huntigtskærende kæde vedilgeholdes korrekt, er der minde fare for tilbageslag.

Kæden skal vedligeholdes korrekt for at kunne save jævnt og hurtigt.

Kæden skal slides, nár spanerne bliver mindre som savsmuld, hvis redskabet skal presses under beskæringen, eller hvis kæden kun saver med den ene side. Ved vedligeholdelse af kæden er følgende punkter vigntige:

en forkert swipevinkel pa sidekanten kan forhoge risikoen for tilbageslag.
- rytterfrigang (dybdestop) (A):

• jo større spillerum ved dybdestoppene, desto større risiko for tilbageslag.
• omvendt forringer for lille afstand skæreevnen.

Hvis skarene har ramt harede genstande, f.ecs. som ell sten, ell er blevet slavet af mudder ell er sand pa treaet, boer kadefilingen overlades til et autoriseret serviceværksted.

Bemark: kontroller, at kaehjulet (B) ici er slidt.
eller beskadiget, inden kaden monteres. Hvis der tegn pa slitage eig der skader, bor kaehjulet udskiftes
pa et autoriseret serviceværksted.

Bemark: hvis man ikke er helt sikker på at have forstæt fremgangsmåden ved silbning af kæden forsklet nedenfor, skal motorsavens kæde slibes på et autoriseret serviceværkstedller udskiftes med en ny sikkerhedskæde med lav tilbageslagseffekt.

FILING AF SAVT/ENDER (Fig. 49-52)

Beskrivelse af savtand:

(A) Skaerekant
(B) Sideflade
(C) Rytter (dybdestop)
(D) Ta
(E) Tandbund
(F) HaeI
(G) Nittehul
(H) Overside

Vær omhyggelig med at file alle savtaender i samme vinkel og i samme længe, da kæden kun kan arbejde hurtigt, nar alle tænder er ensartede.

ADVARSEL

Savkaedener megetskarp. Brug altid arbejdshandsker ved veglidgeholdelse af kaden. Derved formindskes faren for at komme til skade.

Kæden skal tilstrammes korrekt, før den files. Se anvisningerne i afsnittet "Indstilling af kædespaending".
- Brug en 1,6 mm rundfil og et filskaft (ikke medleveret). Fil altid tænderne mitt på sværdet.

Dansk

VEDLIGEHOLDELS

Hold filen i plan med skarekantens overside. Lad\ ikke filen sidde på skrå eller vippe.
Tryk let men fast ned, og fil mod tandens forreste hjørne.
- Tag filen op for at f Ore den tilbage.
- Slib haver tand med et par faste beveegelser med filen. Begynd med at file alle savtænder (A) pa venstre side i en retning. Fortsæt dereftermed den,anden side, og fil savtænderne pa højre side (B)i modsat retning.
Fjern filestov pa filen ved en metalbørste.

PAS PÅ

Hvis kæden er slebet forkert eller blevet slov, kan motorenkommen til at gå for hurtigt under arbejdet og blive ødelagt.

ADVARSEL

En forkert skærpet kæde øger risikoen for tilbageslag.

ADVARSEL

Hvis den ødelagte kæde ikke bliver skifet erler repareret, kan brugerenkommen alvorligt til skade.

FILEVINKEL P A O V E R S I D E N (Fig. 53)

(A) KORREKT 30^ - Filskaftet har styremærker som hjælp til at styre filen, SSE oversidevinklen bliver korrekt.
(B) UNDER 30^ - Til krydssavning
(C) OVER 30^ - Skarefladen sloves hurtigt.

SIDEFLADEVINKEL (Fig. 54)

(D) KORREKT 80^ - Skabes automatisk, nár man bruger en fil med den rigtige diameter i filskaftet.
(E) KROGFORM - Griber for hardt fat, slaves hurtigt og oger risikoen for tilbageslag. Der er brugt en fil med for lille diameter, eller filen er blevet holdt for lavt.
(F) HÆLDNING BAGUD - Kræver for stort tryk, bevirker unødigt slid af sværd og kæde. Der er brugt en fil med for stor diameter, eller filen er blevet holdt for højt.

RYTTERFRIGANG (Fig. 55-57)

• Hold rytterfrigangen (A) på 0,6 mm. Kontroller rytterfrigangen med et ryttermål.
  Ryterfrigangen skal kontrolleres, hver gang kæden er blevet filet.
  Fil alle ryttere ned til samme hajde ved hjaelp af en fladfil (B) (medfolger ici) og et rytermal (C)

(medfolger seks). Brug et 0,6 mm ryttermål. Efter at haver rytt er filt til korrekt hoge, skal forkanten afrundes til den oprindelige form. Pas på违法犯罪e til stlstedende drivled med fikanten.
Ryterne skal tilfiles med fladfilen i samme retning, som savtændere ved sider af blev filet med rundfilen. Pas pa ikke at ramme skærefladen med fladfilen, nar ryterne files til.

VEDLIGEHOLDELSAFSVERD(Fig.58)

PAS PÅ

Kontrolier, at kaden er fuldstændig standset inden nogen form for vedligeholdelse af motorsaven.

Vend sværdet for haver uges brug for at fordele slitagen i begge sider og opnå længst mulig levetid. Desuden bør sværdet dagligt rengøres og ses after for slitage og skader.

Det er normalt, at der pga. slitage dannes kanter og grater pa sværdets spur. Sádanne fejl bør udbedres med en fil, afterhanden som de opstár.

Et sværd, der har en eller flere af følgende fejl, bør udskiftes:

sastark slitage indvendigt i sporet, at kaeden kan laene sig til sider;
bøjetsvaerd;
■ revnede aller braekkede sider i sporet;
udblokket spor.

Smor ligeledes svardet en gang om ugen ved indsprjnting af smreemiddel i det dertil beregnede hul. Vend svardet og se after, at smrehullerne (A) og kedesporet er fri for urenheder.

VASK AF LUFTFILTER (Fig. 59-60)

PAS PÅ

Se after, at luftfilteret sidder rigtigt i filterdakslet, for det samles. Lad aldrig motoren gä Eden luftfilter, da dette kan medføre alvorlige motorskader.

JUSTERING AF KARBURATOR (Fig. 61-63)

Inden justering af karburatoren:

Rens kølegællerne i starterskaærmen med en børste eller trykluft.
Vask luftfilteret (A). Se afsnittet "Vask af luftfilter".
Lad motoren gå et stykke tid, inden tomgangen reguleres.

Dansk

VEDLIGEHOLDELS

ADVARSEL

Klima- og hajdeforholdene kan have indflydelse pa karburatorens drift. Lad/DDk tilskuere komme i nærheden af motorsaven, nar karburatoren justeres.

Tomgangsregulering

Tomgangsreguleringen bestemmer ventilens abningsgrad,\ når gashåndtaget slipspe.

Regulering:

• Drej tomgangsskruen "T" mod højre for at sætte tomgangshastigheden op.
• Drej tomgangsskruen "T" mod venstre for at sætte tomgangshastigheden ned.
  Lav en provesaving, og indstil fuldkraftskruen H for at fá bedre savekraft (ikke for at indstille maksimumhastigheden). Fuldkraftskruen kan kun drejes 1/4 omgang.

ADVARSEL

KÉDEN MÁ ALDRIG ROTERE, NÁR MOTOREN GÁR TOMGANG. Hvis kæden læber rundt i tomgang, kan det forårsage alvorlige ulykker.

RENSNING AF STARTER (Fig. 62)

Rengør starterdaekslets kolegæller (B) med trykluft erlen lille børste.

FROSTSIKRING AF KARBURATOR (Fig. 64-65)

Motorsaven har i højre side af cylinderækslet en ventilationslåge, som sender varm luft fra motoren til karburatoren for at beskytte den i koldt vjej. Hvis motorsaven anvendes ved temperaturer mellem 0^ og 5^ og høj fugtighed, kan der dannes is i karburatoren. Det vil bevirke nedsat motorhastighed og/eller driftsforstyrelser. Nar motorsaven anvenden under sādanne forhold, skal der vælges frostkiringsfunktion, inden arbejdet pabegyndes.

Saat start-stopknappen på STOP"
Tag luftfilterdaekslet (A) af.
- Tag luftfilteret ud.
Træk chokeren (E) op, og fjern den fra cylindrarakslet (C).
- Slak de fem skruer, som holder cylinderten på plads. Tag dækslet af cylinderten.
Tryk på ventilationslågen (D) i højre side af cylindrardeksllet, og tag den ud.
Vend lagen, sa markeringen "Snow" sidder opad, og saet den pa plads igen.
Sæt cylindrdækslet pól plads, og stram holdeskrueme.
Saat choker, luftfilter og luftfilterdaksel pa plads.

ADVARSEL

Sæt altid lagen i normalstilling ("Sun"), hvis der icke er risiko for frost. Hvis motorsaven anvendes med frostsikringsfunktion, nár temperaturen er hójere, vil motoren maske icke gå, som den skal.

RENSNING AF MOTOR (Fig. 66-67)

Gør jegnlig ribberne ved cylinderten (B) og svinghjulet (A) rene med trykluft eller en lille børste. Snavs i cylinderten kan forårsage skadelig overophedning af motoren.

ADVARSEL

Start aldrig saven Eden alle dele - ogsa drivhjulog starterdaekslerne - forsvarlit monteret. Det hender, at dele gar i stykker og bliver slynet ud. Fa altid scevinghjul og gear repareret pa et autoriseret serviceværksted.

Bemark: hvis redskabets kraft falder, kan det vare, fordui udstødningen er lyddæmperen er stoppet til af sodaflæjringer. Disse aflejringer skal fjernes, for at motoren igen kan arbejde med den oprindelige kraft.

EFTERSYN AF BRÄENDSTOFFFILTER (Fig. 68)

Efterse jævnigt brændstofffilteret (B). Udskift filteret, hvisdeter er forurenet eller beskadiget.

UDSKIFTNING AF TENDRØR (Fig. 69)

Motoren i dette maskine har et tændrør af fabrikatet Champion RZ7C eller NgK CMR7H med en elektrodeafstand på 0,64 mm. Udskift det for hver 50 timers drift eller oftere om nødvendigt med et tændrør af samme type.

• Skru tændrøret Iøs (mod urets retning) med en tændrørsnøgle (A).
• Tag taendroret ud.
  Stik det nye tandrar ind i gevindet, og skru det mod hojre med handkraft. Til sidst spændes det godt fast med en nagle (B).

Bemark: pas pågressive at kortslutte tændrorsledningen: det kan ødelægge redskabet.

EFTERSYN/RENSNING AF GNISTFANGER OG UDSTØDNING (Fig. 70)

Udstødningen er forsynet med en gnistfangerrist. En defekt gnistfanger udgør en brandrisiko. Risten kan blive stoppet til, selv ved alminderig normal anvendelse. Den skal ses after en gang om ugen og renses, nar det er novdendigt. Hold altid motorens lyddæmper og gnistfanger i god stand.

Sefter, om stophagen stadig er monteret korrekt pà motorsaven.

ADVARSEL

Lyddaemperen er meget varm, nár motorsaven er i drift og lige after brug. Lad vare med at rereved lyddaemperen for at undga forbranding.

Dansk

VEDLIGEHOLDELS

Lad lyddaemperen kole af.
Fjern torx skruen (E) og 8 mm matrikkerne (D), som holder lyddamperdakslet fast, og tag daekslet (C) og nistfangeren (A) af.
Hvis gnistfangerristen er nabset, skal den renses med en lille metalabrste. Udskift gnistfangeren, his den er revnet eller skadet påAndre mader.
Tag lyddaemperen (B) ud.
Fjern sodansamlingerne gennem ventilationsabningerne med en flad skruetakker.
- Tør øgså aflejret sod på lyddæmpereens ventilationsåbninger og på cylindrarudblæsningen væk.
Saat lyddæmper, gnistfanger og lyddæmperdaeksel på pladsigen.
Spænd skruer og møtrikker fast.

EFTERSYN OG RENSNING AF KAEDEBREMSE (Fig. 71-72)

• Afmontér gearskaermen, og rens kædebremsedelene (A). Undersøg bremsbebändets (C) slitagegrad, og skift det, hvis det er meget slidt aller beskadiget. Bandet帽子不断提高 under 0,6 mm tykt. Det帽子 altså ikke vare mere end halv til slidt ned.
  Hold altid kaebremsekanismen ren, og smor bremselddet (B).
• Kontrolier altid, at kædebremsen virker after reparationer og rensning. Se afsnitet om "Anvendels af kædebremse" for yderligere oplyninger.

Efterse fangetappen (D) og udskift den, his den er defekt.

ADVARSEL

Sylv om kædebremsen renses hver dag, kan man aldrig garantere, at den vil fungere i en arbeitsdissituation. Derfor skal reglnerse for beskæring overholds.

OPBEVARING AF MOTORSAVEN (1 MANED ELLER LAENGERE)

Tom brandstoffanken helt. Brug en dunk, der er godkendt til benzin.
Saat motoren i gang, til den gär i sta af sig selv. Herved undgär man, at benzin-olieblandingen skiller og skaber fedte, gummiagtige aflejringer i benzinsystemet.
Tryk flere gange pa spaedepumpen for at fjerne alt resterende brandstof i karburatoren.
Tom olien fra kaeleoliebehelderen over i en godkendt dunk.
Rengør motorsaven overalt.
Opbevar den pa et velventileret sted utilgengeligt for born.

Bemark: opbevar ikke motorsaven iærheden af atsende stoffer som havekemikalier uller opteningssalt.

Der henvises til ISO standarderne og de lokale bestemmelser om opbevaring og handtering af brandstof. Det resterende brandstof kan bruges til et ndet redskab med totaktsmotor.

Dansk

FEJLFINDING OG AFHJAELPNING

Problem	Mulig ørsag	Afhjælpning
Motoren starter ikke. [se after, om start-stopknappen er i position Start (l)]	Ingen gnist.Motoren er druknet.	Se tændrøret after. Tag luftfilterdækslet af. Tag tændrøret ud af cylinderten. Forbind tændrørsledningerne, og sæt tændrøret oven på cylinderten med metaldelen i kontakt med cylinderten. Træk i startgrebet, og se after, om der dannes en gnist ved tændrørets elektrode. Hvis der ikke dannes nogen gnist, gentes testen med et nyt tændrør.Fjern tændrøret, after start-stopknappen er sat på Stop. Skub chokeren i driftsstilling (helt trykkekt ind), og træk 15-20 gang i startgrebet. Dermen skulle overskydende brændstof vare fjernet fra motoren. Rens tændrøret, og sæt det på plads. Sæt start-stopknappen på start (l). Tryk 4 gange på spædepumpen. Træk tre gang i startgrebet med chokeren trykkekt helt ind (driftsstilling) Hvis motoren/DDKEI starter, sættes chokeren halvejs i chokerstilling (mellemstilling), og den sædvanlige startproces gentages. Hvis motoren stadig/DDKEI starter, udføres de forskellige trin ingen med et nyt tændrør.
Motoren starter men accelererer ikke.	Skruen "L" (lav kraft) skal justeres.	Kontakt et autoriseret serviceværksted for at få karburatoren justeret af en tekniker.
Motoren starter og:går sä i/Stå.	Skruen "L" (lav kraft) skal justeres.	Kontakt et autoriseret serviceværksted for at få karburatoren justeret af en tekniker.
Motoren starter men:går/DDKEI ordentligt ved fulld kraft.	Skruen "H" (fuld kraft) skal justeres.	Kontakt et autoriseret serviceværksted for at få karburatoren justeret af en tekniker.
Motorenkommen/DDKEI op på fulld kraft og/eller afgiver meget røg.	Benzin/olie er blandet forkert.Luftfilteret er snavset.Gnistfangerristen er snavset.SkruEN "H" (fuld kraft) skal justeres.	Brug brændstof blandet for nylig med syntetisk totaktsolie i det rigtige forhold.Rens luftfilteret. Se afsnitet "Vask af luftfilter".Rens gnistfangeren. Se afsnitet "Eftersyn/Rensning af gnistfanger og udstødning".Kontakt et autoriseret serviceværksted for at få karburatoren justeret af en tekniker.
Motoren starter,går og accelererer men holder ikke tomgangen.	Karburatorens tomgangsskrue skal justeres.Karburatorens tomgangsskrue skal justeres.Der er luftdipsi systemet.	Drej tomgangsskruen "T" mod hj're for atarette tomgangshastigheden op. Se afsnitet "Justering af karburator".Drej tomgangsskruen "T" mod venstre for atarette tomgangshastigheden ned. Se afsnitet "Justering af karburator".Kontakt et autoriseret serviceværksted for at få skifdet det defekte system.

Dansk

FEJLFINDING OG AFHJAELPNING

Problem	Mulig ørsag	Afhjælpning
Sværdet og kæden bliver varme og afgiver øg.	Oliebeholderen er tom.Kæden er for stram.Smøresystemet virker ikke.Olietilgangsåbningerne er stoppet til.	Oliebeholderen skal fyldes op, nær der fyldes brændstof på.Se nærmere i afsnittet "Justering af kædestramning" i denne instruktsborg for yderligere vejledning.Lad motoren går med halv kraft i 30-45 sekunder. Stands motorsaven, og se efter, at der/DDrypper olie fra sværdet.Hvis der er olie, kan kæden være slv eller sværdet beskadigetTAG gearskærmen og sværdet af, ogrens olietilgangsåbningerne med enHardbørste.
Motoren starter og:gár, men kæden løber ikke rundt.	Kædebremsen er aktiveret.Kæden er for stram.Sværdet og kæden er ikke monteret rigtigt.Sværdet og/eller kæden er beskadiget.Drivhjulet er beskadiget.	Deaktivierung kædebremsen. Se afsnittet "Anvendelse af kædebremse".Se nærmere i afsnittet "Justering af kædestramning" iDENNE instruktsborg for yderligere vejledning.Se afsnittet om "Udskiftning af kæde og svær".Se sværdd og kædefter.Kontakt et autoriseret serviceværksted for at fá skiftekt drivhjulet af en tekniker.

Norsk

Tork oyeblikelig bort alt drivstoff som er sIt.

BLANDING AV DRIVSTOFFET

Aktiver kjedebremsen med venstre handbak ved á skyve handbeskyttelsen / kjedebremsen forover mens kjeted gär rund i tophastigthet.
- Deaktiver kjedebremsen ved à dra handbeskyttelsen / kjedebremsen mot det fremre handtaket til du hörer et klikk.

ADVARSEL

Verktøyet startes ikke på samme@mæt om den er kald eller varm.

ADVARSEL

Ikke fell trær nár det er kraftig vind eller nedbør.

Nár du feller et tre, er det viktig á folge instruksene nedenfor for á unngá alvorlige personskader.

• Jo storrre rytternes klaring er, desto hoyere er faren for tilbakeslag.
  Hvis klaringen ikke er hoy nok, derimot, forringes sagingens kvalitet.

Der er replakationsret på dette Ryobi produkt für fabrikationsfejl og defekte dele i fireogntye (24) maneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleri til slutbrugeren.

Skader opstaét par grund af alminderigt sld, unnormal iler ici tiddlat anwendelse, forkert vegildehodelse erer overbelastning er ici daekket ofenne reclakationsret, det samme gelder tilbehör som batterier, paerer, klinger, indasatser, poser osv.

I tiliae de af driftsejil garantipierenod skal produktet afleveres IKKE DEMONTERET med kobebevis til forhandlere enller naermeste autoriserede Ryobyservicevarksted.

De lovbestemte rettigher i forbindelse med defekte produitor foringesike at de nene reklamationsret.

Ovenævnte garanti gælder kun i UK, EU og i Australien. I ande lande kan der gelse de andre garantiregler. Kontakt den lokale forhandlor for at farnere opysnorer om garantirelmer.

GARANTI - VILKÄR

Dine lovmessige rettigheter med hensyn til defekteprodukter er ikke pavirket av体系建设。

Vi ekräer à peget ansvart, à productet overholder sundheds- og sikherskhreskavene i maskindirektiv 98/37/EC og andre gaelende direktiver som CEM direktiv 89/336/EEC, 2001/14/EC om stajfivelse, 97/68/EC om gsudledninger, 2002/88/EC og 2004/26/EC.

Følgende europæiske og/er nativekilde standarder og/eller tekiske spekification er undersegt for at overholle sundheds- og sikherskedravene i fælleskabsdktirevteme: DIN EN ISO 11681-1:2004/ISO 22868/ISO 22867/2004/EN 55012:2002

Produkt er erklaret i overensstammelse med direktiv 2001/14/EC om stojajgivelse

	35 cm3	40 cm3	44 cm3
Mältyldeffektniveau	112 dB (A)	112 dB (A)	112 dB (A)
Garanteret lydeffektniveau	113 dB (A)	113 dB (A)	113 dB (A)
Udstedelsesdato	1 / 2007

Produkt erkontroleret og fundet i overvensstemmelse med direktiv 2000/14/EC af kontrolinstitut SLG PRUEF-UND ZERTIFIZIERUNGS GMBH. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, TYSKLAND.

Type	Typeundersøgelsesattest nr. (udstedt af Intertek Deutschland GmbH)
RCS-3535C2	07SHW0980-01
RCS-4040C2	07SHW0984-01
RCS-4446C2	07SHW1029-01

Den tekniske documentation opbevares hos Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hong Kong.

Overensstammelseserklarng udfaerdiget i september 2006 af Hometlite Far East Co., Ltd.

N

EF SAMSVARSERKLAERING

Vi erklaer pa eget ansvar at ditte produktet er i samsvar med kravene om helse og sikkerhet i maskindirektivet 98/37/EF og andre geldende direktiver, som direktivet om elektron magnetisk kompatibilitet 89/336/E0F, direktivene 200/14 EF/OF 79/113/E0F om styeemisjoner og direktiv 2002/88/EF om gassutilpp.

Følgende europesie og/eller nasionale standarder og/eller tekniske spezsifkason er tali betrakting for a overholde kravene om helse og sikkerhet som stared i europesie direktver. DIN EN ISO 11681-1:2004/ISO 22868:2005/ISO 22867:2004/EN 55012:2002
