RCS-4446C2 - Piła łańcuchowa RYOBI - Bezpłatna instrukcja obsługi

Marka	RYOBI
Model	RCS-4446C2
Typ	Piła spalinowa
Pojemność skokowa	44 cm³
Moc nominalna	1,9 kW / 9500 obr/min
Pojemność zbiornika paliwa	310 cm³
Pojemność zbiornika oleju	210 cm³
Długość prowadnicy	46 cm
Długość cięcia	410 mm
Podziałka łańcucha	8,26 mm
Grubość ogniwa	1,27 mm
Typ łańcucha	Carlton K1L-BL-72E (niski odrzut)
Koło napędowe	7 zębów
Waga (bez płynów, prowadnicy i łańcucha)	4,6 kg
Prędkość biegu jałowego	2700 – 3100 obr/min
Prędkość maksymalna	12000 obr/min
Poziom ciśnienia akustycznego	103 dB(A)
Poziom mocy akustycznej	113 dB(A)
Drgania przedniego uchwytu	6,4 m/s²
Drgania tylnego uchwytu	7,0 m/s²
Zasilanie	Mieszanka benzyny bezołowiowej 87 oktanów + olej syntetyczny 2T (50:1)
Świeca zapłonowa	Champion RZ7C lub NGK CMR7H (odstęp 0,64 mm)
Hamulec łańcucha	Tak, wbudowany w przednią osłonę
Rozruch	Rozruch ręczny
Gwarancja	24 miesiące (części i robocizna)

Często zadawane pytania - RCS-4446C2 RYOBI

Jak uruchomić moją piłę spalinową RYOBI RCS-4446C2 na zimno ?

Ustaw przełącznik w pozycji WŁĄCZONE (I), naciśnij 4 razy gruszkę zalewania, wyciągnij całkowicie ssanie w pozycję dławienia, a następnie pociągnij za uchwyt rozrusznika, aż silnik będzie gotowy (maks. 5 razy). Przesuń ssanie w pozycję pośrednią i pociągnij ponownie, aż silnik uruchomi się. Pozwól mu się rozgrzać przez 15–30 sekund, zanim całkowicie przesuniesz ssanie w pozycję PRACA.

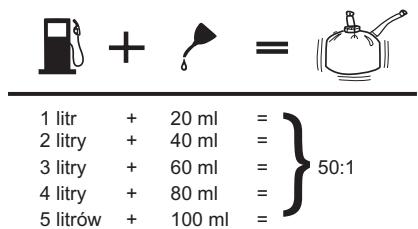

Jaka mieszanka paliwa/oleju jest zalecana ?

Używaj mieszanki z 2% oleju syntetycznego 2T, czyli w stosunku 50:1. Przykład: na 1 litr benzyny bezołowiowej (min. 87 oktanów) dodaj 20 ml oleju. Mieszaj w zatwierdzonym pojemniku, nie używaj zużytego oleju ani gotowych mieszanek do motorowerów.

Jak wyregulować napięcie łańcucha ?

Zatrzymaj silnik. Poluzuj śruby mocujące prowadnicę. Obróć śrubę regulacji napięcia (K) w prawo, aż łańcuch będzie napięty bez luzu pod prowadnicą, ale nadal będzie można go obracać ręcznie bez oporu. Przytrzymaj koniec prowadnicy i dokręć mocno śruby. Sprawdzaj regularnie, zwłaszcza po pierwszych użyciach.

Co zrobić, jeśli łańcuch obraca się na biegu jałowym ?

Łańcuch nie może obracać się na biegu jałowym. Obróć śrubę biegu jałowego «T» w lewo, aby zmniejszyć prędkość do zatrzymania łańcucha. Jeśli problem nie ustąpi, skontaktuj się z autoryzowanym centrum serwisowym Ryobi.

Jak używać hamulca łańcucha ?

Aby włączyć hamulec, przesuń przednią osłonę ręki do przodu grzbietem lewej ręki. Aby go wyłączyć, pociągnij ją w kierunku przedniego uchwytu, aż usłyszysz kliknięcie. Przed każdym użyciem sprawdź hamulec: powinien natychmiast zatrzymać łańcuch.

Kiedy należy naostrzyć łańcuch ?

Ostrz łańcuch, gdy wióry stają się sproszkowane, trzeba używać siły przy cięciu lub cięcie jest nierównomierne. Użyj pilnika okrągłego 1,6 mm z prowadnicą, zachowując kąt 30° dla krawędzi górnej i 80° dla bocznej. Sprawdź również luz ograniczników głębokości (0,6 mm).

Jak unikać odrzutu ?

Zawsze trzymaj pilarkę obiema rękami, z wyciągniętym lewym ramieniem. Nie pozwól, aby koniec prowadnicy dotykał przedmiotów. Cięcie wykonuj na pełnych obrotach i unikaj pracy powyżej poziomu klatki piersiowej. Używaj tylko łańcucha o niskiej tendencji do odrzutu, takiego jak oryginalny.

Jak wyczyścić filtr powietrza ?

Ustaw przełącznik w pozycji STOP. Zdejmij pokrywę komory filtra powietrza, a następnie wyjmij filtr. Wyczyść go sprężonym powietrzem lub miękką szczotką. Nigdy nie uruchamiaj silnika bez filtra. Po wyschnięciu zamontuj go z powrotem.

Jakiej świecy zapłonowej używać i kiedy ją wymienić ?

Używaj świecy Champion RZ7C lub NGK CMR7H z odstępem elektrody 0,64 mm. Wymieniaj ją co 50 godzin pracy lub w przypadku problemów z zapłonem. Dokręć ją ręcznie, a następnie kluczem.

Jak przechowywać pilarkę przez dłuższy czas (ponad miesiąc) ?

Opróżnij zbiornik paliwa do zatwierdzonego pojemnika. Uruchom silnik i pozwól mu pracować, aż sam się zatrzyma, aby opróżnić układ. Naciśnij kilkakrotnie gruszkę zalewania, aby usunąć resztki. Spuść olej z prowadnicy. Dokładnie wyczyść narzędzie i przechowuj je w suchym miejscu, poza zasięgiem dzieci.

INSTRUKCJA OBSŁUGI RCS-4446C2 RYOBI

TLAK A TAH (obr. 14)

Dziekujemy Państwu za zakup produktu Ryobi.

Wasza pilarka lancuchowa zostala zaprojectowana i wykonana wedlug wysokich kryteriow wymogow Ryobi, któ czynia z niej naręździe sprawne, latwe w obśludze i niedzawodne. Jeźeli bedziecie je odpowiednio konserwowali, bedziecie mogli bezpiecznie korzyszć z tego odporngo i wydajnégo narȩźdia przyez wiele lat.

OSTRZEJEZENIE

W celu zmieleSZENIA rzyka urazow cielesnych, naley koniecznie przyczeta caly podrcznik oblugsi i dobrze zrozumieczyego tresc.

BARDZO WAZNE

Konserwacja wymaga duzej starannosci i dobrejZNajomosci naręźdia: powinna byc wykonana przyż wykalifikowanego technika. W razie naprawy naleźny uzywać tylko oryginalnych;cȩci zamiennych Ryobi. Aby moc bezpiecznie pracstaw, prosimy o przyȩczytanie i zrozumienie wszystkich zalecen przy uzyciem waszej pilarki lancuchowej. Przestrzeugajcie wszystkich wymogów bezpieczność. Niz zastosowanie są do ponijszych wymogów bezpieczność,MZe pociąnac za soba powazne obrażenia cielesne.

OSTRZEZENIE

Przed uzyciem waszej pilarki nalewy przy(PCZcZYaC ten caly podrczznik obligu. Zworocie szczegoIaN owage na prerepyiz y symbole bezpieczeniStwa sygnalizuJaCe NiebezpieczenStwa, OstrzeZenia i Uwagi. Te wymogi bezpieczeniStwa majora na celu chronic PaNstwa i zapobiegaec ewentualnym powazynr ranom. Poprawne i swiadome uzywanie waszej pilarki Iancuchowej pozwoli gam na bezpieczne korzystanie z niezawodnego narzedzia i to przy wie lat.

OSTRZEZENIE

Znak ten wskazuje, ze nalezy przyȩsiewość srokdi ostrożnosci. Symbol ten ma za zadanie przyȩciąć Państwa uwage,chodzi o wasze bezpiecieznstwo !!!

OSTRZEJEZENIE

Przy uzywaniu waszego naręźdia要去dć do odrzutu obcego ciała do oczu, co grozi powaznym skaleczieniem oka. Przed korzystaniem z waszego naręźdia, załoczcie okulary ochronne lub okulary zabee pieczajace wyposazone w bocze oslony oraz, jeżeli zachodzi potrzeba; maske przyciwypyłowa. Zalecamy osobom noszącym okulary korecyjne, aby je Pokrywaly maska zabeepieczajȩca lub standardowymi okularami zabeepieczajocymi wyposaźonymi w boczne oslony. Naleź zawsze chronic oczy.

PRZECZYAJCIE WSZYSTKIE WSKAZOWKI.

OGOLNE WYMAGANIA BHP

OSTRZEJEZENIE

Ostrzeżenia i instrukcje zawarte w niniejszym Rozdziecie podręcznika obstugi są naelu zapawnienie waszego bezpieczność. Nie zastosowanie są do tkórego z tych wymogów bezpieczność są spegowodowej obrożenia ciala. Welu bezpiecznégo uzywania tego narźędzia, prosimi o przyȩczytanie niniejszej instrukcji obstugi oraz wszystkich naklekiej znadujacych są na narźędziu. Bezpieczność przy jestDynikiem zdrowego rozsadku, czujnosci i znajomość waszej pilarki lńcuchowej.

ZAPOZNAJCIE SIE Z WASZYM NARZEDZIEM.
Przechytajcie uważnie ten podręcznik obstugi. Poznajcie zastosowania waszego narȩźdia oraz jejego granice, są现阶段 potencjalne zagrożnia specyficzne dla tego narȩźdia.
■ PILARKI LANCUCHOWE zostaly zaprojektowane wyłacznie do pilowania drewna.
MOZE DOJSC DO ODRZUTU JEZELI CZUBEK PROWADNICY LANCUCHA wchodzi w Kontakt z przemiotem lub gdy lancuch tncy zaklinue sieczy zablokuje w drewnie podczas pilowania. Kontakt ten moze czasem doprowadzic do gwaltownego odrzutu (odboju) prowadnicy lancucha w gore i do tylu, to znaczy w strone uzytkownika, to samo gdy lancuch tncy zaklinue sie w drewnie podczas pilowania. Wa kazdym przypadku,要去cucrific kontrole nad pilarka lancuchowa i powaznie sie zranic. NIE WOLNO polegac jeddynie na elementach zabepieczajacych waszej pilarki lancuchowej. Jako uzytkownik pilarki lancuchowej, powinniscie podjac szczeugolne smrokdu umožliwiajace unikniedcia ryzyka wypadkówczy zranienia.

1. Możecie zzmiejszyczczy zlikwidowej efekt zaskoczenia zrozumiawszy sąd odrzutu (odboju). Efekt zaskoczenia przyczynsia sąd do wypadów.
2. Podczas uzytkowania pilarki lancuchowej, nalezy ja mocno trzymac dwoma rekami. Połozcie wasza prawar reke na tylnym uchwycie i lewa reke na przydnim uchwycie, palce powinny byc wokol uchwyt ow pilarki lancuchowej. Pewny uchwyt narźedzia, napiety lewe rame pozwola zachowa kontrole nad pilarka lancuchowa w razie odzutu.
3. Upewnijcie sie, ze strefa w kto'rej uzywatie pilarki Iancuchowej nie zawiera przeszkód. NIE WOLNO dopuscić czubka prowadnicy Iancucha do kontaktu z polanem (pniem), gałęzia, ogrodzeniem przy jakimkolwiek innym przyzmiedmiem, ktořy@mogly zostac potracony w trakcie uzywania pilarki Iancuchowej.

Polski

OGOLNE WYMAGANIA BHP

1. Wykonujcie zawsze wase pilowania podczas pracy silnila na "pelnym gazie". Nacijsnijcie do oporu na spust i utrzymujcie regularna predkosc wycinniania.
2. Nie wciagajcie ramion zbyt daleko i nie trzymajcie pilarki lancuchowej powyzej poziomu piersi.
3. Przy ostrzeniu i konserwacci tancucha naleźy przystręzegrć zalecen producenta.
4. Do wymiany uzywajcie jegynie prowadnic lachuchowych zalecanych przyez producenta.

NIE TRZYMAJCIE WASZEJ PILARKI LANCUCHOWEJ JEDNA REKA. Jeźeli trzynamie wasza pilarke lancuchowa jederna reka, rzykujecie powaźne zranienie siebie lub innych osob (pomocnicy, osoby postronne) obecnych w strefie roboczej. Pilarka lancuchowa zostafa zaprojecttowana, tak by trzyma są dwoma rekami.
NIE UZYWAJCIE WASZEJ PILARKI LANCUCHOWEJ KIEDY JESTESCIE ZMECZENI. Nie uzywajcie waszej pilarki tancuchowej, kiedy jestescie zmeczeni, pod wptywem alkoholu, narkotykowczy lekarstw.
ZAKLADAJCIE OBUWIE OCHRONNE. Nalezy nosic rownież przylegajace ubrania, rykawice robocze, okulary ochronne, ostone oczu i słuchawki ochronne oraz kask.
NIE STAWAJCIE NA NIESTABILNEJ POWIERZCHNI (jak drabina, rusztomanie, drzewo, itd) podczas uzywania waszej pilarki lńcuchowej).
BADZCIE OSTROZNI PRZY MANIPULOWANIU PALIWA. Przed uruchomieniem silnika nalezy odunarci na odlegtość co najmnej 15 m od.),
NIE POZWALAJCIE INNYM OSOBOM napozostanie w基础知识 pilarki lachuchowej, kiedy ja uruchamiacie przy kiedy wykonujecie噤. Wszelkie osoby postronne jak i zwierzeta powinny pozostawac poza strefa roboczca.
ZANIM ZACZNIECIE WYKONYWANIE CIECIA, oczyscie strefe robocza, przyjmijcie stabilna pozycjce robocza i zaplanujcie uprzednio w ktora strone要去cie odskoczyc w momencie upadania drzewa.
TRZYMAJCIE SIE Z DALA OD LANCUCHA TNACEGO kiedy silnik jest w trakcie dzialania.
TRANSPORTUJCIE WASZA PILARKE LANCUCHOWA JEDYNIE GDY SILNIK JEST ZATRZYMANY A HAMULEC WŁACZONY, prowadnica lancucha i lancuch tracy skierowane do tylu a tufimik oddalony od was. Podczas transportomania waszej pilarki lancuchowej, uzywajcie odpowiednich oslon (pokrowcow) prowadnic.
NIE UZYWAJCIE PILARKI LANCUCHOWEJ USZKODZONEJ, zle wyregulowanej, ktora nie jest nalezycie zmontowana. Upewnijcie sie, ze lancuch przestaje sie obracac kiedy zwalniacie palec ze spustu przypustnicy.

• Przed polożeniem waszej pilarki ląncuchowej NALEZY WYŁACZYC SILNIK. NIE WOLNO zostawiać właczonego silnka bez nadzoru. Przed polożeniem waszej pilarki ląncuchowej, z racji bezpieczność wącze rownieź hamulec ląncucha.
  BADZCIE WYJATKOWO OSTROZNI kiedy tniecie klody czy male gaiezie, gdyz cienkie elementy moga przycephic sie do lancucha tnacego i zostac odrucone w waszym kierunku,czy doprowadzic do utraty rownowagi.
  KIEDY TNIECIE NAPREZONA GALAZ, badzcie gotwi do szybkiego oddalenia sie, w taki sposob by uniknac uderzenia, kiedy napiecie wlokien drewna odpreza sie.
  DOPILNUJCIE BY UCHWYTY byly zawszeSuche i czyste,bezsladowolejuczytez paliwa.
  UZYWAJCIE WASZEJ PILARKI LANCUCHOWEJ JEDYNIE W MIEJSCACH DOBRZE PRzewIWETRZONYCH.
  NIE UZYWAJCIE WASZEJ PILARKI LANCUCHOWEJ NA DRZEWIE, chyba ze byliisce spezialnie przyszkoleni do takiej pracy.
  KIEDY UZYWACIE WASZEJ PILARKI LANCUCHOWEJ MIEJCIE ZAWSZE GASNICE W ZASIEGU REKI.
  Podczas transportu i przechowywania pilarki, Pokryjcie prowadniche lancucha przy pomocyPokrowca zabezpieczajacego.
  Upewnijcie sie, ze pazur oparcia jest nalezycie zamontowany na pilarce.
  PRZESTRZEGAJCIE ZALECEN DOTYCZYCH OSTRZENIA I KONSERWACJI LANCUCHA TNACEGO.
  UZYWAJCIE JEDYNIE PROWADNIC LANCUCHA i Iancuchow o slabej sklonnosci do adrztu zalecanych przyez producenta waszej pilarki.
  NIE MONTUJCIE wygietej prowadnicy lancucha do zepolu silnikowo i ne uzywajcie akcesoriow nie zalecanych do waszej pilarki lancuchowej.
  PRZECHOWAJCIE NINIEJSZA INSTRUKCJE. Zagladajcie do nied regularnie i korzystajcie z nied, aby informowej innych uzytkowników. Jeźeli pożyczacje komuść togo narędzenia pożyczcie równeść towarzyszancy mu podręcznik obstugi.

WYMOGI BEZPIECZENSTWA SPECYFICZNE DLA PILAREK LANCUCHOWYCH

OSTRZEŽENIE

Ostrzeżenia i instrukcje zawarte w niniejszym rozdziale podręcznika obstugi majora na celu zapawnienie waszego bezpieczność. Nie zastosowanie są do kórego z tych wymogłow bezpieczność主要用于 spowodowej objęzkie obrażenia ciala.

Polski

WYMOGI BEZPIECZENSTWA SPECYFICZNE DLA PILAREK LANCUCHOWYCH

GENERALNE SRODKI OSTROZNOSCJI

NIE TNIJCIE LODYGczy zarosli o srednicy mniejszej niz 76 mm.
T LUMIK JEST BARDZO GORACY w trakcie odstugi i po uzyciu pilarki. Pamiętajcie by nie dotykać powierzchni tłumika, gdyż moglibyść sie病毒感染 poparzyć.
TRZYMAJCIE ZAWSZE WASZA PILARKE LANCUCHOWA DWOMA REKAMI kiedy silnik jest w trakcie dzialania. Nalezy mocno trzymac piarke lanciauchowa, palce powinny byc wokot uchwytow.
NIE POZWALAJCIE INNYM OSOBOM UZYWAC WASZEJ PILARKI LANCUCHOWEJ, jejeli nie ostrzymaly one instructcjki gezbebnych do jej sprawnego dzialania. To zalecenie stosuje sie zarówno do firmwynajmujacych narzedzia, jak i do odśb prywatnych.
PRZED URUCHOMIENIEM SILNIKA, upewnijcie sie ze lancuch nie styka sie z zdnym przyzemiotem.
UZYWAJCIE WASZEJ PILARKI LANCUCHOWEJ JEDYNIE w.),
NALEZY UBIERA CIE ODPOWIEDNIO. Nie noscie lużnych ubrań. Noscie zawsze dlugie i grube spodnie, bothki ochronne i rękawice. Nie noscieBizuterii, krótkich spodenek, sandalów i nigdy nie pracȩcie na boso. Nie noscie lużnych ubrań, ktore moglyby byc wciagniete przyze silnik, lub pochwycone przyez lancuchczy zarosla. Noscie ogrodniczki, dzinsky lub dlugie spodnie z wytrzymalego plotna. Powinniscie związać wlosy powozzej ramion.
Noscie rekawice roboczie i obuwie przeciwośl.gzowe w celu ulpyszenia chwytu narźedzia i by chronić wasześć.
Kiedy uzywacie narzedzia, zakladajcie sluchawki i okulary ochronne, oraz kask.

NAPELNIANE ZBIORNIKA (PALENIE ZABRONIONE!)

W celu agriczenia ryzyka pożaru czy poparzenia, nały manipulowa paliwo z zachowaniem ostrożnosci. Chodzi osubstcję wyjaltkowo latwopalna.
Paliwo nalezy mieszac i przechowywać tylko w zbiorniku zatwierdzonym do zawierania benzyny.
Paliwo mieszac tylko na wolnymgowietru, z dala od wszelkich iskierczy plomienia.
Wybrač pusta powierzchnie (wolna przestrž), zatrzymać silnik i zaczekać, aż ostygnie zanim go napelnicie.
Korek wewu paliwa nalezy odrecac powoli w celu stopniwoego wyrwnania cijsnien i niedopuszczenia do Rozlania paliwa wokol korka.

Zakrcce mo nokorek wlewu paliwa po tankowani.
Wytrzyjcie naręźdie, jejeli Rozlaliść paliwo. Przed uruchomieniem silnika, nały odsunac sie na odlegość 15 m od.), w tym napelnilównie zbiornik paliwa.
Nigdy nie próbujcie spalic rozlanego paliwa.

STREFA CIECIA / ROBOCZA: PODSTAWOWE ZALECENIA

• Nie uzywajcie waszej pilarki lancuchowej siedzac czy stojac na drzewie.
• Nie uzywajcie waszej pilarki lńcuchowej na drabinie: jest to wyjadkowo niebeźpieczne.
  Osoby postronne i zwierzeta powinny pozostawac poza strefa roboczna. Nie pozwalajcie nikomu na zblizenie sie do pilarki lancuchowej, kiedy ja uruchamiacieczy kiedy sie na poslugujecie.

Objasnienie: Powierzchnia strefy roboczejazole takramentozdaju pracy do wykonania jak i od Rozmiaru drzewa przy przedmiotu do obrokB. Na przykliad scinanie drzewa wymagaa wiekszej strefy pracy niz innate typc cięcia jak przyzerzynanie.

CIAG IN NACIAG

Siła ciagu (nacisku) przyzejawia sie zawsze w kierunku przechiwym do ruchu lńcucha. Musicie byc gotowy do kontrłowania CIAGU, kiedy tniecie wewnétrzym brzemgiem lńcucha i NACIAGU, kiedy tniecie zewnétrzym brzemgiem prowadnicy lńcucha.

Objasnienie: Wasza pilarka tancuchowa zostafa kompletnie przytestowana w fabryce. Znalezionie pozostalość aleju na pilarce tancuchowej jest zupeñnie normale.

ZALECENIA DOT.KONSERWACJI

Nigdy nie uzywajcie uszkodzonej pilarki lancuchowej, zle wyregulowanej baudź nie kompletnie zmontowanej.

Upewnijcie sie, ze lancuch prestaje sie obraca kiedy zwalniacie palec ze spustu prerpustnicy. Jezeli lancuch tnacy porusza sie na zwolnionych obrotach, maar sie okazac potrzebene ustawienia gaznika. Odniecie sie do rodziazul niniieszego podrecznika "Regulowanie wolnych obrotow (bieg jalowy)."

Ježeli po wyregulowaniu lancuch tancy porusza sie ciagne na zwolnionych obrotach, skontaktujcie sie z Autoryzowanym Punktem Serwisonym Ryobi i nie uzywajcie waszej pilarki lancuchowej przyded dokonaniem napraw.

OSTRZEJEZENIE

Wszelkie naprawy pilarki lancuchowej poza tymi, kotre wyjasnioso zaleceniach dotyczych konserwaci zawartych w niniejszym podreczniku obstrugi, powinny byc wykonywane przy zwaspecializowanego technika.

Polski

WYMOGI BEZPIECZENSTWA SPECYFICZNE DLA PILAREK LANCUCHOWYCH

Poslugwanie sie naręździami niedopowieznimi do zdejmowania kola silnika lub spręgła, lub do przytrzymywania kola silnika w celu wymiagniecia spręgła,要去uszkidzic koto silnika i doprowadzicdojejego eksplozji,co要去 pociąnac za soba powazne obrażenia ciał.

ODRZUT (ODBOJ)

Odrzut jest to niebezpiecznra reakcja, mogaca

spowodować powazne obrażenia ciała. Nie wolno polegac jejdyne na elementach zabezmieczajych waszej pilarki lancuchowerj. W celu uniknięcia ryzyka wypadkówczy zranienia powinnisceść rowniesz podjac szczecholedź odśrodki bezpieczędstwa.

Objsnienne: odnièscie sie do Rozdziu togo podręcznika "Obługa" w celu pogłebienia informaci dotycznych ochzutwu i togo jak uniknac powaznych obrażnychcia.

ZACHOWAJCIE NINIEJSZY PODRECZNIK, BY MOC DO NIEGO ZAJRZEC W POZNIEJSZYM CZASIE.

SYMBOLE

Niekór z ponijszych symobili moga znajdwac sie na waszym narędziu. Nauczcie są je Rozpoznawac i zapamiątajcie ich znaczenia. Nalezyta interpreteća tych symobili pozwoli Państwu na uzytkOWaniekiego narędzia w odpowiedni sposob i z zachowaniem growszego bezpieczne stawa.

SYMBOL	NAZWA	OZNACZENIE / WYJAŚNIENIE
	Ostrzeżenie	Wskazuje na ćsrodki ostrożnosci, jakieNSEZY podȩć z myślą o bezpieczność.
	Przemeytajcie uwaźnie ten podręcznik obstugi	W celu zmirnejszenia ryzyka urazów cielesnych, przyzeduzymiem narȩźdia sąZEZY koniecznia przyȩcytać caly podręcznik obstugi i dobrze zrozumuść jej tręść.
	Naleź nośc okulary ochronne, ochronniki s虬chu i kask	Kiedy uzywacje narȩźdia, zakuładajcie s虬chawki i okulary ochronne, oraz kask.
	Palenie zabronione	Zakaz palenia i pracy w popliwu iskierczy nieosłonietego plomienia.
	Obstuga dwoma rękami	Trzymajcie i obstugujcie wasza pilarke dwoma rekami.
	Zakaz obstugi jegna ręka	Nie uzywajcie waszej pilarki trzymajć ja jegna ręka.
	Tlenek węgla	Silmiki wydrzielaja tlenek węgla, króry jest gazem bez zapachu i sąze spowodowej smierć. Nigdy nie uzywajcie waszej pilarki ląńcuchowej w zakuJEtej przyestrzeni.
	Odbicie (odrzut)	NIEBEZPECZENSTWO! Miejmiec sie na bacznosci przyded ryzykiem odrzutu.
	Styk prowadnicy ląńcucha	Unikajcie zetiwniecia są czubka prowadnicy ląńcucha z twardymi przydejmiatami.
	Naleź zawsze nosić rękawice	Podczas uzytkOWANIA pilarki, noście zawsze grube i psychytne rękawice ochronne.

Polski

SYMBOLE

SYMBOL	NAZWA	OZNACZENIE / WYJAŚNIENIE
+	Benzyna i Olej	Stosować benzynę bezolowyowa do pojazȩw samochodowych o liczbie oktanowej 87 ([R + M] / 2) lub wyźciej. Wasze narȩdzie jest napędzane silnikiem dwusuwówym wymagającym uprzejność sporadzenia mieszanki benzyny z olejem syntetycznym do silników dwusuwowych (stosunek 2%).
	Trzymajcie z dala osoby postronne	Trzymajcie osoby postronne i zwier到账a w odlegość przyznajmieńie 15 m od strefy pracy.

PARAMETRY TECHNICZNE

	RCS-3535C2	RCS-4040C2	RCS-4446C2
	35 cm3	40 cm3	44 cm3
Ciezar- bez prowadnicy,łańcucha i oleju	4,6 kg	4,6 kg	4,6 kg
Pojemnosć zbiornika na paliwo	310 cm3	310 cm3	310 cm3
Pojemnosć zbiornika na olej	210 cm3	210 cm3	210 cm3
Dlugość prowadnicyłańcucha	35 cm	40 cm	46 cm
Dlugość cięcia	320 mm	370 mm	410 mm
Typ prowadnicyłańcucha	Carlton 14-10-N1-MHC	Carlton 16-10-N1-MHC	Carlton 18-10W-K1-HC
Skok (podzialeka)łańcucha	9,53 mm	9,53 mm	8,26 mm
Roweik	1,27 mm	1,27 mm	1,27 mm
Typłańcucha	Carlton N1C-BL-M-52E SK	Carlton N1C-BL-M-57E SK	Carlton K1L-BL-72E
Koło napędowe	6 zȩbow	6 zȩbow	7 zȩbow
Pojemnosć skokowa silnika	35 cm3	40,1 cm3	44 cm3
Moc znamionowa	1,77 kW / 10000 obrotów/min	1,77 kW / 10000 obrotów/min	1,9 kW / 9500 obrotów/min
Prędkość nominalna	12000 obrotów/min	12000 obrotów/min	12000 obrotów/min
Prȩdkość wolnych obrotów (biegujalowej)	2700 -3100 obrotów/min	2700 -3100 obrotów/min	2700 -3100 obrotów/min
Specyficznze użycie paliwa przy maksymalnych obrotach silnika	435g/kwh	435g/kwh	435g/kwh
Poziom ciasnienia akustyczné(ISO22868)	103 dB(A)	103 dB(A)	103 dB(A)
Poziom mocy akustycznej (ISO22868)	113 dB(A)	113 dB(A)	113 dB(A)
Poziom wibraci (ISO22867)
- Uchwyt z przydodu	6,4 m/s2	6,4 m/s2	6,4 m/s2
- Uchwyt z tymu	7,0 m/s2	7,0 m/s2	7,0 m/s2

OPIS (Rys.1)

1. Przednia osłona ręki / Hamulec ląncucha 10. Obudowa Rozrusznika/ szczeliny wentylacyjne
2. Uchwyt z przydou 11. Uchwyt Rozrusznika
3. Obudowa cylindra 12. Przycisk Wlaczenia/Wyliczenie
4. Bańka pompki paliwowej 13. Przycisk odkłowania spustu
5. Starter 14. Uchwyt z tylu
   6.Obudowa przykstowni 15.Spust przypustnicy
6. Šruba montañowa prowadnicy láncucha 16. Korek zbiornika na olej
7. Prowadnica Iancucha 17. Korek zbiornika na paliwo
8. Lanciauch o slajej sklnonnosci do odrzutu (odboju) 18. Pazur oparcia

Polski

MONTAZ

OSTRZEJEZENIE

W wypadku stwierdzenia braku jakiejśćci, nie nałyzy uzywać naręźdia przy pruzednim nabyciem danejśćci. Nie zastosowanie są do tego ostrzezenia要去 spowodowej cięzekie obrotzeniaciała.

OSTRZEZENIE

Nie probujcie modyfikować waszego naręźdiaczy sąż dorzuć akcesoriów, ktorych uzyciecie jest zalecane. Takie przeksztalcenia czymodyfikacja kwalifikuje są do blędné uzycia i moga one pociąć za sąba niebiepieczne sytuacje groźace powaznych obrażeniymi ciala.

Objsnienie: Wasza pilarka lanciauchowa zostafa kompletnie przytestowana w fabryce. Znalezionie pozostalosci oleju na pilarce lanciauchowej jest zupelnie normale. Przechyajtie naklejke dotyczagmieszanki paliwowej a nastepnie zdejmiec je i schowajcie wraz podrecznikiem obstugi.

Patrz Rysunki 34-43.

Odnieszcie sie do nastepnégo rozdzialu tj instrukcjbi obslugi "Wymiana prowadnicy lancucha i lancucha."

SPOSOB UZYCIA

OSTRZEJEZENIE

Nawet po zaznajomieniu sie z waszym naręździelem, badźcie ostrożni. Nigdy nie zapomnjcie, ze wystarczy ułamek sekundy nieduwagi, aby doszło do powazné zo ranienza.

OSTRZEZENIE

Kiedy uzwacie unto narzedzia, zakladajcie zawsze okulary ochonne lub okulary zabezpieczajace wyposazone w bocznce oslony. W razie Nie speelnienia tych wymagan不得超过 dojsc do adrztu obcego ciasta do oczu, co grozi powaznym skelezeniem oka.

OSTRZEJEZENIE

Uzywajcie jegynie czeci i akcesoriow zalecanych przyez produventa tego narzedzia. Uzywanie niedzalecanych czeci i akcesoriowMZe pociagnac za soba rzyko powaznych obrazen ciala.

ZASTOSOWANIA

Uzywajcie waszej pilarki zgodnie z ponijszym przyeznaczeniem:

Obcinanie galezi, scinanie drzew i przerzynamie
Ciecie glownych korzeni

PALIWO I TANKOWANIE

BEZPIECZENSTWO PRACY Z PALIWEM

OSTRZEŽENIE

Przed tankowaniem nalezy zawsze wyłaczyc silnik. NigdyNie wolno dolewać paliwa do zbiornika narźedzia, kiedy silnik pracuje lub jestieszczec goracy. Przed uruchomieniem silnika nalezy odsunac sie na odlegostoć co najmnej 15 m od.), w ktozym tankowalscie. PALENIE ZABRONIONE! Nie zastosowanie sie do tego ostrzeżeniaMZe spowodawcciękkie obrażenia ciała.

OSTRZEZENIE

Upewnijcie sie ze nie ma wycieku paliw z narzedzia. Aby uniknac rzyka oparzenczy pozaru, jezeli odkryjecie wyciek, oddajcie wasza pilarke lancuchowa do naprawy przyded jej ponownym uzyciem.

Nalezy zawsze obchodzic sie z paliwem z zachowaniem ostroznosci, gdy jest ono bardzo latwopalne.
Paliwo nalezy mieszao i tankoac tylko na wolnym powietru, z dala od wzelskich iskierczy plomienia. Nie wydchać oparów paliwa.
Unikajcie zetaknięcia sie paliwaczy oleju z waszka,
Unika przydede wszystkim dostania sie benzyny lub oleju do oczu. Ježeli benzyna lub olej dostana sie do oczu, nalezy je natychmiast przemyć czysta woda. Ježeli przemyciu oczy sa nadal podrażnione, skonsultujcie sie niedzwocznie z lekarzem.
Wytrzech natychmiast cale rozlane paliwo.

SPORZADZANIE MIESZANKI PALIWOWEJ

Urzadzenie to jest napędzane silnikiem dwusuwotypical wymagajacym uprzejno go sporzadzenia mieszanki bezyny z olejem syntetycznym do silnikow dwusuwotypical. Zmieszajcie bezyny bezolowyowa z olejem do silników 2-suwowych w czystym zbiorniku zatzwierdzonym do przechowywania bezyny.
Silnik ten dziala na benzynye bezolowowa do lijozdow o liczbie oktanowej 87 ([R + M] / 2) lub wyzsej.
- Nie uzywajcie gotowych mieszanek paliwowych oleju/ z benzynja保税edawanych na stacjach benzynowych, a w szczeugolnsci mieszanek przyznaczonych do motocykli, motorower etc.
Stosowac jegynie olej syntetyczny przyznaczony do silników 2-suwowych.
Zmieszajcie 2% oleju z benzyna,czyli stosunek 50:1 (2%)

Polski

SPOSOB UZYCIA

Wymieszajcie dobrze paliwo przydym ponownym tankowaniem.
Mieszanké naležy sporzadzac w małych ilosciach: nie mieszac ilosci więszej niź do mieszecznego zuźycia. Zalecamy Państwu rownik z stosowanie oleju syntetycznégo do silników 2- suwowych z dodatkiem stabilizatora paliwa.

TANKOWANIE (RYS.2)

Aby niedopuscić do zanieczyszczenia paliwa, na三点y oczyscić powierzchnie zbiornika wokól korka wiewu paliwa.
Korek wewu paliwa nalezy odrecac powoli w celu stopniwoego wyrwnania ciasnien i niedopusczenia do Rozlania paliwa wokol korka.
Mieszanké paliwowa nalezy wewac ostrożnie do zbiornika,unikajc Rozlania jej.
- Przed dokreceniem korka paliwa sąwy ocyszeci i sprawdzić和他的 uzczelke.
Natychmiast po tankowaniu nalezy załość korek wlewu paliwa i dokrecić go mocno. Nalezy wytrzech wsztkie slady rozlano go paliwa. Przed uruchomieniem silnika nalezy odsunć sie na odleglość co najmiej 15 m od.), w tym tankowaliscie.

Objasnienie: jest rzejcz normalna, ze silnik wydziela dym podczas i po pierwszym uzyciu.

SMAROWANIE LANCUCHA I PROWADNICY LANCUCHA (Rys. 3)

Stosowac wysokiej jakosci olej do tancucha i prowadnicy tancucha Ryobi, zaprojektowy do tancuchów i smarownic tancuchow wedlug takiego wzoru by yc skuteczynw bardo zróznicowanych temperaturb bez rozcieńcenia. Pilarka tancuchowa zuzywa w przyblzeniu jeder zbiornik oleju na zbiornik paliwa.

Objsnienie: Nie wolno stosowac oleju brudnego,wczesnej uzytego lub skazonego. Mogblogy to uszkodzicpompe olejowa, provadnicke lub lanchuc.

Nalezy ostrożnie wewac do zbiornika ten olej do prowadnicy i lancucha.
Napelnijcie zbiornik oleju przy kaźdym napelnianiu zbiornika paliwa.

UZYWANIE HAMULCA LANCUCHA (Rys. 4 -5)

Przed kazdym uzyciem nalezy sprawdzić funkcionowanie hamulca lancucha.

Grzbietem lewej reki, wączie hamulec tăncucha popychajac do przodu oslone reki /hamulec tăncucha podczas gdy tăncuch porusza sie na maksymalnej predkosci.
Wylaczcie hamulec Iancucha ciagnac w strone przedniego uchwtyu oslone reki/ hamulec Iancucha až uslyszcie zapadke.

OSTRZEZENIE

Ježeli hamulec nie zatrzymuje lancucha natychmiastowo, lub gdy trzeba trzymac hamulec podcas obslugi, by nie wączyl sie sam, wtedy przydìn pownnym uzyciem, zanieść pilarke do naprawy do Autoryzowanego Punktu Serwisowej.

URUCHAMIANIE SILNIKA (RYS. 6-10)

Rozruch naręźdia nie odbywa są tak samo gdy narȩźcie jest zimne lub cieple.

OSTRZEJEZENIE

Pozostawajcie na lewo od prowadnicy lancucha. Nie przyekraczajcie nigdy pilarki lancuchowejczy lancucha; nigdy nie pochylajcie sie poza torlancucha.

Poloczcie pilarke lancuchowa na plasko na ziemi i upewnijcie sie, ze zaden przyedmiotczy przeszkoda nie znajduja sie w povlizu narzedzia i czy nie moga zetknac sie z prowadnica i lancuchem. Aby uniknac przydwczesnegostoepienia lancucha, upewnijcie sie ze prowadnica lancucha i lancuch nie stykaja sie ziemia.
Lewa reka trzymajcie mocno przyzedni uchwyt i połoczcie prawna nogna podstawie tylnégo uchwtyu.

Rozruch na zimno:

Umieśćczy wychycznik w poźycji PRACY (I).
Upewnijcie sie, ze hamulec Iancucha nie jest uaktywnioncy ciagnac do tylu oslone reki/ hamulec Iancucha.
Nacisnac 4 razy na pompke paliwowa.
Pociagnijcje dzwignie startera na pozycje dlawienia (1+1).

Polski

SPOSOBUZYCIA

Ciagnijcie za linke rozrusznika az silnik gedzie gotowy do startu, ale nie wiecjnz 5 razy.
Nalezy ustawic starter na pozycje posrednia polotwarta.
Ciagnijcie za uchwyt rozrusznika az silnikzacznie pracowac.

Objsaienie: Pozwólcie silnikowski piilarki läncuchowej obracá sie ze starterem w tej pozycji przyez 15 do 30 sekund w zaleznosci od temperatury.
Nastepnie, ustawcie starter w pozycji PRACA (2).

UWAGA

Ježeli nie zwolnicie spustu-wlacznika w celuspowolnienia silnika, podczas gdy hamulec lancucha jest wlaczony, możecie uszkodzic silnik. Nigdy nie przytrzymcjie wcijsnietye spustu, podczas gdy hamulec lancucha jest wlaczony.

Rozruch na cieplo:

Umieśćczy wychycznik w poźycji PRACY (1).
Upewnijcie sie, ze hamulec lancucha nie jest uaktywniony ciagnac do tylu oslone reki/ hamulec lancucha.
Nacisnac 4 razy na pompke paliwowa.
Ciagnijcie za uchwyt rozrusznika az silnik zacznie pracowac.

ZATRZYMANIE SILNIKA (Rys. 11-12)

Zwolnijcie spust-wlacznik i zaczekajcie na spowolnienie silnika. Aby zatrzymać silnik, ustawic wylacznik na poźycje STOP"t"Nie klatdzie waszej pilarki tancuchowej na ziemi, kiedy tancuch jest w ruchu. Kiedy ne uzywacje waszej pilarki tancuchowej, z racji bezpieczędwa wlacznie hamulec.

Ježeli wylącznik nie zatrzymuje pilarki lńcuchowej, pociagnijcie za starter do oporu (dławienie/1-1) i uakywnijcie hamulec lńcucha w celu zatrzymania silnika. Ježeli wylącznik nie uzozliwa zatrzymania pilarki lńcuchowej kiedy jest ustawiony na STOP " oddajcie go do naprawy przyznym uzyciem pilarki lńcuchowej w celu unikniecia pracy w niebezpiecznych warunkach i powaźnego zranienia.

Objsnienie: kiedy skończyliść uzywać pilarke tancuchowa, w celu ewakuacji csiżniania odkręcie a nastepnie dokrȩcie korki wewu paliwa i oleju. Pozwołycie by silnik ochłodzil sie, zanim schowacie wasza pilarke.

USTAWIANIE PREDKOSCI (Rys.13)

Jezeli silnik zapala, pracuje i przyszpieza, ale gasnie przy wolnych obrotach, nalezy przechrćci strube wolnych obrotów "T" w sprawo, celem zwiekszenia

predkosci Wolnych (biegu jałowego).

• Ježeli lǎncuch porusza sie na zwolnionych obrotach, przekráci招投标 wolnych obrotów "T" w lewo celem ograniczenia predkosci i zastopowania ruchów lǎncucha. Ježeli po tym wyregulowaniu lǎncuch porusza sie ciagle na zwolnionych obrotach, skontaktujcie sie z Autoryzowanym Punktem Serwisowym celem wykonania niedźbednych regulaggi i ne uzywajcie waszej pilarki zanim nie zestanie ona naprawiona.

OSTRZEJEZENIE

LANCUCH NIE POWWINIEN NIGDY PORUSZAC SIE NA ZWOLNIONYCH OBROTACH. Przekreccie sbrue Wolnich obrotow "T" w lewo celem agriczenia prędkosci biegu jalowego i zatrzymania lancucha, lub skontaktućie sie z Autoryzowanym Punktem Serwisowym celem wykonania niedźbudnych regulacji. Nie uzywajcie waszego narędzia dopóki nie zostanie ono naprawione. Lancuch poruszajcy sie na zwolnionych obrotach要去 spowodowej pięzkie obrażenia ciala.

CIAG IN NACIAG (Rys. 14)

Siā ciagu (nacisku) przyejawia sie zawsze w kierunku przechiwnym do ruchu lancucha. Musicie byc gotowid do kontrłowania CIAGU, kiedy tniecie wewnetrzym brzegiem prowadnicy lancucha i NACIAGU, kiedy tniecie zewnetrzym brzegiem prowadnicy lancucha.

Objsnienie: Wasza pilarka tancuchowa zostala kompletnie przytestowana w fabryce. Znalezionie pozostalosci oleju na pilarce tancuchowej jest zupehnie normale.

SRODKI OSTROZNOSCI W CELU UNIKNIECIA ODRZUTOW (Rys. 15-16)

OSTRZEJEZENIE

Odrzut nastepuje, kiedy poruszajcy sie lancuch zetknie sie z przemdiptom na poziomie gornej czeci czubka prowadnicy lancucha lub gdy lancuch sie zaklinuje i zablokuje sie w drewnie podcas cięcia. Kiedy gorna konćowska prowadnicy lancucha zetknie sie z jakim przyzmiedmiptom,MZE on zaklinowa lancuch w(PCZECINYM elementiec i zastopowac go zechchwile. To prowadzi do gwaltownego odrzucenia prowadnicy lancucha w goRe i do tylu, w strone uzytkownika. Tak samo, jezeli lancuch tancy zostanie pochwycony wzduzu czuba prowadnicy lancucha, moze byc on rowniez gwaltownie odzrufty w strone uzytkownika. W kaźdym przypadku, możecie utracić kontrôle nad waszym naręźdekium i powaznie sie zranic.

Polski

SPOSOB UZYCIA

Nie wolno polegć jegynie na elementach zabezbeczajacych bedęcych czȩcia waszej pity lancuchowej. Welu uniknićia ryzyka wypadkówczy zranienia powinnisce podjac roźne srodki bezpieczecnstwa. Celem uzyskania dodatkowych informaci naleź odniaśc sie do rozdzielu "Ogólne przyopsis bezpieczecnstwa".

PRZYGOTOWANIE DO CIECIA

ULOZENIE RAK (Rys.17)

OSTRZEZENIE

Nigdy nie zmieniajcie pozycji rak opisanew w tym podreczniku (nie kladźcie waszej lewej reki na tylnym uchwycie i prawej reki na przydnim uchwycie) i unikajcie wszelkiej pozycji, w tkórej wasze ciało przy ramiż znalazloby sie w torze lancucha.

OSTRZEŽENIE

Nie aktywujcie lewa reka spustu przypustnicy i nie trzymajcie przyzniediego uchwytu prowaja reka. Dopilnujcie, by nigdy sie nie znalęź w torze lancucha kieły uzywacje pily lancuchowej.

POSTAWA ROBOCZA (Rys.18)

Opierajcie sie dobrze na waszych nogach na twardym podlozu.
Trzymajcie wasze lewe rami doe dorze napiiete, tak by moc kontrolowa odrzut.
- Pozostawajcie na lewo od prowadnicy lńcucha.
Wasze kciuki powinny podtrzymywać dolną czȩc uchwytom.

STREFA ROBOCZA (Rys. 19)

Tnjcie tylko drewno lub materialy drewnopochodne. Nie tnijcie blachy, plastiku, kamieni czy wszelkich innych materiałow budowlanych.
Nigdy nie pozwalajcie daneciom uzywać waszej pilarki tancuchowej. Nie pozwalajcie nikomu uzywać waszej pilarki tancuchowej, zanim nie zapozna sie z niniejszym podrecznikiem obstugi i zanimNie wyttumacytie jej osobie jak/membera bezpiecznie obslugiwać to narzedzie.
Wszelkie osoby ( pomocnik, postronne, daneci) jak i zwierzeta, powinny pozostawac w BEZPIECZNEJ ODLEGOSCI od waszej strefy robocej. Podczas operacijsciniania drzew, bezpieczna odlegosc powinna byc przyznajmiej rowna lub dwukrotnej wysokosci najwyzszego drzewa w tej strefie pracy. Podczas operaci przerzynania, powiniscie zachowac

odlegośczynajmniej 4,5 m między kaźdym z pracowników.

Opierajcie sie mocno na nogach i na stabilnym podlozu w celu uniknięcia utraty rownowagi podczas tej czynnosci.
- Nie trzymajcie waszej pilarki lancuchowej powozyj wysokosci klatk piersiowej, gdyz wtedy jest tradno panowac nad narzedziem w razie odrzutu.
- Nie scinajcie drzew znajdujacych sie w=Poblizu przewodów elektrycznych lub budynkow. Wykonywanie unto typu czynnosci zestawcie profesjalistom.
Uzywajcie waszej pilarki, tylko wtedy gdy macie wystarczajco duzo swiatla i widocznosc jest wystarczajca, bysie darboze widzieli co robicie.

TECHNIKI OBSLUGI / PODSTAWOWE CIECIA

Przechwiczcie噤cie malych pni uzywajc robnych technik w celu zaznajemionia sie z wasza pilarka lancuchowa przyrozpoczeciem powaznych operaci cięcia.

Przybierzcie prawidłowa postawe, naprzejw przemiotu, z pilarka lancuchowna wa Wolnych obrotach (biegu jaowym).
Wpwadzcie silnik w maksymalna prdekosc naciskajcdo oporu na spust akurat przed Rozpoczeciem cipecia.
Zacznijcie ciąc, opierajc pilarke lancuchowa o pięn (polano).
Dajcie pelny gaz (ustawcie przypustnice na pełne otwarcie) przyez caly czas cięcia.
Zostawcie tancuchowy wykonanie caje roboty, wy macie tylko lekko naczka w dzt. Jezieli forsujcieciecie, mozecie uszkodzic prowadnicze, tancuch lub silnik.
Zwolnjcie palec ze spustu, kiedy tylko skończycie ciecie i pozwócie silnikowski spowolniec. Jezeli pracujecie pią lancuchowa na pusto (bez obciazenia) przy maksymalnej prędkość, możecie przydwceśćnie zuźyc prowadnice, lancuch lub silnik.
- Pod konie ciecia nie naciskajcie na pilarke tancuchowa.

SCINANIE DRZEW-STREFA ZAGROZENIA (Rys.20)

OSTRZEJEZENIE

Nie przystepujcie do scinania drzew przy silnym wietrze przy silnych opadach. Zaczekajcie az warunki pogodowe przy siebiepieczne.

Podczas scinania drzewa, aby uniknac rzyka powaznych obrazencia nalewy koniecznie przyestrzegajcie ponijszych instrukcji.

Polski

SPOSOB UZYCIA

Kiedy uzywacie tego narzedzia, zlokadajcie ochronniki sluchu i okulary ochonne, oraz kask (A).
- Nie scinajcie drzewa hardzo pochylonego,czy tez duzych drzew, ktore maja zgnile badz martwe gaiezie, ktorych kora sie odkleja, lub majacych pusty piern. Takie drzewa przy scieciem powinny byc zepchniete lub sciagniete do ziemi przy pomocy dzwigow.
Bierzcie pod uwage rozlozenie i cięzar duzych gałęzi (B).
Wytnijcie zarosla wokol drzewa do sciecia (C).
- Nie scinajcie drzew znajdujćych sie w基础知识 przewodów elektrycznych lub budynków (D).
Bierzcie pod uwage kierunek pochylenia drzewa (E).
Sprawdzieczy na drzewie nie ma polamanych czymartych galezi, ktore moglyby upasc i uderzyc waspodczas scinania(F).
Podczas cięcia ogladajcie regularnie korone drzewa, aby sie upewnic, ze upadnie ono w przywidzianym kierunku.
Trzymajcie osoby postronne w pewnej bezpiecznej odleglosci (G) (przynajmiej dwukrotnej wysokosci drzewa).
Nalezy przywidzic uprzejno w ktora strone oskoczycie w momencie upadania drzewa (H).
- Ježeli drzewo zaczyna upadać w złym kierunku, lub gdy pilarka Łańcuchowa zostala pochwycona lub wciagnieta podczas spadania, puśćcie pilarke Łańcuchowa i oddalcie sie szybko.
- Przed scinaniem drzewa weźcie pod uwage kierunek wiatru.
- Nie scinajcie drzew znajdujacych sie w poplizu przewodów elektrycznych lub budynów, które mogbyby byc uderzone przy spadajace ga第一条ズ城乡居民 go
- Ježeli teren jest spadkowy, pozostancie na gorze terenu, gdyż sciète drzewo mogloby są stocZYC czy zesilznac na doł stoku.
Wmiejscach,gdzie bedzie pielowane drzewo,nalezyzdjac odpayd, kamienie, kawalki kory, gwozdzie,agraphki i drut zelaNazy.

OSTRZEŽENIE

NIE scinajcie drzew znajdujacych sie w Polsizu przewodow elektrycznych lub budynków, ktore moglyby byc uderzone przy bez spadajace gałzieczy smo drzewo.

1. Nalezy przemidzić uprzejno w która strone odkoczycie w momencie upadania drzewa (lub kila variantów, gdyby przemidziana droga byla zablokowana) Oczyszcie strefe znajdujacă sie w

najbliszym sasiedztwie drzewa i upewnijcie sie, ze nie ma przyszkód w strefie, do kotrej przywidzielijscie sie schronic. Oczyszcie strefe pod katem okolo 135^ poczawszy od przywidzianej linii padaniaczy kierunku upadku (A).

1. Bierzcie pod uwage sile i kierunek wiatru, nachylenie drzewa i postawe pionowa drzewa (Srodek cięzkosci korony), jak rowiéw zozmieszczenie grubych gałęzi. Wszystkie te czynniki moga wypnac na kierunek, w tkornym obali są drzewo. Nie probuczje scinać drzewa wedląg innej linii nieduraj naturalna linia padania (B).
2. Wytnijcie karb obalania na okolo 1/3 srednicy pnia po stronie updaku drzewa (C). Wykonajcie nacipecia karbu w taki sposob, by precinaly one linie padania pod katem prostym. Karb powinien byc oprzónny, by zostawic przyzejcie poziome pilarce lancuchowej. Aby uníknac tego byciezar drzewa nie zatrzymal pilarki lancuchowej, zaczynajcie zawsze od dolnego nacipecia.
3. Wykonajcie naciEcie scinajace (D) pod katem prostym i poziomo, przyznajmiej 5 cm nad poziomym naciEciem karbu obalania.

Objasnienie: nigdy ne tnijscie az do karbu obalania. Zawsze zestawcie troche drewna miiedzy karbem obalania i nacięciem scinającym (około 5 cm lub 1/10 srednicy drzewa). Ta warstwa nazywana jest "zawiasa famania" (E). Kontroluje ona padanie drzewa jak zawiasi unika ona obrcenia sie przy przechylenia są pniaka.

Dla drzew o szerokiej srednicy, zatrzymajcie nacięcie scinajće zanim nie bedzie ono wystarczȩgo glębokie by pociąnć za soba obalenie drzewa lub.gojo spadniaść na pniak. Nastepnie osadźcie klyn z drewna lub plastiku (F) w naciȩciu w taki sposób,by Nie dotykały one lńcucha. Wbijȩcie je powoli w celu wykonania dźwigni do obalenia drzewa.

1. Kiedy drzewo zaczyna upadc, zatrzymajcie pilarke fancuchowa i polość ja natychmiast na ziemi. Schroncie sie do przemidzianej strefy, sprawdziwo少吃 drzewo ne upada w waszymkierunku.

OSTRZEJEZENIE

NaciEcie scinajace nie powinno nigdy dotknac karbu obalania. Zawasa Iamania kontrluje padanie drzewa: jest to czesc drzewa pozostajaca miedzy karbem obalania i naci ciem scinajacym.

CIECIE GLOWNYCH KORZENI (Rys. 25)

Głowy korzen, to gruby korzen wychodźcy z pnia az do ziemi. Naleź sciarc grube korzenie drzewa przy prystapieniem do sciania drzewa. Wykonajcie njpierw poziome nacięc (A) w glównym korzeniu, a nastepnie naciȩcie pionowe (B) pod katem prostym. Usṇȩc w ten sposob odcietą czȩc (C) ze strefy roboczej.

Polski

SPOSOB UZYCIA

Przystapcie do scinania drzewa po zdjeciu glównych korzeni. Odnieszcie są do rozdziau niniejszego podrecznika "Technika scinania drzew."

PRZERZYNANIE (Rys. 26)

Nazwa przerzynanie dotyczy przypeilowywania scietych drzew na pojadana dlugość.

Tnjcie tylko Jedna klode za jegnym razem.
Zainstalujcie male pniaki na kozlach lub na innym pniaku w celu ich przerzynania.
Zachowujcie oczyszczona strefe robocza. Upewnijcie sie, ze zaden przydremi nieMZe zetknac siz czubkiem prowadnicy Iancuchaczy Iancuchem podczas cipecia: moglbyto spowodac odzut (A).
Podcas przerzynania, pozostancie na gorze stoku, tak by pilarka lancuchowa nie mogla sie stoczyw waszym kierunku.
Czasami nie maMZwiOsci zapobiegnięcia zaklinowania sie Iancucha (przy standardowych technikac的一切)czy też przewidzenia kierunku w jakim(PCZINCANYPIENSPADnie.

PRZERZYNANIE Z KLINEM (Rys. 27)

Ježeli piěn ma wystarczajca srednice, by moc osadžić w nim klin (B) bez dotknięcia lancaucha, uzywajcie klinów, by utrzymywać naciȩcie otwarte iunikné pochwycenia lancaucha.

PRZERZYNANIE NAPREZONYCH KLOD (Rys.28) (C) KLODA PRZYTRZMYWANA NA JEDNYM KONCU (D) KLODA PRZYTRZMYWANA NA DWOCH KONCACH

Wykonajcie pierwsze nacimiento (E) na 1/3 kłody a nastepnie drugie nacimiento na 2/3 (F) po przyciwnej stronie. Podczas pięcia kłoda bedzie miła tendenci do zginania sie. Pilarka lącuchowa要去ść pochwycona czy zaklinOWA w kłodzie, sązej zrobicie pierwsze nacimiento na ponad jedernej trzechiej jej srednicy. Zwacajcie szczególna uwage na naprzejzone kłody (G) w celu uniknićcia pochwycenia prowadnicy i lącucha.

PRZERZYNANIE OD GORY (Rys. 29)

Zacznijcie od góry kłody przypeławujacja ja dolna czȩcia prowadnicy lancucha. NacistkBiej lekko w dól. Miejbie sie na bacznosć, pilarkaBSDzie miał sklonnosć do przesuniecia sie w przyód.

PRZERZYNANIE OD DOLU (Rys. 30)

Zacznijcie przypłowowyć klode od doły uzywajć górnecki prowadnicy ląncucha. Naciskajcie lekko w gore. Wasza pilarka ląncuchowa bedzie miła tendenciţo do odepchniecia są wasza strone. Badcie przygotowani

na taka reakcj e trzymajcie mocno wasza pilarke Iancuchowa, by zachowac nad niq kontrcle.

OBCINANIE GALEZI OKRZESYWANIE (Rys. 31-32)

• Pracujcie wolno, mocno trzymajac wasza pilarke dwoma rrekami. Dopilnujcie zachowania rownowagi.
• Pozostancie na odpowiednia odlegosto od galetzi, ktora wycinacie. Wycinajcie gaiz, stojac po przyciwnej stronie w stosunko do pnia.
  Nie uzywajcie waszej pilarki lankuchowej na drabinie: jest to wyjatkowo nebiezpieczne. Wykonywanie tego typu czynnosci zestawcie profesjonistom.
  Nietrzymajcie waszej pilarki tańcuchowej powyzej wysokość kląti piersiowej, gdyż wtedy jest trudno panowac nad narędziejm w razie odrzutu.

OSTRZEZENIE

Nie wchodźcie nigdy na drzewo w celu wycinania galezi czy okrzesywnania. Nie uzywajcie waszej pilarki lancuchowej stojac na drabinie, na platformie, czy polanie lub tez w jakiejkolwiek inney niestabilnej pozycji, ktora moglaby doprowadzic do utraty rownowagi i/lub panowania nad narzedzium.

Kiedy okrzesujcie drzewa, pamiętajcie by nie wykonywać wycinania końcowego wzdluź pnia czciecia glówne galezi zanimNie utniecie końcowi gałez welu zmiejszenia jej cięzaru. Pozwala to uniknac rozerwania kory na pniu.

1. Najpierw wykonajcie cięcie od dołu na 1/3 srednicy (A).
2. Nastepnie wykonajcie cięcie od góry w celu odciecia gałęzì (B).
3. Wykonajcie ciècie końcowe wźdluż pnia (C), wcziskajć powolī prowadnicze tancucha, tak by uzyskać czyste ciȩcie. W ten sposob, kora ludzie mogla są zregenerowac.

OSTRZEZENIE

Ježeli galezie do okrzesania znajduja sie powozyje wysokość klatki piersiowej, niech sie tym okrzesaniem zajmie fachowiec.

CIECIE RÖZG (Rys.33)

Rózga (A) jest gałazka, pniakiem wyrwanym z korzeniami, lub drzewkiem ktró jest zgiète pod innym kawalkiem drewna, tak ze Rozpreza sie ono gwłtownie, kiedy tnie sie lub zdejmuke kawalek drewna, ktró je przytrzymywal. Pniak wryrwany z korzeniami obalonego drzewa rownikę grozi Rozprezeniem sie i powrotem do pozycji pionowej podczas wykonywania odcinaniakiego pniaka od pnia. Uwaga na roźgki, są one niebeźpieczne.

Polski

SPOSOB UZYCIA

OSTRZEŽENIE

Rózgi są niebezmieczne, gdyż moga was uderzymc coMZe do utraty kontrl nad pilarka tancuchowa i spowodowejciezkie a nawet smiertelne obrażenia.

KONSERWACJA

OSTRZEJEZENIE

Do wymian nalezy uzywać tylko oryginalnych czȩci zamiennych Ryobi. Uźycie jakiejkolwiek(inner czȩsci sączę spowodowa zagrozenia lub teź uzskodzic wasz produkt.

OSTRZEJEZENIE

Kiedy uzywacie elektronarzedzi lub kiedy jeczyscie spreżonym powietrzem, zakladajcie zawsze okulary ochronne lub okulary zabepcieczajce wyposazone w boczne osłony. Zakladajcie rownik oslone na twarz, jeźeli przy pracy wydiela sie pól.

OGOLNA KONSERWACJA

Nie uzywajcie Rozpuszczalników do mycia czeci plastikowych. Wiekszość tworzyw sztucznych, mogłyby zostarc uszkodzone przy ezycle Rozpuszczalników dostepnych w sprȩdźamy. Uzywajcie czystej szmatki do uszenia zabrudzenia, pylu, oleju, smaru, itd.

OSTRZEJEZENIE

Nie pozwolcie by czeci plastikowe wieszly w kontakt z plynem hamulcowym, benzyna,produkti na bazie ropy, przenikliwymi olejami itd. Te produkty chemiczne zaieraja substantcje, kotre mogbyu uszkodzic, oslabiczy zniszczy plastik.

SMAROWANIE

Wszystkie loźyska tego naręździa zostaly nasmarowane smarem o wysokim wskazniku smarowania w wystarczajeel iolsci na caly cykł zycia produktu uzywanego w normalnych warunkach. Wwyniku czego, nie zachodzi potrzeba dodatkowego smarowania.

Nigdy nie uruchamiajie silnka przy przednim zamontowaniem prowadnicy lancucha, lancucha, obudowy silnika i obudowy przekladni zebatej. Jezeli, ktoras z tych czeci nie znajduje sie jesteczne na swoim mięscu, przekladniaość zostacwyrzucona lub wybuchnych, co moze spowodowej cięzekie obrażenia ciala.

OSTRZEJEZENIE

Aby uniknac ryzyka powaznych obrażć ciała, prosimy o przyȩczycytie i zrozumienie wyszystkich wymogów bezpieczeniastwa przyzdawionych w tym Rozdziecie.

• Przed wszelka interwencja na pilarce, zawsze ustawic wylącznik w pozycji STOP "stop".
• Upewnijcie sie, ze hamulec lancucha nie jest uaktywniony ciagnac do tylu oslone reki/ hamulec lancucha.

Objsnienie: kiedy wymieiacie prowadnici i Iancuch i Iancuch, uzyjcie prowadnici Iancuchi i Iancuch zalecane rezp producenta.

Podczas manipulowania lancuchem i prowadnica lancucha noisce zawsze rrekawice ochronne. Sa to czeci ostre, tho're moga zwierac zgorzelyin.
Zdejmijcie sbrube montazowa prowadnicy lancucha przy pomocy dostarczonoego klucza.
Zdejmijcie obudowe przekladi.
Zdejmijcie Iancuch i prowadnice Iancucha.
Zdejmijcie stary lancuch z prowadnicylancucha.
Ulozcie petle z nowego Iancucha i Rozplaczcie wzseilkie zagmatwania. Przecinaki kzstaitowe (A) powinny byc skierowane w kierunku obrotow Iancucha (B). Jezelsi sa kierowane w odwrotnym kierunku, odwroccie petle, ktora uformowalisce.
Włozcie ogniwa napędowe (C) do obiegajćego rowka prowadnicy (D) jak widać na Rysunku 38.
Lancuch powinien utworzyc petle z tylu prowadnicy Iancucha.
- Przytrzymajcie lancuch w.),规模最大, prowadnicy i przytyszcie pętle wokówka napędowo (E).
- Dopasujcie prowadnicw taki sposob,by sworznie wchodzily do szczeliny znajdujacej sie z tylu prowadnicy.

Objsänienie: kiedy umieszczace prowadnic na sworzniach (F), upewnijcie sie, ze kolek ustawczy (G) znejadje sie w osi napiejcia lńcucha (H).

Załozcie ponownie na几点c obudow przeklady (I) i s Ruby montażowe (J) prowadnicy.
- Dokreccie reka, sbruy montażowe prowadnicy. Powinno byc moziwe poruszanie prowadnicw celu umožliwienia regulaçii napiecia lancucha.
- Napinajcie lancuch obracaj sbrue mocujacj lancucha (K) w prawo, tak az lancuch bedzie kompletnie dopasowany do prowadnicy i ogniwa napedowe nalezycie wlozone do obegajuacego rowka prowadnicy.

Polski

KONSERWACJA

• Podnieszcie czubek prowadnicy lancucha, by sprawdzićczy lancuch nie odczepia sie od prowadnicy lancucha.
• Ježeli jest luz miedzy lanciachem i prowadnicza lanciacha, zwolnijcie czubek prowadnicy lanciacha i dokreccie strube nastawczna napiecia lanciacha o pol obrotu wRAW. Powtarzajcie te operacja tak dlugo aż nie bedzie lozu.
• Przytrzymajcie czubek prowadnicy lancucha i mocno dokreccie s Ruby montałowe prowadnicy lancucha.

Łańcuch jest prawidłow o napięty, kiedy nie ma juz luźna poziomie dolnej krawędz i prowadnicy i kiedy jest dopasowy, ale要去ć obracany rekā bez zacierania sie. Upewnijcie sie, ze hamulec Łańcucha nie jest uakytnwiony.

Objasnienie: jezeli lancuch jest zbyt scsiński, nieMZe sie on obracac. Odkrécie lekko sbruy povadnicy lancucha i obracajcie sbrüe regulaci napięcia o cwierc obrotu w lewo. Przytrzymajcie czubek povadnicy lancucha i mocno dokrécie sbruy montażowe povadnicy lancucha. Upewnijcie sie ze lancuch porusza sie bez zacierania.

REGULACJA NAPIECIA LANCUCHA (Rys. 44-46)

OSTRZEJEZENIE

Nigdy nie dotykajcie waszego 旦 cuchcha, kiedy silnik jest w trackie dziatlania. Lancuch jest bardzo ostry. Noscie zawsze rekawice ochronne podczas konserwacci waszej pilarki 旦 cuchowej.

• Przed regulowaniem napiecia lancucha, nalezy zawsze wylaczyc silnik.
  Upewnijcie sie, ze s Ruby monta zowe prowadnicy Iancucha moza odkreci reka.
• Obrócie Śrubes regulazioni napiecia lancucha w sprawo w celu napiecia lancucha.

Objasnienie: zimny lancuch jest prawidlowo napiety, kiedy nie ma juices lozau na poziomie dolnej krawedzi prowadnicy i kiedy jest dopasowany, ale moze bycOCRabany reka bez zacierania sie.

Napnijcie ponownie tańcch za kaźdym razem gdy ogniwa napedowe (A) zwisaja pod dolnym rowkiem obiegajcym prowadnicy tańcucha.

Objsnienie: w trakcie uzytkowania temperatura lancucha wzrasta. Ogniwa napedowe cieptego lancucha nalezycne napietye, beda zwisaly okolo 1,25 mm ponizej szyny prowadnicy lancucha. Aby okreslic odpowiednie napiCTSTRcie cieptego lancucha,移动端的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动的可移动

Objsnienie: nowe lancuchy major sklonnosc do rozciagania sie. Sprawdzajcie regularnie napiecie lancucha i napnjiecie go za kaźdym razem, gdy zachodzi potrzeba.

UWAGA

Łancuch napinany na ciepno要去 sie okazac zbyt scsiński, jak sie ochłodzi. Sprawdzcie "napiejcie na zimno" przyst nakednym uzyciem.

KONSERWACJA LANCUCHA (Rys.47 -48)

UWAGA

Przed wszelka interwencja na pillarce lańchowey, sprawdziecieczy wyłacznik jest w poźycji"STOP

Uzywajcie tej pilarki lancuchowej tylko z lancuchem o slajej sklonnosci do oderzutu. Nalezhie konserwowany, ten lancuch szybkotnacy agricanza rzyko oderzutu.

Konserwujcie nalezycie wasz lancuch w celu uzyskiwania czystego i szybkiego cięcia.

Łancuch powinien zostac naostrzony, jezeli wyttwarzane wiorny są male i sproszkowane, gdy trzeba forsować podczas cięcia, lub gdy Łancuch tnie tylko po jedernej stronie. Podczas konserwacje Łancucha zworćcie uwage na nastepujuce punkty:

zly kat naostrzenia krawedzi bocznej要去 zwiekszyc ryzyko odzutu.

• luz ograniczników glebokosci (A):

• im freijszy luz ograniczników glębokość, tym freijsze jest ryzyko odrzutu.

a przy niewystarczajaco glebokim ustawieniu, pogarsza sie z kolei jakosc cięcia.
- Ježeli zęby dotykaja twardych przytedmiotów, takich jak gwoźdieczy kamieiie, albo są zuzyte przyez bloto czy piasek znażdujycsi na drewnie, ostrzenie waszego tancucha powinno byc powierzone Autoryzowanemu Punktowy Serwisowemu.

Objsnienie: Sprawdzcieczykoṇnapedowe (B) jest zuzyte lub uszkodzone,kiedy zakladacie Iancuch.Jezeli sa oznaki zuzyciaczy uszkodzenia, oddajcie je do wymiany do Autoryzowanego Punktu Serwisowego.

Objasnienie: jezeli nie Rozumiecie w zupełnosci procedura ostrzenia lαncucha wyjasnionej ponizej, oddajcie pilarke do naostrzenia do Autoryzowanego Punktu Serwisowego lub zastapiec go lαncuchem o slajej sklonnosci do odrzutu (odboju).

Polski

KONSERWACJA

OSTRZENIE PRZECINAKOW KSZTAŁTOWYCH (Rys. 49-52)

Opis przycecinaka ksztaitowego:

(A) Noż (B) Krawędź boczna
(C) Ogranicznik glebokosci (D) Slizg
(E) Wgemebenie (F) Stopka

(G) Nit(H) Krawedź góma

Upewnijcie sie, ze naostrzyliscie wzysztkie(PCsztaltoe pod tym samym katem i wedlug tej samej dlugosci, gdyz jednie jegnorodne(PCsztaltoe pozwalaja uzyska szybkie ciecle.

OSTRZEZENIE

Lancuch jest bardzo ostry. Noscie zawsze rękawice ochronne podczas konserwaczji lancucha. W ten sposob unikniecie ryzyka obrażen cielesnych.

Napnijcie Iancuch przydostozieniem go. Odnieszcie sie w tym celu do Rozdzielu "Regulacja napięcia Iancucha".
Uzyjcie okraglego pilnika o srednicy 1,6 mm i nośnika pilnika (nie wchodź w zakres dostawy). Przechinaki ksztattowe powinny byc ostrzone na poziomie srodka prowadnić zancaucha.
Trzymajcie pilnik w poziomie górna krawedzia noza. Nie pozwolcie na pochyylenie sie czy wahanie sie pilnika.
Naciskajc lekko ale zdecydowanie, pilujcie w przednim kacie przycinaka ksztaltowego.
Podniecie pilnik przy kaczym powrocie.
- Przejedźcie kilkakrotnie zdecydowanych ruchem pilnika po kaźdym nozu. Obróbcie pilnikiem w tym samym kierunku wszykBrzechinaki szztaltowe po lewej stronie (A). Nastepnie przyzejźcie na druga strone i obróbcie pilnikiem w przyciwnym kierunku przecinaki szztaltowe po prawej stronie (B).
Zdejmijcie pozostaosci przyklejone do pilnika przy pomocy szczotki metalowej.

UWAGA

Lancuch zhe naostrozny lub stepony besoin spowodawac zbyt duza prdekosc silnika podczas cięcia, co mogloby uszkodzic silnik.

OSTRZEZENIE

Zle naostrzenie Iancucha zwieksza rzyko odrzutu.

OSTRZEZENIE

Jezei ne przystapicie do wymianyczy naprawy uszkodzonego Iancucha, narazacie sie na powazne obrazenia ciesne.

KAT NAOSTRZENIA GORNEJ KRAWEDZI (Rys. 53)

(A) POPRAWNY 30^ - Nosniki pilników zawieraja odnosniki welu nalezytego zrònwnania pilnika do uzyskania poprawego kąta w stosunko do gornyek krawędzji.
(B) MNIEJSZY OD 30^ - Do cięc poprzejcznych
(C) WIEKSZY OD 30^ - Krawędź tnacja pocioniona szybko stepiajaca sie.

KAT BOCZNEJ KRAWEDZI (Rys. 54)

(D) POPRAWNY 80^ - Kat, ktory sie tworzyBeziereli dajcie pilnik o dobrej srednicy do nośnika pilnika.
(E) HAK - "zaczepia" drewno i szybkó są temi, zwieksza ryzyko odzutruto. JegDynkien uzycia pilnika o zbyt malej srdnicy lub trzymanego zbyt nisko.
(F) KAT TYLNY - Wymaga zbyt duzej sily przesuwania do przyodu, powoduje zbytnie zuzycie prowadnicy i lancucha. Jeg wartyniem użycia pilnika o zbyt duzej srednicny lub trzymanego zbyt wysoko.

LUZ OGRANICZNIKOW GLEBOKOSCI (Rys. 55 -57)

• uz agrniczników glebokosci powinien wyosic 0,6 mm (A): Uzwajcie glebokosciomierza w celu sprawdzenia luzu ograniczników.
• Po kaźdym naostrzeniu lancucha sprawdźcie luz ograniczników glębokość.
  Uzyjcie plaskiego pilnika (B) (nie wchodzi w zakres dostawy) i miernica naostrzenia (C) (nie wchodzi w zakres dostawy) aby opilować Jednolicie wszystkie ograniczniki. Uzyjcie glebokosciemierza 0,6 mm. Po opilowaniu poziomu kaźdego ogranicznika glebokosci przywośćcie go doitkiego ksztaftu poȩstkowygo zaokragląc przyód. Uważajcie by mye uzdekzie ogniw napędowych sąsiadujacych z krawędzia pilnika.
• Ograniczniki glebokosci powinny byc dopasowane plaskim pilnikiem w hierunku, w którn sapiadujace przechinaki sztaltowe zostaly opilowane okraglym pilnikiem. Dopilnuičie by plaski pilnik ne wszedt w kontakt z powierzchnia przechinaków sztaltowych podczas dopasowywania ograniczników glebokosci.

KONSERWACJA PROWADNICY LANCUCHA (Rys. 58)

UWAGA

Przed wszelkimi zabiegami konserwacynjymi upewnijcie sie, ze lańcuch jest zatrzymany.

Polski

KONSERWACJA

Obrośćcie prowadnicie zańcucha po kazdym tygodniu uzytkowania w celu Rozlozenia zuzyma na dwie strony i uzyskania w ten sposob maksymalnej dlugotrwólosci produktu. Po kazdym uzyciu nareź ocźyszcie prowadnicie i sprawdzićczy nie jest zuzyta;będ uzskodzona.

Odksztalcenia i zgorzeliny na obiegajycch rowkach prowadnicy są normalnymi nastepwami zužycia. Taki defekty powinny byc złagodzone przy pomocy pilnika, jak tylko sie pojawia.

Prowadnica powinna zostac wymieniona w nastepujacych przypadkach:

jezeli wnetrze rowkow prowadzacych jest tak zuzyte, ze lancuch moze sie połozyc na bok.
jezeli jest wygiete
jezeli rowki prowadzace sa spekane lub polamane
jezeli rowki prowadzace sa odchylone.

Nalezy rownikę co tydzień smarowania prowadnicze lánchucha wstrzykujac produkt smaracje do przywidzianego w tymelu obtoru. Obrácie prowadnicze lánchucha i sprawędzieczy owtry (A) i szyna prowadzenia lánchucha nie zawiera zanieczyszczemu.

CZYSZCZENIE FILTRA POWIETRZA (Rys. 59-60)

UWAGA

Przed załozeniem czeci na swoje.), upewnijcie sie, ze filtr powietra jest nalezycle uloźony w swoim schowku. Nigdy niedostawajcie silnikość bez filtr powietra, gdyż to mogloby uszkodzic silnik.

USTAWIANIE GAZNIKA (Rys. 61-63)

Przed przystapieniem do regulowania gaznika:

Wyczyszcie szczeliny wentylacyjne obudowy rozustrznika przy pomocy spreżonegogowietra lub szczotki.
Wczysci filtr powietra(A).Prosimy odniae sie do Rozdiazlu "Czyszczenie filtra powietra."
- Pozwołcie silnikowy obracć sie kila chwil przyźystapieniem do regulacci wolnych obrotów.

OSTRZEJEZENIE

Warunki klimatyczneczytezwysokosc nad poziomemorza moga miec wplywna funkcionowanie gaznika. Kiedy regulujecie gaznik,nie pozwolcie zblizyce sie do pilarki osobom postronnym.

Regulowanie Wolnych obrotów (bieg jałowy)

Regulacja wolnych obrotów umozliwia zmieanse stopnia otwarcia zaworu podczas gdy spust przyepamustnicy nie jest

przytrzymwany.

Ustawienie:

Przekrecic srbé Wolnych obrotów "T" w prawo, celem zwiekszenia predkosci Wolnych obrotów.
Przekrecic strube Wolnych obrotow "T" w lewo, celem zmiejszenia prędkosci Wolnych obrotow.
Wykonajcie ciècie próbne, a nastepnie ustawcie Šrube wysokich obrotów H w celu uzyskania Więszej mocy cięcia (aNie w celu ustawienia maksymalnej predkosci). Šrude wysokich obrotów nie myznata przyzekrecićśćNJiDzOcwierc obrotu.

OSTRZEJEZENIE

LANCUCH NIE POWWINIEN NIGDY PORUSZAÇ SIE NA ZWOLNIONYCH OBROTACH. LANCUCH poruszajćsi na zwolnionich obrotach moze spowodoczcie abrozena ciala.

CZYSZCZENIE ROZRUSZNIKA (Rys. 62)

Uzycie szczotki badź spreżonegogowietra w celu zapewniazenia czystośćszczelin wentylacynjych obudowy rozrusznika.

MECHANIZM NIEZAMARZAJACY GAZNiKA (Rys. 64-65)

Pilarka wyposażona jest w klape wentylacyjna usytuowana po sprawej stromie odubowy cylindra, kóra przybekazucie ciepie powitrze z silnka do gaznika w celu uniknietà ryzyka zamarzniecia w przypadku obstugi w niskich temperaturach. Jeźeli uzywacje pilarki w temperaturach zawartych od 0^ do 5^ i przy dlzej wilgotnosci, moglby sie pojawic lód na gazniku. To spowodowałby spowolnienie silnika i/lub zle funkcjonowanie. Jeźeli uzywacje pilarki w takich warunkach, wybierzie tryb niedzamarzajćny przy Rozpoczeciem pracy.

W celu wybrania trybu niedamarzajacego:

Umieść wylącznik w poźycji STOP "stop".
ZdejmijciePokrywke schowka filtragowiatra(A).
Zdejmijcie filtr powietra.
Podnieszcie starter (E) w celu zdjeciaPokrywki cylindra (C).
- Odkreccie pięc srb, króte urzymuja cylindrar wymijscu. Zdejmijcie pocrywké cylindra.
Zdejmijcie klapke (D) znajdujaca sie po prawej stronie obudowy cylindra, naciskajac na niia.
- Obróoczcie te klapkew taki sposób, by napis "Snow" znajdowal sie naGORze, a nastepnie załoczcie ja na.),尤其是在 some of the most important places.
Zalość na.), okresne są zastębaty okresne są zastębaty.
Zalozyc ponownie na.),ukr, i. Pokrywe filtra.

Polski

KONSERWACJA

OSTRZEJEZENIE

Kiedy nie ma ryzyka zamarzniecia, klapke nalez ustawic w normalnej pozycji obstugi ("Sun"). Jeziu uzywac piarki w trybie niedzarzemajcym podczas wyszych temperatur, silnik要去Nie uzyskać naleztych obrotów.

CZYSZCZENIE SILNIKA (Rys. 66 -67)

UzywajciePEDzelkabadzspzonego powietra w celu regularnego czyszczenia szczelin cylindra (B) i kola silnka)ObecnoSc zanieczyszczene w cylindrze moze spowodowo niebezmieczne przyegrzanie silnka.

OSTRZEJELEN

Nigdy nie uzywajcie pilarki, jeźeli kłóras z czȩsci nie jest poprawnie zamontowana a w szczegrólność obudowa silnika i obudowa rozrusznika. Cźȩci moga są czasem polamać i zostadc odrzucone. Zleść naprawe kośa i przydekadni zȩbatej do Autoryzowanego Punktu Serwisowej.

Objasnienie: Ježeli stwierdzicie utrate mocy waszego naręzdzia,MZe otwor wylotowy spalin tumik szatkane osadem wegrzym. Aby silnik uzyskał moc poczkatkowa, naleź wyczysci te osady.

KONTROLA STANU FILTRA PALIWA (Rys. 68)

Kontrolujcie regularnie filtr paliwa (B). Wymiencie go, jezeli jest brudny lub uszkodzony.

WYMIANA SWECY ZAPLONOWEJ (Rys.69)

Silnik tego narędżia funkcjonuje na świecy Champion RZ7C lub NgK CMR7H z Rozstawem elektrydo 0,64 mm. Zastapcie ja sąwcie tego samego typu co 50 godzin obslugi, lub wczesnej jeźeli zachodzi potrzeba.

• Odkrećcie swiece zapłonowa obracaj ja w lewo przy pomocy klucza (A).
  Zdjac swiece zaplonowa.
  Wpwadaczie nowa swiece w gwint s Ruby i wkrecajcie ja reka w prca strone. Na zakoczenia dokrecchia ja mocno kluczem (B).

Obajsnienie: uważajcie, aby niedoprowadzć do zwarcia kabla swiecy zapłonowej: to mogloby powaznie uszkodźć wasze narȩźdie.

KONTROLA/CZYSZCZENIE SIATKI ISKROCHWYTU I TLUIMKA (Rys. 70)

Wylot spalin wyposaźony jest w siatkie iskrochwytu. Uszkodzona siataka iskrochwytuMZswostrzyczny pozaru.SiatkaMZswostrzycznyawurunkach normalego uzytkowania.Powinona ona.Byc sprawdzana co tydzień i czyszczona gdy tylko zajdzie potrzeba.

Utrzymujcie zawsze tlumik iskrochwyt w dobrym stanie. Upewnijcie sie, ze pazur oparcia jest naleźycie zamontowy na pilarce.

OSTRZEJEZENIE

Tlumik jest molto goracy podczasi po uzyciu pilarki lancuchowej. Aby ogranicyc ryzyko powaznego skaleczenia, unikajcie wszelkiego kontaktu z tzmikiem.

Zaczekajcie az tumik sie ochlodzi.
Zdejmiec sbrue w ksztalcie gwiazdy(E) i nakrekti 8 mm (D) ktore przytrzymuja w miejscuPokrywe tlluma; zdejmiec Pokrywe (C) i siatke iskrochwytu (A).
Siatka iskrochwytu jest brudna, wyczyscic ja delikatnie szczotka druciana. Wymiecie spekana lub uszkodzona siatké iskrochwytu.
Zdejmijcie tlumik(B)
W celu usuniecia osadu weglowe go uzyjcie plaskiego srbukretu przechodzacego przyszczeliny wentylacjyne.
Wytrzycie rownik osad węgly nagromadzony w szczelinach wentylacynjnych thumika i w wylocie spalin cyldra.
Załoczcie na试点工作 tulumik, siatk ekrochwytu i pokrywo tulumka.
Dokrécie s Ruby w ksztáctie gwiazdy i nakrtki.

INSPEKCJA I CZYSZCZENIE HAMULCA LANCUCHA (Rys. 71-72)

Zdejmijcie obudowe przykładni zebatej i wycyszȩcie elementy hamulca lńcucha (A). Sprawdzcie poziom zuźycia tasmy hamulcowej (C) i wymiencie ja, jeźeli jest zbyt zuźty lub zdeformowan. Grubosć tasmy nie sązebyć mniejsza od 0,6 mm. Czyli nie sąze byc zuźty ponad polowe.
- Zachowujcie zawsze w czystosci mechanism hamowania lancucha i smaruiejcie lekko przyguby hamulca (B)
Testujcie systematyczne funkcionowanie hamulca fancucha po dokonaniu napraw lub czyszczania. W celu poglebienia informaci, odniecie sie do Rozdiazu tego podrczwnika "Uzywanie hamulca fancucha".
- Kontrolujcie stan chwytaka tancucha(D) i wymiencie go, jejeli jest uszkodzony.

OSTRZEJEZENIE

Nawet przy codziennym myciu mechanizmu,
nie maMZIWiCoSz zagwarantowania pewnosci
hamulca Iaucucha w terenie. Przestrzegajcie
zalecenia dotyczace cięcia.

Polski

KONSERWACJA

PRZECHOWYWANIE PILARKI LANCUCHOWEJ (DŁUJEJ NIZ 1 MIESIAC)

Spuścic cale pozostate paliwo ze zbiornika do pojemnika zatzierdzonego dla benzyny.
Uruchomic silnik i odczekać az sam zgaśnie. To umožliwa wyeliminowanie calego paliwa, króre mogloby sie zwietrzyć i pozostawic osad gumowaty w obiegu.
Naciskać wielokrotnie banke pompki paliwowej w celu wyproznienia gaznika z resztek paliwa.
Wprowadzcie caly olej przyznaczony dla prowadnicy i Iancucha do zbiornika zatwierdzonego do

przechowywnia oleju.

Wycyszcie starannie wasz pilarke lancuchowa.
Przechowujcie ja w dobrze przywietzonym.), poza zasiegiem)dzieci.

Objasnienie: nie składujcie pilarki w poplżu czynników zȩzych, jak ogrodowe produkty chemiczneczy sole odmrażajcie.

Nalezy odniaśc sie do norm ISO i lokalnych przypeśów dotycznych przechowyyania i manipulowania paliwem. Możecie uźyc pozostale paliwo do innego naręźdia z silnikiem dwusuwowym.

Polski

ROZWIAZYWANIE PROBLEMOW

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Silnik nie startuje. (Upewnijcie są, zę wąclcznik jest w poźyci wąclzony "I").	Brak iskry.	Sprawdzić stan świecy. Zdejmijcie polowywo filtra powietrzna. Zdejmijcie świece zaplonowa z cylindra. Podłuczcie ponownie przywodny świecy i połowcie świece na gorze cylindra, gdzie;cȩć metalowa styka są z cylindrem. Pociąnć linke rozrusznika i obserwowćczy elektroda świecy zaiskrzy. Jeźeli nie ma iskry, to powtórzć ten sam test z nowa świeca.
	Sinik jest zalany.	Zdejmijcie świece zaplonowa po ustawieniu wąclcznika na zatrzymanie. Ustawcie starter na poźcie przyc (zupeßnie wciȩść) i poȩgnijcie 15 do 20 razy za uchwyt rozrusznika. Spowoduje to usuniecie nadmiaru paliwa z silnka. Wyczyȩć i zalożć świecie zaplonowa. Ustawcie wąclcznik na poźcie dzialanie (I) Nacisćć 4 razy pompek paliwowa. Przytrzymujuć starter calkowcie wciȩść (poźcyta „wąclczony”, poȩgnć trzy razy za uchwyt rozrusznika. Jeźeli silnik nie startuje, przystawcie starter na poźcie na poźcie polotwarta (poźcyja pośrednia) i dalej postȩpowć zgodné z normalaN procedura uruchamiania. Jeźeli mimo to silnik nie daje są uruchomć, to naleź powtórzć powozyszć procedure, lecz przy zalożzonej nowej świecy.
Silnik sie uruchamia lecz nie przyspieszza na daneźcie.	Śruba “L” (niskie obroty) wymaga ustawienia.	Skontaktość są z Autoryzowanym Punktem Serwisowym, by technik wyregulował gaźnik.
Silnik staruju a nastepnie zatrzymuju sie.	Śruba “L” (niskie obroty) wymaga ustawienia.	Skontaktość są z Autoryzowanym Punktem Serwisowym, by technik wyregulował gaźnik.
Silnik sie uruchamia lecz nie funkcjonuju na pełnym gazie.	Śruba “H” (wysokie obroty) wymaga ustawienia.	Skontaktość są z Autoryzowanym Punktem Serwisowym, by technik wyregulował gaźnik.
Silnik nie uzyskuje pełnych obrotów i/lub wydiela zbyt duź doymi.	Zła miażanka paliwowa oleju/ z benzyna.	Używość sporzędzonej miażanki paliwa zawierajnośćj dobry stosunek ilosciOLEju do silników 2-suwowych /ilosci paliwa).
	Brudny filtr powietrzna.	Wyczyȩć实施细则 powietrzna. Prosimy odniȩść są do Rozdzielu „Czyszczuminium实施细则 powietrzna."

Polski

ROZWIAZYWANIE PROBLEMOW

PROBLEM	PRZYCZYNA	ROZWIAZANIE
Silnik nie uzyskuje pełnych obrotów i/lub wydziela zbyt duź do dymu.	Siatka iskrochwytu jest brudna.Śruba "H" (wysokie obroty) wymaga ustawienia.	Wyczyśćcie siatkie iskrochwytu. Odnieść są do rozdzielalu "Konserwacja/czyszczenersie siatki iskrochwytu i wylotu spalin".Skontaktość są z Autoryzowanym Punktem Serwisowym, by technik wyregulowy gaźnik.
Silnik zapala, pracije przysspiesza, ale gośnie przy wolnych obrotach.	Trzeba wyregulować sProbe nastawiania wolnych obrotów goźnia.	Przekȩcie sProbe wolnych obrotów "T" wrawo, celem zwększenia prędkości wolnych obrotów. Odnieść są do rozbiała "Ustawianie goźnia".
Łańcuch porusza są na zwolnionych obrotach	Trzeba wyregulować sProbe nastawiania wolnych obrotów goźnia.Jest wyciek powietrza w systemie.	Przekȩcie sProbe wolnych obrotów "T" wlewo, celem zwȩkszenia prȩdkości wolnych obrotów. Odnieść są do rozbiała "Ustawianie goźnia".Oddać zdefektowy system do wymiary do Autoryzowanego Punktu Serwisowej
Prowadnica Łańcucha i Łańcuch nagrzewaja są i wydzielaja dym.	Zbiornik na olej jest pusty.Łańcuch jest zbyt mocno napiety.System smarOWaniaNie dla.	Zbiornik oleju powinienbyć napelniamy w tym samym czasie co zbiornik paliwa.Po dalsze wskazówki daneły odniść są do rozbiała "Regulacja napiȩcia goźcucha".Dajcie silnikowy pracstawicz na "pól gazu" przyze 30 do 45 sekund, Zatrzymajcie pilarke i sprawdzieczy nie ma wycieku oleju z prowadnicy goźcucha a. Jeźeli jest olej, goźcuchMZebyć stepiony lub prowadnica jest uszkodzona.Zdejmiec obudowe przekladyni prowadnicz goźcucha, nastepnie wyczyśćcie dopływy olejustwardzozotka.
	Dopływy oleju sa zatkane.
Silnik zapala i pracije, ale goźcuch są nie porusza.	Hamulec goźcucha jest wączony.Łańcuch jest zbyt mocno napiety.Prowadnica goźcucha i goźcuchpie są napiptyczie zamontowane.Prowadnica goźcucha i/lub goźcuch są uszkodzone.Koło zȩbate napędowe jest uszkodzone.	Wylączcie hamulec goźcucha. Odnieść są do rozbiała "Użwyanie hamulca goźcucha".Po dalsze wskazówki daneły odniść są do rozbiała "Regulacja napiȩcia goźcucha".Wytrzycie ryownie osad—weglowy nagromadzony w szczelinach wentylacynjnych tllumika i w wylocie spalin cylindra.Skontrolujcie goźcucha i prowadnicz goźcucha.Kscontaktość są z Autoryzowanym Punktem Serwisowym, by technik wymieni kola goźbate napędowe.

Slovensko

Hvala, ker ste kupili verizno zago Ryobi.

TLAK A TAH (obr. 14)

OPATRENIA PROTI SPÄTNÉMU RÁZU (obr. 15 a 16)

UPOZORNENIE

SPATNY RAZ nastane, ked sa otacajucsa refaz dotkne nejakeho predmetu v hornej casti spicy vodiacej listy, alebo ked rezany dreveny material uviazne v refazi. Dotyk hornej casti spicy vodiacej listy moze sposobit vtiahutnie refaze do rezu a okamzite zastavenie refaze. Vysledkom je velmi rychla, spatna reakcia, ktora vyhodi vodiacu listu hare a smerom k pouzivatefovi. Ak sa refaz zablokuje pozdiz spicy vodiacej listy, moze sa vodiaca lista odrazif smerom k pouzivatefovi. Ktorakofvek z tchyto rekci mi ze sposobit stratu kontroly nad pilou a nasledné vaźne zranenie.

UDRZBA RETAZE (obr. 47 a 48)

VYSTRAHA

Pred akymkolvek zasahom do pily prepnite spinač do polohy “STOP®” (vypnute). Pre tutó pilu použivajte len refaz s nizkou tendenciou k spātnému razu. Préri svrajnej udžrbe rychlorezná refaz znižuje riziko spātného razu.

Vykonávajte správnu udžbu refaze, aby bol rez hladký a rychly.

Refaz je potrebné naostrif, ked' su drevene triesky malé a praskovite, ked' je nutne na vodiacu lištu tlacit, alebo ked'reze len jegna strana. Pri udzbe refaze zohladnite nasledujuce:

Na niniejszy produkt Ryobi udzielona jest dwuletnia gwarancja na ukryte wady fabrzcye oraz na zdefektowane czeci. Okres garancji dwudziestu czterech (24) mieszyc, zacznya sie od wieaczje dat wyidniewe jo an oryginalne faktury wystawionej przy sprawdawe dl ostateczneo naboewcy.

Gwaranca ta ne obejmule nizszencenia winyikajacego z normalné zuzycka, czte uzskodzen spowodowanych nadmierna eksploatacja, lub niewaściwa konserwacja, czy niedopowieznim uzykbowianiem niedgonym z przyznaczenia. Wylączone są znej,rownej akcesoria t.j. akumulatory, ziarowej, ostrza, końcowi, worki, itd.

W wypadku stwiedzenia zlego faktcjonowania podczas okresu gwarancjynego, prosomy i skieraniewone NIE ZDEMONTOWANEGO produktu, wraz z dowodem zakupu do waszego dostawcy lub do nablizszego Autoryzanoanego Funktu Serwisowego Ryobi.

Niniejsza gwaranja cne podwaza przysslugujacch Paanstwu uprawnien dotczycch wadiwych produktow.

Wospniania wyzej gwarancja jest waźna tylko w Zjednoczonym Króstwie, w UniJI Europejskiej i w Australii Do innych paśwłość zastosowanie inna gwarancja. Celem uzyanskia bardȩż sztegołowych informaci odnosnie gwarancji, prosimy okontat z waszym lokalmnym dystrybutorem.

GARANCIJSKAZJAVA

Oswiadzamy na nasza odowiedzialnosc, ze niniejszy produkt spelnia wymogi w zakrescie zrodowa i bezpieczenestwa zgodniedz Dyrektywa Maszynowa 98/37/EC i innymi stosownymi Dyrektywami Jak Dyrektywa CEM 89/336/EEC, 2000/14 EC odnosnoi emisiż dwiekowy, 97/68/EC odnosnie emisiż gazu, 2002/88/EC i 2004/26/EC.

W celu prawidlogo spelminia wymogów w dziedzinue zrodowa i bezpieczestrewa zawartych w dyrektywach europejskikh posluzONO sigt napestujacymi normami europejskimi /i lub krajowymi oraz/ lub normatwywnymi warunkymi techniznych: DIN EN ISO 11681-1:2004 / ISO 22868:2005 / ISO 22867:2004 / EN 55012 : 2002

Niniejszy produkt kosztadzadeklarowany zgodny z dyrektywa 2000/14/EC onodniece emisszi dzwieku

	35 cm3	40 cm3	44 cm3
Poziom mocy akustycznej - mierzony	112 dB(A)	112 dB(A)	112 dB(A)
Poziom mocy akustycznej - gwarantowy	113 dB(A)	113 dB(A)	113 dB(A)
Data wąstawienia	1 / 2007

Produkt ten zostal ocienomy主要集中 zgodny z dyrektwy 2000/14/EC\ przej biuro weryfikacja SLG PRUEF-UND ZERTIFZIERUNGS GMBH. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, NIECMY.

Typ	Nr sviadectwa przybebadiana typu (wystawionego przyte Intertek Deutschland GmbH)
RCS-3535C2	07SHW0980-01
RCS-4040C2	07SHW0984-01
RCS-4446C2	07SHW1029-01

Dokumentacja techniczna przechowyywana jest w spoICE Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Deklaracja zgodnosci wystawiona we wrzesniu 2006 przyzemite Far East Co., Ltd.

IZJAVA O SKLADNOSTI ES

Izjavlamo z vso odgovomstjo, da je izdekel: - na katerega se nanaša ta izjava, v skladu z osnovnimi zdravstvenimi in varmostnimi zahtevami Direktiva za strojno oprevo 98/37/EC in drugih ustreznih direktiv, npr. EMC direktiva 89/336/EEC in direktiva o emisiji hrupa v okolico 2000/14/EC ter direktiva o emisijah plinov 97/68/EC, 2002/88/EC in 2004/26/EC.
