Prekės ženklas	RYOBI
Modelis	RCS-4446C2
Tipas	Benzininis grandininis pjūklas
Darbinis tūris	44 cm³
Nominali galia	1,9 kW / 9500 aps/min
Degalų bako talpa	310 cm³
Alyvos bako talpa	210 cm³
Pjovimo juostos ilgis	46 cm
Pjovimo ilgis	410 mm
Grandinės žingsnis	8,26 mm
Grandinės storis	1,27 mm
Grandinės tipas	Carlton K1L-BL-72E (mažas atšokimas)
Varantysis krumpliaratis	7 dantys
Svoris (be skysčių, juostos ir grandinės)	4,6 kg
Tuščiosios eigos greitis	2700 – 3100 aps/min
Maksimalus greitis	12000 aps/min
Garso slėgio lygis	103 dB(A)
Garso galios lygis	113 dB(A)
Vibracijos priekinė rankena	6,4 m/s²
Vibracijos galinė rankena	7,0 m/s²
Kuras	Mišinys: bešvinis benzinas 87 oktanai + sintetinė 2 taktų alyva (50:1)
Uždegimo žvakė	Champion RZ7C arba NGK CMR7H (tarpas 0,64 mm)
Grandinės stabdys	Taip, integruotas į priekinį rankų apsaugą
Paleidimas	Rankinis starteris
Garantija	24 mėnesiai (dalys ir darbas)

Dažnai užduodami klausimai - RCS-4446C2 RYOBI

Kaip užvesti mano RYOBI RCS-4446C2 grandininį pjūklą šaltą?

Nustatykite jungiklį į ĮJUNGTA (I), 4 kartus paspauskite kuro pomputę, visiškai ištraukite droselį į uždarą padėtį, tada traukite starterio rankeną, kol variklis bus paruoštas (daugiausia 5 kartus). Grąžinkite droselį į tarpinę padėtį ir vėl traukite, kol užsives. Leiskite sušilti 15–30 sekundžių, prieš visiškai grąžindami droselį į ĮJUNGTA padėtį.

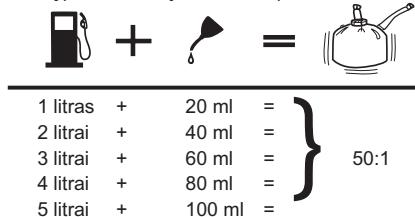

Kokį benzino ir alyvos mišinį turėčiau naudoti?

Naudokite mišinį su 2% sintetinės 2 taktų alyvos, t. y. santykiu 50:1. Pavyzdžiui: 1 litrui bešvinio benzino (mažiausiai 87 oktanai) įpilkite 20 ml alyvos. Sumaišykite patvirtintame inde ir nenaudokite naudotos alyvos ar paruoštų mišinių, skirtų mopedams.

Kaip sureguliuoti grandinės įtempimą?

Išjunkite variklį. Atlaisvinkite pjovimo juostos tvirtinimo varžtus. Sukite įtempimo reguliavimo varžtą (K) į dešinę, kol grandinė bus pritaikyta be laisvumo po juosta, ir ją bus galima pasukti ranka neužstrigiant. Laikykite juostos galą ir tvirtai priveržkite varžtus. Reguliariai tikrinkite, ypač po pirmųjų naudojimų.

Ką daryti, jei grandinė sukasi tuščiąja eiga?

Grandinė niekada neturi suktis tuščiąja eiga. Sukite tuščiosios eigos varžtą „T“ į kairę, kad sumažintumėte greitį, kol grandinė sustos. Jei problema išlieka, kreipkitės į įgaliotąjį Ryobi serviso centrą.

Kaip naudoti grandinės stabdį?

Norėdami įjungti stabdį, stumkite priekinį rankų apsaugą į priekį kairės rankos nugara. Norėdami išjungti, traukite jį link priekinės rankenos, kol išgirsite spragtelėjimą. Išbandykite stabdį prieš kiekvieną naudojimą: jis turi akimirksniu sustabdyti grandinę.

Kada reikia pagaląsti grandinę?

Pagaląskite grandinę, kai pjuvenos tampa milteliškos, reikia spausti pjaunant arba pjūvis būna nelygus. Naudokite 1,6 mm apvalią dildę su dildės laikikliu, laikydami 30° kampą viršutiniam kraštui ir 80° šoniniam kraštui. Taip pat patikrinkite gylio ribotuvų tarpą (0,6 mm).

Kaip išvengti atšokimų?

Visada laikykite grandininį pjūklą dviem rankomis, kairę ranką ištiesę. Neleiskite, kad pjovimo juostos galas liestųsi prie daikto. Pjaukite visu greičiu ir venkite dirbti aukščiau krūtinės lygio. Naudokite tik mažo atšokimo grandinę, tokią kaip originali.

Kaip išvalyti oro filtrą?

Nustatykite jungiklį į STOP. Nuimkite oro filtro skyriaus dangtelį, tada filtrą. Išvalykite jį suslėgtu oru arba minkštu šepetėliu. Niekada neleiskite variklio be filtro. Įdėkite atgal po džiovinimo.

Kokią uždegimo žvakę naudoti ir kada ją pakeisti?

Naudokite Champion RZ7C arba NGK CMR7H uždegimo žvakę su elektrodų tarpu 0,64 mm. Keiskite ją kas 50 naudojimo valandų arba jei variklis užsikerta. Priveržkite ranka, tada veržliarakčiu.

Kaip laikyti grandininį pjūklą ilgą laiką (ilgiau nei mėnesį)?

Išpilkite degalų baką į patvirtintą indą. Leiskite varikliui veikti, kol sustos, kad išvalytumėte sistemą. Keletą kartų paspauskite kuro pomputę, kad pašalintumėte likučius. Išleiskite alyvą iš juostos. Kruopščiai nuvalykite įrankį ir laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

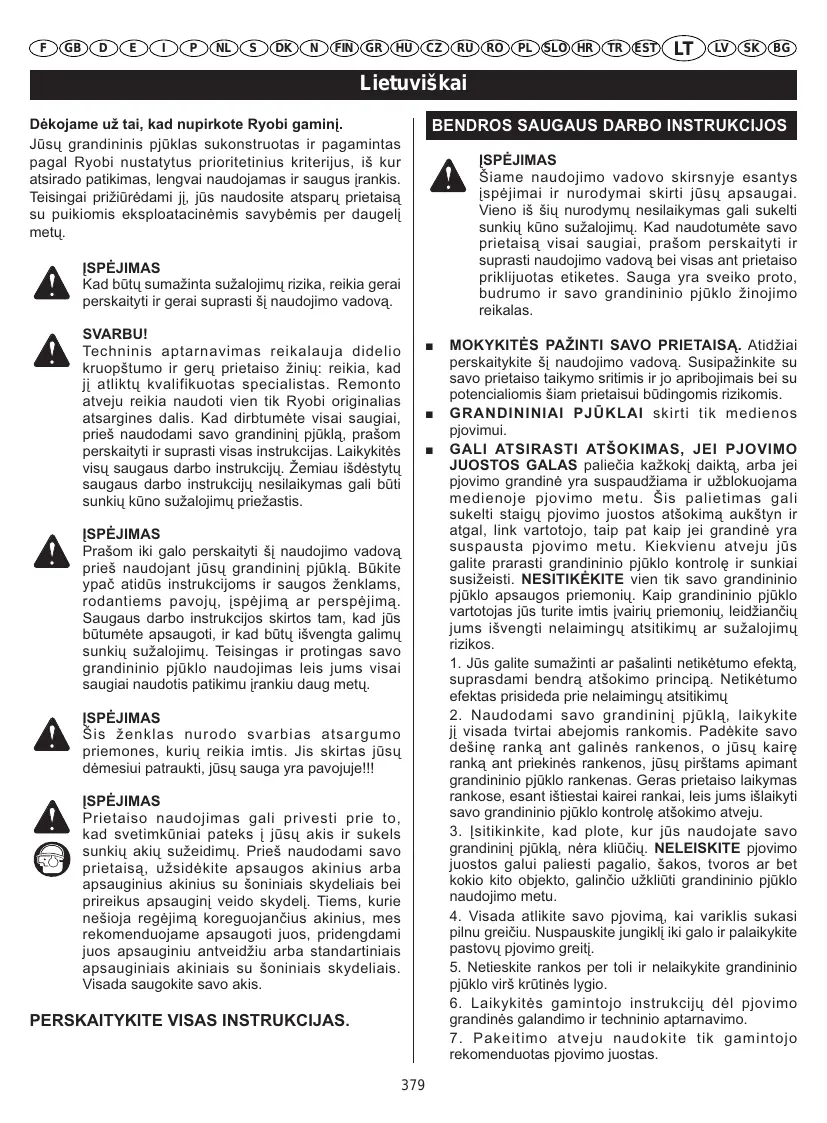

NAUDOJIMO INSTRUKCIJA RCS-4446C2 RYOBI

Jusu grandininis pjuklas sukonstruotas ir pagamantas pagal Ryobi nustatytus prioritetinius kriterijus, i3 kur atsirado patikimas, lengvai naudojamas ir saugus jrankis. Teisingai priizuredami jj, jus naudosite atsparu prietaisa su puikiomis eksploatacinemis savybemis per daugelj metu.

ISPEJIMAS

Kad būtú sumazinta sužalojímu rizika, reikia gerai perskátyi ir gerai suprasti šj naudojimo vadova.

SVARBU!

Techninis aptarnavimas reikalauja didelio krupostumo ir geru prietaiso zini: reikia, kad ji atiktu kualifikuotas specialistas. Remonto atveju reikia naudoti vien tik Ryobi originalias atsargines dalis. Kad dirbtumete visai saugiai, pries naudodami saverdinij pjukla, praosom perskaityi r suprasti visas instrucjcas. Laikykites visu saugaus darbo instrucjcu. Zemiaiu iisdysttu saugaus darbo instrucjcu nesilaikymas gali buti sunkiu kuno suzalojimu priezastis.

ISPEJIMAS

Praśom iki galo perskaityti ši naudojimo vadov a pries naudojant jusu grandinini pjukla. Būkite ypač atidús instrukcjoms ir saugos zenklams, rodantiems pavoju, jspejima ar perspejima. Saugaus darbo instrukcijos skirtos tam, kad jus būtumete apsaogati, ir kad būtu išvengta galimu sunkiu sužalojinmu. Teisingas ir protingas savo grandinizio pjuklo naudojims leis jums visai saugiai naudotis patikimu irankiu daug metu.

ISPEJIMAS

Sis Zenklas nurodo svarbias atsargumo prieremones, kuriu reikia imtis. Jis skirtas jusu demesuii patraukti, jusu sauga yra pavojue!!

ISPEJIMAS

Prietaiso naudojimas gali privesti prie to, kad svetimkuniai pateks i jusu akis ir sukels sunkiu akiu suzeidimu. Pries naudodami savo prietaisa, uzdidekite apsaugos akinius arba apsauginius akinius su soninias skydelais bei preirekus apsaugini veido skydeli. Tiems, kurie neisioja regejima koreguojancius akinius, mes rekomenduojame apsaugoti juos, pridengdami juos apsauginiu antveidziu arba standartinias apsauginias akinias su soninias skydelais. Visada saugokite savo akis.

PERSKAITYKITE VISAS INSTRUKCIJAS.

BENDROS SAUGAUS DARBO INSTRUKCIJOS

ISPEJIMAS

Siame naudojimo vadovo skirnsnye esantys ispajimali ir nurodymai skirtiu jusu apsaugai. Vieno iš siu nurodymu nesilaikymas gali sukelti sunkiu kuno suzaolojumu. Kad naudotumete savo prietaisa visai saugiai, prasom perskaityi ir suprasti naudojimo vadovā bei visas ant prietaiso priklijuotas etiketes. Sauge yra sveiko proto, budrumo ir saver gonardinio pjuklo zinojimo reikalas.

MOKYKITÉS PAZINTI SAVO PRIETAISA. Atidziai perskaytike šj naudojimo vadova. Susipazinkite su saveriais taikymo srtimis ir jo aprbojmais bei su potecionalismis siam prietaisui budingomis rizikomis.
■ GRANDININIAI PJUKLAI skirti tik medienos p jovimui.
GALI ATSIRASTI ATsOKIMAS, JEPIPOVIMO JUOSTOS GALAS paliecia kazkoki daikta, arba jei pjovimo graninye rya suspaudzama ir uzblokuojama medienoje pjovmemo tu. Sis palietimas gali sukelti staigp jovimo juostos atskimau akstyn ir atgal, link vartotojo, taip pat kaip jei graninre yra suspausta pjovmemo tu. Kiekvienu atveju jus galite prarasti graninino pjuklo kontrole ir sunkiai susizeisti. NESITIKEKITE vien tik savo graninino pjuklo apsaugos priemoniu. Kaip graninino pjuklo vartotojas jus turite imtis ivairiu priemoniu, leidziancu jums isvengti nelaimingu atsitikimur asuzalojimur rizikos.

1. Jus galite sumazinti ar pašalinti netikétumo efekta, suprasdami bendra atskoimo prinica. Netikétumo efektas prisida prie nelaimingu atsitikimu
2. Naudodami savo graninini pjukla, laikykite ji visada tvirtai abejomis rankomis. Padekite savo desine ranka ant galinés rankenos, o jusu kaire ranka ant priekinés rankenos, jusu pirstams apimant granandininio pjuklo rankenas. Geras pretaiso laikymas rankose, esant iestiastai kairei rankai, leis jums išlaikyti savo granandinio pjuklo kontrole atšokimo atveju.
3. Lsitikinkite, kad plote, kur jus naudojate savo graninini pjukla, nera kliuci. NELEISKITE pjovimo juostos galui paliesti pagalio, sakos, tvoros ar bet kokio kito objekto, galincio uzkuliuti granininio pjuklo naudojimo metu.
4. Visada atlikite savo pjovima, kai variklis sukasi pilnu greiciu. Nuspauskite jungiklj iki galo ir palaikykite pastovu pjovimo greit.
5. Netieskite rankos per toli ir nelaiky kite grandininio pjuklo virs krutinés lygio.
6. Laikykités gaminto instrukciju del pjoyimo graninés galandimo ir technnio aptarnavimo.
7. Pakeitimo atveju naudokite tik gamintojo rekomenduotas p jovimo juostas.

Lietuviskai

BENDROS SAUGAUS DARBO INSTRUKCIJOS

NELAIKYKITE SAVO GRANDININIO PJUKLO TIK VIENA RANKA. Jei jus nauodjate savo graninjin pujkla, lakydami jj tik viena ranka, tai jus rizikuojate sunkiai susiziesti ir suzeisti zmones (padejejus, lankytojus), esanci darbo zonoje. Grandininis pujklas skirtas tam, kad butu laikomas abejomis rankomis.
NENAUDOKITE SAVO GRANDININIO PJUKLO, KAI JUS ESATE PAVARGE. Nenaudokite savo graninidino pjuklo, jei jus pavarge, sergate, esate alkoholio ar narkotiku poveikyje, arba geriate vaistus.
AVEKITE APSAUGOS AVALYNE. Taip pat naudokite kūna aptempiancius drabuzius, apsauginius akinius, akiu ir ausu apsaugs priemones bei Šalma.
NESTOVEKITE ANT NESTABILAUS PAVIRSIASUAS (pvz. ant kopeci, ant pastoliu, ant medzior t.t.), kai naudojate savo graninini pjukla.
ATSARGIAI DIRBKITE SU DEGALAIS. Pries ijungdami varikli, pasitraukite nuo tos vietos, kur jus pripidete baka, bent 15 m atsumu.
NELEISKITE KITIEMS ZMONÉMS STOVÉTI ARTI GRANDININUO PJUKLO, kai jus jjungiate ji arba atliekate pojvima. Laikykite lankytojus ir gyvulius darbo zonos nuosalyje.
PIRES PRADEDAMI PJAUTI, išvalykite darbo plota, užimkite stabili darbo pačetī ir numatykite, L kurjā puse jus pasitraukite medzio kritimo metu.
LAIKYKITÉS ATOKIAU NU O PJOVIMO GRANDINES variklii veikiant.
PERKELKITE GRANDININI PJUKLA VIEN TIK, KAI VARIKLIS ISJUNGtas IR STABDYS JUNGTAS, o pjoyimo juosta ir pjoyimo graniné nukreipta i užpakali, duslintuvui esant tolu nuo jusu. Savo graninidino pjuklo transportavimo metu naudokite tinkama pjoyimo juostos dékla.
NENAUDOKITE SUGEDUSIO, blogai sureguliuoto
bara ne visai ar neteisingai surinkto GRANDININFO
PJUKLO. Atleide akseleratoriaus rankenèle,
jsitikinkite, kad pjoivo maginé nustoja suktsi.
ISJUNKITE VARIKLI pries atidedant i sali savo.
grandinini pjukla, NELEISKITE varikliui sukts be
prieziuros.Pries atidedami i sali savo grandinini
pjukla, kaip apsaugos priemone taip pat ijunkite
grandins stabdi.
BUKITE LABAI ATSARGUS, kai jus pjaunate mazo dydzio krumoksnius ir sakaks, kadangi ploni daiktai gali užsakibintu uz gravidinés ir buti ismesti link jusu arba išvesti jus iš pusiausvyros. KAI PJAUNATE ITEMPTA SAKA, bukite pasiruoše greitai pasitraukti, kad negautume smugio, sumazëjus itempimui medienos pluošuose.
LAIKYKITE RANKENAS sausas ir švarias, be alyvos ar degalu pedsaku.
NAUDOKITE SAVO GRANDININI PJUKLA VIEN TIK GERAI VEDINAMOSE VIETOSE.

NENAUDOKITE SAVO GRANDININIO PJUKLO, DIRBDAMI MEDZIO VIRSUJE, nebent buvote specialiai ismoktyi sio darbo.
NAUDODAMI SAVO GRANDININI PJUKLA, VISADA TUREKITE GESINTUVA PO RANKA.
Vél jédékite pjovimo juostajapsauginidéklasyo grandinizio pjuklo transportavimo ir saugojimo metu.
■ Lsitikinkite, kad pjuklo pado atrama visada teisingai sumontuota ant grandinizio pjuklo.
- REMKITÉS INSTRUKCIJOMIS DÉL PJOVIMO GRANDINÉS GALANDIMO IR TECHNINIO APTARNAVIMO.
NAUDOKITE TIK PJOVIMO JUOSTAS ir grandines su maza atsokimo tendencija, kurias rekomendavo gamintojas jusu granandiniam pjuklui.
- NEIRENKITE išlenktos pjovimo juostos ant variklio bloko ir nenuadokite priedo, kuris nuverorekomenduotas jusu granininiam pjiukli.
SAUGOKITE SIAS INSTRUKCIJAS. Reguliarai skaltykite jas ir naudokites jomis kitiems galimiems vartotjams informuoti. Jei jus perdudate naudotis i iranki, tai perduokite taip pat ir esanti komplekte su juo naudojimo vadova.

GRANDININÉMS PJUKLAMS SKIRTOS SAUGOS INSTRUKCIJOS

ISPEJIMAS

Siame naudojimo vadovo skirsnye esantys [spejimal ir nurodymai skirtij jusu apsaugai. Vieno i siu nurodymu nesilaikymas gali sukelti sunkiu kuno suzaolojimu.

BENDROS ATSARGUMO PRIEMONES

NEPJAUKITE VYNUOIGENOJU arba krumu, kuriq diametras mazesinis kaip 76 mm.
DUSLINTUVAS YRA LABAI KARSTAS piovimo pjuklo naudojimo metu ir po naudojimo. Ziurekite, kad nepalistumete sio pavirsiaus - jus galétumete rimtai susiesteisti.
■ VISUOMET LAIKYKITE GRANDININI PJUKLA ABEJOMIS RANKOMIS, varikliui veikiant. Tvirtai laikykite granandinji pukla, jusu pirstams gerai apimant rankenas.
NIEKADA NELEISKITE NÉ VIENAM ZMOGUI NAUDOTI JUSU GRANDININIO PJUKLO, jeijis negavo instrukciju, reikalingu jo geram veikimui. Sis nurodymas taikomas tiek prietaisu nuomos punktams, tiek privatiems asmenims.
PRIES JUNGDAMI VARIKLI, isitikinkite, kad pjovimo grandidé neliecia jokio daikto.
NAUDOKITE SAVO GRANDININI PJUKLA VIEN TIK gerai védinamose vietose.
DÉVÉKITE TINKAMUS DRABUZIUS. Nédévékite laisvu drabužiu. Visada dévékite ilgas ir tvirtas kelnes, aulinius batus ir muvékite pirstines.

Lietuviskai

GRANDININÉMS PJUKLAMS SKIRTOS SAUGOS INSTRUKCIJOS

Nedevkite juvelriniu papuosalu, trumpu kelniu, sandalu ir niekuomet nedirbkite, zengdami basomis kojomis. Nedevkite laisvu drabuziu, kurie galetu buti variklio traukti arba uzsikabinti uz pjovimo graninés arkrumu.Devkite kombenzona,dzinsus arba ilgas kelnes is tvrtos ir atsparios drobis. Suriiskite savo plaukus ausciaiu saver peciu lygio.

• Avěkête neslystanciávalyné ir muväkête darbines pirstíkes, kad gieria laikytumétérankirankose ir apsaugotumétevasov raskanes.
  Naudodami ši irankj, dévěkite akiu ir ausu apsaugos priemones bei šalma.

• Kad būtú sumazinta gaisro ir nuodegimo rizika, atsargiai elkités se degalais. Kalbama apie labai lengyai užsideganca medziaga.
  Maiykite ir saugokite degalus kanistre, skirtame degalams laikyti.
• Maišykite degalus gryname ore, toli nuo bet kokios kibirkšties ar liepsnos.
• Pasirinkite laisva pavirišiu, išjunkite variklj ir leiskite jam atvesti priš pripildant ji degalu.
  Létai atsukite degalu bako dangteli, kad sumazintumete slegi ir isvengtumete degalu issiliejimo aplink dangteli.
  Pripilde degalu, tvirtai uzsukite bako dangteli.
  Nušluostykne jranki, jei šljejote šiek tiek degalu. Prieš ijungdami varikli, pasitruaknae nuo tos vietos, kur jus pripilděte degalu baka, bent 15 m atstumu.
  Niekada nebandykite sudeginti issiliejusi degalu.

PJOVIMO / DARBO ZONA: PAGRINDINES APSAUGOS PRIEMONÉS

Nenaudokite savo grandinizio pjuklo, dirbdami medzio virsuje.
Nenaudokite savo grandinio pjuklo ant kopeciu. tai labai pavojinga.
Laiykite lankytojus ir gyvulius už darbo zonos ribu. Neleiskite né vienam Žmogui buti arti nuo grandinini pjuklo ji jungimo ar naudojimo metu.

Pastaba: darbo zonos plotas prikauso tiek pat nuo atllktino darbo, kaip ir nuo medzio auksio ar apadorotino gabalo. Pavyzdziui, medzio kirtimui reikia didesnoi darbo proto, nei kitiems pjovimo variantams, pvz. pjaustymui gabalais.

STÜMIMO JÉGA IR TRAUKIMO JÉGA

Reakcjos jega visuomet veikia priesinga kryptimi nei pjovimo granindes sukimosi kryptis. Tokiu budu jums reikia buti pasiruošusiems kontrluioti STUMIMO JEGA,

kai jus pjaunate apatiniu grandinés kraštu, ir TRAUKIMO JEGA, kai jus pjaunate virsutiniu pjovimo juostos kraštu.

Pastaba: jusu grandininis pjuklas buvo pilnila isbandytas gamkyloje. Tai normalu, jei ant grandininio pjuklo yra alvys likuciai.

ATSARGUMO PRIEMONÉS DÉL TECHNINIO APTARNAVIMO

Niekuomet nenaudokite sugedusio, blogai sureguliuoto arba ne visai ar neteisingai surinkto granandinio pjuklo.

Atleide akseleratoriaus rankenèle, isitikinkite, kad pjovimo granîne nustoja suktis. Jei pjovimo granîne sukasi tuscios eigos rezime, tali gali pasirodyti, kad reikia sureguluioti karbiuratoriui. Remkitès sio vadovo skirsiu "Tuscios eigos regulavimas".

Jei pjovimo granidine vis dar sukasi tuscios eigos rezime po jusu reguliavimo, tai susisiekite su Ryobi firmos autorizuotu techninio aptarnavino centru ir nenaudokite savo granandinio pjklo, kol nebus atliktas taisymas.

ISPEJIMAS

Reikia, kad kvalifikuotas specialistas atliktu visus grandinizio pjkuk toasisymus, iiskyrus tuos, kuriuos paaiskina naudojimo vadovo techninio aptarnavimo instrukcijos. Nauodojimas jrankiu, netinkanciu smagracui ar krumplinei pavarai isimi tba smagracui laikyti, kad butu isimta sankaba, gali sugadinti smagratir privesti prie jo sprogimo, o tai gali sukelti sunkiu kuno suzalojinmu.

ATŠOKIMAS

Atšokimas yra pavojinga reakcija, galinti sukelti sunkiu sužalojimu. Nesitikekite vien tik savo granininio pjklo apsaugos premoniu. Taip pat jums reikia imtis ypatinga atsargumo premoniu, leidzianci jums išvengti nelaimingo atsitikimo ar sužalojimo rizikos.

Pastaba: remkités vadovo skirsiu "Naudojimas", kad gautumete daugiu informacjos apie atšokima ir priemones išvengti sunki kūno sužalojimu.

SAUGOKITE S I VADOVA, KAD GALÉTUMÉTE REMTIS JUO VÉLIAU.

Lietuviskai

ZENKLAI

Kai kurie is zeniaiu esanciu zenku gali buti ant jusu prietaiso. Pramokite atpazinti juos ir jsiminkite ju reiksme. Teisingas siu zenku interpretavimas leis jums naudoti savo prietaisa saugiaiu ir tinkamu budu.

ŽENKLAS	PAVADINIMAS	REIKŠMÉ / PAAIŠKINIMAS
	İspëjimas	Nurodo atsargumo priemones, kuriç reikia imtis jusç apsaugai.
	Atidžiai perskaity kite naudojimo vadovă	Prieš naudojant šj i rankj reikia gerai perskaityti ir gerai suprasti šj naudojimo vadovă sužalojimu rizikaisumažinti.
	Dévěkite apsauginius akinius, ausu apsaugos priemones ir šalma.	Naudodami šj i rankj, dévěkite akiç ir ausu apsaugos priemones bei šalma.
	Draudimas rūkyti	Draudimas rūkyti ir dirbti arti nuo kibirkšći ar atviros liepsnos.
	Naudojimas abejomis rankomis	Laikykite ir naudokite grandinini pjūkla abejomis rankomis.
	Naudojimas viena ranka uždraustas	Nenaudokite savero grandinizio pjūklo, laikydami ji viena ranka.
	Anglies monoksidas	Varikliai iškiria angies monoksida, bekvapes dujas, kurios gali būti mirtinos. Niekada nenaudokite savero grandinizio pjūklo uždarytoje erdvêje.
	Atšokimas	PAVOJUS! Būkite atsargūsDSL atšokimo rizikos.
	Pjovimo juostos palietimas	Venkite, kad p jovimo juostos galas paliestu kokius nordaiktus.
	Visada mūvěkite pirstines	Naudodami savero grandinizio pjūkla, mūvěkite storas ir neslidžias darbines pirstines.
	Benzinas ir alyva	Naudokite benzinja be švino, skirtja automobiliams, su oktaniniu skaičiumi 87 ([R+M]/2) arba didesniu. Jusç prietaisas veikia su 2 taktu varikliu, kuriam reikia benzino ir sintetinês alyvos 2 taktu varikliams mišinio (santykis 2 proc.).
	Laikykite lankytojus nuošalyje	Laikykite lankytojus ir gyvulius bent 15 m atsumu nuo darbo ploto.

Lietuviskai

TECHNINES CHARACTERISTIKOS

	RCS-3535C2	RCS-4040C2	RCS-4446C2
	35 cc	40 cc	44 cc
Svoris be p jovimo juostos, grandinês, degalu ir alyvos	4,6 kg	4,6 kg	4,6 kg
Degalu bako talpa	310 cm3	310 cm3	310 cm3
Alyvos bako talpa	210 cm3	210 cm3	210 cm3
P jovimo juostos ilgis	35 cm	40 cm	46 cm
P jovimo ilgis	320 mm	370 mm	410 mm
P jovimo graninês tips	Carlton 14-10-N1-MHC UNB	Carlton 16-10-N1-MHC UNB	Carlton 18-10W-K1-HC UNB
P jovimo graninês Žingsnis	9,53 mm	9,53 mm	8,26 mm
Dantis	1,27 mm	1,27 mm	1,27 mm
P jovimo graninês tips	Carlton N1C-BL-M-52E SK	Carlton N1C-BL-M-57E SK	Carlton K1L-BL-72E
Krumpliaratis	6 krumpliai	6 krumpliai	7 krumpliai
Cilindro türis	35 cm3	40,1 cm3	44 cm3
Nominali galia	1,7 kW / 10000 aps./min.	1,8 kW / 10000 aps./min.	1,9 kW / 9500 aps./min.
Nominalus greitis	12000 aps./min.	12000 aps./min.	12000 aps./min.
Tusčios eigos greitis	2700 - 3100 aps./min.	2700 - 3100 aps./min.	2700 - 3100 aps./min.
Specifinis degalu suvartojimas esant maksimaliam variklio darbo režimui	435g/kwh	435g/kwh	435g/kwh
Triukšmo slegio lygis (ISO22868)	103 dB(A)	103 dB(A)	103 dB(A)
Triukšmo galios lygis (ISO22868)	113 dB(A)	113 dB(A)	113 dB(A)
Vibracijos lygis (ISO22867)
- Priekiné rankena	6,4 m/s2	6,4 m/s2	6,4 m/s2
- Galiné rankena	7,0 m/s2	7,0 m/s2	7,0 m/s2

APRAŠYMAS (1 pav.)

1. Priekinis itaisas rankai apsaugoti / jovimo gradinés stabdys
2. Priekine rankena
3. Cilindro gaubtas
4. Pasiurbimopompyté
5. Droseline sklendé
6. Krumplines pavaros gaubtas
7. Pjovimo juostos surinkimo varztai
8. Pjovimo juosta
9. Pjovimo grandine su maza atšokimo tendencija

SURINKIMAS

ISPEJIMAS

Kurios nors dalies trukumo atveju nenaudokite sio prietaiso, negave kalbamosios dalies. Sio jspejimo nesilaikymas gali sukelti sunkiu kuno suzaolojimu.

ISPEJIMAS

Nebandykite modifikuoti savo prietaiso arba prijungti priedu, kuriu naudojimas nerekomenduojamas. Is tokiu pakeitimur modifikaciju atsiranda piktnaudziavimas ir rizika nulemti pavojingas situacijas, galincias sukelti sunkiu kuno suzalojimu.

1. Starterio gaubtas / ventilaciños angos

2. Starterio lyno rankenèle

3. Jungimo/ispjungimo jungiklis
4. Akseleratoriaus deblokavimo mygtukas
5. Galiné rankena
6. Akseleratoriaus rankenèle
7. Alyvos bako dangtelis
8. Degalu bako dangtelis
9. Pjuklo pado atrama

Pastaba: jusu grandininis pjuklas buvo pilnai isbandytas gamkloje. Yra normalu, kad ant grandinini pjklo yra alyvos likuciai. Perskaitykite etikete apie degalus ir po to nuimkite ja ir saugokite su naudojimo vadovu.

Zr. 34-43 paveikslus.

Remkités skirsiu "Pjovimo juostos ir graninés pakeitimas" toliau siame vadove.

NAUDIOJIMAS

ISPEJIMAS

Susipazine su savo prietaisu, nepraraskite savo budrumo. Niekada nepamirskite, kad uztenka akimirka trunkanocio neatidumo jums sunkiai susizaloti.

Lietuviskai

NAUDIOJIMAS

ISPEJIMAS

Naudodami ši prietaisa, visada dévěkite saugos akinius ar apsauginius akinius su soniniais skydeliais. Sio nurodymo nesilaikymas gali salgyoti svetmkuniu patekimäj jusu akis ir sukelti sunkiu aki suzeidimü.

ISPEJIMAS

Nenaudokite kitu daiu ar priedu, išskyrus gaminto rekomendoutu šiam prietaisui. Nerekemendoutu daiu ar priedu naudojimas gali sukelti sunkiu sužalojimu rizika.

TAIKYMO SRITYS

Naudokite savo grandinini pjukla ioms taikymo sritims:

Paprastai šaku genéjimas, medžiu kirtimas ir pjaustymas gabalais
Atramos šaknu pujimas

DEGALAI IR BAKO PRIPILDYMAS

VISAI SAUGUS MANIPULIAVIMAS DEGALAIS

ISPEJIMAS

Priespripildamabaqdegalu,visuometisjunkite varikli.Niekuomet nepriipilkiteprietaiso bako degalu,kai variklis veikia ar yra dar karstas. Pasitraukite bet 15 m atsumu nuo tos vietos, kur jus pripleté i baka degalu,priesjungiant varikli.NERUKYTI!Sio jspejimo nesilaikymas gali sukelti sunkiu kuno suzalojimu.

ISPEJIMAS

Isitikinkite, kad irankyje nera degalu nutekejimo. Jei jus aptiksite nutekejima, tai tegul jusy grandininis pjklas bus pataisytas, pries naudojanji is naujo, kad butu isvengta gaisro ar nudgeimo rizikos.

Visuomet atsargiai dirbkite su degalais ; si medziagali labai lengyai uzsidegti.
Visada maišykite ir pilkite degalus gryname ore, toli nuo bet kokios kibirksties ar liepsnos. Nejkvěpkite degalu garu.
Venkite, kad benzinas ar alyva patektu ant jusu odos.
Ypač venkite bet kokio benzino ar alyvos patekimo i akis. Jei benzinas ar alyva pateko i jusu akis, tai touj pat praplaukite jas švariu vandeniu. Jei jose lieka dirginimas, tuoj pat pasitarkite su gydytoju.
Tuoj pat nušluostykite išsiliejusius degalus.

DEGALU MAISYMAS

JusuPrietaias veikia su 2 taktu varikliu, kuriam reikia benzino ir sintetinés alvvos 2 taktu varikliams misinio.

Maišykite benzina be svino ir alvy 2 taktu varikliams Švariame inde, skirtame benzinui laiktyi.

• Variklis veikia naudojant automobiliams skirta benzina be svino, kurio oktaninis skaicius yra 87 ([R+M]/2) arba didesnis.
  Nenaudokite degalinése parduodamu benzino-alyvos misiniu, butent motociklams, motoreriams ir t.t. skirtu misiniu.
  Naudokite vien tik sintetine alyva 2 taktu varikliams.
  lmaisykite 2 proc. alyvos i benzina, t.y. santykiu 50-1 (2 proc.).
  Pries kiekviena bako pripildyma gerai maiykite dealus.
  Maišykite degalus mazais kiekiais: nemaišykite didesnio nei vienam menesiui skirto degalu kiekio. Taip pat mes recomenduojame jums naudoti 2 taktu varikliams skirta sintetine alva, kurios sudétje yra degalu stabilizatorius.

DEGALU BAKO PRIPILDYMAS (2 pav.)

Isvalykite degalu baka aplink dangtelj bet kokiam degalu uztersimui isvengti.
Létai atsukite degalu bako dangteli, kad sumazintumete slegi ir isvengtumete degalu issiliejimo aplink dangteli.
■ Atsargiai ipilkite degalu misinl baka, vengdami jo issiliejimo.
Pries prisukdami dangteli is naujo, ivalykite tarpikli in isitikkite, kadjis yra geroje bukleje.
Tuoj pat vél užsukite bako dangteli ir tvirtai užverzkite ji ranka. Žūrekite, kad visi išsilliejusiu degalu pédinskai butu nušluostyti. Pasitraukite bet 15 m atstumu nuo tios vietos, kur jus priptylete i baka degalu, pries ijungiant varikli.

Pastaba: Yra normalu, kad variklis išskiria siek tiek dumu pirmo naudojimo metu ir po to.

PJOVIMO GRANDINES IR JUOSTOS TEPIMAS (3 pav.)

Lietuviskai

NAUDIOJIMAS

Naudokite Ryobi alyva pujovimo grandinem ir juostoms, skirtja pujovimo grandinem ir graniniu teptyvams bei turinca tokia formule, kad ji butu efektyvi labai skirtingose temperaturose be skiedimo. Grandininis pjuklas sunaudoja apytikriai viena alyvos baka degalu bakui.

Pastaba: nenaudokite nešvarios, nau naudotos ar užterstos alyvos. Tai galetu sugadinti alyvos siurbli, pjovimo juosta ar grandine.

■ Atsargiai pilkite alyva, pjovimo juostai ir grandinei tepti i alvos baka.
Pripildami degalu baka, kiekviena karta pripildykite in alyvos baka.

PJOVIMO GRANDINES STABDZIO NAUDIOJIMAS (4-5 pav.)

Tikrkite stabdžio veikimä pries kiekviena naudojima.

• Savo dešinës plastakos virsaus ijunkite graninës stabdi, stumdami jtaisa rankai apsaugoti / graninës stabdi pirmyn, kol graninë sukasi savo maksimaliu greiciu.
• lšjunkite pojvimo graníns stabdi, traukdami itaisa rankai apsaugoti / graníns stabdi link priekinés rankenos, kol išgirisite spragtelejima.

ISPEJIMAS

Jei pjovimo grandinés stabdys tucujoau nesustabdo graninés, arba jei reikia laikytji ji naudojimo metu, kadjis pats neisijungtu, tai atneškite savo graninini pjukla i Autorizuota techninio aptarnavimo centra, kadjis butepataisyas, priśnauvodami jj is naujo.

VARIKLIO JUNGIMAS (6-10 pav.)

Prietaiso ijungimas neatliekamas vienodai, jei variklis yra šalts arba karstas.

JSPÉJIMAS

Laikykites is kaires pjovimo juostos puses. Niekuomet neperzenkite granandinio puklo ar pjovimo graninés; niekuomet nesilenkite prie graninés trajektorjos.

• Padékite savo grandinini pjukla ant lygios Žemés ir jsitikinkite, kad jokio daikto ar kliuties nera arti nuo prietaiso, ir nera p jovimo juostos ir graníns palietimo rizikos. Kad isvengtumé trišlaikinio graníns atşipimo, jsitikinkite, kad p jovimo juosta ir grandidé neliecia Žemés.
  Tvirtai laikykite pirekine rankena savo kairija ranka ir padekite savo de sine koja ant galinès rankenos pagrindo.

Šaltas paleidimas:

Perjunkite jungikli padeti "JUNGTA" (I).

Isitikinkite, kad graninés stabdys neijungtas, patraukdami rankos apsaugos itaisa / graninés stabdj atgal.
Panaudokite pasiurbimo pompyte 4 kartus.
Perjunkite droselio svirti iki galo i uzdarytos droselines sklendes padeti (I→I).
Patraukite už starterio lyno rankenéles, kol variklis bus paruostas užsivesti, bet ne daugiau kaip 5 kartus.
Perjunkite droselio svirti tarpine perpus uzdarytos droselines sklendés padeti (1-1).
Patraukite už starterio lyno rankenéles, kol variklis užsives.

Pastaba: leiskite grandinizio pjuklo varikliui sukts, doselio svirciai esant sioje padetye, nuo 15 iki 30 sekundzi priklausomai nuo temperativos.

• Pagaliau perstumkite droselio svirt iki galo i padétj JUNGTA (2).

PERSPEJIMAS

Jei jus neatleidziate akseleratoriaus rankenelés varikliui sulétinti, kai p jovimo graninés stabdys yra ijungtas, jus rizikuojate sugadinti varikli. Niekada nelaikykite akseleratoriaus rankenelés nuspautos, kai p jovimo graninés stabdys yra ijungtas.

Karstas paleidimas:

Perjunkite jungikli padeti JUNGTA (I).
■ Isitikinkite, kad graninés stabdys neijungtas, patraukdami rankos apsaugos itaisa / graninés stabdj atgal.
Panaudokite pasiurbimo pompyte 4 kartus.
Patraukite už starterio lyno rankenéles, kol variklis užsives.

VARIKLIO ISJUNGIMAS (11-12 pav.)

Atleiskite akselatoriaus rankenèle ir leiskite varikliui sulététii. Kad išjungtumete varikli, perjunkite jungikli j padét i ISJUNGTA "Nedékite savo graninizio pjuklo ant zěmès, kol granîne nenustos suktris. Geresnei apsaugai ijunkite granînes stabdi, kai jus nenaudojate savo graninizio pjuklo.

Jei jungiklis neisjungia grandinizio pjuklo, tai perstumkite doselioso svirti iki galo (slopinimas /I→) ir junkite graninês stabdi varikliui isjungti. Jei jungiklis neidizia isjungti grandinizio pjuklo, perjungus ji padetī ISJUNGTA "100", tai pries naodojant savo grandinizio pjukla is nuajo, teguljis bus pataisytas, kad butu isvengta darbo pavojingomis salygomis ir jusq sunkaus suzalojimo.

Pastaba: baige naudoti graninji pjukla, leiskite slegui iseiti, atskdami ir po vel uzsukdami alyvos ir degalu baku dangtelius. Pries padedami graninini pjukla saugojimo vieta, leiskite varikliu atvesti.

Lietuviskai

NAUDIOJIMAS

GREIÇIO REGULIAVIMAS (13 pav.)

• Jei variklis isijungia, sukasi ir pagreiteja, bet nepereina i tuscios eigos rezima, tai pasukite tuscios eigos reguliavimo varztā “T” dešinēn tuscios eigos greicuii padidinti.
• Jei grandine sukasi tušcios eigos režime, tai pasukite tušcios eigos regulavimo varžta "T" kairen greicuisumažinti ir graninés judéjmui sustabdyt. Jei pošio regulavimo graniné vis dar sukasi tušcios eigos režime, tai susisiekite su Autorizuotu techninio aptarnavimo centru, kad ten būtu atliktas reikalingas regulavimas, ir nenaudokite savo grandinizio pjūklo, koljis nebus pataisyas.

ISPEJIMAS

GRANDINE NIEKADA NETURI SUKTIS TUSCIOS EIGOS REZIME. Pasukite tuscios eigos regulavimo varzta "T" kairen tuscios eigos greicii sumazinti ir grandinei susabdyti arba susisiekite su Autorizuotu techninio aptarnavimo centru, kad ten butu atliktas reikalingas regulavimas. Nenaudokite savo prietaiso, kol nebus atliktas taisymas. Besisukanti tuscios eigos rezime pjovimo grandine gali sukelti sunkiu kuno suzalojimu.

STÜMIMO JÉGA IR TRAUKIMO JÉGA (14 pav.)

Reakcijos jega visuomet veikia priesinga kryptimi nei pjovimo graninides sukimosi kryptis. Tokiu budu jums reikia buti pasiruoususiems kontrluoti TRAUKIMO JEGA, kai jus pjaunate atapatinu graninides krastu, ir STUMIMO JEGA, kai jus pjaunate virsutiniu pjovimo juostos krastu.

Pastaba: jusu grandininis pjuklas buvo pilnai isbandytas gamkyloje. Tai normalu, jei ant grandinio pjuklo yra alyvos likuciai.

ATSARGUMO PRIEMONÉS DÉL ATŠOKIMU (15 - 16 pav.)

ISPEJIMAS

Atsokimas atsuranda, kai besisukanti pjovimo grandine paliecia kazkokj daikta pjovimo juostos virsutinnes dalies lygye, arba kai pjovimo juosta suspaudziama ir uzsbilokuja medienoje pjovimo metu. Kai pjovimo juostos virsutinis krastas paliecia kazkokj daikta, pastarasis gali uzepti syti grandine pjaunamoje medziagoje ir vienu akimirksniu sustabdyti ja. Tai sukelia smarku pjovimo juostos atskima aukstynir atgal, vartotojo kryptimi. Taip pat, jei pjovimo grandine suspasta isilgai pjovimo juostos krasto, tai pjovimo juosta irgi galis stipriai atskoti link vartotojo. Kiekvienu atveju jus galite prarasti

savo prietaiso kontrloir sunkiausizuzeisti.

Nesitikekite vien tik apsaugos priemoniu, integruotu i jusu prietaisa. Taip pat jums reikia imtis kitu priemoniu nelaimingu atsitikimur suzalojimu rizikai isvengti. Remkites skirsniu "Bendros saugaus darbo instrukcijos, kad gautumete daugiau informacijos.

PASIRUOSIMAS PJOVIMUI

RANKU PADÉTIS (17 pav.)

ISPEJIMAS

Niekada nekeiskite siame vadove aprasytos ranku padéties (nelaikykite galinés rankenos savo kaire ranka ir priekinés rankenos savo desine ranka) ir venkite bet kokios padéties, kurioje jusu kunas ar jusu ranka patektu grandinés trajektorija.

JSPÉJIMAS

Nepaleiskite akceleratoriaus rankenelés i darba savo kaire ranka ir nelaikykite priekinés rankenos savo de sine ranka. Žiurekite, kad jus niekada nebutumete pjovimo graninides trajektorijoje, kai jus naudojate graninini pjukla.

DARBO PADÉTIS (18 pav.)

Gerai remkites savo kojomis, dirbdami ant tvirtos zemés.
Laiky kite savo kaire ranka gerai iestiaba, kad butumete pasiruose kontrluoti atsokima.
Laikykites is kairés pjovimo juostos pusès.
Jusu nyksciai turi palaikyi apatine rankenu dalj.

DARBO PLOTAS (19 pav.)

Pjaukite tik mediana ir medziagas, pagamintas medienos pagrindu. Nepjaukite tolio, plastiko, akmenu ur bet kokios kitos statybos medziagos.
Niekada neleiskite vaikams naudoti jusu grandinizio pjuklo. Neleiskite ne vienam zmogui naudoti jusu grandinizio pjuklo, jam neperskaicius sio naudojimo vadovo ir negavus instruciju, kuri reikia visiskai saugiam sio jrankio naudojimui.
- Laiky kite bet koki kita Žmogu (padejéjus, lankytojus, vaikus) bei gyvulius tam tikru SAUGOS ATSTUMU nuo darbo proto. Kirtimo veiksmu metu saugos atstumas turi buti bent lygus arba dvigubai ilgesnis nei aukšciausiu darbo proto medžiu aukstis. Rastu pjaustymo veiksmu metu laiky kite bent 4,5 m atstum tarp kiekvieno darbininko.
Gerai stovekite ant savo koju ir ant tvirtos zenems, kad isvengtumete pusiausvyros praradimo darbo metu.
Nelaiykite grandinino pjuklo auksiau krutines lygio, kadangi toku atveju sunku kontrluoti grandinini pjukla atskimo atveju.

Lietuviskai

NAUDIOJIMAS

• Nekirkskite medžio, esančio arti nuo elektrós linjos ar pastato. Tegul profesionalai atlieka tokio povudžio darba.
• Naudokite savo grandinini pjukla tik kai gana šviesu, ir kai matomumo pakanka, kad jus galétumete gerai matyi, kaj jus darote.

PAGRINDINIAI NAUDOJIMO / PJOVIMO BUDAI

Pries pradedami dideli pjovimo darba, pasitreniruokite pjauti mažus gabalus, naudodami skirtingus budus, kad priprastumete prie savo graninio pjuklo.

Užimkite teisinga padétj, veidui esant priešais gabala, gran帝国 pjūklui veikiant tusćios eigos režime.
Kaip tik pries pradedami pjovima, pasiekite maksimalu variklio greit, spaudziami akteleratorius rankenèle iki galo.
- Praděkite pjauti, laikydami granandinípjuklá pries gabalá.
Tegul variklis sukasi pilnu greiciu viso p jovimo metu.
Lieskite grandinei atlikti "visa darba" ir tik svelniaia spauskite zemyn. Jei jus forsuojate p jovima, tai rizikuojate sugadinti pjovimo juosta, granidine ar varikli.
Kai tik p jovimas baigtas, atleiskite akselatoriaus rankenèle ir leiskite varikluii suléteti. Jei leidziata grandininiam pjuklui suktsipiln greciu be apkrovos, tai jus rizikuojuate pries laika sudeveti p jovimo grandine, juosta ir varikli.
Nespauskite grandinizio pjuklo p jovimo pabaigoje.

MEDZIU KIRTIMAS - PAVOJINGOS SALYGOS (20 pav.)

ISPEJIMAS

Nesiimkite medzi kirtimu stipriu veju arba smarkiu krituliu metu. Palaukite, kol klimatines salygos nebebus pavojingos.

Medzio kirtimo metu svarbu laikytis tolesniu instrukciju, kad butu i'svengta sunkiu kuno suzalojimu rizikos.

Naudodami ši jranki, davěkite akiu ir ausu apsaugos priemones bei šalma (A).
Nekirksite labai palinkusio medzio arba dideliu medziu, kuriu sakos supuvusios ar negyvos, kuriu zievte atiskiria, arba medzio, kurio kamienas yra tušciaviduris. Tokius medzius, pries pjaunant, reikia nustumi ar nutraukti ant zemès naudojan kokia nors statybos masina.
Atsižvelkite i dideliu šaku (B) pasiskirstyma ir svori.

Nuvalykite krumus aplink medj, kur reikia nukirsti (C).
Nekirskite medzio, esancio arti nuo elektros linijos arba pastato (D).
Atsižvelkite i medzio posvyrio krypt (E).
- Patikrinkite, kad medis neturi suluzusi ar negyu saku, kurios galetu nukristi ir trenkti jus kirtimo metu (F).
Pjovimo metu reguliarai ziurekite medzio virsun, kad jsitikintumete, jogjis nukris numatya kryptimi.
Laiky kite lankyojus tam tikru saugos atstumu (G) (bent dvigubas medzio aukstis).
Numatykite, kuriya puse jus pasitraukite medzio kritimo metu (H).
- Jei medis prada eda kristi kita kryptimi, arba jei grandininis pjuklas yra suspaustas ar patrauktas medzio kritimo metu, tai meskite granandinij pjukla in greitai pasitraukite! Prieš kirsdami medj, atsižvelkite j véjo kryptj.
- Nekirskite medzio, esancio arti nuo elektros liniju arba pastatu, kurios gali paliesti šakos ar pats medis kritimo metu.
- Jei zemés sklypas yra nuozulnus, tai visuomet bukite zemés sklypo virsuje, kadangi yra rizika, kad medis po kirtimo nusris ar nuslys nuo šlaito apacion.
Nuimkite nuo medzio nuolauzas, akmenis, zievés gabalus, vinis, kabliukus ir geležine viela vietose, kur ketinama atlikti povjima.

ISPEJIMAS

NEKIRSKITE medzio, esancio arti nuo elektros liniju arba pastatu, kurios gali paliesti sakos ar pates medis kritimo metu.

MEDZIUKIRTIMO METODIKA (21-24 pav.)

1. Numatykite, i kuria puse jus pasitrauksite medzio kritimo metu (arba keleta pasitraukimo variantu numatyto kelio blokavimo atveju). Nuvalkyite planta, esanti betarpiiskai arti medzio, ir jsitikinkite, kad toje vietoje, kur jus numatete pasitraukti, nera kliuci. Nuvalkyite sia planta apie 135^ kampu nuo numatytos kritimo linjos (A).
2. Atsižvelkite i veo jęga ir krypti, i medzio posyvr i pusiausvyra bei i dideliu šaku buvimo vietas. Visi sie faktoriai gali paveikti krypti, i kurja nukris medis. Nebandykite nukirsti medžio pagal kitā linija nei prigimtiné kritimo linija (B).
3. Padarykite iispjova apie 1/3 medzio kamieno diametro is tos puses, kur medis nukris (C). Darykite iispjovos ipjovas toku budu, kad jos perkirstu kritimo linija staciuju kampu. Ispjova reikia isvaltyi, kad granandinian pjuklui butu palikta horizontali prieiga. Kad isvengtumete granandinio pjuklo suspaudimo medzio svoriu, visuomet pradekite nuo apatines ipjovos.

Lietuviskai

NAUDIOJIMAS

1. Atlikite pagrindinji pvj(D) tiesiai horizontalai, bent 5 cm aukšciau išpovos horizontalines ipjovos.

Pastaba: Niekada nepjaukite iki pat ispjovos. Visada palikite medzio dalj tarp ispjovos ir pagrindinio pjuvio (apie 5 cm arba 1/10 medzio kamieno diametro). Sis plotis vadinamas "uztura" (E). Jis kontroliujoa medzio kritima ir kludo jam nuslysti j sona, pasisukti aplink asi ar nukristi nuo kelmo.
Dél didelio diametro medziu, nutraukite pagrindinji pjüvi priesai, kad ji bus pakankamai gili, kad sukeltu medzio kritima ar jo nusédima ant kelmo. Po tojedkite medinius ar plastmasinius kirtimo pleistus (F) ipjova tokiu budu, kad jie nepaliestu granides. Pamažu ivarykite juos, kad padarytumete sverta ant medzio.
5. Kai medis pradeda kristi, išjunkite graninini pjukla ir tuoj pat padekite ji ant zemes. Pasitraukite j sal Numatytoje vietoje, tikrindami, kad medis nekrenta jusu kryptimi.

JSPÉJIMAS

Pagrindinis pjuvis niekada neturi pasiekti iispjovos. Uztura kontrluoja medzio kritima: tai yra medzio dalis, paliekama tarp iispjovos ir pagrindinio pjuvio.

ATRAMOS ŠAKNU PJOVIMAS (25 pav.)

Atramos šaknis yra didele šaknis, išeinanti iš medžio kamieno ir pasiekianti Žeme. Prieš imdamiesi medžio kirtimo, nupjaukite jo doideles šaknis. Visç pirma atlikite horizontaline ipjova (A) atramos šaknyje ir po to vertikalia ipjova (B) statmenai. Pašalinkite taip nupjauta dalí (C) is darbo vietos. Pašaline atramos šaknis, imkitës medžio kirtimo. Remkitës sio vadovo skirsi niu "Medžiu kirtimo metodika".

RASTU PJAUSTYMAS (26 pav.)

Savoka "rastu pjaustymas" reiskia nukirstu medziu supjovima norimu ilgu.

Pjaukite tik viena rasta venu metu.
- Padékite mžus gabalus ant pastovu arba ant kito gabalo jiems supjaustyi.
- Laiky kite darbo plota isvaltya. Isitikinkite, kad joks daiktas negali paliesti pjovimo juostos krasto ar graninés pjovimo metu: tai galetu sukelti atskimaj (A).
Rastu pjaustymo metu laikykites slaito virsuje, kad rastgalai negalétu nusristi jusu kryptimi.
Kartais negalima iśvengti graninés suspaudimo (naudojant standartinius pjovmo budus), arba sunku numatykt krypti, i kuria nupjautas gabalas nukris kitā karta.

RASTU PJAUSTYMAS NAUDOJANT PLEISTA (27 pav.)

Jei kamienas turi pakankama diameter, kad butu galima ideti kirtimo pleista (B) nepalieciant grandines, tai naudokite plesta atvertai ipjovai palaikyi ir graninés suspseudimiu i'sengti.

TEMPTU RASTU PJAUSTYMAS (28 pav.)

(C) VIENAME GALE PAREMTAS RASTAS

(D) ABEJUOSE GALUOSE PAREMTAS RASTAS

Attikite pirma ipjova (E) iki 1/3 rasto storio ir po to antra ipjova iki 2/3 rasto storio (F) iš kitos pusës. Pvjovimo metu rastas turës tendencija linkti. Grandininis pjuklas gali buti suspaustas ar užpleistioutas raste, jei jus darote pirma ipjova gilene nei trečdalis jo diametro.

Ypac atkreipkite demesi i itemptus rastus (G), kad isvevengtumete pjovimo juostos ir grandinés suspaudimo.

RASTU PJAUSTYMAS IS VIRSAUS (29 pav.)

Praděkite iš rasto virsaus, pjaudami ji apatine pjovimo juostos dalimi. Švelniai spauskite Žemyn. Saugokités, šiu atveju granininis pjuklas turés tendencija judeti i priékji.

RASTU PJAUSTYMAS IS APACIOS (30 pav.)

Pradékite pjauti rasta is apacios, naudodami virsutine pjovmu juostos dal. Svelniai spauskite aukstyn.

Grandininis pjuklas tirues tendencija buli stumias atagal link jusu. Bukite pasiruose siai reakcijai ir virtai laikykite grandinini pjukla, kad išlaikytumete jo kontrôle.

SAKU GENÉJIMAS IR RETINIMAS (31-32 pav.)

Dirbkite letai, laikydami saver goninini pjukltavtirtai abejomis rankomis. Ziurekite, kad visada islaikytumete saver pusiausvyra.
Bukite geru atstumu nuo sakok, kuria jus pjaunate. Pjaukite sakaka, stovedami priesingoje kamieno atzvilgui puseje.
- Nenaudokite savo grandinio pujklo ant kopéciu: tai labai pavojinga. Tegul profesionalai atlieka tokio podbuzio darba.
Nelakykite grandinino pjuklo auksicau krutinnes lygi, kadangi toku atveju sunku kontrluoti grandinji pjukla atskimo atveju.

ISPEJIMAS

Niekuomet nelipkite i medi jo šakai nupjauti ar nugeneti. Nenaudokite saverdininio pjklo, stovédami ant kopéciu, pagialo arba bet kokioje nestabilijoce padetye, kuri sukeltu jusup pusiausvyros ir/ar prietaiso kontroles paradimo rizika

Lietuviskai

NAUDIOJIMAS

Kai jus genite sakas, svarbu neatlkiti galutinio pjuvio isilgai kamiero arba pagrindines sakos, pries tai nenupivovs sakos galo jos svoriui sumazinti. Tai neleidzia zievei plysti kamiero lygyje.

1. Pirma atlikite p jovima iš apacios iki 1/3 skersmens (A).
2. Po to atlikite pjovima is virsaus, kad saka nukristu (B).
3. Atlikite galutine pjv išgilai kameno, létai nuleidžiami pjovimo juosta, kad pjv bis būt svarus. Tad zieve gales atgimti.

ISPEJIMAS

Jei šakos, kurias reikia išretinti, yra aukšciau krūtīnes lygio, tai paveskite profesjaluni užsiimi tišuo retinimu.

"BOTAGU" PJOVIMAS (33 pav.)

"Botagas" (A) yra šaka, iš dalies išrautas kelmas arba medelis, kuri sulenkéKitas medzio gabalas tokiu budu, kadjis staiga išsitiesia, kai pjanamas arba nuimamas medzio gabalas, kuris ji sulaiko. Iš dalies išrautas nukirsto medzio kelmas kelia didele rizika išsitiesti ir sugrižti vertikalia padetj pjauant, kadjis butu atskirtas nuo kamieno. Démesio "botagams"-jie pavojingi.

JSPÉJIMAS

"Botagai" yra pavojingi, nes jie gali trenkti i jus ir privestvi prie to, kad jus prasite grandinio pjuklo kontrole, o tai gali sukelti sunkius ar mirtinus suzalojimus.

TECHNINIS APTARNAVIMAS

ISPEJIMAS

Daliu pakeitimo atveju reikia naudoti vien tik originalias atsargines dalis. Bet kokios kitos atsarginés dalies naudojimas gali sukelti pavoju arba sugadinti gaminj.

ISPEJIMAS

Visada dévěkite saugos akinius ar apsauginius akinius su sóniainis skydeliais, kaj jus naudojate elektrín [ranki ]arba kai valote ji, naudodami oro urkirsklè. Jei darbas sukelia dulkes, tai irgi dévěkite apsaugini veido skydeli ar kauke.

BENDRAS TECHNINIS APTARNAVIMAS

Nenaudokite tirpikliu plastikinéms dalims valtyi. Parduotuvese parduodami tirpikliai gali sugadinti dauguma plastmasiu. Naudokite švaru skudra nešavarums, dulkéms, alyai, tepalui ir t.t. valtyi.

JSPÉJIMAS

Niekuomet neleiskite stabdžio skysciui, benzinui, benzino pagrindu pagamintiemi produits, skvarbioms alyvms ir t.t. kontaktuoti su plastmasinemis dalimis. Sie cheminaii produktari turi medziagu, galinci sugadinti, susilpinti ar sunaikinti plastmase.

TEPIMAS

Visi sio prietaiso guolia buvo patepi esant aukstam tepalu kiekro rodkliui, ir to pakanka visam prietaiso ekspoatavimo laikui normaliomis naudojimo salygomis. Vadinasi, nereikia jokio papidomo tepimo.

PJOVIMO JUOSTOS IR GRANDINÉS PAKEITIMAS (34-43 pav.)

PAVOJUS

Nejrange pjovimo juostos, grandines, variklio gaubto ir krumplines pavaros gaubto, niekuomet nejjunkite variklio. Jei vienos iš šiu daliu nera savo vietope, tai krumpline pavara gali buti ismesta arba sprogti, o tai gali sukelti sunkiu kuno suzalojimu.

JSPÉJIMAS

Kad iśvengtumété sunkiu kūnó suzałojimu rizikos, prāsōm perskayti yiki galo irgerasoprastis visāsī miāskrsvnyi iśděstyas saugos instrukcijas.

Pries tvarkydami savo grandinini pjukla, visada perjunkite jungikli padeti ISJUNGTA "
Isitikinkite, kad graninés stabdys neijungtas, patraukdami rankos apsaugos itaisa / graninés stabdj atgal.

Pastaba: pakeisdami pujivo mujsta ir granidine, visada naudokite gamintojo recomenduota pujivo mujsta ir granidine.

Dirbdami su pjovimo grandine ir juosta, mvekite pirstines. Sios dalis yra astrios ir gali tureti serpetu.
Išimkite p jovimo juostos montavimo varžtus, naudodami esanti komplekte kombinuota rakta.
Nuimkite krumplines pavaros gaubta.
- Nuimkite p jovimo juosta ir grandine.
Nuimkite sena grandine nuo piovimo juostos.
- Padarykite kilpa is naujos graninés ir iispainiokite visus mazgus. Dantys (A) turi buti nukreipti graninés sukimosi kryptimi (B). Jei jie nukreipti priesinga kryptimi, tai apverskite jusu padaryta kilpa.
Idékite judesio perdavimo grandis (C) i pjoyimo juostos kreipiantiji bēgel (D), kaip ilustruoja 38 paveikslas.
Pjovimo grandine turi sudaryti kilpa pjovimo juostos užpakalyje.

Lietuviskai

TECHNINIS APTARNAVIMAS

Laiky kite pjoivo grandine savo vietoje ant juostos ir apvyniokite kilp aplnk krumpliarati (E).
- Sureguliukite pjovmu juostaqtokiu budu, kad strypai patektu ilga skyle, esancia uz juostos.

Pastaba: Uždédami pojovimo juosta ant strypu (F), jsitinkite, kad reguliavimo itaisas (G) yra graninés itempim oäss (H) skleje.

Sugržinkite i vieta sankabos gaubta (I) ir juostos montavimo varztus (J).
- Priveržkite montavimo varžtus ranka. Reikia, kad pojvimo juosta bute galima pajudinti graninés [tempimo regulaimui jgalini].
ltempkite grandine, pasukdami grandinés itempimo varzta (K) i de sine, kol grandine bus visiskai sureguliuota ant pjovimo juostos, o judesio perdavimo grandys teisingai jdetos juostos kreipiantji begeli.
Siek tiek pakelkite priekini pjovimo juostos gala, kad isitikintumete, jog pjovimo granidine neatsiskiria nuo juostos.

Jei tarp pjovimo grandinés ir juostos yra laisvoji eiga, tai atleiskite pjovimo juostos gala ir pasukite grandinés itempimo reguliavimo varzta puse apsisukimo i deine. Kartokite sivksma, kol laisvosios eigos nebebus.
Palaiky kite pjoivo mu joustos gal ir tvirtai priverzkite juostos montavimo varztus.

Grandine yra teisingai jtempta, kai nebera laisvosios eigos apatinio juostos kastra lygyje, ir kad ji sureguliuota, bet gali buti pasukta ranka neuzsikrstant. Isitikinkite, kad pjovimo graninés stabys nejungtas.

Pastaba: jei granidine yra per suverzta, tai ji nesuks. Truputi atsukite pjovimo juostos varztus ir pasukite itempimo regulavimo varzta ketvirti apsisukimo kaire. Palaikykite pjovimo juostos galir tvirtai priverzkite juostos montavimo varztus is naujo. [sitikinkite, kad granidine sukasi neuzsikirstant.

GRANDINÉS [TEMPIMO REGULIAVIMAS (44-46 pav.)

JSPÉJIMAS

Niekuomet nelieskite ir nereguliuokite savo
grandines varikliui veikiant. Grandine yra labai
astri. Visada muvekite apsaugines pirstines, kai
jus atliekate savo granandinio pjuklo technini
aptarnavima.

Pries reguliodami grandines itempima, isjunkite varikli.
■ Lsitikinkite, kad pjovimo graninés montavimo varztus galima atsukti ranka.
- Pasukite grandidés itempimo reguliavimo varžta i desine grindinei is naujo tempti.

Pastaba: esant saltai grandinei, ji yra teisingai tempta, kai nebera laisvosios eigos apatinio juostos krasto lygyje, ir kad ji sureguliuota, bet gali buti pasukta ranka neuzsikertant.

ltempkite grandine is naujo kiekviena karta, kai judesio perdavimo grandys (A) kaba zeniau pjovimo juostos apatnio kreipiancjo begelio.

Pastaba: grandinés temperatura dideja naudojimo metu. Teisingai temptos karstos graninés judesio perdavimo grandys nusvyra apie 1,25 mm zemiau pjovimo juostos kreipianchiojo begelio. Kad būtu nustatytas tinkamas karstos graninés (tempimas, galma nudoti kombinuoto rako gala.

Pastaba: naujos graníns turi tendencia išsitemipti. Reguliariai kontrluokite graníns itempima ir tempkite ja is naujo kiekviena karta, kai to reikia.

PERSPEJIMAS

Karstoje bukije itempta grandé gali pasirodyi terempta, jai atvesus. Patikrinkite i tempima saltoje bukije pries tolesni naudojima.

PJOVIMO GRANDINÉS TECHNINIS APTARNAVIMAS (47-48 pav.)

PERSPEJIMAS

Pries tvarkydami savo graninini pjukla, patikrinkite, ar jungiklis yra padetyte "ISJUNGTA"

Naudokite savo graninini puklia tik su grandine, kuri pasizymi silpna tendencija atskti. Teisingai prizurint ja, si greito pjovimo graninde sumazina atskimo rizika.

Teisingai priziurekite savo granidine, kad gautumete tvarkingiair greita pjovima.

Reikia galasti pjovimo grandine, kai išeinançios drožlés yra mazos ir purios, jei tenka forsuoti pjovimo metu, arba jei granîné pjauna tik viena puse. Pjovimo granînés techninio aptarnavimo metu atkreipkite démesi | šiuos punktus :

■ blogas šoninio krašto galandimo kampas gali padidinti atšokimo rizika.
gylio ribotuvu laisvaja eiga (A):

• kuo didesné glyio ribotuvu laisvoji eiga, tuo didesné ir atšokimo rizika.

• atvirksiai, nelabai gilus reguliavimas sumazina
  pjoyimo kokybe.

• Jei dantys paliecia tokius kietus daiktus kaip vinis ar akmenis, arba susidevjo del purvo ar smelio, esancio ant medzio, tai paveskite savo graninés galandima Autorizuotam techninio aptarnavimo centrui.

Pastaba: Gražindami grandine i savo vieta, patikrinkite, ar krumpliaratis (B) nera susidévêjes arba sugadintas. Jei ten yra susidévèjimo ar sugadinimo požymiai, teguljis bus pakeistas Autorizuotame aptarnavimo centre.

Lietuviskai

TECHNINIS APTARNAVIMAS

Pastaba: jei visiskai nesuprantate toliau iδdestytos pjovimo grandines galandimo proceduros, tai tegul jusu pjuklo grandine bus išgalasta Autorizuotame aptarnavimo centre, arba pakeiskite ja grandine su maza atskimo tendencija.

GRANDINES DANTU GALANDIMAS (49-52 pav.)

Danties aprasymas :

(A) Reziklis
(B) Soninis krastas
(C) Gylio ribotugas
(D) Peda
(E) ldba
(F) Kulnelis
(G) Akuté
(H) Virsutinis krastas

Isitikinkite, kad jus galandate visus dantis tou pačiu kampu ir ilgu, nes tik vienodi dantys leidžia pasiekti greita pojiva.

ISPEJIMAS

Grandinye labai astri. Visada muvekite darbines pirstines, kaj uims reikia atlikti povimo granindes technine aptarnavima. Taip jus isvengsite suzaolojmu rizikos.

Pries galandami grandine, itempkite ja. Tuo tikslu remkites skirsiu "Grandines tempio reguliavimas".
- Naudokite apvalia 1,6 mm diametro dilde su rankena (nera komplekte). Visada galaskite dantis pjoyimo graninés vidurio lygyje.
Laiky kite dilde vienu lygiu su virsutiniu donties reziklio krastu. Neleiskite dildei linkti ar svryuoti.
Spausdami svelniai, bet tvirtai, galaskite link priekinio danties kampo.
Siek tiek pakelkite dilde, kiekviena karta judindami ja atgal.
Atlikite keleta dildymo judesiu ant kiekvieno danties réziklio. Galaskite visus kairés pusés dantis (A) ta pacia kryptimi. Po to pereikite i kitā pusé ir galaskite desines pusés dantis (B) priesinga kryptimi.
Pašalinkite liekanas, kurios prilipo prie dildès, metaliniu šepečiu.

PERSPEJIMAS

Blogai iśgalaşa ar atsipusi granindi gali sukelti per deli j variklio greitj pjovmo metu, o tai gali sugadinti variki.

ISPEJIMAS

Blogas grandinés galandimas padidina atšokimorizika.

ISPEJIMAS

Jei jus nekeiciate ar netaisote sugedusios grandines, tai jus statote save l sunkiu kuno suzaoljmu pavoju.

VIR'SUTINIO KRAŠTO GALANDIMO KAMPAS (53 pav.)

(A) - TEISINGAS 30^ - Ant dildziu rankenu yra zymes dildei teisingai nukreipti, kad bute gautas teisingas kampas virsutinio krasto atzvilgui.
(B) - MAŽESNIS NEI 30^ - Skersiems pujivam's
(C)- DIDESNIS NEI 30^ - Ploni a'smenys greitai atsimpa.

SONINIO KRAŠTO KAMPAS (54 pav.)

(D) - TEISINGAS 80^ - Kampus, kuris susidaro, jei jus jedate j dildes rankena gero diametro dilde.
(E) - KABLIUKAS - Užsikabina uz medienos in greitai atsimpa, padidina atšokimo rizika. Atsiranda iš per mazo diametro dildés naudojimo ar per Žemlaikymo.
(F) - GALINIS KAMPAS - Reikalauja per didelès judejimo pirmyn jégos, sulkelia per dideli pujivo juostos in granínsus susidévjiima. Atsiranda is per didelio diametro dildes naudojimo ar per auksto laikymo.

GYLIO RIBOTUVU LAISVOJI EIGA (55-57 pav.)

Laiky kite 0,6 mm gylio ribotuvu laisvaja eiga (A). Naudokite gylio mata ribotuvu laisvajai eigai patikrinti.
Tikrinkite gylio ribotuvu laisvaja eiga po kiekvieno grandines galandimo.
Naudokite plokšica dilde (B) (néra komplekte) ir galandimo mata (C) (néra komplekte) visiems ribotuvams vienodai nudildtyi. Naudokite 0,6 mm mata. Nudilde kiekviento gylio ribotuvo lygi, sugrazinkite jam pradine forma, apvalindami priekj. Ziurekite, kad nesugadintumete gretimas judesio perdavimo grandis dildes krašeliu.
Reikia nudildyi gylio ribotuvus plokšica dilde ta kryptimi, kuria buvo nudildyi gretimai dantys naudiojan apvali dilde. Žurkite, kad plokšica dilde nepaliestu priekines grandziu pusés gylio ribotuvu suregulavimo metu.

PJOVIMO JUOSTOS TECHNINIS APTARNAVIMAS (58 pav.)

PERSPEJIMAS

Isitikinkite, kad pjovmo graninde ijsjungta pries bet koki graninino pjuklo techninio aptarnavimo darba.

Apverskite pjoyimo juosta po kiekvienos naudiojimo savaitës, kad perskirstumete susidévëjima dviem pusëms ir tokiu būdu pasiektumete maksimalu eksploatavimo laika. Po kiekvieno naudiojino valykite pjoyimo juosta i tikrinkite, ar ji nera susidévëjusi arba sugadinta.

Deformacjos ir serpesos ant kreipianciu j begeli yra normalios susidevjejmo pasekmes. Tokius defektus reikia sumazinti naudojan dilde, kai tik jie atsiras.

Lietuviskai

TECHNINIS APTARNAVIMAS

Reikia pakeisti pjovimo juosta siais atvejais:

jié kreipianciuji begeliu vidus yra susidevejes tokiu mastu, kad grandine gali gulti ant sono;
ji iskreivinta;
jié kreipiantieji begeliai sutrukeino arba suluzo;
jié kreipiantieji bégeliai pakrypo.

Taip pat tepkite pjovimo juosta kiekviena savaite, ipurksdami tepala tam tikslui numatyta anga. Apverskite pjovimo juosta ir patikrinkite, kad angose (A) ir ant kreipiancoioo granides begelio nera nesvarumu.

ORO FILTRO VALYMAS (59-60 pav.)

PERSPEJIMAS

Pries grazindami dalis i savo vietas, jsitikinkite, kad oro filtras teisingai rengtas savo vietoje korpuse. Nieukomet neleiskite varikiui suktis be oro filto - tai gali sugadinti varikli.

KARBIURATORIAUS REGULIAVIMAS (61-63 pav.) Pries imdamiesi karbiuratoriaus regulivimo:

Ilsvalkyite starterio gaubto ventiliacijos angas, naudodami sepeti arba suspaustora.
Isvalykite oro filtra (A). Remkites skirsniu "Oro filtro valymas".
Pries imdamiesi tusios eigos regulavimo, leiskite varikliui sukties kelias sekundes.

ISPEJIMAS

Klimatinës salygos ir aukstis gali paveikti karbiuratoriaus veikima. Reguliuodami karbiuratori, neleiskite lankytojams prsiartinti prie grandinini pijklo.

Tuscios eigos reguliavimas

Tuscios eigos reguliavimas leidzia pakeisti voztuvo atidarymo laipsnj, kai atleista akteleratoriaus rankenèle.

Reguliavimas:

Pasukite tuscios eigos regulavimo sraigta "T" i desine tuscios eigos greiciui padidinti.
- Pasukite tuscios eigos reguliavimo sraigta "T" | kaire tuscios eigos greiciui sumazinti.
Atlikite bandomaji pjovima ir po to sureguliuokite didelio ipurskimo rezimo varztah, kad gautumete gesene pjovimo galia (ne tam, kad sureguliuotumete maksimalu greiti). Didelio ipurskimo rezimo varztaj negalima pasukti daugiau ne ketvirci apsisukimo.

ISPEJIMAS

GRANDINE NIEKADA NETURI SUKTIS TUSCIOS EIGOS REZIME. Besisukanti tuscios eigos rezime pjovmo grandine gali sukelti sunki kuno suzaoljmu.

STARTERIO VALYMAS (62 pav.)

Naudokite sepeti arba suspausta or, kad laikytumete starterio gaubto ventiliacjos angas (B) svarias.

KARBIURATORIAUS APSAUGOS NUO UZŠALIMO MECHANIZMAS (64-65 pav.)

Grandininis pjuklas aprupintas ventilacijos anga, esanca i desinnes cilndro gaubt puses, kuri perduoda is variklo iseinanti karsta orak linkaruratoriaus, kad butu isvengta uzsalimo rizika salto oro mueta nuadojimo atveju. Jeia naudojate grandinini pjukla temperaturai esant tarp 0^ ir 5^ ir esant aukstam dregnumui, tai karbiuratoriije gali susidaryti ledas. Tai salygotu variklio suletejima ir/ar veikimo sutrikimus. Kai naudojate savo grandinini pjukla tokiomis salygomis, pries pradedami darba, pasirinkite apsaugos nuo uzsalimo rezima.

Kad pasirinktumete apsaugos nuo užsalimo režima:

Perjunkite jungikli padeti ISJUNGTA "
Nuimkite oro filtrskyreliodangteli (A).
Nuimkite oro filtra.
Pakelkite starterj (E), kad išimtumete jj is cilindro gaubto (C).
■ Atsukite penkis varztus, laikancius cilindra savo vietoje. Nuimkite cilindro gaubta.
Nuimkite dangteli (D), esanti i s desines cilindro gaubto pusés, paspausdami jj.
Apverskite ši dangteli tokiu budu, kad irasas "Snow" atsirastu virsuje, ir po to sugrazinkite ji i savo vieta.
Sugrazkite cilindro gaubta i vietar vel uzsukite varztus, kurie jj laiko.
- Sugražinkite starterj, oro filtra ir oro filtro dangtelji vieta.

ISPEJIMAS

Visada gražinkite tā dangteli i normalaus nauodojimo padeti ("Sun"), jei nera salcio rizikos. Jei naudosite graninini pjkla apsaugos nuo užsalimo rezime esant akstesnei temperatūrai, tai yra rizika, kad variklis negales teisingai sukti.

VARIKLIO VALYMAS (66-67 pav.)

Reguliarai valkyite cilindro (B) ir smagracio (A) angas, naudodami suspausta ora arba sepeti. Nesvarumbuvimas cilindre gali sukelti pavojinga variklio perkaitima.

ISPEJIMAS

Niekuomet neleiskite grandiniam pjuklui veikti,iei vienos iš daliṇera teisingoje Vietoje,ypac variklio gahto arba startero gahto. Kai kurios dalys gali kartais lužti ir buti ismestos.Paveskite tiktai Autorizuotam techninio aptarnavimo centru taisyi krumpliaratjir sankaba.

Lietuviskai

TECHINIS APTARNAVIMAS

Pastaba: jei konstatuojate savero prietaiso galios praradima, tai galbut nuodegu nuosedesursupvino ismetamaji vamzdi arba duslintuva Reikia i'salyti sias nuosedesa, kad variklis vel atgautu savro pradine galia.

DEGALU FILTRO BUKLES PATIKRINIMAS (68 pav.)

Regulariai tikrinkite degalu filtra (B). Pakeiskite jj, jei jis yra purvinas arba sugedes.

UZDEGIMO ZVAKES PAKEITIMAS (69 pav.)

Sio prietaiso variklis veikia naudojant uzdegimo zvake Champion RZ7C arba NgK CMR7H su 0,64 mm elektrodo atsumu. Keiskite jau kas 50 naudojimo valandas arba prireikus dazniau tokio pat tipo zvake.

■ Atsukite Žvake, sukdami ja i kaire su rakto pagalba (A).
Išimkite Žvake.
- [dekite nauja,žvake i sriegiuota skyle ir užsukite ji i desine ranka. Pagaliau tvirtai priverzkite ja raktu (B).

Pastaba: ziurekite, kad trumpai nesujungtmete uzdegimo zvakés lado: tai tikrai sugadintu prietaisa.

KIBIRKSCIU GESIKLIO GROTELIU IR DUSLINTUVO KONTROLE / VALYMAS (70 pav.)

Duslintuvas aprupintas kibirksciu gesiklio grotelemis. Defektines kibirksciu gesiklio groteles gali sukelti gaisro rizika. Groteles gali uzsitersti netgi normalaus naudojimo metu. Reikia tikrinti jas kiekviena savaite ir isvalyi, kai tik to priereis. Visuomet laikykite duslintuva ir kibirksciu gesikli geroje buklje.

lsitikinkite, kad pjuklo pado atrama visada teisingai sumontuota ant grandininio pjuklo.

JSPÉJIMAS

Duslintuvas yra labai karstas grandinizio pjuklo naudiojimo metu ir po to. Kad išvengtumete sunkiu sužalojmu rizikos, venkite bet kokio kontakto su duslintuvu.

Leiskite duslintuvui atvesti.
- Nuiimkite varztus Torx (E) ir 8 mm verzles (D), kurie laiko duslintuvo gaubta savo vietoje; nuiimkite gaubta (C) ir kibirkšciu gesiklo grotes (A).
- Jei kibirkšciu gesiklo gretoles yra purvinos, tai švalykite js metaliniu sepeteliu. Pakeiskite kibirkšciu gesiklo gretoles, jiel osskilo arba sugedo.
Nuimkite duslintuva (B)
Naudokite plokščia atsuktuva nuodegu nuosédoms iš ventilaciños angu pašalinti.
Taip pat nušluostykite nuodegu nuosédas, susikaupusias ant duslintuvo ventilaciños angu ir ant

Nuimkite sankabos gaubta ir isvalykite grandinés stabdžio dalis (A). Patikrinkite stabdžio juostos (C) susidévějimo laipsni ir pakeiskite ja, jei ji yra pernelyg susidévějusi arba deformuota. Juostos plotis neturi buti mažesnis kaip 0,6 mm. Vadinasji neturi susidévét daugiau nei perpus.
Laiky kite grandines stabdizio mechanizma visada svaru (B) ir lengvai tepkite stabdizio smnyra (B).
Atlikem remonta arba valyma, sistemingai tikrinkite grandinés stabdžio veikima. Remkites sio vadovo skirsiu "Pjovimo graninés stabdžio naodijmas", kad gautumete daugia informacijos.
- Kontroliuokite grandines gaudytuvo (D) bülke in pakeiskite jj, jeijis sugedo.

ISPEJIMAS

Netgi kasdien valant mechanizma, nejmanoma garantuoti pjoyimo graninés stabdzio patikimumo lauko salygomis. Laikykites pjoyimo instrukciju.

GRANDININIO PJUKLO SAUGOJIMAS (1 MENESIUI ARBA ILGIAU)

Ispilkite visus bake likusius degalus inda, officialiai skirta benzinui laikyti.
Leiskite varikliui sukdis, koljis sustos. Tai leidzia pasalinti visus degalus, kurigalétu igaruoti ir paliki sakingas nuosedas konture.
Panaudokite pasiurbimo pompyte keleta karti, kad isvalytumete visus likusius degalus is karbiuratoriaus.
Ispilkite visa, pjovimo juostai ir grandinei skirtia alyva i inda, officialia skirta alyvai laikyti.
Kruopschiai isvaly kite grandinini pjukla.
Saugokite jj gerai védinamoje, vaikams neprieinamoje vietoje.

Pastaba: nelaikykite savo graninini pjklo artu nuo toki korozija sukelianci reagentu kaip chemines sodininkystes medziagos arba druskos, naudojamos pries apledejima.

Vadovaukités ISO standartais ir vietinemis taisyklemis dél degalu saugojimo ir manipuliavimo jais. Jus galite panaudoti lusius degalus kitame dviej taktu varikliu aprupintame prietaise.

Lietuviskai

PROBLEMU SPRENDIMAS

PROBLEM	PRIEŽASTIS	SPRENDIMAS
Variklis nejsijungia [isitikinkite, kad jungiklis yra padětyje JUNGTA (I)]	Něra kibirksties.	Patírkinkite uždegimo Žvakés bülç. Nuimkite oro filtro skyreli dangteli. Išimkite Žvake iš cilindro. Věl prijunkite Žvakés laidus ir paděkite Žvake ant cilindro viršaus, metalinei dalái kontaktuojant su cilindru. Patruakite už starterio lyno rankenelès ir Žiūrekite, ar prie Žvakés elektrado atsiras kibirkstis. Jei neatsiranda jokios kibirksties, tai pakartokite ši testa su nauja Žvake.
	Užlietas variklis.	Perjunge jungikli i paděti ISJUNGTA, nuimkite žvake. Perjunkite droselio svirti i paděti ISJUNGTA (nuspausta iki galo) ir patruakite starterio lyno rankenèle 15-20 kartu. Tai turi pašalinti degalu pertekliu iš variklio. Išvalykite ir sugražinkite Žvake i vieta. Perjunkite jungikli i paděti ISJUNGTA (I). Papumpuokite pasurbimo pompye 4 Kartus. Patruakite 3 Kartus už starterio lyno rankenelès, droselio svirčiai esant iki galo nuspaustai (padětis ISJUNGTA). Jei variklis neužsiveda, tai perstumkite droseline svirti i uždarytos sklendés paděti (tarpiné padétis) ir pakartokite normalia paleidimo procedūr. Jei variklis vis dar neužsiveda, tai pakartokite šiuos skirtingus etapus su nauja Žvake.
Variklis jsijungia, bet teisingai nepagreiţëja.	Varžtui "L" (maž opurškimo rezimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtuşi karbiuratoriaus reguliavimo.
Variklis jsijungia ir po to išsijungia.	Varžtui "L" (maž opurškimo rezimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtuşi karbiuratoriaus reguliavimo.
Variklis jsijungia, bet teisingai neveikia pilnu greiciu.	Varžtui "H" (didelio opurškimo rezimas) reikia reguliavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtuşi karbiuratoriaus reguliavimo.
Variklis nepasiekia savo pilno greicio ir/ar išskiria per daug dūmú.	Neteisingsas benzino-alyvos mišinys. Purvinas oro filtras. Purvinos kibirkšciu gesiklio grotelès.	Naudokite neseniai sumaišyts degalus, turinčius gera sintetinês alyvos 2 taktu varikliams proportija. Išvalykite oro filtra. Remkitës skirnsiu "Oro filtro valymas". Išvalykite kibirkšciu gesiklio groteles. Remkitës šio vadovo skirnsiu "Kibirkšciu gesiklio ir duslintuvo kontrolë/valymas".

Lietuviskai

PROBLEMU SPRENDIMAS

PROBLEM	PRIEŽASTIS	SPRENDIMAS
Variklis nepasiekia savo pilno grečio ir/ar išskiria per daug dūm.	Varžtui "H" (didelio ipurškimo režimas) reikia regulavimo.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtuşi karbiuratorius regulavimo.
Variklis jsijungia, sukasi ir pagreitéja, bet neveikia tschios eigos režime.	Reikia sureguluioti karbiuratorius tschios eigos varžta.	Pasukite tschios eigos regulavimo varžta "T" i desnej tschios eigos grečiui pa{idinti. Remkitës skirniu "Karbiuratorius regulavimas".
Grandiné sukasi tschios eigos režime.	Reikia sureguluioti karbiuratorius tschios eigos varžta.	Pasukite tschios eigos regulavimo varžta "T" i kaire tschios eigos grečiui sumažinti. Remkitës skirniu "Karbiuratorius regulavimas"
	Sistemojе yra oro nuotëkis.	Susisiekite su Autorizuotu techninio aptarnavimo centru defektinei sistemas pakeisti.
Pjovimo juosta ir gran diné kaista ir išskiria dūm.	Alyvos bakas yra tschias.	Reikia pripildyti alyvos baka tuo pačiu metu kaip ir degalu baka.
	Grandiné yra per itempta.	Remkitës sio vadovo skirsiu "Grandinës itempimo regulavimas" instrukcjoms gauti.
	TepimoSYSTEMA neveikia.	Leiskite varikliui suktris vidutiniu grečiui 30-45 sekundžiu. Išjunkite granandinji pjūkla ir isitikinkite, kad alya nelaša nuo p jovimo juostos. Jei ten yra alvos, tai graninë gali būti atësipusi, arba p jovimo juosta sugedusi.
	Alyvos ileidimo angos užkimstos.	Nuimkite krumplinës pavaros gaubä r jovimo juostä ir išvalykite alvos ileidimo angas kietu šepečiu.
Variklis jsijungia ir sukasi, bet gran diné nasukasi.	Ijungtas graninës stabdys.	Išjunkite p jovimo graninës stabdj. Remkitës skirsiu "Grandinës stabdžio naudojimas".
	Grandinë yra per itempta.	Remkitës sio vadvo skirsiu "Grandinës itempimo regulavimas" instrukcjoms gauti.
	Pjovimo juosta ir gran diné neteisingai sumontuotos.	Remkitës skirsiu "Pjovimo juostos ir graninës pakeitimas".
	Pjovimo juosta ir/ar gran diné sugedusios /sugedusi.	Patikrinkite p jovimo juosta ir graninë.
	Krumpliaratis sugedës.	Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtuşi krumpliaracëio pakeitimo.

Latviski

Paldies, ka iegadajaties "Ryobi" izstradajumu!

Sis motorzāgis ir projektets un izgavots saskaña ar uznemuma "Ryobi" augstajem kvalitates kritijiem, tapec tas jums kalpos ka uzticams, dros uns viegli lietojams darbariks. Ja to pareizi kopsiet, tad sis izturfigais un raizfagis darbariks kalpos daudzus gadus.

BRIDINAJUMS

Lai noverstu traumas briesmas, rupigi jiaizlasa un jiazprot lietoisanas instrukcija.

SVARIGI

Darbarika labošanai ir nepiecišams rupigs darbs un laba darbarika konstrukcjias pärzinalās: sis darbs jväeic kualificetam meistaram. Veicot darbarika remontu, dríkst izmatakot tikai originās "Ryobi" rezerves dalas. Lai droš stradatu, jums ir jäizlasa un jaizprot visi šeit sniegtie noradijumi; tikai péc tam varat sakt motorzaga lietošanu. Nemiet vērā visus padomus par drošibu. Ja neieveřero noradijumus par drošibu, tad ir iespējamas smagas traumas.

BRIDINAJUMS

Ludzu, uzmanigi izlasiet lietosanas instrukcju un tikai tad saciet lietot motorzagi. Ipa Su zmanibu pieversiet apzimejumium ud podamiem, kuri attiecas uz darba drosibu. Tie ir izcelti ar frazem "Bistami!, "Bridinajums" un "Esiert piesardzigi!. Padomi par drosibu palidzses pasargat jus un noverst smagas traumas. Ja pareizi un pratiigi lietosiet motorzagi, tad tas drosi un uzticamikalpos daudzus gadus.

BRIDINAJUMS

Sis apzimejums norada svarigus drostbas
senseikumus. Tas piever's uzmanibu lietam, kuras var but bistamas!

BRIDINAJUMS

Sis gaminys buvo dekluotas kaip attinkantis Direktyva 2000/14/EB del triksmo.

	35 cc	40 cc	44 cc
Ismatuotas triukšmo galios lygis	112 dB(A)	112 dB(A)	112 dB(A)
Garantuotas triukšmo galios lygis	113 dB(A)	113 dB(A)	113 dB(A)
Isoleidimo data	1 / 2007

Ši gaminj ivertino kaip atitinkanti direktyva 2000/14/EB verifikavimo biaras CETIM, 52, avenue Félix-Louat, B.P. 80067, F-60304 Senlis Cedex, Prancúżia.

Modelis	Modelio techninen apžūros liudijimas Nr. (išdavé Intertek Deutschland GmbH)
RCS-3535C2	07SHW0980-01
RCS-4040C2	07SHW0984-01
RCS-4446C2	07SHW1029-01

Technine dokumentaia saugojama bendrovèe Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kongas.

Attilkities deklaracijs paskbelhe Homelite Far East Co., Ltd. 2006 m. rugsejmo

Més pazinojam, ka uzennamies abidibbu par to, ka sis iztadjáum atibst prasibm velesibas aizsardzibas un drósihas jomā, kas noteiktas Maśnibuves direktivā 98/37/EK un citas attiecgijas direktivas CEM 89/336/EEK, 2000/14/EK par lieuajamo trokšna limeni, 97/68/EK par izpildes gázém, 2002/88/EK un 2004/26/EK.

Lai varétu ievot prasibas, kas ar direktivu palfidzibu ir noteikitas veselilbas alszardzibas un drozsibom jām, ir nemti vērā sādi tālik uzskaltiti Eriopas un/vai nacionàlle standanti un/vai tehinskásk specifikacjas: DIN EN ISO 11681-1:2004 / ISO 22868:2005 / ISO 22867:2004 / EN 55012 : 2002
