Prieš surinkdami ir paleisdami aparatą į darbą, reikia, kad jūs perskaitytumėte šiame vadove esančias instrukcijas.

960086014-01.indd Sec1:375

1/12/2004 5:07:24 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai Dėkojame už tai, kad nupirkote Ryobi gaminį. Jūsų grandininis pjūklas sukonstruotas ir pagamintas pagal Ryobi nustatytus prioritetinius kriterijus, iš kur atsirado patikimas, lengvai naudojamas ir saugus įrankis. Teisingai prižiūrėdami jį, jūs naudosite atsparų prietaisą su puikiomis eksploatacinėmis savybėmis per daugelį metų.

BENDROS SAUGAUS DARBO INSTRUKCIJOS ĮSPĖJIMAS Šiame naudojimo vadovo skirsnyje esantys įspėjimai ir nurodymai skirti jūsų apsaugai. Vieno iš šių nurodymų nesilaikymas gali sukelti sunkių kūno sužalojimų. Kad naudotumėte savo prietaisą visai saugiai, prašom perskaityti ir suprasti naudojimo vadovą bei visas ant prietaiso priklijuotas etiketes. Sauga yra sveiko proto, budrumo ir savo grandininio pjūklo žinojimo reikalas.

ĮSPĖJIMAS Kad būtų sumažinta sužalojimų rizika, reikia gerai perskaityti ir gerai suprasti šį naudojimo vadovą. SVARBU! Techninis aptarnavimas reikalauja didelio kruopštumo ir gerų prietaiso žinių: reikia, kad jį atliktų kvalifikuotas specialistas. Remonto atveju reikia naudoti vien tik Ryobi originalias atsargines dalis. Kad dirbtumėte visai saugiai, prieš naudodami savo grandininį pjūklą, prašom perskaityti ir suprasti visas instrukcijas. Laikykitės visų saugaus darbo instrukcijų. Žemiau išdėstytų saugaus darbo instrukcijų nesilaikymas gali būti sunkių kūno sužalojimų priežastis.

ĮSPĖJIMAS Prašom iki galo perskaityti šį naudojimo vadovą prieš naudojant jūsų grandininį pjūklą. Būkite ypač atidūs instrukcijoms ir saugos ženklams, rodantiems pavojų, įspėjimą ar perspėjimą. Saugaus darbo instrukcijos skirtos tam, kad jūs būtumėte apsaugoti, ir kad būtų išvengta galimų sunkių sužalojimų. Teisingas ir protingas savo grandininio pjūklo naudojimas leis jums visai saugiai naudotis patikimu įrankiu daug metų. ĮSPĖJIMAS Šis ženklas nurodo svarbias atsargumo priemones, kurių reikia imtis. Jis skirtas jūsų dėmesiui patraukti, jūsų sauga yra pavojuje!!! ĮSPĖJIMAS Prietaiso naudojimas gali privesti prie to, kad svetimkūniai pateks į jūsų akis ir sukels sunkių akių sužeidimų. Prieš naudodami savo prietaisą, užsidėkite apsaugos akinius arba apsauginius akinius su šoniniais skydeliais bei prireikus apsauginį veido skydelį. Tiems, kurie nešioja regėjimą koreguojančius akinius, mes rekomenduojame apsaugoti juos, pridengdami juos apsauginiu antveidžiu arba standartiniais apsauginiais akiniais su šoniniais skydeliais. Visada saugokite savo akis.

PERSKAITYKITE VISAS INSTRUKCIJAS.

MOKYKITĖS PAŽINTI SAVO PRIETAISĄ. Atidžiai perskaitykite šį naudojimo vadovą. Susipažinkite su savo prietaiso taikymo sritimis ir jo apribojimais bei su potencialiomis šiam prietaisui būdingomis rizikomis. GRANDININIAI PJŪKLAI skirti tik medienos pjovimui. GALI ATSIRASTI ATŠOKIMAS, JEI PJOVIMO JUOSTOS GALAS paliečia kažkokį daiktą, arba jei pjovimo grandinė yra suspaudžiama ir užblokuojama medienoje pjovimo metu. Šis palietimas gali sukelti staigų pjovimo juostos atšokimą aukštyn ir atgal, link vartotojo, taip pat kaip jei grandinė yra suspausta pjovimo metu. Kiekvienu atveju jūs galite prarasti grandininio pjūklo kontrolę ir sunkiai susižeisti. NESITIKĖKITE vien tik savo grandininio pjūklo apsaugos priemonių. Kaip grandininio pjūklo vartotojas jūs turite imtis įvairių priemonių, leidžiančių jums išvengti nelaimingų atsitikimų ar sužalojimų rizikos. 1. Jūs galite sumažinti ar pašalinti netikėtumo efektą, suprasdami bendrą atšokimo principą. Netikėtumo efektas prisideda prie nelaimingų atsitikimų 2. Naudodami savo grandininį pjūklą, laikykite jį visada tvirtai abejomis rankomis. Padėkite savo dešinę ranką ant galinės rankenos, o jūsų kairę ranką ant priekinės rankenos, jūsų pirštams apimant grandininio pjūklo rankenas. Geras prietaiso laikymas rankose, esant ištiestai kairei rankai, leis jums išlaikyti savo grandininio pjūklo kontrolę atšokimo atveju. 3. Įsitikinkite, kad plote, kur jūs naudojate savo grandininį pjūklą, nėra kliūčių. NELEISKITE pjovimo juostos galui paliesti pagalio, šakos, tvoros ar bet kokio kito objekto, galinčio užkliūti grandininio pjūklo naudojimo metu. 4. Visada atlikite savo pjovimą, kai variklis sukasi pilnu greičiu. Nuspauskite jungiklį iki galo ir palaikykite pastovų pjovimo greitį. 5. Netieskite rankos per toli ir nelaikykite grandininio pjūklo virš krūtinės lygio. 6. Laikykitės gamintojo instrukcijų dėl pjovimo grandinės galandimo ir techninio aptarnavimo. 7. Pakeitimo atveju naudokite tik gamintojo rekomenduotas pjovimo juostas.

NELAIKYKITE SAVO GRANDININIO PJŪKLO TIK VIENA RANKA. Jei jūs naudojate savo grandininį pjūklą, laikydami jį tik viena ranka, tai jūs rizikuojate sunkiai susižeisti ir sužeisti žmones (padėjėjus, lankytojus), esančius darbo zonoje. Grandininis pjūklas skirtas tam, kad būtų laikomas abejomis rankomis. NENAUDOKITE SAVO GRANDININIO PJŪKLO, KAI JŪS ESATE PAVARGĘ. Nenaudokite savo grandininio pjūklo, jei jūs pavargę, sergate, esate alkoholio ar narkotikų poveikyje, arba geriate vaistus. AVĖKITE APSAUGOS AVALYNĘ. Taip pat naudokite kūną aptempiančius drabužius, apsauginius akinius, akių ir ausų apsaugos priemones bei šalmą. NESTOVĖKITE ANT NESTABILAUS PAVIRŠIAUS (pvz. ant kopėčių, ant pastolių, ant medžio ir t.t.), kai naudojate savo grandininį pjūklą. ATSARGIAI DIRBKITE SU DEGALAIS. Prieš įjungdami variklį, pasitraukite nuo tos vietos, kur jūs pripildėte baką, bent 15 m atstumu. NELEISKITE KITIEMS ŽMONĖMS STOVĖTI ARTI GRANDININIO PJŪKLO, kai jūs įjungiate jį arba atliekate pjovimą. Laikykite lankytojus ir gyvulius darbo zonos nuošalyje. PRIEŠ PRADEDAMI PJAUTI, išvalykite darbo plotą, užimkite stabilią darbo padėtį ir numatykite, į kurią pusę jūs pasitraukite medžio kritimo metu. L A I K Y K I T Ė S AT O K I A U N U O P J O V I M O GRANDINĖS varikliui veikiant. PERKELKITE GRANDININĮ PJŪKLĄ VIEN TIK, KAI VARIKLIS IŠJUNGTAS IR STABDYS ĮJUNGTAS, o pjovimo juosta ir pjovimo grandinė nukreipta į užpakalį, duslintuvui esant toli nuo jūsų. Savo grandininio pjūklo transportavimo metu naudokite tinkamą pjovimo juostos dėklą. NENAUDOKITE SUGEDUSIO, blogai sureguliuoto arba ne visai ar neteisingai surinkto GRANDININIO PJŪKLO. Atleidę akseleratoriaus rankenėlę, įsitikinkite, kad pjovimo grandinė nustoja suktis. IŠJUNKITE VARIKLĮ prieš atidedant į šalį savo grandininį pjūklą. NELEISKITE varikliui suktis be priežiūros. Prieš atidedami į šalį savo grandininį pjūklą, kaip apsaugos priemonę taip pat įjunkite grandinės stabdį. BŪKITE LABAI ATSARGŪS, kai jūs pjaunate mažo dydžio krūmokšnius ir šakas, kadangi ploni daiktai gali užsikabinti už grandinės ir būti išmesti link jūsų arba išvesti jus iš pusiausvyros. KAI PJAUNATE ĮTEMPTA ŠAKĄ, būkite pasiruošę greitai pasitraukti, kad negautumėte smūgio, sumažėjus įtempimui medienos pluoštuose. LAIKYKITE RANKENAS sausas ir švarias, be alyvos ar degalų pėdsakų.

NAUDOKITE SAVO GRANDININĮ PJŪKLĄ VIEN TIK GERAI VĖDINAMOSE VIETOSE. NENAUDOKITE SAVO GRANDININIO PJŪKLO, DIRBDAMI MEDŽIO VIRŠUJE, nebent buvote specialiai išmokyti šio darbo. NAUDODAMI SAVO GRANDININĮ PJŪKLĄ, VISADA TURĖKITE GESINTUVĄ PO RANKA. REMKITĖS INSTRUKCIJOMIS DĖL PJOVIMO GRANDINĖS GALANDIMO IR TECHNINIO APTARNAVIMO. NAUDOKITE TIK PJOVIMO JUOSTAS ir grandines su maža atšokimo tendencija, kurias rekomendavo gamintojas jūsų grandininiam pjūklui. NEĮRENKITE išlenktos pjovimo juostos ant variklio bloko ir nenaudokite priedo, kuris nebuvo rekomenduotas jūsų grandininiam pjūklui. SAUGOKITE ŠIAS INSTRUKCIJAS. Reguliariai skaitykite jas ir naudokitės jomis kitiems galimiems vartotojams informuoti. Jei jūs perduodate naudotis šį įrankį, tai perduokite taip pat ir esantį komplekte su juo naudojimo vadovą.

GRANDININĖMS PJŪKLAMS SKIRTOS SAUGOS INSTRUKCIJOS ĮSPĖJIMAS Šiame naudojimo vadovo skirsnyje esantys įspėjimai ir nurodymai skirti jūsų apsaugai. Vieno iš šių nurodymų nesilaikymas gali sukelti sunkių kūno sužalojimų. BENDROS ATSARGUMO PRIEMONĖS ■ NEPJAUKITE VYNUOGIENOJŲ arba krūmų, kurių diametras mažesnis kaip 76 mm. ■ DUSLINTUVAS YRA LABAI KARŠTAS pjovimo pjūklo naudojimo metu ir po naudojimo. Žiūrėkite, kad nepaliestumėte šio paviršiaus - jūs galėtumėte rimtai susižeisti. ■ VISUOMET LAIKYKITE GRANDININĮ PJŪKLĄ ABEJOMIS RANKOMIS, varikliui veikiant. Tvirtai laikykite grandininį pjūklą, jūsų pirštams gerai apimant rankenas. ■ NIEKADA NELEISKITE NĖ VIENAM ŽMOGUI NAUDOTI JŪSŲ GRANDININIO PJŪKLO, jei jis negavo instrukcijų, reikalingų jo geram veikimui. Šis nurodymas taikomas tiek prietaisų nuomos punktams, tiek privatiems asmenims. ■ PRIEŠ ĮJUNGDAMI VARIKLĮ, įsitikinkite, kad pjovimo grandinė neliečia jokio daikto. ■ NAUDOKITE SAVO GRANDININĮ PJŪKLĄ VIEN TIK gerai vėdinamose vietose. ■ DĖVĖKITE TINKAMUS DRABUŽIUS. Nedėvėkite laisvų drabužių. Visada dėvėkite ilgas ir tvirtas kelnes, aulinius batus ir mūvėkite pirštines. 377

960086014-01.indd Sec1:377

1/12/2004 5:07:26 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai kai jūs pjaunate apatiniu grandinės kraštu, ir TRAUKIMO JĖGĄ, kai jūs pjaunate viršutinių pjovimo juostos kraštu. Pastaba: jūsų grandininis pjūklas buvo pilnai išbandytas gamykloje. Tai normalu, jei ant grandininio pjūklo yra alyvos likučiai.

Nedėvėkite juvelyrinių papuošalų, trumpų kelnių, sandalų ir niekuomet nedirbkite, žengdami basomis kojomis. Nedėvėkite laisvų drabužių, kurie galėtų būti variklio įtraukti arba užsikabinti už pjovimo grandinės ar krūmų. Dėvėkite kombinezoną, džinsus arba ilgas kelnes iš tvirtos ir atsparios drobės. Suriškite savo plaukus auščiau savo pečių lygio. Avėkite neslystančią avalynę ir mūvėkite darbines pirštines, kad geriau laikytumėte įrankį rankose ir apsaugotumėte savo rankas. Naudodami šį įrankį, dėvėkite akių ir ausų apsaugos priemones bei šalmą.

AT S A R G U M O P R I E M O N Ė S D Ė L T E C H N I N I O APTARNAVIMO Niekuomet nenaudokite sugedusio, blogai sureguliuoto arba ne visai ar neteisingai surinkto grandininio pjūklo. Atleidę akseleratoriaus rankenėlę, įsitikinkite, kad pjovimo grandinė nustoja suktis. Jei pjovimo grandinė sukasi tuščios eigos režime, tai gali pasirodyti, kad reikia sureguliuoti karbiuratorių. Remkitės šio vadovo skirsniu “Tuščios eigos reguliavimas”. Jei pjovimo grandinė vis dar sukasi tuščios eigos režime po jūsų reguliavimo, tai susisiekite su Ryobi firmos autorizuotu techninio aptarnavimo centru ir nenaudokite savo grandininio pjūklo, kol nebus atliktas taisymas.

BAKO PRIPILDYMAS (NERŪKYTI!) ■ Kad būtų sumažinta gaisro ir nudegimo rizika, atsargiai elkitės su degalais. Kalbama apie labai lengvai užsidegančią medžiaga. ■ Maišykite ir saugokite degalus kanistre, skirtame degalams laikyti. ■ Maišykite degalus gryname ore, toli nuo bet kokios kibirkšties ar liepsnos. ■ Pasirinkite laisvą paviršių, išjunkite variklį ir leiskite jam atvėsti prieš pripildant jį degalų. ■ Lėtai atsukite degalų bako dangtelį, kad sumažintumėte slėgį ir išvengtumėte degalų išsiliejimo aplink dangtelį. ■ Pripildę degalų, tvirtai užsukite bako dangtelį. ■ Nušluostykite įrankį, jei išliejote šiek tiek degalų. Prieš įjungdami variklį, pasitraukite nuo tos vietos, kur jūs pripildėte degalų baką, bent 15 m atstumu. ■ Niekada nebandykite sudeginti išsiliejusių degalų.

ĮSPĖJIMAS Reikia, kad kvalifikuotas specialistas atliktų visus grandininio pjūklo taisymus, išskyrus tuos, kuriuos paaiškina naudojimo vadovo techninio aptarnavimo instrukcijos. Naudojimas įrankių, netinkančių smagračiui ar krumplinei pavarai išimti arba smagračiui laikyti, kad būtų išimta sankaba, gali sugadinti smagratį ir privesti prie jo sprogimo, o tai gali sukelti sunkių kūno sužalojimų. ATŠOKIMAS Atšokimas yra pavojinga reakcija, galinti sukelti sunkių sužalojimų. Nesitikėkite vien tik savo grandininio pjūklo apsaugos priemonių. Taip pat jums reikia imtis ypatingų atsargumo priemonių, leidžiančių jums išvengti nelaimingo atsitikimo ar sužalojimo rizikos. Pastaba: remkitės vadovo skirsniu “Naudojimas”, kad gautumėte daugiau informacijos apie atšokimą ir priemones išvengti sunkių kūno sužalojimų.

PJOVIMO / DARBO ZONA: PAGRINDINĖS APSAUGOS PRIEMONĖS ■ Nenaudokite savo grandininio pjūklo, dirbdami medžio viršuje. ■ Nenaudokite savo grandininio pjūklo ant kopėčių. tai labai pavojinga. ■ Laikykite lankytojus ir gyvulius už darbo zonos ribų. Neleiskite nė vienam žmogui būti arti nuo grandininio pjūklo jo įjungimo ar naudojimo metu. Pastaba: darbo zonos plotas priklauso tiek pat nuo atliktino darbo, kaip ir nuo medžio aukščio ar apdorotino gabalo. Pavyzdžiui, medžio kirtimui reikia didesnio darbo ploto, nei kitiems pjovimo variantams, pvz. pjaustymui gabalais.

SAUGOKITE ŠĮ VADOVĄ, KAD GALĖTUMĖTE REMTIS JUO VĖLIAU.

STŪMIMO JĖGA IR TRAUKIMO JĖGA Reakcijos jėga visuomet veikia priešinga kryptimi nei pjovimo grandinės sukimosi kryptis. Tokiu būdu jums reikia būti pasiruošusiems kontroliuoti STŪMIMO JĖGĄ, 378

960086014-01.indd Sec1:378

1/12/2004 5:07:27 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai ŽENKLAI Kai kurie iš žemiau esančių ženklų gali būti ant jūsų prietaiso. Pramokite atpažinti juos ir įsiminkite jų reikšmę. Teisingas šių ženklų interpretavimas leis jums naudoti savo prietaisą saugiau ir tinkamu būdu.

ŽENKLAS PAVADINIMAS REIKŠMĖ / PAAIŠKINIMAS

Nurodo atsargumo priemones, kurių reikia imtis jūsų apsaugai.

Atidžiai perskaitykite naudojimo vadovą

Prieš naudojant šį įrankį reikia gerai perskaityti ir gerai suprasti šį naudojimo vadovą sužalojimų rizikai sumažinti.

Dėvėkite apsauginius akinius, ausų apsaugos priemones ir šalmą.

Naudodami šį įrankį, dėvėkite akių ir ausų apsaugos priemones bei šalmą.

Draudimas rūkyti ir dirbti arti nuo kibirkščių ar atviros liepsnos.

Naudojimas abejomis rankomis

Laikykite ir naudokite grandininį pjūklą abejomis rankomis.

Naudojimas viena ranka uždraustas

Nenaudokite savo grandininio pjūklo, laikydami jį viena ranka.

Varikliai išskiria anglies monoksidą, bekvapes dujas, kurios gali būti mirtinos. Niekada nenaudokite savo grandininio pjūklo uždarytoje erdvėje.

PAVOJUS! Būkite atsargūs dėl atšokimo rizikos.

Pjovimo juostos palietimas

Venkite, kad pjovimo juostos galas paliestų kokius nors daiktus.

Visada mūvėkite pirštines

Naudodami savo grandininį pjūklą, mūvėkite storas ir neslidžias darbines pirštines.

Laikykite lankytojus nuošalyje

Naudokite benziną be švino, skirtą automobiliams, su oktaniniu skaičiumi 87 ([R+M]/2) arba didesniu. Jūsų prietaisas veikia su 2 taktų varikliu, kuriam reikia benzino ir sintetinės alyvos 2 taktų varikliams mišinio (santykis 2 proc.). Laikykite lankytojus ir gyvulius bent 15 m atstumu nuo darbo ploto.

960086014-01.indd Sec1:379

1/12/2004 5:07:27 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai TECHNINĖS CHARAKTERISTIKOS Svoris be pjovimo juostos, grandinės, degalų ir alyvos Degalų bako talpa Alyvos bako talpa Pjovimo juostos ilgis Pjovimo grandinės žingsnis Dantis Pjovimo grandinės tipas Krumpliaratis Cilindro tūris Nominali galia Nominalus greitis Tuščios eigos greitis Triukšmo slėgio lygis (ISO22868) Triukšmo galios lygis (ISO22868) Vibracijos lygis (ISO22867) - Priekinė rankena - Galinė rankena

APRAŠYMAS (1 pav.) 1. Priekinis įtaisas rankai apsaugoti / pjovimo grandinės stabdys 2. Priekinė rankena 3. Cilindro gaubtas 4. Pasiurbimo pompytė 5. Droselinė sklendė 6. Krumplinės pavaros gaubtas 7. Pjovimo juostos surinkimo varžtai 8. Pjovimo juosta

SURINKIMAS ĮSPĖJIMAS Kurios nors dalies trūkumo atveju nenaudokite šio prietaiso, negavę kalbamosios dalies. Šio įspėjimo nesilaikymas gali sukelti sunkių kūno sužalojimų.

9. Pjovimo grandinė su maža atšokimo tendencija 10. Starterio gaubtas / ventiliacijos angos 11. Starterio lyno rankenėlė 12. Įjungimo/išjungimo jungiklis 13. Akseleratoriaus deblokavimo mygtukas 14. Galinė rankena 15. Akseleratoriaus rankenėlė 16. Alyvos bako dangtelis 17. Degalų bako dangtelis Pastaba: jūsų grandininis pjūklas buvo pilnai išbandytas gamykloje. Yra normalu, kad ant grandininio pjūklo yra alyvos likučiai. Perskaitykite etiketę apie degalus ir po to nuimkite ją ir saugokite su naudojimo vadovu. Žr. 34-43 paveikslus. Remkitės skirsniu “Pjovimo juostos ir grandinės pakeitimas” toliau šiame vadove.

ĮSPĖJIMAS Nebandykite modifikuoti savo prietaiso arba prijungti priedų, kurių naudojimas nerekomenduojamas. Iš tokių pakeitimų ar modifikacijų atsiranda piktnaudžiavimas ir rizika nulemti pavojingas situacijas, galinčias sukelti sunkių kūno sužalojimų.

NAUDOJIMAS ĮSPĖJIMAS Susipažinę su savo prietaisu, nepraraskite savo budrumo. Niekada nepamirškite, kad užtenka akimirką trunkančio neatidumo jums sunkiai susižaloti.

960086014-01.indd Sec1:380

1/12/2004 5:07:29 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai NAUDOJIMAS ĮSPĖJIMAS Naudodami šį prietaisą, visada dėvėkite saugos akinius ar apsauginius akinius su šoniniais skydeliais. Šio nurodymo nesilaikymas gali sąlygoti svetimkūnių patekimą į jūsų akis ir sukelti sunkių akių sužeidimų.

ĮSPĖJIMAS Nenaudokite kitų dalių ar priedų, išskyrus gamintojo rekomenduotus šiam prietaisui. Nerekomenduotų dalių ar priedų naudojimas gali sukelti sunkių sužalojimų riziką.

TAIKYMO SRITYS Naudokite savo grandininį pjūklą šioms taikymo sritims: ■ Paprastai šakų genėjimas, medžių kirtimas ir pjaustymas gabalais ■ Atramos šaknų pjovimas

benzino ir sintetinės alyvos 2 taktų varikliams mišinio. Maišykite benziną be švino ir alyvą 2 taktų varikliams švariame inde, skirtame benzinui laikyti. Variklis veikia naudojant automobiliams skirtą benziną be švino, kurio oktaninis skaičius yra 87 ([R+M]/2) arba didesnis. Nenaudokite degalinėse parduodamų benzino-alyvos mišinių, būtent motociklams, motoroleriams ir t.t. skirtų mišinių. Naudokite vien tik sintetinę alyvą 2 taktų varikliams. Įmaišykite 2 proc. alyvos į benziną, t.y. santykiu 50-1 (2 proc.). Prieš kiekvieną bako pripildymą gerai maišykite degalus. Maišykite degalus mažais kiekiais: nemaišykite didesnio nei vienam mėnesiui skirto degalų kiekio. Taip pat mes rekomenduojame jums naudoti 2 taktų varikliams skirtą sintetinę alyvą, kurios sudėtyje yra degalų stabilizatorius.

DEGALAI IR BAKO PRIPILDYMAS VISAI SAUGUS MANIPULIAVIMAS DEGALAIS DEGALŲ BAKO PRIPILDYMAS (2 pav.) ■ Išvalykite degalų baką aplink dangtelį bet kokiam degalų užteršimui išvengti. ■ Lėtai atsukite degalų bako dangtelį, kad sumažintumėte slėgį ir išvengtumėte degalų išsiliejimo aplink dangtelį. ■ Atsargiai įpilkite degalų mišinį į baką, vengdami jo išsiliejimo. ■ Prieš prisukdami dangtelį iš naujo, išvalykite tarpiklį ir įsitikinkite, kad jis yra geroje būklėje. ■ Tuoj pat vėl užsukite bako dangtelį ir tvirtai užveržkite jį ranka. Žiūrėkite, kad visi išsiliejusių degalų pėdsakai būtų nušluostyti. Pasitraukite bet 15 m atstumu nuo tos vietos, kur jūs pripylėte į baką degalų, prieš įjungiant variklį. Pastaba: Yra normalu, kad variklis išskiria šiek tiek dūmų pirmo naudojimo metu ir po to.

ĮSPĖJIMAS Prieš pripildami baką degalų, visuomet išjunkite variklį. Niekuomet nepripilkite prietaiso bako degalų, kai variklis veikia ar yra dar karštas. Pasitraukite bet 15 m atstumu nuo tos vietos, kur jūs pripylėte į baką degalų, prieš įjungiant variklį. NERŪKYTI! Šio įspėjimo nesilaikymas gali sukelti sunkių kūno sužalojimų. ĮSPĖJIMAS Įsitikinkite, kad įrankyje nėra degalų nutekėjimo. Jei jūs aptiksite nutekėjimą, tai tegul jūsų grandininis pjūklas bus pataisytas, prieš naudojant jį iš naujo, kad būtų išvengta gaisro ar nudegimo rizikos. ■

Visuomet atsargiai dirbkite su degalais ; ši medžiaga gali labai lengvai užsidegti. Visada maišykite ir pilkite degalus gryname ore, toli nuo bet kokios kibirkšties ar liepsnos. Neįkvėpkite degalų garų. Venkite, kad benzinas ar alyva patektų ant jūsų odos. Ypač venkite bet kokio benzino ar alyvos patekimo į akis. Jei benzinas ar alyva pateko į jūsų akis, tai tuoj pat praplaukite jas švariu vandeniu. Jei jose lieka dirginimas, tuoj pat pasitarkite su gydytoju. Tuoj pat nušluostykite išsiliejusius degalus.

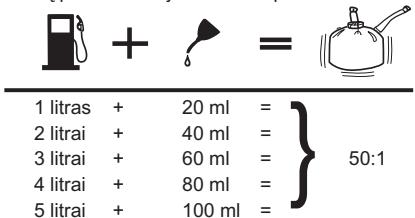

DEGALŲ MAIŠYMAS ■ Jūsų prietaisas veikia su 2 taktų varikliu, kuriam reikia 381

1/12/2004 5:07:30 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai NAUDOJIMAS

Naudokite Ryobi alyvą pjovimo grandinėms ir juostoms, skirtą pjovimo grandinėms ir grandinių teptuvams bei turinčią tokią formulę, kad ji būtų efektyvi labai skirtingose temperatūrose be skiedimo. Grandininis pjūklas sunaudoja apytikriai vieną alyvos baką degalų bakui. Pastaba: nenaudokite nešvarios, jau naudotos ar užterštos alyvos. Tai galėtų sugadinti alyvos siurblį, pjovimo juostą ar grandinę. ■ Atsargiai pilkite alyvą pjovimo juostai ir grandinei tepti į alyvos baką. ■ Pripildami degalų baką, kiekvieną kartą pripildykite ir alyvos baką.

PJOVIMO GRANDINĖS STABDŽIO NAUDOJIMAS (4-5 pav.) Tikrinkite stabdžio veikimą prieš kiekvieną naudojimą. ■ Savo dešinės plaštakos viršaus įjunkite grandinės stabdį, stumdami įtaisą rankai apsaugoti / grandinės stabdį pirmyn, kol grandinė sukasi savo maksimaliu greičiu. ■ Išjunkite pjovimo grandinės stabdį, traukdami įtaisą rankai apsaugoti / grandinės stabdį link priekinės rankenos, kol išgirsite spragtelėjimą.

Įsitikinkite, kad grandinės stabdys neįjungtas, patraukdami rankos apsaugos įtaisą / grandinės stabdį atgal. Panaudokite pasiurbimo pompytę 4 kartus. Perjunkite droselio svirtį iki galo į uždarytos droselinės sklendės padėtį ( ). Patraukite už starterio lyno rankenėlės, kol variklis bus paruoštas užsivesti, bet ne daugiau kaip 5 kartus. Perjunkite droselio svirtį į tarpinę perpus uždarytos droselinės sklendės padėtį ( ). Patraukite už starterio lyno rankenėlės, kol variklis užsives. Pastaba: leiskite grandininio pjūklo varikliui suktis, droselio svirčiai esant šioje padėtyje, nuo 15 iki 30 sekundžių priklausomai nuo temperatūros. Pagaliau perstumkite droselio svirtį iki galo į padėtį ĮJUNGTA ( ). PERSPĖJIMAS Jei jūs neatleidžiate akseleratoriaus rankenėlės varikliui sulėtinti, kai pjovimo graninės stabdys yra įjungtas, jūs rizikuojate sugadinti variklį. Niekada nelaikykite akseleratoriaus rankenėlės nuspaustos, kai pjovimo grandinės stabdys yra įjungtas.

ĮSPĖJIMAS Jei pjovimo grandinės stabdys tučtuojau nesustabdo grandinės, arba jei reikia laikyti jį naudojimo metu, kad jis pats neišsijungtų, tai atneškite savo grandininį pjūklą į Autorizuotą techninio aptarnavimo centrą, kad jis būtų pataisytas, prieš naudodami jį iš naujo.

Karštas paleidimas: ■ Perjunkite jungiklį į padėtį ĮJUNGTA (I). ■ Įsitikinkite, kad grandinės stabdys neįjungtas, patraukdami rankos apsaugos įtaisą / grandinės stabdį atgal. ■ Panaudokite pasiurbimo pompytę 4 kartus. ■ Patraukite už starterio lyno rankenėlės, kol variklis užsives.

VARIKLIO ĮJUNGIMAS (6-10 pav.) Prietaiso įjungimas neatliekamas vienodai, jei variklis yra šaltas arba karštas.

VARIKLIO IŠJUNGIMAS (11-12 pav.) Atleiskite akseleratoriaus rankenėlę ir leiskite varikliui sulėtėti. Kad išjungtumėte variklį, perjunkite jungiklį į padėtį IŠJUNGTA “ “ Nedėkite savo grandininio pjūklo ant žemės, kol grandinė nenustos suktis. Geresnei apsaugai įjunkite grandinės stabdį, kai jūs nenaudojate savo grandininio pjūklo. Jei jungiklis neišjungia grandininio pjūklo, tai perstumkite droselio svirtį iki galo (slopinimas / ) ir įjunkite grandinės stabdį varikliui išjungti. Jei jungiklis neleidžia išjungti grandininio pjūklo, perjungus jį į padėtį IŠJUNGTA “ “, tai prieš naudojant savo grandininį pjūklą iš naujo, tegul jis bus pataisytas, kad būtų išvengta darbo pavojingomis sąlygomis ir jūsų sunkaus sužalojimo. Pastaba: baigę naudoti grandininį pjūklą, leiskite slėgiui išeiti, atsukdami ir po to vėl užsukdami alyvos ir degalų bakų dangtelius. Prieš padedami grandininį pjūklą į saugojimo vietą, leiskite varikliui atvėsti.

ĮSPĖJIMAS Laikykitės iš kairės pjovimo juostos pusės. Niekuomet neperženkite grandininio pjūklo ar pjovimo grandinės; niekuomet nesilenkite prie grandinės trajektorijos. Padėkite savo grandininį pjūklą ant lygios žemės ir įsitikinkite, kad jokio daikto ar kliūties nėra arti nuo prietaiso, ir nėra pjovimo juostos ir grandinės palietimo rizikos. Kad išvengtumėte priešlaikinio grandinės atšipimo, įsitikinkite, kad pjovimo juosta ir grandinė neliečia žemės. ■ Tvirtai laikykite priekinę rankeną savo kairiąja ranka ir padėkite savo dešinę koją ant galinės rankenos pagrindo. Šaltas paleidimas: ■ Perjunkite jungiklį į padėtį “ĮJUNGTA” (I). ■

960086014-01.indd Sec1:382

1/12/2004 5:07:31 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai savo prietaiso kontrolę ir sunkiai susižeisti. Nesitikėkite vien tik apsaugos priemonių, integruotų į jūsų prietaisą. Taip pat jums reikia imtis kitų priemonių nelaimingų atsitikimų ar sužalojimų rizikai išvengti. Remkitės skirsniu “Bendros saugaus darbo instrukcijos, kad gautumėte daugiau informacijos.

NAUDOJIMAS GREIČIO REGULIAVIMAS (13 pav.) ■ Jei variklis įsijungia, sukasi ir pagreitėja, bet nepereina į tuščios eigos režimą, tai pasukite tuščios eigos reguliavimo varžtą “T” dešinėn tuščios eigos greičiui padidinti. ■ Jei grandinė sukasi tuščios eigos režime, tai pasukite tuščios eigos reguliavimo varžtą “T” kairėn greičiui sumažinti ir grandinės judėjimui sustabdyti. Jei po šio reguliavimo grandinė vis dar sukasi tuščios eigos režime, tai susisiekite su Autorizuotu techninio aptarnavimo centru, kad ten būtų atliktas reikalingas reguliavimas, ir nenaudokite savo grandininio pjūklo, kol jis nebus pataisytas.

PASIRUOŠIMAS PJOVIMUI RANKŲ PADĖTIS (17 pav.) ĮSPĖJIMAS Niekada nekeiskite šiame vadove aprašytos rankų padėties (nelaikykite galinės rankenos savo kaire ranka ir priekinės rankenos savo dešine ranka) ir venkite bet kokios padėties, kurioje jūsų kūnas ar jūsų ranka patektų į grandinės trajektoriją.

ĮSPĖJIMAS GRANDINĖ NIEKADA NETURI SUKTIS TUŠČIOS EIGOS REŽIME. Pasukite tuščios eigos reguliavimo varžtą “T” kairėn tuščios eigos greičiui sumažinti ir grandinei sustabdyti arba susisiekite su Autorizuotu techninio aptarnavimo centru, kad ten būtų atliktas reikalingas reguliavimas. Nenaudokite savo prietaiso, kol nebus atliktas taisymas. Besisukanti tuščios eigos režime pjovimo grandinė gali sukelti sunkių kūno sužalojimų.

ĮSPĖJIMAS Nepaleiskite akceleratoriaus rankenėlės į darbą savo kaire ranka ir nelaikykite priekinės rankenos savo dešine ranka. Žiūrėkite, kad jūs niekada nebūtumėte pjovimo grandinės trajektorijoje, kai jūs naudojate grandininį pjūklą. DARBO PADĖTIS (18 pav.) ■ Gerai remkitės savo kojomis, dirbdami ant tvirtos žemės. ■ Laikykite savo kairę ranką gerai ištiestą, kad būtumėte pasiruošę kontroliuoti atšokimą. ■ Laikykitės iš kairės pjovimo juostos pusės. ■ Jūsų nykščiai turi palaikyti apatinę rankenų dalį.

STŪMIMO JĖGA IR TRAUKIMO JĖGA (14 pav.) Reakcijos jėga visuomet veikia priešinga kryptimi nei pjovimo grandinės sukimosi kryptis. Tokiu būdu jums reikia būti pasiruošusiems kontroliuoti TRAUKIMO JĖGĄ, kai jūs pjaunate apatiniu grandinės kraštu, ir STŪMIMO JĖGĄ, kai jūs pjaunate viršutinių pjovimo juostos kraštu. Pastaba: jūsų grandininis pjūklas buvo pilnai išbandytas gamykloje. Tai normalu, jei ant grandininio pjūklo yra alyvos likučiai.

DARBO PLOTAS (19 pav.) ■ Pjaukite tik medieną ir medžiagas, pagamintas medienos pagrindu. Nepjaukite tolio, plastiko, akmenų ar bet kokios kitos statybos medžiagos. ■ Niekada neleiskite vaikams naudoti jūsų grandininio pjūklo. Neleiskite nė vienam žmogui naudoti jūsų grandininio pjūklo, jam neperskaičius šio naudojimo vadovo ir negavus instrukcijų, kurių reikia visiškai saugiam šio įrankio naudojimui. ■ Laikykite bet kokį kitą žmogų (padėjėjus, lankytojus, vaikus) bei gyvulius tam tikru SAUGOS ATSTUMU nuo darbo ploto. Kirtimo veiksmų metu saugos atstumas turi būti bent lygus arba dvigubai ilgesnis nei aukščiausių darbo ploto medžių aukštis. Rąstų pjaustymo veiksmų metu laikykite bent 4,5 m atstumą tarp kiekvieno darbininko. ■ Gerai stovėkite ant savo kojų ir ant tvirtos žemės, kad išvengtumėte pusiausvyros praradimo darbo metu. ■ Nelaikykite grandininio pjūklo aukščiau krūtinės lygio, kadangi tokiu atveju sunku kontroliuoti grandininį pjūklą atšokimo atveju.

ATSARGUMO PRIEMONĖS DĖL ATŠOKIMŲ (15 - 16 pav.) ĮSPĖJIMAS Atšokimas atsiranda, kai besisukanti pjovimo grandinė paliečia kažkokį daiktą pjovimo juostos viršutinės dalies lygyje, arba kai pjovimo juosta suspaudžiama ir užsiblokuoja medienoje pjovimo metu. Kai pjovimo juostos viršutinis kraštas paliečia kažkokį daiktą, pastarasis gali užpleišyti grandinę pjaunamoje medžiagoje ir vienu akimirksniu sustabdyti ją. Tai sukelia smarkų pjovimo juostos atšokimą aukštyn ir atgal, vartotojo kryptimi. Taip pat, jei pjovimo grandinė suspausta išilgai pjovimo juostos krašto, tai pjovimo juosta irgi gali stipriai atšokti link vartotojo. Kiekvienu atveju jūs galite prarasti 383

960086014-01.indd Sec1:383

Nekirskite medžio, esančio arti nuo elektros linijos ar pastato. Tegul profesionalai atlieka tokio pobūdžio darbą. Naudokite savo grandininį pjūklą tik kai gana šviesu, ir kai matomumo pakanka, kad jūs galėtumėte gerai matyti, ką jūs darote.

Nuvalykite krūmus aplink medį, kurį reikia nukirsti (C). Nekirskite medžio, esančio arti nuo elektros linijos arba pastato (D). Atsižvelkite į medžio posvyrio kryptį (E). Patikrinkite, kad medis neturi sulūžusių ar negyvų šakų, kurios galėtų nukristi ir trenkti į jus kirtimo metu (F). Pjovimo metu reguliariai žiūrėkite į medžio viršūnę, kad įsitikintumėte, jog jis nukris numatyta kryptimi. Laikykite lankytojus tam tikru saugos atstumu (G) (bent dvigubas medžio aukštis). Numatykite, į kurią pusę jūs pasitraukite medžio kritimo metu (H). Jei medis pradeda kristi kita kryptimi, arba jei grandininis pjūklas yra suspaustas ar patrauktas medžio kritimo metu, tai meskite grandininį pjūklą ir greitai pasitraukite! Prieš kirsdami medį, atsižvelkite į vėjo kryptį. Nekirskite medžio, esančio arti nuo elektros linijų arba pastatų, kuriuos gali paliesti šakos ar pats medis kritimo metu. Jei žemės sklypas yra nuožulnus, tai visuomet būkite žemės sklypo viršuje, kadangi yra rizika, kad medis po kirtimo nusiris ar nuslys nuo šlaito apačion. Nuimkite nuo medžio nuolaužas, akmenis, žievės gabalus, vinis, kabliukus ir geležinę vielą vietose, kur ketinama atlikti pjovimą.

PAGRINDINIAI NAUDOJIMO / PJOVIMO BŪDAI Prieš pradedami didelį pjovimo darbą, pasitreniruokite pjauti mažus gabalus, naudodami skirtingus būdus, kad priprastumėte prie savo grandininio pjūklo. ■ Užimkite teisingą padėtį, veidui esant priešais gabalą, grandiniam pjūklui veikiant tuščios eigos režime. ■ Kaip tik prieš pradedami pjovimą, pasiekite maksimalų variklio greitį, spaudžiami akseleratoriaus rankenėlę iki galo. ■ Pradėkite pjauti, laikydami grandininį pjūklą prieš gabalą. ■ Tegul variklis sukasi pilnu greičiu viso pjovimo metu. ■ Lieskite grandinei atlikti “visą darbą” ir tik švelniai spauskite žemyn. Jei jūs forsuojate pjovimą, tai rizikuojate sugadinti pjovimo juostą, grandinę ar variklį. ■ Kai tik pjovimas baigtas, atleiskite akseleratoriaus rankenėlę ir leiskite varikliui sulėtėti. Jei leidžiate grandininiam pjūklui suktis pilnu greičiu be apkrovos, tai jūs rizikuojate prieš laiką sudėvėti pjovimo grandinę, juosta ir variklį. ■ Nespauskite grandininio pjūklo pjovimo pabaigoje.

ĮSPĖJIMAS NEKIRSKITE medžio, esančio arti nuo elektros linijų arba pastatų, kuriuos gali paliesti šakos ar pats medis kritimo metu.

1. Numatykite, į kurią pusę jūs pasitrauksite medžio kritimo metu (arba keletą pasitraukimo variantų numatyto kelio blokavimo atveju). Nuvalykite plotą, esantį betarpiškai arti medžio, ir įsitikinkite, kad toje vietoje, kur jūs numatėte pasitraukti, nėra kliūčių. Nuvalykite šią plotą apie 135° kampu nuo numatytos kritimo linijos (A). 2. Atsižvelkite į vėjo jėgą ir kryptį, į medžio posvyrį ir pusiausvyrą bei į didelių šakų buvimo vietas. Visi šie faktoriai gali paveikti kryptį, į kurią nukris medis. Nebandykite nukirsti medžio pagal kitą liniją nei prigimtinė kritimo linija (B). 3. Padarykite išpjovą apie 1/3 medžio kamieno diametro iš tos pusės, kur medis nukris (C). Darykite išpjovos įpjovas tokiu būdu, kad jos perkirstų kritimo liniją stačiuoju kampu. Išpjovą reikia išvalyti, kad grandininiam pjūklui būtų palikta horizontali prieiga. Kad išvengtumėte grandininio pjūklo suspaudimo medžio svoriu, visuomet pradėkite nuo apatinės įpjovos.

ĮSPĖJIMAS Nesiimkite medžių kirtimu stiprių vėjų arba smarkių kritulių metu. Palaukite, kol klimatinės sąlygos nebebus pavojingos. Medžio kirtimo metu svarbu laikytis tolesnių instrukcijų, kad būtų išvengta sunkių kūno sužalojimų rizikos. ■

Naudodami šį įrankį, dėvėkite akių ir ausų apsaugos priemones bei šalmą (A). Nekirskite labai palinkusio medžio arba didelių medžių, kurių šakos supuvusios ar negyvos, kurių žievė atsiskiria, arba medžio, kurio kamienas yra tuščiaviduris. Tokius medžius, prieš pjaunant, reikia nustumti ar nutraukti ant žemės naudojant kokią nors statybos mašiną. Atsižvelkite į didelių šakų (B) pasiskirstymą ir svorį. 384

960086014-01.indd Sec1:384

1/12/2004 5:07:32 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai NAUDOJIMAS 4. Atlikite pagrindinį pjūvį (D) tiesiai horizontaliai, bent 5 cm aukščiau išpjovos horizontalinės įpjovos. Pastaba: Niekada nepjaukite iki pat išpjovos. Visada palikite medžio dalį tarp išpjovos ir pagrindinio pjūvio (apie 5 cm arba 1/10 medžio kamieno diametro). Šis plotis vadinamas “užtūra” (E). Jis kontroliuoja medžio kritimą ir kliudo jam nuslysti į šoną, pasisukti aplink ašį ar nukristi nuo kelmo. Dėl didelio diametro medžių, nutraukite pagrindinį pjūvį prieš tai, kad ji bus pakankamai gili, kad sukeltų medžio kritimą ar jo nusėdimą ant kelmo. Po to įdėkite medinius ar plastmasinius kirtimo pleištus (F) į įpjovą tokiu būdu, kad jie nepaliestų grandinės. Pamažu įvarykite juos, kad padarytumėte svertą ant medžio. 5. Kai medis pradeda kristi, išjunkite grandininį pjūklą ir tuoj pat padėkite jį ant žemės. Pasitraukite į šalį numatytoje vietoje, tikrindami, kad medis nekrenta jūsų kryptimi. ĮSPĖJIMAS Pagrindinis pjūvis niekada neturi pasiekti išpjovos. Užtūra kontroliuoja medžio kritimą: tai yra medžio dalis, paliekama tarp išpjovos ir pagrindinio pjūvio. ATRAMOS ŠAKNŲ PJOVIMAS (25 pav.) Atramos šaknis yra didelė šaknis, išeinanti iš medžio kamieno ir pasiekianti žemę. Prieš imdamiesi medžio kirtimo, nupjaukite jo dideles šaknis. Visų pirma atlikite horizontalinę įpjovą (A) atramos šaknyje ir po to vertikalią įpjovą (B) statmenai. Pašalinkite taip nupjautą dalį (C) iš darbo vietos. Pašalinę atramos šaknis, imkitės medžio kirtimo. Remkitės šio vadovo skirsniu “Medžių kirtimo metodika”. RĄSTŲ PJAUSTYMAS (26 pav.) Sąvoka “rąstų pjaustymas” reiškia nukirstų medžių supjovimą norimu ilgiu. ■ Pjaukite tik vieną rąstą vienu metu. ■ Padėkite mažus gabalus ant pastovų arba ant kito gabalo jiems supjaustyti. ■ Laikykite darbo plotą išvalytą. Įsitikinkite, kad joks daiktas negali paliesti pjovimo juostos krašto ar grandinės pjovimo metu: tai galėtų sukelti atšokimą (A). ■ Rąstų pjaustymo metu laikykitės šlaito viršuje, kad rąstgaliai negalėtų nusiristi jūsų kryptimi. ■ Kartais negalima išvengti grandinės suspaudimo (naudojant standartinius pjovimo būdus), arba sunku numatyti kryptį, į kurią nupjautas gabalas nukris kitą kartą.

RĄSTŲ PJAUSTYMAS NAUDOJANT PLEIŠTĄ (27 pav.) Jei kamienas turi pakankamą diametrą, kad būtų galima įdėti kirtimo pleištą (B) nepaliečiant grandinės, tai naudokite pleištą atvertai įpjovai palaikyti ir grandinės suspaudimui išvengti. ĮTEMPTŲ RĄSTŲ PJAUSTYMAS (28 pav.) (C) VIENAME GALE PAREMTAS RĄSTAS (D) ABEJUOSE GALUOSE PAREMTAS RĄSTAS Atlikite pirmą įpjovą (E) iki 1/3 rąsto storio ir po to antrą įpjovą iki 2/3 rąsto storio (F) iš kitos pusės. Pjovimo metu rąstas turės tendenciją linkti. Grandininis pjūklas gali būti suspaustas ar užpleištuotas rąste, jei jūs darote pirmą įpjovą gilesnę nei trečdalis jo diametro. Ypač atkreipkite dėmesį į įtemptus rąstus (G), kad išvengtumėte pjovimo juostos ir grandinės suspaudimo. RĄSTŲ PJAUSTYMAS IŠ VIRŠAUS (29 pav.) Pradėkite iš rąsto viršaus, pjaudami jį apatine pjovimo juostos dalimi. Švelniai spauskite žemyn. Saugokitės, šiuo atveju grandininis pjūklas turės tendenciją judėti į priekį. RĄSTŲ PJAUSTYMAS IŠ APAČIOS (30 pav.) Pradėkite pjauti rąstą iš apačios, naudodami viršutinę pjovimo juostos dalį. Švelniai spauskite aukštyn. Grandininis pjūklas turės tendenciją būti stumiamas atgal link jūsų. Būkite pasiruošę šiai reakcijai ir tvirtai laikykite grandininį pjūklą, kad išlaikytumėte jo kontrolę. ŠAKŲ GENĖJIMAS IR RETINIMAS (31-32 pav.) ■ Dirbkite lėtai, laikydami savo grandininį pjūklą tvirtai abejomis rankomis. Žiūrėkite, kad visada išlaikytumėte savo pusiausvyrą. ■ Būkite geru atstumu nuo šakos, kurią jūs pjaunate. Pjaukite šaką, stovėdami priešingoje kamieno atžvilgiu pusėje. ■ Nenaudokite savo grandininio pjūklo ant kopėčių: tai labai pavojinga. Tegul profesionalai atlieka tokio pobūdžio darbą. ■ Nelaikykite grandininio pjūklo aukščiau krūtinės lygio, kadangi tokiu atveju sunku kontroliuoti grandininį pjūklą atšokimo atveju. ĮSPĖJIMAS Niekuomet nelipkite į medį jo šakai nupjauti ar nugenėti. Nenaudokite savo grandininio pjūklo, stovėdami ant kopėčių, pagalio arba bet kokioje nestabilioje padėtyje, kuri sukeltų jūsų pusiausvyros ir/ar prietaiso kontrolės praradimo riziką

960086014-01.indd Sec1:385

1/12/2004 5:07:33 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai ĮSPĖJIMAS Niekuomet neleiskite stabdžio skysčiui, benzinui, benzino pagrindu pagamintiems produktams, skvarbioms alyvoms ir t.t. kontaktuoti su plastmasinėmis dalimis. Šie cheminiai produktai turi medžiagų, galinčių sugadinti, susilpinti ar sunaikinti plastmasę.

Kai jūs genite šakas, svarbu neatlikti galutinio pjūvio išilgai kamieno arba pagrindinės šakos, prieš tai nenupjovus šakos galo jos svoriui sumažinti. Tai neleidžia žievei plyšti kamieno lygyje. 1. Pirma atlikite pjovimą iš apačios iki 1/3 skersmens (A). 2. Po to atlikite pjovimą iš viršaus, kad šaka nukristų (B). 3. Atlikite galutinę pjūvį išilgai kamieno, lėtai nuleidžiami pjovimo juostą, kad pjūvis būtų švarus. Tad žievė galės atgimti.

TEPIMAS Visi šio prietaiso guoliai buvo patepti esant aukštam tepalų kiekio rodikliui, ir to pakanka visam prietaiso eksploatavimo laikui normaliomis naudojimo sąlygomis. Vadinasi, nereikia jokio papildomo tepimo.

ĮSPĖJIMAS Jei šakos, kurias reikia išretinti, yra aukščiau krūtinės lygio, tai paveskite profesionalui užsiimti šiuo retinimu.

PJOVIMO JUOSTOS IR GRANDINĖS PAKEITIMAS (34-43 pav.) PAVOJUS Neįrengę pjovimo juostos, grandinės, variklio gaubto ir krumplinės pavaros gaubto, niekuomet neįjunkite variklio. Jei vienos iš šių dalių nėra savo vietoje, tai krumplinė pavara gali būti išmesta arba sprogti, o tai gali sukelti sunkių kūno sužalojimų.

“BOTAGŲ” PJOVIMAS (33 pav.) “Botagas” (A) yra šaka, iš dalies išrautas kelmas arba medelis, kurį sulenkė kitas medžio gabalas tokiu būdu, kad jis staiga išsitiesia, kai pjaunamas arba nuimamas medžio gabalas, kuris jį sulaiko. Iš dalies išrautas nukirsto medžio kelmas kelia didelę riziką išsitiesti ir sugrįžti į vertikalią padėtį pjaunant, kad jis būtų atskirtas nuo kamieno. Dėmesio “botagams” - jie pavojingi.

ĮSPĖJIMAS Kad išvengtumėte sunkių kūno sužalojimų rizikos, prašom perskaityti iki galo ir gerai suprasti visas šiame skirsnyje išdėstytas saugos instrukcijas.

ĮSPĖJIMAS “Botagai” yra pavojingi, nes jie gali trenkti į jus ir privesti prie to, kad jūs prarasite grandininio pjūklo kontrolę, o tai gali sukelti sunkius ar mirtinus sužalojimus.

TECHNINIS APTARNAVIMAS ĮSPĖJIMAS Dalių pakeitimo atveju reikia naudoti vien tik originalias atsargines dalis. Bet kokios kitos atsarginės dalies naudojimas gali sukelti pavojų arba sugadinti gaminį.

ĮSPĖJIMAS Visada dėvėkite saugos akinius ar apsauginius akinius su šoniniais skydeliais, kai jūs naudojate elektrinį įrankį arba kai valote jį, naudodami oro čiurkšlę. Jei darbas sukelia dulkes, tai irgi dėvėkite apsauginį veido skydelį ar kaukę.

BENDRAS TECHNINIS APTARNAVIMAS Nenaudokite tirpiklių plastikinėms dalims valyti. Parduotuvėse parduodami tirpikliai gali sugadinti daugumą plastmasių. Naudokite švarų skudurą nešvarumams, dulkėms, alyvai, tepalui ir t.t. valyti.

Prieš tvarkydami savo grandininį pjūklą, visada perjunkite jungiklį į padėtį IŠJUNGTA “ “. Įsitikinkite, kad grandinės stabdys neįjungtas, patraukdami rankos apsaugos įtaisą / grandinės stabdį atgal. Pastaba: pakeisdami pjovimo juostą ir grandinę, visada naudokite gamintojo rekomenduotą pjovimo juostą ir grandinę. Dirbdami su pjovimo grandine ir juosta, mūvėkite pirštines. Šios dalys yra aštrios ir gali turėti šerpetų. Išimkite pjovimo juostos montavimo varžtus, naudodami esantį komplekte kombinuotą raktą. Nuimkite krumplinės pavaros gaubtą. Nuimkite pjovimo juostą ir grandinę. Nuimkite seną grandinę nuo pjovimo juostos. Padarykite kilpą iš naujos grandinės ir išpainiokite visus mazgus. Dantys (A) turi būti nukreipti grandinės sukimosi kryptimi (B). Jei jie nukreipti priešinga kryptimi, tai apverskite jūsų padarytą kilpą. Įdėkite judesio perdavimo grandis (C) į pjovimo juostos kreipiantįjį bėgelį (D), kaip iliustruoja 38 paveikslas. Pjovimo grandinė turi sudaryti kilpą pjovimo juostos užpakalyje.

960086014-01.indd Sec1:386

1/12/2004 5:07:34 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai TECHNINIS APTARNAVIMAS Laikykite pjovimo grandinę savo vietoje ant juostos ir apvyniokite kilpą aplink krumpliaratį (E). ■ Sureguliuokite pjovimo juostą tokiu būdu, kad strypai patektų į ilgą skylę, esančią už juostos. Pastaba : Uždedami pjovimo juostą ant strypų (F), įsitikinkite, kad reguliavimo įtaisas (G) yra grandinės įtempimo ašies (H) skylėje. ■ Sugrąžinkite į vietą sankabos gaubtą (I) ir juostos montavimo varžtus (J). ■ Priveržkite montavimo varžtus ranka. Reikia, kad pjovimo juostą būtų galima pajudinti grandinės įtempimo reguliavimui įgalinti. ■ Įtempkite grandinę, pasukdami grandinės įtempimo varžtą (K) į dešinę, kol grandinė bus visiškai sureguliuota ant pjovimo juostos, o judesio perdavimo grandys teisingai įdėtos į juostos kreipiantįjį bėgelį. ■ Šiek tiek pakelkite priekinį pjovimo juostos galą, kad įsitikintumėte, jog pjovimo grandinė neatsiskiria nuo juostos. Jei tarp pjovimo grandinės ir juostos yra laisvoji eiga, tai atleiskite pjovimo juostos galą ir pasukite grandinės įtempimo reguliavimo varžtą pusę apsisukimo į dešinę. Kartokite šį veiksmą, kol laisvosios eigos nebebus. ■ Palaikykite pjovimo juostos galą ir tvirtai priveržkite juostos montavimo varžtus. Grandinė yra teisingai įtempta, kai nebėra laisvosios eigos apatinio juostos krašto lygyje, ir kad ji sureguliuota, bet gali būti pasukta ranka neužsikirstant. Įsitikinkite, kad pjovimo grandinės stabdys neįjungtas. Pastaba: jei grandinė yra per suveržta, tai ji nesuks. Truputi atsukite pjovimo juostos varžtus ir pasukite įtempimo reguliavimo varžtą ketvirtį apsisukimo į kairę. Palaikykite pjovimo juostos galą ir tvirtai priveržkite juostos montavimo varžtus iš naujo. Įsitikinkite, kad grandinė sukasi neužsikirstant. ■

PERSPĖJIMAS Karštoje būklėje įtempta grandinė gali pasirodyti per įtempta, jai atvėsus. Patikrinkite įtempimą šaltoje būklėje prieš tolesnį naudojimą. PJOVIMO GRANDINĖS TECHNINIS APTARNAVIMAS (47-48 pav.) PERSPĖJIMAS Prieš tvarkydami savo grandininį pjūklą, patikrinkite, ar jungiklis yra padėtyje “IŠJUNGTA” . Naudokite savo grandininį pjūklą tik su grandine, kuri pasižymi silpna tendencija atšokti. Teisingai prižiūrint ją, ši greito pjovimo grandinė sumažina atšokimo riziką. Teisingai prižiūrėkite savo grandinė, kad gautumėte tvarkingą ir greitą pjovimą. Reikia galąsti pjovimo grandinę, kai išeinančios drožlės yra mažos ir purios, jei tenka forsuoti pjovimo metu, arba jei grandinė pjauna tik viena puse. Pjovimo grandinės techninio aptarnavimo metu atkreipkite dėmesį į šiuos punktus : ■ blogas šoninio krašto galandimo kampas gali padidinti atšokimo riziką. ■ gylio ribotuvų laisvąją eigą (A): • kuo didesnė gylio ribotuvų laisvoji eiga, tuo didesnė ir atšokimo rizika. • atvirkščiai, nelabai gilus reguliavimas sumažina pjovimo kokybę. ■ Jei dantys paliečia tokius kietus daiktus kaip vinis ar akmenis, arba susidėvėjo dėl purvo ar smėlio, esančio ant medžio, tai paveskite savo grandinės galandimą Autorizuotam techninio aptarnavimo centrui. Pastaba: Grąžindami grandinę į savo vietą, patikrinkite, ar krumpliaratis (B) nėra susidėvėjęs arba sugadintas. Jei ten yra susidėvėjimo ar sugadinimo požymiai, tegul jis bus pakeistas Autorizuotame aptarnavimo centre.

GRANDINĖS ĮTEMPIMO REGULIAVIMAS (44-46 pav.) ĮSPĖJIMAS Niekuomet nelieskite ir nereguliuokite savo grandinės varikliui veikiant. Grandinė yra labai aštri. Visada mūvėkite apsaugines pirštines, kai jūs atliekate savo grandininio pjūklo techninį aptarnavimą. ■

Pastaba: esant šaltai grandinei, ji yra teisingai įtempta, kai nebėra laisvosios eigos apatinio juostos krašto lygyje, ir kad ji sureguliuota, bet gali būti pasukta ranka neužsikertant. Įtempkite grandinę iš naujo kiekvieną kartą, kai judesio perdavimo grandys (A) kaba žemiau pjovimo juostos apatinio kreipiančiojo bėgelio. Pastaba: grandinės temperatūra didėja naudojimo metu. Teisingai įtemptos karštos grandinės judesio perdavimo grandys nusvyra apie 1,25 mm žemiau pjovimo juostos kreipiančiojo bėgelio. Kad būtų nustatytas tinkamas karštos grandinės įtempimas, galima naudoti kombinuoto rakto galą. Pastaba: naujos grandinės turi tendenciją išsitempti. Reguliariai kontroliuokite grandinės įtempimą ir įtempkite ją iš naujo kiekvieną kartą, kai to reikia.

Prieš reguliuodami grandinės įtempimą, išjunkite variklį. Įsitikinkite, kad pjovimo grandinės montavimo varžtus galima atsukti ranka. Pasukite grandinės įtempimo reguliavimo varžtą į dešinę grandinei iš naujo įtempti. 387

960086014-01.indd Sec1:387

1/12/2004 5:07:35 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai sužalojimų pavojų.

TECHNINIS APTARNAVIMAS VIRŠUTINIO KRAŠTO GALANDIMO KAMPAS (53 pav.) (A) - TEISINGAS 30° - Ant dildžių rankenų yra žymės dildei teisingai nukreipti, kad būtų gautas teisingas kampas viršutinio krašto atžvilgiu. (B) - MAŽESNIS NEI 30° - Skersiems pjovimams (C) - DIDESNIS NEI 30° - Ploni ašmenys greitai atšimpa.

Pastaba: jei visiškai nesuprantate toliau išdėstytos pjovimo grandinės galandimo procedūros, tai tegul jūsų pjūklo grandinė bus išgaląsta Autorizuotame aptarnavimo centre, arba pakeiskite ją grandine su maža atšokimo tendencija. GRANDINĖS DANTŲ GALANDIMAS (49-52 pav.) Danties aprašymas : (A) Rėžiklis (B) Šoninis kraštas (C) Gylio ribotuvas (D) Pėda (E) Įduba (F) Kulnelis (G) Akutė (H) Viršutinis kraštas Įsitikinkite, kad jūs galandate visus dantis tuo pačiu kampu ir ilgiu, nes tik vienodi dantys leidžia pasiekti greitą pjovimą.

ŠONINIO KRAŠTO KAMPAS (54 pav.) (D) - TEISINGAS 80° - Kampas, kuris susidaro, jei jūs įdedate į dildės rankeną gero diametro dildę. (E) - KABLIUKAS - Užsikabina už medienos ir greitai atšimpa, padidina atšokimo riziką. Atsiranda iš per mažo diametro dildės naudojimo ar per žemo laikymo. (F) - GALINIS KAMPAS - Reikalauja per didelės judėjimo pirmyn jėgos, sukelia per didelį pjovimo juostos ir grandinės susidėvėjimą. Atsiranda iš per didelio diametro dildės naudojimo ar per aukšto laikymo.

ĮSPĖJIMAS Grandinė yra labai aštri. Visada mūvėkite darbines pirštines, kai jums reikia atlikti pjovimo grandinės techninę aptarnavimą. Taip jūs išvengsite sužalojimų rizikos. ■

GYLIO RIBOTUVŲ LAISVOJI EIGA (55-57 pav.) ■ Laikykite 0,6 mm gylio ribotuvų laisvąją eigą (A). Naudokite gylio matą ribotuvų laisvajai eigai patikrinti. ■ Tikrinkite gylio ribotuvų laisvąją eigą po kiekvieno grandinės galandimo. ■ Naudokite plokščią dildę (B) (nėra komplekte) ir galandimo matą (C) (nėra komplekte) visiems ribotuvams vienodai nudildyti. Naudokite 0,6 mm matą. Nudildę kiekvieno gylio ribotuvo lygį, sugrąžinkite jam pradinę formą, apvalindami priekį. Žiūrėkite, kad nesugadintumėte gretimas judesio perdavimo grandis dildės krašteliu. ■ Reikia nudildyti gylio ribotuvus plokščia dilde ta kryptimi, kuria buvo nudildyti gretimai dantys naudojant apvalią dildę. Žiūrėkite, kad plokščia dildė nepaliestų priekinės grandžių pusės gylio ribotuvų sureguliavimo metu.

Prieš galandami grandinę, įtempkite ją. Tuo tikslu remkitės skirsniu “Grandinės įtempimo reguliavimas”. Naudokite apvalią 1,6 mm diametro dildę su rankena (nėra komplekte). Visada galąskite dantis pjovimo grandinės vidurio lygyje. Laikykite dildę vienu lygiu su viršutiniu danties rėžiklio kraštu. Neleiskite dildei linkti ar svyruoti. Spausdami švelniai, bet tvirtai, galąskite link priekinio danties kampo. Šiek tiek pakelkite dildę, kiekviena kartą judindami ją atgal. Atlikite keletą dildymo judesių ant kiekvieno danties rėžiklio. Galąskite visus kairės pusės dantis (A) ta pačia kryptimi. Po to pereikite į kitą pusę ir galąskite dešinės pusės dantis (B) priešinga kryptimi. Pašalinkite liekanas, kurios prilipo prie dildės, metaliniu šepečiu.

PJOVIMO JUOSTOS TECHNINIS APTARNAVIMAS (58 pav.) PERSPĖJIMAS Įsitikinkite, kad pjovimo grandinė išjungta prieš bet kokį grandininio pjūklo techninio aptarnavimo darbą.

PERSPĖJIMAS Blogai išgaląsta ar atšipusi grandinė gali sukelti per didelį variklio greitį pjovimo metu, o tai gali sugadinti variklį.

Apverskite pjovimo juostą po kiekvienos naudojimo savaitės, kad perskirstumėte susidėvėjimą dviem pusėms ir tokiu būdu pasiektumėte maksimalų eksploatavimo laiką. Po kiekvieno naudojimo valykite pjovimo juostą ir tikrinkite, ar ji nėra susidėvėjusi arba sugadinta. Deformacijos ir šerpetos ant kreipiančiųjų bėgelių yra normalios susidėvėjimo pasekmės. Tokius defektus reikia sumažinti naudojant dildę, kai tik jie atsiras.

ĮSPĖJIMAS Blogas grandinės galandimas padidina atšokimo riziką. ĮSPĖJIMAS Jei jūs nekeičiate ar netaisote sugedusios grandinės, tai jūs statote save į sunkių kūno 388

960086014-01.indd Sec1:388

1/12/2004 5:07:35 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai STARTERIO VALYMAS (62 pav.) Naudokite šepetį arba suspaustą orą, kad laikytumėte starterio gaubto ventiliacijos angas (B) švarias.

TECHNINIS APTARNAVIMAS Reikia pakeisti pjovimo juostą šiais atvejais: ■ jei kreipiančiųjų bėgelių vidus yra susidėvėjęs tokiu mastu, kad grandinė gali gulti ant šono; ■ jei ji iškreivinta; ■ jei kreipiantieji bėgeliai sutrūkinėjo arba sulūžo; ■ jei kreipiantieji bėgeliai pakrypo. Taip pat tepkite pjovimo juostą kiekvieną savaitę, įpurkšdami tepalą į tam tikslui numatytą angą. Apverskite pjovimo juosta ir patikrinkite, kad angose (A) ir ant kreipiančiojo grandinės bėgelio nėra nešvarumų.

KARBIURATORIAUS APSAUGOS NUO UŽŠALIMO MECHANIZMAS (64-65 pav.) Grandininis pjūklas aprūpintas ventiliacijos anga, esančia iš dešinės cilindro gaubto pusės, kuri perduoda iš variklio išeinantį karštą orą link karbiuratoriaus, kad būtų išvengta užšalimo rizika šalto oro metu naudojimo atveju. Jei naudojate grandininį pjūklą temperatūrai esant tarp 0°C ir 5°C ir esant aukštam drėgnumui, tai karbiuratoriuje gali susidaryti ledas. Tai sąlygotų variklio sulėtėjimą ir/ar veikimo sutrikimus. Kai naudojate savo grandininį pjūklą tokiomis sąlygomis, prieš pradedami darbą, pasirinkite apsaugos nuo užšalimo režimą.

ORO FILTRO VALYMAS (59-60 pav.) PERSPĖJIMAS Prieš grąžindami dalis į savo vietas, įsitikinkite, kad oro filtras teisingai įrengtas savo vietoje korpuse. Niekuomet neleiskite varikliui suktis be oro filtro - tai gali sugadinti variklį.

Kad pasirinktumėte apsaugos nuo užšalimo režimą: ■ Perjunkite jungiklį į padėtį IŠJUNGTA “ “. ■ Nuimkite oro filtro skyrelio dangtelį (A). ■ Nuimkite oro filtrą. ■ Pakelkite starterį (E), kad išimtumėte jį iš cilindro gaubto (C). ■ Atsukite penkis varžtus, laikančius cilindrą savo vietoje. Nuimkite cilindro gaubtą. ■ Nuimkite dangtelį (D), esantį iš dešinės cilindro gaubto pusės, paspausdami jį. ■ Apverskite šį dangtelį tokiu būdu, kad įrašas “Snow” atsirastų viršuje, ir po to sugrąžinkite jį į savo vietą. ■ Sugrąžinkite cilindro gaubtą į vietą ir vėl užsukite varžtus, kurie jį laiko. ■ Sugrąžinkite starterį, oro filtrą ir oro filtro dangtelį į vietą.

KARBIURATORIAUS REGULIAVIMAS (61-63 pav.) Prieš imdamiesi karbiuratoriaus reguliavimo: ■ Išvalykite starterio gaubto ventiliacijos angas, naudodami šepetį arba suspaustą orą. ■ Išvalykite oro filtrą (A). Remkitės skirsniu “Oro filtro valymas”. ■ Prieš imdamiesi tuščios eigos reguliavimo, leiskite varikliui suktis kelias sekundes. ĮSPĖJIMAS Klimatinės sąlygos ir aukštis gali paveikti karbiuratoriaus veikimą. Reguliuodami karbiuratorių, neleiskite lankytojams prisiartinti prie grandininio pjūklo.

ĮSPĖJIMAS Visada grąžinkite tą dangtelį į normalaus naudojimo padėtį (“Sun”), jei nėra šalčio rizikos. Jei naudosite grandininį pjūklą apsaugos nuo užšalimo režime esant aukštesnei temperatūrai, tai yra rizika, kad variklis negalės teisingai suktis.

Tuščios eigos reguliavimas Tuščios eigos reguliavimas leidžia pakeisti vožtuvo atidarymo laipsnį, kai atleista akseleratoriaus rankenėlė. Reguliavimas: ■ Pasukite tuščios eigos reguliavimo sraigtą “T” į dešinę tuščios eigos greičiui padidinti. ■ Pasukite tuščios eigos reguliavimo sraigtą “T” į kairę tuščios eigos greičiui sumažinti. ■ Atlikite bandomąjį pjovimą ir po to sureguliuokite didelio įpurškimo režimo varžtą H, kad gautumėte geresnę pjovimo galią (ne tam, kad sureguliuotumėte maksimalų greitį). Didelio įpurškimo režimo varžtą negalima pasukti daugiau nei ketvirčiu apsisukimo.

VARIKLIO VALYMAS (66-67 pav.) Reguliariai valykite cilindro (B) ir smagračio (A) angas, naudodami suspaustą orą arba šepetį. Nešvarumų buvimas cilindre gali sukelti pavojingą variklio perkaitimą. ĮSPĖJIMAS Niekuomet neleiskite grandiniam pjūklui veikti, jei vienos iš dalių nėra teisingoje vietoje, ypač variklio gaubto arba starterio gaubto. Kai kurios dalys gali kartais lūžti ir būti išmestos. Paveskite tiktai Autorizuotam techninio aptarnavimo centrui taisyti krumpliaratį ir sankabą.

ĮSPĖJIMAS GRANDINĖ NIEKADA NETURI SUKTIS TUŠČIOS EIGOS REŽIME. Besisukanti tuščios eigos režime pjovimo grandinė gali sukelti sunkių kūno sužalojimų. 389

960086014-01.indd Sec1:389

1/12/2004 5:07:36 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Lietuviškai TECHNINIS APTARNAVIMAS ■

Pastaba: jei konstatuojate savo prietaiso galios praradimą, tai galbūt nuodegų nuosėdos supurvino išmetamąjį vamzdį arba duslintuvą Reikia išvalyti šias nuosėdas, kad variklis vėl atgautų savo pradinę galią. DEGALŲ FILTRO BŪKLĖS PATIKRINIMAS (68 pav.) Reguliariai tikrinkite degalų filtrą (B). Pakeiskite jį, jei jis yra purvinas arba sugedęs. UŽDEGIMO ŽVAKĖS PAKEITIMAS (69 pav.) Šio prietaiso variklis veikia naudojant uždegimo žvakę Champion RZ7C arba NgK CMR7H su 0,64 mm elektrodo atstumu. Keiskite ją kas 50 naudojimo valandas arba prireikus dažniau tokio pat tipo žvake. ■ Atsukite žvakę, sukdami ją į kairę su rakto pagalba (A). ■ Išimkite žvakę. ■ Įdėkite naują žvakę į sriegiuotą skylę ir užsukite ją į dešinę ranka. Pagaliau tvirtai priveržkite ją raktu (B). Pastaba: žiūrėkite, kad trumpai nesujungtumėte uždegimo žvakės laido : tai tikrai sugadintų prietaisą. KIBIRKŠČIŲ GESIKLIO GROTELIŲ IR DUSLINTUVO KONTROLĖ / VALYMAS (70 pav.) Duslintuvas aprūpintas kibirkščių gesiklio grotelėmis. Defektinės kibirkščių gesiklio grotelės gali sukelti gaisro riziką. Grotelės gali užsiteršti netgi normalaus naudojimo metu. Reikia tikrinti jas kiekvieną savaitę ir išvalyti, kai tik to prireiks. Visuomet laikykite duslintuvą ir kibirkščių gesiklį geroje būklėje. ĮSPĖJIMAS Duslintuvas yra labai karštas grandininio pjūklo naudojimo metu ir po to. Kad išvengtumėte sunkių sužalojimų rizikos, venkite bet kokio kontakto su duslintuvu. ■ ■

Leiskite duslintuvui atvėsti. Nuimkite varžtus Torx (E) ir 8 mm veržles (D), kurie laiko duslintuvo gaubtą savo vietoje; nuimkite gaubtą (C) ir kibirkščių gesiklio groteles (A). Jei kibirkščių gesiklio grotelės yra purvinos, tai išvalykite jas metaliniu šepetėliu. Pakeiskite kibirkščių gesiklio groteles, jei jos įskilo arba sugedo. Nuimkite duslintuvą (B) Naudokite plokščią atsuktuvą nuodegų nuosėdoms iš ventiliacijos angų pašalinti. Taip pat nušluostykite nuodegų nuosėdas, susikaupusias ant duslintuvo ventiliacijos angų ir ant cilindro išmetamojo vamzdžio. Sugrąžinkite duslintuvą, kibirkščių gesiklį ir duslintuvo

gaubtą į vietą. Vėl užsukite varžtus Torx ir veržles.

PJOVIMO GRANDINĖS STABDŽIO PATIKRINIMAS IR VALYMAS (71-72 pav.) ■ Nuimkite sankabos gaubtą ir išvalykite grandinės stabdžio dalis (A). Patikrinkite stabdžio juostos (C) susidėvėjimo laipsnį ir pakeiskite ją, jei ji yra pernelyg susidėvėjusi arba deformuota. Juostos plotis neturi būti mažesnis kaip 0,6 mm. Vadinasi, ji neturi susidėvėti daugiau nei perpus. ■ Laikykite grandinės stabdžio mechanizmą visada švarų (B) ir lengvai tepkite stabdžio šarnyrą (B). ■ Atlikę remontą arba valymą, sistemingai tikrinkite grandinės stabdžio veikimą. Remkitės šio vadovo skirsniu “Pjovimo grandinės stabdžio naudojimas”, kad gautumėte daugiau informacijos. ■ Kontroliuokite grandinės gaudytuvo (D) būklę ir pakeiskite jį, jei jis sugedo. ĮSPĖJIMAS Netgi kasdien valant mechanizmą, neįmanoma garantuoti pjovimo grandinės stabdžio patikimumo lauko sąlygomis. Laikykitės pjovimo instrukcijų. GRANDININIO PJŪKLO SAUGOJIMAS (1 MĖNESIUI ARBA ILGIAU) ■ Išpilkite visus bake likusius degalus į indą, oficialiai skirtą benzinui laikyti. ■ Leiskite varikliui suktis, kol jis sustos. Tai leidžia pašalinti visus degalus, kurie galėtų išgaruoti ir palikti sakingas nuosėdas kontūre. ■ Panaudokite pasiurbimo pompytę keletą kartų, kad išvalytumėte visus likusius degalus iš karbiuratoriaus. ■ Išpilkite visą pjovimo juostai ir grandinei skirtą alyvą į indą, oficialiai skirtą alyvai laikyti. ■ Kruopščiai išvalykite grandininį pjūklą. ■ Saugokite jį gerai vėdinamoje, vaikams neprieinamoje vietoje. Pastaba: nelaikykite savo grandininio pjūklo arti nuo tokių koroziją sukeliančių reagentų kaip cheminės sodininkystės medžiagos arba druskos, naudojamos prieš apledėjimą. Vadovaukitės ISO standartais ir vietinėmis taisyklėmis dėl degalų saugojimo ir manipuliavimo jais. Jūs galite panaudoti likusius degalus kitame dviejų taktų varikliu aprūpintame prietaise.

Patikrinkite uždegimo žvakės būklę. Nuimkite oro filtro skyrelio dangtelį. Išimkite žvakę iš cilindro. Vėl prijunkite žvakės laidus ir padėkite žvakę ant cilindro viršaus, metalinei daliai kontaktuojant su cilindru. Patraukite už starterio lyno rankenėlės ir žiūrėkite, ar prie žvakės elektrodo atsiras kibirkštis. Jei neatsiranda jokios kibirkšties, tai pakartokite šį testą su nauja žvake.

Perjungę jungiklį į padėtį IŠJUNGTA, nuimkite žvakę. Perjunkite droselio svirtį į padėtį ĮJUNGTA (nuspausta iki galo) ir patraukite starterio lyno rankenėlę 15-20 kartų. Tai turi pašalinti degalų perteklių iš variklio. Išvalykite ir sugrąžinkite žvakę į vietą. Perjunkite jungiklį į padėtį ĮJUNGTA (I). Papumpuokite pasiurbimo pompyte 4 kartus. Patraukite 3 kartus už starterio lyno rankenėlės, droselio svirčiai esant iki galo nuspaustai (padėtis ĮJUNGTA). Jei variklis neužsiveda, tai perstumkite droselinę svirtį į uždarytos sklendės padėtį (tarpinė padėtis) ir pakartokite normalią paleidimo procedūrą. Jei variklis vis dar neužsiveda, tai pakartokite šiuos skirtingus etapus su nauja žvake.

Variklis įsijungia, bet teisingai nepagreitėja.

Varžtui “L” (mažo įpurškimo režimas) reikia reguliavimo.

Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.

Variklis įsijungia ir po to išsijungia.

Varžtui “L” (mažo įpurškimo režimas) reikia reguliavimo.

Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.

Variklis įsijungia, bet teisingai neveikia pilnu greičiu.

Varžtui “H” (didelio įpurškimo režimas) reikia reguliavimo.

Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.

Variklis nepasiekia savo pilno greičio ir/ar išskiria per daug dūmų.

Neteisingas benzino-alyvos mišinys.

Naudokite neseniai sumaišytus degalus, turinčius gerą sintetinės alyvos 2 taktų varikliams proporciją.

Purvinas oro filtras.

Išvalykite oro filtrą. Remkitės skirsniu “Oro filtro valymas”.

Purvinos kibirkščių gesiklio grotelės.

Išvalykite kibirkščių gesiklio groteles. Remkitės šio vadovo skirsniu “Kibirkščių gesiklio ir duslintuvo kontrolė/valymas”.

Variklis neįsijungia [įsitikinkite, kad jungiklis yra padėtyje ĮJUNGTA (I)]

960086014-01.indd Sec1:391

PROBLEMŲ SPRENDIMAS PROBLEMA PRIEŽASTIS SPRENDIMAS Variklis nepasiekia savo pilno greičio ir/ar išskiria per daug dūmų.

Varžtui “H” (didelio įpurškimo režimas) reikia reguliavimo.

Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi karbiuratoriaus reguliavimo.

Variklis įsijungia, sukasi ir pagreitėja, bet neveikia tuščios eigos režime.

Reikia sureguliuoti karbiuratoriaus tuščios eigos varžtą.

Pasukite tuščios eigos reguliavimo varžtą “T” į dešinę tuščios eigos greičiui padidinti. Remkitės skirsniu “Karbiuratoriaus reguliavimas”.

Grandinė sukasi tuščios eigos režime.

Reikia sureguliuoti karbiuratoriaus tuščios eigos varžtą.

Pasukite tuščios eigos reguliavimo varžtą “T” į kairę tuščios eigos greičiui sumažinti. Remkitės skirsniu “Karbiuratoriaus reguliavimas”

Sistemoje yra oro nuotėkis.

Susisiekite su Autorizuotu techninio aptarnavimo centru defektinei sistemai pakeisti.

Alyvos bakas yra tuščias.

Reikia pripildyti alyvos baką tuo pačiu metu kaip ir degalų baką.

Grandinė yra per įtempta.

Remkitės šio vadovo skirsniu “Grandinės įtempimo reguliavimas” instrukcijoms gauti.

Tepimo sistema neveikia.

Leiskite varikliui suktis vidutiniu greičiu 30-45 sekundžių. Išjunkite grandininį pjūklą ir įsitikinkite, kad alyva nelaša nuo pjovimo juostos. Jei ten yra alyvos, tai grandinė gali būti atšipusi, arba pjovimo juosta sugedusi.

Alyvos įleidimo angos užkimštos.

Nuimkite krumplinės pavaros gaubtą ir pjovimo juostą ir išvalykite alyvos įleidimo angas kietu šepečiu.

Įjungtas grandinės stabdys.

Išjunkite pjovimo grandinės stabdį. Remkitės skirsniu “Grandinės stabdžio naudojimas”.

Grandinė yra per įtempta.

Remkitės šio vadovo skirsniu “Grandinės įtempimo reguliavimas” instrukcijoms gauti.

Pjovimo juosta ir grandinė neteisingai sumontuotos.

Remkitės skirsniu “Pjovimo juostos ir grandinės pakeitimas”.

Pjovimo juosta ir/ar grandinė sugedusios /sugedusi.

Patikrinkite pjovimo juostą ir grandinę.

Krumpliaratis sugedęs.

Susisiekite su Autorizuotu techninio aptarnavimo centru, kad specialistas imtųsi krumpliaračio pakeitimo.

Pjovimo juosta ir grandinė kaista ir išskiria dūmų.

Variklis įsijungia ir sukasi, bet grandinė nesukasi.

LT GARANTIJA - SĄLYGOS Ryobi firma suteikia dvidešimt keturių (24) mėnesių garantiją šiam gaminiui dėl gamybos broko ir defektinių dalių skaičiuojant nuo patikimos datos ant sąskaitos originalo, kurį platintojas išdavė galutiniam vartotojui. Ši garantija neapima gedimų, atsiradusių dėl normalaus nusidėvėjimo, nenormalaus naudojimo arba nenormalaus ar neautorizuoto techninio aptarnavimo arba per didelio apkrovimo, bei tokių priedų kaip baterijos, lemputės, ašmenys, antgaliai, maišeliai ir t.t. Blogo veikimo atveju garantijos galiojimo metu malonėkite atsiųsti NEPATAISYTĄ gaminį su pirkimo įrodymu savo tiekėjui arba į jums artimiausią Ryobi firmos autorizuoto aptarnavimo centrą. Ši garantija nekeičia jūsų juridinių teisių, susijusių su defektiniais gaminiais.

LT PAZIŅOJUMS PAR ATBILSTĪBU EK NOSACĪJUMIEM EB ATITIKTIES DEKLARACIJA Prisiimdami atsakomybė, mes deklaruojame, kad šis gaminys atitinka reikalavimus dėl sveikatos ir saugos, kuriuos nustato Mašinų direktyva 98/37/EB ir tokios kitos pritaikytinos direktyvos kaip Elektromagnetinio suderinamumo direktyva 89/336/EEB, 2000/14/EB dėl triukšmo, 97/68/ EB dėl išmetamųjų dujų, 2002/88/EB ir 2004/26/EB. Buvo atsižvelgta į Europos ir/ar nacionalines normas ir/ar šias technines specifikacijas, kad būtų taikomi reikalavimai dėl sveikatos ir saugos, suformuluoti Europos Bendrijos direktyvose : EN 292-1:1991 / EN 2921:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 /ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / EN ISO 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986 Šis gaminys buvo deklaruotas kaip atitinkantis Direktyvą 2000/14/EB dėl triukšmo.

Garantuotas triukšmo galios lygis

Šį gaminį įvertino kaip atitinkantį direktyvą 2000/14/EB verifikavimo biuras CETIM, 52, avenue Félix-Louat, B.P. 80067, F-60304 Senlis Cedex, Prancūzija.

Išmatuotas triukšmo galios lygis

Techninė dokumentacija saugojama bendrovėje Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kongas. Atitikties deklaraciją paskelbė Homelite Far East Co., Ltd. 2006 m. rugsėjo mėn.

Vyhlasujeme, že tento výrobok je v súlade s požiadavkami uvedenými v smernici 2000/14/ES o aproximácii práva členských štátov vzhľadom na emisiu hluku v prostredí pochádzajúcu zo zariadení používaných vo voľnom priestranstve. 35 cm3
