MODE D'EMPLOI RCS-4450C RYOBI

Montajdan ve aletin kullanımına başlamadan bu kılavuzda bulunan talimatları okumanız gerekmektedir.

960086014-01.indd Sec1:342

1/12/2004 5:06:58 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe Ryobi marka bir ürün aldığınız için teşekkür ederiz. Testereniz onu güvenilir, kullanımı kolay ve etkili kılan Ryobi yüksek kalite kriterlerine göre tasarlanmış ve üretilmiştir. Bakımını doğru yaparak, yıllar boyunca dayanıklı ve sağlam bir alet kullanırsınız.

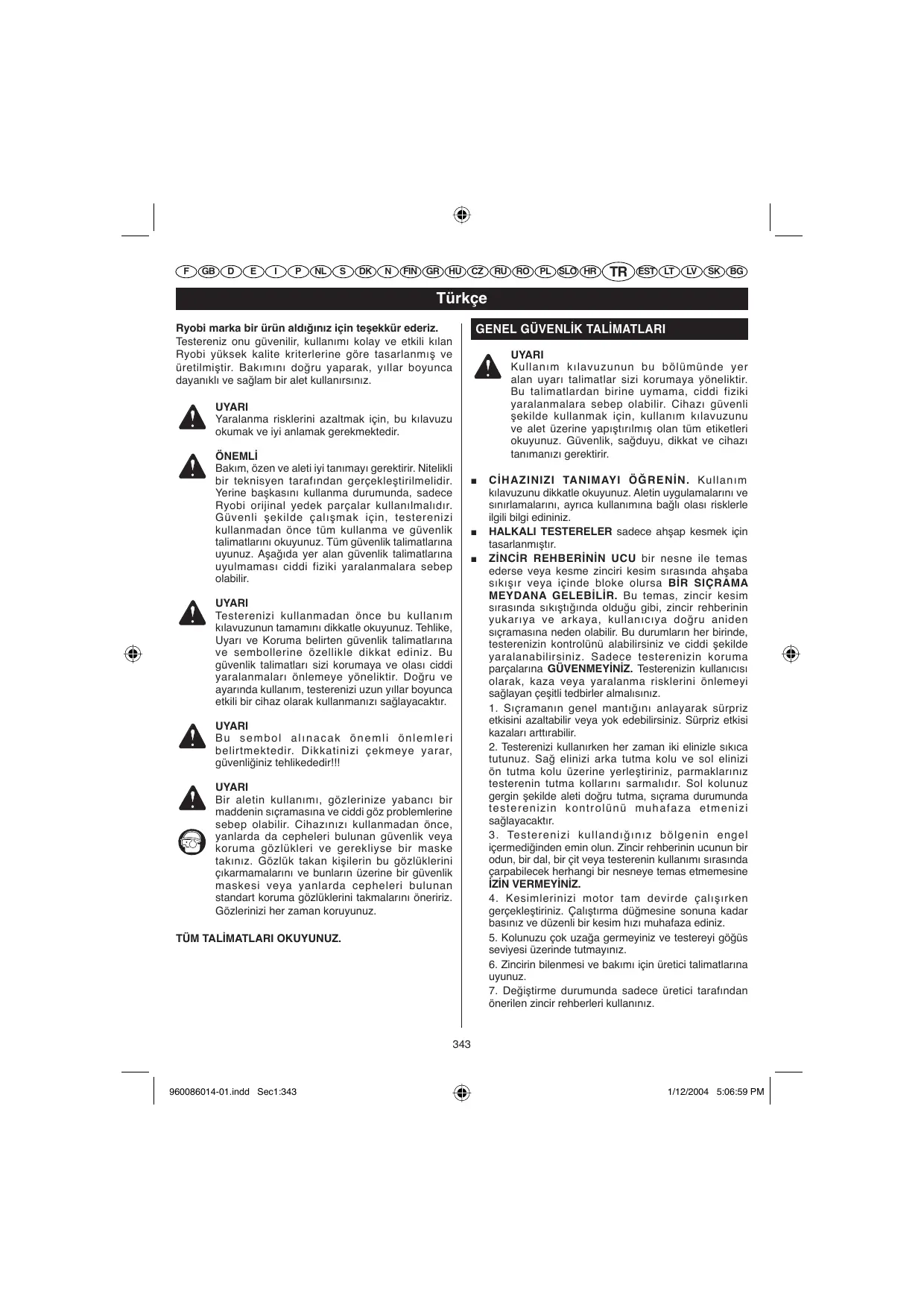

GENEL GÜVENLİK TALİMATLARI UYARI Kullanım kılavuzunun bu bölümünde yer alan uyarı talimatlar sizi korumaya yöneliktir. Bu talimatlardan birine uymama, ciddi fiziki yaralanmalara sebep olabilir. Cihazı güvenli şekilde kullanmak için, kullanım kılavuzunu ve alet üzerine yapıştırılmış olan tüm etiketleri okuyunuz. Güvenlik, sağduyu, dikkat ve cihazı tanımanızı gerektirir.

UYARI Yaralanma risklerini azaltmak için, bu kılavuzu okumak ve iyi anlamak gerekmektedir. ÖNEMLİ Bakım, özen ve aleti iyi tanımayı gerektirir. Nitelikli bir teknisyen tarafından gerçekleştirilmelidir. Yerine başkasını kullanma durumunda, sadece Ryobi orijinal yedek parçalar kullanılmalıdır. Güvenli şekilde çalışmak için, testerenizi kullanmadan önce tüm kullanma ve güvenlik talimatlarını okuyunuz. Tüm güvenlik talimatlarına uyunuz. Aşağıda yer alan güvenlik talimatlarına uyulmaması ciddi fiziki yaralanmalara sebep olabilir.

UYARI Testerenizi kullanmadan önce bu kullanım kılavuzunun tamamını dikkatle okuyunuz. Tehlike, Uyarı ve Koruma belirten güvenlik talimatlarına ve sembollerine özellikle dikkat ediniz. Bu güvenlik talimatları sizi korumaya ve olası ciddi yaralanmaları önlemeye yöneliktir. Doğru ve ayarında kullanım, testerenizi uzun yıllar boyunca etkili bir cihaz olarak kullanmanızı sağlayacaktır. UYARI Bu sembol alınacak önemli önlemleri belirtmektedir. Dikkatinizi çekmeye yarar, güvenliğiniz tehlikededir!!! UYARI Bir aletin kullanımı, gözlerinize yabancı bir maddenin sıçramasına ve ciddi göz problemlerine sebep olabilir. Cihazınızı kullanmadan önce, yanlarda da cepheleri bulunan güvenlik veya koruma gözlükleri ve gerekliyse bir maske takınız. Gözlük takan kişilerin bu gözlüklerini çıkarmamalarını ve bunların üzerine bir güvenlik maskesi veya yanlarda cepheleri bulunan standart koruma gözlüklerini takmalarını öneririz. Gözlerinizi her zaman koruyunuz. TÜM TALİMATLARI OKUYUNUZ.

CİHAZINIZI TANIMAYI ÖĞRENİN. Kullanım kılavuzunu dikkatle okuyunuz. Aletin uygulamalarını ve sınırlamalarını, ayrıca kullanımına bağlı olası risklerle ilgili bilgi edininiz. HALKALI TESTERELER sadece ahşap kesmek için tasarlanmıştır. ZİNCİR REHBERİNİN UCU bir nesne ile temas ederse veya kesme zinciri kesim sırasında ahşaba sıkışır veya içinde bloke olursa BİR SIÇRAMA MEYDANA GELEBİLİR. Bu temas, zincir kesim sırasında sıkıştığında olduğu gibi, zincir rehberinin yukarıya ve arkaya, kullanıcıya doğru aniden sıçramasına neden olabilir. Bu durumların her birinde, testerenizin kontrolünü alabilirsiniz ve ciddi şekilde yaralanabilirsiniz. Sadece testerenizin koruma parçalarına GÜVENMEYİNİZ. Testerenizin kullanıcısı olarak, kaza veya yaralanma risklerini önlemeyi sağlayan çeşitli tedbirler almalısınız. 1. Sıçramanın genel mantığını anlayarak sürpriz etkisini azaltabilir veya yok edebilirsiniz. Sürpriz etkisi kazaları arttırabilir. 2. Testerenizi kullanırken her zaman iki elinizle sıkıca tutunuz. Sağ elinizi arka tutma kolu ve sol elinizi ön tutma kolu üzerine yerleştiriniz, parmaklarınız testerenin tutma kollarını sarmalıdır. Sol kolunuz gergin şekilde aleti doğru tutma, sıçrama durumunda testerenizin kontrolünü muhafaza etmenizi sağlayacaktır. 3. Testerenizi kullandığınız bölgenin engel içermediğinden emin olun. Zincir rehberinin ucunun bir odun, bir dal, bir çit veya testerenin kullanımı sırasında çarpabilecek herhangi bir nesneye temas etmemesine İZİN VERMEYİNİZ. 4. Kesimlerinizi motor tam devirde çalışırken gerçekleştiriniz. Çalıştırma düğmesine sonuna kadar basınız ve düzenli bir kesim hızı muhafaza ediniz. 5. Kolunuzu çok uzağa germeyiniz ve testereyi göğüs seviyesi üzerinde tutmayınız. 6. Zincirin bilenmesi ve bakımı için üretici talimatlarına uyunuz. 7. Değiştirme durumunda sadece üretici tarafından önerilen zincir rehberleri kullanınız.

TESTERENİZİ TEK ELLE TUTMAYINIZ. Testerenizi tek elle kullanıyorsanız, kendinizin veya çalışma bölgesinde yer alan kişilerin (asistan, ziyaretçi) ciddi şekilde yaralanmasına neden olabilirsiniz. Testereniz iki elle tutulacak şekilde tasarlanmıştır. TESTERENİZİ YORGUN OLDUĞUNUZDA KULLANMAYINIZ. Testerenizi, yorgun olduğunuzda, alkol veya uyuşturucu ya da ilaç aldığınızda kullanmayınız. GÜVENLİK AYAKKABILARI GİYİNİZ. Ayrıca koruyucu giysiler, çalışma eldivenleri, güvenlik gözlükleri, göz ve ses koruyucuları ve bir kask takınız. Testerenizi kullandığınızda, SABİT OLMAYAN BİR YÜZEYDE DURMAYINIZ (merdiven, destek, ağaç, vs...). YAKITA DİKKATLİ ŞEKİLDE İŞLEM YAPINIZ. Motoru çalıştırmadan önce, yakıt deposunu doldurduğunuz yerden en az 15 m uzaklaşınız. Te s t e r e y i ç a l ı ş t ı r d ı ğ ı n ı z d a v e y a k e s i m gerçekleştirdiğinizde BAŞKA KİŞİLERİN TESTERENİN YAKININDA BULUNMASINA İZİN VERMEYİNİZ. Tüm ziyaretçiler ve hayvanları çalışma alanından uzak tutunuz. KESİM YAPMAYA BAŞLAMADAN ÖNCE, çalışma bölgesini boşaltınız, sabit bir çalışma pozisyonu alınız ve ağaç düşerken hangi köşeye çekileceğinize karar veriniz. Motor çalıştığında KESME ZİNCİRİNDEN UZAK DURUNUZ. TESTERENİZİ YALNIZCA MOTOR DURDUĞUNDA VE FREN DEVREDE OLDUĞUNDA TAŞIYINIZ, zincir rehberi ve kesme zinciri arkaya doğru bakmalıdır ve susturucu sizden uzakta durmalıdır. Testerenizi taşırken, uygun bir zincir rehberi kılıfı kullanınız. HASAR GÖRMÜŞ, ayarsız veya tam birleştirilmemiş BİR TESTERE KULLANMAYINIZ. Zincirin çalıştırma düğmesini bıraktığınızda durmadığından emin olunuz. Te s t e r e n i z i b ı r a k m a d a n ö n c e M O T O R U DURDURUNUZ. Motorun denetimsiz dönmesine İZİN VERMEYİNİZ. Güvenlik nedeniyle, testerenizi bırakmadan önce zincir frenini de devreye sokunuz. Küçük ağaçlar ya da bilyeler kestiğinizde ÇOK DİKKATLİ OLUNUZ, çünkü ince parçalar kesme zincirine takılabilir ve size doğru sıçrayabilir ve dengenizin kaybolmasına neden olabilir. GERİLİM İLE TUTULAN BİR DALI KESTİĞİNİZDE, ahşap liflerindeki gerilim boşaldığında çarpılmayacak şekilde hızlıca uzaklaşmaya hazır olun. TUTMA KOLLARINI kuru ve temiz, yağ ve yakıt izi olmayacak şekilde tutunuz. TESTERENİZİ YALNIZCA iyi HAVALANDIRILMIŞ ALANLARDA KULLANINIZ.

Bu işin eğitimini almanız haricinde TESTEREYİ YALNIZCA AĞAÇ ÜZERİNDE KULLANINIZ. TESTERENİZİ KULLANIRKEN HER ZAMAN İKİ ELİNİZLE SIKICA TUTUNUZ. KESME ZİNCİRİN BİLENMESİ VE BAKIMI İÇİN TALİMATLARA UYUNUZ. YALNIZCA testere üreticisi tarafından önerilen minimum sıçrama yapan zincir ve ZİNCİR REHBERLERİ KULLANINIZ. Motor bloğuna bağlı zincir rehberi MONTE ETMEYİNİZ ve testereniz için uygun olmayan aksesuarlar kullanmayınız. BU TALİMATLARI SAKLAYINIZ. Düzenli olarak bakınız ve diğer kullanıcıları bilgilendirmek için kullanınız. Bu cihazı ödünç veriyorsanız, beraberindeki kullanma kılavuzunu da veriniz.

KESİM TERSTERESİ ÖZEL GÜVENLİK TALİMATLARI UYARI Kullanım kılavuzunun bu bölümünde yer alan uyarı talimatlar sizi korumaya yöneliktir. Bu talimatlardan birine uymama, ciddi fiziki yaralanmalara sebep olabilir. GENEL UYARILAR 76 mm çaptan daha küçük çalı ve SARMAŞIK DAL KESMEYİNİZ. ■ Susturucunun yüzeyi testerenin kullanımı sırasında ve kullanımından sonra ÇOK SICAKTIR. Bu yüzeye dokunmamaya dikkat ediniz, ciddi şekilde yanabilirsiniz. ■ Motor çalıştığında, testerenizi HER ZAMAN İKİ ELİNİZLE TUTUNUZ. Parmaklarınız tutma kolunu çevreleyecek şekilde testereyi sıkıca tutunuz. ■ Doğru çalışması için gerekli talimatları almayan birinin TESTERENİZİ KULLANMASINA İZİN VERMEYİNİZ. Bu talimat, hem şahıslar hem de cihazı kiralayan şirketler için geçerlidir. ■ MOTORU ÇALIŞTIRMADAN ÖNCE, zincirin hiçbir nesne ile temas etmediğinden emin olunuz. ■ TESTERENİZİ YALNIZCA iyi havalandırılmış alanlarda KULLANINIZ. ■ UYGUN GİYSİLER GİYİNİZ. Bol giysiler giymeyiniz. Her zaman uzun ve kalın bir pantolon giyiniz, çizme ve eldiven kullanınız. Takılar, kısa pantolonlar, sandaletler kullanmayınız ve asla yalınayak çalışmayınız. Motorun çekebileceği veya zincire veya çalıya takılabilecek bol giysiler giymeyiniz. Bir tulum, kot veya dayanıklı ve kalın kumaşa sahip bir pantolon giyiniz. Saçlarınızı omuzlarınız üstünden toplayınız. ■ Aleti tutmayı kolaylaştırmak ve ellerinizi korumak için kaymayan ayakkabılar giyiniz ve çalışma eldivenleri takınız. ■

960086014-01.indd Sec1:344

1/12/2004 5:07:00 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe Kesme zinciri ayarlar yapıldıktan sonra rölantide dönüyorsa, Ryobi Yetkili Servis Merkezi ile temasa geçiniz ve onarımlar gerçekleştirilmeden testerenizi kullanmayınız.

KESİM TERSTERESİ ÖZEL GÜVENLİK TALİMATLARI ■

Aleti kullandığınız zamanlarda, ses koruyucuları ve bir kask takınız.

UYARI Kullanım kılavuzu bakım talimatlarında açıklanan dışındaki onarımların tümü, nitelikli bir teknisyen tarafından gerçekleştirilmelidir. Motor volanını çıkarmak veya dişli çarkı çıkarmak için motor volanını tutmak için uygun olmayan aletlerin kullanımı, motor volanına zarar verebilir ve patlamasına neden olabilir, bu da ciddi fiziki yaralanmalara neden olabilir.

DEPO DOLDURMA (SİGARA İÇMEYİNİZ!) ■ Yangın risklerini azaltmak için, yakıtı dikkatlice tutunuz. Çok yanıcı bir maddedir. ■ Yakıtın benzin içermek için tasarlanmış bir kapta karıştırınız ve muhafaza ediniz. ■ Yakıtı, her türlü kıvılcım veya alevden uzakta açık havada karıştırınız. ■ Boş bir alan seçiniz, motoru durdurunuz ve doldurmadan önce soğumasını bekleyiniz. ■ Basıncı boşaltmak için ve yakıtın kapağın çevresine yayılmasını önlemek için depo kapağını yavaşça açınız. ■ Doldurduktan sonra, depo kapağını sıkıca kapatınız. ■ Yakıt dağıldıysa aleti siliniz. Motoru çalıştırmadan önce, yakıt deposunu doldurduğunuz yerden 15 m uzaklaşınız. ■ Asla yayılan yakıtı yakmaya çalışmayınız.

SIÇRAMA Sıçrama, ciddi yaralanmalara sebep olabilecek tehlikeli bir tepkidir. Sadece testerenizin koruma parçalarına güvenmeyiniz. Ayrıca, kaza veya yaralanma risklerini önlemeyi sağlayan özel tedbirler almalısınız. Önemli bilgi: Sıçramaları ve ciddi fiziki yaralanmaları önlemek ile ilgili daha fazla bilgi için bu kılavuzdaki “Kullanım” bölümüne bakınız. DAHA SONRA DA BAKMAK İÇİN İŞ BU KULLANIM KILAVUZUNU SAKLAYINIZ.

KESİM / ÇALIŞMA ALANI: TEMEL ÖNLEMLER ■ Testerenizi bir ağaç üzerinde kullanmayınız. ■ Testerenizi bir merdiven üzerinde kullanmayınız: Çok tehlikelidir. ■ Ziyaretçileri ve hayvanları çalışma alanından uzak tutunuz. Başlatılması veya çalıştırılması sırasında kimsenin testerenin yakınında bulunmasına izin vermeyiniz. Önemli bilgi: Çalışma alanının ölçüsü gerçekleştirilecek çalışma, ağacın boyutu ve üzerinde çalışılacak parçaya bağlıdır. Örneğin, bir ağacın kesilmesi dal kesme gibi diğer kesim tiplerinden daha geniş bir çalışma alanı gerektirir. İTME VE ÇEKME Tepki gücü her zaman zincirin döndüğü yönden aksi yönde uygulanır. Zincirin alt kenarı ile kesim yaptığınızda ÇEKMEʼyi ve zincir rehberinin kenarı ile kestiğinizde İTMEʼyi kontrol etmeye hazır olmalısınız. Önemli bilgi: Testereniz fabrikada tamamen test edilmiştir. Testere üzerinde yağ kalıntıları bulmanız normaldir. BAKIM İÇİN ÖNLEMLER Asla, hasar görmüş, ayarsız veya tam birleştirilmemiş bir testere kullanmayınız. Zincirin çalıştırma düğmesini bıraktığınızda durmadığından emin olunuz. Kesme zinciri rölantide dönüyorsa, yakıtı ayarlamak gerekli olabilir. Bu kullanım kılavuzunun “Rölanti ayarlama” bölümüne bakınız. 345

960086014-01.indd Sec1:345

1/12/2004 5:07:01 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe SEMBOLLER Aşağıdaki bazı semboller aletinizde yer alabilir. Bunları tanımayı ve anlamlarını aklınızda tutmayı öğreniniz. Bu sembollerin doğru şekilde yorumlanması, bu aleti daha güvenli ve uygun şekilde kullanmanızı sağlayacaktır.

SEMBOLLER ADI TANIMLAMA / AÇIKLAMA Uyarı

Güvenliğiniz için almanız gereken önlemleri belirtir.

Kullanım kılavuzunu dikkatle okuyunuz.

Yaralanma risklerini azaltmak için, bu alet kullanmadan önce iş bu kullanım kılavuzunu okumanız ve anlamanız gereklidir.

Koruma gözlükleri ve bir kask takınız ve kulaklarınızı sese karşı koruyunuz

Aleti kullandığınız zamanlarda, ses koruyucuları ve bir kask takınız.

Çıplak ateş veya kıvılcım olan bir yerinde yakınında çalışmak ve sigara içmek yasaktır.

Testerenizi iki elle tutun ve kullanın.

Tek elle kullanmak yasaktır

Testerenizi tek elle tutarak kullanmayınız.

Motorlar, kokusuz öldürücü bir gaz olan, karbon monoksit salgılarlar. Testerenizi asla kapalı bir yerde kullanmayınız.

TEHLİKE! Sıçrama riskine dikkat edin.

Zincir rehberinin teması

Zincir rehberinin ucunun nesnelere temas etmesinden kaçının.

Her zaman eldivenler takınız

Testerenizi kullanırken kalın ve kaymayan eldivenler takınız.

Ziyaretçileri uzak tutunuz

87 veya daha fazla oktan endisine sahip ([R+M]/2) otomobillere yönelik kurşunsuz benzin kullanınız. - Alet, benzin ve 2 zamanlı sentez yağı karışımı gerektiren 2 zamanlı bir motor ile çalışmaktadır (oran %2). Ziyaretçileri hayvanları, çalışma alanından en az 15 m uzak bir mesafede tutunuz.

960086014-01.indd Sec1:346

1/12/2004 5:07:01 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe TEKNİK ÖZELLİKLER 35 cc Ağırlıklar - rehbersiz, zincirsiz, yakıtsız 4,4 kg ve yağsız 310 cm3 Yakıt haznesi kapasitesi 210 cm3 Yağ deposu kapasitesi 40 cm Zincir rehberinin uzunluğu 9,53 mm Zincir adımı 1,27 mm Çap ince ve az sıçrama Zincir tipi yapan 6 diş Çalıştırma dişlisi 35 cm3 Silindir hacmi 1,6 kW (2,2 ch) Nominal güç 12000 dv/dk Nominal hız 2700-3100 devir/dk Rölanti hızı 100 dB(A) Akustik basınç seviyesi (ISO022868) 110 dB(A) Akustik güç seviyesi (ISO22868) Titreşim seviyesi (ISO022867) 4,5 m/s2 - Ön tutma kolu 7,3 m/s2 - Arka tutma kolu TANIMLAMA (Şek. 1) 1. Ön el koruması / Zincir freni 2. Ön tutma kolu 3. Silindir karteri 4. Hava alma pompası 5. Starter 6. Dişli karter 7. Zincir rehberi montaj vidası 8. Zincir rehberi 9. Az sıçrama yapan zincir

10. Atıcı karteri / havalandırma fanları 11. Tahrik sapı 12. Açma/kapama anahtarı 13. Çalıştırma düğmesi kilidini açma düğmesi 14. Arka tutma kolu 15. Hızlandırma düğmesi 16. Yağ deposu kapağı 17. Yakıt haznesi tıkacı

MONTAJ Bakınız şekil 34-43. Bu kullanım kılavuzundaki “Zincir ve zincir rehberi değiştirme“ bölümüne bakınız.

UYARI Bir parçanın eksik olduğu durumda, söz konusu parça temin edilmeden aleti kullanmayınız. Bu uyarıya uymama, ciddi fiziki yaralanmalara sebep olabilir.

KULLANIM UYARI Aletinize alışmış olsanız dahi dikkati elden bırakmayınız. Ciddi şekilde yaralanma için bir saniye dikkatsizliğin yeterli olduğunu unutmayınız.

UYARI Aletinize kullanılması tavsiye edilmeyen aksesuarlar eklemeye ve değişiklikler yapmaya çalışmayınız. Değişiklikler ya da eklemeler yasal kullanımı ortadan kaldırır ve ciddi fiziksel yaralanmalara yol açma tehlikesi içerir.

UYARI Bu aleti kullandığınızda, daima güvenlik gözlüğü yada lateral ekranlı gözlük kullanınız. Bu aletin kullanım talimatlarına aykırı kullanımı gözlerinize yabancı cisim kaçmasına ve ciddi göz lezyonlarına yol açabilir.

Önemli bilgi: Testereniz fabrikada tamamen test edilmiştir. Testere üzerinde yağ kalıntıları bulmanız normaldir. Yakıt ile ilgili etiketi okuyunuz ve sonra çıkarıp bu kullanım kılavuzu ile birlikte saklayınız.

960086014-01.indd Sec1:347

UYARI Bu aleti imal eden yetkilinin tavsiyesi dışında parça ve aksesuarları kullanmayınız. Tavsiye edilmeyen parça ve aksesuar kullanımı ciddi yaralanma risklerine yol açabilir.

UYGULAMALAR Aşağıdaki uygulamalar için testerenizi kullanınız: ■ Budama, ağaç kesme ve genel kesim işleri ■ Ana köklerin kesilmesi

YAKIT VE DEPO DOLDURMA

kullanmayınız. Yalnızca 2 zamanlı sentez yağı kullanınız. %2 yağı benzine karıştırınız, yani 50:1 (%2) oranında. Her yeni dolumdan önce yakıtı her zaman iyi karıştırınız. Yakıtı küçük miktarlarda karıştırınız: Yakıtı bir aydan fazlası için karıştırmayınız. Aynı zamanda, yakıt stabilizatörüne sahip 2 zamanlı sentez yağı kullanmanızı öneririz.

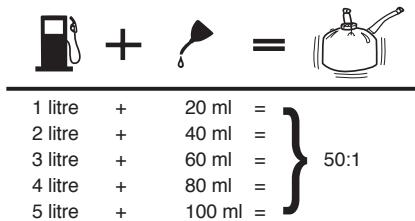

YAKIT DEPOSUNUN DOLDURULMASI (Şek. 2) Yakıt bulaşmasını engellemek için deponun kapağının çevresini temizleyiniz. ■ Basıncı boşaltmak için ve yakıtın kapağın çevresine yayılmasını önlemek için depo kapağını yavaşça açınız. ■ Yakıt karışımını depoya yayılmasını önleyerek dikkatlice dökünüz. ■ Kapağı kapatmadan önce, contayı temizleyiniz ve düzgün durumda olduğunu kontrol ediniz. ■ Depo kapağını derhal takınız ve elle sıkıca kapatınız. Yayılan her türlü yakıt kalıntısını silmeye dikkat ediniz. Motoru çalıştırmadan önce yakıt deposunu doldurduğunuz yerden en az 15 m uzaklaşınız. Önemli bilgi: İlk ve bazen sonraki birkaç kullanım sırasında motorun duman yayması normaldir.

YAKITIN GÜVENLİ ŞEKİLDE KULLANILMASI

UYARI Depoyu doldurmadan önce motoru her zaman durdurunuz. Çalışma durumundayken veya hala sıcak olduğunda aletin deposunu asla doldurmayınız. Motoru çalıştırmadan önce yakıt deposunu doldurduğunuz yerden en az 15 m uzaklaşınız. SİGARA İÇMEYİNİZ! Bu uyarıya uymama, ciddi fiziki yaralanmalara sebep olabilir. UYARI Alette yakıt sızıntısı olmadığından emin olunuz. Bir sızıntı görürseniz, yangın risklerini önlemek için yeniden kullanmadan önce testerenizi onartınız. ■

Yakıtı her zaman dikkatlice kullanınız: bu madde çok yanıcıdır. Yakıtı her zaman, her türlü kıvılcım veya alevden uzakta açık havada karıştırınız ve muhafaza ediniz. Yakıt buharını solumayınız. Benzin veya yağın cildiniz ile temas etmesini önleyiniz. Benzin veya yağın gözünüze sıçramasını önleyiniz. Gözünüze benzin veya yağ sıçrarsa, derhal duru su ile durulayınız. Hala rahatsızlık hissediyorsanız, derhal bir doktora başvurunuz. Yayılan yakıtın tamamını derhal siliniz.

ZİNCİRİN VE ZİNCİR REHBERİNİN YAĞLANMASI (Şek. 3) Ryobi zincir ve zincir rehberi için, zincirler ve zincir gresörleri için hazırlanmış ve sulanmadan çok değişik sıcaklıklarda etkili olacak şekilde formüle edilmiş yağ kullanınız. Bu testere, yaklaşık olarak yakıt deposu başına bir yağ deposu tüketmektedir. Önemli bilgi: Kirli, daha önce kullanılmış veya içinde başka maddeler bulunan yağ kullanmayınız. Bu yağ pompasına, rehbere veya zincire zarar verebilir. ■ Zincir ve rehber yağını, yağ deposuna dikkatlice dökünüz.

YAKIT KARIŞITIRMA ■ Alet, benzin ve 2 zamanlı sentez yağı karışımı gerektiren 2 zamanlı bir motor ile çalışmaktadır. Kurşunsuz benzini ve motor için 2 zamanlı yağı benzini almaya uygun temiz bir kapta karıştırınız. ■ Motor, 87 veya daha fazla oktan endisine sahip ([R+M]/2) otomobillere yönelik kurşunsuz benzin ile çalışmaktadır. ■ Özellikle motorlar, motosikletler gibi benzin istasyonlarında satılan benzin/yağ karışımını 348

960086014-01.indd Sec1:348

1/12/2004 5:07:04 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe KULLANIM ■

konumuna çekiniz ( ). DİKKAT ETME Zincir freni devrede olduğunda, motoru yavaşlatmak için çalıştırma düğmesini bırakmazsanız, motora zarar verebilirsiniz. Çalıştırma düğmesini zincir freni devrede olduğunda basılı tutmayınız.

Yakıt deposu her doldurduğunuzda, yağ deposunu da doldurunuz.

ZİNCİR FRENİNİN KULLANIMI (Şek. 4-5) Her kullanımdan önce zincir freninin çalışmasını kontrol ediniz. ■ Sol elinizin arkası ile, zincir maksimum hızda dönerken el korumasını / zincir frenini öne doğru iterek zincir frenini devreye sokunuz. ■ Fren kolunu / el koruyucusunu bir ses duyana kadar kola doğru çekerek zincir frenini devreden çıkartınız.

Sıcak çalıştırma: ■ Düğmeyi ÇALIŞTIRMA (I) üzerine getiriniz. ■ Zincir frenini / el koruyucusunu geriye doğru çekerek zincir freninin devrede olmadığından emin olunuz. ■ Hava alma pompasını 4 defa çalıştırınız. ■ Atıcının kolunu motor dönene kadar çekiniz.

UYARI Zincir freni zinciri anında durdurmuyorsa veya kullanım sırasında kendi başına devre dışı kalmaması için tutmak gerekiyorsa, yeniden kullanmadan önce, onarılması için bir Yetkili Servis Merkezine getiriniz.

MOTORUN DURMASI (Şek. 11-12) Hızlandırma düğmesini bırakınız ve motorun rölantiye geçmesini bekleyiniz. Motoru durdurmak için, çalıştırma düğmesini STOP “ “ üzerine getiriniz. Zincir döndüğünde testerenizi yere bırakmayınız. Daha fazla güvenlik için, testerenizi kullanmadığınız zaman zincir frenini devreye sokunuz. Çalıştırma düğmesi testereyi durdurmazsa, starter kolunu sonuna dek çekiniz (sıkma/ ) ve motoru durdurmak için zincir frenini devreye sokunuz. Çalıştırma düğmesi STOP “ “ üzerinde olduğunda testereyi durdurmuyorsa, tehlikeli koşullarda çalışmayı ve ciddi şekilde yaralanmayı önlemek için onarım işlemini gerçekleştiriniz. Önemli bilgi: Testereyi kullanmayı bıraktığınızda, yağ ve yakıt depolarının kapaklarını gevşetip sonra sıkarak basıncın çıkmasına izin veriniz. Testereyi yerine koymadan önce motoru soğumaya bırakınız.

MOTORUN MARŞ ETMESİ (Şek. 6-10) Aletin çalıştırılması motorun soğuk veya sıcak olmasına bağlı olarak değişiklik gösterir. UYARI Zincir rehberinin solunda durunuz. Testereyi veya zincirin üstünden atlamayınız; zincir güzergahının üstüne doğru eğilmeyiniz. ■

Testerenizi düz bir yere bırakınız ve hiçbir nesne veya engelin aletin yakınında yer almadığından ve zincir ve rehber ile temas etmediğinden emin olunuz. Zincirin zamanından önce körleşmesini önlemek için, zincirin ve zincir rehberinin yerle temas etmemesini sağlayınız. Ön tutma kolu sol eliniz ile sıkıca tutunuz ve sağ ayağınızı arka tutma kolunun tabanına yerleştiriniz.

Soğuk çalıştırma: ■ Düğmeyi ÇALIŞTIRMA (I) üzerine getiriniz. ■ Zincir frenini / el koruyucusunu geriye doğru çekerek zincir freninin devrede olmadığından emin olunuz. ■ Hava alma pompasını 4 defa çalıştırınız. ■ Starter kolunu komple sıkıştırma konumuna çekiniz ( ). ■ Atıcının kolunu motor çalışmaya hazır olana kadar çekiniz ancak bu 5 defadan fazla olmamalı. ■ Starter kolunu yarı sıkıştırma ara konumuna itiniz ( ). ■ Atıcının kolunu motor dönene kadar çekiniz. Ö n e m l i b i l g i : Te s t e r e y i , s t a r t e r k o l u b u pozisyondayken sıcaklığa göre 15 ile 30 saniye arasında çalıştırınız. ■

Son olarak, starter kolunu komple ÇALIŞMA HIZIN AYARLANMASI (Şek. 13) ■ Motor marş ederse, dönerse ve hızlanırsa fakat rölantide tutmazsa, rölantiyi arttırmak için rölanti “T” vidasını sağa doğru çeviriniz. ■ Zincir rölantide dönüyorsa, hızı azaltmak için “T“ rölanti vidasını sola doğru çeviriniz ve zincirin hareketini durdurunuz. Bu ayar yapıldıktan sonra zincir hala rölantide dönüyorsa, gereken ayarları yaptırmak için Yetkili Servis Merkezi ile temasa geçiniz ve onarımlar gerçekleştirilmeden budama makinenizi kullanmayınız. UYARI ZİNCİR ASLA RÖLANTİDE DÖNMEMELİDİR. Rölanti hızını azaltmak ve zinciri durdurmak için “ T “ rölanti vidasını sola doğru çeviriniz veya gereken ayarları gerçekleştirmek için Yetkili Servis Merkezi ile temasa geçiniz. Onarım gerçekleştirilmeden aleti kullanmayınız. Rölantide dönen bir zincir, ciddi fiziki yaralanmalara sebep olabilir.

İTME VE ÇEKME (Şek. 14) Tepki gücü her zaman zincirin döndüğü yönden aksi yönde uygulanır. Zincir rehberinin alt kenarı ile kesim yaptığınızda ÇEKMEʼyi ve zincir rehberinin üst kenarı ile kesim yaptığınızda ise İTMEʼyi kontrol etmeye hazır olmalısınız. Önemli bilgi: Testereniz fabrikada tamamen test edilmiştir. Testere üzerinde yağ kalıntıları bulmanız normaldir.

Bir sıçramayı kontrol etmeye hazır olmak için, sol kolunuzu iyice gergin tutunuz. Zincir rehberinin solunda durunuz. Baş parmaklarınız tutma kollarının alt bölümünü kavramalıdır.

ÇALIŞMA ALANI (Şek. 19) ■ Yalnızca ahşap ya da ahşaptan yapılmış malzemeler kesiniz. Sac, plastik, taş veya diğer yapı malzemelerini kullanmayınız. ■ Asla bir çocuğun testerenizi kullanmasına izin vermeyiniz. Kullanım kılavuzunu okutmadan ve aleti güven içinde kullanması için gerekli talimatları izah etmeden hiç kimsenin testerenizi kullanmasına izin vermeyiniz. ■ Diğer tüm kişileri (asistan, ziyaretçi, çocuk) ve hayvanları çalışma alanından GÜVENLİ BİR MESAFEDE tutunuz. Ağaç kesme işlemleri sırasında, güvenlik mesafesi en azından çalışma bölgesindeki en büyük ağaçların yüksekliğinin iki katına eşit olmalıdır. Kesme işlemi sırasında, çalışanlar arasında en azından 4,5 mʼlik bir mesafe bırakınız. ■ işlem sırasında denge kaybını önlemek için bacaklarınızda destek ve düz zeminde durunuz. ■ Sıçrama durumunda testereyi kontrol etmek zor olduğundan testereyi göğüs hizasında tutmayınız. ■ Elektrik tellerinin veya binaların yakınında yer alan ağaçları kesmeyiniz. Bu tip işlemleri profesyonellerin gerçekleştirlmesini sağlayınız. ■ Testerenizi yalnızca yeterince aydınlık olduğunda ve ne yaptığınızı görebiliyorsanız kullanınız.

SIÇRAMALARI ÖNLEMEK İÇİN TEDBİRLER (Şek. 15-16) UYARI Sıçrama dönen zincir, zincir rehberinin ucu üst kısmı seviyesinde bir nesne ile temas ederse veya kesim sırasında zinciri sıkıştırırsa ve ahşapta bloke olursa meydana gelebilir. Zincir rehberinin üst ucu, bir nesne ile temas ederse, bu nesne kesilmekte olan parçaya sıkışabilir ve bir süre boyunca durdurabilir. Bu, zincir rehberinin yukarıya ve geriye kullanıcıya doğru aniden sıçramasına neden olur. Aynı şekilde, kesme zinciri zincir rehberi ucu boyunca sıkışır, bu kullanıcıya doğru aniden sıçrayabilir. Bu durumların her birinde, aletinizin kontrolünü alabilirsiniz ve ciddi şekilde yaralanabilirsiniz. Sadece makinenizin dahili korumalarına güvenmeyiniz. Kaza veya yaralanma risklerini önlemek için çeşitli güvenlik tedbirleri de alınız. Daha fazla bilgi için “Genel güvenlik talimatları” bölümüne bakınız.

KULLANIM / TEMEL KESİM TEKNİKLERİ Önemli bir kesim işlemine başlamadan önce testerenize alışmak için çeşitli teknikler kullanarak küçük odunlar üzerinde kesim alıştırmaları yapınız. ■ Parçaya karşı testere rölantide doğru bir pozisyon alınız. ■ Çalıştırma düğmesine sonuna kadar basarak kesime başlamadan önce motora maksimum hızını kazandırınız. ■ Testereyi oduna dayayarak kesmeye başlayınız. ■ Tüm kesim süresi boyunca, motoru tam devirde çalıştırınız. ■ Zincirin “tüm işlemi“ yapmasına izin veriniz, aşağı doğru hafif bir basınç uygulamak yeterlidir. Kesimi zorlarsanız, motora, zincire veya motora hasar verebilirsiniz. ■ Kesim biter bitmez çalıştırma düğmesini bırakınız ve motorun rölantiye geçmesini bekleyiniz. Testereyi boşta maksimum hızda çalıştırırsanız, zinciri, rehberi ve motoru erken aşındırabilirsiniz. ■ Kesim işlemi sonunda testere üzerinde basınç uygulamayınız.

KESİME HAZIRLIK ELLERİN KONUMU (Şekil. 17) UYARI Bu kılavuzda tanımlanan el konumunu asla değiştirmeyiniz (sol elinizi arka tuma kolu, sağ elinizi ön tutma kolu üzerine yerleştirmeyiniz) ve vücudunuzu veya kolunuzu zincir geçişine koyacak tüm konumlardan kaçınınız. UYARI Hızlandırma düğmesini sol elinizle çalıştırmayınız ve ön tutma kolunu sağ elinizle tutmayınız. Testereyi kullanırken, asla zincirin menzilinde bulunmamaya dikkat ediniz. ÇALIŞMA DURUŞU (Şekil. 18) ■ Sert zemin üzerinde bacaklarınızdan destek alınız. 350

960086014-01.indd Sec1:350

1/12/2004 5:07:05 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe AĞAÇ KESME TEKNİĞİ (Şek. 21 - 24) 1. Ağacın düşüşü sırasında hangi tarafa (veya öngörülen yolun kapanması durumunda birkaç tane) çekileceğinizi önceden belirleyiniz. Ağacın hemen çevresindeki bölgeyi açınız ve çekilmeyi düşündüğünüz bölgede engel olmadığından emin olunuz. Öngörülen düşüş hattından itibaren yaklaşık 135° açınız (A). 2. Rüzgarın gücünü ve yönünü, ağacın eğim ve yönünü ve büyük dalların bulunduğu tarafı göz önüne alınız. Tüm bu etkenler ağacın düşeceği yönü etkileyebilir. Doğal düşüş çizgisi dışında (B) bir çizgi izleyen bir ağacı kesmeyi denemeyiniz. 3. Ağacın düşeceği yerin yanında gövdesinin çapının yaklaşık 1/3ʼü kadar bir kesim boğazı kesin (C). Kesim boğazını düşüş alanını dik açı ile kesecek şekilde gerçekleştiriniz. Kesim boğazı testereye yatay bir geçiş sağlamak için boşaltılmalıdır. Ağacın ağırlığının testereyi sıkıştırmasını önlemek için, her zaman alt bölümden başlayınız. 4. Kesim boğazının yatay yarığının en az 5cm üzerinde, yatay olarak bir sağ kesim çizgisi (D) gerçekleştirin. Önemli bilgi: Asla kesim boğazına kadar kesmeyiniz. Kesim boğazı ve kesim çizgisi arasında her zaman bir tahta bölümü bırakınız (ağaç çapının yaklaşık 1/10ʼu veya 5 cm). Bu kalınlık “ menteşe “ olarak adlandırılır (E). Ağacın düşüşünü kontrol eder ve yanlış yöne dönmesini, sallanmasını veya düşmesini önler. Geniş çaplı ağaçlar için, ağacın düşmesine neden olabilmek için yeterince derin olmamasından önce kesim çizgisini durdurunuz. Daha sonra, ahşap veya plastik (F) kesme köşeleri zincire dokunmaması için yerleştiriniz. Ağaç üzerinde bir kol oluşturmak için yavaş yavaş sokunuz. 5. Ağaç düşmeye başladığında, testereyi durdurunuz ve hemen yere bırakınız. Ağacın sizin yönünüze doğru düşmediğini kontrol ederek öngörülen bölgede kendinizi korumaya alınız.

AĞAÇ KESME - TEHLİKELİ DURUMLAR (Şek. 20)

KULLANIM UYARI Şiddetli bir rüzgar veya yağmur olduğunda ağaç kesmeyiniz. İklim koşulları tehlike arz etmeyene kadar bekleyiniz. Bir ağaç kesildiğinde, ciddi fiziki yaralanma risklerini önlemek için aşağıdaki talimatlara uymak önemlidir. ■ Aleti kullandığınız zamanlarda, ses koruyucuları ve bir kask (A) takınız. ■ Çok eğik veya kabuğu soyulan dalları çürümüş veya ölmüş veya gövdesi çok oyuk olan ağaçlar kesmeyiniz. Bu ağaçlar kesilmeden önce bir şantiye aracı ile yere itilmeli veya çekilmeliler. ■ Büyük dalların dağılımını veya ağırlığını göz önüne alınız (B). ■ Kesilecek ağacın (C) çevresindeki çalıları itiniz. ■ Elektrik tellerinin veya binaların yakınında yer alan ağaçları kesmeyiniz (D). ■ Ağacın eğim yönünü göz önüne alınız (E). ■ Ağacın, kesim sırasında (F) size çarpacak veya düşecek ölü veya kırık dala sahip olmadığından emin olunuz. ■ Kesim sırasında, öngörülen yönde düşeceğinden emin olmak için düzenli olarak ağacın tepesine bakınız. ■ Tüm ziyaretçileri belirli bir güvenlik mesafesinde tutunuz (G) (en azından ağacın yüksekliğinin iki katı). ■ Ağacın düşüşü sırasında hangi tarafa çekileceğinizi önceden belirleyiniz (H). ■ Ağaç başka bir yöne düşmeye başlıyorsa veya düşüşü sırasında testere sıkışırsa veya çalışmaya başlarsa, hemen testereyi bırakarak uzağa kaçınız! ■ Bir ağacı kesmeden önce rüzgar yönünü göz önüne alınız. ■ Dalların veya ağacın kendisinin düşmesinden etkilenebilecek elektrik hatları veya binaları yakınında bulunan ağaçlar kesmeyiniz. ■ Alan yokuşsa, her zaman üstte kalın çünkü ağaç kesildikten sonra yokuş aşağı yuvarlanabilir ya da kayabilir. ■ Kesme işleminin gerçekleştirileceği yerlerdeki fazlalıkları, taşları, kabuk parçalarını, çivileri, agrafları ve demir telleri çıkarınız.

UYARI Kesim çizgisi asla kesim boğazına ulaşmamalıdır. Menteşe ağacın düşmesini kontrol eder: kesim boğazı ve kesim çizgisi arasında kalan tahta kısımdır. ANA KÖKLERİN KESİLMESİ (Şek. 25) Ana kök ağacın gövdesinden yere kadar giden büyük bir köktür. Ağaç kesme işlemini gerçekleştirmeden önce bir ağacın büyük kökleri kesiniz. Ana kök içinde önce yatay (A) sonra dimdik olacak şekilde dikey (B) bir kesik gerçekleştiriniz. Kesilen bölümü (C) çalışma alanından uzak tutunuz. Ana köklerini çıkardıktan sonra ağaç kesimini gerçekleştiriniz. Bu kullanım kılavuzunun “Ağaç kesme teknikleri” bölümüne bakınız.

UYARI Dalların veya ağacın kendisinin düşmesinden etkilenebilecek elektrik hatları veya binaları yakınında bulunan ağaçlar KESMEYİNİZ.

960086014-01.indd Sec1:351

1/12/2004 5:07:06 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe PARÇALARA AYIRMA (Şek. 26) Parçalara ayırma işlemi, kesilen ağaçların istenilen bir uzunlukta kesilmesidir.

Aynı anda sadece bir odun kesiniz. bölmek için küçük odunları tezgah veya başka bir odun üzerine yerleştiriniz. Çalışma alanını boşaltınız. Kesim işlemi sırasında hiçbir nesnenin zincir rehberi veya zincir ile temas etmediğinden emin olunuz: bu sıçramaya (A) neden olabilir . Bölme işlemi sırasında, odun parçalarının size doğru gelmesini engelleyecek şekilde yokuş yukarı durunuz. Bazen zincirin sıkışmasını önlemek imkansızdır (standart kesim teknikleri ile) veya kesilen odunun nereye düşeceğini öngörmek zordur.

KÖŞE İLE PARÇALARA AYIRMA (Şek. 27) Gövde, kesim köşesinin zincire dokunmadan yerleştirilebilmesi için (B) yeterli bir çapa sahipse, kesiği açık tutmak için bir köşe kullanınız ve zincirin sıkışmasını engelleyiniz. GERİLİMLİ KÜRELERİN PARÇALARA AYRILMASI (Şek. 28) (C) İKİ UCU DESTEKLENEN KÜRE (D) İKİ UCU DESTEKLENEN KÜRE Bilyenin 1/3ʼü üzerinde ilk kesiği (E) gerçekleştiriniz daha sonra diğer tarafta 2/3 (F) ikinci bir kesik gerçekleştiriniz. Kesim sırasında, bilye katlanabilir. İlk kesiği çapının 1/3ʼden fazla gerçekleştirirseniz testere bilyede sıkışabilir. Zincirin ve rehberinin sıkıştırılmasını önlemek için gerilim altındaki kürelere (G) çok dikkat ediniz.

Testerenizi bir merdiven üzerinde kullanmayınız: Çok tehlikelidir. Bu tip işlemleri profesyonellerin gerçekleştirilmesini sağlayınız. Sıçrama durumunda testereyi kontrol etmek zor olduğundan testereyi göğüs hizasında tutmayınız. UYARI Budamak veya kesmek için asla bir dal üzerine çıkmayınız. Testerenizi bir merdiven, bir platform, bir odun üzerinde veya aletin dengesini ve/veya kontrolünü kaybetmenize neden olacak sabit olmayan tüm pozisyonlarda kullanmayınız. Ağaç budama yaptığınızda, ağırlığını azaltmak için dalın ucunu kesmeden önce ana dal veya gövde boyunca son kesimi gerçekleştirmemek önemlidir. Bu ağaç kabuğunun ağaç gövdesi seviyesinde yırtılmasını önler. 1. Öncelikle, çapın 1/3ʼü üzerinde alttan bir kesim gerçekleştiriniz (A). 2. Daha sonra, dalın düşmesi için yukarıdan bir kesim gerçekleştiriniz (B). 3. Kesimin net olması için, zincir rehberini yavaşça sokarak gövde boyunca (C) son bir kesim gerçekleştiriniz. Kabuk böylece yenilenebilir. UYARI Budama yapılacak dallar göğüs seviyesinin üstünde yer alıyorsa, bu işlemi bir profesyonele yaptırınız.

YAN DALLARIN KESİLMESİ (Şek. 33) Bir yan dal (A), bir dal, kısmen köksüz bir kütük veya fidan tarafından taşınan bir ahşap parçasıdır, onu tutan tahta parçası çekildiğinde veya kesildiğinde aniden sarkar. Kesilen bir ağacın kısmen köksüz kütüğün gövdesinden ayırmak amacıyla kesilirken, gevşeyip sonra dikey konuma geri dönme riski vardır. Yan dallara dikkat ediniz tehlikelidir.

YUKARIDAN PARÇALARA AYIRMA (Şek. 29) Zincir rehberinin alt bölümü ile keserek bilyenin üstünden başlayınız. Aşağı doğru hafif bir basınç uygulayınız. Dikkatli olun; testere öne doğru eğilebilir.

UYARI Yan dallar tehlikelidir çünkü size çarpabilir ve testerenin kontrolünü kaybetmenize neden olabilirler, bu da ciddi veya ölümcül yaralanmalara neden olabilir.

AŞAĞIDAN PARÇALARA AYIRMA (Şek. 30) Zincir rehberinin üst bölümünü kullanarak bilyeyi altından kesmeye başlayınız. Yukarı doğru hafif bir basınç uygulayınız. Testere size doğru gelmeye eğilimlidir. Bu tepkiye hazır olunuz ve kontrolünü korumak için testereyi sıkıca tutunuz.

BAKIM UYARI Yerine başkasını kullanma durumunda, sadece Ryobi orijinal yedek parçalar kullanılmalıdır. Tüm başka parçaların kullanılması tehlike oluşturabilir ya da ürüne zarar verebilir.

BUDAMA VE DALLARI AYIRMA (Şek. 31-32) ■ Testerenizi iki elle sıkıca tutarak yavaşça çalışınız. Daima dengenizi koruyunuz. ■ Kestiğiniz dalla aranızda doğru bir mesafe bırakınız. Ağacın gövdesinin tersine yerleşerek dalı kesiniz. 352

960086014-01.indd Sec1:352

1/12/2004 5:07:07 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe montaj vidalarını çıkarınız. Dişli karteri çekerek çıkartınız. ■ Zinciri ve zincir rehberini çekerek çıkartınız. ■ Zincir rehberinin eski zincirini çekerek çıkartınız. ■ Yeni zincir ile bir halka oluşturunuz ve tüm yamuklukları düzeltiniz. Zincir saplamaları (A) zincir dönme yönüne (B) bakmalıdır. Ters yöne bakmaları durumunda, oluşturduğunuz halkayı çeviriniz. ■ Çalıştırma halkalarını (C) Şekil 38ʼde gösterildiği gibi rehberin rayına (D) yerleştiriniz. ■ Zincir, zincir rehberinin arkasında bir halka oluşturmalıdır. ■ Zinciri rehber üzerinde yerinde tutunuz ve halkayı çalıştırma dişlisi (E) çevresinden geçiriniz. ■ Saplamalar, rehberin arkasında yer alan oluğa girene kadar rehberi düzeltiniz. Önemli bilgi: Rehberi saplamalar (F) üzerine yerleştirdiğinizde, ayarlama kopilyasının (G) zincirin gerilim ekseni (H) deliğinde yer aldığından emin olunuz. ■ Debriyaj karterini (I) ve rehberin montaj vidalarını (J) yeniden takınız. ■ Montaj vidalarını elle sıkınız. Zincir rehberi, zincir gerilim ayarını yeniden sağlamak için oynatılmalıdır. ■ Zincir rehber üzerine tamamen oturana kadar zincir sıkma vidasını (K) sağa doğru çevirerek zinciri geriniz, çalıştırma halkaları rehber rayına doğru şekilde yerleştirilmelidir. ■ Zincirin zincir rehberinden ayrılmadığından emin olmak için zincir rehberi ön ucunu kaldırınız. ■ Zincir ve zincir rehberi arasında bir boşluk varsa, zincir rehberinin ucunu bırakınız ve zincir gerilimi ayarlama vidasını sağa doğru yarım tur sıkınız. Bu işlemi boşluk kalmayana kadar tekrarlayınız. ■ Zincir rehberinin ucunu tutunuz ve zincir rehberi montaj vidalarını iyice sıkınız. Rehber alt kenarı seviyesinde boşluk kalmadığında ve zincir düzeltilmeden ve elle çevrilebildiğinde zincir doğru gerilmiştir. Zincir freninin devrede olmadığından emin olunuz. Önemli bilgi: Zincir çok sıkılmışsa, dönmez. Zincir rehberinin vidalarını hafifçe gevşetiniz ve gerilim ayarlama vidasını sola doğru çeyrek tur çeviriniz. Zincir rehberinin ucunu tutunuz ve zincir rehberi montaj vidalarını yeniden iyice sıkınız. Zincirin takılmadan döndüğünden emin olunuz.

UYARI Elektrikli bir cihaz kullandığınızda ya da bir fıskiye aracılığıyla temizlik yaptığınızda yan ekrandaki koruyucu gözlüğü her zaman kullanınız. Eğer temizlik işi toz oluşturuyorsa, aynı şekilde bir maske ya da yüz koruyucusu takınız.

BAKIM GENEL BAKIM Plastik parçaları temizlemek için uçucu maddeler kullanmayınız. Plastiklerin çoğu ticari kullanımlı uçucu maddeler karşı hassastır. Tozu, yağı, gresi ve lekeleri temizlemek için temiz bir bez kullanınız. UYARI Fren yağlarını, benzini, petrol esaslı ürünleri, delici yağları, vb plastik parçalara temas edecek şekilde bırakmayınız. Bu kimyasal ürünler plastik parçaları zara verebilir; kırabilir ya da bozabilir. YAĞLAMA Bu aletin tüm rulmanları, normal kullanım şartlarında aletin ömrü boyunca yeterli olacak kadar yüksek kaliteli yağlama yağı ile gerektiği miktarda yağlanmıştır. Buna göre, fazladan yağlama yapılmasına gerek yoktur.

ZİNCİRİN VE ZİNCİR REHBERİNİN DEĞİŞTİRİLMESİ (Şek. 34-43) TEHLİKE Zincir rehberini, zinciri, motor karterini ve dişli çark karterini takmadan motoru asla çalıştırmayınız. Bu parçalardan biri takılı değilse, dişli çark atabilir veya patlayabilir bu da önemli fiziki yaralanmalara yol açabilir. UYARI Ciddi fiziki yaralanma risklerini önlemek için, bu bölümde yer alan tüm güvenlik talimatlarını tamamen okuyunuz ve bu talimatlara uyunuz. Testereniz üzerinde müdahale etmeden önce çalıştırma düğmesini her zaman STOP “ “ üzerine getiriniz. ■ Zincir frenini / el koruyucusunu geriye doğru çekerek zincir freninin devrede olmadığından emin olunuz. Önemli bilgi: zinciri ve zincir rehberini değiştirirken, her zaman üretici tarafından önerilen bir zincir ve zincir rehberi kullanın. ■ Zincire ve zincir rehberine dokunurken eldiven takınız. Bu parçalar kesicidir ve pürüzler içerebilir. ■ Verilen karma anahtar yardımıyla, zincir rehberinin ■

ZİNCİR GERİLİMİNİN AYARLANMASI (Şek. 44-46) UYARI Motor çalıştığında, asla zincire dokunmayız ve onu ayarlamayınız. Zincir çok kesicidir. 353

960086014-01.indd Sec1:353

1/12/2004 5:07:08 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe Testerenizin bakımını yaptığınızda her zaman koruma eldivenleri takınız. ■

• tersine, yeterince derin olmayan bir ayar kesim kalitesini azaltır. ■ Dişler çivi veya taş gibi sert nesnelere dokunursa veya ahşap üzerinde yer alan çamur veya kum tarafından aşınırsa zincirinizi bir Yetkili Servise bileme işlemini yaptırınız. Önemli bilgi: Zinciri yerine takarken, çalıştırma dişlisinin (B) aşınmış veya hasar görmüş olup olmadığını kontrol ediniz. Hasarlı veya aşınmışsa, bir Yetkili Servis Merkezinde değişim işlemini gerçekleştiriniz. Önemli bilgi: aşağıda anlatılan bileme işlemini hiç anlamıyorsanız, testerenizin zincirini bir Yetkili Servis Merkezinde biletiniz veya sıçramaya eğilimi az olan bir zincirle değiştiriniz.

Zincirinin gerilimini ayarlamadan önce motoru durdurunuz. Zincir rehberinin montaj vidalarının elle gevşetilebilir olduklarından emin olunuz.

Zinciri germek için zincir gerilimi ayar vidasını sağa doğru çeviriniz. Önemli bilgi: Zincir, soğuk olduğunda, rehber alt kenarı seviyesinde boşluk olmadığında ve düzeltildiğinde ama durmadan elle çevrilebildiğinde düzgün şekilde gerilebilir. Çalıştırma halkaları (A), zincir rehberinin alt rayının altına her sarktığında, zinciri yeniden geriniz. Önemli bilgi: Zincir sıcaklığı kullanımı sırasında artar. Sıcak bir zincirin çalıştırma halkaları zincir rehberi rayı altında yaklaşık 1,25 mm sallanır. Sıcak bir zincirin uygun gerilimini belirlemek için, karma bir anahtarın ucu kullanılabilir. Önemli bilgi: Yeni zincirler çekilmeye eğilimlidir. Zincirin gerilimini düzenli olarak kontrol ediniz ve her gerekli olduğunda yeniden geriniz.

SAPLAMALARIN BİLENMESİ (Şekil. 49-52) Bir saplamanın tanımı: (A) Bıçak (B) Yan kenar (C) Derinlik sınırlayıcısı (D) Pabuç (E) Oyuk (F) Topuk (G) Perçin (H) Üst kenar Tüm saplamaları aynı açı ve uzunlukta bilediğinizden emin olunuz, yalnıza eşit boyuttaki gujlar hızlı bir kesim elde edilmesini sağlar. UYARI Zincir çok kesicidir. Zincirin bakımını yaparken her zaman koruyucu eldivenler takınız. Böylece yaralanma risklerini önlersiniz.

DİKKAT ETME Sıcakta gerilmiş bir zincir soğuduğunda çok sıkılmış görülebilir. Bir sonraki kullanımdan önce “soğukta gerilimi” kontrol ediniz. ■

ZİNCİRİN BAKIMI (Şek. 47-48) ■

DİKKAT ETME Testereniz üzerinde müdahale etmeden önce ” üzerine olup çalıştırma düğmesinin “STOP olmadığını kontrol ediniz.

Bu testereyi yalnızca düşük sıçramalı zincir ile kullanınız. Doğru şekilde bakımı yapıldığında, bu hızlı kesim zincir sıçrama riskini azaltır. Temiz ve hızlı bir kesim elde etmek için zincirin bakımını doğru yapınız. Oluşan talaşlar küçük ve toz şeklinde olduğunda, kesim sırasında zorlama yapmak gerekirse veya zincir sadece bir tarafı kesiyorsa zincir bilenmelidir. Zincirin bakımı sırasında, aşağıdaki noktalara dikkat ediniz : ■

Bilemeden önce zinciri geriniz. Bunun için “Zincir geriliminin ayarlanması” bölümüne bakınız. 1,6 mm çaplı bir yuvarlak eğe ve bir eğe taşıyıcı kullanınız (temin edilmemiştir). Oyma kalemlerini her zaman zincir rehberi ortasından bileyiniz. Eğeyi bıçağın üst kenarı ile hizalandırınız. Eğenin eğilmesine veya titremesine vermeyiniz. Hafif ama kesin bir basınç oluşturarak, saplamanın ön kenarını törpüleyiniz. Her geri dönüşte eğeyi kaldırınız. Her bıçak üzerine sert birkaç eğe darbesi gerçekleştiriniz. Sol taraftaki tüm oyma kalemlerini (A) aynı yönde törpüleyiniz. Sonra diğer tarafa geçiniz ve sağ taraftaki oyma kalemlerini (B) aksi yönde törpüleyiniz. Eğeye yapışan kalıntıları metal bir fırça ile çıkarınız. DİKKAT ETME Kötü bilenmiş veya pürüzlü bir zincir kesim sırasında motorun aşırı hızlı çalışmasına neden olabilir ve motora zarar verebilir.

Yan kenarın yanlış bileme açısı sıçrama risklerini arttırabilir. derinlik sınırlayıcılarının boşluğu (A): • derinlik sınırlayıcılarının boşlukları arttıkça, sıçrama riski artar. 354

960086014-01.indd Sec1:354

1/12/2004 5:07:08 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe DİKKAT ETME Testere üzerinde her türlü bakım işleminden önce zincirin durduğundan emin olunuz.

UYARI Zincirin kötü bilenmesi sıçrama riskini arttırır. UYARI Hasar görmüş zinciri değiştirmezseniz veya onartmazsanız, ciddi fiziki yaralanmalara maruz kalırsınız.

Kullandığınız her haftanın sonunda, iki yandaki aşınmayı dağıtmak ve daha uzun bir ömür sağlamak için zincir rehberini çeviriniz. Her kullanımdan sonra, rehberi temizleyiniz ve aşınmadığını veya hasar görmediğini kontrol ediniz. Rehber rayı üzerinde deformasyon veya pürüzler aşınmanın doğal sonuçlarıdır. Bu arızalar ortaya çıkar çıkmaz bir törpü yardımıyla azaltılmalıdır.

BAKIM ÜST KENAR BİLEME AÇISI (Şek. 53) (A) - DÜZGÜN 30° - Törpü taşıyıcılar üst kenara göre doğru bir açı elde etmek için törpüyü düzgün şekilde hizalandırmak için işaretlere sahipler. (B) - 30°ʼDEN AZ - Enine kesimler için. (C) - 30°ʼDEN FAZLA - Hızlı şekilde pürüzlenen incelmiş bıçak.

Rehber aşağıdaki durumlarda değiştirilmelidir: ■ rayların iç tarafı zincirin bir yana yatmasına neden olacak şekilde aşınmışsa, ■ eğilmişse, ■ raylar çatlamış veya kırılmışsa, ■ raylar açılmışsa,

YAN KENAR BİLEME AÇISI (Şek. 54) (D) - DÜZGÜN 80° - Bir törpüyü törpü taşıyıcıya doğru açı ile koyarsanız oluşacak olan açıdır. (E) - KANCA - ahşaba “ takılıyor “ ve hemen pürüz oluyor, sıçrama riskini arttırır. Çok küçük çaplı veya çok aşağıda tutulan bir törpünün kullanılmasından meydana geliyor. (F) - ARKA AÇI - Çok büyük bir ilerleme gücü gerektiriyor, rehberin ve zincirinin aşırı aşınmasına neden olur. Çok büyük çaplı veya çok yüksek tutulan bir törpünün kullanılmasından meydana geliyor.

Aynı zamanda, bu iş için yapılmış olan deliğe yağlama ürününü doldurarak, zincir rehberini her hafta yağlayınız. Zincir rehberini çeviriniz ve deliklerin (A) ve zincir rayının kirlilik taşımadığını kontrol ediniz. HAVA FİLTRESİNİN TEMİZLİĞİ (Şek. 59-60) DİKKAT ETME Parçaları yerine takmadan önce hava filtresinin yuvasına doğru şekilde yerleştirildiğinden emin olunuz. Motoru asla hava filtresi olmadan çalıştırmayınız bu motora zarar verebilir.

DERİNLİK SINIRLAYICILARININ BOŞLUKLARI (Şek. 55-57) ■ Derinlik sınırlayıcılarının boşluklarını (A) 0,6 mmʼde tutunuz. Dayanakların boşluklarını kontrol etmek için bir derinlik göstergesi kullanınız. ■ zincirin her bilenme işleminden sonra derinlik dayanakları boşluğunu kontrol ediniz. ■ Tüm sınırlayıcıları eşit şekilde törpülemek için bir bileme göstergesi (C) ve bir yassı törpü (B) (verilmemiştir) kullanınız. 0,6 mmʼlik bir gösterge kullanınız. Her derinlik dayanağının seviyesini törpüledikten sonra, önünü yuvarlatarak orijinal şeklini geri veriniz. Törpünün kenarı ile teğet olan çalıştırma halkalarına zarar vermemeye özen gösteriniz. ■ Derinlik dayanakları, teğet törpülerin yuvarlak törpü ile törpülendiği yönde yassı törpü ile düzeltilmelidir. Yassı törpünün, derinlik dayanaklarının düzeltilmesi sırasında oyma kalemlerinin karşısı ile temas etmemesine dikkat ediniz.

KARBÜRATÖRÜN AYARLANMASI (Şek. 61-63) Karbüratörün ayarlanmasına geçmeden önce: Bir fırça veya sıkıştırılmış hava yardımıyla atıcı karterinin havalandırma kanallarını temizleyiniz. ■ Hava filtresini (A) temizleyiniz. “Hava filtresinin temizlenmesi” bölümüne bakınız. ■ Rölanti ayarına geçmeden önce motoru birkaç saniye dönmeye bırakınız. ■

UYARI İklim ve rakım koşulları karbüratörün çalışmasını etkileyebilir. Karbüratörü ayarlarken, ziyaretçilerin testereye yaklaşmalarına izin vermeyiniz. Rölanti ayarı Rölanti ayarı, hızlandırma düğmesi basılı değilken, valfın açılma derecesini değiştirmeye yarar. Ayarlama: ■ Rölanti hızını arttırmak için rölanti vidasını “T” sağa

ZİNCİR REHBERİNİN BAKIMI (Şek. 58) 355

doğru çeviriniz. Rölanti hızını azaltmak için rölanti vidasını “T” sola doğru çeviriniz. Bir deneme kesimi yapınız ve sonra en iyi kesim gücünü elde etmek için yüksek devir H vidasını ayarlayınız (maksimum hızı ayarlamak için değildir). Yüksek devir vidası çeyrek turdan daha fazla çevrilemez.

kullanım pozisyonuna (“ Sun “) koyun. Sıcaklık arttıktan sonra da testerenizi donma önleme pozisyonunda kullanırsanız, motorun düzgün şekilde dönmeme riski vardır. MOTORUN TEMİZLENMESİ (Şek. 66-67) Sıkıştırılmış hava veya küçük bir fırça ile, silindirin fanlarını (B) ve motor volanını (A) düzenli olarak temizleyiniz. Silindirin kirli olması motorun tehlike arz edebilecek şekilde aşırı ısınmasına neden olabilir. UYARI Özellikle motor karteri ve atıcı karteri gibi parçalardan biri doğru şekilde yerine takılmadıysa testereyi asla çalıştırmayınız. Bazen parçalar kırılabilir ve etrafa sıçrayabilir. Volanı ve debriyajın onarımını sadece bir Yetkili Servis Merkezinde yaptırınız.

BAKIM UYARI ZİNCİR ASLA RÖLANTİDE DÖNMEMELİDİR. R ö l a n t i d e d ö n e n b i r z i n c i r, c i d d i f i z i k i yaralanmalara sebep olabilir. ATICININ TEMİZLENMESİ (Şek. 62) Atıcı karterinin havalandırma fanlarını (B) temiz tutmak için sıkıştırılmış hava veya bir fırça kullanınız.

Açıklama: aletinizde bir güç kaybı fark ederseniz, egzoz veya susturucu kalamin artıkları tarafından kirlenmiş olabilir. Motorun başlangıçtaki gücünü tekrar kazanabilmesi için bu artıkların temizlenmesi gerekir.

KARBÜRATÖRÜN DONMA ÖNLEME MEKANİZAMASI (Şek. 64-65) Testerede, soğuk havada kullanılması durumunda donma riskini önlemek amacıyla, karbüratöre doğru motordan gelen sıcak havayı aktaran, silindir karterinin sağ tarafında bulunan bir havalandırma kapağı vardır. Testereyi 0°C ila 5°C arasındaki ısılarda ve yüksek nem oranında kullanıyorsanız, karbüratörde buz oluşma riski meydana gelir. Bu da motorda yavaşlamaya ve bozulmalara yol açar. Testerenizi bu gibi koşullarda kullanıyorsanız, çalışmaya başlamadan önce donma önleme fonksiyonunu seçiniz.

YAKIT FİLTRESİNİN DURUMUNUN KONTROL EDİLMESİ (Şek. 68) Yakıt filtresini (B) düzenli olarak denetleyiniz. Kirli veya hasarlıysa değiştiriniz. BUJİNİN DEĞİŞTİRİLMESİ (Şek. 69) Bu aletin motoru,0,64 mmʼlik elektrot açılmasında Champion RZ7C veya NgK CMR7H buji ile çalışır. Her 50 saatlik kullanımda bir ya da gerekiyorsa daha sık, aynı tip bir buji ile değiştiriniz. ■ Anahtar yardımıyla (A) sola doğru çevirerek bujiyi açınız. ■ Bujiyi çıkarınız. ■ Yeni bujiyi vida ayağına yerleştiriniz ve elle sağa doğru çeviriniz. Bitirmek için, bir anahtarla iyice sıkınız (B). Açıklama: Buji telinin kısa devre yapmamasına dikkat ediniz: bu alete ciddi şekilde zarar verebilir.

Donma önleme fonksiyonunu seçmek için: ■ Çalıştırma düğmesini STOP “ “ üzerine getiriniz. ■ Hava filtresi (A) kısmının kapağını çıkarınız. ■ Hava filtresini çıkarınız. ■ Silindir kapağından (C) çıkartmak için starteri (E) kaldırınız. ■ Silindiri yerinde tutan beş adet vidayı gevşetiniz. Silindir kapağını çekerek çıkartınız. ■ Silindir karterinin sağ tarafında bulunan kapağı (D) üzerine bastırarak çıkartınız. ■ Bu kapağı “Snow“ yazan taraf yukarıya bakacak şekilde çevirin ve sonra yerine koyun. ■ Silindir kapağını yerine koyun ve onu tutan vidaları yeniden takın. ■ Starteri, hava filtresini ve kapak filtresini tekrar yerlerine yerleştirin.

EGZOZ VE KIVILCIMDAN KORUYUCU IZGARANIN TEMİZLENMESİ/KONTROLÜ (Şek. 70) Egzoz, kıvılcımdan koruyucu bir ızgara ile donatılmıştır. Bozuk kıvılcımdan koruyucu ızgara yangın riskine neden olabilir. Izgara normal kullanım çerçevesinden bile kirlenebilir. Her hafta kontrol edilmelidir ve gerekirse temizlenmelidir. Susturucuyu ve kıvılcımdan koruyucuyu her zaman düzgün durumda tutunuz. UYARI Susturucunun yüzeyi, testerenin kullanımı sırasında ve kullanımından sonra çok sıcaktır. Ciddi şekilde yaralanma riskinden kaçınmak için,

UYARI Donma riski yoksa kapağı daima yeniden normal 356

960086014-01.indd Sec1:356

1/12/2004 5:07:10 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe susturucuyla her türlü temastan kaçınınız. ■ ■

olmamalıdır. Yarısından fazlası aşınmamalıdır. ■ Zincir freninin mekanizmasını her zaman temiz tutunuz ve fren mafsalını (B) hafifçe yağlayınız. ■ Onarım ve temizlik işlemlerini gerçekleştirdikten sonra zincir freninin çalışmasını düzenli olarak test ediniz. Daha fazla bilgi için, “Zincir freninin kullanılması” bölümüne bakınız. ■ Zincir tuzağının durumunu (D) kontrol ediniz ve gerekliyse değiştiriniz. UYARI Mekanizma günlük olarak temizlendiğinde bile, alan üzerinde zincir freninin güvenirliğini garanti etmek imkansızdır. Tüm kesim talimatlarına uyunuz.

Susturucuyu soğumaya bırakınız. Susturucunun kapağını yerinde tutan torx vidası (E) ile 8 mmʼlik somunları (D) çıkartınız ; kapağı (C) ve kıvılcımdan koruyucu ızgarayı (A) çıkartınız. Kıvılcımdan koruyucu ızgara kirlenmişse, küçük bir metal fırça ile temizleyiniz. Hasarlıysa kıvılcımdan koruyucu ızgara değiştiriniz.

Susturucuyu çıkartınız (B) Havalandırma kanallarından geçerek kalamin artıklarını çıkartmak için düz bir tornavida kullanınız. Ayrıca silindirin egzozu ile susturucunun havalandırma kanalları üzerinde toplanmış olan kalamin artıklarını da siliniz. Susturucuyu, kıvılcımdan koruyucu ızgarayı ve susturucu kapağını tekrar yerine yerleştiriniz. Torx vidlarını ve somunları yeniden takınız.

TESTERENİN SAKLANMASI (BİR AY YA DA DAHA FAZLASI İÇİN) ■ Depoda kalan tüm yakıtı, benzini alacak uygun bir kaba doldurunuz. ■ Motoru durana kadar çalıştırınız. Sızan ve devrede kalıntı oluşturabilecek tüm yakıtın yok edilmesini sağlar. ■ Kalan yakıtın tümünü karbüratörden boşaltmak için hava alma pompasını bir kaç kez çalıştırınız. ■ Zincir ve rehber yağını bu amaç için tasarlanmış bir kaba dökünüz. ■ Testereyi dikkatlice temizleyiniz.

ZİNCİR FRENİNİN SİLİNMESİ VE İNCELENMESİ (Şek. 71-72) ■ Debriyaj karterini çıkarınız ve zincir freni (A) parçalarını temizleyiniz. Fren bandının (C) aşınma seviyesini kontrol ediniz ve çok aşınmış veya deforme olmuşsa değiştiriniz. Bandın kalınlığı 0,6 mmʼden az

960086014-01.indd Sec1:357

1/12/2004 5:07:11 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe Çocukların ulaşamayacağı havadar bir yere kaldırınız. Açıklama: testereyi bahçe kimyasal ürünleri veya buz çözücü tuzlar gibi zararlı maddelere yakın saklamayınız. Yakıt işlemleri ve saklanması ile ilgili ISO standartlarına ve yerel yönetmeliklere bakınız. Kalan yakıtı iki zamanlı bir motor ile donatılmış başka bir alet ile kullanabilirsiniz. ■

Motor çalışmıyor. (Çalıştırma düğmesinin “I” çalıştırma pozisyonu üzerinde olduğundan emin olunuz).

Bujinin durumunu kontrol ediniz. Hava filtresinin kapağını çıkartınız. Silindir bujisini çıkarınız. Bujinin telini yeniden takınız ve bujiyi silindir üzerine yerleştiriniz, metal kısım silindir ile temas etmelidir. Fırlatıcıyı çekiniz ve bujinin elektrotunda bir kıvılcım oluşup oluşmadığına bakınız. Hiçbir kıvılcım ortaya çıkmazsa, bu testi yeni bir mum ile gerçekleştiriniz.

Çalıştırma düğmesini durdurma üzerine yerleştirdikten sonra bujiyi çıkarınız. Starter kolunu çalıştırma pozisyonuna (tamamen basılı) itiniz ve atıcının kolunu 15 ile 20 kere çekiniz. Bu motoru kalan yakıttan kurtarır. Bujiyi temizleyiniz ve yerine koyunuz. Düğmeyi çalıştırma (I) pozisyonu üzerine getiriniz. Hava alma pompasını 4 defa çalıştırınız. Starter kolu tamamen basılı olduğunda, atıcının kolunu üç kere çekiniz (çalıştırma pozisyonu). Motor marş etmezse, starter kolunu yarı sıkıştırma pozisyonuna getiriniz (ara pozisyon) ve normal marş işlemini gerçekleştiriniz. Motor hala marş etmiyorsa, bu aşamaları yeni bir buji ile tekrarlayınız.

Motor düzgün şekilde marş ediyor fakat hızlanmıyor.

“ L ” vidası (düşük devir) bir ayarlama gerektirir.

Bir teknisyenin karbüratör ayarını yapması için bir Yetkili Servis Merkeziyle temasa geçiniz.

Motor çalışıyor ama sonra duruyor.

“ L ” vidası (düşük devir) bir ayarlama gerektirir.

Bir teknisyenin karbüratör ayarını yapması için bir Yetkili Servis Merkeziyle temasa geçiniz.

Motor marş ediyor ama tam devirde düzgün çalışmıyor.

“ H ” vidası (yüksek devir) bir ayarlama gerektirir.

Bir teknisyenin karbüratör ayarını yapması için bir Yetkili Servis Merkeziyle temasa geçiniz.

Motor tam devrine ulaşmıyor ve/veya fazladan duman çıkartıyor.

Benzin / yağ karışımı doğru değildir.

Doğru oranda 2 zamanlı sentez yağı içeren yeni karıştırılmış bir yakıt kullanınız.

Hava filtresi kirlenmiş.

Hava filtresini temizleyiniz. “Hava filtresinin temizlenmesi” bölümüne bakınız.

Kıvılcım koruyucusu kirlidir.

Kıvılcım koruyucusunu temizleyiniz. “Egzoz ve kıvılcımdan koruyucu ızgaranın temizlenmesi/ kontrolü” bölümüne bakınız.

“ H ” vidası (yüksek devir) bir ayarlama gerektirir.

Bir teknisyenin karbüratör ayarını yapması için bir Yetkili Servis Merkeziyle temasa geçiniz.

Karbüratörün rölanti vidası ayarlanmış olmalıdır.

Rölanti hızını arttırmak için rölanti vidasını “T” sağa doğru çeviriniz. “Karbüratörün ayarlanması” bölümüne bakınız.

Motor marş ediyor, çalıştır ve hızlanıyor fakat rölantide tutmuyor.

960086014-01.indd Sec1:358

1/12/2004 5:07:11 PM F GB D E I P NL S DK N FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Türkçe PROBLEMLERİN ÇÖZÜMÜ SORUN Zincir rölantide dönüyor.

Zincir rehberi ve zincir ısınır ve duman yayar.

Motor marş ediyor ve dönüyor ama zincir dönmüyor.

ÇÖZÜM Karbüratörün rölanti vidası ayarlanmış olmalıdır.

Rölanti hızını azaltmak için rölanti vidasını “T” sola doğru çeviriniz. “Karbüratörün ayarlanması” bölümüne bakınız.

Sistemde bir kaçak var.

Arızalı sistemi değiştirmek için bir Yetkili Servis Merkezine başvurunuz.

Yağ deposu yakıt deposu ile aynı zamanda doldurulmalıdır.

Bu kullanım kılavuzunun “Zincir geriliminin ayarlanması” bölümüne bakınız.

Yağlama sistemi çalışmıyor.

Motoru 30 ile 45 saniye arasında yarı devirde çalıştırınız. Testereyi durdurunuz ve yağın zincir rehberinden damlayıp damlamadığını kontrol ediniz. Yağ varsa, zincir veya rehber hasarlı olabilir.

Yağ gelişleri tıkalı.

Dişli karteri ile zincir rehberini çekiniz ve sert bir fırçayla yağ geliş kanallarını temizleyiniz.

Zincir freni devrede.

Zincir frenini devreden çıkartınız. “Zincir freninin kullanılması” bölümüne bakınız.

Bu kullanım kılavuzunun “Zincir geriliminin ayarlanması” bölümüne bakınız.

Zincir rehberi ve zincir doğru şekilde takılmamış.

“Zincir ve zincir rehberinin değiştirilmesi ” bölümüne bakınız.

Zincir rehberi veya zincir hasarlı.

Zinciri ve zincir rehberini kontrol ediniz.

Çalıştırma dişlisi hasarlı.

Bir teknisyenin çalıştırma dişlisinin değişimini gerçekleştirmesi için bir Yetkili Servis Merkeziyle temasa geçiniz.

TR GARANTİ - ŞARTLAR Bu Ryobi ürünü, üretim hatalarına karşı, satıcı tarafından son kullanıcıya verilmiş olan orijinal fatura tarihinden itibaren yirmidört (24) ay için garantilidir.

Normal kullanım sonucunda yıpranmalar, anormal yada izin verilmeyen kullanım yada bakım, yada aşırı yüklenme ve ayrıca bataryalar, ampuller, bıçaklar, yüksükler, torbalar gibi aksesuarlar sözkonusu garantinin dışındadır. Garanti dönemi süresinde meydana gelen bir arıza durumunda, ürünü SÖKMEDEN satınalma belgesi ile yetkili satıcınıza yada size en yakın Ryobi Yetkili Servis Merkezi'ne gönderiniz. Defolu mallara ilişkin yasal haklarınız sözkonusu garantide bahis konusu edilmemiştir.

TR CE UYGUNLUK BEYANNAMESİ Bu ürünün, 98/37/EC Makine Talimatnamesi ve CEM/89/336/ECC, ses emisyonları ile ilgili 2000/14/EC, 97/68/EC, gaz emisyonları ile ilgili 2002/88/EC ve 2004/26/EC Talimatı gibi uygulanabilir diğer Talimatnameler tarafından öngörülen sağlık ve güvenlik konusundaki gereklere uygun olduğunu açıklarız. Aşağıdaki Avrupa ve/veya ulusal normlar ve/veya teknik özellikler ortak talimatlarda açıklanan sağlık ve güvenlik konusundaki gerekliliklerini uygulamak için gözden geçirilmiştir: EN 292-1:1991 / EN 292-1:1991+A1:1995 / EN 608:1994 / ISO 6533:2001 / ISO 6534:1992 / ISO 6535:1991 /ISO 7293:1997 / ISO 7914:2002 / ISO 7915:1991 / ISO 6531:1999 / ISO 8334:1985 / ISO 9518:1998 / ISO 10726:1992 / EN ISO 14982:1998 / EN ISO 3744:1995 / EN ISO 4871:1996 / ISO 9207:1995 / ISO 7182:1984 / ISO 7505:1986 Bu ürünün ses emisyonları ile ilgili 2000/14/EC talimatına uygun olduğunu açıklarız. 35 cc 40 cc 44 cc Ölçülen akustik güç seviyesi 110 dB(A)

Garanti edilen akustik güç seviyesi

Bu ürünün, SLG PRUEF-UND ZERTIFIZIERUNGS GMBH denetleme bürosu tarafından 2000/14/EC yönergesine uygun olduğu beyan edilmiştir. BURGSTAEDTER STRASSE 20, D-09232, HARTMANNSDORF, ALLEMAGNE.

Tehnična dokumentacija se hrani na naslovu Homelite Far East Co, Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hong Kong.

Teknik dokümanlar Homelite Far East Co., Ltd. tarafından saklanmaktadır. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Izjavljeno v septembru 2006, s strani Homelite Far East Co., Ltd.

Homelite Far East Co., Ltd. Tarafından eylül 2006 tarihinde düzenlenen uygunluk bildirisi.
