KLS 1600 - Vrtalni sesalnik ATIKA - Brezplačna navodila za uporabo

Znamka	ATIKA
Model	KLS 1600
Kategorija	Vrtni sesalnik
Vrsta izdelka	Sesalnik, puhalnik, drobilnik listja
Moč motorja (P1)	1600 W
Napetost	230 V ~ 50 Hz
Hitrost vrtenja	11 000 min⁻¹
Hitrost zraka pihanje (šoba)	200 km/h
Hitrost zraka pihanje (cev)	400 km/h
Največja prostornina sesalnega zraka	900 m³/h
Prostornina zbiralne vreče	25 L
Teža	6,8 kg
Razred zaščite	II (dvojna izolacija)
Izmerjena raven zvočne moči	104,8 dB(A)
Zajamčena raven zvočne moči	108 dB(A)
Raven zvočnega tlaka	93,6 dB(A)
Vibracije roka-rama	< 4,38 m/s²
Glavne funkcije	Sesanje, pihanje, mletje
Nastavitev višine	Da, spremenljivi mehanizem
Vzdrževanje in čiščenje	Čistite s krpo ali krtačo; ne uporabljajte vode pod pritiskom; vrečo po potrebi ročno operite
Varnost	Dvojna izolacija; uporabite diferenčni odklopnik 30 mA; nosite OVO (zaščitna očala, protihrupne slušalke, rokavice)
Nadomestni deli in popravljivost	Nadomestni deli so na voljo pri proizvajalcu ali pooblaščenem servisu; uporabljajte samo originalne dele
Garancija	Glej priloženo garancijsko izjavo

Pogosto zastavljena vprašanja - KLS 1600 ATIKA

Kako uporabljati sesalnik v načinu sesanja?

Prepričajte se, da je zbiralna vreča pravilno pritrjena in da je zadrga zaprta. Vklopite napravo in jo počasi premikajte po listih. Ne silite naprave v kupe listov. Izpraznite vrečo, ko je polna.

Kako preklopiti v način pihanja?

Odstranite zbiralno vrečo in sesalno cev. Pritrdite pihalno šobo ali pihalno cev. Vklopite napravo in usmerite zračni tok proti območjem, ki jih želite očistiti. Uporabite šobo za ravne površine in cev za težko dostopne kote.

Kaj lahko sesam s to napravo?

Zasnovan je za sesanje lahkih in suhih materialov, kot so listje, trava, majhne vejice in majhni kosi papirja. Nikoli ne sesajte kovine, kamnov, stekla, vročih materialov, tekočin ali vnetljivih snovi.

Kako vzdrževati zbiralno vrečo?

Izpraznite vrečo po vsaki uporabi. Pretresite jo in jo očistite s krtačo. Ročno jo operite z milnico, če je zelo umazana, vsaj enkrat letno. Redno preverjajte stanje zadrge in vreče; zamenjajte jo, če je poškodovana.

Kaj storiti, če motor ne zažene?

Najprej preverite električno napajanje (vtičnica, varovalka 10 A). Preglejte napajalni kabel za morebitne poškodbe. Če je vse v redu, je lahko motor ali stikalo okvarjeno; obrnite se na servis.

Kakšna so pomembna varnostna navodila?

Vedno nosite zaščitna očala in protihrupne slušalke. Uporabite diferenčni odklopnik 30 mA. Ne delajte v dežju ali na mokrih površinah. Otroke in živali hranite stran (vsaj 5 m). Pred kakršnim koli posegom izklopite napravo.

Kako nastaviti višino sesalnika?

Odvijte vrtljivi gumb na ročaju. Ročaj premaknite navzgor ali navzdol, da prilagodite višino sesalnega priključka. Za ravna tla nastavite priključek ravno; za trate ali neravna tla ga nagnite.

Ali lahko napravo uporabljam kot drobilnik?

Da, v načinu sesanja se listi zmeljejo, preden se zberejo v vreči. To zmanjša prostornino. Prepričajte se, da je vreča nameščena in da je zadrga zaprta za optimalno delovanje.

Kako shraniti napravo po uporabi?

Očistite napravo in zbiralno vrečo. Shranite jo na suhem in zaklenjenem mestu, izven dosega otrok. Za daljše shranjevanje opravite temeljito čiščenje in preverite splošno stanje stroja.

Kje lahko najdem nadomestne dele?

Nadomestni deli (zbiralna vreča, cev, ročaj itd.) so na voljo pri proizvajalcu ali pooblaščenem prodajalcu. Vedno uporabljajte originalne dele za zagotavljanje varnosti in pravilnega delovanja.

NAVODILA ZA UPORABO KLS 1600 ATIKA

EG-Izjava o uskladenosti

Simboli upute za uporabu

Nositi zašitutza oei i uši.

Zašititi od vlage.

Radna vremena

Molimo postivati regionalne propise.

Svrsishodna uporaba

• Ure'daj za usisavanje, puhanje, sjeckanje suhog lišca je prikladan samo za lagane i suhe materijale kao nth. suho lišce i vrtne otpatke kao trava, male grančice i komadici papira.
• Usisavanje, puhanje i sjeckanje

teških materijala, kao na primjer metala, kamenja, granja, šišarika ili razbijenog stakla
gorivih materijala kao opr. opušaka cigareta, ugla za roštilj

Metoda puhanja 2: puhanje cijevom za puhanje

Pos.-Nr.	Ersatzteil-Nr.	Bezeichnung
4	381273	spona za kabel
7	381264	crijeo
9	381265	šipka
10	381266	vreća
11	381267	produžna cijev za zrak
18	381268	kotač – malen
19	381269	kapa na glavčini kotača (mali kotač)
20	381270	kotač – velik
21	381271	kapa na glavčini kotača (veliki kotač)
22	381272	sigurnosna najepnica

kompletnost
pripadne poskodenia sposobene transportom

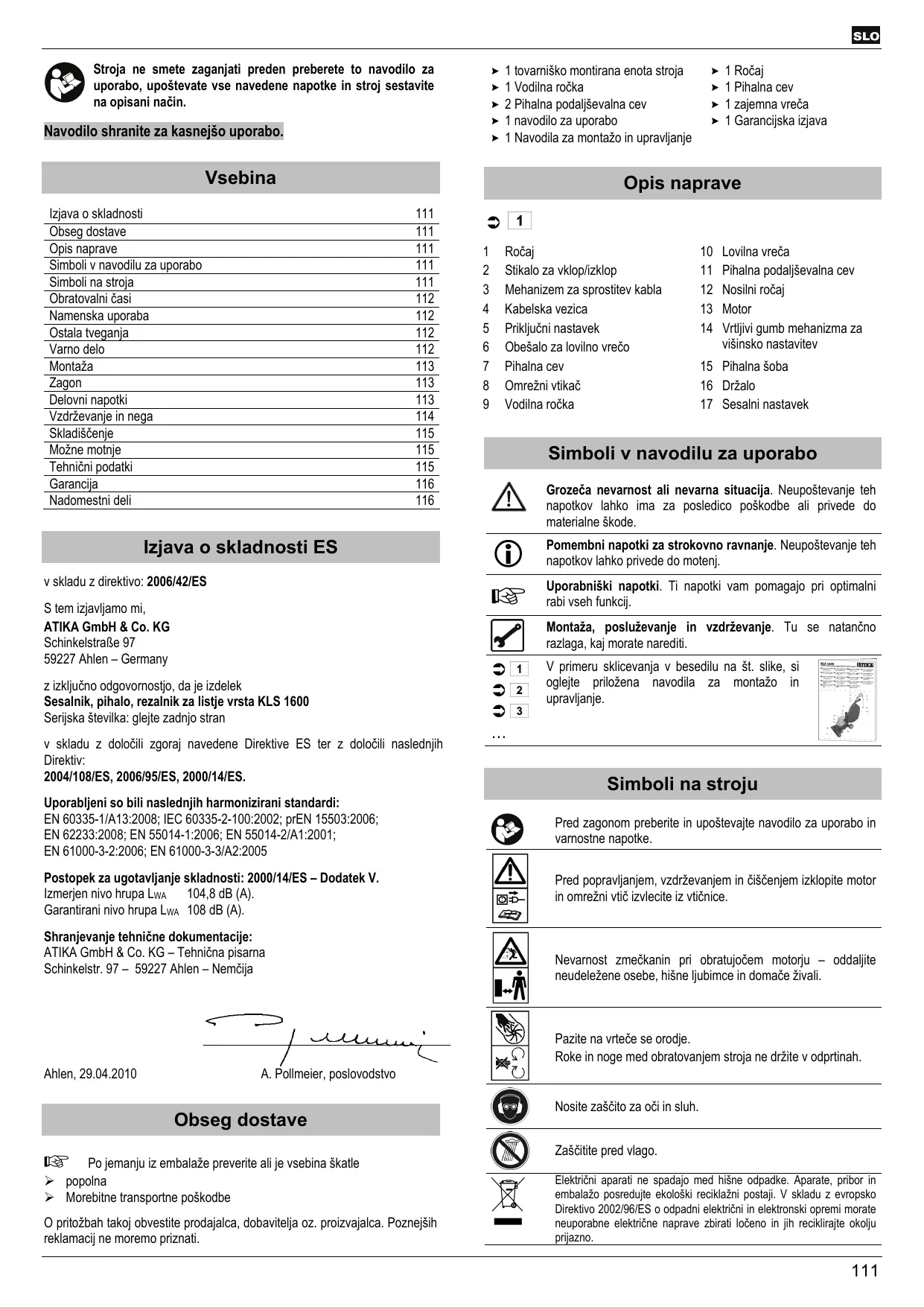

Izjava o skladnosti	111
Obseg dostave	111
Opis naprave	111
Simboli v navodilu za uporabo	111
Simboli na stroja	111
Obratovalni chasi	112
Namenska uporaba	112
Ostala tveganja	112
Varno delo	112
Montaža	113
Zagon	113
Delovni napotki	113
Vzdrževanje in nega	114
Skladiščenje	115
Možne motnje	115
Tehnični podatki	115
Garancija	116
Nadomestni deli	116

Izjava o skladnosti ES

v skladu z direktivo: 2006/42/ES

Serijska stevilka: glejte zadnjo stran

v skladu z dolocili zgoraj navedene Direktive ES ter z dolocili naslednjih Direktiv:

ATIKA GmbH & Co. KG - Tehnična pisarna

Schinkelstr. 97 - 59227 Ahlen - Nemčija

Ahlen, 29.04.2010
A. Pollmeier, poslovodstvo

Obseg dostave

Po jemanju iz embalaze preverite ali je vsebina skatte

popolna
Morebitne transportne poskodbe

O pritožbah takoj obvestite prodajalca, dobavitelja oz. proizvajalca. Poznejših reklamacij ne moremo priznati.

1 tovarnisko montirana enota stroja
1 Vodilna rocka
2 Pihalna podališevalna cev

1 navodilo za uporabo
1 Navodila za montažo in upravljanje

1Rocaj
1 Pihalna cev
1 zajemna vreca
1 Garancijska izjava

Opis naprave

1 Ročaj
2 Stikalo za vklop/izklop
3 Mehanizem za sprostitev kabla
4 Kabelska gezica
5 Priključni nastavek
6 Obešalo za lovilno vrečo
7 Pihalna cev
8 Omrežni vtikač
9 Vodilna rocka

10 Lovila vreča
11 Pihalna podaljsevalna cev
12 Nosilni rocaj
13 Motor
14 Vrtljivi gumb mehanizma za visinskio nastavitev
15 Pihalna šoba
16 Drzalo
17 Sesalni nastavek

Simboli v navodilu za uporabo

Grozeča nevarnost ali nevarna situacija. Neuostoševanje teh napotkov lahko ima za posledico poškodbe ali privede do materialne škode.

Pomembni napotki za strokovno ravnanje. Neupoštevanje teh napotkov lahko privede do motenj.

Uporabniški napotki. Ti napotki vam pomagajo pri optimalni rabi vseh funkcjj.

Montaža, posluževanje in vzdřevanje. Tse natančno razlaga, kaj morate narediti.

1
2
3

···

Simboli na stroju

Pred zagonom preberite in upoštevajte navodilo za uporabo in varmostne napotke.

Pred popravljanjem, vzdrijevanjem in cischenjem izklopite motor in omrežni vtic izvlecite iz vticnice.

Nevarnost zmečkanin pri obratujočem motorju - oddaljite neudelezene osebe, hišne ljubimce in domačeŽivali.

Pazite na vrtce se orodje.
Roke in noge med obratovanjem stroja ne drzite v odprtinah.

Nosite zašćito za oči in sluh.

Zascitite pred vlago.

Elektrichi aparati ne spadajo med hišne opadke. Aparate, pribor in embalazo posredujte ekološki reciklažni postaji. V skladu z evropsko Direktivo 2002/96/ES o opadni elektrichi in elektronski opremi morate neuporabne elektriche naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Obratovalni Časi

Prosimo vas, da upostevate lokalne predpise.

Namenska uporaba

• Sesalnik, pihalnik in rezalnik za listje je primeren le za lahke in suhe snovi kot nth. listje in vrtni odpadki kot so trava, male vegice in koscki papirja.
  Sesanje, razpihovanje in rezanje

težkih materialov, kot so npr. kovina, kamni, veje, jelkini storži ali zlomljeno steklo;
vnetljivih materialov, kot so npr. cigaretni ogorki, oglje za zar;
vnetljivih, strupenih ali eksplozivnih materialov je izrecno prepovedano.

• Zaradi nevarmosti telesnega ogrozanja se stroja nikoli ne sme uporabljati v področijh s prahom in tekčinami nevarnimi za zdravje ali kot mokri sesalnik.
  Razen sesanja in pihanja ni dovoljena nobena druga uporaba.
• Sesalnik, pihalnik in rezalnik za listje je zasnovan le za privatno uporabo v skladu s svjo namembnostjo.
• Kot aparati za privatno uporabo v hiši in vrtu se razumejo takšni, ki se ne uporabljajo na javnih povrsinah, v parkih, športnih igrisčih ter v kmetijstvu in gozdarstvu.
• Kot nenamenska se steje vsaka drugačna upraba. Proizvajalec ne prevzema jamstva za škode, ki izhajajo iz takšne uporabe - tveganje zanje nosi izkljućno uporabnik.
• Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdřevanje in zagon ter upoštevanje varnostnih napotkov iz Navodil za uporabo.
• Upostevidi se morajo tudi zadevni predpisi za zašcito pred nezgodami, ki veljajo za obratovaje, kot tudi ostala splošno veljavna zdravstvena in varnostno tehnčna pravila.
• Proizvajalec ne odgovarja za kakrsnokoli skodo, nastalo zaradi samovoljinih sprembem sesalnik.
• Napravo laho za uporabo pripravljo, uporabljo in vzdrujejo le osebe, ki se na to spoznajo in soseznanjene s tozadevnimi nevarnostmi. Zagon sme izvesti samo naše osebje ali z naše strani odobrena servisna služba.
  Stroja se ne sme uporablji v eksplozijski nevarnem okolju ali na dežju.

Ostala tveganja

Tudi pri namenski uporabi lahko kljub upostevanju vseh zadevnih varnostnih dolocil obstajajo zaradi namembne konstrukcije preostala tveganja.

Preostala tveganja se lahko zmanjsajo ce se varmostna dolocila in namenska uporaba upoštevajo skupaj z navodilom za uporabo.

Previdnost in pozornost zmanjsujejo tveganje osebnih in stvarnih poškodb.

Neuostoovani ali spregledani varmostni ukrepi lahko privedeo do poškodb uporabnika ali lastnine.
- Metanje kamenja in zemplje.
- Ogrozanje s tokom pri uporabi nenamenskih elektrichnih priključnih vodov.
- Dotikanje delov pod napetostjo pri odprtimi elektricnimi sestavnimi deli.
- Poškodba sluha pri daljsem delu brez sredstev za zašćito pred hrupom.

Poleg tega lahko kljub vsemi izpeljanimi ukrepi obstajajo neopazna tveganja.

Varno delo

Pri nepravilni uporabi so lahko sesalnik nevarne. Pri uporabi elektricega orodja se morajo upostevati osnovni varnostni predpisi, da se izkljucijo tveganja zaradi ognja, elektricega udara in ostalih poskodb oseb.

Zato pred zagonom tega orodja preberite in upoštevajte naslednje napotke in predpise za zašćito pred nezgodami v vašem obratu oziroma varnostne predpise, ki veljajo v zadevni državi, da sebe in druge zavarujete pred morebitnimi poškodbami.

Varnostne napotide posredujte vsem osebam, ki delajo z strojem.
Dobro shranite te varnostne napotke.

Pred uporabo se s pomočjo navodila za uporabo beznanite z strojem.
Stroja ne uporabljaje za nenamensko delo (pogleje poglavji "Namenska uporaba" in "Delo s sesalnikom za listje").
Poskrbite za varno stojisce in vedno vzdrujte ravnotezje. Ne sklanajte se.

• Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Ne uporabljaje stroja,Če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Samo trenutek nepazljivosti med uporabo naprave lahko ima za posledico resne poškodbe.
  Nosite ustrezna delovna oblačila:

ne nosite ohlapnih oblačil ali nakita, ker se lahko ujamejo v gibljive dele stroja
Rokavice in nudrsna obutev
Dolge hlae za zašcito nog

• Uporablajte osebno zašcitno opremo:

• zašcito pred hrupom (nivo zvočnega tlaka na delovnem mestu lahko presega 85 dB(A)).

• zašcitna očala

• Skrbite za red na delovnem mestu! Tudi nered je lahko vroz kza nasreco.
  Pazite pri vzvratni hoji. Nevarmost padca!

• Upostevajte vplive okolja:

• Naprave ne uporabljaite v v vlažnem ali mokrem okolju.

• Naprave ne izpostavljahte dezju.
  Poskrbite za dobro razsvetljavo.

• Če naletite na tujek, izklopite napravo in ga odstranite. Preden pa pomonovno vklopite napravo, preverite morebitne poškodbe na njej in opravite vsa potrebna popravila.

• Poskrbite, da bodo druge osebe inŽivali oddljene od Vašega delovnega območja.
  Ne pustite, da se druge osebe, predvsem otroci, dotikajo orodja ali kabla.

• Prekinite delo s strojem, ce so v blizini osebe, predvsem otroci, ali domače Živali in Če zamenjate delovno območje.

• Uporabnik je v delovnem področju stroja odgovoren za druge osebe.

• Otroci in mladostniki mlajski od 16 let in osebe, ki niso prebrale navodila za uporabo, ne smejo posluževati stroja.

• Otroke oddaljite od stroja.
  Stroja nikoli ne uporabljajte, ce se v njegovi blizini nahajajo neudelezene osebe.

• Uporabnik je odgovoren za nesreče drugih oseb ali njihove lastnine.
  Strojaniikoli nepušcajie brez nadzora.
• Ne preobremenjute stroja! Dela boste bolje in varneije v navenenem območju zmogljivosti.
• S strojem delajte le ob kompletnimi in pravilno montiranimi varnostnimi napravami. Na stroju ne spreminajte nicesar, s cimer bi lahko ogrozili varnost.
• Ne spreminjalte stroja oz. dele stroja.
• Naprave nikoli ne pustite vkljucene, kadar je ne uporabljate. Naprava je bila izdelana samo za uporabo v navpičnem połozaju.
  Stroja ne skropite z vodo. (vir nevarnosti elektricnega udara).
  Stroj izklopite in omreznvi vtic izvlecite iz vticnice pri:

popravljanju
- vzdhrzevanju in cišćenju
- odpravljanju motenj
preverjanju ali so priključni vodi zaviti ali poškodovani
- transportu
- zapuščanju (tudi ob katkočasnih prekinitvah)
- nenavadnih zvokih in vibracijah

• Skrbno neguje Vašo kosilnico na nitko:

Pazite, da bodo zračne odprtine ciste.
- Ročaji morajo biti vedno suhi in nemastni (odstranite z njih morebitno olje ali mast).
- Upostevejte predispise o vzdřevanju in napotke za zamenjavonavijalnegakoluta za rezalno nitko.

• Preverite ali se na stroju nahajajo morebitne poškodbe:

Pred nadalijn oporabo stroja morate skrbno preskusiti ali varnostne naprave delujejo brezhibno in v skladu s svjo namembnostjo.
Prepričaje se, ali gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poskodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje za zagotovitev brezhibnega obratovanja.

• Poškodovane varnostne naprave in deli se morajo strokovno popraviti ali zamenjati v pooblasčeni strokovni delavnici ce to v navodilu za uporabo ni doloceno drugace.

Treba je zamenjati poškodovane ali nečitljve varmostne nalepke.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosegao otrok.

! Elektricna varnost

• Izvedba priključega voda po IEC 60245 (H 07 RN-F) s presekom Žil najmanj od
  → 3 x 1,5 mm² pri dolžini kabla do 25 m
  → 3 x 2,5 mm² pri dolzini kabla preko 25 m
• Dolgi in tenki priključni vodi ustvarjao upad napetosti. Motor ne dosega svoje maksimalnezmogljivosti, pri Čemer se zmanjišuje funkcioniranje stroja.
• Vtiči in prikljucne vtčnicna priključnih vodih morajo biti iz gume, mehkega PVC-ja ali drugega termoplastićega materiala enake mehanske vzdřžljivosti ali prevalçene s tem materialom.
  Vtična naprava priključnega voda mora biti zašćitena pred škropljenjem.
• Pri polaganju prikljucnih vodov pazite na to, da jih ne zmečkate, prepognete in da se vtčni spoj ne zmoči.
• Ce uporabljate kabelski boben, morate kabel popolnama odviti.
  Kabla ne uporabljaje nenamensko. Kabel zašcitite pred vroćino, oljem in ostrimi robovi. Vtiča ne VLCite iz vtičnice s potegovanjem za kabel.
• Varujte se pred elektricnim udarom. Preprecite Kontakt z ozemljenimi komponentami (npr. s cevmi, grelimni telesi, stedilniki, hladilniki itd.)
• Redno preverjaje podaljiševalne kable in zamenjaje jih, Če so poškodovani.
  Ne uporabljaite poškodovanih prkliučnih vodov.
• Na odprtem uporabljajte le za to dovoljene in ustrezno označene podaljiševalne kable.
  Ne uporabljaje provizornih elektrichnih priklučkov.
• Varnostnih naprav nikoli ne premošćajte ali izklapljaje.
• Prikljucite stroj preko stikala za zašćito pred okvarnim tokom (30 mA).

Elektrichi prikrjucek oz. popravila na elektrichimi deli stroja sme opravlji pooblasceni elektricar ali ena iz nasih servisnih delavnic. Treba je upostevati lokalne predispse zlasti glede varnostnih ukrepov.

Popravila drugih delov stroja sme opravljati le proizvajalec oz. ena iz njegovih servisnih delavnic.

Uporabljajte samo originalne nadomestne dele. Z uporabo drugacnih nadomestnih delov lahko pride do nesre' uporabnika. Proizvajalec ne jamci za skodo, ki je nastala zaradi takse uporabe.

Montaža

Prepričajte se, da je stroj montiran v celoti in v skladu s predpisi.
Pred vsako uporabo preverite:

• priključne vode na poškodovana mesta (razpoke, reze in pd.)

ne uporablajte poškodovanih vodov
stroj na morebitne poskodbe
ali so vsi vijačni spoji Čvstr opritegrjneni

• Primerjaje napetost navedeno na tipski ploščici stroja z omrežno napetostjo in stroj prikljucite na ustrezno vtičnico, ki je usklajena s predpisi.
  Stroj priključite na Fi-zašcitno stikalo (stikalo za zašcitvo pred okvarnim tokom) 30 mA.
  Ne uporabljaite poškodovanih priključnih vodov.
• Uporabite priključni kabel oziroma kabelski podaljšek s presekom Žil rajmanj 1,5 mm² do 25 m.

i Varovalka: 10 A

Namesčanje podaljska

11

1. Nataknite spojk podaliska na vtich kombinacije stikala in vtiča.
2. Potegmite podaljšek iz zanke skozi sponko za vlečno razbremenitev kabla in ga vpnite.
3. Pazite, da imapodaljsek dovolj zračnosti.

Vklop / Izklop

Ne uporabljaje naprave, na katerih ne deluje stikalo za vklop in izklop. Okvarjeno stikalo mora nemudoma popraviti oziroma zamenjati pooblascena servisna sluzba.

Stikalo za vklop/izklop (2) je na ročaju (1).

Vklop: Pritisnite stikalo za vklop/izklop (2) na I

Izklop: Pritisnite stikalo za vklop/izklop na O.

! Pri izpadu elektrike se naprava ne preklopi samodejno na O. Takoj preklopite stikalo za vklop/izklop na O, da ob vrmitvi elektricega toka preprecite nepričakovani vklop naprave.

Delovni napotki

Pred začetkom dela upoštevajte

varnostne predispise<;
naslednej dodatne delovne napotke.

Stoj smejo posluževati le osebe starejše od 16 let, ki so prebraile in razumele navodilo za uporabo.
- Nosite svjo zašcitno opremo (zašcitna očala/vizir, rokavice, zašcitto za sluh, obutev, ki ne drsi, dolge hlace), da se zašcitite pred možnimi poškodbami.
- Poskrbite za varno in pospravljeno delovno mesto. Predmete, ki bi jih lahko metalo po zraku, odstranite iz delovnega območja.
Pred pricetkom dela poskrbite,da:

sevdelovnemobmocju ne bodo nahajale druge osebe ali zivali
da Vam bo omogocen neoviran umik iz delovnega obmocea
da Vam bo zagotovljen varen položaj
so ročaji in držala suhi in Čisti.

• Sesalne/pihalne cevi nikoli ne usmerjate na osebe ali zivali. Predmetov ne pihaje v smer, v kateri stojijo osebe ali zivali.
• Opazovalci morajo vzdřěvati varmostno razdaljo najmanj od 5 m.
• Previdnost pred dvigajocimi se in letecimi predmeti. Posebej nevaren je pri tem protipovratni efekt na zidovih ali stenah (npr. kamne).

Pri prečkanju peščenih poti ali poti z drobirjem naprvo izkljucite.
S strojem ne delajte z mokrimi rokami ali ob vlaznem vremenu.
- Sesalne odprnine ne polnite z roko.
- Prikljuci vod vedno speljite izza stroja. V nasprotnem primeru obstaja nevarmost spotikanja, podrsavanja ali padanja.
Med sesanjem naprave nikoli ne uporabljaje

• brez zajemne vreče,
• z odprto zadrgo zajemne vreme.

Ce so osebe z motnjami krvega obtoka preveckrat izpostavljene vibracijam, se lahko pojavijo okvare zivcega systema ali poškodbe krvinih Žil. Vibracije lahko zmanjsate:

• z uporabo močnih, toplih delovnih rokavic
• s skrajsanjem delovnega ēsá (med delom naredite vec dolgih odmorov) Če Vam otečejo prsti, Če se slabo počutite ali Če so Vaši prsti otrpli, pojdite k zdravniku.

Napotki za uporabo kot sesalne/rezalne naprave

Pred zagonom se prepričajte, da je zajemna vreča montirana, da ni poškodovana ali obrabljena in da je zadrga zaptra.

1. Vklopite stroj. 11
2. Sesalni material se preko sesalnega nastavka (17) vsesa v napravo in v njem razreze.
3. Stoj počasi in enakomerno pomikajte preko materiala za sesanje. Strojane vtiskajte v listje.
4. Sesalna zmogljivost se zmanjsa ko je zajemna vreca polna. Izklopite stroj in omreznvi tici izvlecite iz vticnice. Odpritz zadrgoin potem spraznite zajemno vreco.
5. Po koncu dela:

napravoite in elektrichi nvi tiz vycle iz elektricne vticnice.

snemite lovilino vreco s kavlia (6). 7
obrmite rocaj lovilne vrece v levo in smemite lovilno vreco. 6
nataknite prikljucni nastavek (5). 12
obrnite priključni nastavek v desno, da zavarujete pihalno cev (7). 13
vklučite napravo, da iz nje odstranite ostanke.

① Listje poberite pravočasno! - Priporočljivo je, da listje podirate ob suhem vremenu in takoj po padanju. Mokro listje predstavlja težavo. Težavo predstavlja tudi listje, ki je ze začelo razpadati ali ki se nahaja v velikih kupčikh.

Napotki za uporabo kot pihalo

Pihalna metoda 1: pihanje s pihalno šobo (15) 14

Snemite lovilno vreco z naprave, ko je še pritrijena na napravo.

7 Snemite lovilino vreco s kavlja (6).
6 Obrnite rocaj lovilne vrece v levo in smemite lovilnovreco.

12 Nataknite prikljucni nastavek (5).
Obrnite priključni nastavek v desno, da zavarujete pihalno cev (7).
11 Vkljucite napravo.
14 Skozi pihalno sobo (15) bo iz naprave pihal zrak.

Napravo premikajte počasi in enakomerno izene strani v drugo, da očistite povrsino.

Pihalna metoda 2: pihanje pihalno cevjo

S pihalno cevjo se lahko prosto gibate in takto ocistite/izpihate kote in tezkodostopne povrsine.

Snemite lovilno vreco z naprave, ko je še pritrijena na napravo.

7 Snemite lovilino vreco s kavlja (6).
6 Obrmite rocaj lovilne vrece v levo in smemite lovilnovreco.
15 Izvycle nastavek pihalne cevi (7).
16 Vstavite pihalno podaljsevalno cev (11) v nastavek pihalne cevi (7).
17 Nataknite drugo pihalno podaljiševalno cev.
11 Vključite napravo.
Pihalno cev premikajte počasi in enakomerno par centimetrov nad tlemi.
19 Ob prekinitvi dela lahko pihalno cev obesite v drzalo (13) na napravi.

Nastavitev višine

Sesalnik za listje je opremljen z nastavljivim mehanizmom za visinski nestavitev. Tako lahko delate na ravnih in tudi neravnih tleh.

Delon aeravnih tleh

20 Zrahlajte vrtljivi gumb (14). Ročaj je sedaj prosto gibljiv.
Premikajte ročaj navzgor in navzdol, da sesalnik za listje prilagodite tlom.

Delona ravnihtleh

20 Zrahlajte vrtljivi gumb (14). Ročaj je sedaj prosto gibljiv.
Premikajte vodilno rocico (9) navzgor ali navzdol, da nastavite potrebno visino sesalnega nestavka (17).

22 Ploski polożaj sesalnega nastavka (17)

Ta položaj je idealen za cisćenje ravnih, tlakovanih povrsin in poti, kot so dovozji, terase, potke ...
V tem položaju je sesalna moč zelo velika.

23 Poševni položaj sesalnega nastavka (17)

Ta položaj je idealen za delo na hrapavih ali neravno tlakovanih povrsin in poti.

V tem položaju je sesalna moč šibkejsa.

Kaj lahko sesam in odpihujem?

lahke in suhe snovi, nthu. suho listje in vrtne opadke kot so trava, majhne vejice in koscki papirja

težke snovi, kot npr. kovine, kamne, veje, jelkove storže ali razbito steklo

S strojem ne sesajte ali odpihujte gorech, eksplozivnih ali kadech se predmetov kot so cigarete, vizigalice ali vroca pepel.

Ne sesajte ali odpihujte tekocin, predvsem ne vnetljivih tekocin kot je bencin. Stroja ne uporabljaje v blizini taksnih snovi.

Vzdrževanje in nega

Pred vsakim cischenjem in opravljanjem vzdrrzevalnih del

• zago izklopite,
• počakajte, da se rezalna nitka ustavi
• izvlecite vtikač iz elektricne vtčnice

Uporabljaje samo originalne dele. Drugi deli lahko povzrocijo nepričakovane poškodbe in materialno škodo.

Varnostne naprave, ki ste jih sneli s stroja zaradi vzdrrzevanja ali cischenja, morate po koncanih delih ponovno pravilno montirati in preveriti njihovo delovanje.

Iz tega izhajaoča vzdřevalna dela se lahko izvajao le s strani proizvajalca ali servisne službe.

Za ohranjanje učinkovitosti sesalnika za listje upoštevajte naslednje.
- Prah ali umazanijo odstranite s krpo ali s Čopičem.

Strojane cistite s teko o vodo ali z visokotlacnimi cistilnimi napravami.
- Za cisćenje plastićnih delov ne uporabljajte razredćil (bencina, alkohola, itd.), ker lahko le-ta te dele poškodujejo.

Cischenje zajemne vrece

Po koncu dela izpraznite lovilno vreco.

7 Snemite lovilino vreco s kavlja (6).
6 Obrnite rocaj lovilne vrece v desno in smelite lovilnovreco.

Zajemno vreco dobro stresite.
Notranjo stran obrnite navzven, da zajemno vreco lahko skrtacite.
Zajemno vreco vsaj enkrat letno ali ce je zelo zamazana operite z roko v blagi milnici.

Pri trdosti zadrge zobje zadrge natrite s suhim milom.

Zaradi lastne varnosti vedno preverajte, ali je zajemna vreca poskodovana. Poškodovano zajemno vrečo takoj zamenjate.

Skladisčenje

Izvlecite vtic iz vticnice.

• Naprave in orodja, ki jih trenutno ne uporabljate, hranite v suhem, zaklenjenem prostoru, izven dosegaa otrok.
  Da bi podaljišali Življenjsko dobo stroja in zagotovili lahko upravljanje znjim, pred daljisim skladisčenjem upostevajte naslednje:

Težava	možen vzrok	Odprava
Motor se ne zaganja	Ni omrežne napetosti (izpad toka)	Preverite varovalko (10 A)
	Priključni kabel poškodovan	Zamenjale kabel ali ga dajte preveriti (elektricar). ▲poškodovanih kablov ne uporabljale več
	Motor ali stikaloPokvarjena	Za odpravo težav se obrnite proizvajalcu ali njegovi pooblašćeni firmi.
Material za sesanje ni dobrosan (zmanjsana sesalnazmogljivost).	Stroj je zamašen oz. blokiran	Odstranite zamašitev, po potrebì obvestite službo za stranke.
	Zajemna vreča je prepolnjena	Spraznite zajemno vrečo
	Priključni vod je predolg ali ima premajhen presek. Vtičnica je preveč oddaljena od glavnega prilkjučka in premajhen presek prilkjučnegа voda.	Priključni vod minimalno 1,5 mm2, dolg maksimalno 25 m. Pri daljših kablih presekminimalno 2,5 mm2.

Tehnicni podatki

Vrsta	KLS 1600
Model	KLS 1600
Zmogljivost motorja P1	1600 W
Motor	Motor na izmenični tok 230 V ~ 50 Hz
Število vrtljav n	11000 min-1
Pihalni zračni tok (maks. hitrost zraka)	Pihalna šoba: 200 km/h Pihalna cev: 400 km/h
Sesalna zmogljivost (maks. količina zraka)	900 m³/h
Vibracije rok (po EN 1033/DIN 45675)	avhw = < 4,38 m/s²
Zajemna vreča (prostornina)	25 l
Razred zaščite	II - zaščitna izolacija ☐
Teža	6,8 kg
Nivo jakosti zvoka LWA (po 2000/14/EG)	izmerjeni nivo jakosti zvoka 104,8 dB (A) zajamčeni nivo jakosti zvoka 108 dB (A)
Nivo zračnega tlaka LPA (po 2000/14/EG)	93,6 dB (A)

Garancija

Naročanje nadomestnih delov:

Referenčni vir je proizvajalec ali prodajalec

• potrebni podatki pri narocanju:

barva stroja

• Št. nadomestega dela

• oznaka nadomestega dela

• Želeno stevilo kosov

• oznaka sesalnika za listje

Primer: oranzna, 381266, lovilna vreča, 1, KLS 1600

Pos.-Nr.	Številka naročila	Oznaka
4	381273	Kabelska vezica
7	381264	Pihalna cev
9	381265	Vodilna ročka
10	381266	Lovilna vreča
11	381267	Pihalna podaljševalna cev
18	381268	Majhno kolo
19	381269	Pokrov kolesa (majhno kolo)
20	381270	Veliko kolo
21	381271	Pokrov kolesa (veliko kolo)
22	381272	Varnostna nalepna

icindekiler
