Merk	ATIKA
Model	KLS 1600
Categorie	Tuinzuiger
Producttype	Zuiger, blazer, bladversnipperaar
Motorvermogen (P1)	1600 W
Spanning	230 V ~ 50 Hz
Toerental	11 000 min⁻¹
Luchtsnelheid blazen (mondstuk)	200 km/h
Luchtsnelheid blazen (slang)	400 km/h
Maximale zuigluchtvolume	900 m³/h
Volume opvangzak	25 L
Gewicht	6,8 kg
Beschermingsklasse	II (dubbele isolatie)
Gemeten geluidsvermogen	104,8 dB(A)
Gegarandeerd geluidsvermogen	108 dB(A)
Geluidsdrukniveau	93,6 dB(A)
Hand-armtrilling	< 4,38 m/s²
Hoofdfuncties	Zuigen, blazen, versnipperen
Hoogteverstelling	Ja, variabel mechanisme
Onderhoud en reiniging	Reinigen met een doek of borstel; geen water onder druk gebruiken; was de zak indien nodig met de hand
Veiligheid	Dubbele isolatie; gebruik een aardlekschakelaar 30 mA; draag PBM (bril, gehoorbescherming, handschoenen)
Onderdelen en repareerbaarheid	Reserveonderdelen verkrijgbaar via de fabrikant of erkende service; gebruik alleen originele onderdelen
Garantie	Zie bijgevoegde garantieverklaring

Veelgestelde vragen - KLS 1600 ATIKA

Hoe gebruik ik de zuiger in de zuigmodus?

Zorg ervoor dat de opvangzak correct is bevestigd en de rits gesloten is. Zet het apparaat aan en beweeg het langzaam over de bladeren. Forceer het apparaat niet in bladhopen. Leeg de zak wanneer deze vol is.

Hoe schakel ik naar de blaasmodus?

Verwijder de opvangzak en de zuigslang. Bevestig het blaasmondstuk of de blaasslang. Zet het apparaat aan en richt de luchtstroom naar de te reinigen gebieden. Gebruik het mondstuk voor vlakke oppervlakken en de slang voor moeilijke hoeken.

Wat kan ik met dit apparaat zuigen?

Het is ontworpen voor het zuigen van lichte, droge materialen zoals bladeren, gras, kleine takjes en kleine stukjes papier. Zuig nooit metaal, stenen, glas, hete materialen, vloeistoffen of brandbare producten.

Hoe onderhoud ik de opvangzak?

Leeg de zak na elk gebruik. Schud hem uit en borstel hem. Was hem met de hand met zeepwater als hij erg vervuild is, minstens een keer per jaar. Controleer regelmatig de staat van de rits en de zak; vervang hem als hij beschadigd is.

Wat te doen als de motor niet start?

Controleer eerst de stroomvoorziening (stopcontact, zekering 10 A). Inspecteer het netsnoer op eventuele beschadigingen. Als alles in orde is, kan de motor of schakelaar defect zijn; neem contact op met de service.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorbescherming. Gebruik een aardlekschakelaar 30 mA. Werk niet in de regen of op natte oppervlakken. Houd kinderen en dieren op afstand (minstens 5 m). Schakel het apparaat uit voordat u ingrijpt.

Hoe stel ik de hoogte van de zuiger af?

Draai de draaiknop op de handgreep los. Beweeg de handgreep omhoog of omlaag om de hoogte van de zuigaansluiting aan te passen. Voor vlakke ondergronden stelt u de aansluiting vlak in; voor gazons of oneffen terrein kantelt u deze.

Kan ik het apparaat als versnipperaar gebruiken?

Ja, in de zuigmodus worden de bladeren versnipperd voordat ze in de zak worden opgevangen. Dit vermindert het volume. Zorg ervoor dat de zak op zijn plaats zit en de rits gesloten is voor een optimale werking.

Hoe bewaar ik het apparaat na gebruik?

Reinig het apparaat en de opvangzak. Bewaar het op een droge, afgesloten plaats, buiten bereik van kinderen. Voor langdurige opslag, voer een grondige reiniging uit en controleer de algemene staat van de machine.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (opvangzak, slang, handgreep, enz.) zijn verkrijgbaar bij de fabrikant of een erkende dealer. Gebruik altijd originele onderdelen om de veiligheid en goede werking te garanderen.

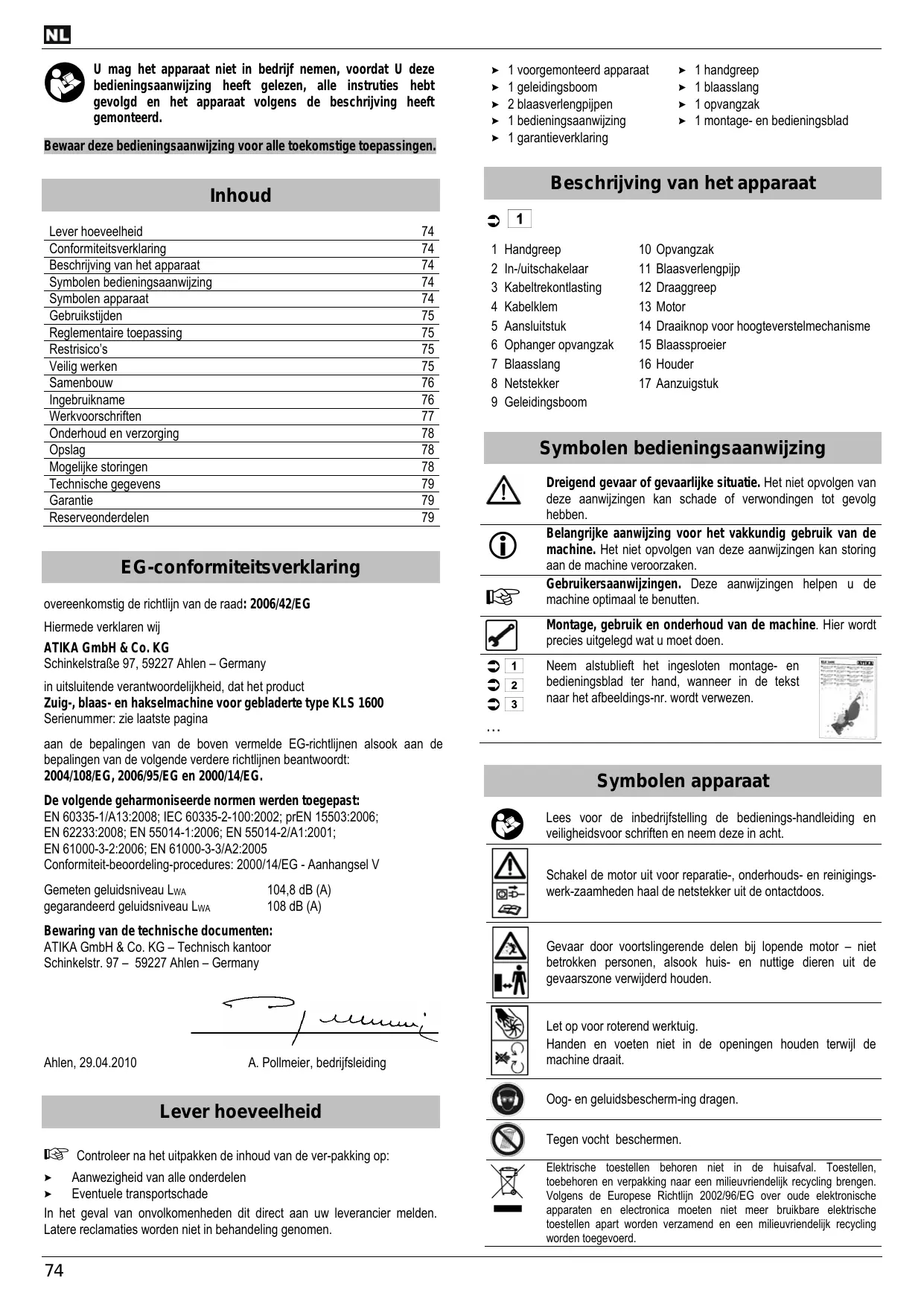

GEBRUIKSAANWIJZING KLS 1600 ATIKA

Zuig-, blaas- en hakselmachine voor gebladerte

Oorspronkelijke gebruiksaanwijzing - Veiligheidsinstructies - Reserveonderdelen

PL

Stronie 80

U mag het apparaat Niet in bedrivf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

Inhoud

Leverhoeveelheid	74
Conformiteitsverklaring	74
Beschrijving van het apparaat	74
Symbolen bedieningsaanwijzing	74
Symbolen apparaat	74
Gebruikstijden	75
Reglementaire toepassing	75
Restrisico's	75
Veilig werken	75
Samenbouw	76
Ingebruikname	76
Werkvoorschriften	77
Onderhoud en verzorging	78
Opslag	78
Mogelijksteoringen	78
Technische geevens	79
Garantie	79
Reserveonderdelen	79

EG-conformiteitsverklaring

overeenkomstig de richtlijn van de raad: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

in uitsluitende verantwoordelijkheid, dat het product

Zuig-, blaas- en hakselmachine voor gebladerte type KLS 1600

Serienummer:zielaatste pagina

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt: 2004/108/EG, 2006/95/EG en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast:

EN 60335-1/A13:2008; IEC 60335-2-100:2002; prEN 15503:2006;

EN 62233:2008; EN 55014-1:2006; EN 55014-2/A1:2001;

EN 61000-3-2:2006; EN 61000-3-3/A2:2005

Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V

Gemeten geluidsniveau LwA

104,8 dB (A)

gegarandeerd geluids niveau LWA

108 dB (A)

Bewaring van de technische documenten:

A. Pollmeier, bedrijsleiding

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de ver-pakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden.

Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerd apparaat
1 geleidingsboom
2 blaasverlengpijpen
1 bedieningssaanwijzing
1 garantieverklaring

1 handgreep
1 blaasslang
1 opvangzak
1 montage-en bedieningsblad

Beschrijving van het apparaat

1

1 Handgreep 10 Opvangzak
2 In-/uitschakelaar 11 Blaasverlengpijp
3 Kabeltrekontlasting 12 Draaggreep
4Kabelklem 13 Motor
5 Aansluitstuk 14 Draaiknop voor hoogteverstelmechanisme
6 Ophanger opvangzak 15 Blaassproeier
7 Blaasslang 16 Houder
8 Netstekker 17 Aanzuigstuk
9 Geleidingsboom

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpu de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine. Hier worden precies uitgelegd wat u要去en.

Neem alstublieft het ingesloten montage- en bedieningsblad ter hand, wanner in de tekst maar het afbeeldings-nr. worden verwezen.

···

Symbolen apparatus

Lees voor de inbedrijfstelling de bedienings-handleiding en veiligheidsvoor schriften en neem deze in acht.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden haal de netstekker uit de ontactdoos.

Gevaar door voortslingerende delen bij ropende motor - nicht betrokken personen, alsook huis- en nuttige dieren uit de gevaarszone verwijderd honden.

Let op voor roterend werktuig.
Handen en voeten Niet in de openings houden verwijl de machine draait.

Oog- en geluidsbescheming dragen.

Tegen vocht beschermen.

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakking waar een milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica要去en neteer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Gebruikstijden

Gelieve de specifieke national verordeningen in acht tenehmen.

Reglementaire toepassing

• De zuig-, blaas- en hakselmachine voor gebladerte is alleen geschikt voor lichte en droge materialen, zoals bijv. loof en tuinaval Zoals gras,kleine takken en papierstukjes.
  Zuigen, blazen en hakselen van

zware materialen, zoals metaal, stenen, takken, sparappels of gebrozen glas
brandbare materialen zoals bv sigarettenpeuk, barbecuekool
ontvlambare, giftige of explosieve materialen wordt uitdrukkelijk uitgesloten.

• Wegens het gevaar voor lichamelijke schade mag het toestel nooit in zones met voor de gezondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden.
• Andere toepassingen dan zuigen, blazen en hakselen zich nicht toegelaten.
• De zuig-, blaas- en hakselmachine is alleen voor privé gebruik overeenkomstig zijn gebruiksdoel geconcipieerd.
• Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebruikt können worden.
• Elk verder leidend gebruik geldt als nicht conform de voorschriften. Voor waaruitresulterende schade is de fabrikant Niet aansprakelijk - het risico waarvoordwt alleen door de gebruiker gedragen.
• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de verilgheidsvoorschriften van de fabrikant.
• Men要去 zich tevens honden aan de algemeen geldende verilheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrivijf.
  Eigenmachtige verbouwingen aan de zuig-, en hakselmachine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van een ieder soort UIT.
• Het toestel mag slechts door Personen worden voorbereid, gebruikt en onderhonden die met het werktuigbekend zijn en over de gezaren ingelicht zich. Reparations mogenaalleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.
• Gebruik de gazontrimmer nicht in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico's

Ook bij het gebruik volgens de voorschriften zich er op grond van de constructie voor de toepassing van deze machine nog een aantal restrictions.

De restrictions können geminalisierend worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhouds-voorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Geignorerde of over het hoofd geziene veiligheids-maatregelen hunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom.
  Wegslingeren van stenen en aarde.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminderung van het gezoor bij langdurig werkken zonder gehoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Bij ondeskundig gebruik konnen zuig-, blaas- en hakselmachine gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de zuig-, bleas- en hakselmachine voor gebladerte").
Zorg voor een stabiele en uitgebalanceerde houding. Buig u Niet voorover.

Wees opletend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.
Draag de juiste werkkleding.

Nauw sluitende kleding en geen sieraden dragen.
Handschoenen met slipvast schoeisel

Lange broeken ter bescherming van de benen

Draag persoonlijke beschemingsmiddelen.

• Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden).
  Veiligheidsbril

• Zorg dat uw werkomgeving in orde is. Rommel kan once-vallenveroorzaken.
  Voorzichtig bij het achteruitgaan. Gevaar van struikelen!

• Indien u op vreme de lichamen stuit, schakel het toestel alstublieft uit en verwijder het vreme de lichaam. Alvorens u het toestel weein schakelt, controller het alstublieft op eventuele beschadigingen en LAST, indien nodig, reparatives uitvoeren.
  Let op de omgevingsinvloeden.

Gebruik de machine Niet in een vochtige of native omgeving.
Zet de machine Niet in de regen buiten.
Werk slechts bij voldoende zicht.

• Houd andere Personen en dieren van uw werkbereik weg.
• Onderbreek het gebruik van de machine, wanner personen, vooral kinderen of huisdiren, in de buurt zich en wanner u het werkbereik wisselt.
• Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.
• De bedienenende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
• Kinderen enjongeren onder 16aar en personen, die de gebruiksaanwijzing Niet gelezen hebben,ogen de machine nicht bedieren.
• Kinderen dieren uit de buurt van het apparaat te worden geweerd.
  Zet het toestel nooit aan, verwijniet betrokken personen in de buurt zich.
• De gekruiker is verantwoordelijk voor ongevalten met andere Personen of hun eigendom.
  Laat de machine nicht zonder toezicht acheer.
• Overbelast de machine nicht. U werkkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle verilgheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilgheid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.
  Laat het toestel nooit ingeschakeld, wonneer het op de zichde ligt. Het apparaat werd alleen voor de bediening in oprechte positie ontwikkeld.
• Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).

Schakel de machine uit en neem de steker uit het stopcontact bij:

reparatiewerkzaamheden
- onderhouds- en reinigingswerkzaamheden
- controller de aansluitleidingen, of deze ineengestrengeld of beschadigd zich.
- omschakelen van zuigen op blazen.
transport
- het verlaten van de machine (ook voor een korteijd)
- ongewone geluiden en trillingen.

• Onderhoudt uw zuig-, blaas- en hakselmachine met zorgvuldigheid:

Let erop dat de luchtopeningen schoon zich.
- Hou de handgrepen vrij van vet en olie.
- Volg de onderhoudsvoorschriften op en de instructies omtrent de spelwissel.
Houdt de handgrepen vrij van olie en vet.

• Onderzoek de machine op eventuele beschadigingen.

Voor het verdere gebruik van de machine要去en alle verilgheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.
- Controller of alle bewegende delen van de machine goed functioneren en nicht klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latenten werken.
- Beschadigde bescherminrichtingen en delen moeten, indien moodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruksaanwijzing anders aangegeven.
- Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Als u de machine Niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

Elektrische veiligheid

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

3× 1,5mm^2 bij een lenghte tot 25m
3× 2,5mm^2 bij een lenghte vanaf 25m

• Langere aansluitleidingen veroorzaken een dialing van de spanning. De motor bereikt zijn maximum vermogen Niet meer, de functie van de machine worden gereduceerd.
• Stekker en aansluitdozen aan aansluitleidingen moeten uit rubber, zacht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid zichn met dit materiaal+zijn gecoat.
• Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
• Beschermt u zich gegen elektrische slag. Vermijd lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)
• De opsteekinrichting van de aansluitleidingrint gegen spatwater beveiligdt te zich.
  Bij het leggen van de aansluitleiding erop letten dat deze nicht gekneusd of geknikt worden et dar stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker niets met de kabel uit het stopcontact trekken.
• Controller de verlang kabel regelmatig op besch-a-digingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten- Werking stellen.
• Het apparataat via een veiligheidsschakelaar (30 mA) aansluten.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrivijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaat'suitgevoerd worden.

Alleen de originele toebehoren gebruiken. Bij het gebruik van nicht originele onderdelen kan den risico's voor de gebruiker ontstaan. De fabrikant kan nicht aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Samenbouw

Sluit de lootzuiger pas na volledige samenbouw aan het stroomnet aan.

Bevestig de geleidingsboom (9).

Bevestig de handgreep (1).

Klem de kabel met de kabelklem (4) aan de geleidingsboom (9).

Steek de opvangzak (10) op.

Draai de handgreep van de opvangzak inrichting van de wijzers van de klok om de opvangzak te zekeren.

Hang de opvangzak in.

Steek het aansluitingsstuk van de blaasslang (7) in het aanzuigstuk (17).

Hang de blaasslang (7) in.

Stek de blaasverlengpijpen (11) ter Bewaring in de opnames aan het toestel.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Controller voor ieder gebruik

Aansluitleidingen op defecteplaatsen (scheuren, sneden o.d.)

! gebruik geen beschadigde aansluitkabels.

• de machine op enventuele beschadigingen
  of alle schroeven goed zich vastgedraaid

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V) die op het typeplaatie is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaulitschakelaar) met 30 mA.
- Gebruik geen defecte kabels.
- Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5 ~mm^2 bij een lenghte tot 25 ~m

Beveiling: 10 A

Aanbrengen van de verlengingskabel

11

1. Steek de koppeling van de verlengingskabel op de steker van deschakelaar-steker-combinatie.
2. Trek de verlengingskabel als lus door de kabeltrekont-lasting (3) en hang het in.
3. Let erop dat de verlengingskabel voldoende spel heeft.

In-/Uitschakelen

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST in- en uitschakelen. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

De in-/uitschakelaar (2) bevindt zich in de handgreep (1).

Inschakelen:

Druke in-/uitschakelaar (2) op I

Uitschakeler

Druke in/-uitschakelaar (2) op

Bij stroomstoringen schakelt het toestel nicht automatisch op O. Druk

direct de in-/uitschakelaar op [O], om bij terugkeer van de stroom een onopzettelijk herinschakelen van het toestel te voorkomen.

Werkvoorschriften

Houdtvoorwerkbeginrekeningmet

de "Veiligheidsinstructies"
de volgende extra werkinstructies.

• Alleen Personen van meer dan 16 jaren, die de bedieningshandleiding hebben gelezen en begrepen moot de machine bedieren.
• Draag uw veiligheidsuitrustingen (veiligheidsbril/-vizier, handschoenen), om u tegen möglichke letsels te beschermen.
• Zorg voor een veilige en opgeruimde werkplaats. Verwijder voorwerpen die weggeslinder.t
• Waarborg vór begin van de werkzaamheden dat:

zich in het werkbereik geen verdere personen of dieren ophouden
- een obstacelvrij terugwijken voor u is gewaarborgd
- een veilige stand is gewaarborgd
handgrepen en houders droog en schoon zich.

• Richt de zuig-/blaasijp nooit op Personen of dieren. Blaas ook geen voorwerpen in de richting, waar Personen of dieren staan.
• Toeschouwers dieren een veiligheidsafstand van minimum 5 m te bewaren.
• Wees voorzichtig voor opgewaaide en rondvliegende voorwerpen. Bijzonder gevaarlijk isহ het terugstooteffect aan muren en huiswanden (bijv. stenen).
  Schakel het toestel uit, wanneer u kiezel- of splitwegen oversteekt.
• Gebruik het toestel nied met natte handen of bij vochtige weersomstandigheden.
  Vul niets van hand in de aanzuigopening.
• Geleid de aansluitleiding steeds maar,achter, van het toestel weg. Er bestaat anders gevaar voor struikelen,uitglieden of vallen.

• Run het toestel bij het zuigen nooit

• zonder opvangzak,
  met Niet gesloten ritssluiting van de opvangzak.

Wanner personnel met bloedcirculatiestoornissen te vaak aan trillingen en blootgesteld, hunnen beschadigingen aan het zenuwsysteme of aan oedvaten optreden.

U kunt de trillingen reduceren :

door stevige, warme arbeidshandschoenen
- verkorting van de werkelijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich nicht goed voelt of uw vingers gevoelloos worden.

Instructies voor het gebruik als zuig- en hakseltoestel

Vergewis u er voor de inbedrijfstelling van, dat de opvangzak gemonteerd, Niet beschadigd of versleten is en de ritssluiting gesloten is.

1. Schakel het toestel in. 11
2. Het zuiggoed worden via het aanzuigstuk (17) in het toestel ingetrokken en gehakseld.
3. Beweeg het toestel langzaam en geleijkmatig boven het op te zuigen materiaal. Druk het toestel Niet in het loft.

4. Het zuigvermögen vermindert, wanneer de opvangzak vol is. Schakel het toestel uit en haal de netstekker uit de contactdoos. Open de ritssluiting en ledig dan de opvangzak.

5. Na werkeinde:

schakel de machine uit en neem de steker uit het stopcontact.

maak de opvangzak van de haak (6) los. 7
draai de handgreep van de opvangzak gegen de wijzers van de klok in en trek de opvangzak af. 6
steek het aansluitstuk (5) op. 12
draai het aansluitstuk in richting van de wijzers van de klok om de blaasslang (7) te zekeren. 13

schakel het toestel in, om darüberstanden uit het apparaat te verwijderen.

① Loof vroeg opnemen! - Het is raadzaam, loot indien möglich bij droog werk en zo snel möglich na het neervallen van het loot op te nemen. Nat loot vomt een probleem, zoals eveneens loot dat reeds te rotten begonnen hierf, of op grotere hopen is gewaaid.

Instructies over het gebruik als blaastroestel

Blaasmethode 1: blazen met blaassproeier (15). 品 14

Verwijder de opvangzak van het apparatus, als de opvangzak nog aan het apparatus is bevestigd.

Maak de opvangzak van de haak (6) los.
6 Draai de handgreep van de opvangzak gegen de wijzers van de klok in en trek de opvangzak af.

12 Steek het aansluitstuk (5) op.
13 Draai het aansluitstuk in richting van de wijzers van de klok, om de blaasslang (7) te zekeren.
11 Schakel het toestel in.
14 De luchtstroom worden via de blaassproeier (15) uit het apparatusat geblazen.

Beweeg het apparaat langzaam en gelsekmatig van een kant maar de andere kant, om de vlakte te reinigen.

Blaasmethode 2: blazen met de blaasslang

U bent met de blaaspijp vrij beweeglijk en kurz zodoende hoeken en moeilijk toegankelijk vlakken reinigen/uitblazen.

Verwijder de opvangzak van het apparaat, als de opvangzak nog aan het apparaat is bevestigd.

Maak de opvangzak van de haak (6) los.
6 Draai de handgreep van de opvangzak gegen de wijzers van de klok in en trek de opvangzak af.

15 Trek het aansluitstuk van de blaasslang (7) eruit.
Steek een blaasverlengpijp (11) in het aansluitstuk van de blaasslang (7).
17 Steek de tweeede blaasverlengpijp op.
11 Schakel het toestel in.
Beweeg de blaaspijp langzaam en gelijkmatig eenaar centimeter over de vloer.
19 Bij onderbrekker van het werk kunt u de blaaspijp in de houders (13) aan het toestel inhangen.

Instelling van de hoogte

De lootzuiger is met een variabel hoogteverstelmechanisme uitgerust. Daarom kurz u Niet alleen op gladde vloer werken, maar ook op oneffen vloer.

Werken op oneffen vloer

Maak de draaiknop (14) los. De handgreep is nu vrij beweeglijk.
Beweeg de handgreep omhoog en omlaag, om de loofzuiger aan de gesteldheid van de bodem aan te passen.

Werken op gladde vloer

Maak de draaiknop (14) los. De handgreep is nu vrij beweeglijk.
Beweeg de geleidingsboom (9) omhoog of omlaag, om de vereiste hoogte van het aanzuigstuk (17) in te stellen.

22 vlakke positie van het aanzuigstuk (17)

Deze positie is ideaal voor het reinigen van gladde, geplaveideplaatsen en weggen, zoals oprritten, terassen, voetpenen ... In deze positie is het aanzuigvermogen zeer sterk.

23 schuine positie van het aanzuigstuk (17) Deze positie is ideaal voor het werken op gazon of oneffen geplaveideplaatsen en weggen. In deze positie is het aanzuigvermogen zwakker.

Watanikzuigenenblazen?

JA

Lichte en droge materialen, bijv. droog loof en tuinafval zoals gras,kleine takken en papierstukjes.

NEE

Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebrozen glas.

Zuig of blaas met het toestel geen brandende, explosieve of rokende voorwerpen zoals sigaretten, lucifers of hete as.

Zuig of blaas geen vloeistoffen, bijzonder geen brandbare vloeistoffen zoals benzine. Gebruik het toestel Niet in de buurt van zulke stoffen.

Onderhoud en verzorging

Voor aanvang vanijdere onderhouds- en reinigingsbeurt

-Toestel uitschakelen
- Wachtent tot het apparaat stilstaat
- Stroomtoevoer onderbreken

Slechts origine delen gebruiken. Andere delen können tot nicht te voorziene beschadigingen en verwondingen leiden.

Verder gaande reparatiewerkzaamhedenogensenkeldoedefabrikantof door de klantenservice wordenuitgevoerd.

Neem het onderstaande in acht om de functionaliteit van uw zuig, blaas- en hakseltoestel te behouden.

Verwijder stof of verontreinigingen met een doek of kwast
- De machine nicht met vloeied water of hagedrukreinigers reinigen.
- Gebruik voor kunststoffdelen geen oplosmiddelen (benzine, alcohol, enz.), waar dat deze de kunststoffdelen konnen beschadigen.

Reiniging van de opvangzak

Ledig de opvangzak na werkeinde.

Maak de opvangzak van de haak (6) los.
6 Draai de handgreep van de opvangzak gegen de wijzers van de klok in en trek de opvangzak af.

Schud de opvangzak goeduit.
Keer de binnenkant maar buiten, om de opvangzak uit te borstelen.
Was de opvangzak bij sterke verruiling of minimum een keer peraar handmatig met een zacht zeepsop.

Bij een moeilijk gangbare ritssluiting dient u de ritssluitingtanden met droge zeep in te wrijven.

! Controller voor uw eigen veiligheid de opvangzak regelmatig op beschadigingen. Wissel een beschadigde opvangzak ommiddelijk UIT.

Opslag

Stroomtoevoer onderbreken.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Let vór een langere opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig bedieren te waarborgen:

• De machine grondig reinigen.

• Controller de machine op een fouvtvrie toestand, opdat na een langere opslag een betrouwbaar gebruik van de machine is gewaarborgd.

Mogelijkke storingen

Probleem	Mogelijk oorzaak	Oplossing
Motor loopt nicht aan.	Netspanning ontbreekt (stroomuitval).	Zekering controleren (10 A).
	Aansluitkabel defect.	Kabel uitwisselen c.q. kabel latent controleren (elektricien).Defecte kabels Niet meer gebruiken.
	Motor of schakelaar defect.	Gelieve voor het oplossen van problemen contact op te nemen met de producent of een door hem genoemde firma
Zuigmateriaal worden nicht correct ingezogen (verminderd zuigvermogen).	Toestel is vol c.q. geblokkeerd.	Verstopping verwijderen, evtl. klantenservice
	Opvangzak is te vol.	Opvangzak ledigen.
	Verlengsnoer te lang of tekleine doorsnede. Stekke te ver van hoofdaansluiting verwijderd en tekleine doorsnede van de aansluitkabel.	Verlengnoor min. 1,5 mm2, max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm2.

Technische gegevens

Type	KLS 1600
Model	KLS 1600
Motorvermögen P1	1600 W
Motor	Wisselstroommotor 230 V ~ 50 Hz
Toerental n	11000 min-1
Blaas-luchtstroom (max. luchtsnelheid).	Blaassproeier. 200 km/h Blaasslang: 400 km /h
Aanzuigvermögen (max. hoeveelheid lucht).	900 m³/h
Hand-Arm-trillingen (volgens EN 1033/DIN 45675)	avhw = < 4,38 m/s²
Opvangzak (volume)	25 l
Veiligheidsklasse	II – veiligheidsgeisoleerd ☐
Gewicht	6,8 kg
Geluidsniveau LWA (volgens 2000/14/EG)	gemeten geluidsniveau 104,8 dB (A) gegarandeerd geluidsniveau 108 dB (A)
Geluiddrukpegel LPA (volgens 2000/14/EG)	93,6 dB (A)

Garantievoorwaarden

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Reserveonderdelen

1

Reserveonderdelen bestellen:

Bron van aankoop is de fabrikant of handelaar

Noodzakelijkgegevens bij de bestelling:

Kleur van het toestel
Reserveonderdeel-nummer
Benaming van het reserveonderdeel
Gewenst aantal
- Benaming van de zuigmachine

Voorbeeld: oranje, 381266, opvangzak, 1, KLS 1600

Pos.-Nr.	Reservedeel-nr.	Benaming
4	381273	Kabelklem
7	381264	Blaasslang
9	381265	Geleidingsboom
10	381266	Opvangzak
11	381267	Blaasverlengpijp
18	381268	Wiel – Klein
19	381269	Wieldop (klein wie!)
20	381270	Wiel – groot
21	381271	Wieldop (groot wie!)
22	381272	Veiligheidssticker
