GEBRUIKSAANWIJZING TOPLINE 2500 ATIKA

Bedieningsaanwijzing en reserveonderdelen

overeenkomstig de richtlijn van de raad 98/37 EG

• Les travaux de garantie seront exécutés par nos soins. Une réparation par une autre entreprise ne pourra être exécutée qu’après nous avoir demandé notre autorisation expresse. • L’appareil n’est sous garantie qu’à condition d’utiliser des pièces de rechange d’origine. • Sous réserve de modifications sans le sens d’un progrès technique. 22

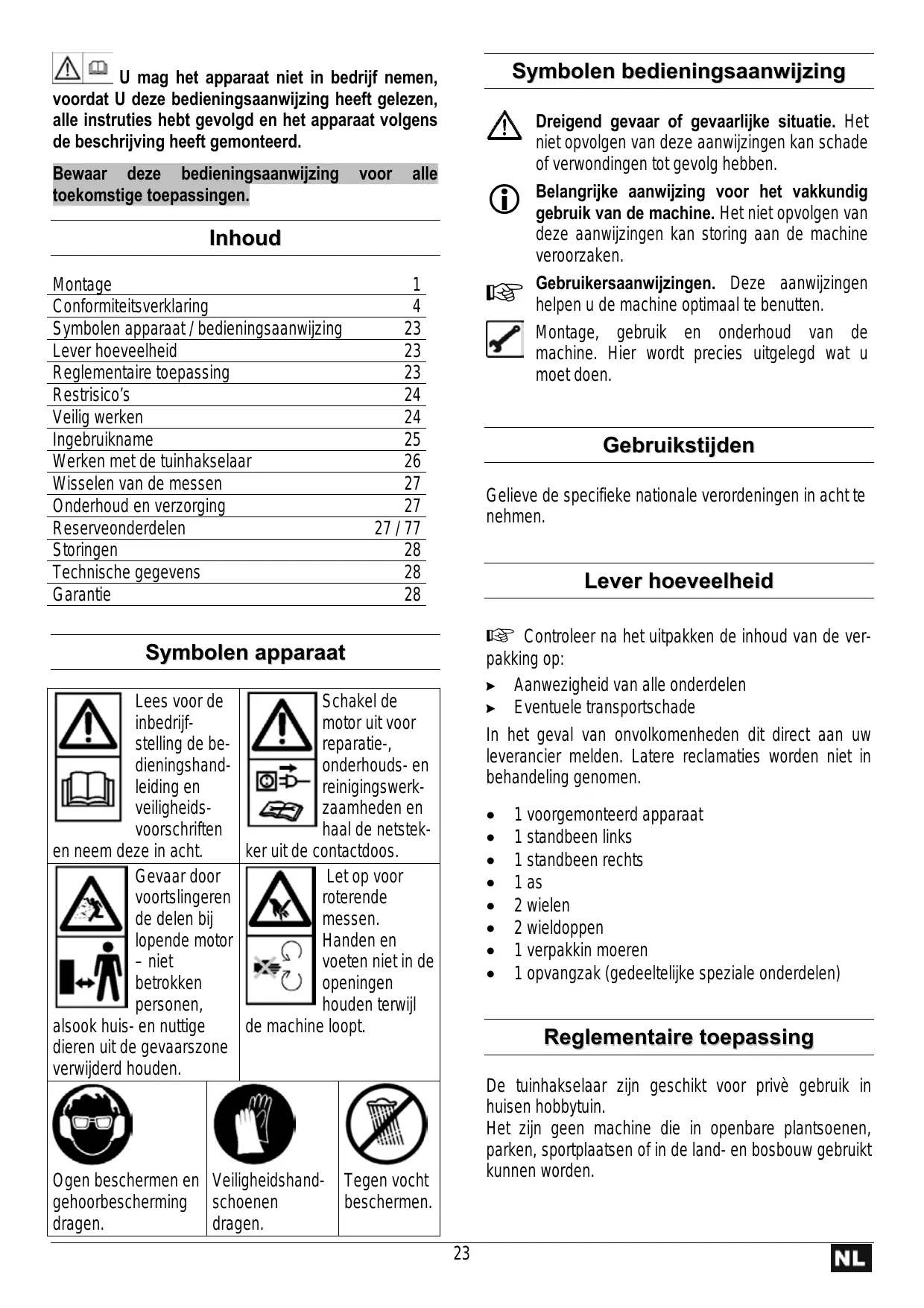

Symbolen bedieningsaanwijzing

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Bewaar deze bedieningsaanwijzing toekomstige toepassingen.

L Inhoud Montage Conformiteitsverklaring Symbolen apparaat / bedieningsaanwijzing Lever hoeveelheid Reglementaire toepassing Restrisico’s Veilig werken Ingebruikname Werken met de tuinhakselaar Wisselen van de messen Onderhoud en verzorging Reserveonderdelen Storingen Technische gegevens Garantie

1 4 23 23 23 24 24 25 26 27 27 27 / 77 28 28 28

Gebruikstijden Gelieve de specifieke nationale verordeningen in acht te nehmen.

Lever hoeveelheid Controleer na het uitpakken de inhoud van de verpakking op: !Aanwezigheid van alle onderdelen !Eventuele transportschade In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

Symbolen apparaat Lees voor de Schakel de inbedrijfmotor uit voor stelling de bereparatie-, onderhouds- en dieningshandleiding en reinigingswerkveiligheidszaamheden en voorschriften haal de netsteken neem deze in acht. ker uit de contactdoos. Gevaar door Let op voor voortslingeren roterende de delen bij messen. lopende motor Handen en – niet voeten niet in de betrokken openingen personen, houden terwijl alsook huis- en nuttige de machine loopt. dieren uit de gevaarszone verwijderd houden.

Ogen beschermen en Veiligheidshandgehoorbescherming schoenen dragen. dragen.

Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben. Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken. Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen.

1 voorgemonteerd apparaat 1 standbeen links 1 standbeen rechts 1 as 2 wielen 2 wieldoppen 1 verpakkin moeren 1 opvangzak (gedeeltelijke speziale onderdelen)

Reglementaire toepassing De tuinhakselaar zijn geschikt voor privè gebruik in huisen hobbytuin. Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebruikt kunnen worden.

Tegen vocht beschermen. 23

Zorg voor een stabiele en uitgebalanceerde houding. Strek u niet vooruit. Ga bij het inwerpen van het hakselmateriaal op dezelfde hoogte met het toestel staan. Wees attent. Let op wat u doet. Blijf naar uw werk kijken. Gebruik uw gezond verstand. Werk niet met de machine als u moe bent. Tijdens het werken met deze machine dienen veiligheidsbril, werkhandschoenen en gehoor beveiliging te worden gedragen. Draag de juiste werkkleding. − Nauw sluitende kleding dragen. − Geen schoenen met gladde zolen dragen. De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden. Kinderen en jongeren van minder dan 16 jaar mogen het toestel niet bedienen. Kinderen dienen uit de buurt van het apparaat te worden geweerd. Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. Laat de machine niet zonder toezicht achter. Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan. Nooit uw hand in de vul- of uitworpopening steken. Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. Verander het toerental van de motor niet, want de regelaar regelt de veilige maximum werksnelheid en beschermt de motor en alle draaiende delen tegen schade door te hoge snelheid. Het apparaat mag niet zonder de vultrechter gebruikt worden. Apparaat resp. onderdelen van het apparaat niet veranderen. Bij het inschakelen van de motor moet het apparaat conform de voorschriften zijn gesloten. Het apparaat mag niet met water worden afgespoten (bron van gevaar voor elektrische stroom). Machine niet in de regen laten staan. Niet in de regen met die machine werken. Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Gevaar voor letsels aan vingers en handen, wanneer u met de hand door een opening grijpt en in aanraking komt met de roterende messen. Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen. Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. Het aanraken van onder spanning staande delen bij een geopende elektrische delen. Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

L L L Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed. Apparaat met veiligheidsuitschakeling De aan deze hakselaar aangebrachte veiligheidsuitschakeling met automatische motorrem dient voor uw veiligheid. Hij voorkomt dat de motor kan worden ingeschakeld wanneer het apparaat geopend is en dat U met de hand in de draaiende messen kunt grijpen. Reparaties aan elektrische onderdelen van de machine, zowel als aan de veiligheidsschakeling moeten door de fabrikant fo een door hem aangewezen persoon worden uitgevoerd.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en “Werken met de tuinhakselaar”). 24

reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Om letsel aan vingers te vermijden bij montage en/of reinigen, het snijwerk vastzetten (afb. zie blz. 27) en werkhandschoenen dragen. Schakel de machine uit en neem de steker uit het stopcontact bij: − Reparatiewerkzaamheden − Onderhouds- en reinigingswerkzaamheden − Transport van de machine − Het wisselen van de messen − Het verlaten van de machine (ook voor een korte tijd). Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of delen van de machine beschadigd resp. defect zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

Ingebruikname Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. Plaats de hakselmachine voor het gebruik op een horizontale en stevige ondergrond (kiepgevaar). Plaats het apparaat niet op een geplaveide of steengruisondergrond. Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp. Controleer voor ieder gebruik − Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.) − de machine op enventuele beschadigingen − of alle schroeven goed zijn vastgedraaid

L Aansluiting op het net. Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. Gebruik verleng kabel met voldoende diameter Beveiliging

Elektrische veiligheid. De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 1,5 mm2 bij een lengte tot 25m. − 2,5 mm2 bij een lengte vanaf 25m. Bij het leggen van de aansluitleiding erop letten dat deze niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt. Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. Controleer de verleng kabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. Gebruik geen defecte kabels. Gebruik alleen toegestane en gemerkte verlengkabels. Maak geen geknutselde elektrische aansluitingen. Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende

alleen voor Engeland/ Zwitserland 13 A traag

Netimpedantie Bij ongunstige netvoorwaarden kunnen er tijdens het inschakelen van het apparaat korttijdige spanningsdalingen voorkomen, die andere apparaten kunnen belemmeren (bijv. flakkeren van een lamp). Er zijn geen storingen te verwachten, wanneer de in de tabel aangegeven maximale netimpedanties worden opgevolgd. Opgenomen vermogen P1 (W) 2000 2400 - 2500

Netimpedantie Zmax (Ω) 0,25 0,24

Nee: • glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voedings-, visen vleesresten

Inschakelen Druk op de groene knop „I“. Bij spanningsuitval schakelt het apparaat automatisch uit (nulspanningsactivering). Druk op de groene knop om het apparaat weer in te schakelen.

Speciale aanwijzingen voor het hakselen:

Uitschakelen U kunt de machine als volgt uitschakelen: Op de rode knop van de schakelaar drukken.

Maak takken, twijgen en hout vlak na het snijden klein − dit hakselgoed wordt tijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter wordt hierdoor kleiner. Verwijder zijtakken bij takken met veel twijgen. Verwerken van zeer waterhoudende, aan elkaar plakkende tuin- en keukenafval − deze afwisselend met houten hakselgoed klein maken om een verstopping van het apparaat te vermijden.

Motorveiligheid De motor is uitgerust met een veiligheidsschakelaar en schakelt automatisch uit bij overbelasting. De motor kan na een afkoelpauze (ca. 5 min) weer worden ingeschakeld. Druk daarvoor opnieuw op de groene knop.

L Werken met de tuinhakselaar

kleiner. Verwijder zijtakken bij takken met veel twijgen. Verwerken van zeer waterhoudende, aan elkaar plakkende tuin- en keukenafval − deze afwisselend met houten hakselgoed klein maken om een verstopping van het apparaat te vermijden. −

Neem een werkpositie in, zijdelings of achter het apparaat. Ga nooit in het bereik van de uitwerpopening staan. Nooit uw hand in de vul- of uitworpopening steken. Blijf met uw gezicht en uw lichaam uit de buurt van de vulopening. Breng uw handen, andere lichaamsdelen en kleding niet in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen. Controleer voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezig zijn. Kantel het toestel niet met lopende motor. Let op bij het vullen, dat er geen metaal, stenen, flessen of andere niet verwerkbare voorwerpen in de vultrechter komen. Wanneer er vreemde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddellijk uit en laat het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit: − controleer de schade − vervang of repareer beschadigde delen − controleer het apparaat, schroef losse delen vast.

Laat het gehakselde materiaal in de zone van de uitwerpopening niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening. Reinig de vulopening en het uitwerpkanaal wanneer het toestel verstopt is. Schakel hiervoor eerst de motor uit en haal de stekker uit de contactdoos. Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddellijn bijgehouden word (∅ zie blz. 28). De messen trekken het hakselgoed vrijwel zelfstandig naar binnen. Vermijd overbelasting van de motor bij dikkere takken door de tak wat vaker terug te trekken. Bij overbelasting van het apparaat schakelt de draaischakelaar die met een motorbeveiliging is uitgerust vanzelf uit − schakel de hakselmachine na ca. 5 minuten opnieuw aan − wanneer het apparaat na deze wachttijd niet kan worden ingeshakeld, dient u onder punt „Bedrijfstoringen“ na te kijken.

U mag het apparaat niet repareren wanneer u daartoe niet bevoegd bent. Wat kan ik hakselen?

Ja: • organisch afval uit huisbouden en tuin bijv. heg- en boomafval, verwelkte bloemen en keukenafval 26

Wisselen van de messen

Onderhoud en verzorging

Haal voor het wisselen van de messen de stekker uit de contactdoos.

Voor alle onderhouds- en reinigingswerkzaamheden de steker uit het stopcontact nehmen.

Gevaar voor letsels aan vingers en handen bij werkzaamheden aan het snijwerk. Draag veiligheidshandschoenen.

Houd er bij het onderhoud van het snijdgereedschap rekening mee, dat dit door het startmechanisme nog steeds kan lopen, zelfs wanneer de motor door de vergrendeling van de afdekking niet loopt.

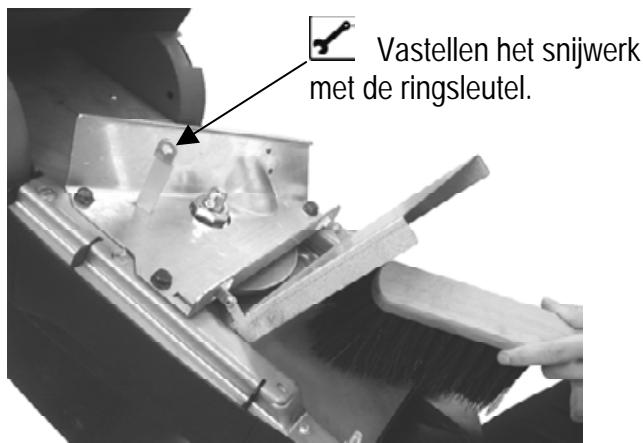

Vastellen het snijwerk met de ringsleutel.

Veiligheidshandschoenen dragen. Verminderd snijvermogen:

De tuinhakselaar zijn over het algemeen onderhoudsvrij.

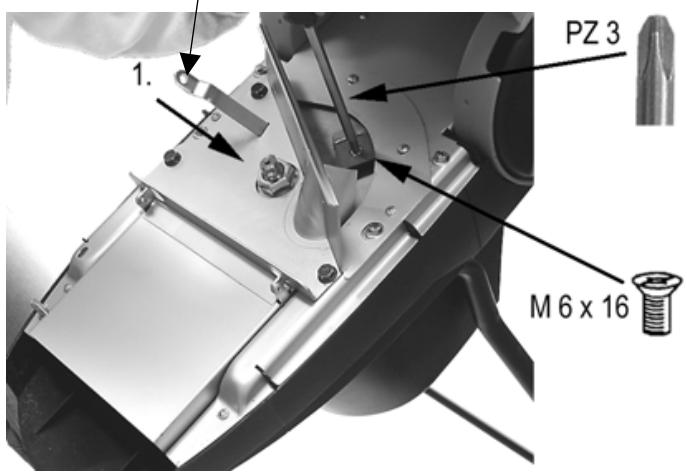

een kant van het mes is stomp

LIn het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehouden:

toepassing van de ongebruikte kant door het mes om te draaien

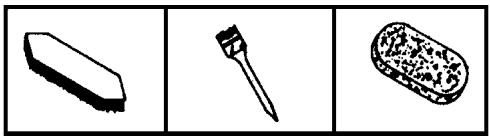

na ider gebruik, het apparaat van binnen en van buiten goed te reinigen.

Vastellen het snijwerk met de ringsleutel.

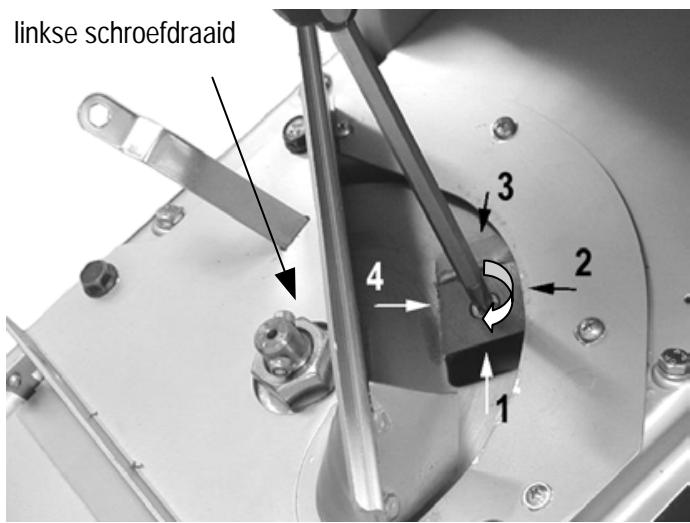

linkse schroefdraaid −

blanke metalen elementen dienen na elk gebruik licht te worden ingevet (tegen roestvorming).

Reserveonderdelen Voor de reserveonderdelen zie de reserveonderdelen tekening. Reserveonderdelen bestellen: − bij de fabrikant − noodzakelijke gegevens bij de bestelling: • kleur van de het apparaat • reserveonderdel-nr. • gewenste aantal • model tuinhakselaar • type van het tuinhakselaar

alle kanten van het mes zijn stomp nieuw set messen (bestel-nr. 382068)

Voorbeeld: oranje, 382032, 1, model 2000, AH 301 27

Storingen Storing Motor draait niet

Mogelijke oorzaak Oplossing − gen netspanning − zekering controleren − aansluitkabel defect − laten controleren (elektrovakman) − bovenstuk huis niet goed gesloten − bovenstuk huis goed afsluiten en (veiligheidsschakeling actief) vastschroeven, evt. vuil verwideren − messen geblokkeerd − apparaat uitschakelen, stekker uittrekken Motor bromt, maar draait niet − condensator defect en apparaat van binnen reinigen − apparaat ter reparatie naar fabrikant of naar oficiële dealer Apparaat draait, maar blokeert Verlengsnoer te lang of te kleine Verlengnoer min. 1,5 mm², max. 25 m lang. bij geringe belasting en doorsnede. Stekke te ver van Bij langere kabel doorsnede min. 2,5 mm². schakelt via de motorveilig- hoofdaansluiting verwijderd en te kleine heidsschakelaar uit. doorsnede van de aansluitkabel. Verminderd snijvermogen. Een kant van het mes anders alle kanten Toepassing van de ongebruikte kant door van het mes zijn stomp. het mes om te draaien anders nieuw set messen. Verminderd snijvermogen een kant / alle kanten van het mes stomp Wisselen van de messen (zie blz. 27)

Technische gegevens Model Type Motor Motorvermogen P1 S 6 – 40 % Stroomopname I Toerental N Aan- / uitschakelaar met Gewicht Geluiddrukpegel LPA *

Gemeten geluidsniveau LWA * Gegarandeerd geluidsniveau LWA *

max. te verwerkende takmiddellijn (geldt alleen voor het

2000 2400 2500 AH 301 AH 300 AH 300 Wisselstroommotor 230 V, 50 Hz, met automatische motorrem 2000 W 2400 W 2500 W 9,3 A 10,5 A 11,3 A 2800 min -1 overbelastingsveiligheid, veiligheidsuitschakeling, heropstartblokkering 22,5 kg 23,5 kg 23,5 kg 92 dB (A) 102 dB (A) 103 dB (A) 40 mm 45 mm 45 mm

snijden van vers hout)

* De richtlijn van de raad 2000 / 14 / EG Garantievoorwaarden • Wij aanvaarden 2 jaare garantie vanaf leverung van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zijn opgetreden door materiaal- resp. Fabricagefouten. • Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het niet-inachtnemen van de bedienigshandleiding, uijn aanspraken op garantie ook tijdens de garantieperiode uitgesloten. • Gebrekkige onderdelen dienen vrijn van porto- resp. Vrachtkosten an onze fabriek te worden opgestuurd. De beslissing i. v. m. een gratis levering van vervangende onderdelen ligt bij ons. • De garantie is niet van toepassing voor de normale slijtage van messen, mesbevestigende onderdelen en loopwielen. • Noodzakelijke garantieewerkzaamheden worden door ons uitgevoerd. Het verhelpen van de schade door een andere firma dient uitgedrukklijk door ons te worden goedgekeurd. • Alleen indien orginele reserveonderdelen worden gebruikt, bieden wij garantie. • Wijzingen die de technische vooruitgang dienen., houden wij bij ons. 28
