TOPLINE 2500 - Broyeur de végétaux ATIKA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Broyeur de végétaux électrique
Marque	ATIKA
Modèle	TOPLINE 2500
Puissance moteur (P1)	2500 W
Tension / Fréquence	230 V / 50 Hz
Courant nominal	11,3 A
Régime à vide	2800 min⁻¹
Diamètre maximal de branche (bois frais)	45 mm
Poids	23,5 kg
Niveau de pression acoustique LPA	92 dB(A)
Niveau de puissance sonore mesuré LWA	102 dB(A)
Niveau de puissance sonore garanti LWA	103 dB(A)
Dispositifs de sécurité	Frein moteur automatique, arrêt de sécurité, disjoncteur de protection moteur, déclencheur à tension nulle
Système de coupe	Lames rotatives réversibles (2 tranchants)
Référence jeu de couteaux	382068
Type de moteur	Moteur à courant alternatif avec frein moteur
Utilisation recommandée	Jardins privés : branches, haies, déchets de jardin et de cuisine non ligneux
Entretien	Nettoyage après usage, graissage des pièces métalliques nues, remplacement des lames si émoussées
Garantie	2 ans (hors usure normale, pièces de fixation et roues)
Matériaux broyables	Bois frais, coupes de haies, fleurs fanées, déchets de cuisine (sauf viande/poisson)
Matériaux à ne pas broyer	Verre, métal, plastique, pierres, tissus, racines terreuses, restes de poisson/viande

FOIRE AUX QUESTIONS - TOPLINE 2500 ATIKA

Quel est le diamètre maximal des branches que peut broyer le TOPLINE 2500 ?

Le diamètre maximal des branches fraîches est de 45 mm. Pour les branches sèches, le diamètre admissible est réduit.

Comment remplacer les couteaux du broyeur ?

Débranchez la fiche secteur, portez des gants de protection, puis dévissez le jeu de couteaux à l'aide de la clé polygonale. Si un seul tranchant est émoussé, tournez le couteau. Si les deux sont émoussés, remplacez par un nouveau jeu (référence 382068).

Le moteur ne démarre pas, que faire ?

Vérifiez d'abord le fusible ou le disjoncteur, puis le cordon de branchement. Assurez-vous que le dessus du carter est correctement fermé et vissé car le circuit d'arrêt de sécurité empêche le démarrage si le capot est ouvert.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection, un casque antibruit, des gants et des vêtements ajustés. Ne mettez jamais les mains dans l'ouverture de remplissage ou d'éjection. Éloignez les enfants et les animaux.

Puis-je broyer des déchets de cuisine ?

Oui, les déchets de cuisine comme les épluchures et les restes végétaux peuvent être broyés, à condition de les mélanger avec des déchets ligneux pour éviter l'obstruction. Ne broyez pas de viande, poisson ou produits laitiers.

Comment nettoyer le broyeur après utilisation ?

Débranchez l'appareil, puis nettoyez l'intérieur et l'extérieur. Les pièces métalliques nues doivent être légèrement graissées pour éviter la rouille. Portez des gants lors du nettoyage des lames.

Que faire si le broyeur se bloque sous faible charge ?

Cela peut provenir d'un câble prolongateur trop long ou de section insuffisante. Utilisez un câble de section ≥ 1,5 mm² pour une longueur ≤ 25 m, ou ≥ 2,5 mm² pour une longueur supérieure.

Comment entretenir les lames ?

Inspectez régulièrement les lames. Si le rendement de coupe diminue, vérifiez les tranchants. Les couteaux sont réversibles : vous pouvez utiliser le second tranchant. Si les deux sont émoussés, remplacez le jeu complet.

Le broyeur est-il garanti ?

Oui, une garantie de 2 ans (à compter de la livraison) couvre les défauts de matériaux ou de fabrication. L'usure normale (lames, roues) n'est pas incluse. Utilisez uniquement des pièces d'origine.

Puis utiliser le broyeur sous la pluie ?

Non, il est interdit de travailler avec l'appareil sous la pluie ou de l'arroser avec de l'eau en raison du risque d'électrocution. Utilisez-le uniquement à l'extérieur par temps sec.

MODE D'EMPLOI TOPLINE 2500 ATIKA

Notice d'utilisation et pièces de rechange

Nous déclarons sous notre propre responsabilité que les produits Broyeur de végétaux type AH 300 et AH 301

auquel se rapporte la présente déclaration, correspond aux exigences de sécurité et de santé fondamentales des dispositions 98/37/CE, ainsi qu'aux exigences des autres dispositions en la matière.

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrit.

Conserver cette notice d'utilisation pour tout usage futur.

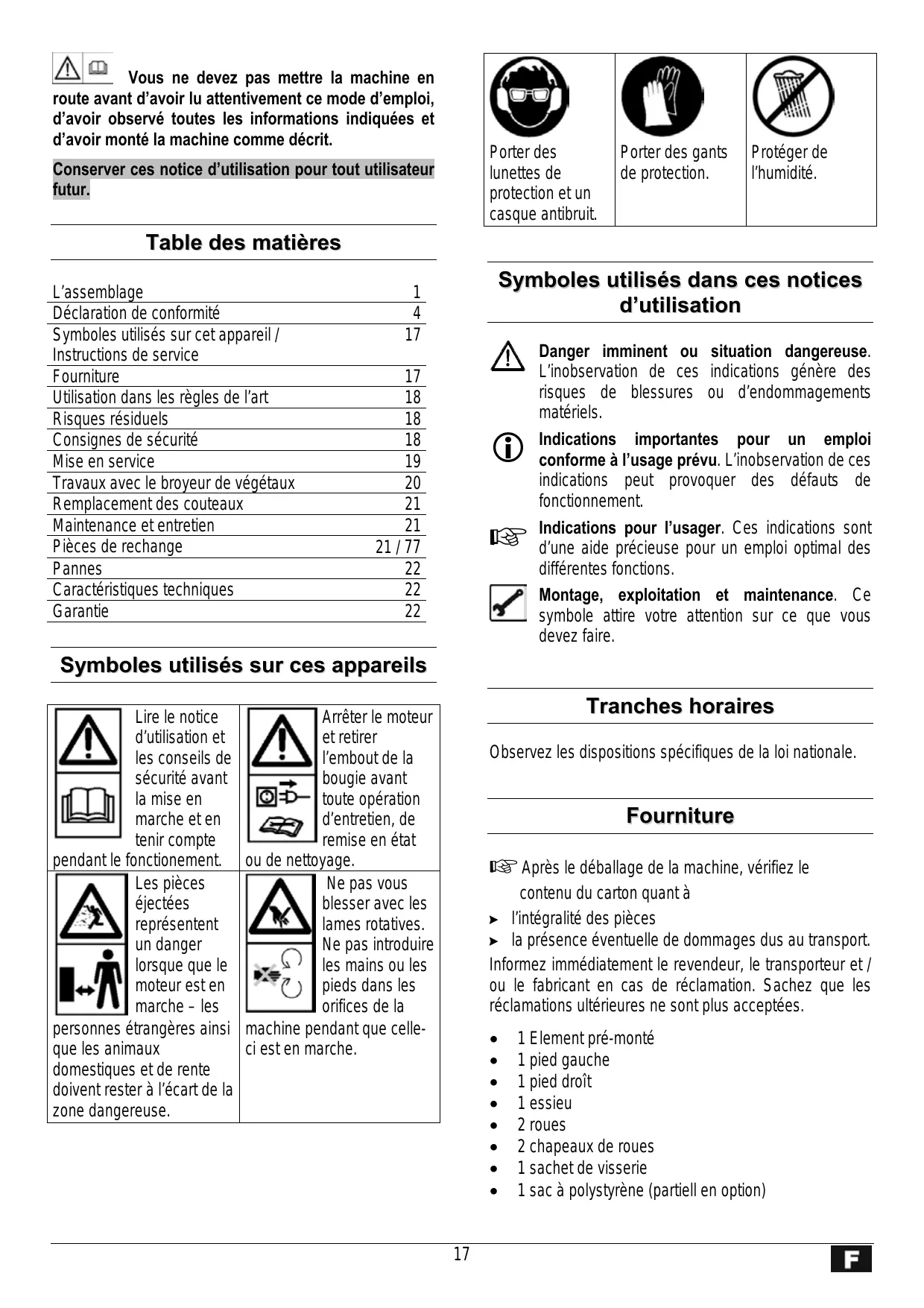

Table des matières

L'assemblage	1
Déclaration de conformité	4
Symboles utilisés sur cet apparéil / Instructions de service	17
Fourniture	17
Utilisation dans les règles de l'art	18
Risques résiduels	18
Consignes de sécurité	18
Mise en service	19
Travaux avec le broyeur de végétaux	20
Remplacement des couteaux	21
Maintenance et entretien	21
Pièces de rechange	21 / 77
Pannes	22
Caracteristiques techniques	22
Garantie	22

Symboles utilisés sur ces appareils

Lire la notice d'utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

pendant le fonctionnement.

Les pièces éjectées représentent un danger lorsque le moteur est en marche.

Les personnes étrangères ainsi que les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.

Arrêter le moteur et retirer l'embout de la bougie avant toute opération d'entretien ou de remise en état.

Ne pas vous blesser avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de la -ci est en marche.

machine pendant que celle-ci est en marche.

Porter des lunettes de protection et un casque antibruit.

Porter des gants de protection.

Protéger de l'humidité.

Symboles utilisés dans ces notices d'utilisation

Danger imminent ou situation dangereuse.

génère des risques de blessures ou d'endommagement matériel.

Indications importantes pour un emploi conforme à l'usage prévu. peut provoquer des défauts de fonctionnement.

Indications pour l'usage. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Tranches horaires

Observez les dispositions spécifiques de la loi nationale.

Après le déballage de la machine, vérifiez le contenu du carton quant à

l'intégralité des pièces et la présence éventuelle de dommages dus au transport. Informez immédiatement le revendeur, le transporteur et/ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

1 élément pré-monté, 1 pied gauche, 1 pied droit, 1 essieu, 2 roues, 2 chapeaux de roues, 1 sachet de visserie, 1 sac à polystyrène (partiellement en option).

Utilisation dans les règles de l'art

Le broyeur de végétaux convient parfaitement pour une utilisation dans tous les jardins particuliers.

Les broyeurs de végétaux pour le domaine privé (jardins) sont les appareils qui ne peuvent pas être utilisés dans des installations publiques, parcs, terrains, ainsi que dans l'agriculture et la sylviculture.

Risques résiduels

Même un et le respect des consignes de sécurité applicables ne sauraient exclure tous les risques résiduels générés par la construction et l'emploi de la machine.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi » ainsi que toutes les indications des instructions de service.

• Risque de blessure des doigts et des mains si vous introduisez les mains dans une ouverture et entrez en contact avec le couteau.
• ts et des mains lors des opérations de montage et de nettoyage du couteau.
• Danger d'électrocution en cas d'utilisation de câbles de raccordement non conformes.
• Contact avec des pièces sous tension de composants électriques ouverts.
• Endommagement de l'ouïe en cas de travaux d'une certaine durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs, afin d'éviter tout risque d'accident.

Remettez les consignes de sécurité à toute personne devant travailler avec la machine.

Conservez ces consignes de sécurité avec soin.

Appareil doté d'un circuit d'arrêt de sécurité. Le e sécurité à frein moteur automatique est monté sur ce broyeur pour assurer votre sécurité. Il empêche le fonctionnement du moteur lorsque l'appareil est ouvert et il empêche que vous puissiez mettre votre main dans les couteaux en rotation.

Toute réparation au système de mise hors circuit doit être effectuée par un agent agréé.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
• Ne pas utiliser l'appareil à des fins non appropriées (voir « Utilisation dans les règles de l'art » et « Travaux avec le broyeur de végétaux »).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas. Restez à hauteur de l'appareil lorsque vous y introduisez les matériaux à hacher.
• Soyez attentif. Regardez ce que vous faites. Soyez raisonnable dans votre travail. Ne vous servez pas de l'appareil si vous êtes fatigué.
• Pendant le travail avec la machine, portez des lunettes de protection, des gants de travail et une protection auditive contre le bruit.
• Portez des vêtements de protection appropriés !
• Ne portez pas de vêtements amples.
• Portez des chaussures avec des semelles antidérapantes.
• L'utilisateur est responsable de la machine à l'égard des tiers dans la zone de travail. Il est interdit aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil. Il convient de s'assurer que des enfants ne soient jamais à proximité de l'appareil.
• Ne mettez jamais l'appareil en marche lorsque des personnes étrangères se trouvent à proximité.
• Ne laissez jamais l'appareil sans surveillance. Veillez à maintenir la zone de travail en ordre ! Le désordre peut être la cause d'accidents.
• Adoptez une position de travail sur le côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Tenez le visage et le corps éloignés de l'orifice de remplissage.
• Ne surchargez pas la machine ! Elle travaille avec une sécurité accrue dans la plage indiquée. Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne modifiez jamais le régime du moteur. C'est lui qui régule la vitesse de travail maximale sûre et protège le moteur ainsi que toutes les pièces rotatives contre les détériorations dues à une vitesse excessive.
• Ne jamais mettre en service sans la trémie.
• Ne pas modifier l'appareil ou des parties ou pieces de l'appareil.
• Lors de la mise en marche du moteur, l'appareil doit être fermé suivant les prescriptions d'utilisation en vigueur. L'appareil ne doit pas être arrosé d'eau (source de risque car présence de courant électrique).
• Ne pas travailler avec l'appareil lorsqu'il pleut.
• Conservez les outils non utilisés dans un endroit sec et verrouillé, hors de portée des enfants.
• Pour éviter le danger de blessures aux doigts pendant les travaux de montage ou de nettoyage, maintenir le dispositif de coupe (voir p. 21) et porter des gants protectifs.
• Débranchez la machine et retirez la fiche de la prise secteur en cas de

travaux de réparation, travaux de maintenance et de nettoyage, l'élimination de perturbations, le transport, le remplacement des couteaux, et si vous quittez (même s'il ne s'agit que d'une brève interruption du travail).

• Vérifiez rir tout endommagement éventuel.
• Contrôlez avec soin ant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des pièces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pièces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparés ou remplacés convenablement dans un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

Sécurité électrique

• Exécution de la ligne de raccordement cf. IEC 60245 (H 07 RN-F) avec une section d'au moins

1,5 mm² pour les câbles d'une longueur jusqu'à 25 m ; 2,5 mm² pour les câbles de plus de 25 m.

Lors de la pose de la ligne de raccordement, veillez à ce qu'elle ne soit ni coincée, ni comprimée, ni pliée et à ce que le connecteur ne soit pas soumis à l'humidité ou ne tombe dans un liquide quelconque. N'employez pas le câble à des fins pour lesquelles il n'est pas prévu. Protégez le câble contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise secteur.

• Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l'extérieur, le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.

Tout raccordement électrique, ainsi que les réparations sur les parties électriques de la machine, doivent être effectués par des personnes compétentes ou remis à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter. Toutes les réparations des différentes pièces de la machine sont à effectuer par le fabricant ou l'un de ses services après-vente. N'utiliser que des pièces détachées d'origine ou des pièces d'accessoires agréées. L'utilisation d'autres pièces détachées et d'autres accessoires pourrait entraîner un risque d'accident pour l'utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.

Mise en service

Assurez-vous que l'appareil est intégralement monté conformément aux réglementations. Pour utiliser le broyeur de végétaux, placez-le sur un sol stable et horizontal pour éviter tout risque de basculement. Ne posez pas l'appareil sur un sol pavé ou ballasté. N'utilisez l'appareil qu'à l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes. Avant toute utilisation, veillez à vérifier

• que les lignes de raccordement ne présentent pas de défectuosités (fissures, coupures ou semblables).
• l'appareil quant aux éventuels endommagements
• que toutes les vis sont serrées à fond.

Branchement au secteur

• Comparez la tension de votre secteur, par exemple 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise mise à la terre appropriée et conforme aux prescriptions. Utilisez un câble de rallonge de section suffisante.

Fuse

			seulement le R-U / la Suisse
2000 W	16 A		13 A inerte
2400 W	16 A inerte		13 A inerte
2500 W	16 A inerte		13 A inerte

Impedance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent gêner d'autres appareils (p. ex. une lampe vacille).

Il n'y a pas de risque de défaillance si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Puisance absorbée P1 (W)	Impédance de secteur Zmax(Ω)
2000	0,25
2400 - 2500	0,24

Mise en marche

Appuyez sur le bouton vert « I ».

En cas de panne de courant, l'appareil est automatiquement mis hors circuit (déclencheur à tension nulle). Pour la remise en marche, appuyez à nouveau sur le bouton vert.

Arrêt

Vous devez débrancher la scie en actionnant le bouton rouge inférieur du commutateur.

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et s'arrête automatiquement en cas de surcharge. Le moteur peut être remis en marche après une pause de refroidissement (environ 5 minutes). Pour ce faire, appuyez à nouveau sur le bouton vert.

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de remplissage ou d'éjection.
• Tenez le visage et le corps éloignés de l'orifice de replissage.
• N'introduisez jamais les mains, d'autres parties du corps ou des vêtements dans le tube de remplissage, le canal d'évacuation ou à proximité d'autres pièces mobiles.
• Avant la mise en marche de l'appareil, vérifiez si des restes de broyage se trouvent dans l'entonnoir.
• Ne renversez pas l'appareil pendant que le moteur est en marche.

Lors du remplissage, veillez à ce que des pièces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec les objets à broyer dans l'entonnoir. Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations inhabituels, arrêtez immédiatement l'appareil et immobilisez-le. Débranchez la fiche et effectuez les points suivants :

Examiner les dommages. Remplacer ou réparer les pièces endommagées. Vérifier l'appareil et bloquer les pièces desserrées.

Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire.

Oui

• déchets organiques domestiques et du jardin, par exemple coupes de haies et d'arbres, fleurs fanées, déchets de cuisine.

• verre, morceaux de métaux, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre, restes de produits alimentaires, de poisson et de viande.

Instructions spéciales concernant le broyage :

• Broyez les branches, les rameaux et les bois juste après les avoir coupés. En effet, ces matériaux à broyer deviennent très durs lorsqu'ils sèchent, et le diamètre de branches à traiter diminue donc.
• Lorsque les branches sont très ramifiées, enlever les rameaux latéraux. Le broyage de déchets de cuisine ou de jardin contenant beaucoup d'eau et tendant à coller
• Ces déchets doivent être broyés en alternance avec des déchets contenant du bois afin d'éviter que l'appareil ne soit obstrué.
• Ne pas laisser s'entasser trop de matériaux hachés sous la sortie de l'orifice d'évacuation. Il risquerait sinon d'obstruer le canal d'évacuation. Cela pourrait entraîner un retour des matériaux par l'orifice de remplissage.
• Nettoyez l'orifice de remplissage ainsi que le canal d'évacuation lorsque l'appareil est obstrué. Pour ce faire, éteignez d'abord le moteur et retirez la fiche secteur. Veillez à ce que le diamètre maximal des branches pouvant être hachées par votre appareil soit respecté (Ø voir page 22).
• Les couteaux tirent dans une large mesure les déchets à broyer automatiquement dans l'appareil.
• É étractant fréquemment puis en les laissant revenir dans l'appareil.
• En cas de surcharge de l'appareil, le sé .
• Au cas où la machine ne se remettrait pas en marche au bout de ce temps d'attente, veuillez vous reporter au point "Pannes".

Remplacement des couteaux

Avant de manipuler les couteaux, débranchez la fiche secteur.

Risque de blessure des doigts et des mains lors des travaux sur les couteaux. Portez des gants de protection.

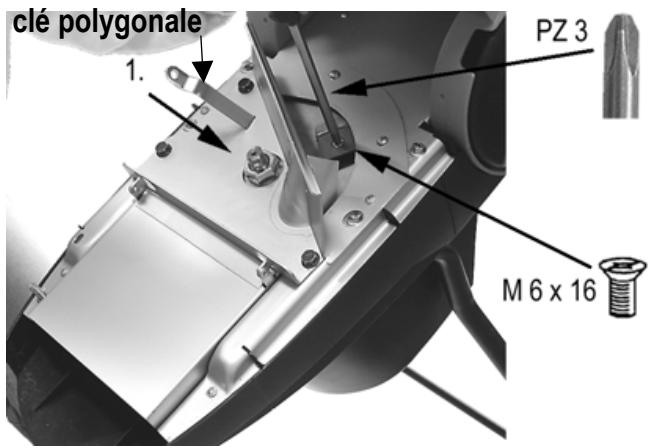

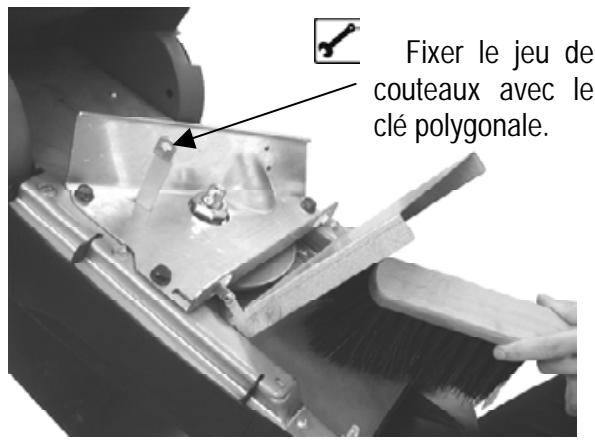

Fixer le jeu de couteaux avec la clé polygonale.

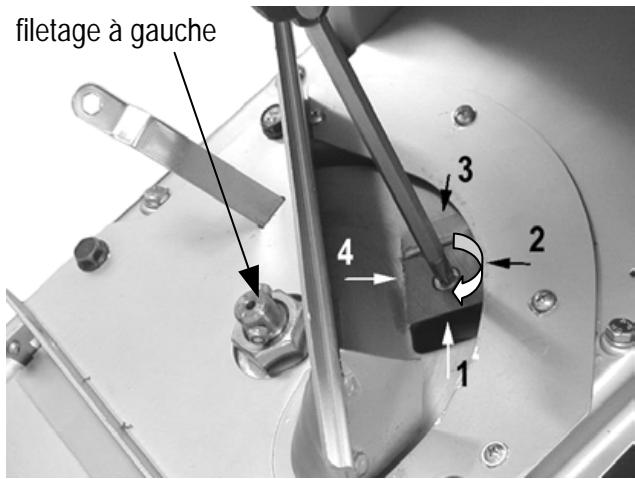

Un tranchant du couteau est émoussé.

Utilisez le tranchant inutilisé en tournant le couteau.

Les deux tranchants de couteau sont émoussés.

Placez un nouveau jeu de couteaux (réf. 382068).

Maintenance et entretien

Retirez la fiche de la prise avant tout travail et toute opération de nettoyage.

Lors de la maintenance de l'outil tranchant, n'oubliez pas que le mécanisme de démarrage peut encore fonctionner même lorsque le moteur est à l'arrêt et malgré que son capot soit verrouillé.

Porter des gants de protection.

Les broyeurs de végétaux nécessitent peu d'entretien.

Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants :

• Après la mise en service, il faut nettoyer la machine à l'intérieur et à l'extérieur.

• Les pièces métalliques nues doivent être légèrement graissées après chaque utilisation (protection contre la formation de rouille).

Pièces de rechange

Pour les pièces de rechange, veuillez vous reporter au schéma.

Commande de pièces de rechange :

• L . Indications nécessaires pour la commande :
• èces de boîtier)
• n° de pièce de rechange
• nombre d'unités souhaité
• modèle du broyeur de végétaux
• Type de broyeur de végétaux

Exemple : orange, 382032, 1, modulo 2000, AH 301

Pannes

Panne	Cause possible	Remède
Le moteur ne démarre pas.	- pas de courant- cordon de branchement défectueux- dessus du carter mal fermé (coupure de sécurité déclenchée)	- vérifier les fusibles ou disjoncteurs- le faire vérifier (par un spécialiste)- bien fermer et visser le dessus du carter, enlever les saletés évientuelles
Le moteur ronflé mais ne démarre pas.	- ensemble de couteaux bloqué- condensateur défectueux	-mettre l'appareil à l'accrit, restorer la fiche de la prise de courant et nettoyer l'intérieur- faire réparer par le fabricant ou par une entreprise qu'il indique
L'appareil démarre mais se bloque sous une faible charge et le disjoncteur protégéant le moteur se déclenché.	Câble prolongateur trop long ou de trop faible section. Prise de courant trop éloignée du branchement principal et trop faible section du cable de branchement.	Câble prolongateur d'au moins 1,5 mm2, long de 25 m au maximum. Si le cable est plus long, section d'au moins 2,5 mm2.
Diminution du rendement de coupe	un ou tous tranchant(s) du couteau est/sont émoussée(s)	Remplacer les couteaux (voir p. 21)

Caractéristiques techniques

Modèle	2000	2400	2500
Type	AH 301	AH 300	AH 300
Mateur	moteur à courant alternatif 230 V, 50 Hz, à frein moteur automatique
Puisance du moteur P1 S 6 - 40 %	2000 W	2400 W	2500 W
Intensité du courant d'utilisation I	9,3 A	10,5 A	11,3 A
Régime N	2800 min-1
Mise en / horse circuit	disjoncteur de protection du moteur, arrêt de sécurité, déclencheur à tension nulle
Poids	22,5 kg	23,5 kg	23,5 kg
Niveau de pression acoustique LPA*	92 dB (A)
Niveau de puissance sonore mesuré LWA*	102 dB (A)
Niveau de puissance sonore garantiet LWA*	103 dB (A)
Diamètre de branche maximal à hacher(s'applique uniquement à la coupe de bois frais)	40 mm	45 mm	45 mm

• La mesure doit être conforme à la disposition 2000/14/EG.

Garantie

• Nos appareils sont garantis 2 ans, à partir de la livraison de l'appareil du stock du revendeur, pour des défauts qui se seraient présentés à cause de défectuosités des matériaux ou de fabrication.
• La garantie ne couvre pas les dommages dus à un maniement incorrect, à un emballage insuffisant pendant le transport de retour des appareils ou au non-respect du mode d'emploi, même pendant la durée de garantie.
• Les pièces défectueuses devront être expédiées à notre usine, frais de port ou de fret payés, et nous nous réservons le droit de décider s'il y a lieu d'accepter une livraison gratuite de pièces de rechange. La garantie ne s'applique pas à l'usure normale des dents, ni aux pièces de fixation et aux roues.
• Les travaux de garantie seront exécutés par nos soins. Une réparation par une autre entreprise ne pourrait être exécutée qu'après nous avoir demandé notre autorisation expresse.
• L'appareil n'est sous garantie qu'à condition d'utiliser des pièces de rechange d'origine.
• Sous réserve de modifications dans le sens d'un progrès technique.

Conserver cette notice d'utilisation pour toute utilisation future.
