BRUGSANVISNING TOPLINE 2500 ATIKA

Brugsanvisning og resededer

DK erklær pa eget ansvar, atprodukter, Kompostnittere-type AH 300 og AH 301

som er omfattet af denne erklæring, overholder de relevante grundlaeggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EFdirektiver, der kan finde anvendelse.

Du må ikke ta dette apparatet i drift før du,...
denne bruksanvisningen, studert de angitte.
ngene og montert apparatet slick det s.

Kontroller følgende nár du har pakket ut esken:

Du mä ikke reparere apparatet, dersom du ikke er berettiget til det.

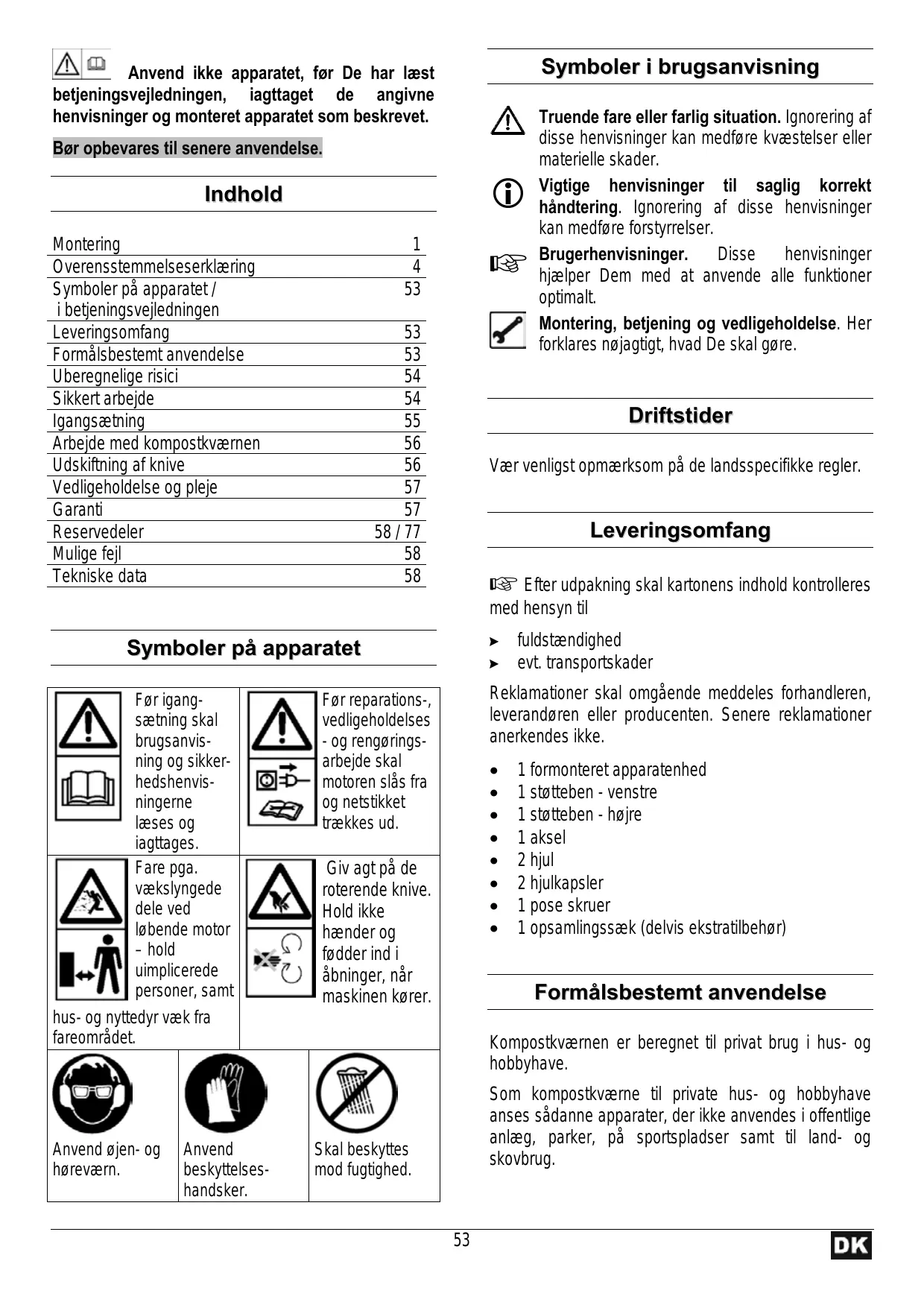

Montering	1
Overensstemmelseserklæring	4
Symboler på apparatet / i betjeningsvejledningen	53
Leveringsomfang	53
Formålsbestemt anvendelse	53
Uberegnelige risici	54
Sikkert arbejde	54
Igangsætning	55
Arbejde med kompostkvæernen	56
Udskiftning af knive	56
Vedligeholdelse og pleje	57
Garanti	57
Reservedeler	58 / 77
Mulige fejl	58
Tekniske data	58

Symboler på apparatet

Før igang-sætning skalbrugsanvis-ning og sikker-hedshenvis-ningerne Iaeses ogiagttages.

Fare pga.
vækslyngede
dele ved
læbende motor
- hold
uimplicerede
personer, samt
edyr vaek fra

hus- og nyttedyr væk fra fareområdet.

Før reparations-, vedligeholdelses - og rengoringsarbejde skalmotoren slas fraog netstikkettrækkes ud.

Giv agt pa de roterende knife. Hold ici hender og fdder ind i abninger, narnaskinen korer.

Anvend øjen- og horevaern.

Anvend beskytteseshandsker.

Skal beskyttes mod fugtighed.

Symboler i brugsanvisning

Truende fare aller farlig situation. Ignorering af disse henvisninger kan medføre kvæstelser eller materielle skader.

Vigtige henvisninger til saglig korrekthandtering. Ignorering af disse henvisninger kan medfore forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogagtigt, hvad De skal gore.

Driftstider

Vær venligst opmærksom på de landsspecifikke regler.

Leveringsomfang

After udpakning skal kartonens indhold kontrolleres med hensyn til

fulldstaendighed

evt.transportskader

Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke.

1 formonteret apparatenhed
1 stotteben - venstre
1 stotteben - højre
1aksel
2 hjul
2 hjulkapsler
1 pose skruer
1 opsamlingssæk (delvis ekstratilbehør)

Kompostkværnen er beregnet til privat brug i hus- og hobbyhave.

Som kompostkværne til private hus- og hobbyhave ansesalandne apparater, der ikke anvendes i öffentlige anlæg, parker, på sportspladser samt til land- og skovbrug.

Uberegnelige risici

Også ved formålsbestemt anvendelse kan der endnu bestä uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelse på grund af konstruktionen til anvendelseseformålet.

Uberegnelige risici kan minimeres, Near bade "Sikkerhedshenvisninger" og Formalsbestemt anvendelse smt driftsvejledningen iagttages.

• Fare for skader på af fingre og hænder, nrå De griber gennem en Åbning med handen og narr ind til skæreværktøjet.
• Fare for skader på fingre og hænder ved monterings-og rengøringsarbejde på skæreværktøjet.
• Kvaestelser på grund af emner i kværnen, der slynges ud, i tragtens område.
• Fare på grund af strøm ved anvendelse af ukorrekte ehtilslutningskabler.
• Beröring af spændingsførende dele ved Åbnede elektriske komponenter.
• Pävirkning af horeevnen ved langvarigt arbejde.uden horevaern.

Derudover kan der på trods af alle trufne forholdsregler bestä ikke tydelige uberegnelige risici.

Sikkert arbejde

Læs og iagttag før igangsætning af dette produit følgende henvisninger og Deres fagsammenslutnings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelsei det pagældende land for at beskytte Dem selv og andre mod eventuelle skader.

Giv sikkerhedshenvisningerne videre til alle personer, der arbejder med apparatet.
Opbevar disse sikkerhedshenvisninger på et sikkert sted.
Apparat med sikkerhedsfrakobling Den anbragte sikkerhedsfrakobling med automatisk motorbremse er beregnet til Deres sikkerhed. Den forhindrer, at motoren kan indkobles, narr apparatet er abent, og De kan na ind i det roterende skareværktoj med Deres hand.
! Reparationer på sikkerhedsfrakoblingen mx kun udfores af producenten hhv. firmaer, som han har autoriseret til det.
Gør Dem kendt med apparatet for brug ved hjælp af betjeningsvejledningen.

• Anvend apparatet jetzt til formål, som det jetzt er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med kompostkværnen").
  Sorg for en stabil kripsstilling og hold hele tiden balancen. Bøj dem ikke forover. Stå ved indkastning af haksegodset på samme nivea som apparatet.
  Vær opmærksom. lagttag, hvad De gør. Udfør arbejdet fornuftigt. Anvend ikke apparatet, hvis De er træt.
• Anvend under arbejdet beskyttelsessbriller, arbejdshandsker og horeværn.

• Anvend egnet arbejdstøj:

• Intet løsthaengende tøj

• Skridsikkert fodtoj

• Brugeren er ansvarlig over for tredjemend i apparatets arbejdsområde.

• Børn ogUNE under 16 ar mA ikke betjene apparatet.
  Born mä参加会议 i nærheden af apparatet.
• Anvend aldrig apparatet, mens uimplicerede personer er i nærheden.
• Apparat mă aldrig vâre.uden opsyn.
• Hold arbejdsområdet iorden! Uorden kan resultere iulykker.
• Indtag en arbejdsstilling, der er ved widen af uller bagved apparatet. Ophold Dem aldrig i udkastningsabningens område.
  Grib aldrig ind i pafyldnings- og udkastningsabningen.
• Hold ansigtet og kroppen borte fra pafyldningsåbningen.
• Overbelast ikke apparatet! De arbejder bedre ogmere sikkert i det angivne effektområde.
• Apparatet mä kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden.
• AEndre ikke motorens omdrejningstal, daDEXNE regulere den sikre maksimale arbejdshastighed og beskytter motor og alle drejede dele for skader pga. for høj hastighed.
• Anvend apparatet/DDFyldningstragt.
• Apparatets værktøj aller dele违法犯罪.
  Luk apparatet før indkobling af motoren.
• Spul/DD: Apparatus med vand (farekilde elektrisk strøm).
• Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr.

• Opbevar det kun på et tørst ed den for boRs rækkevidde.
  For at udelukke fare for skader på fingre, hold skæreværktøjet fast (se ill. på side 57) og anvend beskyttelseshandsker.

• Sluk for apparatet og træk netstikket ud af stikkontakten ved:

Reparationsarbejde
Vedligeholdses- og rengaringsarbejde
- Afhjaelpning af fejl
Transport
Udskifting af knife
- Når apparatet forlades (også ved kortvarige afbrydelser)

• Kontrol af apparatet for eventuelle beskadigelser:

• Før yderligere brug af apparatet skal sikkerhedsindretningerne omhyggeligt kontrolleres med hensyn til deres upåklagelige og tiltænkte Funktion.

• Kontroller, om dele er beskadigede eller defekte. Samtige dele skal vare rigtigt monterede og alle betingelser vare opfyldt for at sikre upåklagelig drift.
• Beskadigede sikkerhedsindretninger og dele skal repareres eller udskiftes faktgigt korrekt af et autoriseret værksted savidt ikke angivet på,anden på i brugsanvisningen.
• Beskadigede aller化进程 laesbare sikkerhedsmærkater skal erstattes.

Elektrisk sikkerhed

Udforelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et Åretværsnit på minded

1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25 m

• Ved trækning af tilslutningskablerne skal De være opmaerk som på, at disse ikke klemmes inde, bøjes, og at stikforbindelsen ikke bliver vår.
• Anvend ikke kablet til formal, som det ikke er beregnet til. Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten.
• Kontroller forlangerledningen regelmæssigt og udskift i tilfælde af beskadigelser.
• Anvend ingen defekte tilslutningskabler.
• Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger.
• Anvend ingen provisoriske eltilslutninger.
• Sikkerhedsindretninger på aldrig forbikobles eller saettes ud af drift.

Den elektriske tilslutning hhv. reparationer på apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskritter især i henseende til beskyttelsefasoranstaltninger skal iagttages.

Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger.
Anvend kun originalreserve-og tilbehørsdele. Gennem anvendelse af andre reservedele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

Igangsætning

• Kontroller, at apparatet er monteret komplet og after reglementerne.
• Stil kompostkværnen ved anvendelse på en vandret og fast untergrund (fare for væltning).
• Apparatet på ikke opstilles på undergrunde belagt med brosten eller skærver.
• Benyt kun apparatet udendørs. Hold afstand (mindst 2 m) fra en væg eller en,anden fast genstand.

• Kontroller før haver brug:

• Tilslutningskablerne med hensyn til defekte omrader (revner, snit o.l.)

Anvend ingen defekte kabler.

Eventuelle beskadigelser (se "Sikkert arbejde")
- Om alle skruer er strammede.

Nettilslutting

• Sammenlign på apparatets mærkeplade den angivnespænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt.
• Anvend forlangerledninger med tilstrækkeligt tværshit.

Sikring:

2000 W	→ 16 A
2400 W	→ 16 A traeg
2500 W	→ 16 A traeg

Netimpedans

I tilfælde af ugunstige nettetingelser kan der under indkoblingsprocessen opstå kortvarige spændingsfeld, som kan påvirke andre apparater (f.eks. blafrer en lampe).

Der kan ikke forventes forstyrelser, Near de angivne maksimale netimpedanser i tabellen overholds.

Optaget effekt P1(W)	Netimpedans Zmax(Ω)
2000	0,25
2400 - 2500	0,24

Indkobling

Tryk pa den gronne knap "I".

I tilfædle af stromsvigt kobler apparatet automatisk fra (nulspændingsrelæ). For at genindkoble, tryk对其进行 den grønne knap.

Frakobling

Motoren er forsynet med en sikkerhedsafbryder og kobler automatisk fra ved overbelastning. Motoren kan genindkobles after en afkølingspause (ca. 5 min.). Tryk hertil ingen på den gronne knap.

Arbejde med kompostkværnen

• Indtag en arbejdsstilling, der er ved widen af uller bagved apparatet. Ophold Dem aldrig i udkastningsabningens område.
  Grib aldrig ind i pafyldnings- og udkastningsabningen.
• Hold ansigtet og kroppen borte fra pafyldningsabningen.
• Bring/DDke hender, andre legemsdele og beklaedning i indfyldningsrør, udkastningskanal ell er i nærheden af andre bevægelige dele.
• Kontroller før indkobling af apparatet, at der ikke er rester i påfylndningstragten.
  Vip icke apparatet ved Iobende motor.
  Vær under pafyldningen opmærksom på, at ingen metaldele, sten, flasker eller andre genstande, som ikke kan knuses,.nr ind i pafyldningstragten.

• Hvis fremmedlegemer nár ind i papyldningstragten eller apparatet begynder at lave usædvanlige lyde eller vibrationer, skal apparatet omgående kobles fra og ladeskommenistilstand.Træk netstikket ud og udfor følgende punkter:

• Kontroller skaden

• Udskift eller reparer beskadigede dele
• Kontroller apparatet og stram Iose dele

! De mä ikke reparere apparatet, hvis De ikke er kvalificeret til det.

Hvad kan jeg knuse?

Ja:

Organisk affald fra husholdning og have F.eks. hæk- og træafklip, visnede blomster, køkkenaffald

Nej:

• Glas, metaldele, kunststoffer, plastikposer, sten, stofrester, rødder med jord, mad-, fiske- og kødaffald.

Særlige henvisninger til knusning:

• Knus grene, kviste og træ kort after afskæringen
• Disse emner bliver meget hårde after tørring.
• Herved bliver den højeste gyrendiameter, der kan forarbejdes,indre.
  Fjern sideaflaggere ved staerkt forgrenede grene.
• Forarbejdning af stærkt vandholdigt have- hhv. køkkenaffald, der har tendens til at klæbeammen. - Disse skal knuses skiftevis med træemner for at undgå tilstopning af apparatet.
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的人员
• Lad参加会议的对象
• Rengør indfyldningsåbning og udkastningskanal, hvis apparatet er forstoppet. Afbryd hertil forst motoren og træk stikket.
  Vær opmaerksom pa, at den højest tilladelige gravid diameter for Deres apparat overholds (se side 58).
• Skæreværktøjet trækker emnerne stort set automatisk ind.
• Undgå overbelastning og blokering af motoren ved tykke grene ved trækkeGREnen tilbage indimellem.
• Ved overbelastning af apparatet kobler det automatisk fra med en motorværnskontakt.
• Taend kompostkværnen ingen after ca. 5 min.
• Hvis apparatet ikke kan indkobles after denne ventetid, æs after under punkt "Mulige fej".

Udskifting af knife

图

Træk netstikket ud for udskiftning af knife.

Fare for skader på fingre og hænder ved arbejde på skærevæktøjet. Anvend beskyttelseshandsker.

Fastselt skareværktøjet med ringnøgle.

Reduceret skareydelse:

Et slvt knivblad

Nyt knivsæt (ordrenummer 382068).

Vedligeholdelse og pleje

Træk netstikket ud før vedligeholdses- og sarbejde.

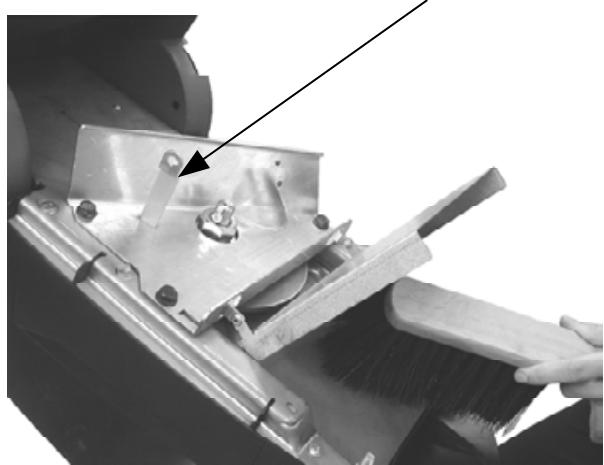

Bemerk ved service på skareværktøjet, at dette pga. startmekanismen stadig kan lobe, selvom motoren pga.alanden på afdækningen ikke korer.

Anvend beskytteshandsker.

Kompostkværnen er stort set vedligeholdelsefsfi.

Til opretholdse af værdi og en lang levetid skal følgende iagttages:

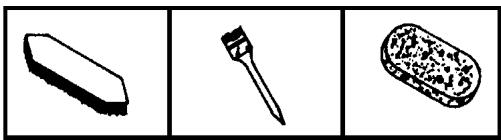

• After drug skal apparatet rengøres ind- og udvendigt.

Fastselt skareværktoget med ringnogle.

Blanke metaldele skal after hver brug behandles med en miljøvenlig, biologisk nedbrydelig sprøjteolie for at beskytte dem mod korrosion.

Garanti

Vi yder to ars garanti pa kværnen fra og med leveringsdagen med hensyn til materiale-ller fabrikationsfejl.
- Der kan i garantiperioden ikke gøres garantikrav gældende for skader, der matte ære opstæt pga. usagkyndig behandling, utilstrækkelig indpakning i forbindelse med transport eller tilssidesættelse af betjeningsvejledningen.
- Komponenter med fejl skal sendes til producenten, som och afgør, hvad der skal udfores gratis. Garantien omfatter arbejds- og materialeudgifter i forbindelse med ubedringen af den eventuelle fejl.
- Garantin gäller ej für normal förlitning av knivar, knivhällare, modkniv och lophjul.
- Alle garantireparationer udfore's af producenten, undtagen hvis vi udtrykkeligt giver et andet værksted besked på at udfore dem.
- Garantien gælder kun, Near der er benyttet originale reservedele.
Vi forbeholder os ret til tekniske ændringer.

Reservedeler

Reservedelene fremgår af tegningen.

Bestilling af reservedele:

• Reservedele bestilles hos producenten

• falgende bedes oplyst ved bestillingen:

• Apparats farve (kabinetelementer)
  Reservedels-nr.
  Det onskedestyktal

• Flishakker-model
  Type

Eksempel: orangefarvet, 383032, 1, model 2000, AH 301

Mulige fejl

Fejl	Mulig ørsag	Afhjælpning
Motoren starter ikke	- Netspænding mangler - Tilslutningskabel defekt - Husoverparten er/DDukket rigtigt (sikkerhedsfrakoblingen har udløst)	- Kontroller sikring - Lad det kontrollere (elektriker) - Luk husoverparten rigtigt og skru den fast. Fjernevt. tilsmudsninger.
Motoren brummer, men starter ikke	- Skæreværktøj blokeret - Kondensator defekt	- Sluk for apparatet, træk netstikket ud og rengør apparatet indvendigt - Send apparatet for reparation til producenten hhv. et autorisertirma
Reduceret skæreydelse	sløv knivblad	udskiftning af knobie (se side 56)
Apparatet starter, blokerer dog ved lav belastning og kobler fra via motorværns-kontakten.	Forlængerledningen er for lang eller tvær-snittet er for lille. Stikkontakten er for langt væk fra hoved-tilslutningen og tilslutningskablets tværsnit er for lille.	Forlængerledning med mindst 1,5 mm2, og højest 25 m lang. VedLAGERE kabel tværsnit mindst 2,5 mm2.

Tekniske data

Model	2000	2400	2500
Type	AH 301	AH 300	AH 300
Motor	Vekselstrømsmotor 230 V, 50 Hz, med automatisk motorbremse
Motoreffekt P1 S 6 - 40 %	2000 W	2400 W	2500 W
Stromforbrug I	9,3 A	10,5 A	11,3 A
Omdrejningstal N	2800 min-1
Afbryder	med motorværnskontakt, elektrisk sikkerhedsfrakobling, nulspændingsrelæ
Vægt	22,5 kg	23,5 kg	23,5 kg
Lydtryksniveau LPA (mål t i henhold til direktivet 2000/14/EG)	92 dB (A)
Mål t lydeffektniveau LWA (mål t i henhold til direktivet 2000/14/EG)	102 dB (A)
Garanteret lydeffektniveau LWA (mål t i henhold til direktivet 2000/14/EG)	103 dB (A)
Højest fremdiameter (gælder kun for friskt træsnit)	40 mm	45 mm	45 mm
