BRUKSANVISNING TOPLINE 2500 ATIKA

Bruksanvisning og resedeler

N er fullt ut og eneansvarlig for ar produit Kompostkvern AH 300 og AH 301

som denne erklærig gjelder for, oppfyller de relevante grunneleggende sikkerhets- og helsekrav i EF-direktiv 98/37/EF, savel som kravene i ovrige relevante EF-direktiv

Skal oppvevares for senere bruk.

Innhold

Montasje	1
Samsvarserklæring	4
Apparats/bruksanvisingens symboler	47
Samlet leveranse	47
Hensiktsmessig anvendelse	47
Restrisikoer	48
Arbeide under trygge forhold	48
I-bruktaking	49
Arbeide med hakkelsmaskinen	50
Knivskifting	50
Vedlikehold og pleie	51
Garanti	51
Reservdeler	51 / 77
Mulige driftsforstyrrelser	52
Tekniske data	52

Apparates symboler

Les nœye gjennom bruksanvisin- gen ogær oppemarksom på sikkerhets- anvisingene før apparatet tas i drift.	Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjørings- arbeider.
Fare pga. deler som akselererer videre*nr motoren er i gang - personer uten deltagelse, hus- og nyttedyr på holds borte fra fareområdet.	Vær oppemarksom på de roterende knivene. Ikke hold hender eller føtter i øpninger när maskinen er i gang.
Bruk øye- og hørssvern.	Bruk vernehansker.	Beskytt apparatet mot fuktighet

Bruksanvisingens symboler

Overhengende fare eller farlig situasjon. Dersom du ignorererppe anvisingene, kan det fere til personskader og materielle skader.

Viktige anvisninger for korrekt handtering. Forstyrrelser kan oppsta som følge av at du ignorerer disse anvisingene.

Brukeranvisninger. Disse anvisingene hjelper deg Å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares noyaktig hva du ma gjore.

Driftstider

Vær oppmerksom på forskriftene som gjelder i ditt område.

Samlet leveranse

er esken komplett
har det oppstatt ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

1 formontert apparatdel
1 stotteben - venstre
1 stotteben - høyre
1aksel
2 hjul
2 hjulkapsler
1skruepose
1 samlosekk (delvis spelsialtilbehør)

Hensiktsmessig anvendelse

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.

Hakkelsmaskiner til privat bruk i hager er slike apparater som ikke brukes i öffentlige anlegg, i parker, på sportsplasser samt i land- og skogbruk.

Restrisikoer

Til tross for at alle sikkerhetsbestemmelse overholds ved den hensiktsmessige anvendelsen, kan det allikevel gjenstå restrisikoer som følge av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetsanvisingene" og "Hensiktsmessig anvendelse" og leser nøye gjennom bra克斯anvisingen.

• Fare for skader på fingre og hender, dersom dup putter handen inn i en apning ogkommen borti knivverket.
• Fare for skader på fingre og hender ved monterings- og rengjøringsarbeider på kniwerket.
• Skader på grunn av hakkelsmaterialer som slynges ut rundt practen.
• Fare ved strøm ved bruk av elektriske stikkledninger som ikke er intakt.
• Berøring av spenningsførende deler ved øpne elektriske bestanddeler.
• Horselen svekkes ved vedvarende arbeider uten hørselsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjenstå en restrisiko.

Arbeide under trygge forhold

Les nuye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisingene til alle som arbeider med maskinen.
Ta godt vare på disse sikkerhetsanvisingene.
Apparat med sikkerhetsbryter
På apparatet er det montert en sikkerhetsbryter med automatisk motorbremse som sørger for sikkerheten din. Den forhindrer at motoren kan slås på när apparatet er apent og at du ikke kankommen borti det roterende knivverket med händen.
Reparasjoner på sikkerhetsbryteren på kun utføres av produsenten hhv. av firmaer som produsenten henviser til.
Gjør deg kjent med apparatet ved hjelp av bruksanvisningen for du tar det i bruk.

• Ikke bruk apparatet til formål som det ikke konstrukert for (se "Hensiktsmessig anvendelse" og "Arbeide med hakkelsmaskinen").
• Sørg for at du stå stabilt og hold likevekten heletiden. Ikke strekk deg fremover. Ved kasting av hakkelsgodset på du stå på samme niva mit som maskinen.
  Vær oppmerksom. Pass på hva du gjør. Vær fornuftig i omgang med apparatet. IkkeBruk apparatet nár du er trøtt.
• Bruk vernebriller, arbeidshansker og hørsvern nár du arbeider.

• Bruk egnet arbeidstoy:

• ikke vide klaer
  sklisikkert skotoy

Den som betjener maskinen er ansvarlig for tredjemann i maskinenes arbeidsomräge.
- Barn ogUNE under 16 ar fär ikke betjene maskinen.
- Hold barn borte fra apparatet.
Du ma aldri bruke apparatet his personer utendeltagelse er i nærhen.
La aldri apparatet sta uten tilsyn.
- Hold orden i arbeidsområdet ditt. Rot kan före til ulykker.
- Innta arbeidsstilling ved sider av erler bak apparatet. Stå aldri iærheten av utkasteråpningen.
- Grip aldri inn i pafyllings- eller utkasterapningen.
- Snu ansiktet og kroppen bort fra pafyllingsåpningen.
- Ikke overbelast apparatet! Du arbeider bedre og tryggere i det angitte kapasitetsområdet.
- Driv apparatet kun med komplett og korrekt montert beskyttelsenanordning. Ikke foreta endringer på maskinen som kan redusere sikkerheten.
Du maybe endre turtallet til motoren, for dette regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet.
- Ikke driv apparatet uten fylletrakt.
- Ikke forta endringer på apparatet eller apparatets deler.
Lukk apparatet før motoren slas pa.
- Ikke spyl vann på apparatet. (Risikokilde - elektrisk strøm).
- Ikke la apparatet stå ute i regnvaer. Ikke arbeid när det regner.
- Oppbevar apparatet kun på et tört sted utenfor barnsrekkevidde.
- Hold fast knivverket (se fig. side 50) og bruk vernehansker for Å unngå skader på fingrene ved monterings- og rengjøringsarbeider.

• Slå av maskinen og trekk støpselet ut av stikkontakten ved:

• reparasjonsarbeider

• vedlikeholds- og rengjøringsarbeider
• oppretting av feil
• transport
  knivskifting

• nár du forlater apparatet (også ved kortere avbrudd).

• Kontroller om maskinen ev. er skadet:

• kontroller omhyggelig om beskyttesanordningene fungerer feilfritt og hensiktsmessig for du forsetter driften av apparatet

• kontroller om noen deler er skadet aller mangelfulle. Samtige deler må vår korrekt montert og oppfylle alle betingelser for Å sikre en feilfri drift
• beskyttelsenanordninger og deler som er skadet på repareres eller skiftes ut av et godkjent verksted, säfremt ikke noe annet er angitt iBruksanvisingen
• Skadede eller uleselige sikkerhetsklistremerker kal erstatte.

Elektrisk sikkerhet

Stikkledningens utforelse iht. IEC 60245 (H 07 RN-F) med et Åretversnitt på minimum:

1,5 mm² ved kabellengde til 25 m
2,5 mm² ved kabellengde over 25 m

• Pase at stikkledningen ikkekommen i klemme eller boyes og at pluggforbindelsen ikke blir+vat nr du installerer ledningen.
• Ikke bruk ledningen til noe den ikke er konstrukiert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen tilåtrekke stopselet ut av stikkontakten.
• Kontroller skjeteledningen jevnlig og skift den utningar den er ødelagt.
• Ikke bruk defekte stikkledninger.
• Bruk kun skjøteledninger som er godkjent og kjennetegnet for utendørsBruk.
• Ikke monter provisoriske elektriske tilkoplinger.
  Du ma aldri brokople aller sla av beskyttelsenanordningen.

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes elektriske deler mx kun utfores av en faglert elektriker erer av var kundeservice. Vær oppmerksom på lokale forskritter, særlig med hensyn til sikkerhetsforanstaltninger.

Reparasjoner på maskinenes andre deler@m kun utfores av produsenten hhv. av hans kundeservice.

Bruk kun originale reserve- og tilleggsdeler. Bruken av andre resvedeler og annet tilbehør kan.fore til ulykker for brukeren. Produsenten er ikke ansvarlig for skader som oppstær som følge av dette.

I-bruktaking

Forsikre deg om at hele apparatet er montert på en forskriftsmessig mæte.
- Plasser hakkelsmaskinen på et vannrett og hardt underlag for du tar den i bruk (fare for at den velter).
- Ikke plasser apparatet på et gulv som er brostein-eller singlebelagt.
- Bruk apparatet kun ute. Hold avstand (minst 2 m) fra vegger ell er andre stive gjenstander.
- Kontroller følgende hver gang du tar apparatet i bruk: er stikkledningen ødelagt (rifter, sprekker e.l.)

Ikke bruk defekte ledninger.

er apparatet ev. skadet (se "Arbeide under trygge forhold")
er alle skruene skrudd hardt fast

Nettilkopling

• Sammenlign den angitte spenningen på apparatets typeskilt med nettspenningen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.
• Bruk skjoteledning med tilsvarende tverrsnitt.

Sikring:

2000 W 16 A treg

2400W 16A treg

2500W 16A treg

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det oppstå korte spenningsfallningar apparatet slås på. Dette kan ha negativ innvirkning på andre apparater (f.eks. lampe som blafrer). Det oppstår ingen forstyrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P (W)	Nettimpedans Zmaks (Ω)
2000	0,25
2400 - 2500	0,24

Slå på apparatet

Trykk inn den gronne knappen "I". Apparatet slås automatisk av ved strombrudd (nullspenningsrelé). Trykk inn den gronne knappen for Å slå på apparatet igjen.

Slà av apparatet

Du kan slå av apparatet ved Å trykke inn den rode knappen "0".

Motorens beskyttelsenasondning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjoletid på ca. fem minutter. Trykk inn den gronnen knappen for Å slå den på igjen.

Arbeide med hakkelsmaskinen

• Innta arbeidsstilling ved sider av erler bak apparatet. Stå aldri iærheten av utkasteråpningen.
• Grip aldri inn i pafyllings-ller utkasterapningen.
• Snu ansiktet og kroppen bort fra pafyllingsåpningen.
• Ikke få hender, andre kroppsdeler og klær inn i påfyllingsrøret, utkastingskanalen eller iærheten av andre bevegelige deler.
• Kontroller at det ikke er hakkelsrester i fylletrakten for du slår på apparatet.
• Ikke vipp apparatet nár motoren er i gang.
• Når du fyller på fylletrakten,mö du pase at det ikke kommen metallgjenstander, steiner, flasker uller andre gjenstander i apparatet som det ikke kan bearbeide.

• Slå av apparatet straks og la detkommen til stillstand, dersom fremmede gjenstander kommer i fylletrakten. Det samme gjelder, dersom apparatet begynner Å vibrere eller lage unaturlige lyder. Trekk ut støpselet og gjør følgende:

• invspirer skaden

• skift ut ellre reparer ødelagte deler

kontroller apparatet og stram fast lose deler

Hva kan jeg kutte opp?

Ja:

• organisk avfall fra husholdning og hage, f.eks. hekke- og tresnitt, visne blomster, kjokkenavfall.

Nei:

glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester, røtter med jord, mat-, fiske- og kjottavfall.

Spesielle anvisninger vedrørende oppkutting:

• Kutt opp grener, kvister og ved straks de er kappet av:
• dette hakkelsmaterialiet blir meget hardt nr det tørker. Dette fører til at grenens maksimale diameter som skal bearbeides forminskes.
  Fjern sideskuddene pa grener med mange kvister.

Bearbeid hage- og kjokkenavfall som både er meget vannholdig og somlett klistrer seg sammen. Findel dette vekselvis med hakkelsmaterialer av tre for ä unngå at apparatet forstoppes.
- Ikke la det hakkslede godset bli for hoyt i omr极端et til utkastningskanalen. Dette kan fore til at hakkslet gods forstopper utkastningskanalen. Dermed kan detkommen til tilbakeslag av materialet gjennom papyllingsapningen.
- Rengjør pafyllingsåpningen og utkastningskanalen.nr apparatet er forstoppet. Slå først av motoren, og trekk ut nettpluggen.
- Påse at grenens maksimale diameter som skal bearbeides, tilsvarende diameteren på apparatet ditt,/DD, ikke overskrides (se side 52).
- Kniwerket drar hakkelsmaterialiet i stor grad automatisk inn i apparatet.
- Unngå Å overbelaste og blokkere motoren ved Å dra tykkere grener ofte tilbake.
Bryteren som er utstyrt med motorens sikkerhetsbryter, slas automatisk av när apparatet overbelastes:

slå på hakkelsmaskinen igjen etter ca. fem minutter
- les avsnitt "Mulige driftsforstyrrelser", dersom apparatet jetzt kan slas på igjen etter davonventetiden

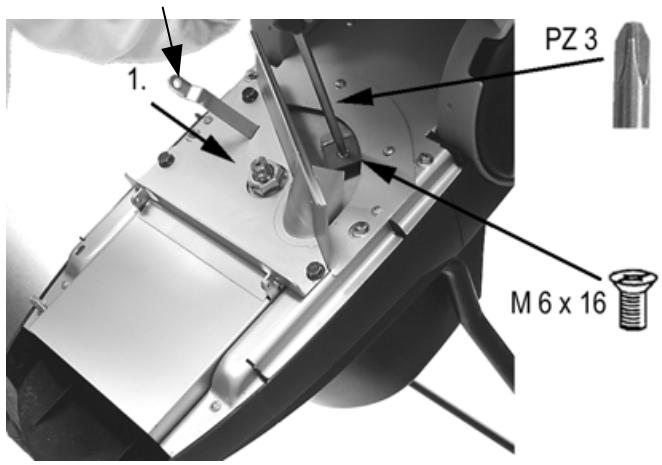

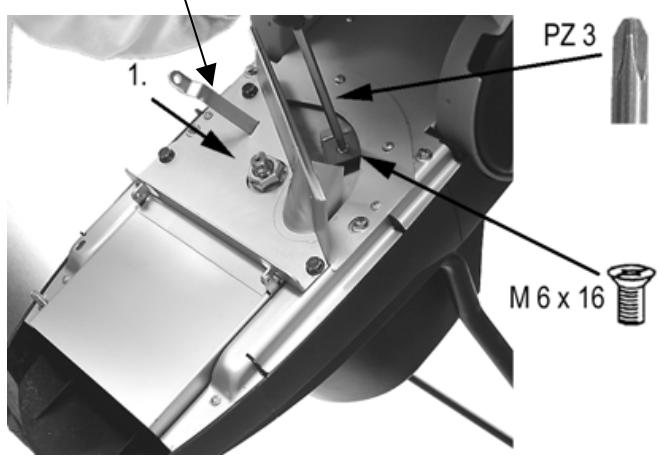

Knivskifting

Trekk ut storpselet for knivskiftingen.

Fare for skader på fingre og hender ved arbeider på knivverket. Bruk vernehansker.

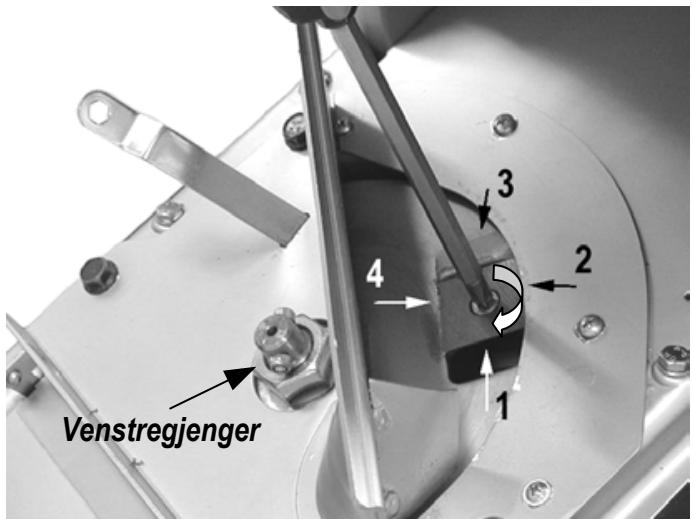

Innsetting av et ubenyttet egg ved skifting.

Redusert skjærkraft:

Et slovt knivegg.

Innsetting av et ubenyttet egg ved skifting.

Stjernenokkel

Alle kniveggene er sleve.

Nyttsettkniver(ordrenummer382068).

Vedlikehold og pleie

Trekk ut stopselet for vedlikeholds- og rengjøringsarbeider.

Ved vedlikehold av skjæverktøyet ma du vare oppmerskom på at disse fortsatt kan gå rundt, selv om motoren ikke gå rga. lasing av tildekningen.

Bruk vernehansker.

Hakkelsmaskinen er i stor grad vedlikeholdsfi.

Vær oppmerksom på følgende forå opprettholde verdien og oppnå en lang levetid:

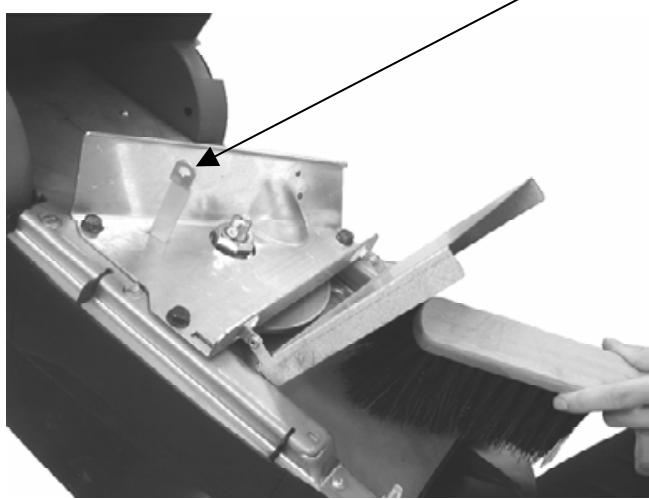

• rengjør apparatet inn- og utvendig nár du har brukt hakkelsmaskinen.

Innsetting av et ubenyttet egg ved skifting.

• Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje etter hvert bruk for a beskytte apparatet mot korrosjon.

Garantibetingelser

• Vi gir toer árs garanti fra og med den dato maskinen leveres fra forhandlerens lager. Garantien gjelder mangler som har oppstätt på grunn av material- eller fabrikasjonsfeit.
• Garantien gjelder ikke for skader som kan tilbakeføres til en ikke forskriftsmessig behand-ling, ikke tilstrekkelig god emballasje under re-tursending av apparatene eller at bruksanvis-ningen ikke er blitt fulgt. Dette gjelder selv om disse skadene oppstår innen garantitidens utløp.
• Mangelfulle deler skal innsendes til var fabrikk portofri eller fraktfri. Vi avgjør om det skal leveresreservedeler uten kostnader for kunden.
• Garantien gjelder ikke for normal slitasje av kniver, knivfestedeler, motkniv og lopehjul.
• Aktuelle garantiarbeiter utfores av oss. Hvis skaden skal repareres av et annet firma, ma det innhentes en uttrykkelig godkjennelse til dette fra oss.
• Det gis kun garanti hvis det anvendes original-reservedeler.
• Vi forbeholder oss retten til à utfère endringer i rammen av den tekniske utvikling.

Reservdeler

Se reservedelene pa reservedelsskissen.

Reservedelsbestilling:

Forstyrrelser	Mulig ørsak	Tiltak
Motoren starter不解.	- Nettspenning mangler.	- Kontroller sikring.
	- Tilkoplingsledning er ødelagt.	- La faglært elektriker kontrollere ledningen.
	- Den øverste delen av forkledningen er ikke lukket ordentlich igjen (Sikkerhetsbryteren er koplet fra)	- Lukk og skru fast den øverste delen av forkledningen ordentlich. Fjern ev. smuss.
Motoren summer, men starter不解.	- Knivverket er blokkert.	- Slå av apparatet, trekk ut støpselet og rengjør apparatet innenfra.
	- Kondensatoren er ødelagt.	- Lever apparatet for reparasjon til et kundeeverksted.
Apparatet starter, blokkerer imidlertid ved lav belastning og slås av via motorens sikkerhetsbryter.	- Skjøteledningen er for lang eller tversnittet er for lite.	Skjøteledningen er minimum 1,5 mm2 og maksimum 25 m lang. Tversnitt på minimum 2,5 mm2 ved lengre ledning.
	- Stikkontakten er for langt vekk fra hovedtilkoplingen og stikkledningsens tversnitt er for lite.
Reduset skjærerkraft.	Slov kniv.	Knivskifting (se side 50).

Tekniske data

Modell	2000	2400	2500
Type	AH 301	AH 300	AH 300
Motor	vekSELstrømsmotor 230 V, 50 Hz, med automatisk motorbremse
Motorytelse Pi S6 - 40 %	2000 W	2400 W	2500 W
Strømopptak I	9,3 A	10,5 A	11,3 A
Omdreiningstell N		2800 min-1
På-/Avknapp med	motorens sikkerhetsbryter, elektrisk sikkerhetsavbryter, nullspenningsrelé
Vekt	22,5 kg	23,5 kg	23,5 kg
Lydtrykknivå LPA (mål it henhold til direktivet 2000/14/EG)		92 dB (A)
Mål it lydeffektnivå LWA		102 dB (A)
(mål it henhold til direktivet 2000/14/EG)		103 dB (A)
Garantert lydeffektnivå LWA
(mål it henhold til direktivet 2000/14/EG)
Grenes maksimale diameter som skal bearbeides	40 cm	45 cm	45 cm
(gjelder kun friskt tresnitt)

Indhold

Formålsbestemt anvendelse

De kan slukke for apparatet ved at trykke på den rode knap "0".

Motorværn

Brug af et ubenyttet blad ved at vende kniven

ringnøgle

Alle knivblade slove

Skal oppvevares for senere bruk.

Bor opbevares til senere anvendelse.
