KÄYTTÖOHJE TOPLINE 2500 ATIKA

Käytöohje ja varaosal

FIN vakuutamme yksinvastuullisina,etta tuotteet puutarhasilppurityypit AH 300 ja AH 301

joita tāmā vakuutus koskee, ovat EY-direktiivin 98/37/EY asianomaisten perusuonteisten turva- ja terveydensuojeluvaatimusten sekā muiden asianomaisten EY-direktiivien

Älä ota laitetta käyttoön, ennenkuin olet lukenut sen käyttoohjeen, huomioinut kaikki huomautukset ja asentanut laitteen kuvatulla tavalla.

Säilytettäv tulevaa käytlö varten.

Sisälto

Kokoonpano	1
Standardinmukaisuustodistus	4
Laitteen symbolit / käytöohje	59
Toimituksen osat	59
Käytötarkoitus	59
Jäännösriskit	60
Turvallinen työskently	60
Käytöönotto	61
Oksasilppurilla työskently	62
Teränvaihto	62
Huolto ja hoit	63
Takuu	63
Varaosat	63 / 77
Mahdolliset Häiriöt	64
Tekniset tiedot	64

Laitteen symbolit

Lue ja huomioi käytöohje ja turvallisuusoh-jeet ennen laitteen käytöönottoa.		Pysäytä moottori ja vedä virtapistoke irti ennen korjaus-, huolto- ja puhdistustöitä.
Vaarana sinkoutuvat osat moottorin käydessä - asiattomat sekä koti- ja muut eläimet on pidettävä loitolla vaara-alueelta.		Varo pyöriviä teria. Älä pidä kasiä tai jalkoja aukoissa koneen käydessä.
Käytä silmien- ja kuulonsuojaa.	Käytä suojakäsineita.	Suojaa kosteudelta.

Käytöohjeen symbolit

Uhkaava vaara tai vaarallinen tilanne. Näden ohjeiden laiminlyonti voi aiheuttaa vammoja tai aineellisia vahinkoja.
Tärkeitä ohjeita asianmukaista käytöä varten. Näiden ohjeiden laiminlyonti voi aiheuttaa hairiöita.
Käytäjan ohjeet. Nämä ohjeet auttavat sinua käytämaan kaikkia toimintoja parhaalla mahdollisella tavalla.
Asennus, käytö ja huolto. Tassā selitetaan tarkalleen, mitā sinun tulee tehdā.

Käyttoajat

Huomioi paikalliset märäykset.

Toimituksen osat

Tarkasta pakkauksen purkamisen jälkeen,

onko sen sisälto taydellinen
tai mahdolliset kuljetusvauriot

Esitā valitukset kauppiaalle, laitteen toimittajalle tai valmistajalle valittomasti. Jälkeenpän esitettyjä valituksia ei hyväksytä.

1esiasennettlaiteyksikkö
1 tukjalka-vasemmalla
1 tukjalka-oikealla
1akseli
2 pyoraa
2 pyörännavan kapselia
1 ruuvipussi
1 keräyssäkki (osaksi erikoistarpeet)

Käytötarkoitus

Oksasilppuri soveltuu vain yksityiskayttoän pihan ja puutarhan hoidossa.

Yksityisten pihojen ja puutarhojen hoidossa käytettävillā silppureilla tarkoitetaan sellaisia laitteita, joita ei käytetä julkisissa puistoissa, urheilukentillä eikä maa- ja metsätaloudessa.

Jäannösriskit

Myos märäystenmukaisessa käytössa voi, asianomaisten turvallisuusmaäräysten noudattamisesta huolimatta, jaäda jaannösriskejä, johtuen käytTOTarkoituksen märäämästä rakenteesta.

Jäannösriskejä voidaan vähentä huomioimalla "turvallisuusohjeet" ja "käytötarkoitus" sekä käytöohje.

Sormet ja kädet voivat loukkaantua, jos pane t katesi aukkoon ja osut terään.
- Sormet ja kädet voivat loukkaantua teramekanismin asennuksessa ja puhdistukssessa.
Loukkaantumisen vaara suppilosta sinkoutuvien oksien vuoksi.
Virran aiheuttamat vaarat, jos kaytatepaasianmukaisia sahköisla liitantäjohtoja.
Jannitetta johtaviin osiin koskeminen rakenteensahkoisten osien ollessa auki.
- Kuulohäiriöt pitkäikaisessa työskentelyssa ilman kuulonsuojaa.

Varotoimista huolimatta on olemassa lisaksi epäilmeisten jäännösriskien vaara.

Turvallinen työskently

Lue ja huomioi ennen tämän tuotteen käytöönottoa seuraavat ohjeet ja ammattiyhdistyksen antamat tapaturmantor-juntamaärakykset tai kulloisenkin maan voimassaolevat turvallisuusmaärakykset, voidaksesi suojella itseasi ja muita mahdollisila vammoilta.

Anna turvallisuusohjeet kaikkien laitetta käytävien luettavaksi.
Säilytä{name turvallisuusheet hyvin.
Varmuuskatkaisimella varustetty laite Automaattisella moottorijarrulla varustetty varmuuskatkaisin on asennetu laiteseen turvallisuuden vuoksi. Se esta moottorin paallekytkennan laiteen ollessa auki ja kaden joutumisen pyorivaan teraan.
Varmuuskatkaisijan korjaukset saa suorittaa vain laitteen valmistaja tai hänen mainitsemansa liikkeet.

• Tutustu laitteeseen käytöohjeen avulla ennen käyttoa.

• Älä kayta laitetta muihin kuin vain sille maärattyihin tarkoituksiin (katso kohtia kayttotarkoitus ja oksasilppurilla työskenteleminen).

• Seiso työskennellessäi aina tanakasti ja tasapainoisesti. Alä kurkottaudu eteenpän. Seiso samalla tasolla kuin laite, kunheit silputtavaa materiaialia laitteen sisään.

• Ole tarkkaavainen. Mieti mitä teet. Käytä työskennelssäjärkeä. Älä käytä laitetta, jos olet väsnyt.
  Käytä työssä suojalaseja, työkäsineita ja kuulonsuojaa.
  Käytä sopivia työvaatteita:

• ei valijiä vaatteita

• ei luistavia kenkä

• Laitteen käytäjä on vastuussa muiden käytöpaikan laheisyydessä oleskelevien turvallisuudesta.

• Alle 16-vuotiaat eivat saa käyttaa laitetta.
• Pida lapset loitolla laitteesta.
• Älä koskaan ota laitetta käytöön, kun sen lähellä on asiattomia henkilöitä.
• Alá jatā laitetta seisomaan ilman valvontaa.
• Pidä työalue järestyksessä! Epäjärestyksesta voi olla seurauksena tapaturmat.
• Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessa.
• Alä missään tapauksessa työnnä kattäsi täytö- tai ulosheittoaukkoon.
• Pida kasvot ja keho loitolla tayttoaukosta.
• Älä ylikuormita laitetta! Työskently sujuu parhainen ja turvallisimmin ilmoitetulla teholla.
• Käytä laitetta vain kaikkien suojavarusteiden ollessa oikein kiinnitetyina,alanda tee laitteseen muutoksia, jotka haittaavat turvallisuutta.
• Älä muuta moottorin kierroslukua, sillä kierrosluku säatäa turvallisen maksimityönopeuden ja suojaa moottoria ja kaikkia pyöriviä osia liikanopeuden aiheuttamilta vahingoilta.
• Älä käytä laitetta ilman tayttösuppiloa.
• Alä tee muutoksia laitteen osiin tai itse laitteeseen.
• Sulje laite ennen moottorin käynnistystä.
• Älä ruiskuta laitetta vedellä (sähkövirta aiheuttaa vaaroja). Älä jatā laitetta sateeseen seisomaan, alakä työskentele sateessa.
  Säilytä laitetta kuivassa paikassa. Pidä lapsista loitolla.
• Jotta voisit välttä sormien vammat, pidä teramekanismista (katso kuvaas sivulla 62) asennusja puhdustöiden aikana kiinni ja käytä suojakäsineita.

• Sammuta laite ja vedä virtapistoke pistorasiasta seuraavissa tapauksissa:

• korjaustoissä
  huolto- ja puhdistustoissä

• hairioiden poistossa
• kuljetuksessa
• teranvaihdossa
• laitteelta poistuttaessa (myös lyhytaikaisessa)

Tarkasta laitteen mahdolliset vauriot:

• Tarkasta huolellisesti ennen seuraavaa käytöä suojavarusteiden moitteeton ja tarkoituksenmukainen kunto.
• Tarkasta, ovatko osat vauroituneet tai epäkunnossa. Kaikkien osien on oltava oikein asennettuina ja taytettä kaikki edellytykset, jotta toiminta olisi moitteetonta.
  Vaurioituneet suojavarusteet ja osat on annettava hyväksytyn työpajan korjattavaksi tai vaihdettavaksi, ellei käytöohjeessa ole toisin ilmoitetti.
• Vauroituneet tai lukukelvottomat turvallisuusetiketak on korvattava uusilla.

Sahköosien turvallisuus

IEC 60245 (H 07 RN-F) mukainen liitäntäjohto, jonka johtimen poikkileikkaus on vähintään

1,5 mm² pituuden ollessa maks. 25 m
- 2,5 ~mm^2 pituuden ollessa yli 25 m

• Liitäntäjohtoen asennuksessa on huomioitava, etta johtoja ei litisteta, taivuteta eikä pistokeliitin ole marka.
• Käytä johtoa vain tarkoituksenmukaisiin toihin. Suojaa johto kuumuudelta, öljylä ja tervältä reunoilta. Älä vedä johdosta pistokkeen irrottamiseksi pistorasiasta.
• Tarkasta pidennysjohdon kunto säännöllisesti ja hanki uusi, mikäli se on vaurioitunut.
• Älä kaytä vialisia liitantäjohtoja.
• Käytäulkona vain tarkoituksenmukaisia sallittuja ja vastaavasti merkittyja pidennysjohtoja.
• Älä kaytä tilapäisia sahkoliitantöja.
• Älä missän tapauksessa ohita suojavarusteita tai ota niitä käytõstä.

Sahköisten osien sahkoliitanta tai korjaukset on annettava toimiluvan saaneen sahkömiehen tai meidan asiakaspalvelumme suoritettavaksi. Paikallisia märäyksia, erityisesti suojatoimenpiteita on noudatettava.
Laitteen muiden osien korjaukset on annettava valmistajan tai sen asiakspalvelun suoritettavaksi.
Käytä vain alkuperäisia varaosia ja lisāvarusteita. Muiden varaosien ja lisāvarusteiden käytto voi aiheuttaa käytäjälle vammoja. Valmistaja ei vastaa tällaisten varusteiden aiheuttamista vahingoista.

Käytöönotto

• Varmistu,etta laite on asennettu taydellisesti ja määräysten mukaisesti.
• Pystytä silppuri käyttoä varten vaakasuoralle ja tukevalle alustalle (kaatumisen vaara).
• Alä pystytä laitetta kivetylle tai soratulle maaperälle.

• Käytä laitetta vain ulkona. Pida etäisyys (vähintään 2 m) seinastä ja muista jäykistä kohteista.
  Tarkasta ennen jokaista käyttoa:

• Iiitantäjohtoen viat (halkeamat, villot y.m.)
  Alä kayta vialisia johtoja!

• laitteen mahdolliset vauriot (katso kohtaa "Turvallinen työskently")
  ovatko ruuvit hyvin kiinnitettyina

Verkkoliitanta

• Vertaa laitteen typpikilpeen merkittyä jannitettä verkkojännitteeseen ja liita laite vastaavaan ja maäräystemukaiseen pistorasiaan.
  Käytä pidennysjohtoa, Jonka poikkileikkaus on riittävää.

Varoke:

2000 W	→ 16 A
2400 W	→ 16 A HIDAS
2400 W	→ 16 A HIDAS

Verkkoimpedanssii

Epäsuotuisten verkko-olosuheiden vallitessa voi laitteen käynistyksessä ilmaantua lyhytaikaista jännitteen vähennystä, joka saattaa Haitata muiden laitteiden toimintaa (esim. lampun lepatusta).

Häiriöitä ei ole odotettavissa, kun noudatetaan taulukossa mainittuja maksimaalisia verkkoimpedansseja.

Tehonotto P1 (W)	Verkkoimpedanssi Zmax (Ω)
2000	0,25
2400 - 2500	0,24

Kännistys

Paina vihreaa painiketta "I".

Sahkokatkoksen aikana laite kytkeytyy automaattisesti pois paalta (nollajannitelaukaisija). Uudelleen kaynnistamista varten paina jalleen vihreaa painiketta.

Sammutus

Voit sammuttaa laitteen painamalla punaista "0"-painiketta.

Moottorin sujoaus

Moottori on varustetu suojakytkimellä, joka sammuttaa
moottorin ylikuormituksesta itsetoimivasti. Moottori
voidaan käynistää jälleen jaähtymisajan (n. 5 min.)
kuluttua. Paina jälleen vihreaa painiketta.

(1) Oksasilppurilla työskently

• Seiso aina laitteen sivulla tai sen takana. Älä seiso ulosheittoaukon edessä.

• Alä missän tapauksessa työnnä kattäsi taytö- tai ulosheittoaukkoon.

• Pidä kasvot ja keho loitolla taytöaukosta.

• Älä vie käsia, muita kehonosia tai vaatteita tayttöputken tai ulosheitkanavan sisään tai muiden likkuvien osien lahelle.

Tarkasta ennen laitteen käynistysta, etta taytösuppiloon ei ole jaanyt pilkottuja oksanjatteita.

• Äla kallista laitetta moottorin kaydessä.

Täytössä on huomioitava, etta tayttosuppiloon ei laiteta metalliosia, kivia, pulloja tai muita kasittelykelvottomia esineita.

• Jos taytösuppilon joutuu vieraita esineitä tai laitteesta alkaa kuulua epätavallisia aänia tai se alkaa täristä, laite on sammutettava heti ja seisautettava.

Vedä verkkopistoke irti ja huomioi seuraavat kohdat: - tutki vauriot

• vaihda tai korjaa vialiset osat
  tarkasta laite ja kirstä lystyneet osat

Et saa korjata laitetta itse, ellet ole sihen oikeutetu.

Mitä voidaan silputa?

Kyllä:

• Kotitaloudesta ja pihapuutarhasta tulleita organisia jätteitä esim. pensaiden ja puiden oksia, kuihtuneita kasveja, keittiön jätteitä.

Ei:

• Lasia, metallia, muovia, muovipusseja, kivia, kangaspalasia, multaisia juuria, ruoan-, kalan- ja lihanjatteita.

Erityisiä huomautuksia silppuamista varten:

• Silppua puiden oksat jahaarat pian leikkauksen jälkeen

• namä aineet kovettuvat kuivuessaan, joten suurin käsittelykelpoinen oksien halkaisija pienenee.

• Poista hyvin oksaisista oksista liialisethaarat.

Hyvin vesipitoisten, liimautuvien piha-tai keittlojäännösten silppuamisessa

• tayta suppiloon vuoronperaan em. aineita ja puunoksia, jotta laite ei tutkeutuisi.

• Ää anna silputun materiaalin kasautua liian korkealle ulosheittoaukon alle. Tästä voisi olla seurauktensa, etta jo silputtu materiaali tutkeaa ulosheittkanavan ja materiaali saattaa iskeytyä tälloin takaisin täytöaukosta.

• Jos laite tutkeutuu, puhdista taytöaukko ja ulosheit tokanava. Kytke tatä ennen ensiki moottori pois paälta ja irrota verkkopistoke.
  Huomioi, etta noudat laitettasi vastaavaa maksimaalista kasittelykelpoista oksien halkaisijaa (katso sivua 64).

• Terämekanismi vetäa silputtavan aineen suureksi osaksi itse sisään.
  Välta suurempien oksien aiheuttamaa moottorin ylikuormitusta ja lukkiutumista vetamalla oksaa aina takaisin.
  Laitteen ylikuormittuessa moottorinsuojaktykimellavarustetu kytkin sammuttaa laitteen itsetoimivasti.

• káynnista silppuri jälleen n. 5 min. kuluttua.

• jos laite ei käynnisty tämän ajan jälkeen, katso kohtaa "Mahdolliset hairiöt".

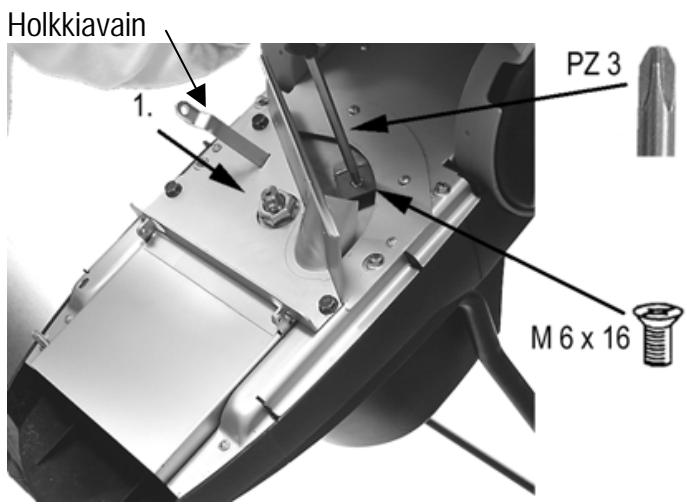

Teränvaihto

Vedä virtapistoke irti ennen teränvaihtoa.

Sormet ja kädet voivat loukkaantua teramekanismia käsitetäessä. Käytä suojakäsiniitä.
Kiinnitā teramekanismi holkkiavaimella.

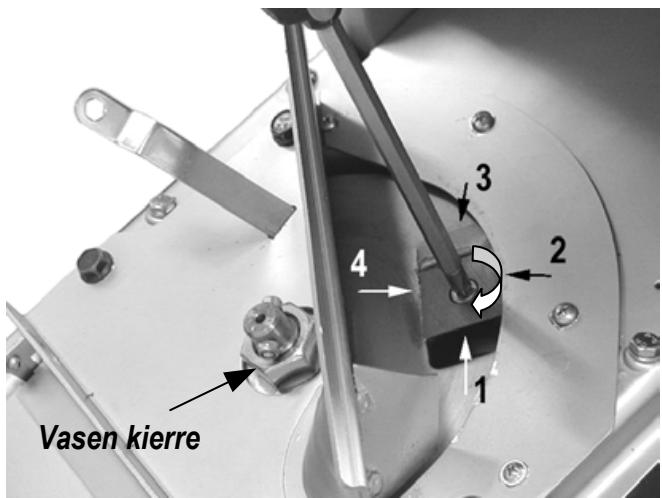

Huonontunut leikkausteho:

Yksi terän leikkaava sivu tylsä

Ota kayttamatön teransivu kayttoon kaantamalla terä.

Kaikki leikkaavat sivut tylsiä

uusi teräsarja (til.-nro 382068)

Huolto ja hoito

Vedä virtapistoke irti ennen huolto- ja puhdistustöitä.

Kun huollat leikkuuteria, ota huomioon, etta käynnistysmekanismi saattaa viel käydà, vaikka moottori ei kävisikaan paalyskannen lukituksen estämä.

Käytä suojakäsineita.

Okasilppuria ei yleensa tarvitse huoltaa.

Jotta laite sailyttäisi arvonsa ja kestäisi kauan on huomoitava seuraava:

puhdista laite käytön jälkeen sisä- jaulkopuolelta.

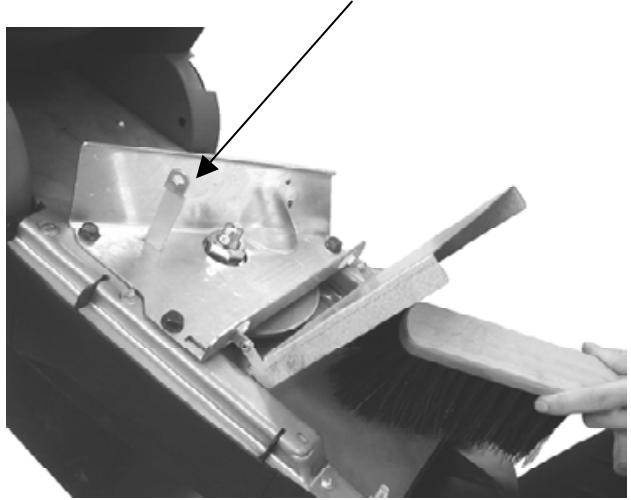

Kiinnitā teramekanismi holkiavaimella.

• Käsitte metalliosat jokaisen käytön jälkeen korroosiota estavällä, ympäristöä suojelevalla, biologisesti hajoavalla öljysuihkeella.

Takuuehdot

• Myönnämme laitteelle 2 vuoden takuun, joka alkaa laitteen kauppiaan varastosta toimituksen jälkeen ja se kattaa materiaali- tai valmistusvirheiden aiheuttamat viat.
  Vahingot, jotka johtuvat epaasialisesta käsittelysta tai siitä, että palautettuja laitteita ei ole pakattu riittävasti tai että kayttöohjetta ei ole noudatetu, eivat kuulu takuuoikeuksien piirin edes takuaikanakaan.
• Virheelliset osat tulee lahettä tehtaallemme postimaksu-tai rahtivapaasti. Valmistajan paatettavaksi jää, toimittaako se ilmaiset varaosat.
• Takuu ei koske terien, terien kiinnitysosien, vastaterien ja juoksupyörien.
• Syntyvät takuutyöt suorittaa valmistaja. Vian korjaamiseen saa käyttaa toista yritystä vain nimenomaisella luvallamme.
• Takuu on voimassa vain, kun käytetaän alkuperäisia varaosia.
• Pidätämme oikeuden muutoksiin, jotka palvelevat teknistä edistystä.

Varaosat

Katso varaosia varaosapiirustuksesta.

Varaosien tilaaminen:

• Varaosat tilataan valmistajalta.

• Tilauksessa tarvittavat tiedot:

• laitteen vär (kotelo-osia tilattaessa)
  -varaosa-nro

• tilauksen kappalemäärä
• silppurimalli
  typppi

Esimerkki:

oranssi, 382032, 1, malli 2000, AH 301

Mahdolliset Häiriöt

Häiriö	Mahdollinen syy	Korjaus
Moottori ei käynnisty	- Verkkojännite puuttuu - Liitäntäjohto viallinen - Rungon yläpää värärin suljettu (varmuusirtikytkin lauennut)	- Tarkasta varoke - tai anna tarkastettavaksi (sähkömies) - Sulje ja ruuvaa rungon yläpää oikein kiinni, poista mahdoliset epäpuhtaudet
Moottori hurisee, mutta ei käynnisty	- Terämekanismi lukkiutunut - Kondensaattori viallinen	- Sammuta laite, vedä virtapistoke irti ja puhdista laite sisälta - Vie laite asiakspalvelun korjattavaksi
Moottori käynnistyy, lukkiutuu kuitenkin jo pienestä kuormituksesta ja sammuu moottorin-suojakytkimestä	- Pidennysjohto liian pitkä tai sen poikkileikkaus liian pieni. - Pistorasia liian kaukana paällitännastä ja liitäntäjohndon poikkileikkaus liian pieni.	Pidennyjohto saa olla vähintään 1,5 mm2, enintään 25 m pitkä. Pidemman johdon poikkileikkausken tulee olla vähintään 2,5 mm2.
Leikkausteho huonontunut	Terä tylsnyt	Terä on vaihettava (katso s. 62)

Tekniset tiedot

Malli	2000	2400	2500
Tyyppi	AH 301	AH 300	AH 300
Moottori	vaivtovirtamoottori 230 V, 50 Hz, automaattinen moottorijarru
Moottorin teho P1 S 6 - 40 %	2000 W	2400 W	2500 W
Virranotto I	9,3 A	10,5 A	11,3 A
Kierrosluku N		2800 min-1
Käynnistys-/katkaisu	moottorinsuojakykimellä, sähköisellä varmuusirtikytkimellä, nollajännitelaukaisijalla
kytkin varustettu
Paino	22,5 kg	23,5 kg	23,5 kg
Äänen painetaso LPA (mitatu direktiivin 2000/14/EY mukaisesti)		92 dB (A)
Mitatu äänen tehtosao LWA		102 dB (A)
(mitatu direktiivin 2000/14/EY mukaisesti)
Taattu äänen tehtosao LWA		103 dB (A)
(mitatu direktiivin 2000/14/EY mukaisesti)
Suurin käsittelykelpoinen oksan halkaisija	40 mm	45 mm	45 mm
(pätee vain juuri leikatuille oksille)

Säilytettävä tulevaa käytlö varten.
