BEDIENUNGSANLEITUNG TOPLINE 2500 ATIKA

Bedienungsanleitung und Ersatzeile

ATIKA GmbH & Co. KG, Schinkelstraße 97, D-59227 Ahlen

D erklaren in alleiniger Verantwortung, dass die Produkte Gartenhacksler Typ AH 300 und 301

auf die sich diese Erklärung bezieht, den einschlädigen grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinien 98/37/EG, sowie den Anforderungen der anderen einschlädigen Richtlinien

Sie dürfen das Gerät nicht in Betrieb gehen, bevor Sie diese Bedienungsanleitung gelesen, alle angegebenen Hinweise beachtet und das Gerät wie beschrieben montiert haben.

Anleitung für künftige Verwendungen aufbewahren.

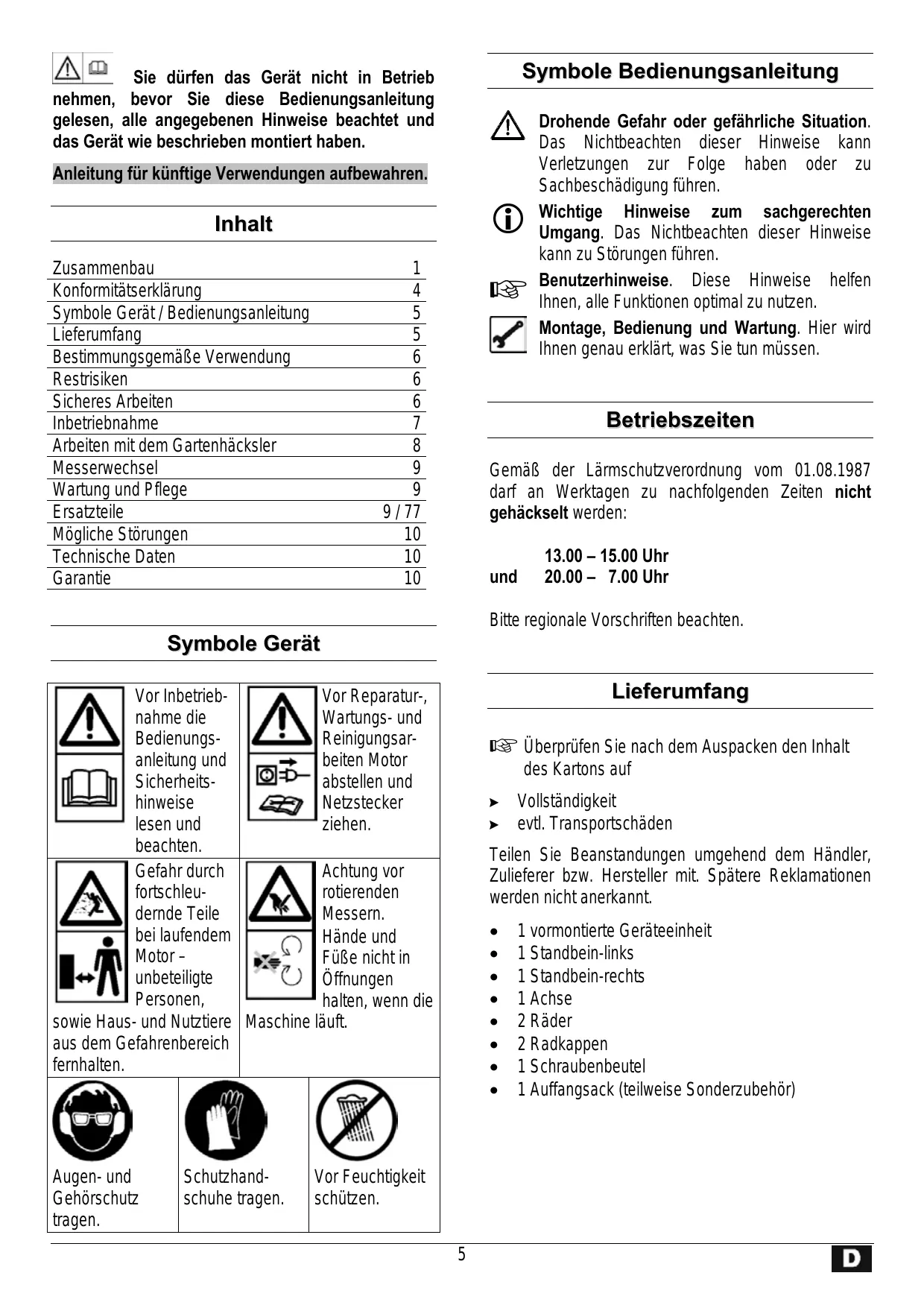

Inhalt

Zusammenbau	1
Konformitätserkläragung	4
Symbole Gerät / Bedienungsanleitung	5
Lieferumfang	5
Bestimmungsgemäße Verwendung	6
Restrisiken	6
Sicheres Arbeiten	6
Inbetriebnahme	7
Arbeiten mit dem Gartenhäcksler	8
Messerwechsel	9
Wartung und Pflege	9
Ersatzteile	9/77
Mögliche Störungen	10
Technische Daten	10
Garantie	10

Symbole Gerät

Vor Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise lessen und beachten.

Gefahr durch fortschleudende Teile bei laufendem Motor - unbeteiligte Personen,

sowie Haus- und Nutztiere aus dem Gefahrenbereich fernhalten.

Vor Reparatur-, Wartungs- und Reinigungsrbeiten Motor abstellen und Netzsteckerziehen.

Achtung vor rotierenden Messern.
Hande und FueBe nicht in
Öffnungen halten, wenn die

Maschine lauft.

Augen- und Gehorschutztragen.

Schutzhand-schuhe trag.

Vor Feuchtigkeit schützen.

Symbole Bedienungsanleitung

Drohende Gefahr oder gefährliche Situation. Das Nichtbeachten dieser Hinweise kann Verletzungen zur Folge haben oder zu Sachbeschädigung führen.

Wichtige Hinweise zum sachgerechten Umgang. Das Nichtbeachten dieser Hinweise kann zu Störungen führen.

Benutzerhinweise. Diese Hinweise halten Ihnen, alle Funktionen optimal zu nutzen.

Montage, Bedienung und Wartung. Hier wird Ihnen genau erklart, was Sie tun,müssen.

Betriebszeiten

Gemäß der Lärmschutzverordnung vom 01.08.1987 darf an Werktagen zu nachfolgenden Zeiten nicht gehäckselt werden:

13.00 - 15.00 Uhr

und 20.00 - 7.00 Uhr

Bitte regionale Vorschriften beachten.

Lieferumfang

Überprüfen Sie nach dem Auspacken den Inhalt des Kartons auf

Vollständigkeit

evtl. Transportschäden

Teilen Sie Beanstandungen umgehend dem Handler, Zulieferer bzw. Hersteller mit. Spätere Reklamationen werden nicht anerkannt.

1 vormontierte Geräteinheit
1 Standbein-links
1 Standbein-rechts
- 1 Achse
2Rader
2 Radkappen
1 Schraubenbeutel
1 Auffangsack (teilweise Sonderzubehr)

Bestimmungsgemäß Verwendung

Der Gartenhacksler ist nur für die private Nutzung im Haus- und Hobbygarten geeignet.

Als Häcksler für den privaten Haus- und Hobbygarten werden solche Geräte angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft eingesetzt werden.

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlädigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszeck bestimmten Konstruktion noch Restrisiken bestehen.

Restrisiken können minimiert werden, wenn die "Sicherheitshinweise" und die "Bestimmungsgemäß Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.

• Verletzungsgefahr der Finger und Hande, wenn Sie mit der Hand durch eine Öffnung greifen und an das Messerwerk gelangen.
• Verletzungsgefahr der Finger und Höhe bei Montage- und Reinigungsrarbeiten am Messerwerk.
• Verletzung durch weggeschleudertes Häckselgut im Bereich des Trichters.
  Gefährung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Berührung spannungsfährender Teile bei geöffnete elektrischen Bauteilen.
• Beeinträchtigung des Gehörs bei länger undauernden Arbeiten ohne Gehorschutz.

Des weiteren können betrz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

Sicheres Arbeiten

! Lesen und beachten Sie vor Inbetriebnahme.
deses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gultigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Geben Sie die Sicherheitshinweise an alle Personen weiter, die mit der Maschine arbeiten.
Bewahren Sie diese Sicherheitshinweise gut auf.

Gerät mit Sicherheitsabschaltung
Die anerobnahme Sicherheitsabsch

Die angebrachte Sicherheitsabschaltung mit automatischer Motorbremse dient ihrer Sicherheit. Sie verhindert, dass sich bei geöffnetem Gerät der Motor einschalten laßt, und dass Sie mit der Hand in das rotierende Messerwerk gelangen können.

! Reparaturen an der Sicherheitsabschaltung haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

• Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut.
• Benützen Sie das Gerät nicht für Zwecke, für das es nicht bestimmt ist (siehe Bestimmungsgemäß Verwendung und Arbeiten mit dem Gartenhäcksler).
• Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Strecken Sie sich nicht vor. Stehen Sie beim Einwerfen des Häckselgutes auf gleicher Ebene mit dem Gerät.
• Seien Sie aufmerksam. Achten Sie darauf, was Sietun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie mäde sind.
• Tragen Sie beim Arbeitsen Schutzbrille, Arbeitshandschuhe und Gehorschutz.
  Tragen Sie geeignete Arbeitskleidung:

-keineweiteKleidung
- rutschfestes Schuhwerk

• Der Bedienende ist im Arbeitsbereich der Maschine gegenüber Dritten verantwortlich.
• Kinder und Jugendliche unter 16 Jahren dürfen das Gerät nicht bedienen.
• Kinder vom Gerät fernhalten.
• Sezten Sie das Gerät niemals ein, während unbeteiligte Personen in der Nähe sind.
• Lassen Sie das Gerät nie unbeaufsichtigt.
• Halten Sie ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.
• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfūllöffnung fern.
• Überlasten Sie das Gerät nicht! Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen undändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen kann.
• Andern Sie nicht die Drehzahl des Motors, Denn diese regelt die sichere maximale Arbeitsgeschwindigkeit und schützt den Motor und alle sich drehende Teile vor Schaden durch übermäßige Geschwindigkeit.

Das Gerät nicht ohne Einfülltrichter betreiben.
Das Gerät bzw. Teile des Gerätes nicht verändern.
Vor Einschalten des Motors das Gerät schreiben.
Das Gerät nicht mit Wasser abspritzen. (Gefahrenquelle elektrischer Strom).
Gerät nicht im Regen stehen während bei Regen arbeiten.
- Nur an einem trockenen Ort außerhalb der Reichweite von Kindern aufbewahren.
Um Verletzungsgefahr für die Finger auszuschreiben, bei Montage- und Reinigungsrarbeiten das Messerwerk (siehe Abb. Seite 9) festhalten und Schutzhandschuhe/TRagen.
- Schalten Sie die Maschine ab undziehen Sie den Netzstecker aus der Steckdose bei:

• Reparaturbeiten
  Wartungs- und Reinigungsrarbeiten
• Beseitigung von Störungen
  Transport
• Messerwechsel

• Verlassen (auch bei kurzzeitigen Unterbrechungen)

• Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch des Gerätes mussen Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob Teile beschädigt oder defect sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfrei Betrieb sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, sowie it nichts andes in der Gebrausanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsauf-kleber sind zu ersetzen.

Elektrische Sicherheit

Ausführung der Anschlussleitung nach IEC 60245 (H 07 RN-F) mit einem Aderquerschnitt von mindestens

1,5 mm² bei Kabellänge bis 25 m
2,5 mm² bei Kabellange über 25 m

• Beim Verlegen der Anschlussleitungen darauf achten, dass sie nicht gequetscht, geknicht und die Steckverbindung nicht naß wird.

• Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Verwenden Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen.

• Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie sie, wenn sie beschädigt sind.

• Verwenden Sie keine defekten Anschlussleitungen.
• Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
  Keine provisorischen Elektroanschluss einsetzen.
  Schutzeinrichtungen niemals überbrücken oder außer Betrieb setzen.

Der Elektroanschluss bzw. Reparaturen an elektrischen Teilen der Maschine hat durch eine konzessionierte Elektrofachkraft oder eine unserer Kundendienststellen zu erfolgen. Ortliche Vorschriften insbesondere hinsichtlich der Schutzmaßnahmen sind zu beachten.
Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.
Nur Originalersatz- und Zubehorbehörteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Inbetriebnahme

• Vergewissern Sie sich, dass das Gerät komplett und vorschäftsmäßig montiert ist.
• Stellen Sie den Häcksler zum Gebrauch auf waagerechten und festen Untergrund (Kippgefahr).
  Das Gerät nicht auf geplasterten oder geschotterten Boden stellen.
• Benutzen Sie das Gerät nur im Freien. Halten Sie Abstand (mindestens 2 m) von einer Wand oder einem anderen starren Gegenstand.
• Überprüfen Sie vor jedem Gebrauch: die Anschlussleitungen auf defekte Stellen (Risse, Schnitte o. dgl.)

verwenden Sie keine defekten Leitungen

das Gerät auf eventuelle Beschädigungen (s. Sicheres Arbeiten)
ob alle Schrauben fest angezogen sind

Netzanschluß

• Vergleichen Sie die auf dem Gerätotypenschild angegebene Spannung mit der Netzspannung und schließen Sie das Gerät an die entsprechende und vorschrifsmäßige Steckdose an.

• Verwenden Sie Verlängerungskabel mit ausreichendem Querschnitt

• Absicherung:

			nur England / Schweiz
2000 W	16 A		13 A träge
2400 W	16 A träge		13 A träge
2500 W	16 A träge		13 A träge

Netzimpedanz

Bei umgünstigen Netzbedingungen kann es während des Einschaltvorganges des Gerätes zu kurzzeitigen Spannungsabsenkungen kommt, die andere Geräte beeinträchtigen können (z. B. Flackern einer Lampe).

Es sind keine Störungen zu erwarten, wenn die in der Tabelle angegebenen maximalen Netzimpedanzen eingehalten werden.

Leistungsaufnahme P1 (W)	Netzimpedanz Zmax(Ω)
2000	0,25
2400 - 2500	0,24

Einschalten

Drucken Sie den grünen Knopf, I.

Bei Stromausfall schaltet das Gerät automatisch ab (Nullspannungsauslöser). Zum Wiedereinschalten erneut den grünen Knopf drücken.

Ausschalten

Sie können das Gerät ausschalten, indem Sie auf den roten Knopf „0" drücken.

Motorschutz

Der Motor ist mit einem Schutzschalter ausgerüstet und schaltet bei Überlastung selbsttätig ab. Der Motor kann nach einer Abkuhlpause (ca. 5 min.) wieder eingeschaltet werden. Drücken Sie dazu erneut den grünen Knopf.

Arbeiten mit dem Gartenhäcksler

• Nehmen Sie eine Arbeitsstellung ein, die sich seitlich oder hinter dem Gerät befindet. Niemals im Bereich der Auswurföffnung stehen.
• Niemals in die Einfüll- oder Auswurföffnung greifen.
• Halten Sie Gesicht und Körper von der Einfüllöffnung fern.
• Bringen Sie Höhe, andere Körperteile und Kleidung nicht in das Einfüllrohr, Auswurfkanal oder in die Höhe von anderen beweglichen Teilen.
• Vor Einschalten des Gerätes überprüfen, ob keine Häckselreste im Einfülltrichter sind.
• Kippen Sie das Gerät nicht bei laufendem Motor.

• Beim Fullen darauf auf achten, dass keine Metallstücke, Steine, Flaschen oder andere nicht zu verarbeitende Gegenstände in den Einfülltrichter gelangen.

• Gelangen fremde Gegenstände in den Einfülltrichter oder das Gerät fängt an außergewöhnliche Gerausche oder Vibrationen zu machen, das Gerät sofort ausschalten und zum Stillstand kommt lessen. Netzsteckerziehen und folgende Punkteder durchführren:

• inspizieren Sie den Schaden

• ersetzen oder reparieren Sie beschädigte Teile
• überprüfen Sie das Gerät undziehen Sie lockere Teile fest

Sied dürfen das Gerät nicht reparieren, wenn Sie dazu nicht berechtigt sind

Was kann ich häckseln?

Ja:

• organische Abfälle aus Haushalt und Garten z. B. Hecken- und Baumschnitt, verblühte Blumen, Kuchenabfälle

Nein:

• Glas, Metallteile, Kunststoffe, Plastiktüten, Steine, Stoffabfälle, Wurzeln mit Erdreich, Speise-, Fisch- und Fleischabfälle

Besondere Hinweise zum Häckslen:

• Häckseln Sie die Äste, Zweige und Holzer kurz nach dem Schneiden
  -这意味着 Häckselgut wird bei Austrocknung sehr hart, der maximal zu verarbeitende Astdurchmesser wird hierdurch geringer.
• Entfernen Sie Seitentriebe bei stärker verzweigten Åsten.
• Verarbeiten von stark Wasserhaltigen, zum Verkleben neigenden Garten- bzw. Kuchenabfallen - diese abwechselnd mit holzigem Häckselgut zerkleinern, um eine Verstopfung im Gerät zu vermeiden.
  Das gehäckselte Gut im Bereich der Auswurföffnung nicht zu hoch anwachsenen setzen. Dies kann zur Folge haben, dass bereits Gehäckseltes den Auswurfkanal verstopt. Dadurch kann es zu einem Rückschlag des Materials durch die Einfūlöffung kommt.
• Reinigen Sie die Einfūlöffnung und den Auswurfkanal, wenn das Gerät verstopt ist. Schalten Sie hierfür zuerst den Motor aus undziehen Sie den Netzstecker.
• Beachten Sie, dass der Ihrhem Gerät entsprechende maximal zu verarbeitende Astdurchmesser eingehalten wird (s. Seite 10).
  Das Messerwerkzieht das Häckselgut weltgehend selbständig ein.

• Vermeiden Sie ein Überlasten und Blockieren des Motors bei stärkeren Åsten durch öfteres zurückziehen des Astes.

• Beim Überlasten des Gerätes schaltet der mit einem Motorschutzschalter ausgestattete Schalter selbständig ab

• schalten Sie den Häcksler nach ca. 5 min. erneut ein

• laßt sich das Gerät nach dieser Wartzeit nicht einschalten, sehen Sie unter Punkt „Mögliche Störungen" nach.

Messerwechsel

Vor dem Messerwechsel Netzsteckerziehen.

Verletzungsgefahr der Finger und Höhe bei Arbeiten am Messerwerk. Schutzhandschuhe(TR)lagen.

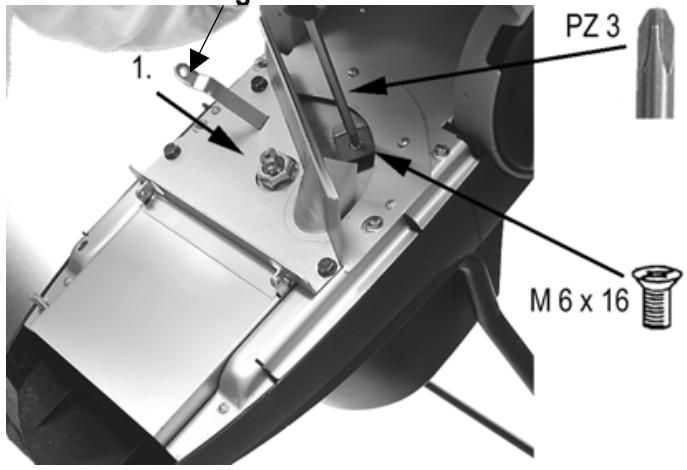

Messerwerk mit Ringschluss festsetzen.

Verminderte Schnittleistung:

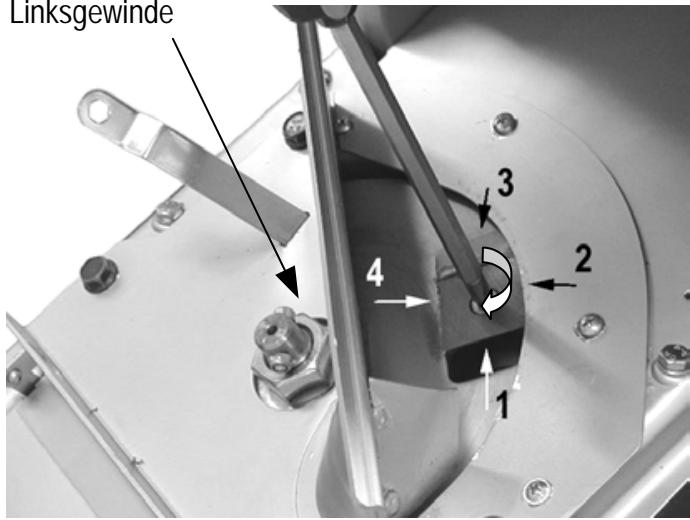

eine Messerschneide stumpf

Einsatz einer unbenutzten Schneide durch Wenden

Ringschlussel

Linksgewinde

alle Messerschneiden stumpf

neuer Messersatz (Bestell-Nr. 382068)

Wartung und Pflege

Vor Wartungs- und Reinigungsrarbeiten Netzsteckerziehen.

Berücksichtigten Sie bei Wartung des Schneidwerkzeuges, dass diesen durch den Startmechanismus immer noch laufen kann, selbst wenn der Motor durch die Verriegelung der Abdeckung nicht lauft.

Schutzhandschuheragen.

Der Gartenhacksler ist weltgehend wartungsfrei.

① Zur Welterhaltung und einer langen

Lebensdauer Nachstehendes beachten:

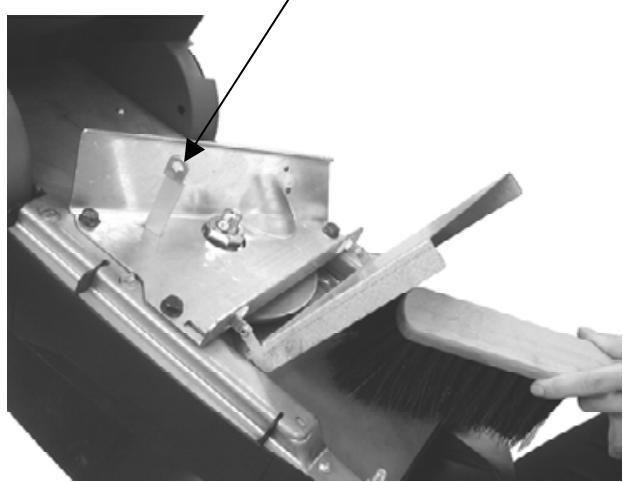

• nach dem Häckseln das Gerätinnen und außen reinigen.

Messerwerk mit Ringschlüssel festsetzen.

• Blanke Metallteile nach jedem Gebrauch zum Schutz gegen Korrosion mit einem umweltschonenden, biologisch abbaubaren Spruhol behandeln.

Ersatzteile

Entnehmen Sie die Ersatzteile der Zeichnung.

Ersatzteile bestellen:

• Bezugsquelle ist der Hersteller

• erforderliche Angaben bei der Bestellung:

Farbe des Gerätes (nur bei Gehauseteilen)
- Ersatzteil - Nr.
- gewünschte Stückzahl
Gartenhacksler - Modell
Typ des Gartenhackslers

Beispiel: orange, 382032, 1, Modell 2000, AH 301

Mögliche Störungen

Störung	mögliche Ursache	Beseitigung
Motor lauft nicht an	- Netzspannung fehl - Anschlußkabel defekt - Gehäuseoberteil nicht richtig verschlossen (Sicherheitsabschaltung ist ausgelöst)	- Absicherung überprüfen - überprüfen{lassen (Elektrofachmann) - Gehäuseoberteil richtig verschreiben und verschrauben, evtl. Verunreinigung entfernen
Motor brummrt, lauft aber nicht an	- Messerwerk blockiert - Kondensator defekt	- Gerät abschalten, Netzstecker ziehen und Gerät voninnen reinigen - Gerät zur Reparatur an Hersteller bzw. an von ihm benannte Firma
Gerät lauft an, blockiert jeder bei geringer Be-lastung und schaltet über Motorschutzschalter ab	Verlägerungskabel zu lang oder zu kleiner Querschnitt. Steckdose zuweit vom Hauptanschluss entfernt und zu kleiner Querschnitt der Anschlussleitung.	Verlägerungskabel mindestens 1,5 mm2, maximal 25 m lang. Bei längerem Kabel Querschnitt mindestens 2,5 mm2.
Verminderte Schnittleistung	Messer stumpf	Messerwechsel (siehe S. 9)

Technische Daten

Modell	2000	2400	2500
Typ	AH 301	AH 300	AH 300
Motor	Wechselstrommotor 230 V, 50 Hz, mit automatischer Motorbremse
Motorleistung P1 S 6 - 40 %	2000 W	2400 W	2500 W
Stromaufnahme I	9,3 A	10,5 A	11,3 A
Drehzahl N		2800 min-1
Ein-/Ausschalter mit	Motorschutzschalter, elektrischer Sicherheitsabschaltung,Nullspannungsauslöser
Gewicht	22,5 kg	23,5 kg	23,5 kg
Schalldruckpegel LPA*		92 dB (A)
Gemessener Schallleistungspegel LwA*		102 dB (A)
Garantierter Schalleistungspegel LwA*		103 dB (A)
max. zu verarbeitender Astdurchmesser(gilt nur für frischen Holzschmitt)	40 mm	45 mm	45 mm

• gemessen nach Richtlinie 2000/14/EG

Garantie

• Wir übernehmen 2 Jahre Garantie ab Lieferung des Gerätes vom Lager des Handlers, und bzw für Mängel, die durch Material- bzw. Fabrikationsfehler aufgetreten sind.
• Für Schäden, die durch unsachgemäß Behandlung oder unzureichende Verpackung beim Rücktransport der Geräte bzw. Nichtbeachtung der Bedienungsanleitung entstehen, sind Garantieansprüche ausgeschlossen.
• Fehlerhafte Teile sind unserem Werk porto- bzw. frachtfrei einzuschicken. Die Entscheidung auf kostenlose Ersatzteillieferung obliegt uns.
  Die Garantie erstreckt sich nicht auf den normalen VerschleB von Messern, Messerbefestigungsteilen, Gegenmesser und Laufrädern.
• Anfallende Garantiarbeiten werden von uns ausgeführrt. Es besteht unserer ausdrücklichen Genehmigung, die Behebung des Schadens von einer anderen Firma vornehmen zu halten.
• Nur bei Verwendung von Original-Ersatzteilen leisten wir Garantie.
• Änderungen, die dem technischen Fortschritt dieren, behalten wir uns vor.

Contents

Ogen beschermen en gehoorbescherming dragen.

Verder können er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Schinkelstraße 97, D-59227 Ahlen

prohlasujesevsoidpovednosti,zevyrobek

zahradni drtic typ AH 300 a AH 301

na ktery se vztahuje toto prohlaseni, odpovidaprislu-snym zakladnim bezpecnostnim a zdravotnim podminkam smernice 98/37 EG, jakoz i podminkam dal'sich prislu-snych smernic

89/336/EWG, 73/23/EWG, 2000/14/EG

A. Pollmeier, Geschäftsführung

Symboly na pristroji

Anleitung für künftige Verwendungen aufbewahren.

Schinkelstraße 97, D-59227 Ahlen • Postfach 21 64, D-59209 Ahlen

Telefon [phone] / 8 92-0 • Telefax +49 (0) 23 82 / 8 18 12

E-mail: [e-mail] • Internet: www.atika.de
