BRUKSANVISNING TOPLINE 2500 ATIKA

Bruksanvisning och reservdilar

intygar med ensamansvar att nedanstäende produit, Trädgårdskvarn AH 300 och AH 301

for vilket delta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfreskrifter enligt EG-norm 98/37/EG, somt uppyller kraven enligt ovriga gallnade EG-normer

Förvara bruksanvisingen väl.

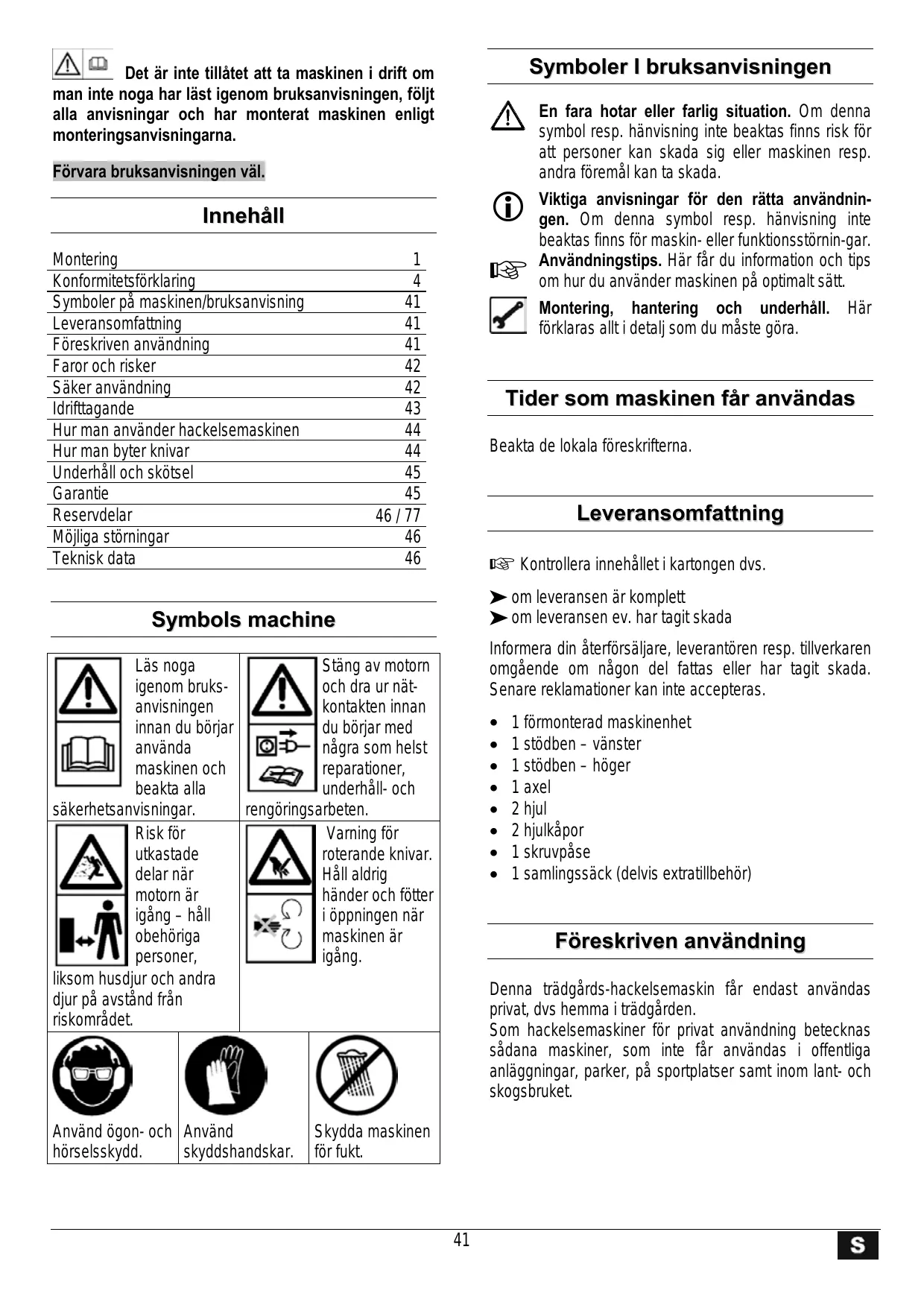

Innehåll

Montering	1
Konformitetsförklaring	4
Symboler på maskinen/bruksanvisning	41
Leveransomfattning	41
Foreskriven användning	41
Faror och risker	42
Säker användning	42
Idriftagande	43
Hur man använder hackelsemaskinen	44
Hur man byter knivar	44
Underhäll och skötsel	45
Garantie	45
Reservdelar	46 / 77
Möjlga störningar	46
Teknisk data	46

Symbols machine

Läs noga
igenom braks
anvisningen
innan du börjar
använda
maskinen och
beakta alla

sakerhetsanvisningar.

Risk for utkastade delar narn motorn ar igang -hall obehoriga personer,

liksomhusdjur och andradjurpàavstandrānriskområdet.

Använd ögon- och hörselsskydd.

Stäng av motorn och dra ur nat-kontakten innan du börjar med nagra som helst reparationer, underhäll- och arbeten.

Varning for roterande knivar. Hall aldrig hander och fotter i oppningen nar maskinen ar igang.

Skydda maskinen for fukt.

Symboler I bruksanvisningen

En fara hotar uller farlig situation. Om denna symbol resp.hanvisning inte beaktas finns risk for att personer kan skada sig uller maskinen resp. andra foremal kan ta skada.

Viktiga anvisningar for den rätta användningsen. Omenna symbol resp. Hanvisning inte beaktas finns for maskin-ller Funktionstörnin-gar. Användningssticks. Har fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhäll. Här forklaras allt i detalj som du mäste göra.

Tider som maskinen fär användas

Beakta de lokala foreskrifterna.

Leveransomfattning

Kontrollera innehallet i kartongen dvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

Informera din Återförsäljare, leverantoren resp. tillverkaren omgående om nagon del fattas eller har tagit skada. Senare reklamationer kan inte accepteras.

1 formonterad maskinenhet
1 stödben - vänster
1 stödben - höger
1axel
- 2 hjul
2 hjulkapor
1 skruvpase
1 samlingssack (delvis extratillbehör)

Foreskriven anecdarning

Denna tradgårds-hackelsemaskin fär endast användas privat, dvs hemma i tradgården.

Som hackelsemaskiner for privat använding betecknas sādana maskiner, som inte fär användas i öffentliga anlaggningar, parker, på sportplatser samt inom lant- och skogsbruket.

Faror och risker

Även om man använder maskinen på foreskrivet satt och beaktar alla sakerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i forsta hand reducera genom att i detalj folja alla anvisningar i avsnittent Foreskriven anvandning" och,Sakerhetsanvisningar", Darutover bør man vara extra forsiktig vad det galler foljande risker:

• Risk att skada händer och fingrar om man går ner med handen i nagon öppning ochkommen i kontakt med knivarna.
• Risk att skada händern och fingrar i samband med att man monterar eller rengör knivarna.
• Risk att skadas genom att hackelsematerial slungas i vig i området kring,tratten.
• Risk att skada sig genom strom om man anvander bristfälliga elektriska anslutningsledninger.
• Risk att skadas sig om man vidrör spanningsforande delar om elektriska componenter har öppnats.
• Risk for horselskador om man anvander maskinen en langre tidutan horselskydd.

Dessutom kann det alltid finnas en viss risk att skada sigèven omenna risik inteär direkt uppenbar.

Saker användning

Läs noga igenom och beakta anvisingarna.
nedan samt alla tillämpliga nationella sakerhetsbestämmelser innan du börjar använda maskinen für
att skydda bäde dig själv och andra För möjliga faror.

Överlamna sakerhetsanvisingarna till alla personer som anvander maskinen.
(i) Förvara sakerhetsanvisingarna väl sä att de alltid finns till hands.
Maskin med sakerhetsfrankoppling Hackelsemaskinen har en sakerhetsfrankoppling med automatisk motorbroms. Denna sakerhetsfrankoppling forhindrar att motorn kan tillkopplas om maskinen har oppnats, sa att man inte kan komma i Kontakt med de roterande knivarna.

Reparationer på sakerhetsfrankopplingen fãr endast utforas av tillverkaren själv eller på auktorisade service-verkstäder.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.

• Använd maskinen aldrig für andra ändamål an den År avsedd for (se avsnitten „Foreskriven användning" och „Hur man använder hackelsemaskinen").

• Se till att du står stadigt sa att du har god balans. Sträck dig inte framåt. Stå alltid pa samma Höjd som maskinen när du kastar in trädgårdsafvallet.

• Var alltid koncentrerad när du använder maskinen. Observera vad det ar du gör och var försiktig. Använd inte maskinen om du känner dig trött.
  Använd skyddsglasögon, skyddshandskar och hörskyydd nar maskinen ar igäng.

• Ta pa dig lampliga kläder:

• inga vida och lõst sittande klädesplagg

• halksakra skor

• Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.

• Barn och ungdommar under 16år fär inte använda maskinen.
• Hall barn på avständ frän hackelsemaskinen.
• Använd alldrig maskinen Near obehöriga personer uppehäller sig i narheten.
• Lat maskinen aldrig varautan uppsikt.
• Se alltid till att det ar rent och stadat kring maskinen!
• Oordning kan leda till olycksfall.
• Ställ dig alltid sä, att du befinner dig antingen vid sidan om maskinen eller bakom den. Ställ dig aldrig i området kring öppningen)där hackelsematerialet kastas ut.
  Gå aldrig med händerna in i pafyllnings-ller utkastningsöppningen.
  Häll alltid ansiktet och kroppen på avständ från pafyllningsöppningen.
• Overbelasta inte maskinen! Håll dig alltid till den angivna effekten.
• Använd maskinen endast im alla skydds-anordninger ar monterade enligt anvisningarna och forandra ingenting på maskinen som skulle kunna pÅverka sakerheten.
• Förändra inte motorns rotationshastighet, denna reglerar{nameligen en saker maximal arbetshastighet och skyddar motorn och alla roterande delar frän skador genom overdrivet hog hastighet.
• Använd maskinen aldrig utan påfyllningstratt.
• Förändra ingenting på maskinen.
  Stang maskinen alltid innan du satter igang den.
• Rengör maskinen aldrig med en vattensträle (riskfactor: elektrisk ström).
• Låt maskinen aldrig stå ute i regn och använd den inte nar det regnar.
• Förvara maskinen endast på en torr plats och darüber barn inte kann komma at den.
• Blockera knivarna resp. knivsaten (se fig. på sedan 45) och använd skyddshandskar i samband med monterings- eller rengöringsarbeten für att Förhindra att skada fingarna.
• Stäng av maskinen och dra ur nätkontakten i samband med:

reparationer
underhalb och rengöring
- att du atgårdar en störning

• transport
  knivbyte

• att du lämnar maskinen (även vid korta arbetsavbrott)

• Kontrollera regelbundet om maskinen eventuellt kan vara skadat:

• Varje gäng innan du börjar använda maskinen igen maste du kontrollera att skyddsanordningarna fungerar felfritt.

• Kontrollera om delar har tagit skada eller om det ar defekta. Alla delar maste vara korrekt monterade och uppfylla alla krav som ställs på dem.
  Skyddsanordninger som har tagit skada resp. som inte fungerar felfritt maste repereras ell erbyas ut pa en auktorisad fackverkstad savida det inte stär nagot annat i brauksanvisningen.
• Skadade eller olåsiga etiketter med sakerhets-anvisningar måste ersättas.

Elektrisk sakerhet

Anslutningsledningen maste svara mot IEC 60245 (H 07 RN-F) och ha ett tradtvarsnitt på minst

1,5 mm² vid en kabellängd på upp till 25 m
2,5 mm² vid en kabellängd på over 25 m

• När man drar anslutningsledningen är det viktigt att se till att ledningen inte klåms ellr BOJS for mycket och att insticksforbindelsen inte kan blu fuktig.
• Använd kabel aldrig Förändamål som de inte År avsedda För. Skydda kablar För kraftig värme, olja och vassa kanter. Drag aldrig i själva kabeln for att dra ut en stickkontakt ur ett eluttag.
• Om du anvander en skarvkabel ar det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar ske alltid bytas ut omgående.
  Använd aldrig defekt anslutningsledninger.
• Använd endast skarvkablar som ar godkända och markta für utomhusbruk.
  Använd inga provisoriska elansluttingar.
  Skyddsanordningar fár aldrig overkopplas uller tas ur drift.

Elansluttingar resp. reparationer på maskinense elektriska komponenter fär endast iordningställas resp. genomforas av auktoriserad elfackman eller på en av vara service-verkstäder. De lokala foreskrifterna, i synnerhet vad det gäller skydds-ätgärder, sca alltid beaktas.

Reparationer på övriga delar på maskinen fär endast genomforas av tillverkaren eller på en avvara service-verkstäder.

Använd endast original-reservdelar och original tillbehör. Om andra delar an originaldelar används kan detta leda till olycksfall. För skador som följd av att andra delar an originaldelar har använts ansvarar tillverkaren inte.

Idrifttagande

• Kontrollera att maskinen ar komplett monterad och att alla anvisningar har beaktats i samband med monteringen.
  Ställ hackelsemaskinen på en jämn och plan yta innan du börjar använda den (så att den inte kan välta).
  Ställ inte upp den på kullerstenar eller grus.
• Använd enbart maskinen utomhus. Häll den på avständ (minst 2 m) frän en vagg eller att annat fast foremål.

• Kontrollera följande inför varje gang som du använder maskinen:

• Om anslutningsledninger ar skadade (sprickor, snitt ell er dylikt).

Använd inga defekta ledninger

• Om själva maskinen eventuellt kan vara skadad (se avsnittet „Saker användning")
• Om alla skruvar ar ordentligt atdragna.

Nātanslutning

• Kontrolera att spänningen som står på maskinens typskyll stämmer överens med natspänningen och anslut maskinen till ett foreskrivet el-uttag.
• Använd endast skarvledningar med tillräckligt stort tvärsnitt.

Sakringar:

2000 W 16 A

2400 W 16 A träge

2400 W 16 A träge

Nätimpedans

Om nätvillkoren ar ogynnsamma kan det Handa, att spanningen sjunker fort kort ögonblick i samband med att mskinen tillkopplas. Detta spanningsfall kan även paverka andra apparater (en lampa kan t.ex. börjar flimra). Man behöver emellertid inte räknad med nagra störningar, om den i tabellen angivna maximala natimpedansen beaktas.

Ineffect P1(W)	Nätimpedans Zmax(Ω)
2000	0,25
2400 - 2500	0,24

Tillkoppling

Tryck på den gröna knappen "I".

Vid strömbortfall (elavbrott) frankopplas maskinen automatiskt (nollspanningsutlosningsdon). För att tillkoppla maskinenigen behöver man bara trycka på den grönaknappen en gäng till.

Maskinen fränkopplas genom att man trycker på den röda knappen "0".

Motorn ar utrustad med en motorskyddsbrytare som automatiskt frankopplar maskinen vid overbelastning. Motorn kan sedan tillkopplas ingen nar den har svalnat (ca. 5 min.) genom att trycka på den grona knappen.

Hur man anvanderackelsemaskinen

• Ställ dig alltid sä, att du befinner dig antingen vid sidan om maskinen eller bakom den. Ställ dig aldrig i området kring öppningen)där hackelsematerialet kastas ut.
  Gå aldrig med händerna in i pafyllnings-ller utkastningsöppningen.
  Håll alltid ansiktet och kroppen på avständ från pafyllningsöppningen.
• Håll inte händer, andra kroppsdelar och kläder i inmatningsrör, utkaströr eller i narheten av andra rörliga delar.
• Kontrollera att det inte finns nagra materialrester kvar i påfyllningstratten innan du tillkopplar maskinen.
• Tippa inte maskinen nar motorn ar igang.
• När du fyller päfyllningstratten är det viktigt att kontrollera att det inte hamnar nagra andra foremål an trädgårdsvall, som t.ex metallbitar, stenar, flaskor eller annat material som maskinen inte kan bearbeta, i päfyllningstratten.

• Om foremål som maskinen inte kan bearbeta har hamnat i pafyllningstratten eller om ovenliga ljud hörse eller maskinen börjar vibrera på onormalt satt maste man omgående frankoppla maskinen och vanta tills den har stannat welt. Drag sedan ur nätkontakten och gört foljande:

• kontrollera om maskinen har tagit skada

• byt ut ellr lat reparera defekta delar
• kontrollera maskinen och drag Åt alla delar som har lossnat eller sitter sösa.

Vilka material fár jag krossa med maskinen?

Ja:

• Organiskt hushålls- och tradgårdsavfall, t.ex grenar och kvistar, overblommade blommor och köksavfall

Nej:

• Glas, metall, plast, plastpäsar, stenar, tygrester, rötter med jord på, mat-, fisk- och kottrester.

Speciella anvisningar

Krossa grenar, kvistar och trä kort tid after att de har klippts resp. sāgats av
- dessa material blir mycket hårda när de väl har torkat, sä att den maximala diametern som kan bearbetas blirindre.
- Tag bort kvistarna på störreGRENAR.
- Om du vill krossa tradgårds-ller köksavfall som innehäller mycket vatten resp. som har en tendens att klibba
- skaddessa krossas omväxlandemedtramaterialfor attforhindraatt maskinentappisigen.
- Låt inte det bearbetade fliset växa für högt i området omkring utkastöppningen. Detta kan ha till följd att det redan bearbetade fliset forstoppar utkastroret. Därigenom kan det uppsta ett bakslag av materialet genom inmatningsöppningen.
- Rensa inmatningsöppningen och utkastroret nar apparaten ar Förstoppad. Koppla)darffor alltid forst fran motorn och dra ut stickproppen ur eluttaget.
- Beakta den maxima grendiametern som fär krossas (se sidan 46).
- Knivarna drar i stort sett automatiskt in materialet som ska krossas.
- Undvik att überbelasta och blockera motorn om du vill krossa tjockareGRENAR genom att dra GREnen fram och tillbaka.
- Om motorn überbelastas frankopplas den automatiskt genom motorskyddsbrytaren.
- Tillkoppla sedan maskinen对其进行 ca. 5 min.
- Om det inte går att tillkoppla den igen afterenna tid, se avsnittet „Möjiga störningar".

Hur man byter knivar

Drag alltid ur natakontakten innan du byter ut knivar.

Risk att skada sig sig på händer och fingrar i samband med arbeten på knivarna. Användldshandskar.

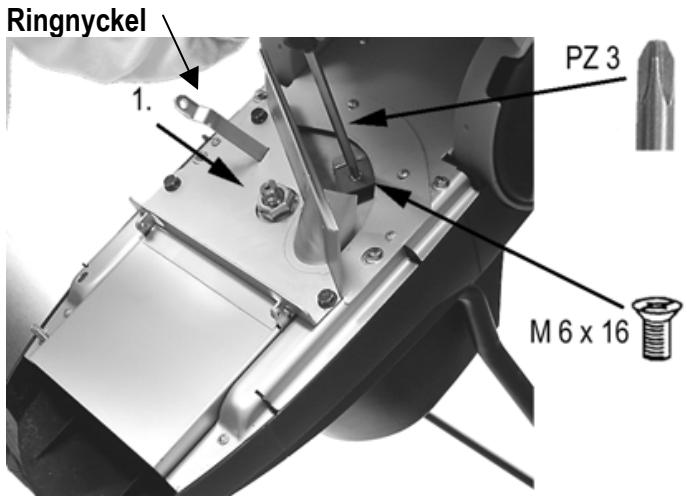

Blockera knivarna med hjälp av en ringsnyckel.

Sämre skäreffekt:

En kniv ar trubbig.

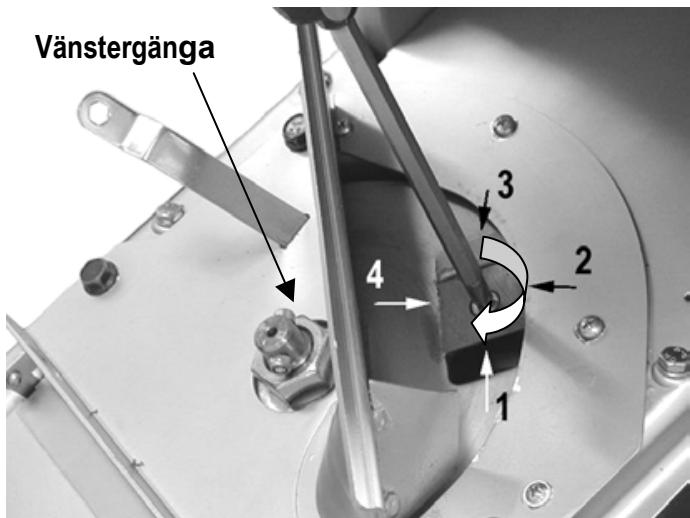

Vand pa kniven sa att du farr fram den oanvanda.

Alla knivar ar trubbiga

En ny knivsats maste monteras (beställnings-nummer 068)

Underhäll och skötsel

Drag alltid ur nätkontakten innan du börjar med nagra som helst underhälls- och

rengöringsarbeten.

Vid skötsel av skärverktyget bör du alltid ge akt på, att detta fortfarande kan lopa genom startmekanismen, även nar motorn genom lockets Förregling inte är igäng.

Använd skyddshandskar.

Hackelsemaskinen kraver i stort sett inget unterhalb.

Du bör beakta foljande für att öka maskinens livslängd:

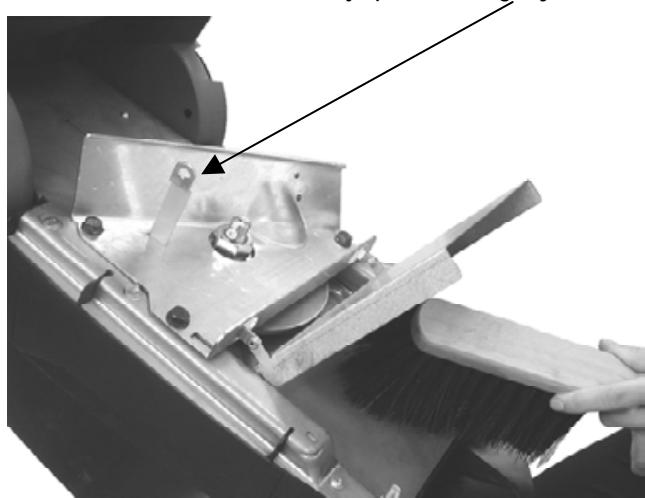

• Rengör maskinen noga på in- och utvändigt Near du har anecd den fardigt.

Blockera knivarna med hjalp av en ringsnyckel.

• Skydda blanka metalldelar after varje användning für korrosion genom att behandla dem med en miljövänlig och biologiskt nedbrytbar olja i sprayform.

Garantievillkor

• Vi star für två árs garanti frän och med leverans av maskinen frän affärens lager och detta innefattar brister om uppstätt på grund av material- ellertilverkningsfel.
• För skador till följd av en ofackmannamässig hantering eller bristfällig forpackning i samband med apparatens Återtransport resp. till följd av att bruksanvisningen inte har beaktats, fransäter vi oss allt ansvar och kunden fölorar sina garantiansprák. Detta gäller även für garantitiden.
• Felaktiga delar skall porto- fraktfritt skickas till var fabrik. Beslutet att kostnadsfritt leverera reservdel aligger oss.
• Garantin gäller ej for normal förlitning av knivar, knivhällare, motkniv och lophjul.
• Förekommande garantiarbeten utförs av oss erler av ett av oss rekommanderat serviceställe. Vårt uttryckliga medgivande kravs for att lata utföra garantireparation genom annan firma.
• Garantin är endast tillämplicvid användning av original-reservdeler.
• Vi forbehälter ossändringar som gagner den tekiska utvecklingen.

Reservdilar

Se reservdelarna på sprängskissen.

Reservdelsbeställning:

Referenskälla ar tillverkaren
Erforderliga uppgifter vid beställning:

• Färg på maskinen (endast vid kvarnhusdetaljer)
  Reservdelsnummer
• Onskat antal
• Model av kompostkvarn
  Typ av kompostkvarn

Exempel: orange, 382032, 1, Model 2000, AH 301

Möj Liga störningar

Störning	möglig orsak	Åtgård
Motorn startar inte	- Nätspänning saknas - Anslutningskabeln defekt - Husets överdel ar inte riktigt stängd (sakerhetsfränkopplingen har slagit till)	- Kontrollera säkringen - Lätt kontrollera den (elfackman) - Stäng husets överdel ordentligt och tag bort ev. nedsmutsningar
Motorn brummar, men startar inte	- Knivarna ar blockerade - Kondensatorn ar defekt	- Fränkoppla maskinen, drag ur nätkontakten och rengör maskinens inre - Lämna in maskinen für reparation till en service-verkstad
Maskinen startar, men blockerar vid minsta belastning och fränkopplas genom motor-skyddsbrytaren	Skarvkabeln ar För länger ell er tvärsnittet for litet. Eluttaget ar För länger borta是从 huvud-anslutningen och anslutningsledningen har for litet tvärsnitt.	Skarvkabeln måste ha ett tvärsnitt på minst 1,5 mm2och en max. langd på 25 m. Om kabeln ar länger kravs minst ett tvärsnitt på 2,5 mm2
Sämre skäreffekt	Kniven (knivarna) ar trubbiga	Byt ut knivarna (se sidan 44)

Teknisk data

Model	2000	2400	2500
Typ	AH 301	AH 300	AH 300
Motor	Växelströmmotor 230 V, 50 Hz, med automatisk motorbroms
Motoreffekt P1 S 6 - 40 %	2000 W	2400 W	2500 W
Ineffekt I	9,3 A	10,5 A	11,3 A
Varvital N	2800 min-1
Till-/frånbrytare med	motorskyddsbrytare, elektrisk sakerhetsfränkoppling, nollspänningsutlösningsdon
Vikt	22,5 kg	23,5 kg	23,5 kg
Ljudtrycksnivå LWA (mätning enligt direktiv 2000/14/EG)	92 dB (A)
Uppmätt bullernivå LWA (mätning enligt direktiv 2000/14/EG)	102 dB (A)
Garanterad bullernivå LWA (mätning enligt direktiv 2000/14/EG)	103 dB (A)
Max. tillaten fremdiameter(gäller endast for färskt skuret trämaterial)	40 mm	45 mm	45 mm

• Bestilling på produsenten

Nodvendige opplysninger ved bestilling:

• Farve pã maskinen (deler pãdekselet)
• Reservedelsnummer
  Nodvendige antall
• Modell av kompostkvern
• Type av kompostkvern

F.eks.:

oransje, 382032, 1, modell 2000, AH 301

Mulige driftsforstyrrelser

Förvara bruksanvisningen väl.
