BRUKSANVISNING BIOTEC 2400 ATIKA

Bruksanvisning och reservdilar

intygar med ensamansvar att nedanstäende produit, Trädgårdskvarn AH 400, AH 401 och AH 402

for vilket detta intyg galler, uppyller, grundlaggande sakerhets- och halsoskyddsfareskrifter enligt EG-norm 98/37/EG, somt uppyller kraven enligt ovriga gallnade EG-normer

S Uppmatt bullerniva LwA 102 dB (A) och garanterad bullerniva LwA 103 dB (A).

N Malt lydeffektniv LaWw 102 dB A) og Garantert lydeffektniv LaWw 103 dB A).

DK Malt lydeffektniveau LwA 102 dB (A) og garanteret lydeffektniveau LwA 103 dB (A).

Montering	1
Konformitetsförklaring	4
Symboler på maskinen/bruksanvising	39
Leveransomfattning	39
Foreskriven användning	39
Faror och risker	39
Säker användning	40
Idrifttagande	41
Hur man använder hackelsemaskinen	41
Hur man byter knivar	42
Underhäll och skötsel	42
Reservdeler	43 / 59
Garantie	43
Möjlga störningar	43
Teknisk data	43

Symbols machine

Las nogaigenom bra克斯anvisningen innan du börjar använda maskinen och beakta alla sakerhetsanvisningar.

Stäng av motorn och dra ur nat-kontakten innan du börjar med nagra som helst reparatoner, underhalb-och rengöringsarben.

Risk for utkastade delar nar motorn ar igang - hall obehoriga personer, liksom husdjur och andra djur pa avstand fran riskomradet.

Varning for roterande knivar. Hall aldrig harder och fotter i oppningen nar maskinen ar igang.

Använd skyddshandskar.

Skydda maskinen for fukt.

Använd ögon- och hörselsskydd

Symboler I bruksanvisningen

En fara hotar eller farlig situation. Omenna symbol resp. hanvisning inte beaktas finns risk for att personer kan skada sig eller maskinen resp. andra foremål kan ta skada.

Viktiga anvisningar for den rätta användningen. Omenna symbol resp. hanvisning inte beaktas finns for maskin-ller Funktionstörningar.

Användningstips. Här fär du information och tips om hur du använder maskinen på optimalt satt.

Montering, hantering och underhall. Här forklaras allt i detalj som du maste gora.

Tider som maskinen fár användas

Beakta de lokala foreskrifterna.

Leveransomfattning

Kontrollera innehallet i kartongen dvs.

om leveransen ar komplett
om leveransen ev. har tagit skada

Informera din Återförsäljare, leverantören resp. tillverkaren omgående om体系建设 fattas eller har tagit skada. Senare reklamationer kan inte accepteras.

1 formonterad maskinenhelt
1 stödben - vänster
1 stödben - hoger
1axel
- 2 hjul
2 hjulkapor
1 skruvpase

Foreskriven anecdarning

Denna tradgårds-hackelsemaskin fär endast användas privat, dvs hemma i tradgården.

Som hackelsemaskiner for privat användning betecknas sādana maskiner, som inte fär användas i öffentliga anlaggnaringar, parker, på sportplatser samt inom lant- och skogsbruket.

Faror och risker

Även om man använder maskinen på föreskrivet sätt.
eaktar alla sökerhetsanvisningar finns alltid en viss risik
ada sig på grund av maskinens speciella konstruktion.

Risken att skada sig kan man i Första hand reducera genom att i detailj folja alla anvisningar i avsnittent „Foreskriven användning" och „Sakerhetsanvisningar", Därutöverör man vara extra försiktig vad det gäller foljande risker:

• Risk att skada händer och fingrar om man går ner med handen i nagon öppning ochkommen i kontakt med knivarna.
• Risk att skada händern och fingrar i samband med att man monterar eller rengör knivarna.
• Risk att skadas genom att hackelsematerial slungas i vig i området kring,tratten.
• Risk att skada sig genom strom om man anvander bristfälliga elektriska anslutningsledningar.
• Risk att skadas sig om man vidrör spanningsforande delar om elektriska componenter har öppnats.
• Risk for horselskador om man anvander maskinen en langre tidutan horselskydd.

Dessutom kann det alltid finnas en viss risk att skada sig även omenna risk inte ar direkt uppenbar.

Saker användning

Lås noga igenom och beakta anvisingarna nedan samt alla tillampliga nationella sakerhetsbestammelser innan du börjar använda maskinen for att skydda bade dig själv och andra für möjliga faror.

Överlamna sakerhetsanvisingarna till alla personer som anvander maskinen.
Forvara sakerhetsanvisingarna väl sä att de alltid finns till hands.
Maskin med sakerhetsfrankoppling

Hackelsemaskinen har en sakerhetsfrankoppling med automatisk motorbroms. Denna sakerhetsfrankoppling forhindrar att motorn kan tillkopplas om maskinen har oppnats, sa att man inte kan komma i kontakt med de roterande knivarna.

Reparationer på sakerhetsfrankopplingen fär endast utforas av tillverkaren själv eller på auktoriserade service-verkstäder.

• Informera dig med hjälp av bruksanvisningen om maskinen och dess Funktioner.
• Använd maskinen aldrig für andra ändamål an den ar avsedd for (se avsnitten „Foreskriven användning" och „Hur man använder hackelsemaskinen").
• Se till att du stär stadigt sa att du har god balans. Sträck dig inte framāt. Stā alltid pa samma hojd som maskinen när du kastar in tradgårdsavfallet.
• Var alltid koncentrerad när du använder maskinen. Observera vad det ar du gör och var försiktig. Använd inte maskinen om du känner dig trött.
• Använd skyddsglasögon, skyddshandskar och hörsksydd nar maskinen ar igäng.
• Ta pā dig lámpliga kläder:
• inga vida och lösst sittande klädesplagg
• halksäkra skor
  Den som anvander maskinen ansvarar for att inga andra personer kan ta skada av den.
• Barn och ungodommar under 16år far inte använda maskinen.
  Häll barn på avständ frän hackelsemaskinen.

• Använd alldrig maskinen:nar obehöriga personer uppehäller sig i narheten.

• Lat maskinen aldrig varautan uppsikt.

• Se alltid till att det ar rent och städat kring maskinen!
• Oordning kan leda till olycksfall.
• Ställ dig alltid sá, att du befinner dig antingen vid sidan om maskinen eller bakom den. Ställ dig aldrig i området kring öppningen)där hackelsemateriaielet kastas ut.
  Gä aldrig med händerna in i pafyllnings-ller utkastningsöppningen.
• Hall alltid ansiktet och kroppen på avstand fran papyllningsöppningen.
• Overbelasta inte maskinen! Håll dig alltid till den angivna effekten.
• Använd maskinen endast im alla skyddsanordninger ar monterade enligt anvisingarna och forandra ingenting på maskinen som skulle kunna paverka sakerheten.
• Förändra inte motorns rotationshestighet, denna reglerar{nameligen en saker maximal arbetshastighet och skyddar motorn och alla roterande delar fran skador genom overdrivet hög hastighet.
• Använd maskinen aldrig utan pafyllningsstratt.
• Förändra ingenting på maskinen.
  Stang maskinen alltid innan du satter igang den.
• Rengör maskinen aldrig med en vattensträle (riskfaktor: elektrisk strom).
• Lat maskinen aldrig stä ute i regn och använd den inte nar det regnar.
• Förvara maskinen endast på en torr plats och)där barn inte kann komma at den.
• Blockera knivarna resp. knivsatsen (se fig. på sidan 42) och använd skyddshandskar i samband med monterings- aller rengöringsarbeten für att forhindra att skada fingarna.
• Stäng av maskinen och dra ur nätkontakten i samband med:

reparationer
underhalb och rengöring
- att du atgårdar en störning
- transport
knivbyte
- att du lämnar maskinen (även vid korta arbetsavbrott)

• Kontrollera regelbundet om maskinen eventuellt kan varaskadat:

• Varje gäng innan du börjar använda maskinen igen maste du kontrollera att skyddsanordningarna fungerar felfritt.

• Kontrollera om delar har tagit skada eller om det ar defekta. Alla delar maste vara korrekt monterade och uppfylla alla krav som stalls på dem.
  Skyddsanordninger som har tagit skada resp. som inte fungerar felfritt maste repereras ell er bytas ut pa en auktoriserad fackverkstad savida det inte star nagot annat iBruksanvisingen.
• Skadade aller olasliga etiketter med sakerhetsanvisingar maste ersattas.

! Elektrisk sakerhet

• Anslutningsledningen maste svara mot IEC 60245 (H 07 RN-F) och ha ett tradtvarsnitt på minst

1,5 mm² vid en kabellängd på upp till 25 m
2,5 mm² vid en kabellängd på over 25 m

• När man drar anslutningsledningen är det viktigt att se till att ledningen inte klams ellr bojs for mycket och att insticksforbindelsen inte kan bli faktig.

• Använd kabel aldrig für ändamål som de inte ar avsedda for. Skydda kablar for kraftig värme, olja och vassa kanter. Drag aldrig i själva kabeln for att dra ut en stickkontakt ur ett eluttag.

• Om du anvander en skarvkabel ar det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar ska alltid bytas ut omgående.
  Använd aldrig defekt anslutningsledninger.
• Använd endast skarvkablar som ar godkända och markta für utomhusbruk.
  Använd inga provisoriska elansluttingar.
  Skyddsanordninger far aldrig overkopplas ellas ur drift.

Elanslutninger resp. reparationer pa maskinens elektriska componenter far endast iordningstallas resp. genomforas av auktoriserad elfackman erler pa en av vara service-verkstader.De lokala foreskrifterna, i synnerhet vad det galler skyddsatgarder, sca alltid beaktas.

Reparationer på övriga delar på maskinen fär endast genom Föras av tillverkaren eller på en avvara serviceverkstäder.

Använd endast original-reservdilar och original tillbehör. Om andra delar an originaldar anvands kan detta leda till olycksfall. For skador som foljd av att andra delar an originaldar har anvants ansvarar tillverkaren inte.

Idrifttagande

• Kontrollera att maskinen ar komplett monterad och att alla anvisningar har beaktats i samband med monteringen.
• Ställ hackelsemaskinen på en jämn och plan yta innan du börjar använda den (sà att den inte kan välta).
  Stall inte upp den på kullerstenar eller grus.
• Använd enbart maskinen utomhus. Hall den på avständ (minst 2 m) frän en vagg eller att annat fast foremål.

• Kontrollera följande inför varje gang som du användernaskinen:

• Om anslutningsledninger ar skadade (sprickor, snitt eller dylikt).

Använd inga defekta ledninger

• Om själva maskinen eventuellt kan vara skadad (se avsnittet „Saker användning")
• Om alla skruvar ar ordentligt atdragna.

Nātanslutning

• Kontrolera att spänningen som står på maskinens typskylt stämmer överens med natspänningen och anslut maskinen till att foreskrivet el-uttag.
• Använd endast skarvledninger med tillräckligt stort tvärsnitt.
  Sakringar:

1600 W, 1700 W	10 A trög
1800 W, 1900 W, 2000 W	16 A
2100 W, 2200 W, 2300 W, 2400 W	16 A trög

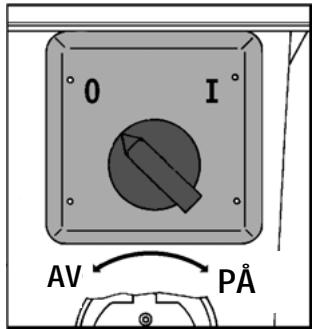

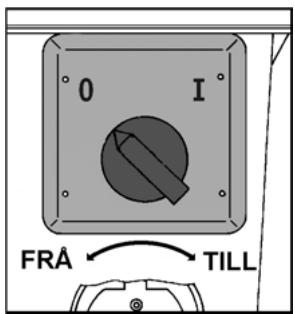

Tillkoppling Frankoppling

Motorskydd

Motorn ar utrustad med en motorskyddsbrytare som automatiskt frankopplar maskinen vid overbelastning. Motorn kan sedan tillkopplasigionnärden har svalnat (ca. 5 min.).

Vid elavgrott frankopplas motorn automatiskt (noll-spänningsutlosare). Tryck brytaren på nytt for att tillkoppla motorn igen.

Natimpedans

Om natvillkoren ar ogynnsamma kan det Handa, att spanningen sjunker forett kort ogonblick i samband med att mskinen tillkopplas.Detta spanningsfall kan aven paverka andra apparater (en lampa kan t.ex. borjar flimra).Man behover emellertid inte rakna med nagra storningar, om den i tabellen angivna maximala natimpedansen beaktas.

Ineffect P1(W)	Nätimpedans Zmax(Ω)
1600/1700	0,35
1800/1900/2000	0,25
2100/2200/2300/2400	0,24

Hur man anvanderackelsemaskinen

• Ställ dig alltid sá, att du(Be) neder dig antingen vid sidan om maskinen eller bakom den. Ställ dig aldrig i området kring öppningen)där hackelsemateriaielet kastas ut.
  Gå aldrig med händerna in i påyllnings-ller utkastningsöppningen.
  Häll alltid ansiktet och kroppen på avständ frän päfyllningsöppningen.
• Hall inte händer, andra kroppsdalar och kläder i inmatningsör, utkaströr erler i narheten av andra rörliga delar.
• Kontrollera att det inte finns nagra materialrester kvar i pafyllningstratten innan du tillkopplar maskinen.
• Tippa inte maskinen nar motorn ar igang.
• När du fyller påyllningstratten är det viktigt att kontrollera att det inte hamnar nagra andra foremål an trädgårdsavfall, som t.ex metallbitar, stenar, flaskor eller annat material som maskinen inte kan bearbeta, i påyllningstratten.

• Om föremål som maskinen inte kan bearbeta har hamnat i päfyllningstratten eller om ovenliga ljud hör s erer maskinen börjar vibrera på onormalt satt maste man omgående frankoppla maskinen och vanta tills den har stannat helt. Drag sedan ur nätkontakten och gör foljande:

• kontrollera om maskinen har tagit skada

• byt ut aller lat reparera defekta delar
• kontrollera maskinen och drag at alla delar som har lossnat eller sitter söla.

Vilka material fár jag krossa med maskinen?

Ja:

• Organiskt hushalls- och tradgardsavfall, t.exGRENAR och kvistar, overblommade blommor och koksavfall

Nej:

• Glas, metall, plast, plastasar, stenar, tygrester, rotter med jord pa, mat-, fisk- och kottrester.

Speciella anvisningar

Krossa grenar, kvistar och trä kort tid after att de har klippts resp. sāgats av
- dessa material blir mycket hårda när de väl har torkat, söatt den maximala diametern som kan bearetas blir mindre.
- Tag bort kvistarna på störreGRENAR.
- Om du vill krossa trädgards- eller koksavfall som innehäller mycket vatten resp. som har en tendens att klibba
-cka dessa krossas omvaxlande med tramaterial for att forbhindra att maskinen tappes ingen.
- Latinte det bearbetade fliset växa für högt i området omkring utkastöppningen. Detta kan ha till följd att det redan bearbetade fliset forstoppar utkastroret. Därigenom kan det uppsta ett bakslag av materialet genom inmatningsöppningen.
- Rensa inmatningsöppningen och utkaströret nar apparaten ar Förstoppad. Koppla)darfor alltid forst frän motorn och dra ut stickproppen ur elltaget.
- Beakta den maximala gyrendiametern som fär krossas (se sidan 43).
- Knivarna drar i stort sett automatiskt in materialet som skakrossas.
- Undvik att überbelasta och blockera motorn om du vill krossa tjockareGRENAR genom att dra GRENen fram och tillbaka.
- Om motorn überbelastas frankopplas den automatiskt genom motorskyddsbrytaren.

• Tillkoppla sedan maskinen igen after ca. 5 min.
• Om det inte gär att tillkoppla denigenfterenna tid, se avsnittet „Möjliga störningar".

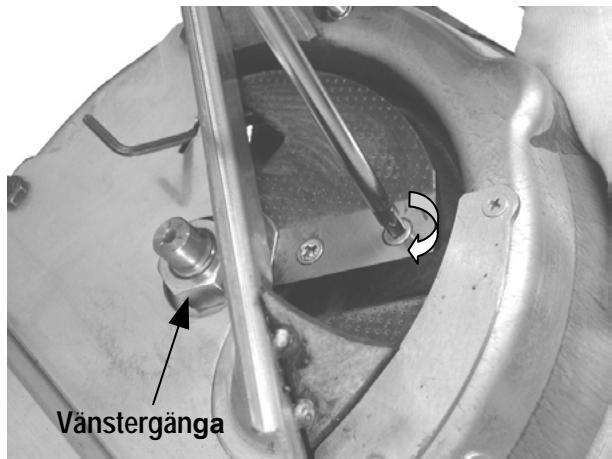

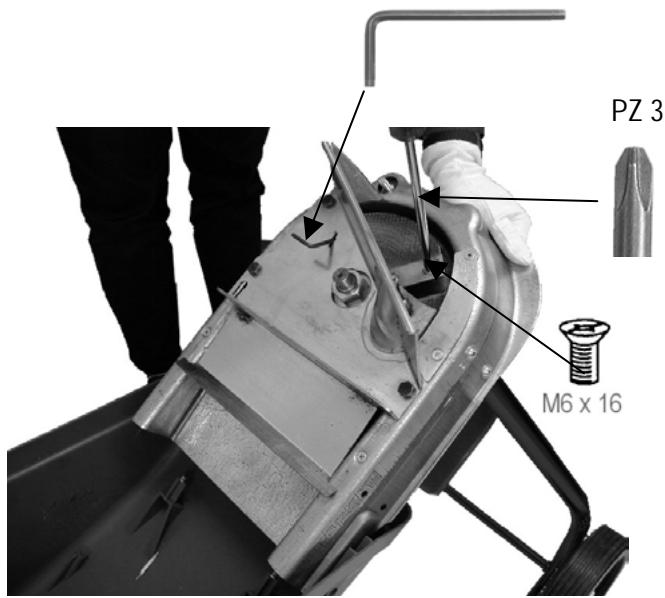

Hur man byter knivar

Drag alltid ur natakakten innan du byter ut knivar.

Risk att skada sig sig på händer och fingrar i samband med arbeten på knivarna. Använd skyddshandskar.

Blockera knivarna med hjalp av en

Sämreskäreffekt:

En kniv ar trubbig.

Vänd på kniven sá att du fár frem den oanvända sidan.

Alla knivar ar trubbiga

En ny knivsats maste monteras (beställningsnummer 47).

Underhäll och skötsel

Drag alltid ur natakontaken innan du börjar med nagra som helst underhälls- och rengöringsarbeten.

Vid skötsel av skärverktyget bör du alltid ge akt på, att detta fortfarande kan lopa genom startmekanismen, även;narr motorn genom lockets Förregling inte ár igäng.

Använd skyddshandskar.

Hackelsemaskinen kraver i stort sett inget unterhalb.

Du bör beakta följande für att öka maskinens livslängd:

• Rengör maskinen noga päde in- och utvändigt;när du har anvānt den fardigt.

• Skydda blanka metalldilar after varje anvanding for korrosion genom att behandla dem med en miljovänlig och biologiskt nedbrytbar olja i sprayform.

Reservdilar

Se reservdelarna pā sprängskissen.

Reservdelsbestalling:

Referenskälla ar tillverkaren

Erforderliga uppgifter vid beställning:

Färg pā maskinen (endast vid kvarnhusdetaljer)
Reservdelsnummer
- Onskat antal
Typ av kompostkvarn
Beteckning

Exempel:

orange, 382062, 1, BioTec 1600, AH 400

Garantievillkor

• Vi stared für två ARS garanti从前 och med leverans av maskinen frän affarens lager och detta innefattar brister om uppstätt på grund av material- eller tillverkningsfel.
• För skador till följd av en ofackmannamässig hantering eller bristfällig forpackning i samband med apparatens Återtransport resp. till följd av attBruksanvisningen inte har beaktats, fransager vi oss allt ansvar och kunden forlorar sina garantiansprák. Detta gäller även für garantitiden.
• Felaktiga delar skull porto- fraktfritt skickas till var fabrik. Beslutet att kostnadsfritt leverera reservdel aligger oss.
• Garantin gäller ej För normal forslitning av knivar, knivhällare, motkniv och lophjul.
• Förekommende garantiarben utförs av oss erer av ett av oss rekommenderat servicestalle. Värt uttryckliga medgivande kravs for att lata utfora garantireparation genom annan firma.
• Garantinärendast tillamplig vid användning av original-reservdilar.
• Vi forbehäller ossändringar som gagner den teknska utvecklingen.

Möj Liga störningar

Störning	möglig orsak	Åtgård
Motorn startar inte	- Nätspänning saknas - Anslutningskabeln defekt - Husets överdel är inte rikkigt stängd (säkerhetsfränkopplingen har slagit till)	- Kontrollera säkringen - Lätt kontrollera den (elfackman) - Stäng huset överdel ordentligt och tag bort ev. nedsmutsningar
Motorn brummar, men startar inte	- Knivarna är blockerade - Kondensatorn är defekt	- Fränkoppla maskinen, drag ur nätkontakten och rengör maskinens inre - Lämna in maskinen für reparation till en service-verkstad
Maskinen startar, men blockerar vid minsta belastning och fränkopplas genom motor-skyddsbrytaren	Skarvkabeln är for体系建设 tvärsnittet für litet. Eluttaget är for体系建设 borta From huvud-anslutningen och anslutningsledningen har for litet tvärsnitt.	Skarvkabeln måste ha体系建设 1,5 mm2och en max.体系建设 25 m. Om kabeln ar体系建设 2,5 mm2.
Sämre skäreffekt	Kniven (knivarna) är trubbiga	Byt ut knivarna (se sidan 42)

Teknisk data

Model	1600	1700	1800	1900	2000	2100	2200	2300	2400
Typ	AH 400	AH 400	AH 401	AH 401	AH 401	AH 402	AH 402	AH 402	AH 402
Motor	Växelströmmotor 230 V, 50 Hz, med automatisk motorbroms
Motoreffekt P1 S 6 - 40 %	1600 W	1700 W	1800 W	1900 W	2000 W	2100 W	2200 W	2300 W	2400 W
Ineffekt I	7,5 A	7,9 A	8,6 A	9 A	9,3 A	9,5 A	10,1 A	10,5 A	10,5 A
Varvital N	2800 min-1
Till-/fränbrytare med	motorskyddsbrytare, elektrisk sakerhetsfränkoppling, nollspänningsutlösare
Vikt	18 kg	18 kg	19 kg	19 kg	19 kg	20 kg	20 kg	20 kg	20 kg
Ljudtrycksnivå LPA	88 dB (A) (mätning enligt direktiv 2000/14/EG)
Uppmätt bullernivå LWA	102 dB (A) (mätning enligt direktiv 2000/14/EG
Garanterad bullernivå LWA	103 dB (A) (mätning enligt direktiv 2000/14/EG
Max. tillåten gyrend diameter (gäller endast for färskt skuret tramaterial)	30 mm	30 mm	35 mm	35 mm	35 mm	40 mm	40 mm	40 mm	40 mm

Slå på apparatet Slå av apparatet

Motorens beskyttelsenordning

Nytt sett kniver (ordrenummer 384547).
