BIOTEC 2400 - Broyeur de végétaux ATIKA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Broyeur de végétaux
Caractéristiques techniques principales	Broyeur à rotor, capacité de broyage jusqu'à 40 mm de diamètre
Alimentation électrique	230 V, 50 Hz
Puissance	2400 W
Dimensions approximatives	Longueur : 70 cm, Largeur : 50 cm, Hauteur : 120 cm
Poids	Environ 35 kg
Fonctions principales	Broyage de branches, feuilles et déchets de jardin
Entretien et nettoyage	Nettoyage régulier des lames et du réceptacle, lubrification des pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Protection contre les surcharges, interrupteur de sécurité
Informations générales utiles	Garantie de 2 ans, utilisation recommandée pour les jardins de taille moyenne à grande

FOIRE AUX QUESTIONS - BIOTEC 2400 ATIKA

Comment démarrer la ATIKA BIOTEC 2400 ?

Assurez-vous que l'appareil est correctement branché. Appuyez sur le bouton d'alimentation et réglez la vitesse de rotation selon vos besoins.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise fonctionnelle. Contrôlez également le câble d'alimentation pour tout dommage.

Comment nettoyer la ATIKA BIOTEC 2400 après utilisation ?

Débranchez l'appareil, puis retirez les parties amovibles. Lavez-les à l'eau savonneuse et séchez-les soigneusement avant de les remonter.

L'appareil fait des bruits étranges pendant son fonctionnement, que faire ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez s'il y a des objets étrangers bloquant le mécanisme ou si les lames sont endommagées.

Quelle est la capacité maximale de la ATIKA BIOTEC 2400 ?

La capacité maximale de la ATIKA BIOTEC 2400 est de 2400 watts, permettant de traiter une grande variété de matériaux organiques.

Puis-je utiliser la ATIKA BIOTEC 2400 pour des matériaux durs ?

Non, la ATIKA BIOTEC 2400 est conçue principalement pour les déchets organiques. Évitez de traiter des matériaux durs comme des os ou des pierres.

Comment savoir si le bac de collecte est plein ?

Surveillez régulièrement le niveau de remplissage du bac. Si l'appareil commence à ralentir ou à ne pas fonctionner efficacement, vérifiez si le bac est plein.

Y a-t-il une garantie pour la ATIKA BIOTEC 2400 ?

Oui, la ATIKA BIOTEC 2400 est généralement couverte par une garantie de 2 ans, sous réserve de respecter les conditions d'utilisation du fabricant.

Comment puis-je contacter le service client pour des réparations ?

Vous pouvez contacter le service client via le site web d'ATIKA ou par téléphone en utilisant le numéro fourni dans le manuel d'utilisation.

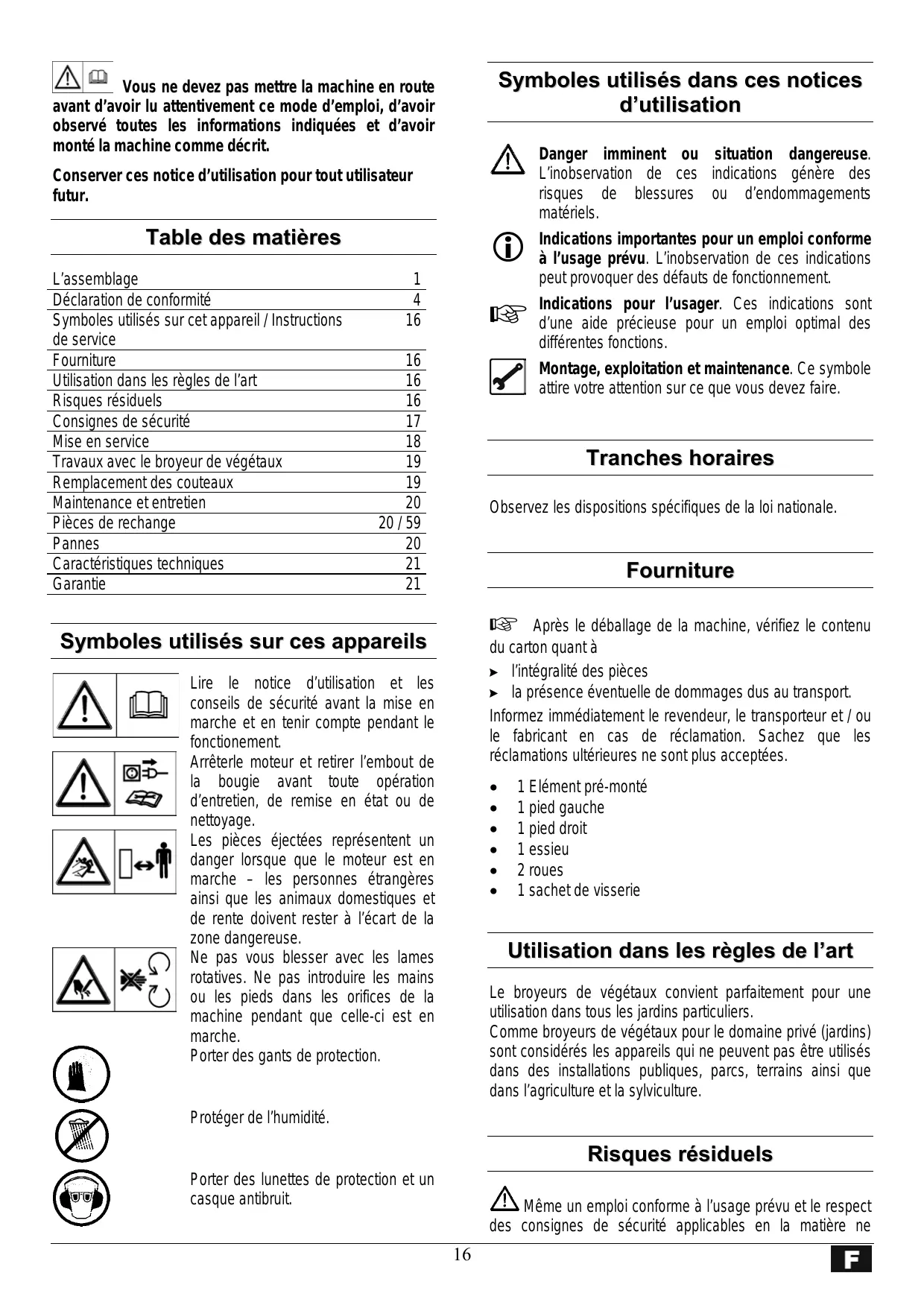

MODE D'EMPLOI BIOTEC 2400 ATIKA

Déclarons en responsabilité propre, que les produits Broyeur de végétaux type AH 400, AH 401 et AH 402

auquel se rapporte la présente déclaration, correspondent aux exigences de sécurité et de santé fondamentales des dispositions 98/37/CE, ainsi qu'aux exigences des autres dispositions en la matière

Niveau de puissance sonore mesuré LwA 102 dB (A) et niveau de puissance sonore garanti LwA 103 dB (A).

Vous ne devez pas mettre la machine en route avant d'avoir lu attentivement ce mode d'emploi, d'avoir observé toutes les informations indiquées et d'avoir monté la machine comme décrit.

Conserver ces notice d'utilisation pour tout usage futur.

Table des matières

L'assemblage	1
Déclaration de conformité	4
Symboles utilisés sur cet apparéil / Instructions de service	16
Fourniture	16
Utilisation dans les règles de l'art	16
Risques résiduels	16
Consignes de sécurité	17
Mise en service	18
Travaux avec le broyeur de végétaux	19
Remplacement des couteaux	19
Maintenance et entretien	20
Pièces de rechange	20 / 59
Pannes	20
Caracteristiques techniques	21
Garantie	21

Symboles utilisés sur ces appareils

Lire le notice d'utilisation et les conseils de sécurité avant la mise en marche et en tenir compte pendant le fonctionnement.

Arrête le moteur et retire l'embout de la bougie avant toute opération d'entretien, de remise en état ou de nettoyage.

Les pièces éjectées représentent un danger lorsque le moteur est en marche - les personnes étrangères ainsi que les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.

Ne pas vous blesser avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de la machine pendant que celle-ci est en marche.

Porter des gants de protection.

Protégé de l'humidité.

Porter des lunettes de protection et un casque antibruit.

Symboles utilisés dans ces notices d'utilisation

Danger imminent ou situation dangereuse. L'inobservation de ces indications génère des risques de blessures ou d'endommagements matériels.

Indications importantes pour un emploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des défauts de fonctionnement.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un emploi optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous devez faire.

Tranches horaires

Observe les dispositions spécifiques de la loi nationale.

Après le déballage de la machine, vérifie le contenu du carton quant à

l'intégralité des pièces, la présence éventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et/ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

1 élément pré-monté 1 pied gauche 1 pied droit 1 essieu 2 roues 1 sachet de visserie

Utilisation dans les règles de l'art

Le broyeur de végétaux convient parfaitement pour une utilisation dans tous les jardins particuliers.

Comme broyeurs de végétaux pour le domaine privé (jardins) sont considérés les appareils qui ne peuvent pas être utilisés dans des installations publiques, parcs, terrains ainsi que dans l'agriculture et la sylviculture.

Risques résiduels

Même un emploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne

saurent exclore tous les risques résiduels générés par la construction et l'emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les « consignes de sécurité » et un « emploi conforme à l'usage prévu » comme toutes les indications des présentes instructions de service.

• Risque de blessure des doigts et des mains si vous introduisez les mains dans une ouverture et entrez en contact avec le couteau.
• Risque de blessure des doigts et des mains lors d'opérations de montage et de nettoyage sur le couteau.
• Dangers d'électrocution en cas d'utilisation de câbles de raccordement non conformes.
• Contact avec des pièces sous tension de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux d'une certaine durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient été prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lire et respecter les indications suivantes et les règlements de prévention d'accident de l'association préventive des accidents du travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.

Référez-vous aux consignes de sécurité à toute personne devant travailler avec la machine. Conservez ces consignes de sécurité avec soin. Appareil doté d'un circuit d'arrêt de sécurité.

Le système de mise hors circuit de sécurité à frein moteur automatique est monté sur ce broyeur pour assurer votre sécurité. Il empêche le fonctionnement du moteur lorsque l'appareil est ouvert et il empêche que vous puissiez mettre votre main dans les couteaux en rotation.

Toute réparation au système de mise hors circuit doit être effectuée par un agent agréé.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.
• Ne pas utiliser l'appareil à des fins non appropriées (voir « Utilisation dans les règles de l'art » et « Travaux avec le broyeur de végétaux »).
• Prenez correctement appui sur vos jambes et veillez à votre équilibre à tout moment. Ne vous penchez pas. Restez à hauteur de l'appareil lorsque vous y introduisez les matériaux à hacher.
• Soyez attentif. Regardez ce que vous faites. Soyez raisonnable dans votre travail. Ne vous servez pas de l'appareil si vous êtes fatigué.
• Pendant le travail avec la machine porter des lunettes de protection, des gants de travail et une protection auditive contre le bruit.
• Pas d'habits larges
• Chaussures avec des semelles antidérapantes.
• Portez des vêtements de protection appropriés!
• L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail. Il est interdit aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil. Il convient de s'assurer que des enfants ne soient jamais à proximité de l'appareil.
• Ne mettez jamais l'appareil en marche lorsque des personnes étrangères se trouvent à proximité.
• Ne laissez jamais l'appareil sans surveillance. Veillez à maintenir la zone de travail en ordre. Le désordre peut être la cause d'accidents.
• Adoptez une position de travail sur le côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de replissage ou d'éjection.
• Tenez le visage et le corps éloignés de l'orifice de replissage.
• Ne surchargez pas la machine! Elle travaille et avec une sécurité accrue dans la plage indiquée. Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
• Ne modifiez jamais le régime du moteur. C'est lui qui régule la vitesse de travail maximale sûre et protège le moteur ainsi que toutes les pièces rotatives contre les déteriorations dues à une vitesse excessive.
• Ne jamais mettre en service sans la trémie.
• Ne pas modifier l'appareil ou des parties ou pièces de l'appareil.
• Lors de la mise en marche du moteur, l'appareil doit être fermé suivant les prescriptions d'utilisation en vigueur.
• L'appareil ne doit être arrosé d'eau (source de risque car présence de courant électrique).
• Ne pas travailler avec l'appareil lorsqu'il pleut.
• Conservez les outils non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.
• Pour éviter le danger de blessures aux doigts pendant les travaux de montage ou de nettoyage, maintenir le dispositif de coupe (voir pic. page 19) et porter des gants protectifs.
• Débranchez la machine et retirez la fiche de la prise secteur en cas de

travaux de réparation, travaux de maintenance et de nettoyage - l'élimination de perturbations - transport - remplacement des couteaux - et si vous quitterez (même s'il ne s'agit que d'une brève interruption du travail)

• Vérifiez la machine afin de découvrir tout dommage eventuel.
• Contrôlez le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avec soin avant de poursuivre l'utilisation de la machine.
• Vérifiez le fonctionnement correct des piè èces sont à monter correctement et toutes les conditions requises sont à remplir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pièces endommagées doivent être réparées ou remplacées convenablement dans un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.
• Les autocollants de sécurité endommagés ou illisibles doivent être remplacés.

Sécurité électrique

• Exécution de la ligne de raccordement cf. IEC 60245 (H 07 RN-F) avec une section d'au moins

Lors de la pose de la ligne de raccordement, veillez à ce qu’elle ne soit ni coincée, ni compressée, ni pincée et à ce que le connecteur ne soit pas soumis à l’humidité ou ne tombe dans un liquide quelconque. - N’employez pas le câble à des fins pour lesquelles il n’est pas prévu. Protégez le câble contre la chaleur, l’huile et les arêtes vives. Ne tirez pas sur le câble pour retirer la fiche de la prise secteur. - Vérifiez le câble de rallonge à intervalles réguliers et remplacez-le dès que vous constatez un endommagement. - Ne vous servez jamais de lignes de raccordement défectueuses. - Servez-vous exclusivement de câbles de rallonge spéciaux et homologués pour l’extérieur le cas échéant. - Ne vous servez jamais de raccordements électriques provisoires. - Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.

Tout raccordement électrique, voire des réparations sur des parties ELECTRIQUES de la machine doivent être effectuées par des personnes compétentes ou remises à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

Toutes réparations des différentes pièces de la machine sont à effectuer par le fabricant, ou l'un de ses services après-vente.

N'utiliser que des pièces détachées d'origine ou des pièces d'accessoires spéciales. L'utilisation d'autres pièces détachées et d'autres accessoires pourrait entraîner un risque d'accident pour l'utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru.

Mise en service

Assurez-vous que l'appareil est intégralement monté et conformément aux réglementations.

Pour utiliser le broyeur de végétaux, placez-le sur un sol stable et horizontal (pour ne pas qu'il risque de basculer). - Ne posez pas l'appareil sur un sol pavé ou ballasté. - N'utilisez l'appareil qu'à l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes. - Avant toute utilisation, veuillez vérifier

• que les lignes de raccordement ne seront pas défectueuses (fissures, soupures ou semblables).
• l'appareil quant aux éventuels endommagements
• que toutes les vis sont serrées à fond

Branchement au secteur

• Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise mise à la terre appropriée et conforme aux prescriptions. Utilisez un câble de rallonge de section suffisante. Fuse

			seulement le R-U / l'Irlande / la Suisse
1600 W 1700 W	10 A inerte
1800 W 1900 W 2000 W	16 A		13 A inerte
2100 W 2200 W 2300 W 2400 W	16 A inerte		13 A inerte

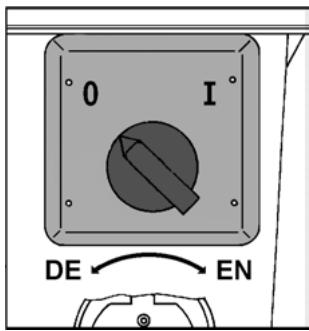

En- et

déclenchement

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et est arrêté automatiquement en cas de surcharge. Le moteur peut être remis en marche après une pause de refroidissement (env. 5 mn).

En cas de coupure de courant, la machine s'inactive automatiquement (déclencheur à tension nulle). Pour la remettre en marche, il suffit d'actionner de nouveau l'interrupteur principal.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent générer d'autres appareils (p. ex. une lampe vacille).

Il n'y a pas de risque de défaillances si l'on respecte les impédances de secteur maximales indiquées dans le tableau.

Puisance absorbée P1 (W)	Impédance de secteur Zmax(Ω)
1600/1700	0,35
1800/1900/2000	0,25
2100/2200/2300/ 2400	0,24

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Ne jamais mettre les mains dans l'ouverture de replissage ou d'éjection.
• Tenez le visage et le corps éloignés de l'orifice de replissage.
• N'introduisez jamais les mains, d'autres parties du corps ou des vêtements dans le tube de remplissage, le canal d'évacuation ou à proximité d'autres pièces mobiles.
• Avant la mise en marche de l'appareil, vérifie si des restes de broyage se trouvent dans l'entonnoir.
• Ne renversez pas l'appareil pendant que le moteur est en marche.
• Lors du remplissage, veillez à ce que des pièces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec des objets à broyer dans l'entonnoir.
• Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l'appareil et immobilisez-le. Débranche la fiche et effectuez les points suivants:

examiner les dommages - remplacer ou réparer les pièces endommagées vérifier l'appareil et bloquer les pièces desserrées

Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire.

Qu'est-ce que je peux broyer?

• déchets organiques domestiques et du jardin, par exemple coupes de haies et d'arbres, fleurs fanées, déchets de cuisine.

Non

• verre, morceaux de métaux, matières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre, restes de produits alimentaires, de poisson et de viande.

Instructions spéciales concernant le broyage:

• Broyez les branches, les rameaux et les bois juste après les avoir coupés
• en effet, ces matériaux à broyer deviennent très durs lorsqu'ils séchent, le diamètre de branches à traiter diminue donc.
• Lorsque les branches sont très ramifiées, enlever les rameaux latéraux.
• Broyage de déchets de cuisine ou de jardin contenant beaucoup d'eau et tendant à coller
• ’éviter que l’appareil ne soit obstrué.
• Ne pas laisser s'entasser trop de matérielux hachés sous la sortie de l'orifice d'évacuation. Il risquerait sinon d'obstruer le canal d'évacuation. Cela pourrait entrainer un retour des matérielux par l'orifice de replissage.
• Nettoyez l'orifice de replissage ainsi que le canal d'évacuation lorsque l'appareil est obstrué. Pour ce faire, éteignez d'abord le moteur et retirez la fiche secteur.
• Veillez à ce que le diamètre de branche maximal pouvant être haché par votre appareil soit respecté (Ø voir page 21).
• Les couteaux tirent dans une large mesure les déchets à broyer automatiquement dans l'appareil.
• Evitez toute surcharge du moteur en présence de branches d'un certain diamètre en les retardant fréquemment puis en les laissant revenir dans l'appareil.
• En case de surcharge de l'appareil, le sélecteur équipé d'un disjoncteur-protecteur met la machine automatiquement hors circuit
• dans pareil cas, remettez le broyeur en marche au bout de 5 minutes environ
• Au cas où la machine ne se remettrait pas en marche au bout de ce temps d'attente, veillez-vous reporter au point „Pannes".

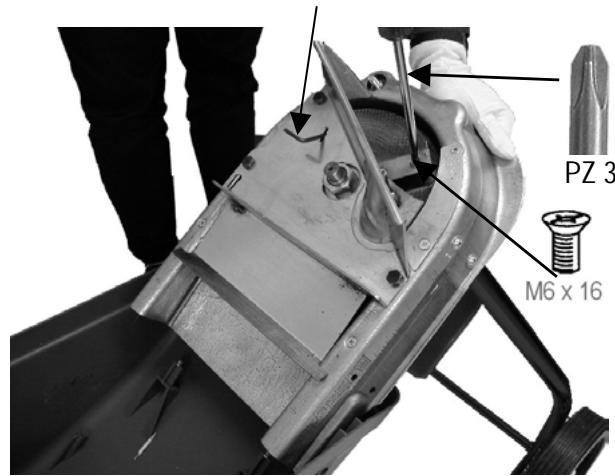

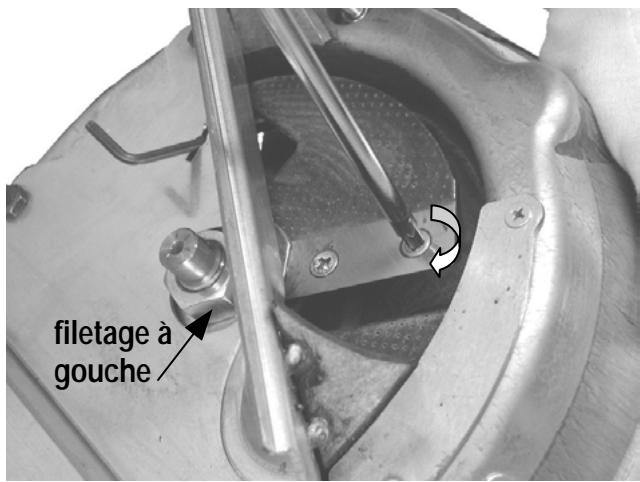

Remplacement des couteaux

Avant de procéder au remplacement des couteaux, débranchez la fiche secteur.

Risque de blessure des doigts et des mains lors de travaux sur le couteau. Portez des gants de protection. Fixer le jeu de couteaux.

Diminution du rendement de coupe:

Un tranchant du couteau est émoussé

utilisez le tranchant inutilisé en tournant le couteau

tous les tranchants de couteau sont émoussés

Placez un nouveau jeu de couteaux (ref. 384547)

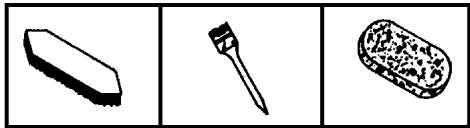

Maintenance et entretien

Retirez la fiche de la prise avant tout travail de maintenance et d'opération de nettoyage.

Lors de la maintenance de l'outil tranchant, n'oubliez pas que le mécanisme de démarrage peut encore fonctionner même lorsque le moteur est à l'arrêt malgré que son capot soit verrouillé.

Porter des gants de protection.

Les broyeurs de végétaux nécessitent peu d'entretien.

Pour que l'appareil ne se dégrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

• après la mise en service, il faut nettoyer la machine à l'intérieur et à l'extérieur.

• Les pièces métalliques nues devraient être légèrement GRAISSÉES à la suite de chaque utilisation (protection contre la formation de la rouille).

Pièces de rechange

Pour les pièces de rechange, veuillez vous reporter au schéma.

Commande de pièces de rechange:

• La source d'approvisionnement est le constructeur

indications nécessaires pour la commande:

• couleur de l'appareil (pour pièces de boîter)
• n° de pièce de rechange
• nombre d'unités souhaité
• modèle du broyeur de végétaux
• désignation du broyeur de végétaux

Exemple : orange, 382062, 1, BioTec 1600, AH 400

Pannes

Panne	Cause possible	Remède
Le moteur ne démarre pas.	- pas de courant- cordon de branchement défectueux- dessus du carter mal fermé (coupure de sécurité déclenchée)	- vérifier les fusibles ou disjoncteurs- le faire vérifier (par un spécialiste)- bien fermer et visser le dessus du carter, enlever les saletés évientuelles
Le moteur ronfle mais ne démarre pas.	- ensemble de couteaux bloqué- condensateur défectueux	-mettre l'appareil à l'arrêt, retarder la fiche de la prise de courant et nettoyer l'intérieur- faire réparer par le fabricant ou par une entreprise qu'il indique
L'appareil démarre mais sebloque sous une faislecharge et le disjoncteurprotégéant le moteur se déclenché.	Câble prolongateur trop long ou de trop faible section. Prise de courant trop éloignée dubranchement principal et trop faible section ducâble de branchement.	Câble prolongateur d'au moins 1,5 mm2, long de 25 m au maximum. Si le cable est plus long,section d'au moins 2,5 mm2.
Diminution du rendement decoupe.	Un tranchant du couteau est émoussé ou toutesles tranchants de couteau sont émoussés.	Utilissez le tranchant inutilisé en tournant lecouteau et placez un nouveau jeu de couteaux ou placez un nouveau jeu de couteaux.

Caractéristiques techniques

Modèle	1600	1700	1800	1900	2000	2100	2200	2300	2400
Type	AH 400	AH 400	AH 401	AH 401	AH 401	AH 402	AH 402	AH 402	AH 402
Mateur	mateur à courant alternatif 230 V, 50 Hz, à frein moteur automatique
Puisance du moteur PS 6 - 40 %	1600 W	1700 W	1800 W	1900 W	2000 W	2100 W	2200 W	2300 W	2400 W
Intensité du courant d'utilisation I	7,5 A	7,9 A	8,6 A	9 A	9,3 A	9,5 A	10,1 A	10,5 A	10,5 A
Régime N	2800 min-1
Mise en / horse circuit avec	disjoncteur de protection du moteur, arrêt de sécurité, déclencheur à tension nulle
Poids	18 kg	18 kg	19 kg	19 kg	19 kg	20 kg	20 kg	20 kg	20 kg
Niveau de pres-sion acoustique LPA*	88 dB (A)
Niveau de puissance acoustique LWA*	niveau de puissance sonore mesure 102 dB (A) niveau de puissance sonore garanti 103 dB (A)
Diamètre de branche maximal à hacher (s'applique uniquement à la coupe de bois frais)	30 mm	30 mm	35 mm	35 mm	35 mm	40 mm	40 mm	40 mm	40 mm

• Disposition 2000 / 14 / CE

Conditions de garantie

• Nos appareils sont garantis 2 ans, à partir de la livraison de l'appareil du stock du revendeur, pour des défauts qui seraient présentés à cause de défectuosités des matériaux ou de fabrication.
• La garantie ne couvre pas les dommages dus à un maniement incorrect ou au non-respect du mode d'emploi, même pendant le délai de garantie.
• Les pièces défectueuses devront être expédiées à notre usine, frais de port ou de fret payés, et nous nous réservons le droit de décider s'il y a lieu d'accepter une livraison gratuite de pièces de rechange. La garantie ne s'applique pas à l'usure normale des dents ni aux pièces de fixation et les roues.
• Les travaux de garantie seront exécutés par nos soins. Une réparation par une autre entreprise ne pourra être exécutée qu'après nous avoir demandé notre autorisation expresse. L'appareil n'est sous garantie qu'à condition d'utiliser des pièces de rechange d'origine.
• Sous réserve de modifications sans le sens d'un progrès technique.
