MANUALE UTENTE TOPLINE 2500 ATIKA

Manuale istruzione i ricambi

Dichiara除去la propria responsabilita che i prodotti Trituratore biologico da giardino tipo AH 300 e AH 301

E'Conforme ai Requisiti Essenziali di Sicurezza e di Tutela della Salute di cui alla Direttiva CE 98/37 EGG e sue successive modificazioni, nonché ai Requisiti di coi alle segunti Direttive CEE:

Percio evitate di metterlo in funzionezza aver fatto attendamente le seguenti istruzioni ed informazioni ed montato l'apparecchio come descritto.

Conservare le istruzioni per usi futuri.

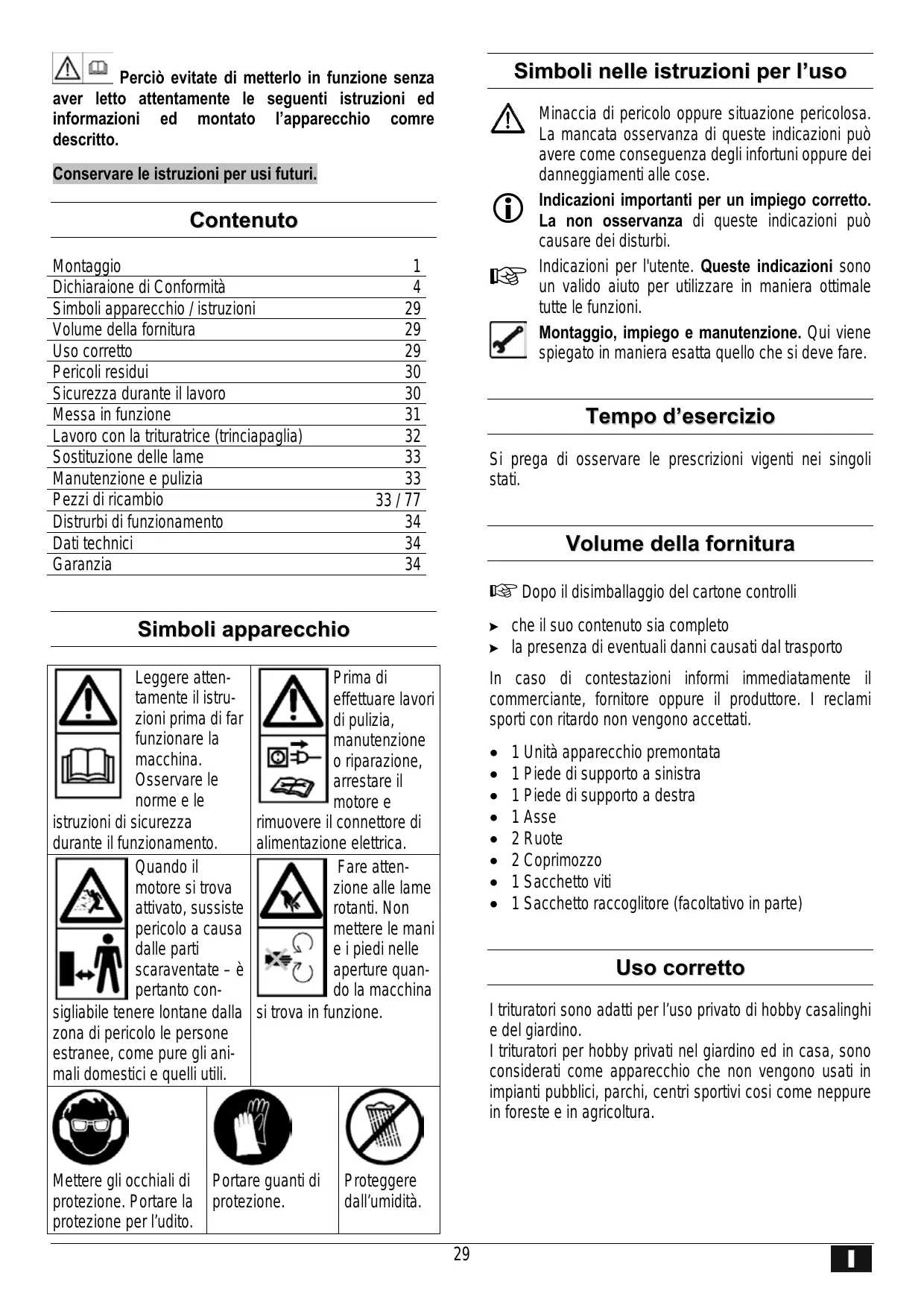

Conteno

Montaggio	1
Dichiaraione di Conformità	4
Simboli appearecchio / istruzioni	29
Volume della fornitura	29
Uso corretto	29
Pericoli residui	30
Sicurezza durante il lavoro	30
Messa in funzione	31
Lavoro con la trituratrice (trinciapaglia)	32
Sostituzione delle lame	33
Manutenzione e pulizia	33
Pezzi di ricambio	33/77
Distrurbi di funzionamento	34
Dati technici	34
Garanzia	34

Simboli apparecchio

Leggere attentamente il struzioni prima di far funzionare la macchina. Osservare le norme e le

istruzioni di sicurezza durante il funzionamento.

Prima di effettuare lavori di pulizia, manutenzione o riparazione, arrestare il motore e connettor di ne elettrica.

Quando il motore si trova attivato, sussiste pericoloa causa delle parti scaraventate -e pertanto con

sigliabile tenere lontane alla zona di pericolo le persone estranee, come pure gli animali domestici e quelli utili.

Fare atten-zione alle lame rotanti. Non mettere le mani e i piedi nelle aperture quando la macchina

si trova in funzione.

Mettere gli occhiali di protezione. Portare la protezione per l'udito.

Portare guanti di protezione.

Proteggeredall'umidita.

Simboli nelle istruzioni per l'uso

Minaccia di pericololo oppure situazione pericolosa. La mancata osservanza di questeindicazioni può averere come consegenza degli infortuni oppure dei danneggiamenti alle cose.

Indicazioni importanti per un impiego corretto. La non osservanza di questeindicazioni puocausare dei disturbi.

Indicazioni per l'utente. Questeindicazioni sono un valido auto perutilizzare in maniera ottimale tutte le funzioni.

Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare.

Tempo d'esercizio

Si prega di osservare le prescrizioni vigenti nei singoli stati.

Volume della fornitura

Dopo il disimballaggio del cartone controli

che il suo contento sia completo
la presenza di eventuali danni causati dal trasporto

In caso di contestazioni informi immediatamente il commerciante, fornitore oppure il produttore. I reclami sporti con ritardo non vengono accetti.

• 1 Unità apparecchio premontata
• 1 Piede di supporto a sinistra
• 1 Piede di supporto a destra
  1Asse
  2Rout
  2 Coprimozzo
  1 Sacchetto viti
• 1 Sacchetto raccoglitore (facoltativo in parte)

Uso corretto

I trituratori sono adatti per l'uso privato di hobby casalinghi e del giardino.

I trituratori per hobby privati nel giardino ed in casa, sono considerati come apparecchio che non vengono usati in impianti pubblici, parchi, centri sportiviosi come neppure in foreste e in agricoltura.

Pericoli residui

Anche con un impiego conforme alle prescrizioni e l'osservanza di tutte le normative di sicurezza valide, possono tuttavia sussistere dei pericoli residui intrinseci dovuti al tipo di costruzione (necessaria per lo scopo di applicazione) della macchina.

Questi rischi di pericolo residuo sono tuttavia essere minimizzati, se vengono osservate tutte le "indicazioni di sicurezza" le "prescrizioni per l'impiego" e le istruzioni per l'uso.

• Se si introducono le dita oppure le mani atraverso una aperture sussiste il pericolò di ferite, poiché si potrebbe arrivare nel dispositivo di taglio.
• Pericolo di ferite alle dita e alle mani durante i lavori di montaggio e di pulizia nel disposizione di taglio.
• Pericolo di ferite nella zona dell'imbuto a causa di pezzi da triturare lanciati via (forza centrifuga).
• Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato alla corrente.
• Contatto con componenti sotto tensione quando le parti elettriche sono aperte.
• I lavori prolongati con l'apparecchio e alla protezione per l'udito possono causare dei seri problemi per l'udito spesso.

Tuttavia, nonostante l'attuazione di tutti i provvedimenti possono sussistere dei pericoli residui non evidenti.

Sicurezza durante il lavoro

Prima della messa in funzione di quello prodotto leggere ed osservare le seguenti indicazioni e le norme antinfortunistiche della propria assocazione di categoria professionale oppure le normative di sicurezza valide nel rispetto Paese, in maniera tale da proteggere gli altri e se stessi da possibili infortuni.

i Distribuire leindicazioni della sicurezzaanche alle altre persone che lavorano con la macchina.
Custodire queste indicazioni della sicurezza accuramente per una ulteriorore consulazione.
Macchine con interrettore di sicurezza L'interruttore montato su quello trituratore biologico garantisce la vostra sicurezza. Esso impedisce infatti la messa in moto del motore in caso di macchina aperta evitando il vostro accidentale contatto con l'apparato di taglio in movimento.
Le riparazioni e il disposativo per il disinserimento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

Macchine con interruptore di sicurezza

L'interruttore montato su quello trituratore biologico garantisce la vostra sicurezza. Esso impedisce infatti la messa in moto del motore in caso di macchina aperta evitando il vostro accidentale contatto con l'apparato di taglio in movimento.

! Le riparazioni e il disposativo per il disinserimento di sicurezza, devono essere eseguite dal produttore oppure da una ditta autorizzata dallo stesso.

• Prima dell'impiego familiarizzare con l'apparecchio mediante l'aiuto e il istruzioni per l'uso.
• Non utilizzare l'apparecchio per scopi diversi da quelli prescritti (vedere: impiego conforme alle prescrizioni e lavori con la trituratrice (trinciapaglia)).
• Provedere ad una posizione sicura e mantenere sempre l'equilibrio. Evitare diprotenderli. Quando si introduce la paglia tritata nell'apparecchio, si raccomanda di stare alla stessa altezza dell'apparecchio stesso.
• Durante il lavoro con l'apparecchio prestare sempre molta attenzione. Fare attentione a quello che momentaneamente si sta facendo. Lavorare sempre con molta cautela. Non utilizzato l'apparecchio quando si è stanchi.
• Durante il lavoro con l'apparecchio portare degli occhiali di protezione, dei quanti da lavoro e una protezione per l'uditio.
• Indossare gli abiti di lavoro adatti:

non indossare

• indossare scarpe antisdrucciolevoli

• L'utilizzatore è responsablee verso terzi nel raggio di lavoro della macchina.

• Ai bambini e ai minorenni dell'èta inferiore di 16 anni non è consentito manovrare l'apparecchio.
  I bambini vanno tenuti lontano dal trituratore.
  Non azionare in nessun caso l'apparecchio, quando nelle vicinanzi si trovano delle persone estranee.
  Non lasciare mai l'apparecchio sanza sorveglianza.
• Mantenere la propria zona di lavoro sempre in ordine! Il disordine può causare degli incidenti.
• Assumere una posizione di lavoro laterale oppure dietro all'apparecchio. Non sostare mai nella zona dell'apertura di espulsione.
  Non infrilare mai le mani nelle aperture di riempimento oppure di espulsione.
• Mantenere il viso e il corpo lontani dall'apertura di riempimento.
  Non sovraccaricare l'apparecchio! Si lavora meglio e più sicuri nel Campo di potenza prestabilitito.

• Azionare l'apparecchio solo se dispositi di sicurezza solo con montati correttamente e completi, non modificare nella macchina niente di tutto quello che potrebbe compromettere la sicurezza.

• Non modificare il numero di giri del motore, poiché esta regola la velocità massima di lavoro sicura e protegge da eventuali danni, causati da un'ecccessiva velocità, sia il motore che tutte le parti rotanti.

• MaiMETTEREFUNZIONEL'apparecchio sanzaI'imbuto.
  Non modificare l'apparecchio o parti diesso.
• Prima di inserire il motore chiudere l'apparecchio.
• Non lasciare l'apparecchio esposto alla pioggia, né lavorare con lo stesso sotto la pioggia.
• Custodire l'apparecchio solo in un luogo asciutto fuori alla portata dei bambini.
• Per evitare il pericolò di tagli alle dita durante i lavori di montaggio o di pulizia tenere fermo l'apparato di taglio (vedi pic. pag. 33) e indossare dei quanti di protezione.

• Disinserire la macchina ed estrarre la spina di corrente alla prese quando vengono eseguiti i seguenti lavori:

• Lavori di riparazione

• Lavori di manutenzione e pulizia
  Rimozione di disturbi
• Trasporto
  Sostituzione delle lame
• Quando si abbandona l'apparecchio (anche per le brevi interruzioni)

Controllare la macchina per eventuali danneggiamenti:

• Prima di rimettere la macchina in funzione controllare accuramente i dispositivi di sicurezza sul loro perfetto funzionamento conformmente alle prescrizioni.
• Controllare se quale componente e danneggiato oppure difettoso. Per garantire un esercizio sicuro e perfetto, tutti componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte.
• I dispositivi di sicurezza e i componenti danneggiati devono essere riparati oppure sostituita a regola d'arte da una officina specializzata e autorizzato, se nelle istruzioni per l'uso non viene indicato diversamente.
  Gli adesivi di sicurezza, le cui scritte sono danneggiate o illeggibili devono essere rimpiazzati.

Sicurezza elettrica

• Esecuzione della linea di allacciamento secondo IEC 60245 (H 07 RN-F) con una sezione del conduttore di almeno

1,5 mm² con una lunghezza del cavoificio a 25 m
2,5 mm² con una lunghezza del cavo除外 i 25 m

• Durante la posa dei cavi di collegamento accertarsi che questi non vengano schiacciati, oiegati e che il collegamento ad innesto non venga bagnato.
• Non utilizzato il cavo per scopi per i quali esse non è previsto. Proteggere il cavo dal caldo, l'olio e gli spigoli vivi. Per estrarre la spina alla presa non tirarla dal cavo.
• Controllare ad intervalli regolari il cavo di prolunga e sostituirlo seesso è danneggiato.

Non utilizzato nessun cavo di allacciamento difettioso.
- Per il lavoro all'aperto utilizzato solo un cavo di prolunga APPROVATO per quello scopo e corrispondentemente contrassegnato.
Non usare allacciamenti elettrici provvisori.
Non cavallottare (escludere) mai i dispositivi di protezione oppure non metterli mai fuori servizio.

L'allacciamento elettrico oppure le riparazioni sui componenti della macchina devono essere eseguita da un elettrotecnico specializzato ed autorizzato oppure da uno dei nostri servizi per l'assistenza clienti. Osservare le normative locali ed in particolare quella relative alle misure di protezione.

Le riparazioni su altre parti della macchina devono essere eseguite dal produttore oppure da uno dei loro servizi per l'assistenza clienti.

Usare solo pezzi di ricambio ed accessori originali. L'impiego di altri pezzi di ricambio oppure altri accessori possono causare degli incidenti. Il produttore esclude qualsiasi responsabilità per i anni causati dall'impiego di altri pezzi di ricambio non originali.

Mezza in funzione

• Assicuratevi che l'apparecchio sia montato in maniera completa e conforme alle istruzioni.
• Per l'uso, disporre la sminuzzatrice su un fondo piano e solido (pericolo di ribaltamento).
  Non mettere l'apparecchio sul seleciato oppure sul pietrisco.
• Impiegare l'apparecchio solo all'aperto. Mantenere la distanza (almeno 2 m) da pareti o da altri oggetti rigidi.

• Prima dell'uso controllare sempre se

• i cavi di collegamento presentano dei difetti (fessure, tagli o simili)

• Controllare la macchina per eventuali danneggiamenti
• tutte le viti sono serrate bene

Allacciamento alla rete

• Confrontare il valore della tensione riportato sulla targhetta dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni Più.
• Usare prolonghe consezione sufficiente
  Fusibile

			soltanto per Britannico / Svizzera
2000 W	16 A		13 A inerte
2400 W	16 A inerte		13 A inerte
2500 W	16 A inerte		13 A inerte

Impedenza de rete

Con delle condizioni sfavorevoli della rete di alimentazione, durante il processo di inserizione dell'apparecchio, possono avere luogo delle brevi oscillazioni di tensione, le quali a loro volta possono pregiudicare il funzionamento degli altri apparecchi (ad es. sfarfallio di una lampada).

Tuttavia, per evitare simili disturbi atteneri ai valori massimi di impedenza di rete riportati nella tabella.

Potenza assorbita P1 (W)	Impedenza di rete Zmax(Ω)
2000	0,25
2400 - 2500	0,24

Accensione

Premere il pulsante verde, I".

In caso di caduta di tensione l'apparecchio si disinserisce automaticamente (interruptore di minima tensione). Per inseire nuovamente l'apparecchio premere di nuovo il pulsante verde.

Spegnimento

L'apparecchio può essere spento premendo il pulsante grosso 0'' .

Salvamotore

Il motore è dotato di un interrottore automatico, il quale in caso di sovraccarico interviene (interrompe) automaticamente Il motore può essere acceso nuovamente dopo una pausa di raffreddamento (ca. 5 min.). Per riaccendere il motore preme riovamente il pulsante verde.

Lavoro con la trituratrice (trinciapaglia)

Assumere una posizione di lavoro laterale oppure dietro all'apparecchio. Non sostare mai nella zona dell'apertura di espulsione.
Non infrilare mai le mani nelle aperture di riempimento oppure di espulsione.
- Mantenere il viso e il corpo lontani dall'apertura di riempimento.
- Non inseire le mani o altri parti del corpo oppure indumenti nel tubo di riempimento o nel canale di espulsione oppure in prossimità di altre parti in movimento.
- Prima di accendere l'apparecchio controllare, se nell'imbuto di riempimento non sono presenti ancora dei resti di paglia o arbusti.
- Non ribaltare l'apparecchio quando il motore si trova in funzione.
- Durante il riempimento fare attenzione che nell'imbuto di riempimento non arrivino pezioni metallici, pietre, bottiglie oppure altri oggetti che non devono essere lavorati.

• Se nell'imbuto di riempimento arrivano corpi estranei oppure se l'apparecchio inizia ad emettere rumori inconsueti oppure vibrazioni, disinserirlo subito e lasciarlo fermare. Estrarre la spina di corrente ed eseguire i seguenti puniti:

• esaminare i danni

• sostituire oppure riparare le parti danneggiate
  controllare l'apparecchio e stringere saldamente le parti che si sono allentate

l'apparecchio non può essere riparato se non si è autorizzati per questo scopo.

Cosa si può sminuzzare?

Si:

Rifiuti organici domestici e di giardino

p. es. rametti di siepi e rami di alberi, fiori appassiti, rifutti da cucina

No:

• vetro, peszzi metallici, materiali plastici, sacchetti di plastica, pietre, resti di stoffa, radici con terra, resti di cibo, pesce, carne

Particolari istruzioni per tritare:

• Sminuzzare rami, ramoscelli e legni sono più come averli tagliati

• quello materiale seccandosi diventa molto duro, perché diminuisce il diametro massimo dei rami da sminuzzare.

• toglierei getti dei rami moltoramificati.

• Trattamento dei rifiuti di giardino e di cucina molto acquosi e che tendono ad attaccarsi tra loro

• per evitare l'intasamento dell'apparecchio, sminuzzare quello materiale altermandolo con rifiuti legnosi.

• Non far accumulare troppo la paglia tritata nella zona dell'apertura dell'espulsione. Cio potrebbe causare l'intasamento del canale di espulsione. La consu-genza sarebbe quella di un contraccolpo del materialeattraverso il foro di riempimento.

• Depurare il foro di riempimento e il canale di espulsione se l'apparecchio è intasato. A questo proposito occorre anzitutto disinserire il motore ed estrarre la spina dalla presa.
• Assicurarsi sempre che il diametro dei rami da sminuzzare non superi quello massimo amesso per l'apparecchio ( vedi pag. 34).
  Il gruppo lame tira dentro il materiale in modo quasi completeness automatico.

• Evitare un sovraccarico del motore, in caso di rami grossi, tirando spesso indietro il ramo.
  In caso di un sovraccarico dell'apparecchio, la manopola dotata di salvamotore si spegne automaticamente

• riaccendere la sminuzzatrice dopo circa 5 min.

• se, una volta trascorso quello tempo, la sminuzzatrice non si accende, vedi punto "Disturbi di funzionamento".

Sostituzione delle lame

Prima di eseguire la sostituzione delle lame estrarre la spina di corrente.

Durante i lavori nel dispositivo di taglio sussiste il pericolo di ferite alle dita e alle mani. Utilizzare i quanti di protezione.

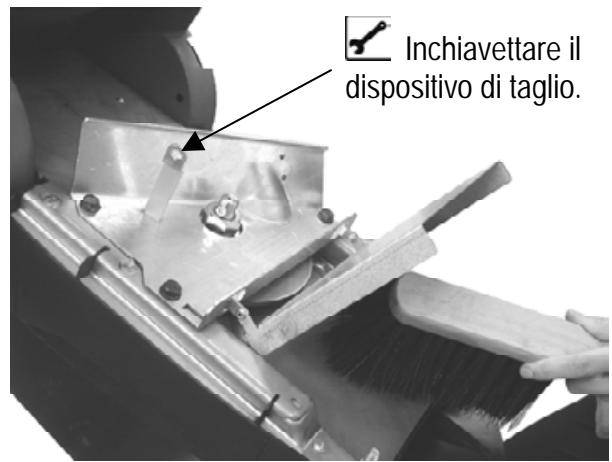

Inchiavettare il dispositorio di taglio.

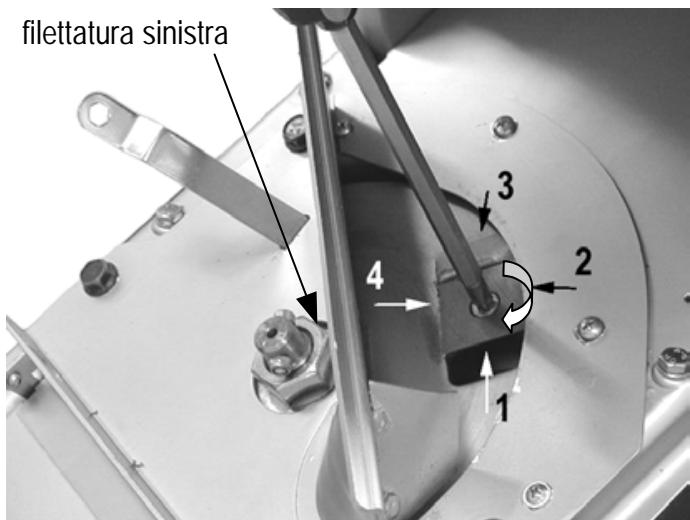

Prestazioni di taglio ridotte: un lato della lame è consumato

Applicazione di un tagliente non usato mediante il tamento

Tutti i taglienti delle lame non sono più affiliati set di lame nuovo (nr. d'ordine 382068)

Manutenzione e pulizia

Prima di eseguire i lavori di manutenzione e pulizia estrarre la spina di corrente.

Tenere presente che nel corso della manutenzione dell'utensile da taglio, quello,tramite il meccanismo di avviamo, potrebbe alla; girare,anche se il motore si trova disinserito per via del bloccaggio del coperchio.

Portare guanti di protezione.

I trituratori biologici sono generalmente esenti da manutenzione.

Per mantenern inalterato il valore e assicurarne una lunga durata, è necessario perchéfare attenzione ai seguenti punti:

• Dupo l'uso, bisogna pulire la macchina all'interno e all'esterno.

• Dopo l'uso, oliare leggermente (contra la ruggine) l'apparato di taglio e le parti mobili dell'interruttore di sicurezza.

Pezzi de ricambio

Per i pezzi di ricambio si prega di consultare il disegno.

Ordinazione dei pezzi di ricambio:

• fonte d'acquisto è il produttore

-indicazioni richieste per l'ordinazione:

• colore dell'apparecchio (per i pezioni dei corpo)

• n^ dei pezzo di ricambio

• quantità dei pezzi

• modello della sminuzzatrice

• tipo

Esembio: aranciato, 382032, 1, tipo 2000, AH 301

Disturbi di funzionamento

disturbo	possibile causa	soppressione
Il motore non si avvia	- manca la tensione nell'impianto elettrico - cavo di raccordo difettoso - la parte superiore della carcassa non è chiusa bene (è scattato il disinserimento di sicurezza)	- controllare la protezione - farlo controllare (elettricista specializzato) - chiudere bene la parte superiore della carcassa, ed avvitarla, togliere event. la sporciazia
Il motore romba, perché non si avvia	- meccanisco di taglio bloccato - condensatore difettoso	- disinserire l'apparecchio, staccare la spina dall'impianto elettrico e pulire l'interno dell'apparecchio - far riparare l'apparecchio dal costrutto oppure da una ditta da lui indica
L'apparecchio funziona, perché si blocca alla più现代农业 sollecitatione e si disinseriscetramite l'interrutture di protezione del motore.	Il cavo di prolunga è troppo lungo oppure la sezione di quello è troppo piccola. Presa di corrente troppo lontana dal collegamento principale e sezione troppo piccola del conduttore di collegamento.	Cavo di prolunga almeno 1,5 mm2, massio-mo 25 m lungo. Se il cavo è più lungo,sezione di almeno 2,5 mm2.
Prestazioni di taglio ridotte	un lato / tutti i taglienti della lame consumato	Sostituzione delle lame (vedi pag. 33)

Data tecnici

Modello	2000	2400	2500
Tipo	AH 301	AH 300	AH 300
Motore	motore a induzione 230 V, 50 Hz, con freno motore automatico
Potenza dei motore P1 S 6 - 40 %	2000 W	2400 W	2500 W
Ammisione di energia electrica I	9,3 A	10,5 A	11,3 A
Numero di giri N		2800 min-1
Interruttore on / off con	salvamotore, dispositivo per l'interruzione di sicurezza, interrottore di minima tensione
Peso	22,5 kg	23,5 kg	23,5 kg
Livello di pressione acustica al postingo di lavoro LPA*		92 dB (A)
Livello di potenza sonora misurata LWA*		102 dB (A)
Livello di potenza sonora garantita LWA*		103 dB (A)
Diametro massimo dei rami da sminuzzare (vale solo per legno verde)	40 mm	45 mm	45 mm

*direttiva 200/14/EG

Garanzia

• Riconosciamo 2 anni di garanzia alla data d'acquisto del prodotto, per agli rottrura dovuta a materialli scadenti o a difetti di fabbricazione.
  Non viene riconnsciuta garanzia per rotture dovute a uso errato oppure a disattenzione delle istruzioni d'uso.
  Le parti difettose devono essere spedite alla nostra fabbrica e nei ci riserviamo il diritto di decidere l'eventuale invio migliorato di pezzi di ricambio.
• Le prestazioni di garanzia non si estendono alla normale usura dei seguenti componenti.
• I lavori di garanzio saranno fatto danio. La riparazionetramite un'altra ditta potrè essere fattà solo con la nostra autorizzazione.
• La garanziaiene riconosciuta solo per ricambi originali.
• La si riserva la possibilità di modifiche tecniche alla preavviso.

Conservare le istruzioni per usi futuri.
