BRUKSANVISNING MHD 2800 ATIKA

Brugsanvisning - Sikkerhetsinformasjoner

Side 69

Reservedeler

Blz.77

Reserveonderdelen

Stronie

85

EF-overensstemmelseserklæring

Organisk affald fra husholdning og have

F.eks.haek-ogtraefklip,visnede blomster,kokkenaffald

Nej:

Brug et ubenyttet blad ved at vende kniven.

Alle knivblade slove

Nyt knivsaet (ordrenummer 382425).

Skal oppvevares for senere bruk.

Elektriske apparater pågressive kastes sammen med husholdningsavfallet. Apparat, tilbehör og emballasje på innleveres for miljøvennlig gjenbruk.

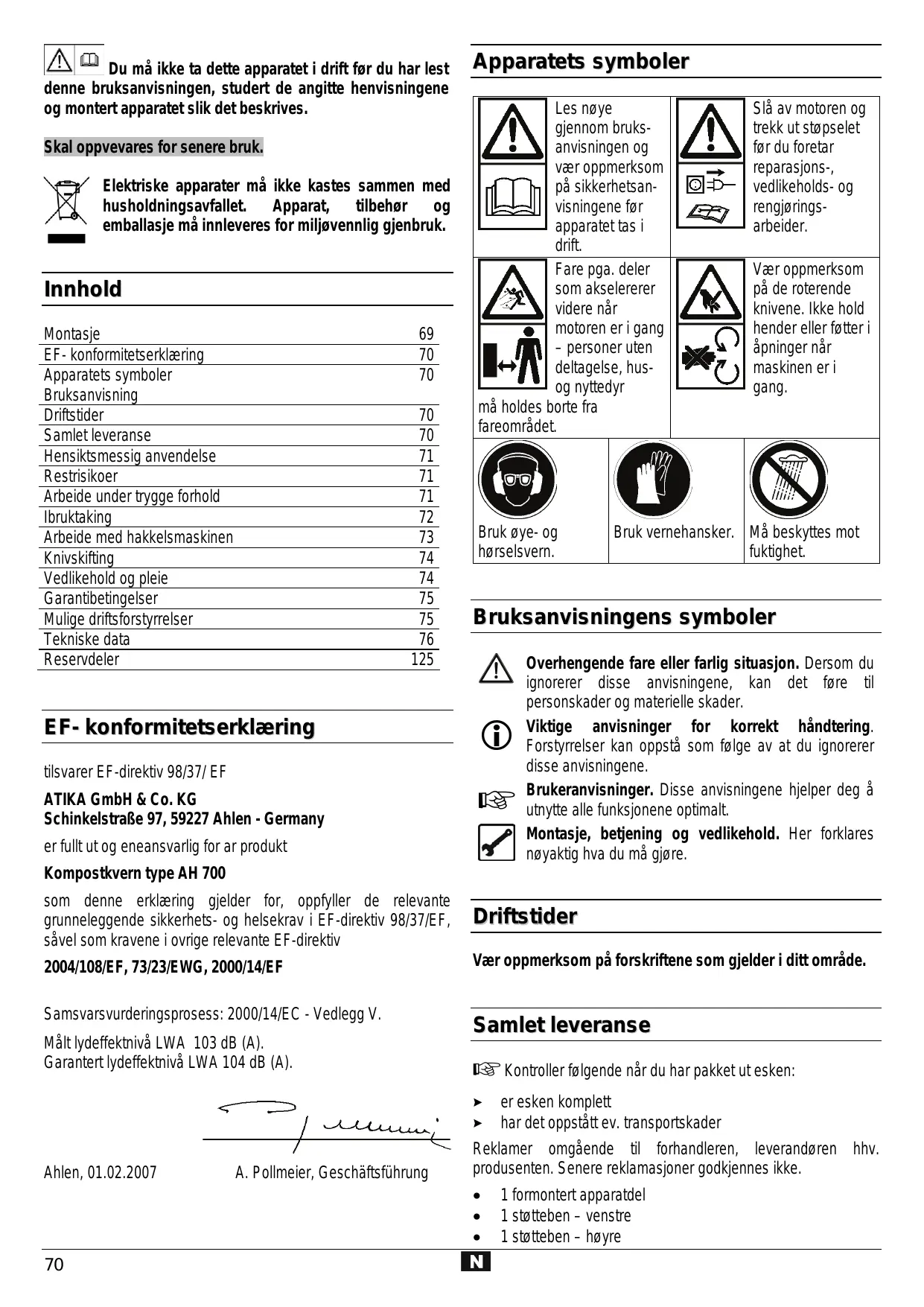

Innhold

Montasje	69
EF- konformitetserklæring	70
Apparats symboler	70
Bruksanvising
Driftstider	70
Samlet leveranse	70
Hensiktsmessig anvendelse	71
Restrisikoer	71
Arbeide under trygge forhold	71
Ibruktaking	72
Arbeide med hakelsmaskinen	73
Knivskifting	74
Vedlikehold og pleie	74
Garantibetingelser	75
Mulige driftsforstyrrelser	75
Tekniske data	76
Reservdeler	125

EF- konformitetserklæring

tilsvarer EF-direktiv 98/37/EF

ATIKA GmbH & Co. KG

som denen erklæring gjelder for, oppfyller de relevante grunneleggende sikkerhets- og helsekrav i EF-direktiv 98/37/EF, ], savel som kravene i ovrige relevante EF-direktiv

Les noyegjennom braupsanvisningen ogvær oppmerksopapa sikkerhetsanvisningene forapparatet tas i drift.

Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjörings-arbeider.

Fare pga. delersom aktelererervidere narmotoren er i gang- personer utendeltagelse, husog nyttedyr

Vær oppmerksom
på de roterende
knivene. Ikke hold
hender eller føtter i
apninger Near
maskinen er i
gang.

má holdes borte fra
fareomrátet.

Bruk oye- og hørssvern.

Bruk vernehansker.

Ma beskyttes mot fuktighet.

Bruksanvisingens symboler

Overhengende fare aller farlig situasjon. Dersom du ignorerer disse anvisingene, kan det före til persorskader og materielle skader.

Viktige anvisninger for correkt handtering. Forstyrrelser kan oppsta som følge av at du ignorerer disse anvisingene.

Brukeranvisninger. Disse anvisingene hjelper deg Å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares noyaktig hva du ma gore.

Driftstider

Vær oppmerksom på forskriftene som gjelder i ditt område.

Samlet leveranse

er esken komplett
har det oppstatt ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

1 formontert apparatusdel
1 stotteben - venstre
1 stotteben - hóyre

1aksel
2 hjul
2 hjulkapsler
1 skruepose
1 samlosekk
1 bruksanvising

Hensiktsmessig anvendelse

Riktig bruk omfatter hakling av

• alle typer kvister med et maks. tverrsnitt (alt fetter treate og hvor friskt det er)
• vissent, faktig, flere dager gommelt hageavfall blandet med kvister

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.

Hakkelsmaskiner som er ment brukt i private husholdninger og hageomrader, er slike som ikke benytttes på offentlige anlegg, parker, idrettsanlegg og innen landbruks og skogsdrift og ikke benytttes i kommersielt øyemed.

Til riktig bruk hører ogss at man mø overholde produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.

All bruk utover dette gjelder som uriktig bruk. Produsenten er/DDKE ansvarlig for skader som oppstar pa grunn av dette. Brukeren bærer selv risikoen.

Hvis du selv foretar endringer på hakkelsmaskinen, er vi ikke ansvarlige for de skadene som oppstår på grunn av dette.

Apparatet mä kun klargjøres, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid mä kun gjennomføres av oss ell er av kundeservicesteder som er anbefalt av oss.

Restrisikoer

Til tross for at alle sikkerhetsbestemmelser overholds ved den hensiktsmessige anvendelsen, kan det allikevel gjensta restrisikoer som folleg av apparatets konstruksjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetsanvisingene" og "Hensiktsmessig anvendelse" og leser nøye gjennomBruksanvisingen.

Hvis man tar hensyn og er forsiktig minsker risikoen for personog materialskader.

• Fare for skader på fingre og hender, dersom du putter.Handen inn i en Åpning ogkommen borti knivverket.
• Fare for skader på fingre og hender ved monterings- og rengjøringsarbeider på knivverket.
• Skader på grunn av hakkelsmaterialer som slynges ut rundt trakten.
• Fare ved strøm ved bruk av elektriske stikkledninger som ikke er.intakt.
• Beröring av spenningsförende deler ved öpne elektriske bestanddeler.

Horselen svekkes ved vedvarende arbeider uten horselsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjensta en restrisiko.

Arbeide under trygge forhold

Les nœye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisingene til alle som arbeider med maskinen.
Ta godt vare på disse sikkerhetsanvisingene.
Apparat med sikkerhetsbryter

På apparatet er det montert en sikkerhetsbryter med automatisk motorbremse som sørger for sikkerheten din. Den forbindrer at motoren kan slås på narr apparatet er apent og at du ikke kankommen borti det roterende knivverket med händen.

Reparasjoner på sikkerhetsbryteren munch utføres av produsenten hhv. av firmaer som produsenten henvisser til.

Gjør deg kjent med apparatet ved hjelp avBruksanvisningen for du tar det i bruk.
- Ikke bruk apparatet til formal som det ikke konstrukt for (se "Hensiktsmessig anvendelse" og "Arbeide med hakkelsmaskinen").
- Sørg for at du stå stabilt og hold likevekten hele tiden. Du arbeider bedre og tryggere i det angitte kapasitetsområdet. Ved kasting av hakkelsgodset på du stå på samme niva mit som maskinen.
Vær oppmerksom. Pass på hva du gjør. Gåfram med fornuft. Ikke benytt apparatet när du er sliten eller er pavirket av narkotiske stoffer, alkohol eller medikamenteer. Et øyeblikskuoppmerksomhet kan medfrole alvorlige skader.
- Bruk vernebriller, arbeidshansker og hørsvern nár du arbeider.
- Bruk egnet arbeidstoy:

• ikke vide klær
  sklisikkert skotoy

• Den som betjener maskinen er ansvarlig for andre perosner i maskinenes arbeidsområde.
  Barn ogunge under 16 arfar icke betjene maskinen.

• Hold barn borte fra apparatet.
• Du mã aldri bruke apparatet hvis personer uvedkoemmende personer er i nærhen.
  La aldri trimmeren vaere uten oppssikt.
• Hold arbeidsomrädet i ordin! Uorden kan medfrole ulykker.
• Innta arbeidsstilling ved sider av ell er bak apparatet. Stå aldri iærheten av utkasterapningen.
  Grip aldri inn i pafyllings-ller utkasterapningen.
• Snu ansiktet og kroppen bort fra pafyllingsapningen.
• Ikke hold hender eller føtter i øpninger nær maskinen er i gang. Du arbeider bedre og tryggere i det angitte kapasitetsomrædet.
• Driv apparatet kun med komplett og korrekt monter beskyttelsesanordning.

• Ikke bruk trimmeren i fuktige og våte omgivelser.
• Ikke la apparatet stä ute i regnvaer.

• Arbeid kun under tilstrekkelige sikkerhetsforhold, sorg for god belysning.

• Hold fast knivverket (se fig. side 74) og bruk vernehansker for ä unngå skader på fingrene ved monterings- og rengjøringsarbeider.
  Slä av maskinen og trekk stöpselet ut av stikkontakten ved:

• vedlikeholds- og rengjoringsarbeider

• oppretting av feil
• kontroll av tilkoplingsledningene om disse er omslynet aller skadet.
• transport
  reparasjonsarbeider
  knivskifting

• nár du forlater apparatet (også ved kortere avbrudd).

• Ved tilstopping i maskinens inntak eller utløp på du SLA av motoren og trekke ut stødselet fra stikkontakten, før du fjerner materialrester i inntaket eller utløpet.

• Kontroller om maskinen ev. er skadet:

• kontroller omhyggelig om besykttelsesanordningene fungerer feilfritt og hensiktsmessig før du fortsetter driften av apparatet.

• kontrollér om de bevegelige delene fungerer som de skal og ikke er klemt fast aller om deler er skadet. Samtlige deler på vår correkt montert og oppfylle alle betingelser forå sikre en feilfrid drift.
• Skadete verneinnretninger og deler må repareres eller byttes ut på godkjent verksted (eller hos produsenten), hvis ikke annet er nevnt i braupsanvisningen.

• Skadede eller uleselige sikkerhetsklistremaker skalerstattes.

• Oppbevar apparatet kun på et tört sted utenfor barnsrekkevidde.

Elektrisk sikkerhet

• Lange og tynne tilkoplingsledninger gir et spenningsfall. Motoren oppnär ikke longer sin maksimale effekt, apparatets funksjon reduseres.
• Stöpslene og kopingsboksene på tilkoplingsledningene på vind er produsert i gumm, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller vindere trukket over med et slikt material.

• Pluggen til tilkoplingsledningen på vår beskyttet mot sprutevann.

• Pase at stikkledningen/DD: kommer i klemme erer boyes og at pluggforbindelsen/DD: blir blvat nar du installerer ledningen.

• Ved bruk av kabeltrommel,鬆 kabelen vikles helt inn.
• Ikke bruk ledningen til noe den/DD er konstruert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til a trekke stopelet ut av stikkontakten.
• Kontroller skjoteledningen jevnlig og skift den ut.nr den er ødelagt.
• Ikke bruk defekte stikkledninger.
• Bruk kun skjeteledninger som er godkjent og kjennetegnet for utendørs bruk.
• Ikke monter provisoriske elektriske tilkoplinger.
  Du ma aldri brokople ellr sl av beskyttesses-anordningen.
  Kople til trimmeren via en feilstrømsvernebryter (30 mA).

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes elektriske deler mag kun utfores av en faglert elektriker ullav var kundeservice. Vær oppmerksom på lokale forskritter, saerlig med hensyn til sikkerhetstiltak.
Reparasjoner på maskinenes andre deler på kun utføres av produsenten hhv. av hans kundeservice.
Benyt kun originale reservedeler. Hvis man benytter andre reservationeler kan det oppsta ulykker forBrukeren. Produsenten er ikke ansvarlig for skader som oppstar som følge av dette.

Ibruktaking

Forsikre deg om at hele apparatet er montert på en forskrlftsmessig mæte.
- Plasser hakkelsmaskinen på et vannrett og hardt underlag for du tar den i bruk (fare for at den velter).
- Ikke plasser apparatet på et gulv som er brostein- aller singlebelagt.
- Bruk apparatet kun ute. Hold avstand (minst 2 m) fra vegger erler andre stive gjenstander.
- Kontroller før hvver bruk:

! Ikke bruk defekte ledninger.
er apparatet ev. skadet (se "Arbeide under trygge forhold")
er alle skruene skrudd hardt fast

(1) Nettilkopling

• Sammenlign den angitte spennenpenen på apparatets typeskilt med nettspennenpen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.
• Bruk skjoteledning med tilsvarende tversnitt.

Nettsikring

		Sveits	UK
2200 W	16 A treg	10 A treg	13 A treg
2500 W	16 A treg		13 A treg
2800 W	16 A treg		13 A treg

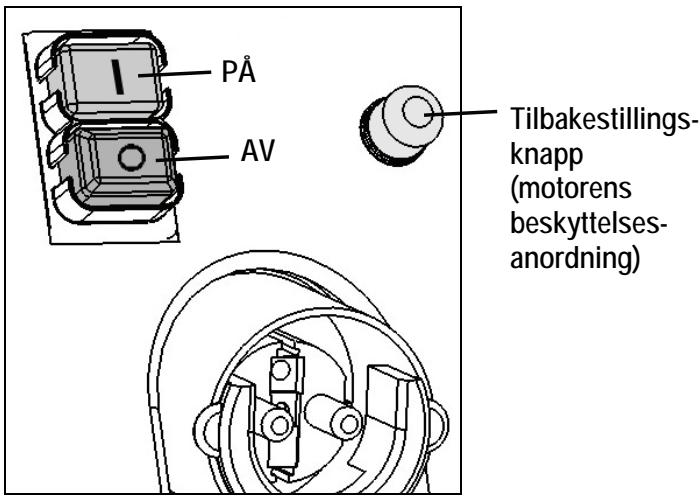

Av/pà-bryter

Ilke benytt trimmere hvor man ikke kan SLå bryteren på eller av. Skadete brytere må straks repareres eller byttes ut av kundeservice.

Slå på apparatet

Trykk inn den gronne knappen

Slå av apparatet

Trykk på den rode knappen 0

Ved strømbrudd

Apparatet slas automatisk av ved strombrudd (nullspenningsrele).

Trykk inn den gronne knappen for a sla pa apparatet igjen.

Motorens beskyttelsenordning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

1. Tilbakestillingsknapp (motorvern)
2. den grônne knappen (1) for a slà den pà.

Nettimpedans

Dersom betingelsene for nettspenningen不解 optimale, kan det oppstå korte spenningsfall nár apparatet slas på. Dette kan ha negativ innvirkning på andere arrarater (f. eks. lampe som blafrer).

Det oppstår ingen forstyrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P1(W)	Nettimpedans Zmaks (Ω)
2200	0,21
2500	0,21
2800	0,19

Arbeide med hakkelsmaskinen

• Innta arbeidsstilling ved sider av erler bak apparatet. Stå aldri iærheten av utkasteråpningen.
  Lengere material, som stikker ut av apparatet, kan slynestilbake nár det trekkes inn av knivene! Hold sikkerhet-savstanden!
  Grip aldri inn i pafyllings-ller utkasterapningen.
• Snu ansiktet og kroppen bort fra pafyllingsapningen.
• Ikke få hender, andre kroppsdeler og klær inn i pafyllingsrøret, utkastingskanalen eller iærheden av andre bevegelige deler.
• Kontroller at det ikke er hakkelsrester i fylletrakten För du slar på apparatet.
• Ikke vipp apparatet när motoren er i gang.
• Når du fyller på fylletrakten, må du pase at det ikkekommen metallgjenstander, steiner, flasker eller andre gjenstander i apparatet som det ikke kan bearbeide.

• Det oppstår ingen forstyrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides. Slå av apparatet straks og la detkommen til stillstand, dersom fremmede gjenstanderkommen i fylletrakten. Det samme gjelder, dersom apparatet begynner Å vibrere eller lage unaturlige lyder.

• inspiser skaden

• skift ut ellre reparer odelagte deler
• kontroller apparatet og stram fast lõse deler

Hva kan jeg kutte opp?

Ja:

• organisk avfall fra husholdning og hage, f.ecs. hekke- og tresnitt, visne blomster, kjokkenavfall.
  organisk avfall fra husholdning og hage, f.ecs. hekke- og tresnitt, visne blomster, kjokkenavfall.

Nei:

• glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester, röttter med jord, mat-, fiske- og kjottavfall.

Spesielle anvisninger vedrørende oppkutting:

Kutt opp grener, kvister og ved straks de er kappet av:

• dette hakkelsmaterialiet blir meget hardt Near det torker, den maksimale kvisttykkelsen som kan bearbeides blir derfor mindre.
  Fjern sideskuddene på grener med mange kvister.

  Bearbeid hage- og kjokkenavfall som bade er meget vannholdig og somlett klistrer seg sammen.

• Bearbeid hage- og kjokkenavfall som bade er meget vannholdig og somlett klistrer seg sammen.

  Ikke la det haksklete materialet bli for hoyt i omraret til utkastningskanalen. Dette kan fore til at haksklet material forstopper utkastningskanalen. Dermen kan det komme til tilbakeslag av materialet gjennom pafyllingsapningen.

Rengjør pafyllingsapningen og utkastningskanalen nar apparatet er forstoppet. Slå først av motoren, og trekk ut nettpluggen.

Pase at grenens maksimale diameter som skal bearbeides, tilsvarende diameteren på apparatet ditt, ikke overskrides (se side 76). Alt etter tretype og friskhet, kan den maksimale kvistykkelsen som kan bearbeides blir forringes.
Knivverket drar hakkelsmaterialialet i stor grad automatisk inn i apparatet.
Unngá a overbelaste og blokkere motoren ved à dra tykkere grener ofte tilbake.
Bryteren som er utstyrt med motorens sikkerhetsbryter, slas automatisk av när apparatet overbelastes:
slå på hakkelsmaskinen igjen etter ca. fem minutter
- les avsnitt "Mulige driftsforstyrelser", dersom apparatet ikke kan slås på igjen etter@emailiden

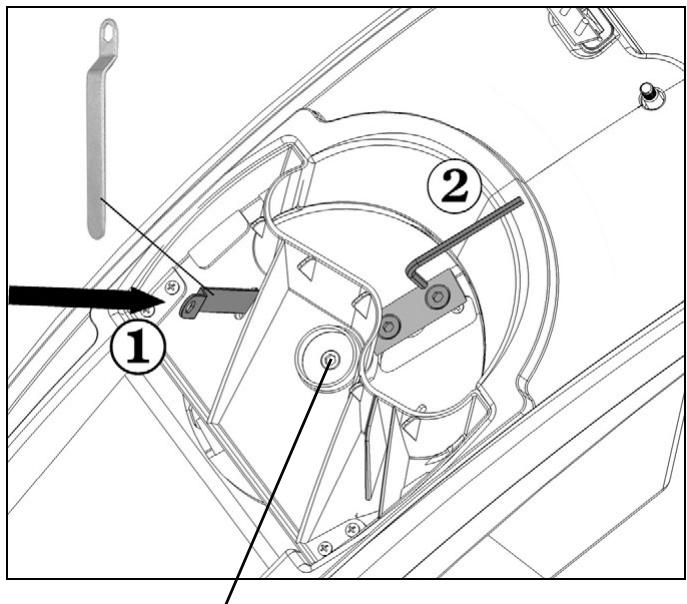

Knivskifting

Trekk ut stapselet for knivskiftingen.

Fare for skader på fingre og hender ved arbeider på knivverket. Bruk vernehansker.

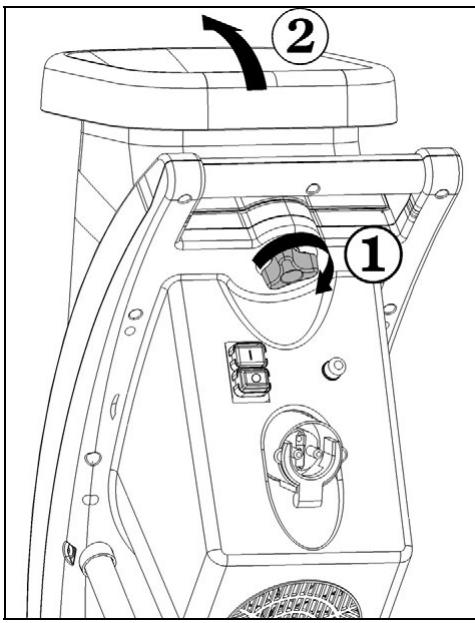

Apning av apparatet

Feste knivkerket.

Venstregjenger

Minsket skjäreffekt: ←●

En slovt knivegg.

Innsetting av en ubenyttet egg ved skifting.

Alle kniveggene er slove.

Nyttsettkniver(ordrenummer382425).

Vedlikehold og pleie

För vedlikeholdsarbeidet kan begynne:

• stans motoren og trekk ut nettstikket.
  bruk vernehansker for a unnga skader.

Skjaereverktøyet stanser ikke med en gang'nar man slær av apparatet. Vent med a foreta reparasjoner eller vedlikehold til alle delene har stanset helt.

Pass på ä fjerne verktøy og skrutrekkere etter at du har gjen-nomfør vedlikehold eller raparasjoner.

• Hakkelsmaskinen er i stor grad vedlikeholdsfri. Følg punktene under for verdibevaring og lang levetid:
  Luftespor skal holds fri og rene.
• Kontroller festeskruene (evt. trekk til).
• Rengjør apparatet inn- og utvendig när du har brukt hakkelsmaskinen.

• Kvernen skal/DDREngjores med rennende vann ell hoytrykkspyler.
• Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje etter hvert bruk for a beskytte apparatet mot korrosjon.

Garantibetingelser

Før haver retting av feil

-Slaavapparatet
- Vente til hakkelsmaskinen stared welt stille
Trekk ut nettpluggen

Forstyrrelser	Mulig ørsak	Tiltak
Motoren starter ikke.	- Nettspenning mangler. - Tilkoplingsledning er ødelagt - Den øverste delen av forkledningen er ikke lukket ordentlich igjen (Sikkerhetsbryteren er koplet fra)	- Kontroller sikring. - La faglært elektriker kontrollere ledningen. - Lukk og skru fast den øverste delen av forkledningen ordentlich.
Motoren summer, men starter ikke.	- Knivverket er blokkert.	- Slå av apparatet, trekk ut støpselet og rengjør apparatet innenfra.
Motoren summer, men starter.dkke.	- Kondensatoren er ødelagt.	- Lever apparatet for reparasjon til et kundeverksted.
Redusert skjærerkraft.	Sløv kniv.	Knivskifting (se side 74).
Apparatet starter, blokkerer imidlertid ved lav belastning og slås av via motorens sikkerhetsbryter.	Skjøteledningen er for lang eller tversnittet er for lite. Stikkontakten er for langt vekk fra hovedtilkoplingen og stikkledningsens tversnitt er for lite.	Trekk ut støpselet og gjør følgende: Skjøteledningen er minimum 1,5 mm2 og maksimum 25 m lang. Tverrsnitt på minimum 2,5 mm2 ved lengre ledning.

Tekniske data

Modell	2200	2500	2800
Type	AH 700	AH 700	AH 700
Motor	vekselstrørmsmotor 230 V, 50 Hz, 2800 min-1, med automatisk motorbremse
Motorytelse P1 S6 - 40 %	2200 W	2500 W	2800 W
På-/Avknapp med	motorens sikkerhetsbryter, elektrisk sikkerhetsavbryter, nullspenningsutløser
Vekt	19,0 kg	19,0 kg	19,5 kg
Lydtrykknivå LPA(målt i henhold til direktivet 2000/14/EF)	83 dB (A)
Målt lydeffektnivå LWA(målt i henhold til dirktivet 2000/14/EF)	103 dB (A)
Garantert lydeffektnivå LWA(målt i henhold til direktivet 2000/14/EF)	104 dB (A)
Maks. fremdiameter som kan bearides(gjelder kun for nyskåret tre)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 42 mm
Beskyttelsesklasse	I
Beskyttelsesart	IP X4
Nettsikring	16 A treg Ø	16 A treg Ø	16 A treg Ø
Sveits	10 A treg Ø	--	--
UK	13 A treg Ø	13 A treg Ø	13 A treg Ø

Beschrijving

Skydda mot fuktighet.

Symboler driftinstruktion
