BRUKSANVISNING BIOPLUS 2500 ATIKA

Bruksanvisning og resedeler

som denne erklæring gjelder for, oppfyller de relevante grunneleggende sikkerhets- og helsekrav i EF-direktiv 98/37/EF, savel som kravene i ovrige relevante EF-direktiv

Skal oppvevares for senere bruk.

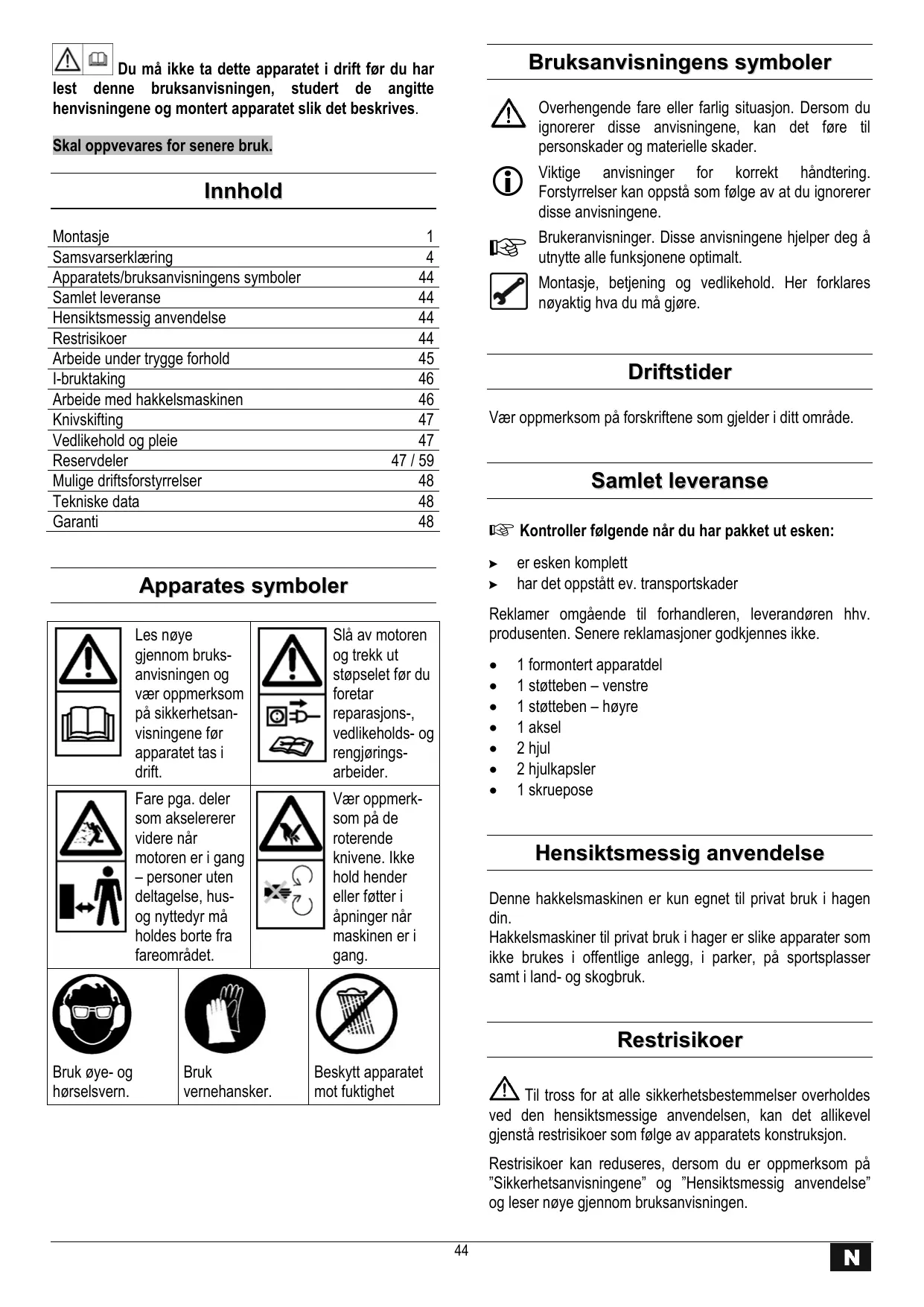

Innhold

Montasje	1
Samsvarserklæring	4
Apparatets/bruksanvisingens symbolor	44
Samlet leveranse	44
Hensiktsmessig anvendelse	44
Restrisikoer	44
Arbeide under trygge forhold	45
I-bruktaking	46
Arbeide med hakkelsmaskinen	46
Knivskifting	47
Vedlikehold og pleie	47
Reservdeler	47 / 59
Mulige driftsforstyrrelser	48
Tekniske data	48
Garanti	48

Apparates symboler

Les nøye gjennom bruks- anvisningen og vær oppmerksom på sikkerhetsan- visningene for apparatet tas i drift.		Slå av motoren og trekk ut støpselet før du foretar reparasjons-, vedlikeholds- og rengjørings- arbeider.
Fare pga. deler som aktelererer videre*nr motoren er i gang - personer uten deltagelse, hus- og nyttedyrmö holds borte fra fareområdet.		Vær oppmerk- som på de roterende knivene. Ikke hold hender eller føtter i apninger*nr maskinen er i gang.
Bruk øye- og hørsvern.	Bruk vernehansker.	Beskytt apparatet mot fuktighet

Bruksanvisingens symboler

Overhengende fare aller farlig situasjon. Dersom du ignorerer disse anvisingene, kan det.fore til persorskader og materielle skader.

Viktige anvisninger for korrekt handtering. Forstyrrelser kan oppsta som følge av at du ignorererppe anvisingene.

Brukeranvisninger. Disse anvisingene hjelper deg Å utnytte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares noyaktig hva du ma gore.

Driftstider

Vær oppmerksom på forskriftene som gjelder i ditt område.

Samlet leveranse

er esken komplett
har det oppstatt ev. transportskader

Reklamer omgående til forhandleren, leverandøren hhv. produsenten. Senere reklamasjoner godkjennes ikke.

1 formontert apparatdel
1 stotteben - venstre
1 stotteben - høyre
1aksel
2 hjul
2 hjulkapsler
1 skruepose

Hensiktsmessig anvendelse

Denne hakkelsmaskinen er kun egnet til privat bruk i hagen din.

Hakkelsmaskiner til privat bruk i hager er slike apparater som)\ ikke brukes i offentlige anlegg, i parker, på sportsplasser\ samt i land- og skogbruk.

Restrisikoer

Til tross for at alle sikkerhetsbestemmelier overholdes den hensiktsmessige anvendelsen, kan det allikevel ta restrisikoer som flege av apparatets konstrusjon.

Restrisikoer kan reduseres, dersom du er oppmerksom på "Sikkerhetsanvisningene" og "Hensiktsmessig anvendelse" og leser nøye gjennom bruksanvisningen.

• Fare for skader på fingre og hender, dersom du putter händen inn i en Åpning ogkommen borti knivverket.
• Fare for skader på fingre og hender ved monterings- og rengjøringsarbeider på knivverket.
• Skader på grunn av hakkelsmaterialer som slynges ut rundt trakten.
• Fare ved strøm ved bruk av elektriske stikkledninger som ikke er intakt.
• Berøring av spenningsførende deler ved øpne elektriske bestanddeler.
• Horselen svekkes ved vedvarende arbeider uten hørsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjenstä en restrisiko.

Arbeide under trygge forhold

Les nøye gjennom følgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhetsbestemmelsene i de forskjellige landene. Slik kan du beskytte deg selv og andre mot skader.

Formidle sikkerhetsanvisingene til alle som arbeider med maskinen.
Ta godt vare på disse sikkerhetsanvisningene.
Apparat med sikkerhetsbryter
På apparatet er det montert en sikkerhetsbryter med automatisk motorbremse som sørger for sikkerheten din. Den forhindrer at motoren kan slås på'nar apparatet er äpent og at du ikke kan komme borti det roterende knivverket med händen.
Reparasjoner på sikkerhetsbryterenmökun utføres av produsenten hhv. av firmaer som produsentenhenviser til.

Gjor deg kjent med apparatet ved hjelp av bruksanvisingen fdr du tar det i bruk.
- Ikke bruk apparatet til formal som det ikke konstrukiert for (se "Hensiktsmessig anvendelse" og "Arbeide med hakkelsmaskinen").
Sorg for at du stå stabilt og hold likevekten hele tiden. Ikke strekk deg fremover. Ved kasting av hakkelsgodset ma du stå på samme niva mit som maskinen.
Vær oppmerksom. Pass på hva du gjør. Vær fornuftig i omgang med apparatet. IkkeBruk apparatet när du er trøtt.
- Bruk vernebriller, arbeidshansker og hørsvern nár du arbeider.
- Bruk egnet arbeidstoy:

Den som betjener maskinen er ansvarlig for tredjemann i maskinenes arbeidsområde.
Barn ogunge under 16 ar fär ikke betjene maskinen.
- Hold barn borte fra apparatet.
- Du ma aldri bruke apparatet hvis personer uten deltagelse er i nærhen.
La aldri apparatet sta uten tilsyn.

• Hold orden i arbeidsomradydet ditt. Rot kan fore til ulykker.
• Innta arbeidsstilling ved sider av eller bak apparatet. Stå aldri iærheten av utkasterapningen.
  Grip aldri inn i pafyllings-ller utkasterapningen.
• Snu ansiktet og kroppen bort fra pafyllingsapningen.
• Ikke overbelast apparatet! Du arbeider bedre og tryggere i det angitte kapasitetsområdet.
• Driv apparatet kun med komplett og korrekt montert beskyttelsenanordning. Ikke foreta endringer på maskinen som kan redusere sikkerheten.
• Du MMAke endre turtallet til motoren, for dette regulerer den sikre, maksimale arbeidshastigheten og beskytter motoren og alle deler som dreies mot skader pga. for stor hastighet.
• Ikke driv apparatet uten fylletrakt.
• Ikke forta endringer på apparatet eller apparatets deler.
  Lukk apparatet før motoren slas pa.
• Ikke spyl vann på apparatet. (Risikokilde - elektrisk strøm).
• Ikke la apparatet sta ute i regnveer. Ikke arbeid nár det regner.
• Oppbevar apparatet kun på et tört sted utenfor barnsrekkevidde.
• Hold fast knivverket (se fig. side 47) og bruk vernehansker for a unngå skader på fingrene ved monterings- og rengjøringsarbeider.
• Slå av maskinen og trekk støpselet ut av stikkontakten ved:

reparasjonsarbeider
- vedlikeholds- og rengjøringsarbeider
- oppretting av feil
- transport
knivskifting
- nár du forlater apparatet (også ved kortere avbrudd).

• Kontroller om maskinen ev. er skadet:

• kontROLLER omhyggelig om beskyttesesan-ordningene fungerer feilfritt og hensiktsmessig for du forsetter driften av apparatet

• kontroller om noen deler er skadet aller mangelfulle. Samtige deler ma vare korrekt montert og oppfylle alle betingelser for a sikre en feilfi drift
  beskylteseanordninger og deler som er skadet mä repareres aller skiftes ut av et godkjent verksted, sāfremt/DDke noe annet er angitt i braupsanvisingen
• Skadede aller uleselige sikkerhetsklistremerker skal erstattes.

! Elektrisk sikkerhet

Stikkledningens utforelse iht. IEC 60245 (H 07 RN-F) med et aretverrsnitt pa minimum:

1,5 mm² ved kabellengde til 25 m
2,5 mm² ved kabellengde over 25 m

• Pase at stikkledningen ikke kommer i klemme eller boyes og at pluggforbindelsen ikke blir våt(nr du installerer ledningen.
• Ikke bruk ledningen til noe den/DD er konstruert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til a trekke stopelet ut av stikkontakten.

• Kontroller skjeteledningen jevnlig og skift den ut när den er ødelagt.

• lkke bruk defekte stikkledninger.

• Bruk kun skjøteledninger som er godkjent og kjennetegnet for utendørs bruk.
• Ikke monter provisoriske elektriske tilkoplinger.
  Du ma aldri brokople ell sla av beskyttesanordningen.

Den elektriske tilkoplingen hhy. reparasjoner pa maskinenes elektriske deler ma kun utfores av en faglært elektriker aller av var kundeservice. Vær oppmerksom på lokale forskrifter, særlig med hensyn til sikkerhets-foranstaltninger.
Reparasjoner på maskinenes andre deler mx kun utfores av produsenten hhv. av hans kundeservice.
Bruk kun originale reserve- og tilleggsdeler, som originalt spesialtilbehør. Bruken av andre resvedeler og annet tilbehør kan.fore til ulykker forBrukeren. Produsenten er ikke ansvarlig for skader som oppstår som følge av dette.

I-bruktaking

Forsikre deg om at hele apparatet er montert på en forskriftsmessig mæte.
- Plasser hakkelsmaskinen på et vannrett og hardt underlag for du tar den i bruk (fare for at den velter).
- Ikke plasser apparatet på et gulv som er brostein-ller singlebelagt.
- Bruk apparatet kun ute. Hold avstand (minst 2m ) fra vegger aller andre stive gjenstander.
- Kontroller følgende hver gang du tar apparatet i bruk: er stikkledningen ødelagt (rifter, sprekker e.l.)

! Ikke bruk defekte ledninger.
er apparatet ev. skadet (se "Arbeide under trygge forhold")
er alle skruene skrudd hardt fast

Nettilkoping

• Sammenlign den angitte spennenpen på apparatets typeskit med nettspennenpen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.
• Bruk skjoteledning med tilsvarende tverrsnitt.
  Sikring:

2400 W - 2500 W

16 A treg

Trykk inn den rode knappen ①

Ved strømbrudd

Apparatet slas automatisch av ved strombrudd (nullspenningsrelé). Trykk inn den gronne knappen for a sla på apparatet igjen.

Motorens beskyttesanordning

Motoren er utstyrt med en sikkerhetsbryter som slås automatisk av ved overbelastning. Motoren kan slås på igjen etter en kjøletid på ca. fem minutter.

Trykk inn

1. den knappen A
2. den grônne knappen (1) for à slà den pá.

Nettimpedans

Dersom betingelsene for nettspenningen ikke er optimale, kan det oppstå korte spenningsfall när apparatet slås på. Dette kan ha negativ innvirkning på andere apparater (f.eks. lampe som blafrer). Det oppstå ingen forstyrelser, dersom den maksimale nettspenningen som angis i tabellen nedenfor ikke overskrides.

Inngangseffekt P (W)	Nettimpedans Zmaks (Ω)
2400 – 2500	0,24

Arbeide med hakkelsmaskinen

• Innta arbeidsstilling ved sider av eller bak apparatet. Stå aldri iærheten av utkasterapningen.
  Grip aldri inn i pafyllings-ller utkasterapningen.
• Snu ansiktet og kroppen bort fra pafyllingsapningen.
• Ikke få hender, andre kroppsdeler og klær inn i pafyllingsrøret, utkastingskanalen eller i nærhen av andre bevegelige deler.
• Kontroller at det ikke er hakkelsrester i fylletrakten for du slár på apparatet.
• Ikke vipp apparatet nár motoren er i gang.
• När du fyller på fylletrakten, på du pase at det ikkekommen metallgjenstander, steiner, flasker eller andre gjenstander i apparatet som det ikke kan bearbeide.

• Slå av apparatet straks og la detkommen til stillstand, dersom fremmede gjenstanderkommen i fylletrakten. Det samme gjelder, dersom apparatet begyinner á vibrere eller lage unaturlige lyder. Trekk ut støpselet og gjør følgende:

• inspiser skaden
  skift ut ellre reparer odelagte deler

• kontroller apparatet og stram fast lse deler

Hva kan jeg kutte opp?

Ja:

• organisk avfall fra husholdning og hare, f.eks. hekke- og tresnitt, visne blomster, kjokkenavfall.

Nei:

• glass, metalldeler, kunststoffer, plastposer, steiner, stoffrester, røtter med jord, mat-, fiske- og kjottavfall.

Spesielle anvisninger vedrørende oppkutting:

Kutt opp grener, kvister og ved straks de er kappet av:
- dette hakkelsmaterialiet blir meget hardt nr det torker. Dette forer til at grenens maksimale diameter som skal bearbeides forminskes.
Fjern sideskuddene på grener med mange kvister.
Bearbeid hage- og kjokkenavfall som bade er meget vannholdig og somlett klistrer seg sammen. Findel dette vekselvis med hakkelsmaterialer av tre for a unnga at apparatet forstoppes.
- Ikke la det hakkslede godset bl for hoyt i omraret til utkastningskanalen. Dette kan fore til at hakkslet gods forstopper utkastningskanalen. Demed kan det komme til tilbakeslag av materialet gjennom pafyllingsapningen.
- Rengjør pafyllingsåpningen og utkastningskanalen.nr apparatet er forstoppet. Slå først av motoren, og trekk ut nettpluggen.
- Pase at grenens maksimale diameter som skal bearbeides, tilsvarende diameteren på apparatet ditt, ikke overskrides (se side 48).
- Knivverket drar hakkelsmaterialiet i stor grad automatisk inn i apparatet.
- Unngå Å overbelaste og blokkere motoren ved Å dra tykkere grener ofte tilbake.
- Bryteren som er utstyrt med motorens sikkerhetsbryter, slas automatisk av nár apparatet overbelastes:

slå på hakkelsmaskinen igjen etter ca. fem minutter
- les avsnitt "Mulige driftsforstyrelser", dersom apparatet ikke kan slås på igjen etter denne ventetiden

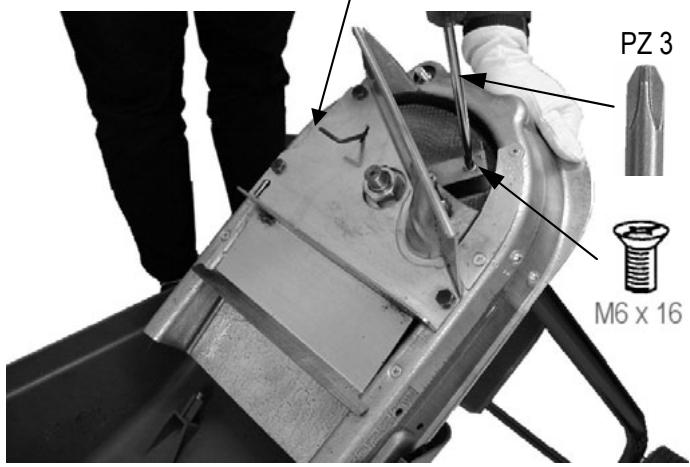

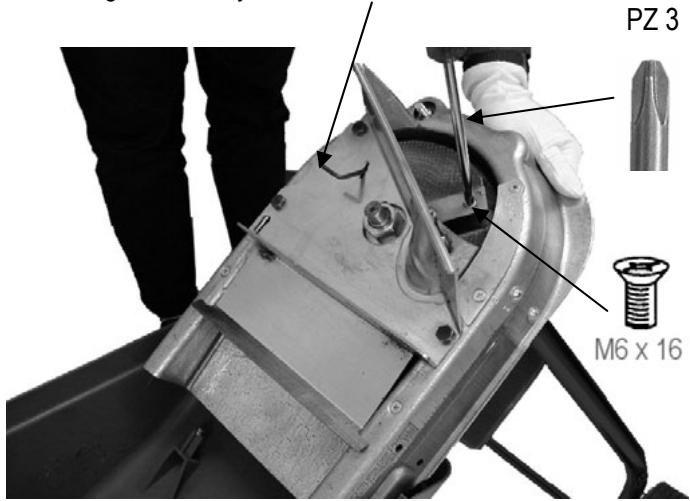

Knivskifting

Trekk ut stopselet før knivskiftingen.

Fare for skader på fingre og hender ved arbeider på knivverket. Bruk vernehansker.

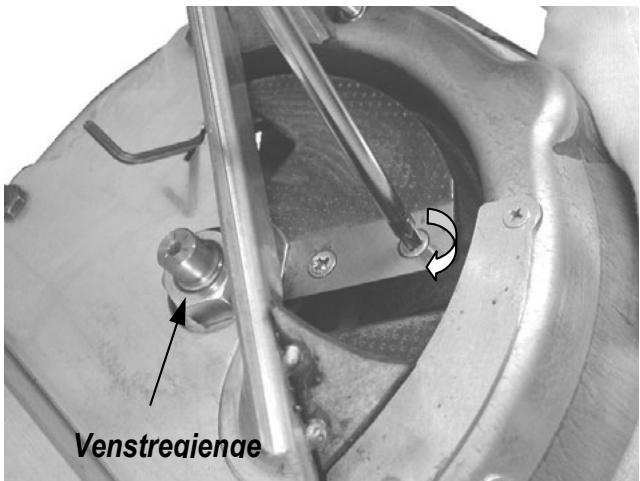

Fest knivverket med en

Redusert skjarekraft:

Et slovt knivegg.

Innsetting av et ubenyttet/egg ved skifting.

Alle kniveggene er sleve.

Nyttsettkniver(ordrenummer384547).

Vedlikehold og pleie

Trekk ut stopselet ffor vedlikeholds- og rengjoringsarbeider.

Ved vedlikehold av skjæverktøyet ma du vare oppmerksom på at disse fortsatt kan gå rundt, selv om motoren ikke gå pga. lasing av tildekningen.

Bruk vernehansker.

Hakkelsmaskinen er i stor grad vedlikeholdsfri.

Vær oppmerksom på følgende for opprettholde verdien og oppnå en lang levetid:

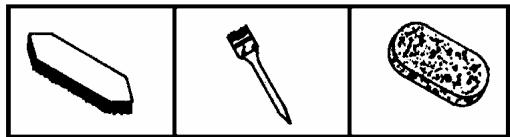

• rengjør apparatet inn- og utvendig när du har brukt hakkelsmaskinen.

• Behandle blanke metalldeler med en miljøvennlig, biologisk nedbrytbar sprøyteolje fetter hvert bruk for a beskytte apparatet mot korrosjon.

Reservdeler

Se reservedelene pa reservedelsskissen.

Reservedelsbestilling:

Bestilling pà produsenten
Nodvendige opplysninger ved bestilling:
- Farve på maskinen (deler på dekselet)
Reservedelsnummer
Nodvendige antall
- Modell av kompostkvern
- Type av kompostkvern

F.eks.:

oransje, 382062, 1, BioPlus 2450, AH 402

Mulige driftsforstyrrelser

Forstyrrelser	Mulig ørsak	Tiltak
Motoren starter ikke.	- Nettspenning mangler. - Tilkoplingsledning er ødelagt. - Den øverste delen av forkledningen er ikke lukket ordentlich igjen (Sikkerhetsbryteren er koplet fra)	- Kontroller sikring. - La faglær elektriker kontrollere ledningen. - Lukk og skru fast den øverste delen av forkledningen ordentlich. Fjern ev. smuss.
Motoren summer, men starter ikke.	- Knivverket er blokkert. - Kondensatoren er ødelagt.	- Slå av apparatet, trekk ut stopselet og rengjør apparatet innenfra. - Lever apparatet for reparasjon til et kundeverksted.
Apparatet starter, blokkerer imidlertid ved lav belastning og slås av via motorens sikkerhetsbryter.	- Skjøteledningen er for lang eller tverrsnittet er for lite. - Stikkontakten er for langt vekk fra hovedtilkoplaningen og stikkledningsens tverrsnitt er for lite.	Skjøteledningen er minimum 1,5 mm2 og maksimum 25 m lang. Tverrsnitt på minimum 2,5 mm2 ved lengre ledning.
Redusert skjærerkraft.	Sløv kniv.	Knivskifting (se side 47).

Tekniske data

Modell	2450	2550
Type	AH 402	AH 402
Motor	vekselstrømsmotor 230 V, 50 Hz, med automatisk motorbremse
Motorytelse P1 S6 – 40 %	2400 W	2500 W
Strømopptak I	10,5 A	10,5 A
Omdreiningstall N	2800 min-1
På-/Avknapp med	motorens sikkerhetsbryter, elektrisk sikkerhetsavbryter, nullspenningsutløser
Vekt	20 kg	20 kg
Lydtrykknivå LPA	92 dB (A) (mål't i henhold til direktivet 2000/14/EG)
Målt lydeffektnivå LWA	102 dB (A) (mål't i henhold til direktivet 2000/14/EG)
Garantert lydeffektnivå LWA	103 dB (A) (mål't i henhold til direktivet 2000/14/EG)
Grenes maksimale diameter som skal bearbeides (gjelder kun friskt tresnitt)	40 mm	40 mm

Garantibetingelser

• Vi gir toer Års garanti fra og med den dato maskinen leveres fra forhandlerens lager. Garantien gjelder mangler som har oppstätt på grunn av material- eller fabrikasjonsceil.
• Garantien gjelder ikke for skader som kan tilbakeføres til en ikke forskriftsmessig behandling, ikke tilstrekkelig god emballasje under retursending av apparatene eller at bruksanvisningen ikke er blitt fulgt. Dette gjelder selv om这部分 skadene oppstær innen garantitidens utløp.
• Mangelfulle deler skal innsendes til vär fabrikk portofri eller fraktfri. Vi avgjør om det skal leveres reservedeler uten kostnader for kunden.
• Garantien gjelder ikke for normal slitasje av kniver, knivfestedeler, motkniv og lopehjul.
• Aktuelle garantiarbeiter utføres av oss. Hvis skaden skal repareres av et annet firma, på det innhentes en uttrykkeleg godkjennelse til dette fra oss.
• Det gis kun garanti hvis det anvendes original-reservedeler.
  Vi forbesholder oss retten til a utfore endringer i rammen av den tekniske utvikling.
