GEBRUIKSAANWIJZING BIOPLUS 2500 ATIKA

Bedieningsaanwijzing en reserveonderdelen

1

Openen van de apparaat

Aprière la macchina

Otevřeni pristroje

NL verklaren, iutsluitende verantwoordelijkheid, dat dezen Produkten Tuinhakselaar type AH 402

haarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezonheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen

NL Gemeten LwA 102 dB (A) en gegandeerd geluidsniveau LwA 103 dB (A).

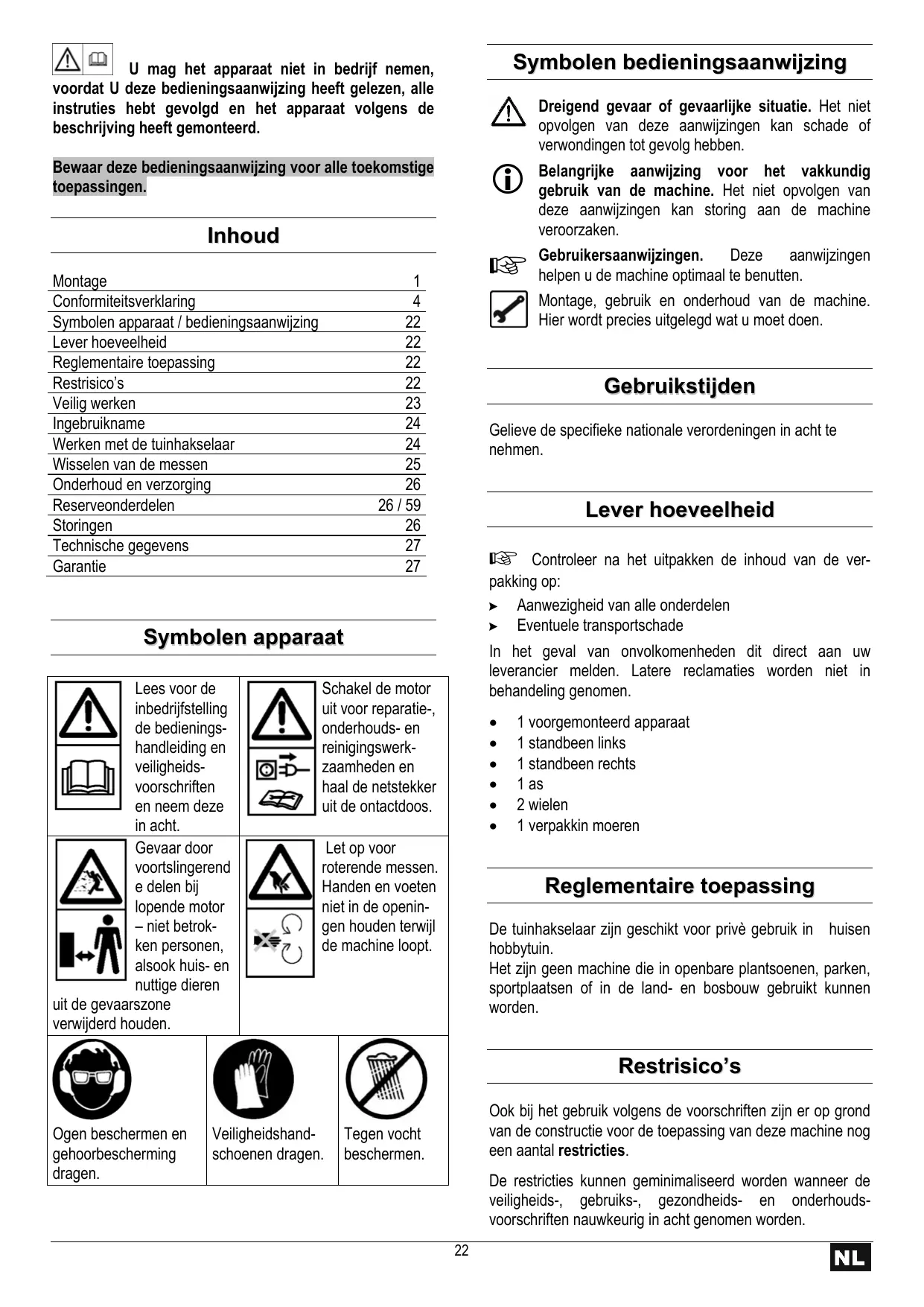

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Inhoud

Montage	1
Conformiteitsverklaring	4
Symbolen apparaat / bedieningsaanwijzing	22
Lever hoeveelheid	22
Reglementaire toepassing	22
Restrisico's	22
Veilig werken	23
Ingebruikname	24
Werken met de tuinhakselaar	24
Wisselen van de messen	25
Onderhoud en verzorging	26
Reserveonderdelen	26 / 59
Storingen	26
Technische geevens	27
Garantie	27

Symbolen apparatus

Lees voor de inbedrijstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.

Gevaar door voortslingerende delen bij lopende motor -niet betrokken personen, alsook huis- en nuttige dieren

uit de gevaarszone verwijderd houden.

Schakel de motoruit voor reparatie-, onderhouds- enreinigingswerkzaamheden enhaal de netstekkeruit de ontactdoos.

Let op voor roterende messen. Handen en voeten Niet in de openingen honden verwijl de machine loopt.

Veiligheidshand-schoenen dragen.

Tegen�回t beschemen.

Symbolen bedieningsaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine.
Hier worden precies uitgelegd wat u moet doeon.

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nehmen.

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verlag op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerd apparatus
1 standbeen links
1 standbeen rechts
1 as
2WIelen
1 verpakkin moeren

Reglementaire toepassing

De tuinhakselaar়n geschikt voor privè gebruik in huisen hobbytuin.

Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebruikt können worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

• Gevaar voor letsels aan vingers en handen, wanner u met de hand door een opening vrijpt en in aanraking komt met de roterende messen.
• Gevaar voor letsels aan vingers en handen, bij montage-en reinigingswerkzaamheden aan de messen.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraden.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veilig werken

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle Personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.
Apparaat met veiligheidsuitschakeling De aan deze hakselaar aangebrachte veiligheidsuitschakeling met automatische motorrem dient voor uw verilgheid. Hij voorkomt dat de motor kan worden ingeschakeld wanner het apparaat geopend is en dat U met de hand in de draaiende messen kutngrijpen.

Reparaties aan elektrische onderdelen van de machine, zowel als aan de veiligheidsschakeling要去en door de fabrikant fo een door hem aangewezen persoon worden uitgevoerd.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en "Werken met de tuinhakselaar").
- Zorg voor een stabiele en uitgebalancerde houding. Strek u Niet vooruit. Ga bij het inwerpen van het hakselmaterial op bezelfde hoogte met het toestel staan.
Wees attent. Let op wat u doet. Blijaar uw werk kijken. Gebruik uw gezond verstand. Werk Niet met de machine als u moe bent.
- Tijdens het werknen met deze machine dienen verilgheidsbril, werkhand Schoenen en gehoor beveiliging te worden gedragen.
- Draag de juiste werkkleding.
- Nauw sluitende kleding dragen.
- Geen schoenen met gladde zolen dragen.
- De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.
- Kinderen enjongeren van minder dan 16aar moogen het toestel Niet bedieren.

• Kinderen dieren uit de buurt van het apparaat te worden geweerd.
• Zet het toestel nooit aan, verwijl zich betrokken personen in de buurt�.
  Laat de machine nicht zonder toezicht aller.
• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Neem een werkpositie in, zijdelings of hinter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
• Nooit uw hand in de vul- of uittworpopening steken.
• Blijf met uw gezicht en uw lichaam uit de buurt van develulopening.
• Overbelast de machine nicht. U werkkt better en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de verilheid in gevaar kan brengen.
• Verander het toerental van de motor Niet, want de regelaar regelt de veilige maximum werksnelheid en beschermt de motor en alle draaiende delen gegen schade door te hoge snelheid.
• Het apparaat mag nicht zonder de vultrechter gebruikt worden.
• Apparaat resp. onderdelen van het apparaat Niet veranderen.
• Bij het inschakelen van de motor要去 het apparaat conform de voorschriften zich gesloten.
• Het apparaat mag nicht met water worden afgespoten (bron van gevaar voor elektrische stroom).
• Machine nicht in de regen latent staan. Niet in de regen met die machine werken.
• Als u de machine nicht gebrukt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.
• Om letsel aan vingers te vermijden bij montage en/of reinigen, het snijwerk vastzetten (afb. zie blz. 25) en werkhandsoenen dragen.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden

• Onderhouds- en reinigings-werkzaamheden
  Transport van de machine
• Het wisselen van de messen
• Het verlaten van de machine (ook voor een korteijd).

• Onderzoek de machine op eventuele beschadigingen.

Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.
- Controller of delen van de machine beschadigd resp. defect়. Alle delen要去en juist gemonteerd় en goed functioneren om de machine correct te latenten werken.
- Beschadigde bescherminrichtingen en delen moeten, indienoodzakelijk, dooreenerkende reparatiewerkplaats gerepareerd of verwisseld worden.Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.
- Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) maar, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25m.
2,5 mm² bij een lenghte vanaf 25m.

• Bij het leggen van de aansluitleiding erop letten dat deze Niet gekneusd of geknikt worden en dat de stekerverbinding Niet nat worden.
• Gebruik de kabel Niet voor doeleinden warvvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlng kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verleng-kabels.
  Maak geen geknutselde elektrische aansluitingen.
• Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.

Elektrische aansluitingen of reparations mogen alleendoor een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. Deplaatselijke voorschriften要去en opgevolgd worden.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatst uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Plaats de hakselmachine voor het gebruik op een horizontale en stevige ondergrond (kiepgevaar).
• Plaats het apparaat Niet op een geplaveide of steengruisondergrond.
• Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp.
• Controller voor ieder gebruik

Aansluitleidingen op defecteplaatsen (scheuren, sneden o.d.)
de machine op enventuele beschadigingen
of alle schroeven goed zichn vastgedraaid

Aansluiting op het net.

• Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.
• Gebruik verleng kabel met voldoende diameter

- Beveiling

			alleen voor Engeland/ Ierland/ Z Witserland
2400W 2500 W	16 A träge		13 A träge

In en uitschakelen

Inschakelen

Druk op de groene knop ①

Uitschakelen

Druk op de rode knop ①

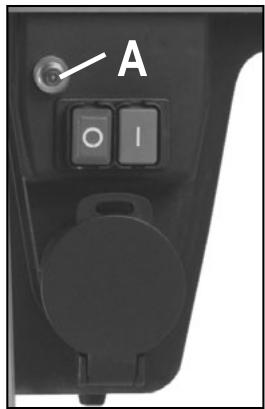

Beveiliging gegen opniew aan- en bij het uittallen van de om

Bij spanningsuitval schakelt het apparaat automatisch uit (nulspanning groene knop om het apparaat wee in t

Motorveiligkeit

De motor is uitgerust met een veiligheidsschakelaar en schakelt automatisch uit bij overbelasting. De motor kan na een afkoelpauze (ca. 5 min) wee worden ingeschakeld.

Druk op

1. de knop A
2. de groene knop ① om het apparaat waar in te schakelen.

Netimpedantie

Bij ongunstige netvoorwaarden können erijdens het inschakelen van het apparaat korttijdige spannings-dalingen voorkomen, die andere apparaten können belemmeren (bijv. flakkeren van een lamp).

Er zijn geen storingen te verwachten, wanner de in de tabel aangegeven maximale netimpedancies worden opgevolgd.

Opgenomen vermogen P1 (W)	Netimpedantie Zmax(Ω)
2400 – 2500	0,24

Werken met de tuinhakselaar

• Neem een werkpositie in, zijdelings of hinter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam UIT de buurt van develulopening.
• Breng uw handen, andere lichaamsdelen en kleding nicht in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.
• Controller voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezigহn.
  Kantel het toestel nicht met lopende motor.

• Let op bij het vullen, dat er geen metaal, stenen, flessen of andere nicht verwerkbare voorwerpen in de vultrechter komen.

• Wanner er vreeimde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddelijk uit en LAST het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit:

• controller de schade

• verwang of reparateer beschadigde delen
• controller het apparaat, schroef losese delen vast.

U mag het apparaat Niet repareren wonneer u daartoe Niet bevoegd bent.

Watanikhakselen?

Ja:

organisch afvaluit huisbouden en tuin bijv. heg- en boomafval, verwelkte bloemen en keukenafval

Nee:

• glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voedings-, vis- en vleesresten

Speciale aanwijzingen voor het hakselen:

Maak takken, twijgen en hout vlak na het snijdenklein dit hakselgoed wordenijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter worden hierdoor kleiner.
- Verwijder zijtakken bij takken met veel twijgen.
- Verwerken van zeer waterhoudende, aan elkaar plakkende tuin- en keukenafval

• deze afwisselend met houten hakselgoed klein make n om een verstopping van het apparaat te vermijden.

• Laat het gehakselde materiaal in de zone van de uitwerpopening Niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening.

• Reinig de vulopening en het uitwerpkanaal wonneer het toestel verstopt is. Schakel hiervoorteer erst de motor uit en haal de stekker uit de contactdoos.
• Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddellijn bijgehonden word (Ø zich blz. 27).
• De messen trekken het hakselgoed vrijwel zichstandig maar binnen.
• Vermijd overbelasting van de motor bij dikkere takken door de tak wat vaker terug te trekken.
• Bij overbelasting van het apparaat schakelt de draaischakelaar die met een motorbeveiliging is uitgerust vanzelfuijt

schakel de hakselmachine na ca. 5 minuten opniew aan
- wanner het apparaat na deze wachtijd Niet kan worden ingeshakeld, dient u onder punt „Bedrijfstoringen" na te kijken.

Wisselen van de messen

Haal voor het wisselen van de messen de stekkeruit de contactdoos.

Gevaar voor letsels aan vingers en handen bij handschoenen.

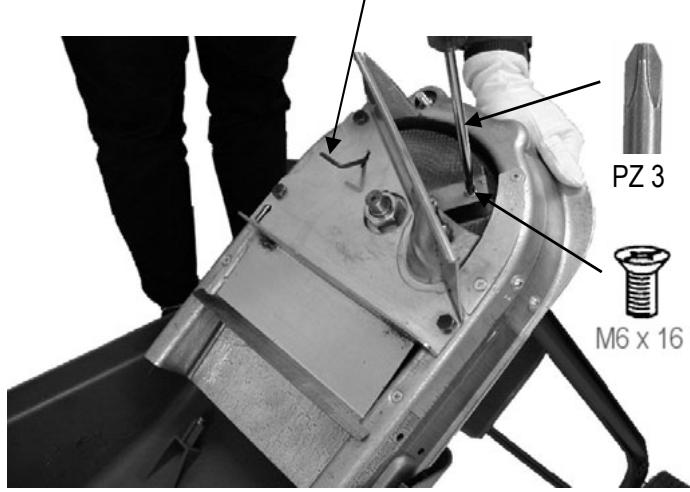

Vastellen het snijwerk.

Verminder snijvermogen:

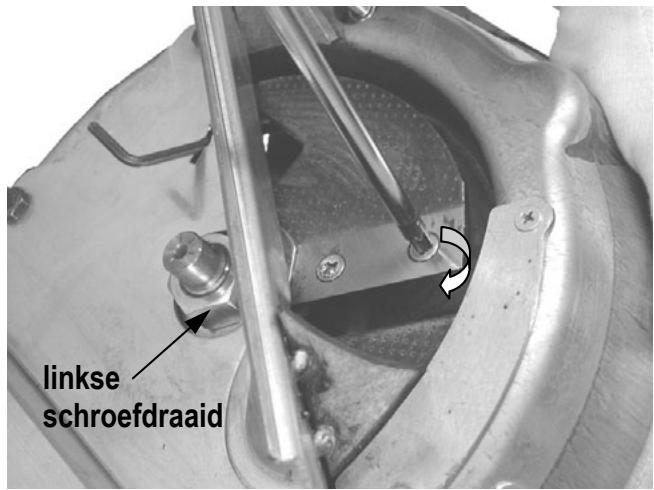

een kant van het mes is stomp

toepassing van de ongebruekte kant door het mes om te draaien /

alle kanten van het mes+zijn stomp

nieuw set messen (bestel-nr. 384547)

Onderhoud en verzorging

Voor alle onderhouds- en reinigingswerkzaam-heden de steker uit het stopcontact behmen.

Houd er bij het onderhoud van het snijdgereedschap rekening mee, dat dit door het startmechanisme nog steeds kan lopen, zichs wanner de motor door de vergrendeling van de afdekking Niet loopt.

Veiligheidshandschoenen dragen.

De tuinhakselaar zijn over het algemeen onderhoudsvrij.

In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gehonden:

• na ider gebruik, het apparaat van binnen en van buiten goed te reinigen.

• blanke metalen elementen dieren na elk gebruiklicht te worden ingevet (tegen roestvorming).

Reserveonderdelen

Voor de reserveonderdelen zich de reserveonderdelen tekening.

Reserveonderdelen bestellen:

• bij de fabrikant

• noodzakelijkgegevens bij de bestelling:

• kleur van de het apparatus

• reserveonderdel-nr.

• gewenste aantal

• model tuinhakselaar

type tuinhakselaar

Voorbeeld:orange,382062,1,BioPlus 2450,AH402

Storingen

Storing	Mogelijk oorzaak	Oplossing
Motor draait nicht	- gen netspanning - aansluitkabel defect - bovenstukuis Niet goed gesloten (veiligheidsschakeling actief)	- zekering controleren - laten controleren (elektrovakman) - bovenstukuis goed afsluiten en vastschroeven, EVT. vuil verwideren
Motor bromt, maar draait nicht	- messen geblokkeerd - condensator defect	- apparaat uitschakelen, stekker uittrekken en apparaat van binnen reinigen - apparaat ter reparatie�arfrikant of naar oficiële dealer
Apparaat draait, maar blokeert bij geringe belasting en schakelt via de motorveilig-heidsschakelaar UIT.	Verlengsnoer te lang of tekleine doorsnede. Stekke te ver van hoofdaansluiting verwijderd en tekleine doorsnede van de aansluitkabel.	Verlengsnoer min. 1,5 mm2, max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm2.
Verminder snijvermogen	Een Kant van het mes anders alle kanten van het mes+zijn stomp.	Toepassing van de ongebruikte Kant door het mes om te draaien anders nieuw set messen.

Technische gegevens

Model	2450	2550
Type	AH 402	AH 402
Motor	Wisselstroommotor 230 V, 50 Hz, met automatische motorrem
Motorvermögen P1 S 6 - 40 %	2400 W	2500 W
Stroomopname I	10,5 A	10,5 A
Toerental N	2800 min-1
Aan-/ uitschakelaar met	overbelastingsveiligheid, veiligheidsuitschakeling, nulspanninginitiator
Gewicht	20 kg	20 kg
Geluiddrukpegel LPA*	92 dB (A)
Geluidvermögens-pegel LWA*	gemeten geluidsniveau 102 dB (A) gegarandeerd geluidsniveau 103 dB (A)
max. te verwerken-de takmiddelijk (geldt alleen voor het snijden van vers hout)	40 mm	40 mm

• De richtlijn van de raad 2000 / 14 / EG

Garantievoorwaarden

• Wij aanvaarden 2 jaare garantie vanaf leverung van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zich opgetreden door materiaal- resp. Fabricagefouten.
  Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het Niet-inachtnemen van de bedienigshandleiding, uijn aanspraken op garantie ook tijdens de garantieperiode uitgesloten.
  Gebrekkige onderdelen dienen vrijn van porto- resp. Vrachtkosten an once fabriek te worden opgestuurd. De beslissing i.v.m. een Gratis levering van verrangende onderdelen ligt bij ons.
• De garantie is nicht van toepassing voor de normale slijtage van messen, mesbevestigende onderdelen en loopwielen.
  Noodzakelijke garantieewerkzaamheden worden door ons uitgevoerd. Het verhelpen van de schade door een andere firma dient uitgedrukklijk door ons te worden goedgekeurd.
• Alleen indien orginele reserveonderdelen worden gebruikt, bieden wij garantie.
  Wijzingen die de technische vooruitgang dienen., honden wij bij ons.
