GEBRUIKSAANWIJZING MHD 2200 ATIKA

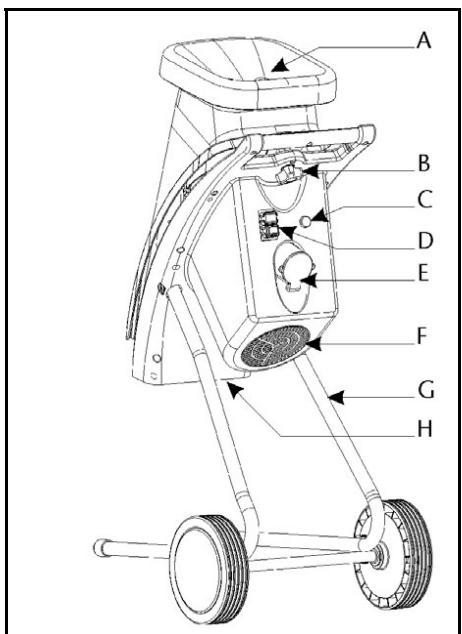

A. Trechteropening voor hakselmateriaal
B. Ontspanschroef
C. Motorbeveiliging
D. In-/uitschakelaar
E. Netstekker
F. Ventilatiegleuven
G. Onderstel
H. Uitworpopening

#

U mag de machine Niet gebruiken voordat udezel aanwijzing heeft gelezen, alle voorschriften heeft d en de machine als voorgeschreveen heeft erd.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepasseningen.

Elektrische toestellen behoren nicht in de huisafval. Toestellen, toebehoren en verpakking maar een milieuvriendelijk recycling brengen.

Inhoud

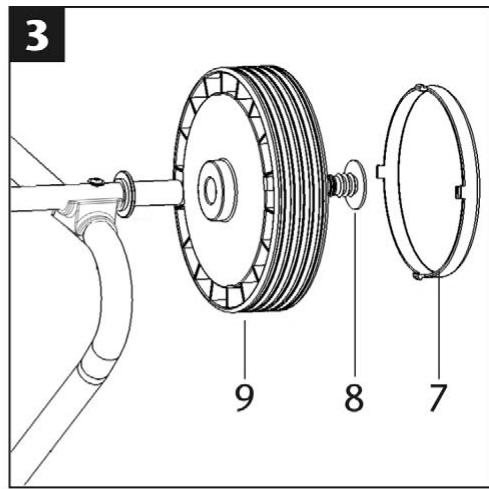

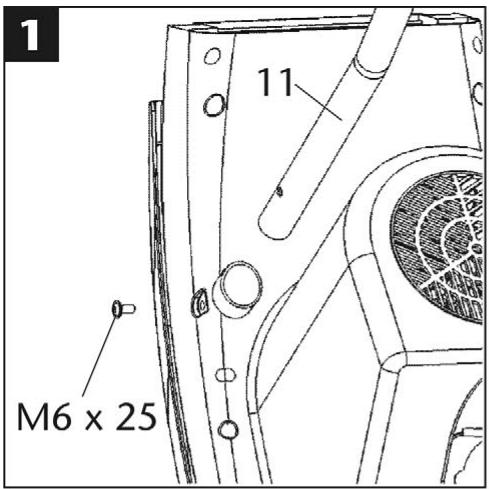

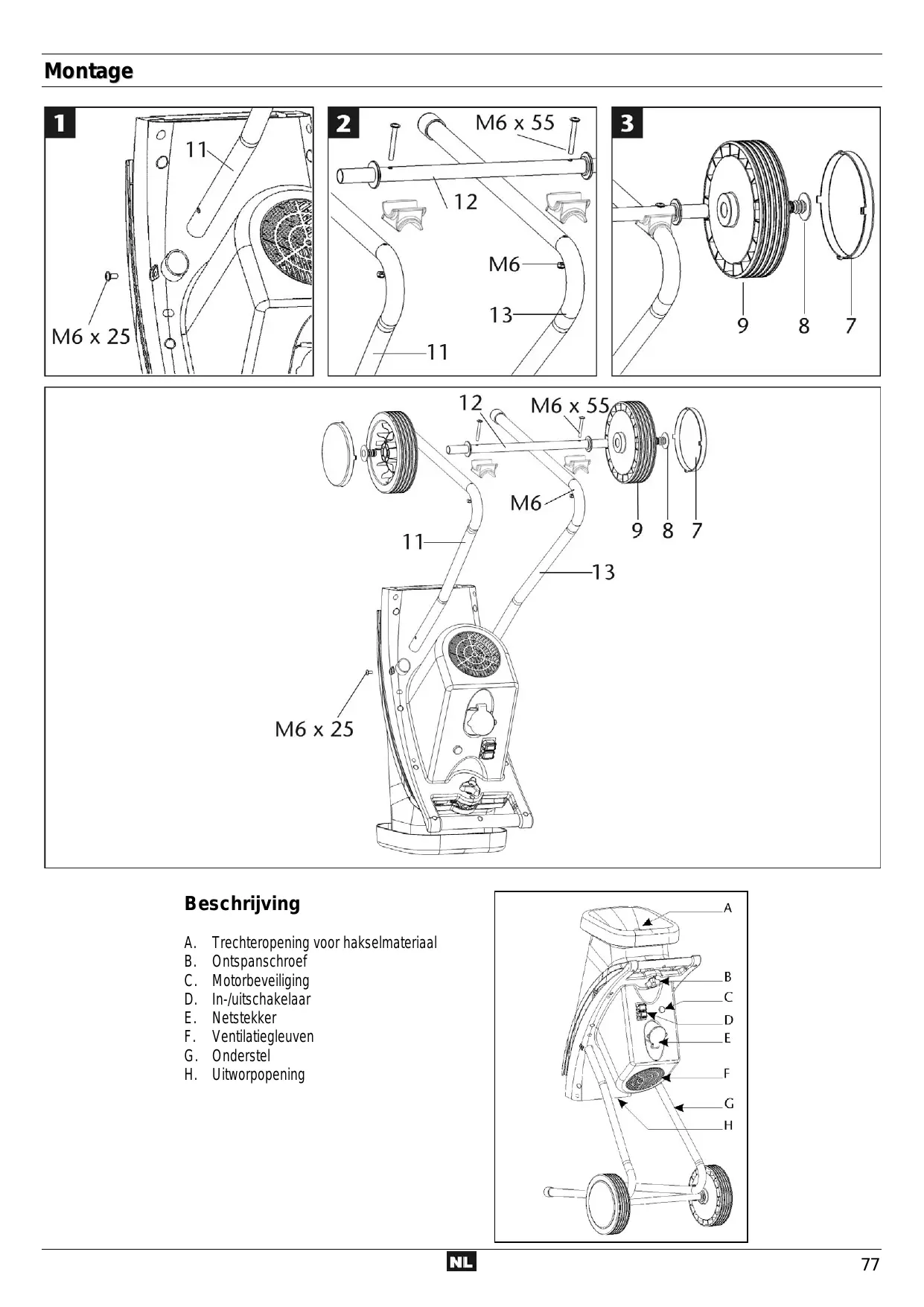

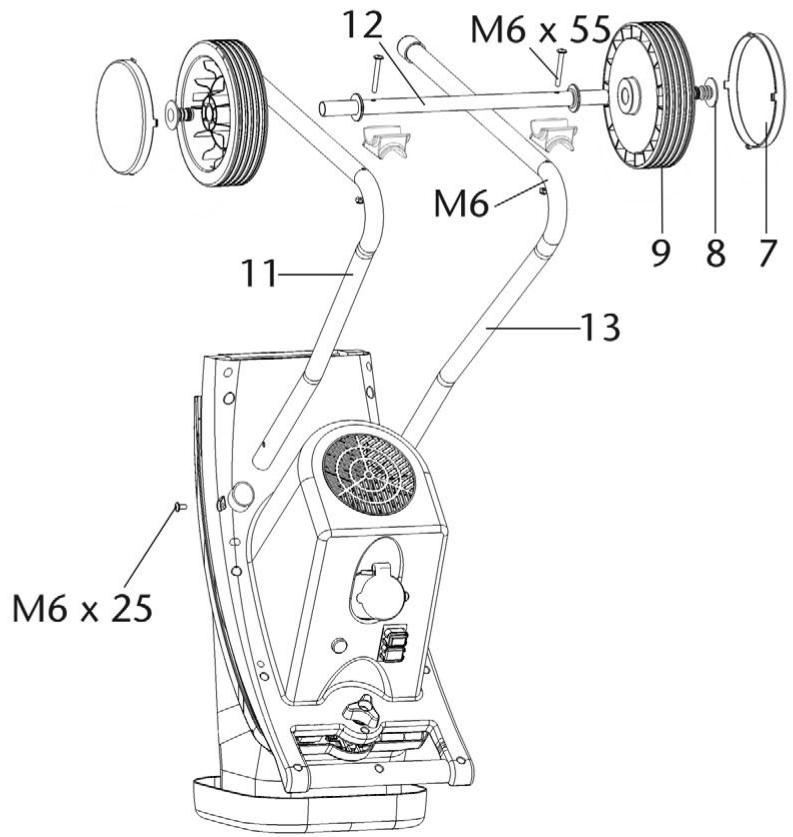

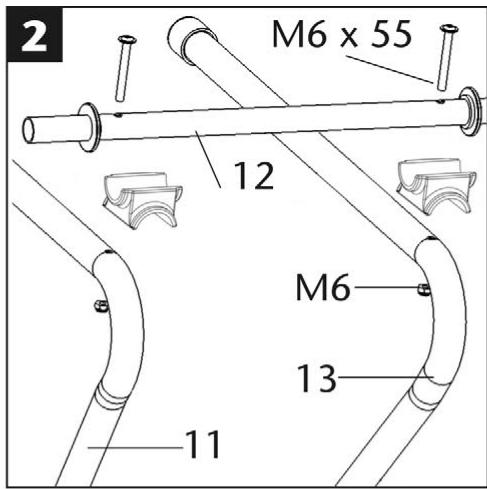

Montage	77
EG-verklaring van overeenstemming	78
Symbolen apparaat	78
Bedieningshandleiding
Bedrijftstijden	78
Leveringsomvang	78
Reglementaire toepassing	79
Restrisico's	79
Veiligheidsinstructies	79
Ingebruikname	81
Werken met de tuinhakselaar	81

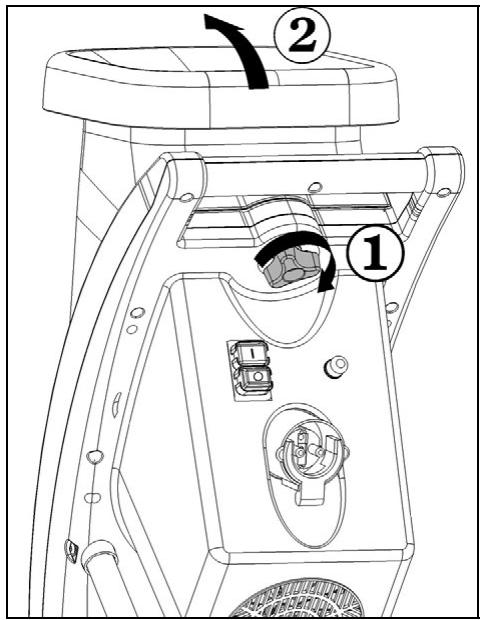

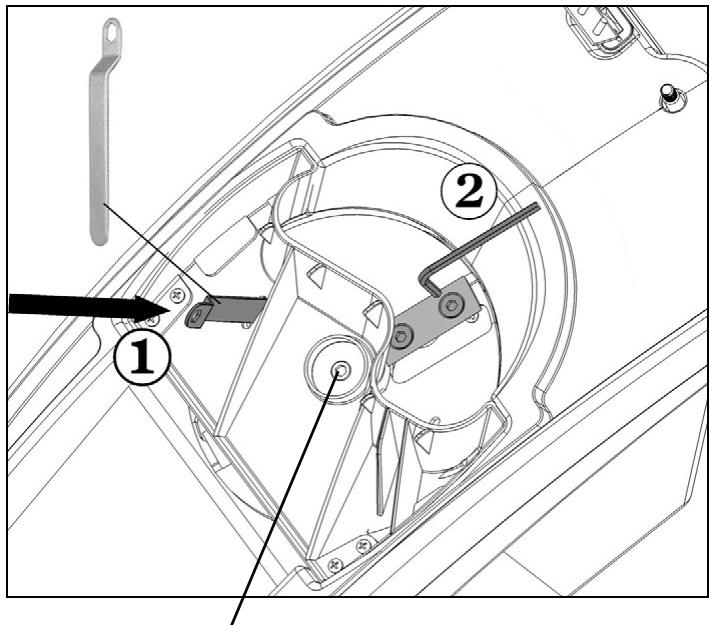

Wisselen van de messen	82
Onderhoud en verzorging	83
Garantie	83
Storingen	84
Technische geevens	84
Reserveonderdelen	125

EG-verklaring van overeenstemming

volgens de richtlijn van de raad 98/37 EG

ATIKA GmbH & Co.

verklaren, uitsluitende verantwoordelijkheid, dat het product

tuinhakselaar type AH 700

haarop deze verklaring betrekking heeft, voldoet aan de desbetreffende veiligheids- en gezondheidseisen van de richtlijn 98/37/EG, alsmede aan de eisen van de andere desbetreffende richtlijnen

2004/108/EG, 73/23/EWG, 2000/14/EG

Conformiteit-beoordeling-procedures:

2000/14/EG - Aanhangsel V

Gemeten geluidsniveauu L_WA 103 dB (A)

Gegarandeerd geluidsniveau LwA 104 dB (A)

Ahlen, 01.02.2007

A. Pollmeier, bedrijfsleiding

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.

Gevaar door
wegslingerende
delen bij ropende
motor - Niet
betrokken
personen, alsook
huis- en nuttige

dieren uit de gevaarszone verwijderd honden.

Schakel de motoruit voor reparatie-,onderhouds-enreinigingswerkzaamheden enhaal de netstekkeruit hetcontactdoos.

Let op voor roterende messen. Handen en voeten Niet in de openingen honden terwijl de machine draait.

Oog- en geluidsbescheming dragen.

Veiligheidshandschoenen dragen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het nicht opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik. Het Niet opvolgen van deze aanwijzingen kan storingen aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud. Hier wordt preciesuitgelegd wat u moet doein.

Bedrijfstijden

Houdt alstublieft voór ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Leveringsomvang

Controleer na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

Meld möglich onvolkomenheden direct aan uw leverancier.. Latere reclamaties worden nicht in behandeling genomen.

1 voorgemonteerd apparaat
1 standbeen links
1 standbeen rechts
1 as
2WIelen
2 wielafdekkingen
1 verpakking moeren
1 opvangzak
1 gebruiksaanwijzing

Reglementaire toepassing

Bij het gebruik conform de voorschriften hoort het hakselen van

• allerhande takken tot max. diameter (naargelang het houtsoort en de versheid)
• verwelkte, vochtige, reeds meertere Damen opgeslagen tuinafval awisselend met de takken.

Het hakselen van glas, metaal, kunststofdelen, plastic zakken, stenen, textielafval, wortelen met aarde, afval zonder vaste consistentie (bijv. keukenafval) wordenuitdrukkelijk uitgesloten.

De tuinhakselaar is geschikt voor privé gebruik in hijs- en hobbytuin.

Als hakselmachine voor de privé huis- of hobbytuin worden zulke toestellen aangezien die Niet in openbare plantsoenen, parks, recreatieplaatsen alsook in het landbouwbedrijf en de bosbouw worden ingezet.

Tot de reglementaire toepassing behoort ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en het opvolgen van de veiligheidsvoorschriften van de fabrikant.

Alle verdere toepassingen gelden als onreglementair. Voor de hieruit voortvloeieende schade is de fabrikant nicht aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.

Eigenmachtige verbouwingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeieende schade van eenieder soort UIT.

Deze machine mag alleen voorbereidt, gezrukt en onderhonden worden door Personen die met de machine vertrouwd zijn en goed ingelicht zich over de risico's. Reparations mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restricties.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheid- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Gevaar voor letsels aan vingers en handen, wanner u met de hand door een opening vrijpt en in aanraking komt met der roterende messen.
• Gevaar voor letsels aan vingers en handen, bij montage- en reinigingswerkzaamheden aan de messen.
• Verwonding door wegslingerend hakselgoed in het bereik van de trechter.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Verder kann er ondanks alle genomen maatregelen nicht zichtbare restrictions bestaan.

Veiligheidsinstructies

Lees en volg de onderstaande aanwijzingen, de voorschriften ter voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.
Apparaat met veiligheidsuitschakeling De aan deze hakselaar aangebrachte veiligheidsuitschakeling met automatische motorrem dient voor uwveiligheid.
! Reparations aan elektrische onderdelen van de machine, zowel als aan de veiligheidsschakeling要去en door de fabrikant of een door hem aangewezen persoon worden uitgevoerd.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.
- Gebruik de machine alleen waar hij voor gemaakt is (zie "Reglementaire toepassing" en "Werken met de tuinhakselaar").
Zorg voor een stabiele en uitgebalanceerde houding. Streku Niet vooruit. Ga bij het inwerpen van het hakselmaterial opdezelfde hoogte met het toestel staan.
Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden.
- Tijdens het werknen met deze machine dieren veiligheidsbril, werkhand Schoenen en gehoorbeveiliging te worden gedragen.
Draag de juiste werkkleding.

Nauw sluitende kleding dragen.

Geen schoenen met gladde zolen dragen.

• De bedienende persoon is binnen het arbeidsbereik van de machine verantwoordelijk ten opzichte van derden.
• Kinderen enjongeren van minder dan 16aar mogen het toestel Niet bedieren.

• Kinderen dieren uit de buurt van het apparaat te worden gehonden.

• Zet het toestel nooit aan, verwijl Niet betrokken personen in de buurt zich.
  Laat de machine nooit zonder toezicht.

• Zorg dat uw werkomgeving in orde is. Rommel kan ongevallen veroorzaken.
• Neem een werkpositie in, zijdelings ofchter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam UIT de buurt van develulopening.
• Overbelast de machine nicht. U werkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht.
• Verander het toerental van de motor Niet, want de regelaar regelt de veilige maximum werkslelheid en beschermt de motor en alle draaiende delen gegen schade door te hoge slelheid.
• Het apparaat mag nicht zonder de vultrechter gebruikt worden.
• Het toestel resp. delen van het toestel Niet veranderen.
• Bij het inschakelen van de motor要去 het apparaat conform de voorschriften zich gesloten.
• Het toestel nicht met water afspatten. (Gevarenbron elektrische stroom).

• Let op de omgevingsinvloeden.

• Gebruik de machine nicht in een vochtige of native omgeving.

• Machine nicht in de regen latent staan of in de regen werken.

• Werk alleen bij toereikend zich, zorg voor een goede verlichting.

• Om letsel aan vingers te vermijden bij montage en/of reiniging, het snijwerk vastzetten (afb. die blz. 82) en werkhandsschoenen dragen.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• onderhouds- en reinigingswerkzaamheden

• bij storingen
• controle van de aansluitleidingen, of dezeverstrengeld of beschadigd zijn
• transport
• reparatiewerkzaamheden
• wisselen van de messen

• het verlaten van de machine (ook voor een korteijd)

• Bij verstoppen in de ingooi en uitwerp van de machine schakel de motor uit en neem de netsteker uit het stopcontact, alvorens u materiaalresten in de ingooi of uitwerp verwijdert.

• Onderzoek de machine op eventuele beschadigingen.

• Voordat de machine verder worden gebrukt,要去 zorgvuldig worden onderzoucht of de beschermingsvoorzieningen enlicht beschadigde onderdelen fouloos en volgens de voorschriften functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en nicht klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zijn en goed functioneren om de machine correct te latent werden.

• Beschadigde bescherminrichtingen en -delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

1,5 mm² bij een lenghte tot 25 m.
2,5 mm² bij een lenghte vanaf 25 m.

• Lange en dunne aansluitkabels zorgen voor een spanningsverlies. De motor bereikt zijn maximaal vermogen Niet meer, de werking van het toestel worden gereduceerd.
  Stekker en aansluitdozen aan aansluitleidingen要去en uit rubber, zacht pvc of een ander thermoplastisch materiaal van bezelfde mechanische vastheid+zijn of met dit materiaal+zijn gecoat.
• De stekkervoziening van de aansluitleiding要去 gegen spatwater beveiligdijken.
• Let er bij het leggen van de aansluitkabel op dat deze nicht stoort,bekneld raakt, geknikt worden en de steekverbinding Niet nat worden.
• Wikkel bij gelebruik van een kabeltrommel de kabel geheel af.
• Gebruik de kabel Niet voor doeleinden waaroor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherperanden. De steker Niet met de kabel uit het stopcontact trekken.
• Controller de verlngkabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluten.

! Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npogevolgd worden.
Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatsuitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Ingebruikname

• Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd.
• Plaats de hakselmachine voor het gebruik op een horizontale en stevige ondergrond (kiepgevaar).
• Plaats het apparaat zich op een geplaveide of steengruisondergrond.
• Gebruik het toestel alleen in open lucht. Houd afstand (minimum 2 m) van een muur of een ander onbuigzaam voorwerp.

• Controller voor elk gebruik:

• de aansluitkabels op beschadiqing
  gebruik geen beschadigde aansluitkabels.

• de machine op eventuele beschadigingen (zie veiligheidsinstrumenties)
  of alle schroeven goed+zijn vastgedraaid

(1) Aansluiting op het net

• Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit de machine aan het desbeteffend en reglementair stopcontact aan.
• Gebruik een verlangkabel met voldoende diameter

Beveiling

		Zwitserland	UK
2200 W	16 A traag	10 A traag	13 A traag
2500 W	16 A traag		13 A traag
2800 W	16 A traag		13 A traag

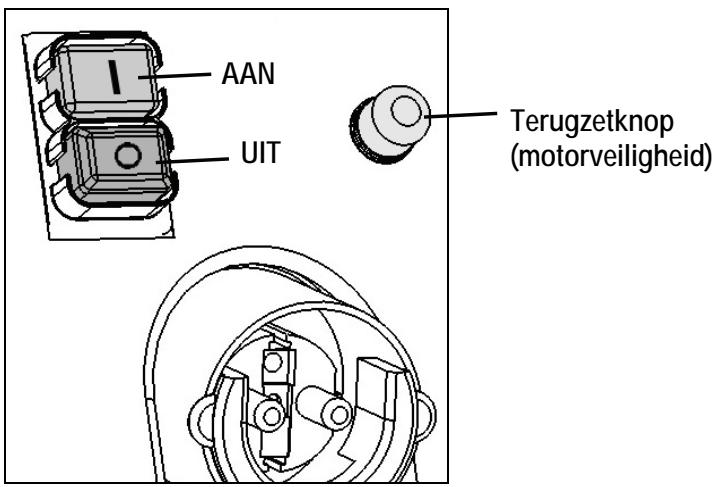

In-/uitschakelaar

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST inn uitschakelen. Beschadigde schakelaars要去en onmiddelijk door de klantenservice worden gerepareerd of worden verrangen.

Inschakelen

Druk op de groene knop 1

Uitschakelen

Druk op de rode knop ①.

Beveiling gegen opniew aanlo- en bij stroomuitval

Bij stroomuitval schakelt het toestel automatischuit (overbelastingsschakelaar).

Motorveiligigkeit

De motor is uitgerust met een veilighheidsschakelaar en schakelt bij overbelasting zichstandig UIT. Druk

1. terugzetknop (motorveiligheid)
2. groene knop (1) om opniew in te schakelen.

Netimpedantie

Bij ongunstige netconditions kan het gedurende het inschakelproces van het toestel tot korte spanningsdalingen komen die andere toestellen können belemmeren (bv knipperen van een lamp).

Er zijn geen storingen te verwachten, wanner de maximale netimpedanties worden opgevolgd.

Vermogensopname P1 (W)	Netimpedantie Zmax (W)
2200	0,21
2500	0,21
2800	0,19

Werken met de tuinhakselaar

• Neem een werkpositie in, zijdelings ofchter het apparaat. Ga nooit in het bereik van de uitwerpopening staan.
  Langer materiaal, dat uit het toestel uitsteekt, zou terug kuren springen, wanner het door de messen worden ingetrokken! Veiligheidsafstand aanhonden!
• Nooit uw hand in de vul- of uitworpopening steken.
• Blijf met uw gezicht en uw lichaam uit de buurt van develulopening.
• Breng uw handen, andere lichaamsdelen en kleding nicht in de vulbuis, het uitwerpkanaal of in de buurt van andere beweegbare delen.
• Controller voor het inschakelen van het apparaat of er geen hakselresten in de vulopening aanwezig zich.
  Kantel het toestel Niet met lopende motor.
• Let op bij het vullen, dat er geen metaal, stenen, flessen of andere Niet verwerkbare voorwerpen in de vultrechterkommen.

• Wanner er vreeinde voorwerpen in de vultrechter komen of het apparaat buitengewone geluiden of trillingen vertoont, schakel het apparaat dan onmiddelijk uit en LAST het tot stilstand komen. Haal de stekker uit de contactdoos en voer de volgende punten uit:

• controller de schade

• verwang of repareer beschadigde delen
• controller het apparaat, schroef losse delen vast.

U mag het apparaat Niet repareren wonneer u daartoe nicht bevoegd bent.

Wat kan ik hakselen?

Ja:

organisch afval uithuishouden en tuin bv heg- en boomafval, verwelkte bloemen en keukenafval

Nee:

• glas, metaaldelen, kunststoffen, plastic zaken, stenen, stofaval, wortelen met aarde, voeding-, vis- en vleesresten

Speciale aanwijzingen voor het hakselen:

Maak takken, twijgen en hout vlak na het snijden Klein
- dit hakselgoed wordenijdens het uitdrogen zeer hard, de maximum te verwerken takdiameter worden hierdoorkleiner.
Verwijder zijtakken bij takken met veel twijgen.
Verwerken van zeer waterhoudende, aan elkaar plakkend tuin- en keukenafval
- dit afwisselend met houten hakselgoed Klein make on om een verstopping van het apparaat te vermijden.
Laat het gehakselde materiaal in de zone van de uitwerpopening Niet te zeer ophopen. Dit kan tot gevolg hebben, dat reeds gehakseld materiaal het uitwerpkanaal verstopt. Dit kan leiden tot een terugslag van het materiaal door de vulopening.
Reinig de vulopening en het uitwerpkanaal wonneer het toestel verstopt is. Schakel hiervoort erst de motor uit en haal de stekker uit de contactdoos.
Let u er op dat bij uw apparaat alleen de max te verwerkende takmiddelijn bijgehonden worden (zie blz. 84). Alaar soort en frisheid van het hout kan zich de maximaal te verwerken takdoorsnede reduceren.
De messen trekken het hakselgoed vrijwel zichstandig maar binnen.
Vermijd overbelasting van de motor bij dikkere takken door de tak wat vaker terug te trekken.
Bij overbelasting van het apparaat schakelt de schakelaar die met een motorbeveiliging is uitgerust vanzelf UIT
schakel de hakselmachine na ca. 5 Minutes opniew aan
- wonneer het apparaat na deze wachtijd Niet kan worden ingeschakeld, dient u onder het punt „Mogelijkke storingen" na te kijken.

Wisselen van de messen

Haal voor het wisselen van de messen de stekker uit de contactdoos.

Gevaar voor letsels aan vingers en handen bij werkzaamheden aan de messen. Veiligheidshandschoenen dragen.

Openen van de apparaat

Vastzetten van het snijwerk.

linkse schroefdraad

Verminder snijvermogen:

een kant van het mes is stomp

toepassing van de ongebruikte kant door het mes om te draaien

alle kanten van het mes+zijn stomp

niew set messen (bestel-nr. 382425)

Onderhoud en verzorging

Voor iedere onderhoud:

• moet de motor uitgezet worden en de stekker uit het stopcontact verwijderd worden
  om een terugloop en verwondingen te voorkomen is het dragen van veiligheidshandschoenen aan te bevelen.

Het snijwerktuig staat na het uitschakelen nicht meteen stil. Wacht alvorens u met de reparatie of het onderhoud begint tot alle delen tot stilstand zichn gekomen.

Let erop, werktuig en schroefsleutels na onderhouds- of reparatiewerkzaamheden weir te verwijderen.

• De tuinhakselaar is over het algemeen onderhoudsvrij. In het belang van het behoud van de waarde en een lange levensduur dient met het volgende rekening te worden gezchoolden:

ventilatiegleuven open en schoon houden.
- bevestigingschroeven controlleren (indien nodig vastdraaien)
- na ieder gebruik, het apparaat van binnen en van buiten goed te reinigen.

Gebruik voor de reiniging van uw toestel slechts een warme, vochtige doek en een zachtte borstel.

Gebruik nooit reinigings- of oplosmiddelen. Zij zouden onherstelbare schade aan het toestel konnen veroorzaken. De kunststoffdelen konnen door chemische producten worden aangetast.

de hakselmachine nicht met stromend water of met hogedrukeinigers reinigen.
- blanke metalen delen na ieder gebruik ter bescherming gegen corrosie met een millieuvriendelijke, biologisch af te breken spreoiie behandelen.

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Voor het verhulpen van iedere storing

toestel uitschakelen
- stilstand van de tuinhakselaar afwachten
- stroomtoevoer onderbreken

Storing	Mogelijk oorzaak	Oplossing
Motor doet het nicht	- Geen netspanning - Aansluitkabel defect - Bovenstuk van de behuizin nicht goed gesloten (veiligheidsschakeling actief)	- Zekering controleren - Laten controleren (elektromonteur) - Bovenstuk van de behuizing goed afsluiten en vastschroeven, EVT. vuil verwijderen
Motor bromt, maar draait nicht	- Messen geblokkeerd - Condensator defect	- Apparaat uitschakelen, stekker uittrekken en apparaat van binnen reinigen - Apparaat ter reparatie�arfrikant ofaar officiële dealer brengen
Verminderd snijvermogen	Messen zijn stomp	Toepassing van de ongebruike kant door het mes om te draaien anders{nieuw set messen.
Apparaat begint wel te lopen, maarblokkeert bijgeringe belasting en schakelt via de motorveiligheidsschakelaaruit.	Verlengsnoer te lang of tekleine doorsnede. Stekker te ver van hoofdaansluiting verwijderd en tekleine doorsnede van de aansluitkabel.	Verlengsnoer min. 1,5 mm2, max. 25 m lang. Bij langere kabel doorsnede min. 2,5 mm2.

Technische gegevens

Model	2200	2500	2800
Type	AH 700	AH 700	AH 700
Motor	Wisselstroommotor 230 V, 50 Hz, 2800 min-1, met automatische motorrem
Vermogen P1 S6 - 40 %	2200 W	2500 W	2800 W
Aan-/uitschakelaar met	overbelastingsveiligheid, veiligheidsuitschakeling, nulspanninginitiator
Gewicht	19,0 kg	19,0 kg	19,5 kg
Geluidsdrukpegel LPA	83 dB (A) - (volgens richtig 2000/14/EG)
gemeten geluidsniveau LWA	103 dB (A) - (volgens richtig 2000/14/EG)
gegarandeerd geluidsniveau LWA	104 dB (A) - (volgens richtig 2000/14/EG)
max. te verwerkende takmiddellij (geldt alleen voor het snijden van vers hout)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 42 mm
Veiligheidsklasse	I
Veiligheidssoor	IP X4
Netzekering	16 A traag	16 A traag	16 A traag
Zwitserland	10 A traag	--	--
UK	13 A traag	13 A traag	13 A traag

Montaż

Opis
