MHD 2200 - Broyeur de végétaux ATIKA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Broyeur de végétaux
Caractéristiques techniques principales	Broyeur à rotor avec système de coupe à lames
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 70 cm, Largeur : 50 cm, Hauteur : 100 cm
Poids	Environ 30 kg
Compatibilités	Végétaux jusqu'à 40 mm de diamètre
Type de batterie	Non applicable
Tension	230 V
Puissance	2200 W
Fonctions principales	Réduction des déchets de jardin, broyage des branches et feuillages
Entretien et nettoyage	Nettoyage régulier des lames et du réservoir, vérification des pièces mobiles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Protection contre les surcharges, interrupteur de sécurité, protection des lames
Informations générales utiles	Garantie de 2 ans, utilisation recommandée pour les particuliers et les jardiniers amateurs

FOIRE AUX QUESTIONS - MHD 2200 ATIKA

Comment assembler l'ATIKA MHD 2200 ?

Pour assembler l'ATIKA MHD 2200, commencez par lire attentivement le manuel d'instructions fourni. Assurez-vous que toutes les pièces sont présentes, puis suivez les étapes d'assemblage en utilisant les outils recommandés.

Quelle est la puissance de l'ATIKA MHD 2200 ?

L'ATIKA MHD 2200 dispose d'une puissance de 2200 W, ce qui permet une performance efficace pour vos travaux de jardinage.

Comment entretenir l'ATIKA MHD 2200 ?

Pour entretenir votre ATIKA MHD 2200, nettoyez régulièrement les lames et vérifiez l'état des filtres. Rangez l'appareil dans un endroit sec et protégé lors de son inutilisation.

Que faire si l'ATIKA MHD 2200 ne démarre pas ?

Si l'ATIKA MHD 2200 ne démarre pas, vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

L'ATIKA MHD 2200 est-il adapté pour les branches épaisses ?

Oui, l'ATIKA MHD 2200 est conçu pour broyer des branches d'un diamètre allant jusqu'à 40 mm, ce qui le rend adapté pour des branches de taille moyenne.

Comment régler la vitesse de l'ATIKA MHD 2200 ?

L'ATIKA MHD 2200 est équipé d'un moteur à vitesse variable. Utilisez le bouton de réglage pour ajuster la vitesse en fonction du type de matériau à broyer.

Quels types de déchets peut-on broyer avec l'ATIKA MHD 2200 ?

Vous pouvez broyer des branches, des feuilles, et d'autres déchets de jardin avec l'ATIKA MHD 2200. Évitez de broyer des matériaux trop durs ou des déchets non organiques.

Où puis-je trouver des pièces de rechange pour l'ATIKA MHD 2200 ?

Les pièces de rechange pour l'ATIKA MHD 2200 peuvent être commandées auprès du fournisseur agréé ou sur le site web officiel d'ATIKA.

Quelle garantie est offerte avec l'ATIKA MHD 2200 ?

L'ATIKA MHD 2200 est généralement livré avec une garantie de 2 ans. Vérifiez les détails de la garantie dans le manuel d'utilisation.

Comment traiter un blocage de l'ATIKA MHD 2200 ?

Si l'ATIKA MHD 2200 est bloqué, éteignez l'appareil et débranchez-le. Retirez les matériaux coincés avec précaution, puis redémarrez l'appareil.

MODE D'EMPLOI MHD 2200 ATIKA

Instructions d'utilisation - Consignes de sécurité

Pieces de rechange

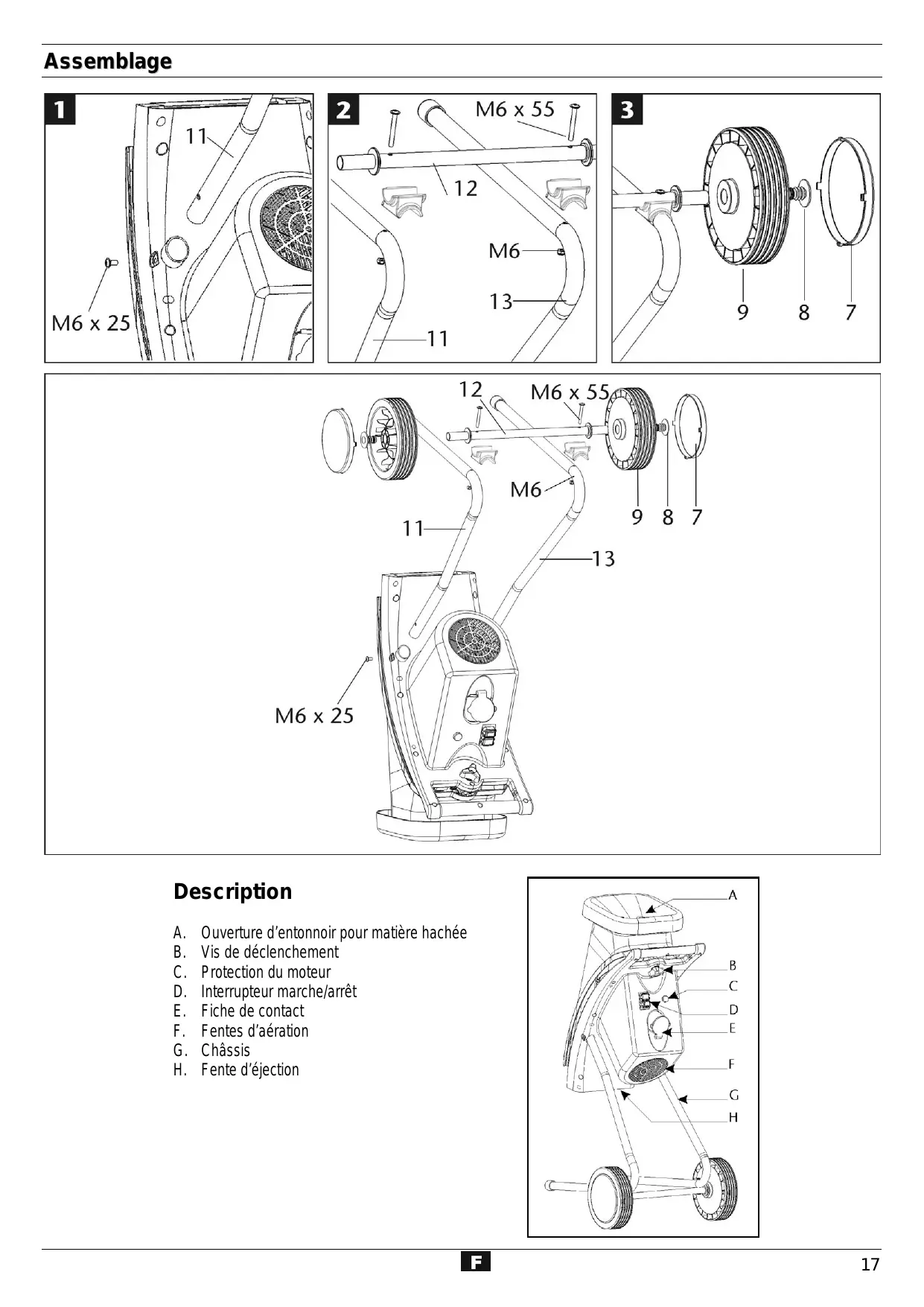

Page 17

Zahradni drtič

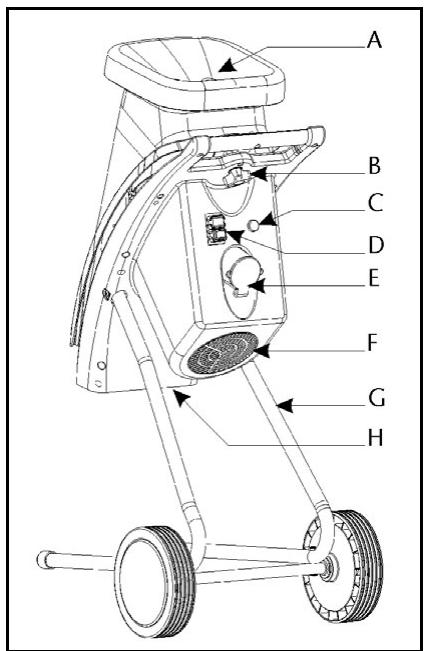

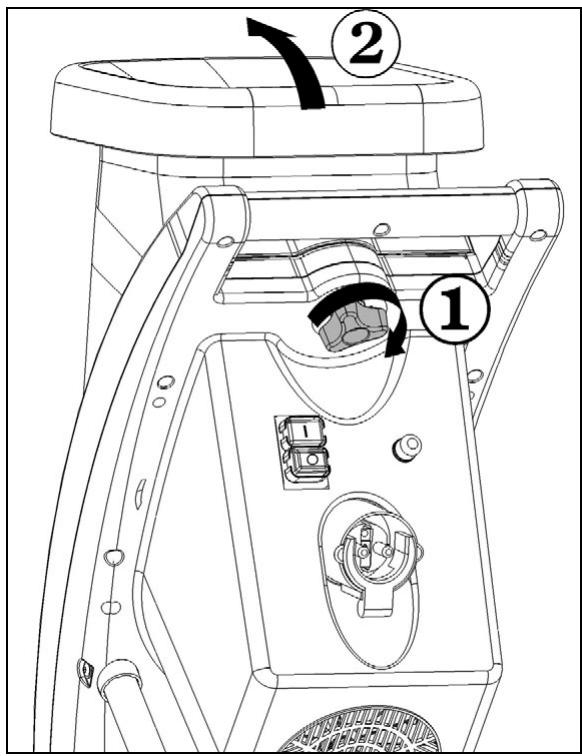

A. Ouverture d'entonnoir pour matière hachée
B. Vis de déclenchement
C. Protection du moteur

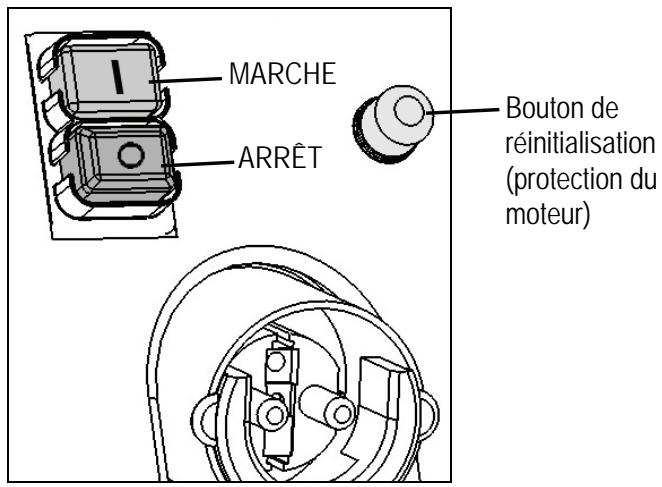

D. Interrupteur marche/arrêt
E. Fiche de contact
F. Fentes d'airation
G. Chassis
H. Fente d'éjection

Vous ne devez pasmettre la machine en route avant attentivement ce mode d'emploi, d'avoir observé toutes nations indiquées et d'avoir monté la machine tel que cécrit.

Conserver ces notices d'utilisation pour toute utilisation future.

Ne jamais jeter un apparéil électrique aux ordures menagères. Les apparéils, les accessoires et les emballages doivent être recyclés de façon non polluante.

Table des matieres

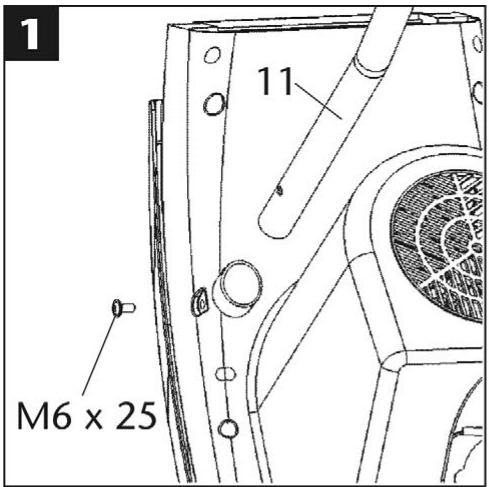

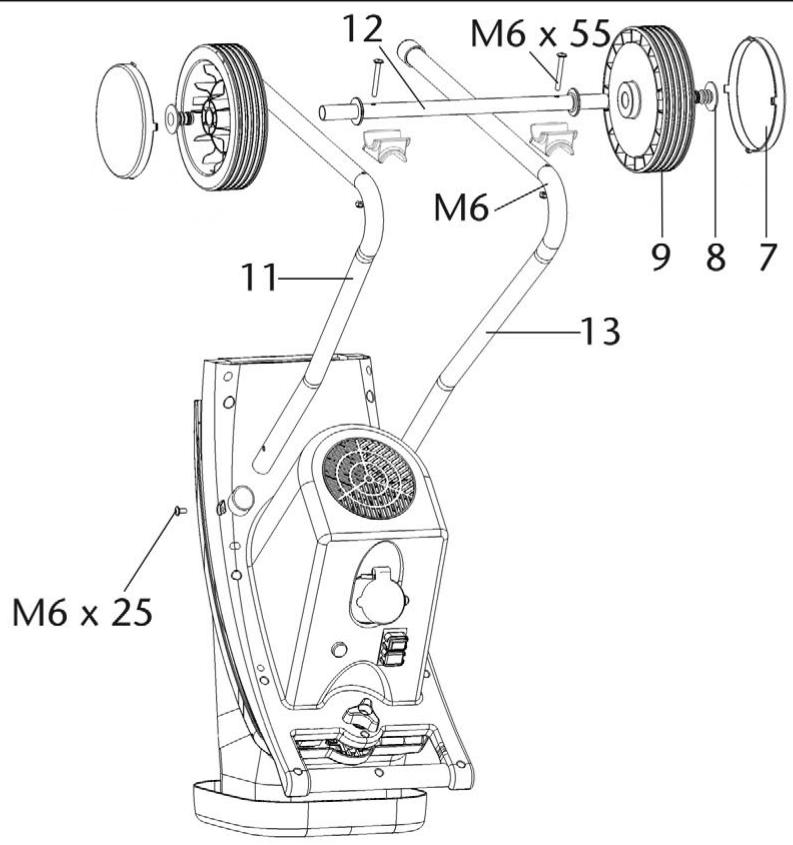

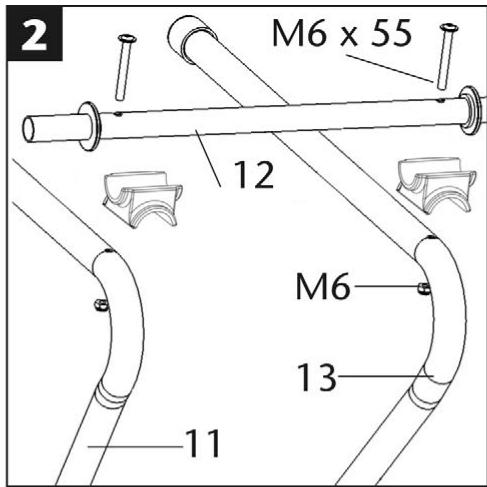

Assemblage	17
Déclaration de conformité CE	18
Symboles utilisés: apparéil, notice d'utilisation	18
Tranches horaires	18
Fourniture	18
Utilisation conforme	19
Risques résiduels	19
Consignes de sécurité	19
Mise en service	21
Travaux avec le broyeur de végétaux	21

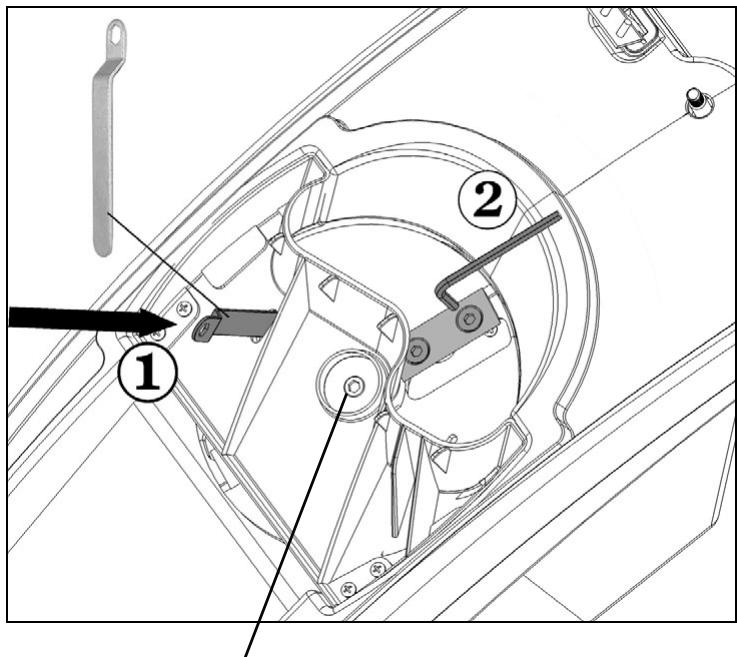

Remplacement des couteaux	22
Maintenance et entretien	23
Garantie	23
Pannes	23
Caracteristiques techniques	24
Pièces de rechange	124

Déclaration de conformité CE

Conformément à la disposition 98/37 CE,

ATIKA GmbH & Co. KG

déclare en responsabilité propre que produit

Broyeur de végétaux type AH 700

auquel se rapporte la presente déclaration est conforme aux exigences de sécurité et de santé fondamentales des directives 98/37/CE, ainsi qu'aux exigences des autres dispositions correspondantes.

Niveau de puissance sonore mesure L_WA103 dB (A).

Niveau de puissance sonore garanti L_WA104 dB (A).

Ahlen, le 01.02.2007

Symboles utilisés sur cet apparéil

Lire la notice d'utilisation et les consignes de sécurité avant la mise en service et en tener comptependant

le fonctionnement.

Les pieces ejectes représentent un danger lorsque que le moteur est en marche - les personnes

étrangères ainsi que les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.

Arrête le moteur et débrancher la fiche de contact avant toute opération d'entretien, de remise en état ou de nettoyage.

Nous recommendons une extreme prudence avec les lames rotatives. Ne pas introduire les mains ou les pieds dans les orifices de

la machine pendant que celle-ci est en marche.

Porter des lunettes de protection et un casque antibruit.

Porter des gants de protection.

Protégé de l'humidité.

Symboles utilisés dans cette notice d'utilisation

Danger imminent ou situation dangereuse.

L'inobservation de ces indications peut entrainer des blessures ou des dégats matériels.

Indications importantes pour unemploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des dysfonctionnements.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un employe optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous doivent faire.

Tranches horaires

Observe les dispositions spécifiques de la loi nationale.

Furniture

«Après le déballage de la machine, vérifiez le contenu du carton quant à

l'intégralité des pieces
la presence eventuelle de dommages dus au transport.

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Toute réclamation ultérieure ne sera pas acceptée.

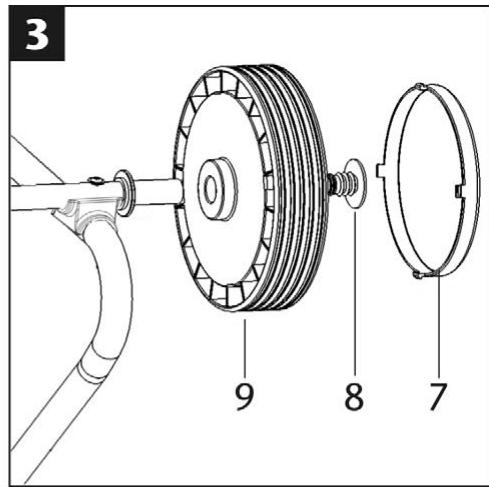

1 unité prémontée de l'appareil
1 pied gauche
1 pied droit
1 essieu
2 roues
2 cache-roues
1 sachet de vis
1 sac de récapération
1 notice d'utilisation

Utilisation con forme

Le hachage de

• branches de tout type, jusqu'au diamètre max. (suivant la nature et la fraîcheur du bois)
• déchets de jardin flétrris, humides, stockés depuis plusieurs jours, en alternance avec des branches, fait partie d'une utilisation conforme à l'emploi.

Le hachage de verre, de métal, d'objets ou de sachets en plastique, de pierres, de déchets textiles, de racines avec de la terre, de déchets sans constance ferme (par ex. déchets de cuisine) est formellement exclu.

Le broyeur de végétaux est destiné uniquement à une utilisation privée à la maison et dans le jardins.

Sont considérés comme broyeurs pour l'utilisation privée à la maison et au jardin les machines qui ne sont pas utilisées pour les espaces verts publics tels que les parcs et les terrains de sport, pour l'agriculture et la sylviculture et qui ne sont pas utilisées à des fins professionnelles.

Unemploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité containues dans ces instructions.

Toute utilisation divergente de la machine est considérée comme employé non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultat : le risque incombe exclusivement à l'usager.

L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques qui y sont liés. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.

Risques résiduels

Meme un employe conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclore tous les risques résiduels généres par la construction et l'emploi de la machine.

Les risques résiduels peuvent être minimisés en respectant les « consignes de sécurité » et une « utilisation conforme » ainsi que toutes les indications de cette notice d'utilisation.

La prise de précautions et la prudence réduisent les risques de blessures corporelles et d'endommagements.

• Risque de blessure des doigts et des mains si vous introduisez la main dans une ouverture et entrez en contact avec le couteau.
• Risque de blessure des doigts et des mains lors d'opérations de montage et de nettoyage du couteau.
• Risque de blessures dues à la projection de morceaux branches dans la zone de l'entonnoir.
• Dangers d'électrocution en cas d'utilisation de cables de raccordement électrique non conformes.
• Contact avec les pieces conductrices de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux particulièrement longs sur la machine sans protection acoustique.

Il se peut que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient ete prises.

Consignes de sécurité

Avant toute mise en service de ce produit, lore et respecter les indications suivantes et les consignes bde sécurité en vigueur dans les pays respectifs afin d'eviter tout risque d'accident sur vous et les autres.

i Remettez les consignes de sécurité à toutes les personnes sdevant travailler avec la machine.
① Conservez ces consignes de sécurité en lieu sur.
Appareil dote d'un dispositif d'arrêt de sécurité.

Le dispositif d'arrêt de sécurité à frein moteur automatique est monté sur ce broyeur pour assurer votre sécurité. Il empêche le démarrage du moteur lorsque l'appareil est ouvert et évite donc que vous main n'entre en contact avec les couteaux en rotation.

Toute réparation au niveau du dispositif d'arrêt de sécurité doit être effectue par le fabricant ou par les entreprises qu'il aura nommées.

• Avant utilise, familiarisez-vous avec l'appareil à l'aide de la notice d'utilisation.
• Ne pas utiliser l'appareil à des fins non appropriées (voir «Utilisation conforme» et «Travaux avec le broyeur de végétaux »).
• Prenez correctement appui sur vos jambes et voirlez à votre équilibre à tout moment. Ne vous penchez pas en avant. Restez à hauteur de l'appareil lorsque vous y introduisez les matérielaux à hacher.
• Soyez attentif. Veillez à ce que vous faites. Travailliez de façon raisonnable. N'utilise pas l'équipement si vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.
• Pendant le travail avec la machine, portez des lunettes de protection, des gants de travail et une protection auditive.

• Portez des vêtements de protection appropriés:

• Pas d'habits larges

• Chaussures avec semelles antidérapantes.

• L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail.

Il est interdirut aux enfants et aux adolescents de moins de 16 ans d'utiliser l'appareil.
- Maintenez les enfants à distance de l'appareil.
- Ne mettez jamais l'appareil en marche lorsque des personnes étrangères se trouvent à proximité.
- Ne laisses jamais l'appareil sans surveillance.
Veillez à maintainir la zone de travail en ordre! Le désordre peut être la cause d'accidents.
- Adoptez une position de travail sur le côte ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
- Ne jamais mettre les mains dans l'ouverture de replissage ou d'éjection.
- Maintenez le visage et le corps à distance de l'orifice de remplissage.
- Ne surchargez pas la machine! Elle travaille比较好 et avec une sécurité accrue dans la plage indiquée.
Veillez au montage complet et correct des équipements de sécurité pendant l'exploitation et ne modifiez rien sur la machine qui risquerait d'influencer sa sécurité.
- Ne modifiez jamais le régime du moteur. C'est lui qui regule la vitesse de travail maximal sure et protège le moteur ainsi que toutes les pieces rotatives codesentre les déteriorations dues à une vitesse excessive.
- Ne jamais mettre en service sans l'entonnoir.
- Ne pas modifier l'appareil ou des parties ou pieces de l'appareil.
Lors de la mise en marche du moteur, l'appareil doit etre fermé.
- L'appareil ne doit pas etre arrosed'eau (source de risque car presence de courant electrique).
- Prenez les conditions environnantes en considération :

• Ne pas utiliser la machine dans un environnement humide.

• Ne pas travailler avec l'appareil lorsqu'il pleut et ne pas laisser l'appareil sous la pluie.
  Travaillez uniquement avec de bonnes conditions visuelles, veillez au bon éclairage de la zone de travail.

• Pour éviter le danger de blessures aux doigts pendant les travaux de montage ou de nettoyage, dévelopir le dispositif de coupe (voir fig. page 22) et porter des gants de protection.

• Debranchez la machine et retirez la fiche de la prise de secteur en cas de

travaux de maintenance et de nettoyage
- réparation de dysfonctionnements
- vérifications pour savoir si les conduites de raccordement sont enchevêtées ou endomagées
- transport
travaux de réparation
- remplacement des couteaux
- et si vous quittez l'appareil (meme s'il ne s'agit que d'une brève interruption du travail)

• En cas d'obstructiondes orifices d'introduction ou d'éjection de la machine, arrêté le moteur et retarder la fiche de la prise de courant avant d'enlever les résidus de matière.

• Vérifiez si la machine est évientuèlement endommagée.

• Contrôlez avec soin le fonctionnement impeccable et conforme à l'usage prévu des équipements de sécurité avant de poursuivre l'utilisation de la machine.

• Vérifiez le fonctionnement correct des pieces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pieces sont à monter correc

tement et toutes les conditions requises sont à replir afin de garantir une exploitation impeccable de l'appareil.

• Les dispositifs de sécurité et les pieces endommagés doivent être réparés ou replacés convenablement dans un atelier spécialisé agréé, à moins que d'autres informations ne soient mentionnées dans le mode d'emploi.

• Les autocollants de sécurité endommagés ou illisibles doivent être replacés.

• Conserve les appreils non utilisés dans un endroit sec et verrouillé et hors de portée des enfants.

Sécurité électrique

• Execution de la ligne de raccordement cf.

IEC 60245 (H 07 RN-F) avec une section d'au moins
1,5 mm² pour les cables d'une longueur de 25 m maximum
2,5 mm² pour les câbles de plus de 25 m

• Les conduites de raccordement longues et minces générent une chute de tension. Le moteur n'atteint plus sa puissance maximale et le fonctionnement de la hacheuse est restreint.
• Les fiches et les prises femelles sur les conduites de raccordement doivent être en caoutchouc, en PVCSouple ou en une autre matière thermoplastique de même résistance mecanique ou bien recouvertes d'une de ces matières.
• Le système d'enfichage de la conduite de raccordement doit être protégé contre les projections d'eau.
  Lors de la pose de la ligne de raccordement, veiller a ce qu'elle ne soit pas coincéenii pliee et a ce que le connecteur ne soit pas mouillé.
• En cas d'utilisation d'un tambour, dérouler le cable completement.
• N'employez pas le cable à des fins pour lesquelles il n'est pas prévu. Protégez le cable de la chaleur, l'huile et des arêtes tranchantes. Ne tirez pas sur le cable pour retarder la fiche de la prise au secteur.
• Vérifiez le cable de rallonge à intervalles réguliers et remplace-z-le des que vous constatez un endommagement.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de cables de rallonge spéciaux et homologués pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire toute réparation sur les parties électriques de la machine doivent être effectués par desElectriciens agreés ou confiés à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection, sont à respecter.

Toute réparation des différentes pieces de la machine est à effectuer par le fabricant ou l'un de ses services après.

N'utiliser que des pieces de rechange d'origine. L'utilisation d'autres pieces de rechange pourrait entrainer un risque pour l'utilisateur, le fabricant declinant toute responsabilité pour tout dommage encouru.

Mise en service

Assurez-vous que l'appareil est monté intégralement et conformément aux règlementations.
Pour utiliser le broyeur de végétaux, placez-le sur une surface stable et horizontale (de façon a ce qu'il ne bascule pas).
- Ne posez pas l'appareil sur un sol pavé ou ballasté.
- N'utilise l'appareil qu'a l'extérieur. Restez à distance (2 m minimum) des murs et des autres objets fixes.
- Avant toute utilisation, veuillagez vérifier

• que les lignes de raccordement ne serontent pas de défectuosités (fissures, coupures ou autres).
• I'd' eventuels endommagements de l'appareil (voir consignes de sécurité)
• que toutes les vis sont serrées à fond

(1) Branchement au secteur

• Comparez la tension de votre secteuravec la tension indiquée sur la plaque signalétique de la machine et raccordez la machine à une prise appropriée et conforme aux prescriptions.
  Utilisez un cable de rallonge de section suffisante.

Protection de secteur

		Suisse	UK
2200 W	16 A retardée	10 A retardée	13 A retardée
2500 W	16 A retardée		13 A retardée
2800 W	16 A retardée		13 A retardée

Interrupteur marche/arrêt

Ne jamais utiliser un apparéil dont l'interrupteur ne fonctionne pas. Les interrupteurs défectueux doivent immédiatement être réparés ou replacés par le service après vente.

Mise en marche

Appuyez sur le bouton vert ①.

Arrêt

Appuyez sur le bouton rouge ①.

Sécurité de remise en marche en de panne de courant

En cas de panne de courant, la hacheuse s'arrête automatiquement (déclencheur à tension nulle). Pour une remise en marche, appuyez à nouveau sur le bouton vert.

Protection du moteur

Le moteur est équipé d'un disjoncteur de protection et s'arrête automatiquement en cas de surcharge. Il peut être remis en marche après une pause de refroidissement (env. 5 mn). Appuyez sur

1. le bouton de réinitialisation (protection du moteur)
2. le bouton vert (1) pour une remise en marche.

Impédance de secteur

En cas de mauvaises conditions de secteur, des baisses de tension momentanées peuvent survenir pendant le processus d'allumage de l'appareil et peuvent générer autres apparciels (parch. une lampe vacille).

Tout risque de dysfonctionnement est exclu si l'on respecte les impédances de secteur maximes indiquées dans le tableau.

Puisance absorbée P1 (W)	Impédance de secteur Zmax(Ω)
2200	0,21
2500	0,21
2800	0,19

Travaux avec le broyeur de végétaux

• Adoptez une position de travail à côté ou derrière l'appareil. Ne restez jamais dans la zone de l'orifice d'éjection.
• Les branches longues dépassant de l'appareil risquent d'être renvoyées en arrêt lorsqu'elles seront entrainées par les lames! Respectez la distance de sécurité!
• Ne jamais mettre les mains dans l'ouverture de replissage ou d'éjection.
• Maintenez le visage et le corps à distance de l'orifice de remplissage.
• N'introduisez jamais les mains, d'autres parties du corps ou vos vêtements dans le tube de replissage, le canal d'évacuation ou à proximé d'autres pieces mobiles.
• Avant la mise en marche de l'appareil, vérifie si des restes de broyage se trouvent dans l'entonnoir.
• Ne renversez pas l'appareil pendant que le moteur est en marche.
  Lors du replissage, veillez à ce que des pieces en métal, des pierres, des bouteilles ou d'autres objets n'entrent pas en contact avec des objets à broyer dans l'entonnoir.
• Si des objets extérieurs entrent dans l'entonnoir ou si l'appareil commence à émettre des bruits ou des vibrations inhabituelles, arrêtez immédiatement l'appareil et immobilisez-le. Debranchez la fiche et effectuez les points suivants :

examiner les dommages
- remplacer ou réparer les pieces endommagées
verifier l'appareil et resserrer les pieces devissées

Vous ne devez pas réparer l'appareil si vous n'êtes pas autorisé à le faire (voir consignes de sécurité).

Qu'est-ce que je peux broyer?

Oui:

• Déchets organiques domestiques et du jardin par exemple coupes de haies et d'arbres, fleurs fanées, déchets de cuisine.

Non:

• Verre, pieces métalliques, matrières plastiques, sacs en plastique, pierres, déchets de tissus, racines souillées par de la terre, restes de produits alimentaires, de poisson et de viande.

Instructions spéciales concernant le broyage:

Broyez les branches, les rameaux et les bois juste après les avoir coupés
- Ces matériaux à broyer deviennent très durs lorsqu'ils se-chent, le diamètre maximal des branches à traiter diminuè donc.

Lorsque les branches sont très ramifiées, enlever les rameaux lateraux.
Broyage de déchets de cuisine ou de jardin contenant beau-coup d'eau et tendant à coller
- Ces déchets doivent être broyés en alternance avec des déchets contenant du bois afin d'éviter que l'appareil ne soit obstrué.
Ne pas laisser s'entasser trop de matérielux hachés sous la sortie de l'orifice d'évacuation. Il risquerait sinon d'obstruer le canal d'évacuation. Cela pourrait entrainer un retour des matériaux par l'orifice de replissage.
Nettoyez l'orifice de replissage ainsi que le canal d'évacuation lorsque l'appareil est obstrué. Pour ce faire, éteignez d'abord le moteur et retirez la fiche secteur.
Veiliez à ce que le diamètre maximal des branches pouvant être haché par votre apparéil soit respecté (Ø voir page 24). Selon la taille et la fraîcheur du bois, le diamètre maximal de la branche que vous souhaitez broyer peut être réduit.
Les couteaux tirent dans une large mesure les déchets à broyer automatiquement dans l'appareil.
Evitez toute surcharge et blocage du moteur en présence de branches d'un certain diamètre en les retardant fréquement puis en les laissant revenir dans l'appareil.
En cas de surcharge de l'appareil, le selecteur équipé d'un disjoncteur-protecteur met la machine automatiquement hors circuit
- Dans ce cas, remettez le broyeur en marche au bout de 5 minutes environ
- Au cas ou la machine ne se remétrait pas en marche au bout de ce temps d'attente, veuillez vous reporter au point "Pannes".

Remplacement des couteaux

Avant de procéder au remplacement des couteaux, débranche la fiche secteur.

Risque de blessure des doigts et des mains lors de travaux sur le couteau. Portez des gants de protection.

Ouvrir l'appareil.

Fixer le jeu de couteaux.

filetage à gâteche

Diminution du rendement de coupe:

un tranchant du couteau est émousse

utilisez le tranchant inutilisé en tournant le couteau

tous les tranchants de couteau sont émoussés

placez un nouveau jeu de couteaux (ref. 382425)

Maintenance et entretien

• Avant de commercer tout travail d'entretien:

• mesure le moteur hors service et débrancher la fiche de contact

• mesure des gants de protection pour éviter les blessures.

Le jeu de couteaux ne stoppe pas immédiatement après l'arrêt. Avant de commencer votre travail de réparation ou de maintenance, patientez jusqu'à ce que tous les éléments soient complètement arrêtés.

Veillez à retarder l'outil et la clé à vis après l'entretien ou la réparation.

Le broyeur de végétaux nécessite peu d'entretien. Pour que l'appareil ne se degrade pas et pour lui assurer une longue durée de vie, il convient d'observer les points suivants:

• les fentes d'aération doivent toujours être libres et propres.
• vérifier les vis de fixation (le cas échéant, les resserrer).
• après avoir procédé à des travaux de hachage, le hacheur doit être nettoyé à l'intérieur comme à l'extérieur.

Pour nettoyer votre apparéil, utilisez uniquement un chiffon chaud et humide et une BrosseSouple.

N'utilise jamais de produits nettoyants ou de solvants. Ils pourraient entrainer des dommages irréparables sur l'appareil. Les produits chimiques pourraient attaquer les éléments en matière plastique.

• le broyeur ne doit pas etre nettoyé avec un nettoyeur haute pression ou meme au jet d'eau.
• les pieces métalliques nues devraient être protégées de la corrosion après chaque utilisation à l'aide d'une huile à pulveriser biodégradable et écologique.

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

Pannes

Avant de procéder à l'élimination des défauts

• arrête l'équipment
• attendre l'arrêt du broyeur de végétaux
• retirer la fiche du secteur

Panne	Cause possible	Solution
Le moteur ne démarre pas	- absence de tension secteur - cable de raccordement défectueux - dessus du carter mal fermé (dispositif d'arrêt de sécurité déclenché)	- vérifier le fusible - laisser vérifier (par un électrotechnicien) - bien fermer et visser le dessus du carter, enlever les saletés eventuelles
Le moteur ronflé, mais ne démarre pas.	- jeu de couteaux bloqué - condensateur défectueux	-mettre l'appareil à l'arrêt, restorer la fiche de la prise de courant et nettoyer l'intérieur de l'appareil - faire répacker par le fabricant ou par une entreprise nommée par le fabricant
Diminution du rendement de coupe.	Couteau émoussé.	Retourner ou remplacer le couteau.
L'appareil démarre, mais sebloque en présence d'une sollicitation minimale et estdésactivé par le disjoncteur-protecteur.	le cable de rallonge est trop long ou sa section trop petite. La prise est trop éloignée du raccordement principal et la ligne de raccordementprésentée une section trop petite.	Cable de rallonge d'au moins 1,5 mm² et de 25 m de long au maximum. En présence d'un cable plus long, section de 2,5 mm² au minimum.

\section*{Caracteristiques techniques}

Modèle	2200	2500	2800
Désignation du type	AH 700	AH 700	AH 700
Mateur	mateur à courant alternatif 230 V~, 50 Hz, 2800 min-1à frein moteur automatique
Puisance du moteur P1 S6 - 40 %	2200 W	2500 W	2800 W
Interrupteur de mise en marche/arrêt avec:	disjoncteur de protection du moteurdispositif d'arrêt de sécurité électrique, déclencheur à tension nulle
Poids	19,0 kg	19,0 kg	19,5 kg
Niveau de pression acoustique LPA (mesuré conformément au réglement 2000/14/CE)	83 dB (A)
Niveau de puissance sonore mesuré LWA (mesuré conformément au réglement 2000/14/CE)	103 dB (A)
Niveau de puissance sonore garanti LWA (mesuré conformément au réglement 2000/14/CE)	104 dB (A)
Diamètre maximal des branches à ha-cher (s'applique uniquement à la coupe de bois frais)	Ø max. 35 mm	Ø max. 40 mm	Ø max. 42 mm
Classe de protection	I
Type de protection	IP X4
Protection de secteurSuisseUK	16 A retardée €10 A retardée €13 A retardée €	16 A retardée €--13 A retardée €	16 A retardée €--13 A retardée €

Popis
