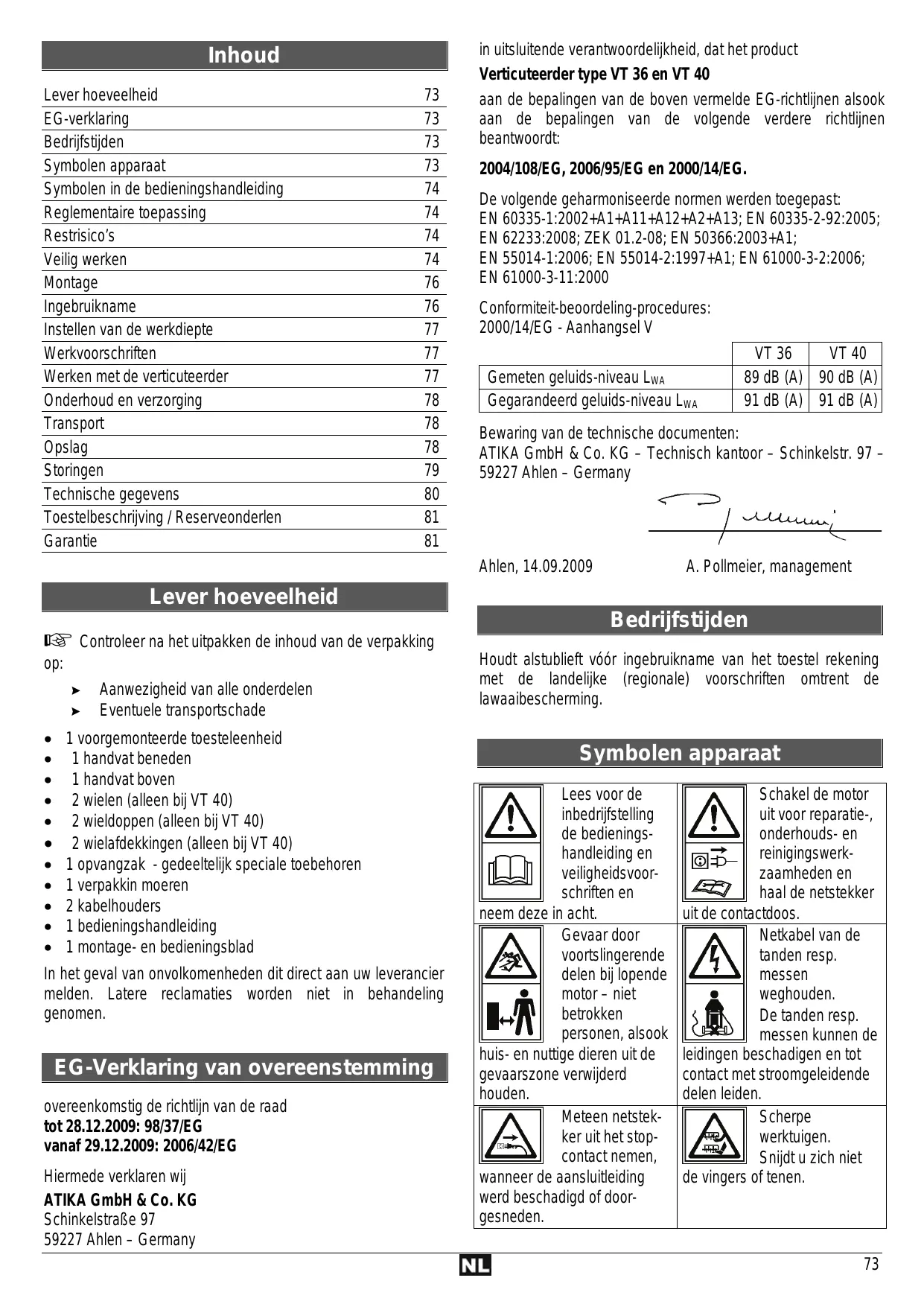

GEBRUIKSAANWIJZING VT 36 ATIKA

Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstrcties –

Reserveonderdelen

Wertykulator

Lever hoeveelheid	73
EG-verklaring	73
Bedrijftstijden	73
Symbolen apparaat	73
Symbolen in de bedieningshandleiding	74
Reglementaire toepassing	74
Restrisico's	74
Veilig werken	74
Montage	76
Ingebruikname	76
Instellen van de werkdiepte	77
Werkvoorschriften	77
Werken met de verticuteerder	77
Onderhoud en verzorging	78
Transport	78
Opslag	78
Storingen	79
Technische gegevens	80
Toestelbeschrijving / Reserveonderlen	81
Garantie	81

Lever hoeveelheid

Controleer na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderdelen
Eventuele transportschade

1 voorgemonteerde toesteelenheid
1 handvat beneden
1 handvat boven
2WIelen (alleen bij VT 40)
- 2 wieldoppen (alleen bij VT 40)
- 2 wielafdekkingen (alleen bij VT 40)
- 1 opvangzak - gedeelijk speciale toebehoren
1 verpakkin moeren
- 2 kabelhoulders
1 bedieningshandleiding
1 montage- en bedieningsblad

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden nicht in behandeling genomen.

EG-Verklaring van overeenstemming

overeenkomstig de richtlijn van de raad

vanaf 29.12.2009: 2006/42/EG

Hiermede verklaren wij

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

inuitsluitende verantwoordelijkheid, dat het product

Verticuteerder type VT 36 en VT 40

aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:

2004/108/EG, 2006/95/EG en 2000/14/EG.

De volgende geharmoniseerde normen werden toegepast: EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005; EN 62233:2008; ZEK 01.2-08; EN 50366:2003+A1; EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006; EN 61000-3-11:2000

Conformiteit-beoordeling-procedures:

2000/14/EG - Aanhangsel V

	VT 36	VT 40
Gemeten geluids-niveau LWA	89 dB (A)	90 dB (A)
Gegarandeerd geluids-niveau LWA	91 dB (A)	91 dB (A)

Bewaring van de technische documenten:

Houdt alstublieft voór ingebruikname van het toestel rekening met de landelijkke (regionale) voorschriften omtrent de lawaaibescherming.

Symbolen apparatus

Neem deze inucht.	Lees voor de inbedrijstelling de bedienings- handleiding en veiligheidsvoor- schriften en	Schakel de motor uit voor reparatie., onderhouds- en reinigingswerk- zaamheden en haal de netstekker uit de contactdoos.
Huis- en nuttige dieren uit de gevaarszone verwijderd honden.	Gevaar door voortslingerende delen bij lopende motor - Niet betrokken personen, alsook	Netkabel van de tanden resp. messen weghonden. De tanden resp. messen+kunnen de leidingen beschadigen en tot contact met stroomgeleidende delen leiden.
wonneer de aansluitleiding werd beschadigd of door- gesneden.	Meteen netstek- ker uit het stop- contact nemen, vanneer de aansluitleiding werd beschadigd of door- gesneden.	Scherpe werktuigen. Snjidt u zich nicht de vingers of tenen.

Attentie, messen draaien na!	Attentie voor roterende messen resp. tanden. Handen en voeten nicht in de buurt of onder roterende delen houden, wonneer de machine draait.
Ogen beschermen en gehoor-bescherming dragen.	Tegen vochtigheid beschermen.
Elektrische toestellen behoren Niet in de huisafval. Toestellen, toebehoren en verpakking� een milieuvriendelijk recycling brengen. Volgens de Europese Richtlijn 2002/96/EG over oude elektronische apparaten en electronica要去en nicht meer bruikbare elektrische toestellen apart worden verzamend en een milieuvriendelijk recycling worden toegevoerd.

Symbolen in de bedieningshandleiding

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine.
Hier worden precies uitgelegd wat u要去en.

Neem alstublieft het ingesloten montageen bedieningsblad ter hand, wanner in detekst maar het afbeeldings-nr. wordenverwezen.

Reglementaire toepassing

• De verticuteerde is voor het verticuteren van gazoenen alsook voor de opname van gebladerte op gazoen in privé huis- en hobbytuinen geschikt.
• Het toestel mag nicht in openlijke plantsoenen, parks, sportplaatsen of op straten in in de land- en bosbouw worden ingezet.

• De verticuteerder mag nicht worden toegepast:

• voor het snijden van struiken, hegegen en heesters

• voor het effenen van vloeroneffenheden (bv molshopen)
  als motorschoffel

• op geplaveide of begrinde vlakken Er bestaat gevaar van verwondingen!

• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.

• Men要去 zich tevens houden aan de algemeen geldende verilgheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf.

• Alle verdere toepassingen gelden als nicht volgens de voorschriften. Voor de hieruit voortvloeijeende schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
  Eigenmachtige verbouwingen aan de verticuteerder sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeijeende schade van een ieder soort UIT.

• Het toestel mag slechts door Personen worden voorbereid, gezruikt en onderhonden die met het werktuigbekend zichen en over de bevaren ingelicht zich. Reparaties mogen alleen door de fabrikant of geauthoriseerde werkplaatsen uitgevoerd worden.
• Gebruik de heggeschaar Niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restrictions können geminaliseerd worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenetgets en beschadigingen.

• Verwondingsgevaar van de handen en voeten, wanner u in de buurt of onder de roterende delen gereakt.
• Verwondingsgevaar van de vingers en handen bij montage-en reinigingswerkzaamheden aan de verticuteerwals.
  Wegslingeren van stenen aarde.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.

Bij ondeskundig gebruik konnen verticuteerder gevaarlijk zijn. Worden elektrowertuigen toegepast,要去en de principiele veiligheidsvoorzieningen worden opgevolgd om het risico van vuur, elektrische slag en verwondingen van Personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevalten en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondingen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.
Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding.

• Wees oplettend. Let op dat, wat u doet. Ga met vgerstand te werk. Gebruik het toestel Niet, wanner u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kann tot ernstige verwondingen leiden.

• Gebruik het toestel Niet voor doeleinden voor die het Niet is bestemd (zie "Reglementaire toepassing").

Maak uzelf met uw omgeving bekend en let op möglichke gevaren die u op grond van het motorgeluid eventueel nicht kunt horen.

• De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.

• Kinderen enjongeren onder 16 jaren alsook Personen die met de handleiding nichtbekend,zijn,mogen het toestel nicht bedieren.

• Personen met beperkt lichamelijk, sensorisch of geestelijk vermogen of met beperkte ervaring en/of met beperkte kennis mogen het toestel Niet bedieren, tenzij ze worden door een voor hun veilighheid bevoegde persono gesurveilleerd of verkreten doore deze instructies hoe het toestel要去en benut.

• Kinderen要去 in de gaten worden gehonden, om te waarborgen dat ze Niet met het toestel spelen.

• Houd andere Personen en dieren van uw werkbereik weg. Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

• Onderbreek het gebruik van de machine, wanner personen, vooral kinderen of huisdiren, in de buurt zich en wanner u het werkbereik wisselt.

Laat de machine nicht zonder toezicht achefter.

Draag persoonlijke beschemingsmiddelen. -Veiligheidsbril

• Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden).

• Draag de juiste werkkleding. Nauw sluitende kleding en geen sieraden dragen.

• vaste schoenen of laarzen met anti-slip-zool

• Lange broeken ter bescherming van de benen

Werk met het toestel Niet blootsvoets of in lichte sandalen.

• Let op de omgevingsinvloeden.
• Gebruik de machine nicht in een vochtige of native omgeving.

Zet de machine Niet in de regen buiten.
Werk nicht direct aan zwembassins of tuinvijvers.
Werk slechts bij voldoende zich.
Exploiteer het toestel maar möglichkheid Niet bij nat grayscale.

• Verwijder voor het snijden alle vreeimde lichamen (bv stenen, takken, draad, enz.). Let gedurende het werken op verdere vreeimde lichamen.
• Indien u op vreemde lichamen stuit, schakel het toestel alstublieft uit, neem de stekker uit het stopcontact en verwijder het vreemde lichaam. Alvorens u het toestel wee inschakelt, controller het alstublieft op eventuele beschadigingen en LAST, indien nodig, reparatives uitvoeren.
• Overbelast de machine Niet. U werkt better en zeker met de juiste belasting van de machine.

• Werk alleen met complete en correct aangebrachte verilgheidsvoorzieningen (bv. stootbescherming en / of opvangvoorziening) en verander aan de machine niets, wat de verilgheid zou können belemmeren.

• Apparaat resp. onderdelen van het apparaat Niet veranderen.

• Letvoor het inschakelen van de motor erop dat uw voeten in een veilige afstand tenopzichte van de snijwerktuigen zich.
• Bij het inschakelen van de motor het toestel Niet kantelen, tenzij het toestel moet bij het proces worden opgetild. In dit geval kantel het toestel slechts zo ver als nodig en til het op de van de bedieningspersoon afgewende kant op.
  Voer nooit handen of voeten aan of onder zich draaiende onderdelen. Houdt u zich steeds van de uitgooiopening vandaan.
• Zorg vooral op schuine vlakken of op nat grayscale voor een veilige stand en houd steeds het evenwicht. Voer het toestel alleen in gangtempo.
• Verticuteer Niet aan steile hellingen.
• Verticuteer aan schuine vlakken dwars ten opzichte van dedaling en nooit op- en afwaarts.
• Wees bijzonder voorzichtig, wanner de rijrichting op een helling wijzigt.
• Houdt rekening met de veiligheidsafstand die door de handgreep worden voorgegeven.
  Schuif het toestel gedurende het bedrijf steeds voorwaarts. Trek het Niet in uwrichting ofijken zich.

• Wanner de motor draait, het toestel Niet:

• optillen end dragen

• de schokbescherming Niet optillen

• Attentie! Het werktuig loopt na! Rem het werktuig Niet met de hand.

• Let erop dat de schokbescherming gesloten is, resp. de opvangzak (gedeeltelijk speciale toebehoren) is aangebracht.
  Schakel het toestel UIT en wacht tot de wals stil staat, wanner u:

• de verticuteerder Kantelt

• vlakken die nicht met grat zijn beplant, oversteeckt
• het toestel maar en van het werkbereik weg transporteert

Schakel de machine uit en neem de steker uit het stopcontact bij:

• reparatiewerkzaamheden
• onderhouds- en reinigingswerkzaamheden
• verhelpen van storingen of blokkeringen
• transport en opslag
• het verlaten van de machine (ook voor een korteijd)
• wanner de verticuteerder ongewoon begint te trillen

• wonneer u met de verticuteerder op een obstacel bent gestoten

• Het toestel nicht met water aufspatten. (Gevarenbron elektrische stroom).

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. Hiertoe behoort ook de opvangzak, indien voorhanden.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zijn. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te lately werken.
• Beschadigde bescherminrichtingen en delen moeten, indienoodzakelijk,door eenerkende reparatiewerk

plaats gerepareerd of verwisseld worden. Met uitzondering indien in de bedieningshandleiding anders aangegeven.

• Beschadigde of onleesbare veiligheidsstickers dienen te worden verrangen.

• Onderhoudt uw verticuteerder met zorgvuldigheid:

• Let erop dat alle moeren, bouteen en schroeven vast zitten.
• Let erop dat de luchtopeningen schoon zijn.
• Hou de handgrepen vrij van vet en olie.
• Neem de onderhoudsvoorschriften in acht

• De aansluitkabel要去 volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

• 1,5 ~mm^2 bij een lenghte tot 25m.

• 2,5 ~mm^2 bij een lenghte vanaf 25m.

• Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen Niet更是, de functie van de machine worden gereduceerd.

• Stekker en aansluitdozen aan aansluitleidingen要去en uitrubber, zacht PVc of een ander thermoplastisch materiaal vandezelfde mechanische vastheid+zijn of met dit materiaal zichn gecoat.
• De steekoordzieening van de aansluitleiding要去 gegen spatwater beveiligd�.
• Bij het verleggen van de aansluitkabel erop letten dat deze Niet stoort, gekneust, geknikt en de steekverbinding niet nat worden.
• Wikkel bij gelebruik van een kabeltrommel de kabel geheel af.
  Rij Niet met het toestel over de verleningskabel. Waarborg dat het zich in een veilige positiechyter u bevindt. Leg de kabel op een weg of bereik dat reeds wird geverticuteerd.

H

• Gebruik de kabel Niet voor doeleinden warvoor hij nicht geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.
• Beschermt u zich gegen elektrische slag. Vermijd lichamelijk contact met geaarde delen (bv pijpen, radiatoren, haarden, koelkasten enz.)
• Controller de verlang kabel regelmatig op beschadigungen en vvang hem als hij beschadigd is.
• Een beschadigde leiding Niet aan het net aansluiten. Een beschadigde leding Niet aanraken alvorens ze van het net gezcheidenden is. Een beschadigde leding kan tot contact met stroomgeleidende onderdelen leiden.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.
• Het apparatus via een veiligheidsschakelaar (30 mA) aansluiten.

Elektrische aansluitingen of reparations mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npgevolgd worden.

Beschadigde netaansluitleidingen要去en door defabrikant resp. een van zichn klantenfilialen of door een

soortgelijk gekwalificeerde persoon worden verrangen om gevaar te voorkomen.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van nicht originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Montage

Wielen voren - VT 40 A

Schuif rechts en linksWIel (16), schijf (4) en getande borgring (37) op de as. Bevestig dit met schroeven M6x12 (36).
Steek de wieldop (17) en dan de wielafdekking (18) op het wieI.

Grijpbeugel

Steek het onderste handvat (2) in de behuizing. Het onderste handvat要去 vastklikken.
2 Bevestig het bovenste handvat (1). U kunt:tussen twee grijphoogtes selecteren. Maak hiervoor gebruik van de meegeleverde bevestigingsdelen (2x stergreep (5), 2 x schijf (4), 2 x schroef M6x45 (3)).
3 Bevestig de kabel met kabelhoulders (6) aan het handvat. Let erop dat de verlengingskabel voldoende spel heeft.

Opvangzak (8) C

gedeeltelijk speciale toebehoren

Trek de schokbescherming (7) maar boven en houd hem vast.
2 Hang de vangzak (8) aan de houlders in.
3 Let erop, dat de vangzak (8) aan het rail aansluit en de stootbescherming (7) op de vangzak rust.

Ingebruikname

Netaansluiting

Vergelijk de op het typeplaatje van de machine vermelde spanning, bv 230 V met de netspanning en sluit het toestel aan het desbetreffend en reglementair stopcontact aan.

Sluit de machine via een Fl-schakelaar (storingsstroomschakelaar) 30mA aan.

• Gebruik aansluit- resp. verlangkabels met eenaderdoorsnede van ten minste 1,5 ~mm^2 bij een lenghte tot 25m

Aanbrengen van de verlengingskabel

Steek de koppeling van de verlengingskabel op de steker van de schakelaar-steker-combinatie (9). D
Trek de verlengingskabel als lus door de kabeltrekontlasting (10) en hang het in. E
Let erop dat de verlengingskabel voldoende spel heeft.

Inschakelen / Uitschakelen

Gebruik geen toestel, waar bij zich de schakelaar Niet LAST inn uitschakelen. Beschadigde schakelaars要去en onmiddelijk worden gerepareerd of verrangen door de klantenservice.

Het toestel bezit een veiligheidsschakeling die een onopzettelijk inschakelen voorkomt.

Start het toestel pas, wonneer u het op een egale grasvlakte met lage groeilhoogte (korter dan 4 cm) en zonder obstakels heeft gezet.

Inschakelen

Kantel de verticuteerder Licht in uwrichting, zo dat zich de voorste wielen boven de vloer bevinden.
Druke de veiligheidsknop (11) en houdt hem ingedrukt.
+Trek cervolgens de schakelaargreep (12) in richting grijpbeugel. De verticuteerder start en de verticuteerwals kan zich vrij draaien.
Laat nu de veiligheidsknop (11) los.

Uitschakelen

Laat de schakelaargreep (12) los, hij keert automatisch in zich uitgangspositie terug.

Motorveiligkeit

De motor is uitgerust met een veiligheidsschakelaar en schakelt bij overbelasting zichstandiguit. De motor kan na een afkoelpauze (ca. 15 min.) opnieuw worden ingeschakeld.

Laat de schakealargreep (12) los,,ondat het toestel anders direct na het afkoelen wee start. Gevaar van verwondingen!

Instellen van de werkdiepte

Vór het instellen van de werkdiepte:

frakobl.apparatet
- Stilstand van de wals afwachten

Stel de werkdiepte in, doordat u

1 de instelknop (13) indrukt
+2 en geleijktijdig op de gewenste positie draait.

Positie	Werkdiepe
1	-5 mm
2	-2,5 mm
3	-0,5 mm
4	2 mm
5	7 mm
6	11,5 mm

① Stel de werkdiepte in overeenstemming met de gras- en bodemverhoudingen in.

	Positie
Regelmatig geverticuteerde, zachte grond; steenvrij	5 / 6
zelden geverticuteerde grond met mos; vol stenen	3 / 4
Onverzorgde grond met sterk mos; vol stenen	1 / 2

Stel een geringe werkdiepte in, wanneer de motor worden overbelast (motortoerental daalt en motorgeluid verandert zich).

Voorbeeld: ingestelde werkdiepe 5 -> veranderern in 4

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

• U mag de machine Niet gebruiken voordat u deze bedieningshandleiding heeft gelezen, alle voorschriften.haveft opgevolgd en de machine als voorgeschreven.haveft gemonteerd.
  Zorg voor een veilige en opgeruimde werkplaats.
  Contoleer het volgende voordat u gaat werken:

• de arbeitswerktuigen en bouteen Niet zijn versleten of beschadigd. Om een onbalans te voorkomen, mogen versleten of beschadigde arbeitswerktuigen en bouteen slechts per set worden verrangen.

• de wals en messen in reglementaire toestand+zijn
  alle schroefverbindingen vast aangetrokken zich
• zich in het werkbereik geen verdere Personen of dieren ophouden
• een obstacelvrij terugwijkenvoor u is gewaarborgd
• een veilige stand is gewaarborgd.

Houdt handen en voeten steeds in een veilige afstand ten opzichte van het roterend werktuig.

Trillingen

Wonneer Personen met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, kennen beschadigingen aan het zenuwsysteme of aan de bloedvaten optreden.

U kunt de trillingen reduceren:

• door stevige, warme arbeidshandschoenen
• verkorting van de werklijk (meerdere lange pauzes make)

Consulteer een arts wanner uw vingers opzwellen, u zich nicht goed voelt of uw vingers gevoelloos worden.

Werken met de verticuteerder

Verticuteren

Met de verticuteer-wals kan het toestel als verticuteerder voor het verwijderen van vilt en mos in het gazon alsook voor het doornijden van vlakke wildgroei worden ingezet.

Opdat zich in het voorjaa een gezond gazon kan ontwikkelen, is hetoodzakelijk de opname van water, lucht en voedingsstoffen in het wortelbereik te verhogen. Wij adviseren, het gazon in de lente en in de herfst te verticuleren.

Om een goed resultaat te behalen en de levensduur van de verticuteerwals te verhogen, dient het gazon voor het verticuteren te worden gemaaid (korter dan 4cm

(1) Verticuteer Niet, wonneer het gazon fris is ingezaaid, nat of te droog is.

Gevaar van verwondingen door rondvliegende onderdelen!

Let erop dat de schokbescherming gesloten is, resp. de opvangzak is aangebracht.

• Stel de verticuteerder aan de gazonrand in de buurt van het stopcontact.
• Leg de kabel na ieder keren op de tegenoverliggende, reeds geverticuteerde kant. H
• Kies de werkdiepte in overeenstemming met de toestand van het gazon (zie "Instellen van de werkdiepte").
• Let erop, de verticuteerder Niet te overbelasten.

Bij overbelasting daalt het motortoerental, het motorgeluid verandert zich.

Stop en LAST de schakelaargreep los.
Wacht tot de verticuteerwals stil staat.
→ Stel een gingere werkdiepte in.

• Voer de verticuteerder in passende, gelijkmatige snelheid in rechte lijnen over uw gazon.

Laat u de verticuteerder te lang op een plek lopen, wordt de grasnerf beschadigd.
- Ga bij onverzorgd gazon met sterk mos nogiens dwaars ten opzichte van de banen, stel dan de werkdiepte op een hogere positie in (bv van 4 op 3).
- Stelt u zich bij het werknen aan hellingen algijd dwars ten opzichte van de stijging, let op een vaste, veilige stand. Verticuteer Niet aan bijzonder steile hellingen.
- Leeg de opvangzak, wonneer hij vol is, om te voorkomen dat de messen blokkeren en de motor worden overbelast.
Maai het grayscale het verticuleren opnieuw.
- Zaai kale plekken die na het verticuleren eventuele zijn ontstaan, na.
- Bemest het gazon pas, wonneer verse graszaadjes zich gegroeid.

Let in ieder geval op alle veiligheidsinstructies (zie "Veilig werken").

Onderhoud en reiniging

Voor aanvang van iedere onderhouds- en reinigingsbeurt

toestel uitschakelen
- stilstand van de wals afwachten
- træk netstikket

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreiben,要去en door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen要去en absolut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen können onverwachte schade en verwondingen tot gevolg hebben.

Om zich ervan te verzekeren dat het toestel in een veilige werktoestand is, controllerer het toestel regelmatig op duidelijk Gebrekken zoals

• losse bevestigingen (moeren, schroeven, boute)
• vangvoorziening op slijtage of beschadigde onderdelen
• versleten of beschadigde onderdelen

Onderhoud

Verticuteerwals

Gevaar van verwondingen! Draag bij het werkken aan de verticuteerwals veiligheids-handschoenen.

Versleten messen haben een slechte werkung van het toestel en een overbelasting van de motor tot gevolg. Controller vandaar voor ieder gebruik de toestand van de messen. Indienoodzakelijk,That de verticuteerwals door uw klantenservice door een neue verrangen.

Reiniging

Reinig het toestel zorgvuldig na ieder gebruik, opdat de fouloze werkung blijft bewaard.

Gevaar van verwondingen! Draag bij het werkken aan de messen veiligheids-handschoenen.

• Verwijder de verontreinigingen met een doek of een borstel.
  Reinig het toestel meteen na beeindiging van het werk.
  Ledig en reinig eventueel de opvangzac.
  Reinig de onderkant van het toestel en de verticuteerwals.
• Reinig de behuizing, vooral de ventilatiegleuven van vastklevend gras en vuil.
• De machine nicht met vloeendi water of hagedrukreinigers reinigen.
• Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), waar dat deze de kunststofdelen kannen beschaden.

Transport

Vóor het transporteren netstekkeruit het stopcontact nemen.

Ook bij stilgezette motor kan de wals bij het transport, bv over harde ondergrond, worden beschadigd. Zet vandaar de werkdiepte van de wals voor het transport op positie 6.

Opslag

Neem de steker uit het stopcontact.

• Bewaar ongebruekte toestellen op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.

• Zorg bij een langere opslag (bv gedurende de winter) ervoor dat het toestel gegen vorst en corrossie is beschermd.

• Let voor een langer opslag op het volgende, om de levensduur van de machine te verlappen en een eenvoudig en soepel bedieren te waarborgen:

• De machine grondig reinigen.

• blanke metalen elementen dieren na elk gebruik Licht te worden ingevet (tegen roestvorming).

Nooit vet gebruiken!

Om het toestel ruimtebesparend op te slaan, kut u de grijpbeugel wegklappen. Maak hiervoor de vleugelmoeren (5) zo ver los dat zich het handvat (1) op de behuizing omlaag LAST klappen.

Storingen

Voor het verhelpen van iedere storing

• Toestel uitschakelen
• Stilstand van de wals afwachten
• Stroomtoevoer onderbreken

Na het verhulpen van iedere storing要去en alle veiligheidsvoorzieningen wee in werking gesteld en getest worden.

Storing	Mogelijk oorzaak	Oplossing
Toestel draait nicht.	.Goen stroom	.Stroomverzorgng,stopcontact,zekeringscontroleren
	.Verlangkabel defect.	.Verlangkabel controleren,defecte kabel directvervangen
	.Netstekker,motor of schakelaar defect.	.Netstekker,motor of schakelaar door een servicewerkplaat laten repareren of met originele onderdelen laten vervangen.
	Motorveiligheidsschakelaar heeft geactiveerd	1.Werkdiepte te groot ◆werkdiepte reducencer2.Wals blokkeert ◆verwijder de blokkering3.Gras te hoog ◆maai het grasLaat de motor ca. 15 minuten afkoelen alvorens u verder werkt
Het toestel werkt metonderbrekingen	.Verlangkabel defect.	Verlangkabel controleren,defecte kabel directvervangen
	Interne storing	Richt u zich alstublieft aan de klantenservice.
	In-/uitschakelaar defect	Richt u zich alstublieft aan de klantenservice.
Ongewone geluiden	Wals is geblokkeerd	Verwijder de blokkering
	Getande riem glijdt weg	Richt u zich alsublieft aan de klantenservice
	Lossen schroeven,moeren of anderebevestigingsdelen	Trek alle delen vast aan,richt u zich aan deklantenservice, wonneer de geluiden verderoptreten.
Ongewone trillingen	Snijmes beschadigt of stomp	Richt u zich alstublieft aan de klantenservice.
	Werkdiepte te groot	Stel een gingere werkdiepte in.
	Gras te hoog	Maak voor het verticuleren het gras
Onbevredigendverticuleerresultaat	Werkdiepte te gelding	Stel een grotere werkdiepte in.
	Stompe messen	Richt u zich alsublieft aan de klantenservice.
	Uitgooiopening geblokkeerd	Ledig de vangzak en verwijder de blokkering
	Gras te hoog	Maak voor het verticuleren het gras

Technische gegevens

Type		VT 36	VT 36
Model		VT 40	VT 40
Vermogen P1		1600 W S6 - 40%	2000 W S6 - 40%
Spanning / Frequentie		230 V- / 50 Hz
Beveiligung		10 A traag
Stationair-toerental n0		2800 min-1
Werkbreedte		362 mm	393 mm
Werkdiepte verticuteerder (6-voudig te verstellen)		-5 / -2,5 / 5 / 4 / 7 / 10 mm
Aantal messen		22	24
Volume opvangzak		50 l	60 l
Hand-Arm-trillingen volgens EN 786		8,35 m/s2
Geluiddrukpegel LPA (volgens 2000/14/EG)		75 dB (A)
Geluidsniveau LWA (volgens 2000/14/EG)		89 dB (A)	90 dB (A)
gemeten geluidsniveau
gegarandeerd geluidsniveau		91 dB (A)	92 d B(A)
Afmetingen (Lente x bredte x hoogte)		ca. 1100 x 490 x 1000 mm	ca. 1350 x 590 x 1080 mm
Gewicht		ca. 19,6 kg	ca. 23,5 kg
Veiligheidsklasse		II (veiligheidsgeisoleerd)
Veiligheidssoor		IPX4

Toestelbeschrijving

Positie	Benaming	Reserveonderdel-nr.
		VT 36	VT 40
1	Handvat boven	381529
2	Handvat beneden	381524	381555
3	Schroef M6x45 VZ	390143
4	Ring
5	Vleugelmoer M6
6	Kabelhouser	381526
7	Schokbescherming	381500	381532
8	Opvangzak (gedeeltelijk speciale toebehoren)	381527	381536
9	Schakelaar-stekker-combinatie (VDE)
9	Schakelaar-stekker-combinatie (CH)
10	Kabeltrekontlasting
11	Veiligheidsknop
12	Schakelaargreep
13	Instelknop voor werkdiepte	381510
14	Verticuteerwals cpl. met messen
15	Veer (voor instelknop)	381511
16	Loopwiel	381566	381570
17	Wielafdekking		381522
18	Wielafdekking	381563	381569
19	Kogellager		381553
20	Lagerhouder - rechts	381520	381551
21	Stofbeschemafdekking		381550
22	Lagerhouder - links	381519	381549
23	Ashouser	381516
24	Vat	381517	381547
25	As	381514	381545
26	Instelplaat	381512
27	Verbindingsstang	381513	381544
28	Stunrail	381521	381552
29	Wielhouder	381523	381554
30	Condensator	381525	381543
31	Sluitstop	381530
32	Toestelafdekking	381506	381538
33	Veer (voor stootbescheming)		381535
34	Bevestigingsstang (voor stootbescheming)	381502	381534
35	Schroef M6x12
36	Veerring A6
37	Veer - rechts (voor stootbescheming)	381505
38	Veer - links (voor stootbescheming)	381504
39	Veiligheidssticker	381558

Garantie

Houdt u alstublieft rekening met de ingesloten garantieverklaring.

Zawartosé

Purtati ochelari si casti de protectie.

Feriti de umezeala.

Aparatele electrice nu se arunca cu resturile menajere. Aparatele, accesorile 山 ambalajul se revalorifica intr-un mod care protejeaz mediul inconjutator.

Conform Directivei Europene 2002/96/EG referitoare la aparatele electronice electrotehnice vechi, aparatele electrice care nu mai pot fi utilizetrebuie colectate separat reciclate in mod ecologic.
