MODE D'EMPLOI VT 36 ATIKA

Notice originale - Consignes de sécurité - Pièces de rechange

KyPTNbATOp

OpunnaJIHO pkoBOcTBo 3a ekCnNoaTaIy - Yka3aHn 3a 6e3oNaCHOCT

Pe3epBn qactn

Vertikutátor

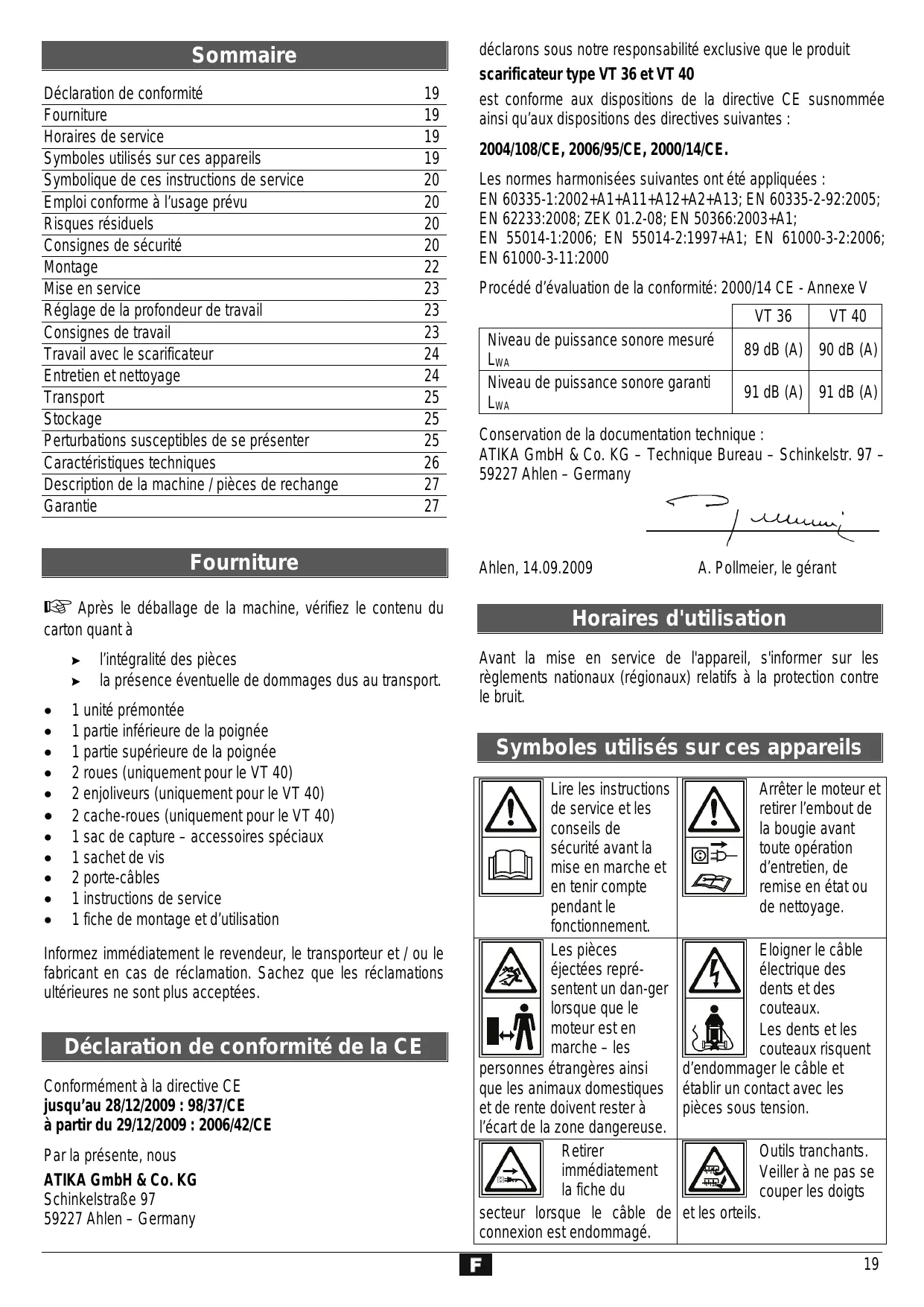

Déclaration de conformité	19
Fourniture	19
Horaires de service	19
Symboles utilisés sur ces apparèils	19
Symbolique de ces instructions de service	20
Emploi conforme à l'usage prévu	20
Risques résiduels	20
Consignes de sécurité	20
Montage	22
Mise en service	23
Réglage de la profondeur de travail	23
Consignes de travail	23
Travail avec le scarificateur	24
Entretien et nettoyage	24
Transport	25
Stockage	25
Perturbations susceptibles de seprésenter	25
Caracteristiques techniques	26
Description de la machine / pieces de rechange	27
Garantie	27

Furniture

Aprese le déballage de la machine, vérifie le contenu du carton quant à

l'intégralité des pieces
la présence eventuelle de dommages dus au transport.

1 unite premontée
1 partie inférieure de la poignée
1 partie supérieure de la poignée
2 roues (uniquement pour le VT 40)
2 enjojolieveurs (uniquement pour le VT 40)
- 2 cache-roues (uniquement pour le VT 40)
1 sac de capture - accessoires spéciaux
1 sachet de vis
- 2 porte-cables
1 instructions de service
1 fiche de montage et d'utilisation

Informez immédiatement le revendeur, le transporteur et / ou le fabricant en cas de réclamation. Sachez que les réclamations ultérieures ne sont plus acceptées.

Déclaration de conformité de la CE

Conformément à la directive CE

jusqu'au 28/12/2009 : 98/37/CE

à partir du 29/12/2009 : 2006/42/CE

Par la presente, nous

ATIKA GmbH & Co. KG

Schinkelstraße 97

59227 Ahlen - Germany

déclarons sous notre responsabilité exclusive que le produit

scarificateur type VT 36 et VT 40

est conforme aux dispositions de la directive CE susnommée ainsi qu'aux dispositions des directives suivantes :

Les normes harmonisées suivantes ont été appliquées :

EN 60335-1:2002+A1+A11+A12+A2+A13; EN 60335-2-92:2005;

EN 62233:2008; ZEK 01.2-08; EN 50366:2003+A1;

EN 55014-1:2006; EN 55014-2:1997+A1; EN 61000-3-2:2006;

EN 61000-3-11:2000

Proceded evaluation of the conformite: 2000/14 CE - Annexe V

	VT 36	VT 40
Niveau de puissance sonore mesure LWA	89 dB (A)	90 dB (A)
Niveau de puissance sonore garantiet LWA	91 dB (A)	91 dB (A)

Conservation de la documentation technique :

ATIKA GmbH & Co. KG - Technique Bureau - Schinkelstr. 97 - 59227 Ahlen - Germany

Ahlen, 14.09.2009

A. Pollmeier, le gerant

Horaires d'utilisation

Avant la mise en service de l'appareil, s'informer sur les règlements nationaux (régonaux) relatifs à la protection contre le bruit.

Symboles utilisés sur ces apparéils

Lire les instructions de service et les conseils de sécurité avant la mise en marche et en tener comptependant le fonctionnement.

Arrête le moteur et
retirer l'embout de
la bougie avant
toute opération
d'entretien, de
remise en etat ou
de nettoyage.

Les pieces
éjectées représentent un dan-ger lorsque que le moteur est en marche - les

Eloigner le cable
électrique des
dents et des
couteaux.
Les dents et les
couteaux risquent

personnes étrangères ainsi que les animaux domestiques et de rente doivent rester à l'écart de la zone dangereuse.

d'endommager le cable et étabir un contact avec les pieces sous tension.

Retirer
immédiatement
la fiche du

Outils tranchants.
Veiller à ne pas se couper les doigts

secteur lorsque le cable de connexion est endommagé.

et les orteils.

Attention au ralenti des lames !	Faire attention aux couteaux et dents en rotation. Ne pas tener les mains ou les pieds en proximité des éléments en rotation lorsque la machine tourne.
Porter un dispositif de protection de l'ouïe et des yeux.	Protéger la machine contre l'humidité.
Ne jamais jeter un apparil électrique aux ordures menagères. Les apparils, les accessoires et les emballages doivent être recyclés de façon non polluante. Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements ELECTriques et électroniques, les apparils ELECTriques ne pouvant plus être utilisés doivent être collectés séparément et recyclés d'une manière respectue de l'environnement.

Symbolique de ces instructions de service

Danger imminent ou situation dangereuse.

L'inobservation de ces indications génére des risques de blessures ou d'endommagements matériels.

Indications importantes pour unemploi conforme à l'usage prévu. L'inobservation de ces indications peut provoquer des défauts de fonctionnement.

Indications pour l'usager. Ces indications sont d'une aide précieuse pour un employe optimal des différentes fonctions.

Montage, exploitation et maintenance. Ce symbole attire votre attention sur ce que vous doivent faire.

Consultez la fiche de montage et d'utilisation ci-jointe lorsque le texte fait reference au numero d'un schéma.

Emploi conforme à l'usage prévu

• Le scarificateur convient pour la scarification du gazon et pour le ramassage de feuilles se trouvant sur le gazon des jardins de particuliers.

• L'appareil ne doit pas etre utilise dans les espaces publics, les parcs, les terrains de sport, les voies publiques, ni en l'agriculture ni en sylviculture.
  Ne pas utiliser le scarificateur:

• pour tailler des arbustes, buissons et haies

• pour niveler des dénivellations (par ex. taupinières)
• comme motoculteur
• sur des surfaces pavées ou graveilles

Danger de blessures!

• Unemploi conforme à l'usage prévu implique notamment aussi l'observation des instructions de service, de maintenance et de réparation du fabricant et le respect des consignes de sécurité contenues dans ces instructions.
• Les prescriptions de prévention des accidents applicables au site d'exploitation ainsi que les dispositions de médecine du travail et de sécurité technique générales sont à respecter.
• Toute utilisation divergente de la machine est considérée comme employ non conforme à l'usage prévu. Le fabricant décline toute responsabilité pour les dommages en résultat: le risque incombe exclusivement à l'usager.
• Toute modification effectuée sur le scarificateur rend nulle la responsabilité du constructeur pour les dommages de toute nature y résultat.
• L'appareil ne doit être utilisé, entretenu et ajusté que par des personnes connaissant l'appareil et averties des risques. Les réparations demeurent strictement réservées à notre SAV ou à un service après-vente nommé par nos soins.
• Une utilisation de la machine en environnement exposif et son exposition à la pluie sont interdites.

Risques résiduels

Meme unemploi conforme à l'usage prévu et le respect des consignes de sécurité applicables en la matière ne sauraient exclore tous les risques résiduels généres par la construction et l'emploi de la machine, notamment.

Les risques résiduels sont minimisés en respectant les «consignes de sécurité» et un «emploi conforme à l'usage prévu» comme toutes les indications des Presents instructions de service.

La prise de conscience et la prudence réduisent les risques de blessures et d'endommagements.

• Risque de blessures des mains et pieds en proximé ou en dessous des éléments en rotation.
• Risque de blessures des doigts et des mains pendant les interventions de montage et de nettoyage sur le rouleau de scarification.
  Projections de cailloux et de mottes de terre.
• Dangers d'électrocution en cas d'utilisation de cables de raccordement non conformes.
• Contact avec des pieces sous tension de composants électriques ouverts.
• Endommagement de l'ouie en cas de travaux d'une certaine durée sur la machine sans protection acoustique.

Il se pourrait donc que des risques résiduels non apparents persistent bien que toutes les mesures de protection aient eteprises.

Consignes de sécurité

En cas d'utilisation non-conforme, le scarificateur peut constituer un danger. L'utilisation des outillages électriques impose certaines mesures de sécurité générales afin d'exclure les risques d'incendie, d'electrocution et de blessures de personnes.

Avant toute mise en service de ce produit, lore et respecter les indications suivantes et les reglements de prévention d'accident de l'association préventive des accidents du

travail, particulièrement les règlements de sécurité en vigueur dans les pays respectifs afin d'éviter tout risque d'accident possible.

i

Remettez les consignes de sécurité à toute personne devant de travailler avec la machine.

i

Conservez ces consignes de sécurité avec soin.

• Avant l'utilisation, familiarisez-vous avec l'appareil à l'aide des instructions de service.

• Soyez attentif. Veillez à ce que vous faites. Travailliez de façon raisonnable. N'utilise pas l'équipement si vous étés fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. La moindre inattention pendant l'utilisation de l'équipement peut provoquer de graves blessures.

• Ne pas utiliser l'appareil à des fins non appropriées (voir «Emploi conforme à l'usage prévu»).

• Se familiariser avec l'environnement de la zone de travail et veiller aux dangers potentiels rendus inaudibles par le bruit du moteur.

• L'utilisateur est responsable de la machine à l'égard de tiers dans la zone de travail.

• Les enfants et les adolescents âgés de moins de 16 ans ainsi que les personnes non familières avec la notice d'instructions ne sont pas autorisées à se servir de l'appareil.

• Les personnes dont les capacité physiques, sensorielles ou intellectuelles sont restreintes ou qui ne disposent pas de l'expérience et/ou des connaissances nécessaires ne sont pas autorisées à utiliser la machine, à moins qu'elle soit surveillées ou instruites au sujet du maniement de la machine par une personne responsable de la sécurité.

• Surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec la machine.

• Eloigner d'autres personnes et des animaux de votre espace de travail.

Ne pas laisser toute personne étrangère, particulièrement les enfants toucher le cable ou l'appareil.

• Arrêtez l'utilisation de la machine en proximé d'autres personnes, notamment d'enfants, ou d'animaux domestiques, et lorsque vous changez la zone de travail.

• Ne laisses jamais l'a sans surveillance.

• Portez des vêtements de protection personnel

Lunettes de protection

Protection acoustique (le niveau de pression sonore au poste de travail peut être supérieur à 85 dB (A)).

• Portez des vêtements de protection appropriés!

• Pas d'habits larges ou de bijoux que la machine pourrait entraîner.

chaussures solides ou bottes à semelle antidérapante

• pantalons longs pour protégér les jambes

• Ne jamais travailler avec la machine pieds nus ou en sandales légères.

• Prenez les conditions environnantes en considération:

• Ne pas utiliser la machine dans un environnement humide.

• Ne pas exposer l'appareil à la pluie.

• Ne pas travailler en proximé directe de piscines ou d'étangs de jardin.

• Ne travailler qu'avec une vue suffisante; veillez au bon éclairage de la zone de travail.

• Eviter de travailler avec la machine sur l'herbe mouillée.

• Enlever tout corps étranger avant de commencer le travail (par ex. les cailloux, les branches, les bouts de fil). Veiller aux autres corps étrangers pendant le travail.

• Si vous tombez par hasard sur des corps étrangers, éteignez l'appareil, tirez la prise de courant et retirez le corps étranger. Avant de remettre l'appareil en marche, vérifier les évventuels endommagements et faire effectuer les réparations nécessaires.

• Ne surchargez pas la machine! Elle travaille比较好 et avec une sécurité accrue dans la plage indiquée.

Utiliser la machine uniquement lorsque les dispositifs de protection sont complets, en place et correctement montés (par ex. la protection anti-choc et/ou le dispositif de rattrapage), et ne pas effectuer des modifications qui pouraient comprometer la sécurité.

• Ne pas modifier l'appareil ou des parties ou pieces de l'appareil.

• Avant demettrele moteur en route,veillez a ce que vos pieds se situentaune distance suffisante des outils de coupe.

• Ne pas faire basculer la machine en démarrant le moteur, à moins qu'il soit nécessaire de la soulever pour cette procédure. Dans ce cas, ne faitte basculer la machine que le stricte nécessaire et ne la soulever que du cote opposé à l'utilisateur.

• Ne jamais tenir les mains et les pieds en proximé ou sous les éléments en rotation. Toujours s'éloigner de l'ouverture d'éjection.

• Notamment sur les surfaces en pente ou sur l'herbe mouillée, veillez à vous positionner en sécurité et gardez l'équilibre à tout moment. Avancez la machine uniquement au pas.

• Ne pas scarifier sur des pentes raides.

• Sur les surfaces en pente, travailler dans le sens perpendiculars à la pente et ne jamais dans le sens du haut ou du bas.

• Proceder avec une précaution particulière lorsque vous changez la direction du déplacement en pente.

• Gardez la distance de sécurité imposée par la poignée.

• Poussez toujours la machine en avant pendant le service.
  Ne pas tirer la machine vers vous ou derrière vous.

Lorsque le moteur tourne, ne jamais:

• soulever ou porter la machine

• soulever la protection anti-choc.

• Attention au ralenti de la machine! Ne pas freiner l'outil à la main.

• Veiller à ce que la protection anti-choc soit fermée, et que le sac de captage (accessoires spéciaux) soit monté.

• Arrête la machine et attendre l'arrêt complet du rouleau avant de :

• faire basculer le scarificateur

traverser des surfaces non plantées en herbe

• transporter la machine vers la zone de travail et e l'enlever de cette-ci.

• Débranchez la machine et retirez la fiche de la prise au secteur en cas de

travaux de réparation

travaux de maintenance et de nettoyage

• élimination de défauts ou de blocages

• transport et stockage

• et si vous quittez (meme s'il ne s'agit que d'une brève interruption du travail)
• lorsque le scarificateur se met à vigorer de façon anormale

• lorsque vous étés tombé sur un obstacle avec le scarificateur.

• L'appareil ne doit être arrosé d'eau (source de risque car presence de courant électrique).

• Conserve les outillages non utilisés dans un endroit sec et verrouillé et hors de portée de main des enfants.

• Vérifiez la machine afin de découvertir tout endommagement évientuel.

• Avant de continuer l'utilisation de l'appareil, examiner avec précaution le fonctionnement correct et conforme des dispositifs de protection et des composants légerement endommagés. Le sac de captage, siprésent, en fait également partie.

• Vérifiez le fonctionnement correct des pieces mobiles et assurez-vous qu'elles ne sont ni coincées ni partiellement endommagées. Toutes les pieces sont à monter correctement et toutes les conditions requises sont à replir afin de garantir une exploitation impeccable de l'appareil.
• Les dispositifs de sécurité et les pieces endommagés doivent être réparés ou replacés convenablement dans un atelier spécialisé reconnu, à moins que d'autres informations ne soient mentionnées dans les instructions de service.

• Les autocollants de sécurité endommages ou illisibles doivent être remplacés.

• Entretenez votre scarificateur:

• veillez au serrage ferme de l'ensemble des vis, écrous et boulons.

• Veiller à la propriété des ouvertures d'aération.
• Respectez les prescriptions de maintenance et les indications relatives au remplacement des outils.
• Respecte les instructions de maintenance.

Sécurité électrique

• Exécution de la ligne de raccordement cf. IEC 60 245 (H 07 RN-F) avec une section d'au moins

• 1,5 mm² pour les câbles d'une longueur de jusqu'à 25 m

• 2,5 ~mm^2 pour les câbles de plus de 25 ~m

• Les cables longs et minces provoquent une chute de tension. Le moteur n'atteint plus sa puissance maximum, dégrasant ainsi le fonctionnement de l'équipment.

• Les fiches et prises des rallonges doivent être en caoutchouc, PVCSouple ou autre matière thermoplastique d'une résistance mécanique identique, ou revêues de ce matériel.
• Les contacts enchichables de la ballonge doivent être protégés contre les projections d'eau.
  Pour la pose du cable de connexion, veiller à ce qu'il ne géné pas, qu'il ne soit pas écrasé ni plie, et que le connecteur ne se mouille pas.
• En cas d'utilisation d'un tambour, dérouler le cable complètement.
• Ne pas traverser le cable de rallonge avec la machine. Assurez-vous qu'il se trouve dans une position sure derrière

you. Posez le cable sur un chemin ou dans une zone déjà scarifiée.

• N'employez pas le cable à des fins pour lesquelles il n'est pas prévu. Protégez le cable contre la chaleur, l'huile et les arêtes vives. Ne tirez pas sur le cable pour retarder la fiche de la prise au secteur.
• Protégez-vous contre les risques d'électrocutions. Evitez le contact corporel avec des éléments connectés à la terre (par ex. tuyaux, radiateurs, fours, réfrigerateurs.)
• Vérifielez cable de rallonge à intervalles réguliers et remplacez-le des que vous constatez un endommagement.
• Ne jamais brancher un cable endommagé dans la prise de courant. Ne jamais toucher un cable endommagé avant d'avoir retire la fiche de la prise de courant. Un cable endommagé peut produit un contact avec des éléments sous tension électrique.
• Ne vous servez jamais de lignes de raccordement défectueuses.
• Servez-vous exclusivement de cables de rallonge spéciaux et homologues pour l'extérieur le cas échéant.
• Ne vous servez jamais de raccordements électriques provisoires.
• Ne pontez jamais les équipements de sécurité et ne les mettez jamais hors service.
• Brancher la machine à l'aide d'un disjoncteur à protection différentielle (30 mA).

Tout raccordement électrique, voire des réparations sur des parties électriques de la machine doivent être effectuees par des personnes compétentes ou remises à l'un de nos services après-vente. Les règlements locaux, particulièrement en ce qui concerne les mesures de protection sont à respecter.
Les cables de connexion au secteur doivent être replacés par le constructeur ou par son personnel S.A.V., ou par toute autre personne disposant de la qualification nécessaire afin d'éviter tout risque.
Toutes réparations des différentes pieces de la machine sont à effectuer par le fabricant, ou l'un de ses services après-vente.
N'utiliser que des pieces détachées d'origine. L'utilisation d'autres pieces détachées et d'autres accessoires pourrait entrainer un risque d'accident pour l'utilisateur, le fabricant dégageant toute responsabilité pour tout dommage encouru. Le fabricant decline toute responsabilité pour les dommages en résultat : le risque incombe exclusivement à l'usager.

Montage

Roues avant - VT 40 A

1 Faites glisser à droite et à gauche la roue (16), la rondelle (4) et la rondelle élastique (37) sur l'axe. Fixez-les à l'aide des vis M6x12 (36).
Placez l'enjoliveur (17) puis le cache-roue (18) sur la roue.

Poignée

1 Placez la partie inférieure de la poignee (2) dans le boitier. La partie inférieure de la poignee doit s'encastrer.
Fixez la partie supérieure de la poignée (1). Vous pouvez désirer entre deux hauteurs de poignée. Utilisez pour cela les pieces de fixation fournies (2x poignée étoile (5), 2x rondelle (4), 2x vis M6x45 (3)).
Fixez le cable à l'aide des portecables. Veiller à laisser suffisamment de jeu au cable.

Sac de captage (8)

accessoires spéciaux

Tirer la protection (7) anti-choc vers le haut et la retenir.
Accrochez le sac de captage (8) aux fixations.
Veillez à ce que le sac de captage (8) soit proche du rail et que la protection anti-choc (7) soit posée sur le sac de captage.

Mise en service

Branchement au secteur

Comparez la tension de votre secteur, p. ex. 230 V, avec la tension indiquée sur la plaque signalétique de la machine et raccordez la scie à une prise mise à la terre appropriée et conforme aux prescriptions.

Connectez la machine via un disjoncteur différentiel de 30mA

Utiliser des cables de connexion ou de rallonge d'une section de brin d'au minimum 1,5 mm² d'une longueur jusqu'à 25 m.

Connexion du cable de rallonge

Engager la prise du cable de rallonge sur la fiche du combiné connecteur-interrupteur (9). D
Faire passer le cable de rallonge en boucle par le dispositif de détente de traction (10), puis l'accrocher. E
Veiller à laisser suffisamment de jeu au cable de rallonge.

Mise en marche / Arret

Ne jamais utiliser un apparéil dont l'interrupteur ne peut pas être fermé et ouvert. Les interrupteurs endommagés doivent être immidiatement réparés ou replacés par le S.A.V.

La machine est équipée d'un circuit de sécurité qui évite toute mise en service intempestive.

N'allumez l'appareil que si vous l'avez place sur une surface plane avec un gazon de faible hauteur (moins de 4 cm) et sans obstacle.

Mise en marche

Basculez le scarificateur légèrement vers vous de façon à ce que les roues avant se trouvent au dessus du sol.
Actionnez le bouton de sécurité (11), le maintainir appuyé.
+Tirez ensuite la manette de l'interrupteur (12) vers la poignée. Le scarificateur démarre et le rouleau scarificateur tourne librement
Lâchez maintenant le bouton de sécurité.

Arret

Lâché la manette de l'interrupteur (12), elle returne automatiquement vers la position d'origine.

Disjoncteur-protecteur du moteur

Le moteur est équipé d'un disjoncteur-protecteur de sécurité et il est automatiquement débrayé en cas de surcharge. Le moteur peut être remis en marche après une pause de refroidissement (env. 15 min).

Lâché z la manette de l'interrupteur (12), étant donné que la machine redémarre immédiatement après la série de refroidissement. Risque de blessures!

Réglage de la profondeur de travail

Avant de régler la profondeur de travail:

• arrête l'équipement
• attendre l'arrêt complet du rouleau

Réglez la profondeur de travail en

appuyant sur le bouton de réglage (13)

et en tournant en même temps dans la position souhaitée.

Position	Profondeur de travail
1	-5 mm
2	-2,5 mm
3	1,5 mm
4	4 mm
5	7 mm
6	10 mm

Réglez la profondeur de travail en fonction de l'état du sol et du sol.

Profondeurs de travail recommendées:

	Position
solSouple,scarifié régulièrement,exempt de cailloux	5/6
solscarifié rarement,présence de mousse et de cailloux	3/4
solmal soigné,plein de mousse et de cailloux	1/2

Ajuster une profondeur de travail plus faible lorsque le moteur est en surcharge (la vitesse du moteur baisse et le bruit du moteur change).

Exemple : profondeur de travail ajustée 5 rajuster à 4

Consignes de travail

Respectez ce qui suit avant de commencer le travail:

• Ne mettez jamais l'outillage en service avant d'avoir lu les instructions de service, d'être en mesure de respecter les indications et consignes de sécurité et d'avoir monté l'appareil comme précrit!
• S'assurer que le lieu de travail est bien rangé et sûr. Enlever tout objet qui risque d'être projeté de la zone de travail.

Avant le début du travail, s'assurer que:

• les outils et les boulons ne soient pas usés ou endommages. Les outils et boulons usés ou endommages ne doivent être replacés que par quelques complets afin d'éviter le déséquilibrage.
• le rouleau et les lames sont dans un état correct
• les raccords vissés sont bien serrés
• aucune personne ni animal ne reste dans la zone de travail
• vous pouvez returner en arrêté sans obstacle
• vous étés bien installé en sécurité.

Toujours garder les mains et les pieds dans une distance de sécurité de l'outil en rotation.

Vibrations

Lorsque les personnes atteintes de troubles cardiovasculaires sont exposées trop souvent aux vibrations, il y a le risque d'atteintes du système nerveux ou des vaisseaux sanguins.

Yououpouvez réduireles vibrations:

enmettant des gants de travail chauds et solides
- en raccourcissant la durée du travail (faire plusieurs pauses assez longues)

Consultez un médecin lorsque les doigsennent, que vous vous sentez mal ou que vos doigs deviennent insensibles.

Travail avec le scarificateur

Scarifier

A l'aide du rouleau scarificateur, la machine peut etre utilisée pour eliminer les feutrages et les mousse du gazon ainsi que pour couper les mauvaises herbes à racines peu profondes.

Pour préparer le développement d'un beau gazon au printemps, il est indispensable de favoriser l'assimilation d'eau, d'air et de substances nutritives dans la zone des racines. Nous recommendons de scarifier le gazon au printemps et à l'autonne.

Il est recommandé de tandre le gazon avant la scarification afin d'obtenir un bon résultat et de prolonger la durée de vie du rouleau scarificateur (plus court que 4 cm).

Ne pas scarifier un gazon récemment séme, mouillé ou trop sec.

Risque de blessures par des éclats!

Veillez à ce que la protection anti-choc soit fermée ou que le sac de captage soit fixé.

• Placer le scarificateur vers le bord du gazon en proximé de la prise de courant.
• Poser le cable après chaque demi-tour sur le côte opposé déjà scarifié.
• Ajuster la hauteur de travail en fonction de l'etat du gazon (voir « Réglage de la hauteur de travail »).
  Veiller à ne pas surcharger le scarificateur.

En cas de surcharge, la vitesse du moteur diminue et le bruit du moteur change.

Arretez la machine et l'chez la manette d'interrupteur.
Attendez l'arrêt complet du rouleau scarificateur.
Ajustez une hauteur de travail plus faible.

• Déplacez le scarificateur à travers le gazon en lignes droites avec une vitesse appropriée et régulière.

Lorsque le scarificateur tourne pendant trop longtemps au même endroit, les mottes d'herbe peuvent etre blessées.

• En cas de gazon peu soigné plein de mousse, il est recommandé de passer la machine une deuxième fois dans le sens perpendicular aux bandes du premier passage en ajustant une profondeur de travail plus importante (par ex. de 4 à 3)
• Sur les surfaces en pente, avancer dans le sens perpendiculars à la pente et veiller à prendre une position sure. Ne pas travailler sur une pente trop raide.
  Vider le sac de captage lorsqu'il est plein afin d'éviter le blocage des lames et la surcharge du moteur.
  Tondre le gazon de nouveau après la scarification.
• Remetre du semis aux endroits endommages par la scarification.
• Ependre de l'engrais uniquement une fois la nouvelle herbe bien enracinée.

Respectez dans tous les cas toutes les consignes de sécurité (voir « Consignes de sécurité »).

Entretien et nettoyage

Avant de toute intervention d'entretien et de nettoyage arrêter l'équipement

• arrête l'équipement
• attendre l'arrêt complet du rouleau
• retirer la fiche du secteur

Les autres interventions de maintenance et de nettoyage non décrites dans ce chapitre doivent être effectuees par le service après-vente.

Les dispositifs de sécurité enlevés pour effectuer des interventions de maintenance ou de nettoyage doiventIMPériativement être remontés et vérifiés.

N'utiliser que des pieces de rechange d'origine. L'utilisation de toute autre piece risque de provoquer des dommages et blessures imprévisibles.

S'assurer de l'état de fonctionnement et de sécurité correct de la machine en effectuant des contrôle en intervalles réguliers visant à détecter les défaux apparnts tels que :

• le desserrage des éléments de fixation (écrous, vis, boulons)
• l'usure ou l'endommagement des composants du dispositif de rattrapage
• l'usure ou l'endommagement des autres composants.

Entretien

Rouleau scarificateur

Risque de blessures! Portez toujours des gants de protection pour les travaux sur le rouleau scarificateur.

L'usure des lames entraine la dégradation du rendement de la machine et la surcharge du moteur. Par conséquent, toujours vérifier l'état des lames avant chaque utilisation. Si nécessaire, faites replacer le rouleau scarificateur par un nouveau rouleau par votre service clientèle

Nettoyage

Risque de blessures! Portez toujours des gants de protection pour les travaux sur le rouleau scarificateur.

Enlever les souillures à l'aide d'un chiffon ou d'une Brosse.
Nettoyer la machine immEDIatement après le travail.
Vider et nettoyer le sac de captage en cas de besoin.
- Nettoyer la face inférieure de la machine et le rouleau scarificateur.
- Nettoyer le boitier, notamment les fentes d'aération, enlever les résidus d'herbe et les souillures.
- Ne pas nettoyer la machine sou l'eau coulante ou à l'aide d'un nettoyeur à haute pression.
- Ne pas utiliser des solvants (essence, alcohol etc.) pour le nettoyage des composants en plastique, ceux-ci pouvant endommager les composants en plastique.

Transport

Retirer la fiche de la prise de courant avant de transporter la machine

Meme lorsque le moteur est arrêté, le rouleau peut être endommagé par le transport, par ex. sur un sol

particulierement dur. Par conséquent, ajuster la profondeur de travail sur la position 6 avant de transporter la machine.

Stockage

Retirez la fiche de la prise au secteur.

• Stocker les machines non utilisées dans un lieu sec, situé en dehors de la portée d'enfants et fermé à clé.
• En cas de stockage prolongé (par ex. pendant l'hiver), protégger la machine contre le gel et la corrosion.

• Avant tout stockage prolongé, effectuer les démarches suivantes afin de prolonger la durée de vie de la machine et de garantir une manœuvre{souple et sans problèmes:

• d'effectuer un nettoyage en profondeur;

• Traiter les composants métalliques après chaque utilisation avec une huile aérosol anti-corrosion biodégradable.

Ne jamais utiliser de graisse!

Pour réduire l'encombrement de la machine au stockage, la poignée peut être rabattue. Desserrez pour cela les poignées étoile (5) jusqu'à ce qu'il soit possible de rabattre la partie supérieure de la poignée (1) sur le boîtier. B

Perturbations susceptibles de seprésent

Avant de proceder à l'élimination des défauts

• arrête l'équipment
• attendre l'arrêt complet du rouleau
• retirer la fiche du secteur

Apre saque depannage, remetre en service et vérifier l'ensemble des dispositifs de sécurité.

Perturbation	Cause possible	Que faire
L'appareil ne marche pas.	Absence de courant	Vérifier l'alimentation électrique, le fusible, la prise de courant
	Câble ou rallonge défectueux	Contrôler le cable de rallonge, le replacer immédiatement en cas d'endommagement
	La fiche de secteur, le moteur ou l'interrupteur sont défectueux.	Demandez à unElectricien concessionnaire de vérifier la fiche de secteur, le moteur ou l'interrupteur ou de le réparer, respectivement de replacer ces pieces par des pieces d'origine
	Disjoncteur du moteur déclenché	1. Profondeur de travail trop élevé ⇒ réduire la profondeur de travail2. Rouleau bloqué ⇒ eliminer le blocage3. Herbe trop haute ⇒ tondre l'herbe4. Laisser refroidir le moteur pondant env. 15 minutes avant de continuer le travail
La machine fonctionne par intermittences	Cable ou rallonge défectueux	Contrôler le cable de rallonge, le replacer immédiatement en cas d'endommagement
	Défaut interne	Veuillez-vous adresser au service après-vente.
	Interrupteur défectueux	Veuillez-vous adresser au service après-vente.
Bruits inhabituels	Rouleau bloqué	Eliminer le blocage
	Courroie crantée glisse	S'adresser au service après-vente
	Vis, écrous ou d'autres éléments de fixation desserrés	Resserrer l'ensemble des pieces en question, s'adresser au service après-vente lorsque les bruits persistent.
Vibrations inhabituelles	Lames endommagées ou émoussées	Veuillez-vous adresser au service après-vente.
	Profondeur de travail trop élevé	Augmenter la profondeur de travail
	Gazon trop haut	Tondre le gazon avant de scarifier
Résultat de scarification insatisfaisant	Profondeur de travail trop faible	Ajuster une profondeur de travail plus importante
	Lames émoussées	Veuillez-vous adresser au service après-vente.
	Ouverture d'éjection obstruable	Vider le sac de captage et eliminer l'obstruction
	Gazon trop haut	Tondre le gazon avant de scarifier

Caracteristiques techniques

Type		VT 36	VT 36
Modèle		VT 40	VT 40
Puisance du moteur P1		1600 W S6 - 40%	2000 W S6 - 40%
Tension d'alimentation / Fréquence du réseau		230 V~ / 50 Hz
Protection du secteur		10 A retardée
Fréquence du réseau n0		2800 min-1
Largeur de travail		362 mm	393 mm
Profondeur de travail scarificateur (réglable 6 fois)		-5 / - 2,5 / 5 / 4 / 7 / 10 mm
Nombre de couteaux		22	24
Volume sac de captage		50 l	60 l
Vibrations mains-bras suivant EN 786		8,35 m/s2
Niveau de pression acoustique sur le poste de travail LPA (suivant 2000/14/EG)		75 dB (A)
Niveau de conductibilité acoustique LWA (suivant 2000/14/EG) Niveau de puissance sonore mesuré		89 dB (A)	90 dB (A)
Niveau de puissance sonore garantiet		91 dB (A)	92 d B(A)
Dimensions (longueur x largeur x hauteur)		ca. 1100 x 490 x 1000 mm	ca. 1350 x 590 x 1080 mm
Poids		ca. 19,6 kg	ca. 23,5 kg
Classe de protection		II (double isolation)
Type de protection		IPX4

Description de l'équipment / Pièces de rechange

Poste	Désignation	Réf. de commande
		VT 36	VT 40
1	partie supérieure de la poignée	381529
2	partie inférieure de la poignée	381524	381555
3	vis M6x45 VZ	390143
4	Rondelle A6,4
5	poignée-étoile M6
6	porte-cable	381526
7	protection anti-choc	381500	381532
8	sac de captage (accessoires spéciaux)	381527	381536
9	combiné interrupteur-connecteur (VDE)
9	combiné interrupteur-connecteur (CH)
10	dispositif de décharge de traction du cable
11	bouton de sécurité
12	manette de l'interrupteur
13	bouton de réglage pour la profondeur de travail	381510
14	rouleau scarificateur complet avec lames
15	ressort (pour la protection anti-choc)	381511
16	roue	381566	381570
17	enjolivre de roue		381522
18	cache-roue	381563	381569
19	roulement à billes		381553
20	monture de palier - croite	381520	381551
21	couvercle anti-poussière		381550
22	monture de palier - gauche	381519	381549
23	support de l'essieu	381516
24	poignée	381517	381547
25	essieu	381514	381545
26	plaque d'ajustage	381512
27	barre de connexion	381513	381544
28	rail d'accuii	381521	381552
29	support de roue	381523	381554
30	condensateur	381525	381543
31	bouchon	381530
32	parement du boîtier	381506	381538
33	ressort (pour la protection anti-choc)		381535
34	barre de fixation (pour la protection anti-choc)	381502	381534
35	vis M6x12
36	rondelle élastique A6
37	ressort - gauche (pour la protection anti-choc)	381505
38	ressort - droit (pour la protection anti-choc)	381504
39	autocollant de sécurité	381558

Garantie

Veuillez tenir compte de la déclaration de garantie ci-jointe.

CbDpXaHne
