Merke	ATIKA
Modell	KLS 1600
Kategori	Hage støvsuger
Produkttype	Støvsuger, blåser, løvknuser
Motoreffekt (P1)	1600 W
Spenning	230 V ~ 50 Hz
Rotasjonshastighet	11 000 min⁻¹
Lufthastighet blåsing (dyse)	200 km/h
Lufthastighet blåsing (slange)	400 km/h
Maks. sugeluftvolum	900 m³/h
Oppsamlingssekkens volum	25 L
Vekt	6,8 kg
Beskyttelsesklasse	II (dobbel isolasjon)
Målt lydeffektnivå	104,8 dB(A)
Garantiert lydeffektnivå	108 dB(A)
Lydtrykknivå	93,6 dB(A)
Hånd-arm vibrasjon	< 4,38 m/s²
Hovedfunksjoner	Suging, blåsing, knusing
Høydejustering	Ja, variabel mekanisme
Vedlikehold og rengjøring	Rengjør med en klut eller børste; ikke bruk vann under trykk; vask sekken for hånd om nødvendig
Sikkerhet	Dobbel isolasjon; bruk en jordfeilbryter 30 mA; bruk PPE (briller, hørselsvern, hansker)
Reservedeler og reparasjonsevne	Reservedeler tilgjengelig via produsenten eller autorisert service; bruk kun originale deler
Garanti	Se vedlagte garantierklæring

Ofte stilte spørsmål - KLS 1600 ATIKA

Hvordan bruke støvsugeren i suge-modus?

Sørg for at oppsamlingssekken er riktig festet og at glidelåsen er lukket. Slå på apparatet og flytt den sakte over bladene. Ikke press apparatet inn i bladhauger. Tøm sekken når den er full.

Hvordan bytte til blåse-modus?

Fjern oppsamlingssekken og sugeslangen. Fest blåsedysen eller blåseslangen. Slå på apparatet og rett luftstrømmen mot områdene som skal renses. Bruk dysen for flate overflater og slangen for vanskelige hjørner.

Hva kan jeg suge opp med dette apparatet?

Den er designet for å suge opp lette, tørre materialer som blader, gress, små kvister og små papirbiter. Sug aldri opp metall, stein, glass, varme materialer, væsker eller brannfarlige produkter.

Hvordan vedlikeholde oppsamlingssekken?

Tøm sekken etter hver bruk. Rist den og børst den. Vask den for hånd med såpevann hvis den er veldig skitten, minst en gang i året. Sjekk jevnlig tilstanden til glidelåsen og sekken; bytt den ut hvis den er skadet.

Hva gjør jeg hvis motoren ikke starter?

Sjekk først strømforsyningen (stikkontakt, 10 A sikring). Inspiser strømledningen for skader. Hvis alt er i orden, kan motoren eller bryteren være defekt; kontakt service.

Hva er viktige sikkerhetsinstrukser?

Bruk alltid vernebriller og hørselsvern. Bruk en jordfeilbryter 30 mA. Ikke arbeid i regn eller på våte overflater. Hold barn og dyr på avstand (minst 5 m). Stopp apparatet før du gjør inngrep.

Hvordan justere høyden på støvsugeren?

Løsne rotasjonsknappen på håndtaket. Flytt håndtaket opp eller ned for å justere høyden på sugekoblingen. For flatt terreng, sett koblingen flatt; for gress eller ujevne overflater, vipp den.

Kan jeg bruke apparatet som knuser?

Ja, i suge-modus blir bladene knust før de samles i sekken. Dette reduserer volumet. Sørg for at sekken er på plass og at glidelåsen er lukket for optimal funksjon.

Hvordan oppbevare apparatet etter bruk?

Rengjør apparatet og oppsamlingssekken. Oppbevar på et tørt, låst sted utilgjengelig for barn. For langtidslagring, foreta en grundig rengjøring og sjekk maskinens generelle tilstand.

Hvor finner jeg reservedeler?

Reservedeler (oppsamlingssekk, slange, håndtak, etc.) er tilgjengelig fra produsenten eller en autorisert forhandler. Bruk alltid originale deler for å sikre sikkerhet og god funksjon.

BRUKSANVISNING KLS 1600 ATIKA

Løvsuger, - blåser, - hakkels

Original brugsanvising – Montering – Reservedeler

NL

Blz.74

Lövsug, -blåsare, -kvarn

Bruksanvising i original - Sakerhetsanvisiningar

Reservdelar

SK

Strana 105

Vysávac, fukár, drvič na listie

Bor opbevares til senere anvendelse.

Indhold

i henhold til EU-directtiv 2006/42/EF

Hermed erklarer vi

Usaedvanlige lyde og vibrationer

Saat opsamlingsposen (10) pa.
Drej handtaget på opsamlingsposen med uret for at sikre opsamlingsposen.

Haegt opsamlingsposen pa.
Forbind studsen på blaesesslangen (7) med indsugningsstudsen (17).

Fjern opsamlingsposen fra apparatet, hvis den stadig er fastgjort der.

Fjern opsamlingsposen fra apparatet, hvis den stadig er fastgjort der.

Tunge materialer, som f.eks. metal, sten, grene, grankogler erler glasskar

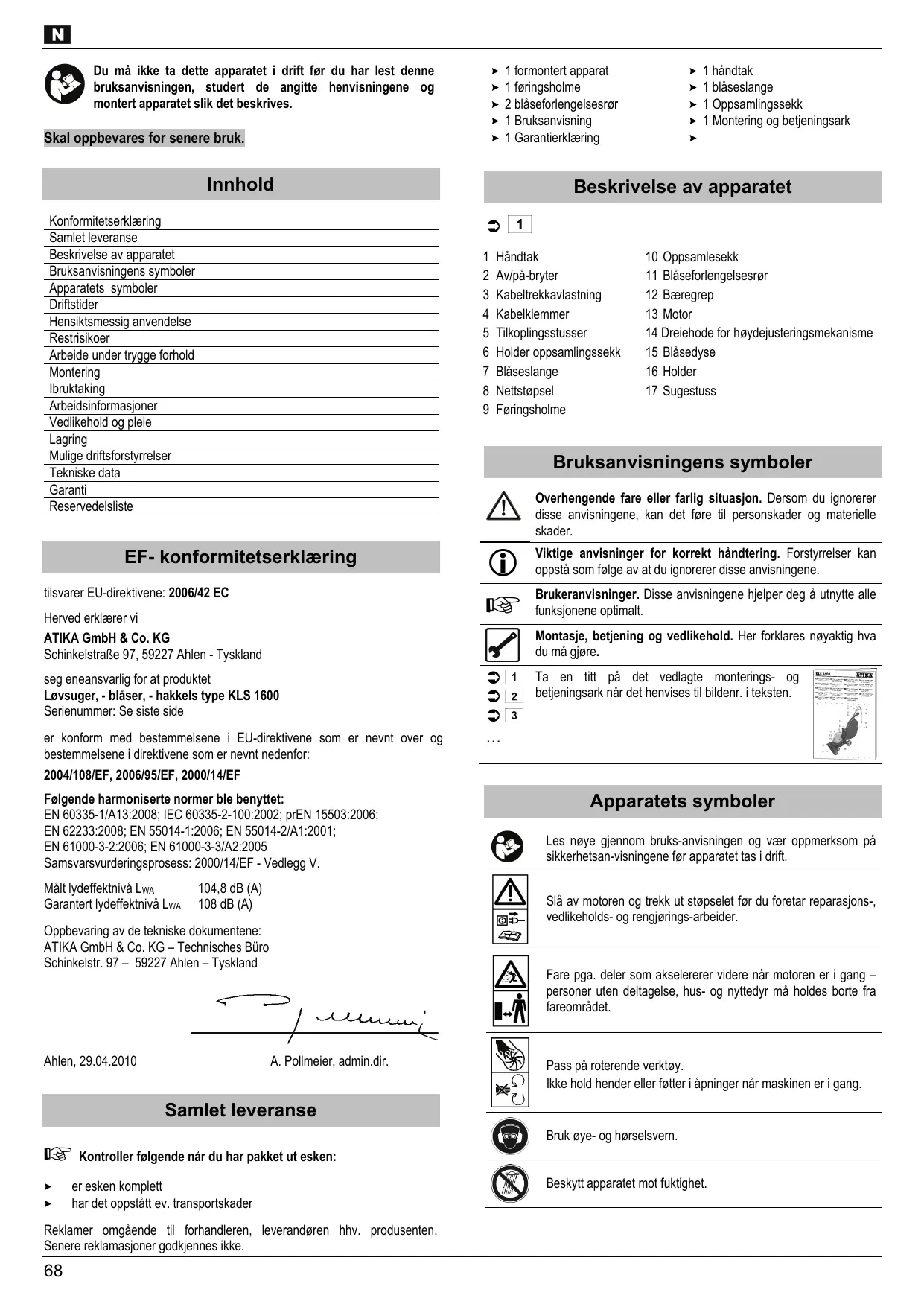

Skal oppbevares for senere bruk.

Innhold

Konformitetserklæring

Samlet leveranse

Beskrivelse av apparatet

Bruksanvisingens symboler

Apparatets symboler

Driftstider

Hensiktsmessig anvendelse

Restrisikoer

Arbeide under trygge forhold

Montering

Ibruktaking

Arbeidsinformasjoner

Vedlikehold og pleie

Lagring

Mulige driftsforstyrrelser

Tekniske data

Garanti

Reservedelsliste

EF- konformitetserklaerng

tilsvarer EU-direktivene: 2006/42 EC

Herved erklarer vi

ATIKA GmbH & Co. KG

Schinkelstraße 97, 59227 Ahlen - Tyskland

seg eneansvarlig for atproduktet

Løvsuger, -blaser, -hakkels type KLS 1600

Serienummer: Se siste side

er konform med bestemmelsene i EU-direktivene som er nevnt over og bestemmelsene i direktivene som er nevnt nedenfor:

Folgende harmoniserte normer ble benyttet:

EN 60335-1/A13:2008; IEC 60335-2-100:2002; prEN 15503:2006;

EN 62233:2008; EN 55014-1:2006; EN 55014-2/A1:2001;

EN 61000-3-2:2006; EN 61000-3-3/A2:2005

Samsvarsvurderingsprossess: 2000/14/EF - Vedlegg V.

Malt lydeffektniva LwA

104,8 dB (A)

Garantert lydeffektniva LwA

108 dB (A)

Oppbevaring av de tekniske dokumentene:

er esken komplett
har det oppstatt ev. transportskader

Reklamer omgäende til forhandleren, leverandoren hhv. produsenten.

Senere reklamasjoner godkjennes ikke.

1 formontert apparatus
1forgholme
2blaseforlenqelsesrør
1 Bruksanvisining

1Garantierklaering

1handtak
1blaseslange
1 Oppsamlingssekk
1 Montering og betjeningsark

Beskrivelse av apparatet

1 Händtak

10 Oppsamesdekk

2 Av/pa-bryter

11 Blaseforlengelsesrør

3 Kabeltrekkavlastning

12 Baegep

4 Kabelklemmer

13 Motor

5 Tilkopingsstusser

14 Dreiehode for hodydejusteringsmekanisme

6 Holder oppsamlingssekk

15 Blasedyse

7 Bläseslange

16 Holder

8 Nettstøpsel

17 Sugestuss

9 Føringsholme

Bruksanvisingens symboler

Overhengende fare aller farlig situasjon. Dersom du ignorerer disse anvisingene, kan det fore til personskader og materielle skader.

Viktige anvisninger for korrekt handtering. Forstyrrelser kan oppsta som folge av at du ignorererppe anvisingene.

Brukeranvisninger. Disse anvisingene hjelper deg a utnyte alle funksjonene optimalt.

Montasje, betjening og vedlikehold. Her forklares noyaktig hva du ma gore.

Les nøye gjennom bruks-anvisningen og vær oppmerksom på sikkerhetsan-visinngene for apparatet tas i drift.

Slå av motoren og trekk ut stöpselet før du foretar reparasjons-, vedlikeholds- og rengjörings-arbeider.

Fare pga. deler som aktelererer videre nár motoren er i gang -- personer uten deltagelse, hus- og nyttedyr mA holdes borte fra fareomradet.

Pass på roterende verktøy.
Ikke hold hender eller føtter i øpninger nr maskinen er i gang.

Bruk oye- og hørselsvern.

Beskyt apparatuset mot fuktighet.

Elektriske apparater ma ikke kastes sammen med husholdningsavfallet. Apparat, tilbehør og emballasje ma innleveres for miljøvennlig gjenbrukt. I henhold til det europeiske direktivet 2002/96/EC angænde utrangerte elektriske og elektroniske apparater ma elektriske apparater som ikke lenger kan benytes samleseparat og tilfores den miljøvennlige gjenbrukskretsen.

Driftstider

Hensiktsmessig anvendelse

• Løvsugeren, -blåseren, -hakkelsen er kun egnet for lette og tørre materialier, som f. eks. løv og hageavfall som gress, små kvister og papirstykker.
  Suging, blasing og hakling

tunge materialer som f. eks. metall, steiner, greiner, kongler ellbrukket glass
brennbare materialer som f. eks. sigarettstumper, grillkull
antennelige, giffige aller eksplosive materialer utelukkes ettertrykkelig.

• På grunn av faren for personskader som apparatet utgjør må man aldri benytt de t i områder med helsefarlig støv eller væsker ull til oppssuging av væske.
  Det er ikke tillatt a benytte apparatet til annet enn oppsuging og blåsing.
  Løvsugeren, -blaseren, -hakkelsen er kun ment til privat bruk.
• Apparater som er ment brukt i private husholdninger og hageområder, er slike som ikke benyttes på offentlige anlegg, parker, idrettsanlege og innen landbruks og skogsdrift.
• All bruk utover dette gjelder som uriktig bruk. Produsenten er/DDke ansvarlig for skader som oppstår på grunn av dette. Brukeren bærer selv risikoen.
• Til riktig bruk hør er ogsså at man违法犯罪 produsentens drifts-, vedlikeholds- og reparasjonsbetingelser og overholdelse av sikkerhetsinformasjonene i anvisningen.
• Man má overholde de gjeldene forskrittene for ang. skadeforebygging og det andre allment anerkjente regelverket for arbeidsmedisin og sikkerhetsteknikk.
• Hvis man foretar selvendige endringer på Løvsuger frafaller produsentens ansvar for alle skader som oppstår på grunn av dette.
  Løvsuger mag kun klargjores, benyttes og vedlikeholdes av personer som kjenner disse oppgavene og som er kjenner farene de utsettes for. Reparasjonsarbeid mag kun gjennomfres av oss er av kundeservicesteder som er anbefalt av oss.
• Maskinen må ikke benyttes i områder med eksplosjonsfare eller utsettes for regn.

Restrisikoer

Til tross for at alle sikkerhetsbestemmelser overholds ved den hensiktsmessige anvendelsen, kan det allikevel gjensta restrisikoer som følge av apparatets konstrujsjon.

Restrisikoer kan reduseres, dersom du er oppmerksom pa "Sikkerhetsanvisingene" og "Hensiktsmessig anvendelse" og leser nye gjennom bruksanvisningen.

Hvis man tar hensyn og er forsiktig minsker risikoen for person- og materialskader.

• Ignorerte aller oversette sikkerhetstiltak kan medfrole skader på operatoren aller materialkader.
  Slynging av steiner og jord.
• Fare ved strøm ved bruk av elektriske stikkledninger som ikke er intakt.
• Beröring av spenningsförende deler ved äpne elektriske bestanddeler.
  Horselen svekkes ved vedvarende arbeider uten horselsvern.

Til tross for alle forholdsregler som tas, kan det fremdeles gjensta en restrisiko.

Arbeide under trygge forhold

Ved feilaktig bruk kan Løvsugeren vare farlig. Nár det brukes elektroverktøy, på man ffolge de grunnleg-gende sikkerhetsreglene, for à utelukke faren for brann, elektrisk støt og personskader.

Les nuye gjennom falgende anvisninger og forskrifter til forebygging av ulykker hhv. de gjeldende sikkerhets-bestemmelsene i de forskjellige landene. Slik kan du bes-kytte deg selv og andre mot skader.

Formidle sikkerhetsanvisingene til alle som arbeider med maskinen.
Ta godt vare pa disse sikkerhetsanvisingene.

Gjør deg kjent med apparatet ved hjelp av bruksanvisningen før du tar det iBruk.
- Ikke bruk apparatet til formal som det/DD konstruert for (se "Hensiktsmessig anvendelse").

Sorg for at du star stabilt og hold likevekten hele tiden.
Vær oppmerksom. Pass på hva du gjør. Gå fram med fornuft. Ikke benytt apparatet när du er sliten erer pavirket av narkotiske stoffer, alkohol ell er medikamenter. Et øyebliks uoppmerksomhet kan medføre alvorlige skader.

Bruk egnet arbeidstoy:

• ikke bruk vide klaer aller smykker, det kan komme borti bevegelige deler
  Arbeidshansker og sklisikre arbeidssko
  Lange bukser som beskytter bena

Bruk personlig vernetøy:

• vernebrille
  horselsvern (lydtrykknivæt på arbeidsplassen kan overskride 85 dB (A)).

• Hold arbeidsområdet i orden! Uorden kan medføre ulykker.
  Vareforsiktignadrudgbarakov.Fareforatmanfaller!

• Hvis du støter på fremmedlegemer, ma du slå av trimmeren og fjerne fremmedlegemet. Før du starter opp igjen, ma du kontrollere om det evt. har oppstätt skader og hvis det er tilfelle ma de repareres.
  Ta hensyn til pavirking fra omgivelsene

• Ikke bruk trimmeren i fuktige og våte omgivelser.

• Ikke benytt trimmeren i regnvaer.

• Arbeid kun under tilstrekkelige sikkerhetsforhold, sorg for god belysning.

• Hold andre personer og dyr borte fra arbeidsområdet.
  Stans arbeitet med maskinen, nár personer, spesielt barn eller husdyrkommen iærhen et av arbeidsområdet og nár du bytter arbeidsområde.

• Ikke la andre personer, spesielt barn, berore verktoy aller kabelen.
  Den som betjener maskinen er ansvarlig for tredjemann i maskinenes arbeidsomrade.
  Barn og unge under 16 ar og personer som ikke kjenner bruksanvisningen, fär ikke benytte trimmeren.
  Hold barn borte fra apparatet.
• Du ma aldri bruke apparatet his personer uvedkoemmende personer er i nærhen.
• Brukeren er ansvarlig for ulykker som oppstår overfor andre personer eller deres eiendom.
  La aldri apparatet sta uten tilsyn.
• Ikke overbelast apparatet! Du arbeider bedre og tryggere i det angitte kapasitetsområdet.
• Driv apparatet kun med komplett og korrekt monter beskytttesanordning. Ikke foreta endringer pa maskinen som kan redusere sikkerheten.

• La aldri apparatet ære slätt pa när det ligger pa sider. Apparatet er kun ment for betjening i vertikal posisjon.
  Du maybe sprute vann pa apparatet. (Risikokilde - elektrisk strm).
  Slá av maskinen, vent til skjærtråden har stanset helt og trekk nettpluggen ut av stikkontakten ved:

• Reparasjonsarbeider

• vedlikeholds- og rengjoringsarbeider
• oppretting av feil
• Kontroll av tilkoplingsledningene om disse er omslynet aller skadet
  Transport og lagring

Luftespor skal holds frie og rene.
Hold handtakene tøre og fri for olje og fett. Følg vedlikeholdsforskrittene.

• Kontroller om maskinen ev. er skadet:

• kontroller omhyggelig om beskyttlesesan- ordningene fungerer feilfritt og hensiktsmessig for du forsetter driften av apparatet.

• kontroller om de bevegelige delene fungerer som de skal og ikke er klemt fast aller om deler er skadet. Samtige deler ma ære korrekt montert og oppfylle alle betingelser for á sikre en feilfr di drift.
  Skadete verneinnretninger og deler mä repareres eller byttes ut pa godkjent verksted (eller hos produsenten), his icke annet er nevnt i bruksanvisningen.

Skadede aller uleselige sikkerhetsklistremerker kal erstattes.
- Oppbevar apparatet pa et sikkert sted. Oppbevar apparater som icibruk pa et tort, lukket rom som er utilgengelig for barn.

Elektrisk sikkerhet

Stikkledningens utførelse iht. IEC 60245 (H 07 RN-F) med et Åretversnitt på minimum:

1,5 ~mm^2 ved kabellengde til 25 ~m
2,5 ~mm^2 ved kabellengde over 25 ~m

• Lange og tynne tilkopingsledninger gir et spenningsfall. Motoren oppnár ikke lenger sin maksimale effekt, apparatets funksjön reduseres.
• Stöpsler og koplingsboksene på tilkopingsledningene på vind er produsert i gumm, myk PVC eller annet termoplastisk material med lik mekanisk fasthet eller vare trukket over med et slikt material.
• Pluggen til tilkoplingsledningen ma vare beskyttet mot spretevann.
• Nár tilkopingsledningen legges. Må man passer på at den ikke er i veien, at den ikke blir klemt, knegt og at/DDE pluggforbindelsen blir vát.
• Ved bruk av kabeltrommel,鬆 kabelen vikles helt inn.
• Ikke bruk ledningen til noe den ikke er konstruert til. Beskytt ledningen mot varme, olje og skarpe kanter. Ikke bruk ledningen til á trekke stopselet ut av stikkontakten.
• Beskytt det mot elektriske støt. Unngå Å berøre jordete deler (f. eks. rør, varmeelementer, owner, kjoleskap osv.).
• Kontroller skjeteledningen jevnlig og skift den ut när den er ødelagt.
• Ikke bruk defekte stikkledninger.
• Bruk kun skjeteledninger som er godkjent og kjennetegnet for utendørs bruk.
• Ikke monter provisoriske elektriske tilkoplinger.
  Du ma aldri brokople erler sla av beskyttelsesanordningen.
  Kople til trimmeren via en feilstromsvernebryter (30mA)

Den elektriske tilkoplingen hhv. reparasjoner på maskinenes elektriske deler på kun utføres av en faglært elektriker eller av vær kundeservice. Vær oppmerksom på lokale forskritter, saerlig med hensyn til sikkerhets-foranstaltninger.

Reparasjoner på maskinenes andre deler mx kun utfores av produsenten hhv. av hans kundeservice.

Benyt kun originale reservedeler. Bruken av andre reservedeler og annet tilbehør kan føre til ulykker for brukeren. Produsenten er/DDke ansvarlig for skader som oppstår som følge av dette.

Montering

2
Fest fQRSholmen (9).
3
Fest handgrepet (1).
4
Klem kabelen fast til føringsholmen (9) med kabelklemmen (4).
5
Stikk på opssamlingsssekken (10).
6
Drei handtakit til oppsamlingssekken med klokken for a sikre oppsamlingssekken.

7

Heng inn oppasamlingssekken.
8
Stikk inn stussene til blaseslangen (7) i sugestussene (17).
9
Heng inn blaseslangen (7).
10
Stikk blaseforlengelsesrøret (11) for oppbevaring i mottaket pa apparatet.

Ibruktaking

Forsikre deg om at hele apparatet er montert på en forskriftsmessig mæte.
- Kontroller før hvre bruk:

• Sammenlign den angitte spennenpen på apparatets typeskilt med nettspennenpen. Kople apparatet til den tilsvarende og forskriftsmessige stikkontakten.
• Jordet schuko-stopsel, nettspenning 230 V med feilstrømsvernebryter (Fl-bryter 30 mA)
• Ikke bruk defekte stikkledninger.
• Benytt tilkopings- og forlengelseskabel med et Åretverrsnitt på minst 1,5 mm² til 25 m lenghte

Sikring: 10 A

1. Stikk koplingen til skjeteledningen på støpselet til bryter-støpsel-kombinasjonen.
2. Trekk skjoteledningen som en slyfe gjennom kabeltrekkavlastningen (3) og heng den inn.
3. Pass pà at skjøteledningen har nok klaring.

Ilke benytt trimmere hvor man ikke kan SLA bryteren på erer av. Skadete brytere på straks repareres eller byttes ut av kundeservice.

11

På-/avbryteren (2) befindner seg på händtoket (1).

Slå pa:

Trykk pa den rode pa-/avbryteren (2) pa I

Slà av:

Trykk paa-/avbryteren pa O

A

Apparatet kuples不解 automatisk til ved strømbrudd. Trykkeende av-/pábryteren på, for à unngà uventet tilkoping avraret'nár strømmenkommen tilbake.

Arbeidsinformasjoner

Ta hensyn til dette før arbeidet startes

Kun personer over 16 År som har lest og forstatt bruksanvisningen fãr betiene apparatet.
- Bruk verneutstyret ditt (vernebriller/visir, arbeidshansker, hørssvern, sklisikkert fottøy, lang bukke), for á beskytte deg mot mulige skader.
- Sorg for at arbeitsplassen er sikker og ryddig. Fjern gjenstander som kan slynges bort.

För arbeitet begynner má du sikre at:

detCREASEbefinnersegytterligerepersonerelldyriarbeidsomradaet
du kan gà bakover uten à falle
stastedeter sikkert
Handtak og holdere er tøre og rene.

• Rett aldri suge-/blaserget mot personer eller dyr. Du ma heller ikke blase gjenstander i den retningen hvor mensesker og dyr stared.
  Tilskuere mä overholde en sikkerhetsavstand på minst 5 m.
  Vær oppmerksom på gjenstander som virvler opp og flyr rundt i luften. Spesielt farlig er tilbakeslagseffekten ved mur- og husvegger.
  Slà av apparatet nár du krysser veier med steinbeegg.

• Ikke benytt apparatet nár du har våre hender eller i fuktig vær.
  FyllIkpepaforhandisugeapningen.
  F or alltid tilkopingsledningen bakover og vekk fra apparatet. Ellers er det fare for at man falter eller sklr over den.
  Benyt aldri apparatet til suging

• uten oppsamlingssekk,
  nár glidelåsen på oppsamlingssekken ikke er lukket

Hvis personer med forstyrelser i blodomlopet utsettes for vibrasjoner for ofte, kan det oppsta skader på nervesystemet eller på blodkarene.

Du kan redusere vibrasjonene:

ved bruk av tykke, varme arbeidshansker
- forkortelse av arbeidstiden (ta flere lange pauser)

Oppsak lege hvis fingrene dine svulmer opp, hvis du foler deg uvel aller hvis du mister folelsen i fingre.

Informasjoner angående bruk som sugehakkelsapparat

Benyt aldri apparatet uten oppsamlingssekk, narr glidelåsen pahlingssekken ikke er lukket.

1. Sla pà apparatet. 11
2. Materialet som skal suges trekkes inn i apparatet gjennom sugestussen (17) og det haksles.
3. Beveg apparatet langsomt og jevt over det som skal suges opp. Ikke trykk apparatet inn i Iøvet.

4. Sugeeffekten reduseres nár oppsalingssekken er full. Slá av apparatet og trekk stopselet ut av stikkontakten. Apne glidelåsen og tøm oppsalingssekken.

5. Etter at arbeiteder avsuttet:

Slà av apparatet og trekk ut støpselet.
Løsne oppssamlingssekken fra kroken (6).
Drei handtaket til oppssamlingssekken mot klokken og trekk av oppssamlingssekken. 6
Stikkpaa tilkopingsstussen (5). 12
Drei tlikopingsstussen med klokken for a sikre blaseslangen (7). 13
Slà pā apparatet for à fjerne rester fra apparatet.

Fjern lovet tidlig! - Det anbefales at man fjerner lovet i tort vær og sá raskt som mulig etter at det har falt ned fra træne. Vätt lov representerer et problem. Dette gjelder øgså for lov som har begynt Å råtne ell som ligger i større hauger.

Informasjoner angående bruk som blåser

Blasemetode 1: Blase med blasedyse (15). 14

Fjern oppsamlingssekken fra apparatet hvis oppsamlingssekken fremdeles er festet til apparatet.

7 Løsne oppssamlingssekken fra kroken (6).
6 Vri handtaket til oppsmalingssekken mot klokken og trekk oppsmalingssekken av.
Stikk pa tilkopingsstussen (5).

13 Vri tilkoplingsstussen med klokken, for a sikre blaseslangen (7).
11 Sla pà apparatet.
14 Luftströmmen bläsger ut av apparatet via bläsedysen (15).

Beveg apparatet langsomt og jevnt fra en side til den andre for a rengjore flaten.

Blasemetode 2: Blase med blaseslange

Fjern oppsamlingssekken fra apparatet hvis oppsamlingssekken fremdeles er festet til apparatet.

7 Løsne oppssamlingssekken fra kroken (6).
Vri handtaket til oppsmalingssekken mot klokken og trekk oppsmalingssekken av.
15 Trekk ut stussen til blaseslangen (7).
Stikk inn et blaseforlengelsesr (11) i stussen til blaseslangen (7).
Stikk pa det andre blaseforlengelsesrret.
11 Sla papa apparatuset.
18 Beveg blaserøret langsomt og jevnt en par centimeter over bakken.
19 Wed pauser i arbeidet kan blaseroret henges inn i holderen (13) pa apparatet.

Hoydejustering

Løvsugeren er utstyr med en variabel høydejusteringsmekanisme. Derfor kan du bade arbeide på et jevnt og et ujevnt underlag.

Arbeide på ujevnt underlag

20 Løsne dreiehodet (14). Handtaket er nå fritt bevegelig.
21 Beveg handetak opp og ned for a tilpasse Ivsugeren til bakkens egenskaper.

Arbeide på jevnt underlag

20 Løsne dreiehodet (14). Handtaket er nå fritt bevegelig.
21 Beveg føringsholmen (9) opp og ned, for a innstille høyden til opposugingsstussen (17).

22 Flat posisjon for oppsugingsstussen (17)

Denne posisjonen er ideel for rengjoring av javne, asfalterte plasser og veier som innkjorsler, terrasser, gaveier.... Ienne posisjonen er sugeeffekten svart sterk.

23 Skjev posisjon for oppsugingsstussen (17)

Denne posisjonen er ideel for arbeid på gressplener eller ujevne asfalterte plasser og veier.

I denote posisjonen er sugeeffekten svakere.

Hva kan jeg suge og blåse?

lette og tøre materialer, som f. eks. tør løv og hageavfall som gress, småkvister og papirstykker

tunge materialer som f. eks. metall, steiner, greiner, kongler aller brukket glass

! Du mâ不同程度 suge opp erler blase brennende eller eksplosive gjenstander ert gjenstander som avgir røyk som f. ek. sigaretter, fyrstikker ert akse.
! Du på ikke suge opp eller blåse vekk væsker, spesielt ikke brennbare væsker sombensin. Apparatet på heller ikke benyttes i nærhen av slike stoffer.

Vedlikehold og pleie

Før vedlikeholds- og rengjoringsarbeid:
-Sla av Ivovsugeren
- Trekkut nettpluggen

Man mä kun bruke originaldeler. Bruk av andre deler kan føre til uforutsette person- og materialskader.

Reparasjonsarbeid utover dette mä kun utføres av produsenten aller kundeservice.

Ta hensyn til falgende, for holde Ivsugeren din funksjonssikker:

Fjern stov og smuss med en klut ell er en pensel
- Ikke rengjør maskinen med rennende vann og høytrykksspyler.
- Ikke bruk løsningsmidler (bensin, alkohol, osv.) på kunststoffdeler, da kunststoffdelene kan skades.

Rengjøring av oppsmlingssekken

Tōm oppsamlingssekken etter at arbeidet er avsluttet.

Lösne opposamlingssekken fra kroken (6).
Vri handtaket til oppsmlingssekken mot klokken og trekk av oppsmlingssekken.

Rist godt ut av oppasamlingssekken.
Drei ut innsiden for a borste sekken.
Vask opposamlingssekken ved sterk tilsmussing aller minst en gang i aret for hand i mildt sapevann.

Hvis glidelåsen går tregt, smør inn glidelåstennene med torr sape.

For din egen sikkerhet ma du kontrollere oppasamlingssekken regelmessig for a finne eventuelle skader. Bytt ut den skadete oppasamlingssekken umiddelbart.

Lagring

• Leveringskilde er produsenten aller forhandleren

• Nødvendige informasjoner ved bestilling

• Apparatets farge
  Reservedensnr
  Reservedelens betegnelse

• Onsket antall
  Løvsugerens betegnelse

Eksempel: orange, 381266, oppsamplek, 1, KLS 1600

Pos.-Nr.	Reservedelsnr.	Betegnelse
4	381273	Kabelklemmer
7	381264	Blåseslange
9	381265	Føringsholme
10	381266	Oppsamesekk
11	381267	Blåseforlengelsesrør
18	381268	Hjul – lite
19	381269	Hjulkappe (lite hjul)
20	381270	Hjul – stort
21	381271	Hjulkappe (stort hjul)
22	381272	Sikkerhetsmerke
