T 250 - Cirkelzaag ATIKA - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING T 250 ATIKA

Bedieningshandleiding - Veiligheidsinstrcties -

Reserveonderdelen

Blz.34

Bordscirkelsågar

Bruksanvisning - Sakerhetsanvisiningar

Reservdelar

Bordrundsa

Brugsanvising

Verbind de tweede framehelft met het reeds gemonteerde frame.

Schroef alle schroefverbindingen goed vast.

Dra nu at alla skruvar ordentligt.

Monteer het frame aan de toestelunit.

Montera stommen på maskinenheten.

Monter stellet pa apparatet.

Breng de houder voor de schuifstok aan.

Monter holderen til skydestokken.

Montera hällaren für skjutstocken.

Pripnevete drzak pro posuvnou tyc.

Opbouw van het zaag 2-9
Leverhoeveelheid 34
Geluidskenmerken 34
Symbolen apparatus / in de gebruiksaanwijzing 34
Reglementaire toepassing 35
Restrisico's 35
Veiligwerken 35
Voorbereidingen voor ingebruikname 36
Ingebruikname 36
Afstelling van de zaag 37
Werkvoorschriften 38
Onderhoud en verzorging 39
Transport 39
39
Garantie 39
Storingen 40
Technische gegevens 40
EG-verklaring 73
Lijst met reserveonderdelen 74-77

Lever hoeveelheid

• Tafelcirkelzaag met kabel en steker, HM-Zaagblad 254/30mm x 1,6/2,4; 25 wisseltanden en een spouwmes 2,0 mm.
• Beschermkap met afzuigaansluiting
• Dwarse aanslag
• Lengteaanslag
  Tafelverlenging
  Duwstok
  Zakje met schroeven
  2 sleutels voor zaagbladwisseling
• Gebruiksaanwijzing

• Speziale onderdelen:

• tafelverbreding (2 stuks)

• Afzuigslang
  frame:

4 tafelpoten
2 verbinderststeunbalken kort
2 verbindingssteunbalken lang
4 opsteekpoten

Controller na het uitpakken de inhoud van de verpakking op:

Aanwezigheid van alle onderden
Eventuele transportschade

In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamations worden nicht in behandeling genomen.

Geluidskenmerken

DIN EN ISO 3746 / DIN EN ISO 11202 / ISO 7960 Anhang A Gebruik van de machine als tafelcirkelzaag met standarda zaagblad.

	geluidsnaire	Geluidsnaire op de werkplek
Onbelast	LWA=96,7 dB(A)	LpA=83,7 dB(A)
Belast	LWA=103,6 dB(A)	LpA=90,6 dB(A)

Meetonzekerheitsfaktor: 4 dB

De opgegeven waarden zijn emissiewaarden en{kunnen nicht als veilige werkplekwaarden genomen worden. Hoewel er samenhang:tussen emissie- en immisiewaarden is, kan men deze waarden Niet gebruiken voor het vaststellen van veiligheidsvoorzieningen tijdens het werk. Deze waarden kunnen sterk beinvloed worden door verschillende factoren zoals, de tijsduur, de eigenschappen van de ruimte, andere geluidsbronnen, het aantal machines, andere werkzaamheden in de directe omgeving, enz. De toegelaten waarden kunnen van land tot land verschillen. Deze gegevens zal de gebruiker darüber in staat stellen een betere inschatting van de van de gevaren en risico's te make.

Symbolen apparatus

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht..

Schakel de motoruit voor reparatie-, onderhouds-en reinigings-werkzaamheden en haal de netstekkeruit decontactdoos.

Gevaar van verwondingen van vingers en handen door het zaagblad

Niet aan regen
blootzetten.
Tegen vochtig-
heid beschermen.

Oog- en geluids-bescherming dragen.

Stofmasker dragen.

Symbolen in de gebruiksaanwijzing

Dreigend gevaar of gevaarlijke situatie. Het Niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het Niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten.

Montage, gebruik en onderhoud van de machine.
Hier worden precies uitgelegd wat u要去 doen.

Reglementaire toepassing

• Deze tafecirkelzaag is uitsluitend voor het zagen en afkanten van massief hout,plaatmaterial zoals; spanplaat en Mdfplaten et gebruik van het juiste HM-zaagblad. Ermighten alleen zaagbladen gebruikt worden die voldoen aan de EN 847-1 norm.
• Het toepassen van HSS zaagbladen is Niet toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat gevaar voor verwonding door breuk en weg geslingerde delen.
• Het zagen van Ronde materialen zonder gebruik van de voorgeschreven hulpmiddelen is Niet togetstaan.

• De diameter van het zaagblad moetussen 245 en 254mm liggen.

• U mag alleen werkstukken verwerken die vielig ondersteund of geleid können worden.

• Tot het toepassen volgens de voorschriften behoren ook het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant.
• Men要去 zich tevens honden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrivijf.
• Alle verdere toepassingen gelden als nicht volgens de Voor-schriften. Voor de hieruit voortvloeije schade is de fabrikant Niet aansprakelijk - de aansprakelijkheid is alleen voor de gebruiker.
• Eigen gemaaakte wijzigingen aan de machine ontslaan defabrikant van alle aansprakelijkheid.
• Deze machine mag alleen voorbereidt, gezruikt en onderhonden worden door personen die met de machine vertrouwd zich en goed ingelicht zich over de risico's.

Reparaties mogen alleen door de fabrikant of geautorieerde werkplaatsen uitgevoerd worden.

• Metalen delen (spijkers,ieten, enz.)要去 het hout verwijderd worden voordat het gezaagd worden.

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een,aantal restrictions.

De restrictions können geminalisierung worden wanner de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in achegenomen worden.

• Risico's voor verwonding van de vingers of de hand door het werkstuk of het zaagblad, bijv. bij het wisselen van het zaagblad.
• Verwondingen door het wegslingeren van delen van het werkstuk.
• Terugslag van het werkstuk of delen hiervan.
• Breuk en wegslingeren van het zaagblad.
• Gevaar door stroom door het nicht juist aansluiten van de aansluitdraten.
• Het aanraken van onder spanning staande delen bij een geopende elektrische delen.
• Verminding van het gezoor bij langdurig werkken zonder gezoorbescherming.
• Emissie van zaagstof door het werkken zonder voldoende stofafzuiig.

Bij ondeskundig gebruik konnen houtbewerkingsmachines gevaarlijk zijn. Als een machine gebruikt worden要去en de standard voorzorgsmaatregelen genommen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten.

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zich en anderen gegen verwondenen te beschermen.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door.

Bewaar deze veiligheidsvoorschriften goed.

• Zorg voor een goede werkhouding. Zorg voor een stabiele en uitgebalancerde houding.
  Wees attent. Let op wat u doet. Blijnuar uw werk kijken. Gebruik uw gezond verstand. Werk Niet met de machine als u moe bent.
  Draag de juiste werkkleding.

Nauw sluitende kleding en geen sieraden dragen.
- Geen schoenen met gladde zolen dragen.
Bij lang haar een haarnet dragen.

Draag persoonlijke beschemingsmiddelen.

• Gehoorbeschermer dragen (het geluidsnivo in de werkplaats komt over het algemeen boven de 85dB(A).
  Veiligheidsbril (bij het zagen van aluminium).
  Stofmaker.

• Gebruik de machine alleen op een

stevige
vlakke
slipvaste
trillingvrije ondergrond

• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Let op de omgevingsinvloeden.

Zet de machine Niet in de regen buiten.
- Gebruik de machine nicht in een vochtige of nature omgeving.
Zorg voor voldoende omgevingslicht.
- Gebruik de machine nicht in de buurt van brandbare stoffen of gassen.
- De stof die ontstaat bij het zagen verslechtert het zich en is deels gevaarlijk voor de gezondheid. Wanner de machine Niet buiten staat,要去 hij aangesloten worden op een afzuigunit.

Laat de machine nicht zonder toezicht aller.
- Personen onder de 18JAar mogen Niet met deze machine werken. Uit gezonderd zijn personen boven de 16JAar in oppleiding onder toezicht.
- Hou andere Personen op afstand.

Laat andere Personen, in het bijzonder kinderen, het gereedschap of de kabel Niet aanraken.

Houdt ze ver van uw werkplek weg.

• Neem altijd een positie in zijdelings van het zaagblad, buiten het zaagvlak.
• Begin pas met zagen als het zaagblad op toeren is.
• Overbelast de machine nicht. U werkkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veriligeidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veriligeid in gevaar kan brengen.
• Werk nicht met geschuurde of verrormde zaagbladen.
• Gebruik alleen scherpe zaagbladen. Stompe zaagbladen verhogen het gevaar van terugslag van het werkstuk en belastende machine enorm.
• Het toepassen van HSS zaagbladen is nicht toegestaan. Deze bladen zijn zeer hard en bros. Hierdoor ontstaat gevaar voor verwonding door breuk en weg geslingerde delen.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen.

• Werk met het gemonteerde spouwmes. Het is op de fabriek zo gemonteerd dat de afstand tot de zaagtanden over de tafel. hoogstens 5 mm. is.
• Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk).
• Gebruik bij het zagen van smalle werkstukken (tot 120 mm. tussen het zaagblad en de aanslag) de bijgeleverde duwstok.
• Gebruik bij het aandrukken vankleine werkstukken eenduwhout. Deze zich in de handel verkrijgbaar.
• Gebruik geen kapotte duwstok of duwhout.
• De beschermkap voor de zaag altiijd gebruiken. Deze is zo in te stellen dat hij de tanden van het zaagblad die boven het werkstuk uitsteken, afdekt.
• Zorg ervoor dat de losse delen van het werkstuk Niet door het zaagblad geraakt en weg geslingerd können worden
• Verwijder de spannen, splinters en het afval in de buurt van het zaagblad Niet met de handen.
• Het gebruik van freesschijven en slingerzagen is nicht toegestaan.
• Bij het zagen van rond hout moet een hulpstuk gezruikt worden die het werkstuk gegen draaienijd den het zagen beveiligt.

• Schakel de machine uit en neem de steker uit het stopcontact bij:

• Reparatiewerkzaamheden
  Onderhouds- en reinigingswerkzaamheden
  Transport van de machine

• Het wisselen van het zaagblad

• Het verlaten van de machine (ook voor een korteijd).

• Onderhoud de machine zorgvuldig:

• Zorg ervoor dat het zaagblad altijd schoon en scherp is. U werkkt sneller en beter en het is het behoud van uw machine.

• Volg de voorschriften en aanwijzingen op bij het wisselen van het zaagblad

• Hou de handgrepen vrij van vet en olie.

• Onderzoek de machine op eventuele beschadigingen.

• Voor het verdere gebruik van de machine要去en alle veiligheidsvoorzieningen gecontrolled worden op de juiste montage en het goed functioneren.

• Controller of alle bewegende delen van de machine goed functioneren en Niet klemmen of beschadigd zich. Alle delen要去en juist gemonteerd zich en goed functioneren om de machine correct te latent werken.

• Beschadigde bescherminrichtingen en - delen要去en, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeben.

• Vergeet zich uw steeksleutel voor het wisselen van het zaagblad te verwijderen.

• Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan.

Elektrische veiligheid.

• De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

1,5 mm2 bij een lenghte tot 25m.
2,5 mm2 bij een lenghte vanaf 25m.

• Bescherm u gegen een elektrische schok. Raak geen geaarde delen aan.

• Gebruik de kabel Niet voor doeleinden warvoor hij Niet geschikt is. Bescherm de kabel gegen但它, olie of scherpe randen. De steker Niet met de kabel uit het stopcontact trekken.

• Controller de aansluitkabel van de machine regelmatig en LAST hem indien nodig verrangen door een vakman.
• Controller de verlng kabel regelmatig op beschadigingen en verrang hem als hij beschadigd is.
• Gebruik geen defecte kabels.
• Gebruik alleen toegestane en gemerkte verlangkabels.
  Maak geen geknutselde elektrische aansluitingen.
  Veiligheidsvoorzieningen nooit overbruggen of buiten-werkng stellen.

A Elektrische aansluitingen of reparaties mogen alleen dooreen erkend bedrijf of een erkende reparatiewerkplaatsuitgevoerd worden. Deplaatselijke voorschriften要去npgevolgd worden.
Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaatsuitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van Niet originele onderdelen konnen risico's voor de gebruiker ontstaan. De fabrikant kan Niet aansprakelijk gesteld worden voor ongevalten hierdoor ontstaan.

Voorbereiding voor ingebruikname

Om de machine correct te latent functioneren要去 de volgende aanwijzingen opvolgen.

U要去 de volgende delen aanbrengen:

Dwarse aanslag, lengteaanslag, zie pagina 38 en 39.

Ingebruikname

• Plaats de zaag onder de volgende omstandigheden:

Slipvrij
Trillingsvrij
Vlak
Vrij van struikel gevaar
- Met goedelichtomstandigheden

• Controller voor elk gebruik:

• de aansluitkabels op beschadiging

gebruik geen beschadigde aansluitkabels.

• De juiste montage van de beschemkap.
• De positie van het spouwmes (zie spouwmes instellenen)
• De goede toestand van het zaagblad.

• De duwstok binnen handbereik is.

• Gebruik geen geschuurde of beschadigde zaagbladen.

• Gebruik geen HSS-Zaagbladen.

• Ga bij het zagen naast de gezavenzone van de zaag (het zaagblad) staan.
  Laat de beschermkap:

• bij het zagen op het werkstuk rusten.

• Als u de machine nied gebruikt, op het werkblad rusten.

De draairichting van het zaagblad.

Let er op dat het zaagblad de juiste richting draait. De richting moet met de op de beschemkap (9) aangegeven richting over een komen.

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V.) die op het typeplaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan.

Wisselstroommotor:

Schuko contactdoos gebruiken met een netspanning van 230V, een aardlekschakelaar en 10 A traag afgezekerd.

De aansluitkabel要去 volgens IEC 60 245 (H 07 RN-F) zijn, met een draad doorsnede van minstens:

1,5 mm2 bij een lenghte tot 25m.
2,5 mm2 bij een lenghte vanaf 25m.

Inschakelen

Druk op de groene knop (I) aan deschakelaar.

Bij stroom uital schakelt de machine automatisch uit. Om de machine weer in te schakelen drukt u eerst op de rode (0) en cervolgens op de groene knop (I).

Uitschakelen

Druk op de rode knop (0) aan de schakelaar. Afb. 1

Motorbeveiling

De motor is uitgevoerd met een beveiliging gegen overbelasting. Deze schakelt zichstandig UIT.

Als de motor is afgekoeld (ca. 5 - 10 min)kest u de machine weer inschakelen door eerst op de rode (O) daarna dekleine knop met de transparante afdekking (A), links naast de schakelaar. Druk daarna op de groene knop (I) om te starten.

Zaagblad keuze

Let erop dat u geen stompe of beschadigde zaagbladenukt en dat de boring van het zaagblad 30~mm .is.Het zaagdat standard wordt bijgeleverd is geschikt voor hout en deke kunststoffen.

Voor andere materialen zijn er speciale zaagbladen verkrijgbaar. Vraag hieraar bij de vakhandel.

Afstelling van de zaag

Het wisselen van het zaagblad

(s. 70 - 72)

Voordat u het zaagblad wisselt eerst de steker uit het stopcontact halen.

• Gebruik geen HSS-Zaagbladen
• Gebruik geen geschueurde, beschadigde of verwormde zaagbladen.
• Gebruik alleen scherpe zaagbladen.

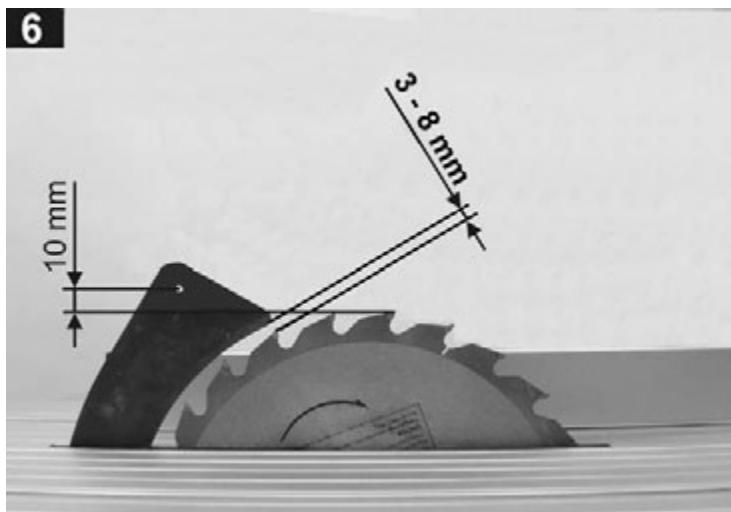

Spouwmes instellen

Het spouwmes (13) is fabrieksmatig op de juiste hoogte ingesteld.

Het spouwmes is een belangrijke veiligheidsvoorziening; het voorkomt het afklemmen van het zaagblad en het terug sloan van het werkstuk.

Om het spouwmes goed te latent functioneren moet de afstand tussen dient�zijn afstand tot de tandkrans van het zaagblad boven de tafel max. 5mm te bedragen.

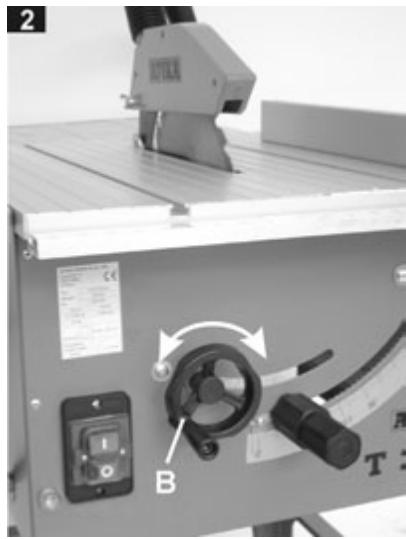

Zaaghoogte instellen

De zaaghoogte kan met behulp van het handwiel (B) traploos van 0 -76 mm ingesteld worden.

Stel de zaaghoogte altijd 5 mm. hoger dan de dikte van het werkstuk.

Zaagblad in verstekplaatsen

Bij lopend zaagblad mag de schuinstelling van het zaagblad Niet uitgevoerd worden. De motor要去uitgeschakeld zich!

Instellen van 0^ tot 45^

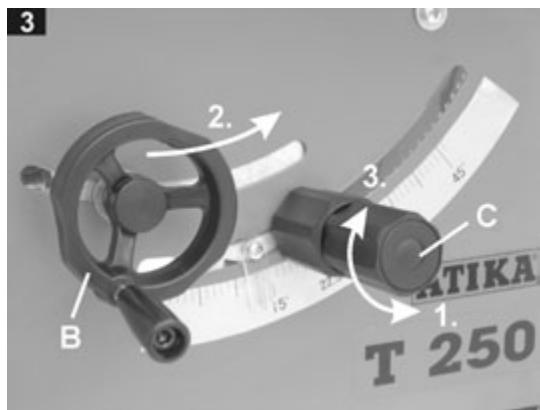

1. Maak de klemschroef los (A).
2. Draai aan het handwiel tot de gewenste hoek worden aangetoond (0^ - 45^) .
3. Houd het handwiel vast en schroef gelijktijdig de klemschroef waar aan, om de ingestelde hoek te blokkeren.

Aanbrengen en instellen van de dwarse aanslag

De meegeleverde dwarse aanslag kan als dwarse en als verstekaanslag worden gebruikt.

Let op de juiste instelling van de universele aanslag. (zie "werkvoorschriften")

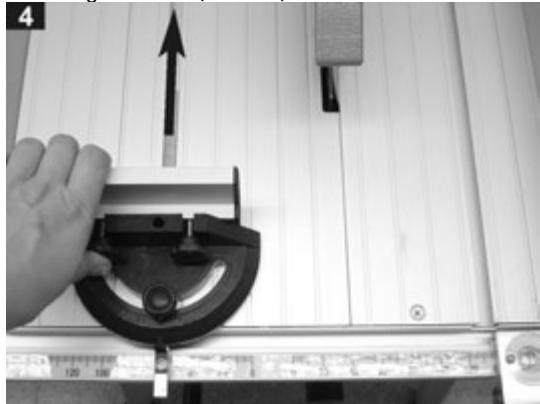

Dwarse aanslag op zaagtafelblad aanbrengen Schuif de dwarse aanslag in een van de beiden gleuven op het zaagtafelblad (zie aflb.).

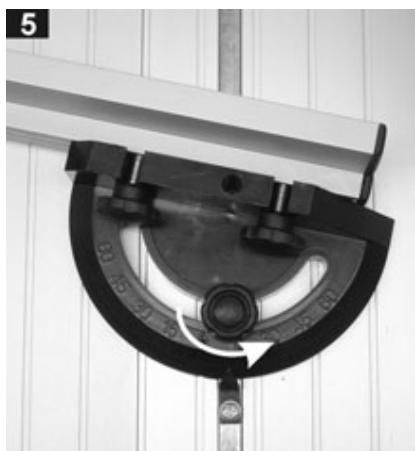

Hoek instellen

Maak de klemschroef van de dwarse aanslag los door losschroe-ven. Nu sunt u de aanslag in de gewenste hoekpositione brengen. Schroef de klemschroef wee vast.

Aanbrengen en instellen van de lengteaanslag

Let op de juiste instelling van de universele aanslag. (zie "werkvoorschriften")

Lengteaanslag op het zaagtafelblad aanbrengen

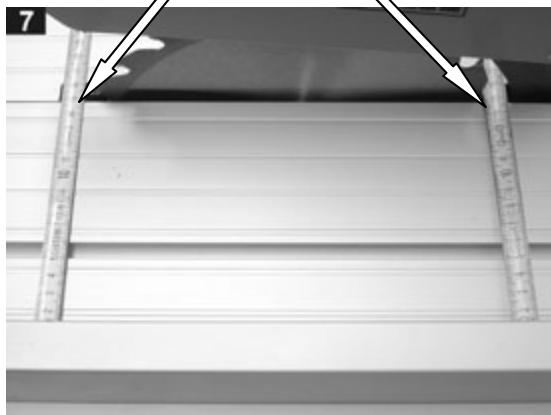

1. Schuif de lenghtaanslag (greep met geintegreerde instelloep) in het geleideprofiel aan de tafel.
2. Stel met behulp van de instelloep de gewenste maat in.

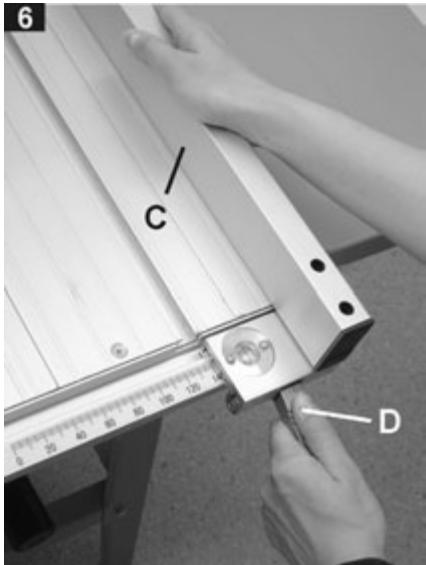

3. Druk het aanslagliniaal (C) gegen het tafelblad en blokkeer de lengteaanslag, door de hendel (D) maar beneden te drukken.

1. Om zeker teijken, dat de aanslag werkelijk parallel tot het zaagblad staat, kan voor en darüber het zaagblad worden nagemeten.

Werkvoorschriften

Contoleer het volgende voordat u gaat werken:

• Beschermkap, spouwmes en zaagblad in orde?
• Zaagblad scherp?
• Universele aanslag aanwezig en de duwstok binnen handbereik?
  Werkplek opgeruimd?
  U mag de machine Niet gebruiken voordat u deze gebruiks-aanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en de machine als voorgeschreiben hebigt gemonteerd.

De volgende punten zijn belangrijk:

• Blij buiten de gezarenzone.
  Leg uw handen vlak en met gesloten vingers op het werkstuk. Het werkstuk waar bij handmatig Niet verder dan tot aan de voorkant van de beschermkap brengen.
• Verwijder losese delen, spanen en splinters nicht met de hand.

Volg in ieder geval de veiligheidsvoorschriften van pag. 36 en verder op.

Het zagen van smalle werkstukken

(kleiner dan 120mm

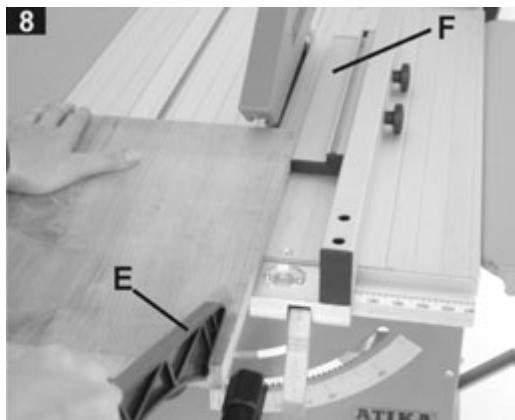

Het werkstuk met beiden handen verschuiven en als u in de buurt van het zaagblad komt de duwstok (E) gebruiken.

Als u zeer dunne of smalle werkstukken (breedte 30 mm of minder) heeft, dan moet u het lage profiel van de aluminium liniaal (F) van de universele aanslag gebruiken.

Het zagen van brede werkstukken.

Schuif het werkstuk bij het zagen met vlakke hand en gesloten vingers langs de aanslag.

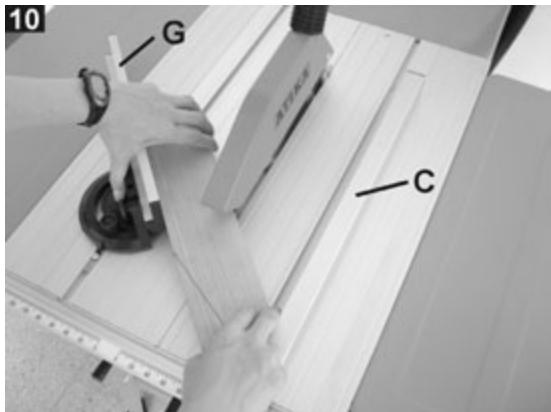

Haaks/verstekzagen

Schuif de dwarse aanslag in een van de geleidegleuven op de tafel.
Stel de dwarse aanslag in op de gewenste hoek en breng de aanslaggeleiding (E) aan.
- Verschuif de lengteanslag (C) in de gewenste positie, zodat het werkstuk veilig kan worden aangedrukt.
- Leg het te zagen werkstuk gegen de aanslaggeleiding.
- Houd het werkstuk goed vast en schuif het met de dwarse aanslag aan het zaagblad voorbij. Gebruik eventueel de schuifstok.

Onderhoud en verzorging

Voor alle onderhoudswerkzaamheden de steker uit het stopcontact nemen.

Voor de optimale werkung van de machine zich de volgende punten van belang:

Alle bewegende delen regelmatig reinigen en oliën

Nooit vet gebruiken!

Gebruik bijv. naaimachineoleie, dunvloeribare hydraulische olie of milieuvriendelijk sproei-olie.

Zorg ervoor dat het zaagblad vrij van roest en hors blijft.
- Verwijder hars resten van het zaagblad.
- Het zaagblad zal bij intensief of langdurig gebruik stomp worden.

verrang het zaagblad of laat het slijpen.

Transport

Voor het transport de stekeruit het stopcontact nemen.

Transporteer de zaag alleen met neergelaten zaagblad en neergeklapte schutkap.

U vermijdt daardoor letsels door het zaagblad.

Opslag

Neem de steker uit het stopcontact.

• Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen.

• Om de levensduur van de machine te verlengen en de machine optimaal te latent functioneren is het gewenst voor opslag de volgende punten inuit te voeren:

• De machine grondig reinigen.

• Alle bewegende delen met milieuvriendelijk olie gehandelen.

De delen van de zaag mogen nicht worden ingevet

Garantie

Wij verlenen 2 jaare garantie vanaf de levering van het apparaat van het magazijn van de fabrikant en wel voor gebreken die door material- c.q. Produktiefouten optreden.

Voor schade die ontstaat door onvakkundige behandeling of onvoloende verpakking bij het terugzenden van de apparaten c.q. het Niet-inachtnemen van de bedieningshandleiding, zich aanspraken op garantie ookijdens de garantieperiode uitgesloten.

Foutieve delen können vrachtvrij en portvrij maar once fabriek worden gestuurd. De beslissing over gratis levering van reserveonder-delen ligt bij ons.

Garantiewerkzaamheden worden door ons of door een door ons geauthoriseerde serviceplaats uitgevoerd. Voor het verhelpen van garantieschade door een andere firma is once uitdrukkelijke toestemmingoodzakelijk.

Onder de garantie vallen niede onderdelen die aan normale slijtage onderhevig zich; dit zich: zaagblad, beschemkap, schuifstok, tafelgeleiding.

Alleen bij het gebruik van originele reserveonderdelen verlenen wij garantie. Wijzigingen, die de technische ontwikkeling dienen, voorbehonden

Storingen

Storing	Mogelijk oorzaak	Oplossing
De machine schakelt nicht in of schakelt onbelast waar UIT.	Stroomuitval. Verlengkabel defect. Motor of schakelaar defect. Zaagblad klemt.	Zekering verrangen. Kabel testen, defecte kabel Niet meer gebruiken. Motor of schakelaar door een serviceworkplaats lately repareren of met originele onderdelen halten verrangen. Oorzaak verwijderen
De motor blijftijdens het zagen stilstaan.	Het zaagblad is stomp. Werkstuk worden te snug aangevoerd. De motorveiligheidsschakelaar is geac-tiveerd	Zaagblad verrangen. Motor laden afkoelen en met minder druk verder werken. Na de afkoelperiode de motor weer inschaken. Motorbeveiliging, pagina 38
Het werkstuk klemtijdens het zagen.	Zaagblad is stomp. De lengte-c.q. parallelaanslag staat Niet parallel tot het zaagblad,zie pagina 38-39	Het werkstuk stevig vasthouden en de motor uitschaken. Het zaagblad verrangen of lien slijpen. De liniaal opnieuw afstellen, zich pagina 38/39.
Brandvlekken op het zaagvlak.	Het zaagblad is stomp of ongeschikt voor het materiaal.	Het zaagblad verrangen of lien slijpen.
Spanuutilworp verstocht.	Geen afzuiger aangesloten. Afzuiger te zwak.	Machine uitschakenen en de spanen verwijderen. Zie "veilig werken"
Motor loopt, zaagblad draait maar geen	V-snær te los of defect	Gelieve contact op te nemen met een geauthoriserde klantenservice

Technische gegevens

Type	RTS 250 B (T 250)
Vermogen P1	1500 W (S6 - 40%)
Spanning	230 V~
Frequentie	50 Hz
Toerental van het zaagblad	5700 t.p.m.
Zekering van het net	10 A traag
Hardmetalen zaagblad ∅ maximum	254 mm
Hardmetalen zaagblad ∅ minimum	245 mm
Zaagbladdike	1,6 mm
Breedte zaagsnede	2,4 mm
Aantal tanden	25
Splijtwigdike	2 mm
Asdiameter zaagblad	30 mm
Zaagsnelheid	75 m/s
Zaaghoogte bij 90°	ca. 0 tot 76 mm
Zaaghoogte bij 45°	ca. 68 mm
Verstekinstellen	0° tot 45°
Afm. Werkblad (met tafelverlenging en tafelverbreding)	910 x 945 mm
Hoogte werkblad (met frame)	810 mm
Tafelverlenging	320 x 440 mm
Tafelverbreding	550 x 250 mm
Gewicht met frame	ca. 23 kg
Diam. Afzuigaansluiting beschemkap	35 mm
Diam. Spananafzulging	35 mm

Als afzüiging kunt u een stofzuiger of een industriiezuiger gebruiken

Innehäll

NL Draag veilgheidshandschoenen.

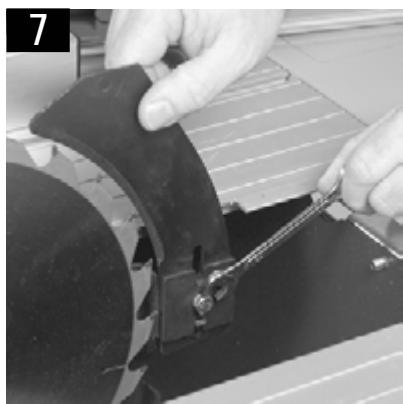

Verwijder de zeskante moer en de zaagbladflens. Trek het zaagblad af.

De inbouw van het zaagblad gebeurt in omgekeerde volgorde.
Neem de draairichting van het zaagblad in acht (zie pijl op het zaagblad).
Tenslotte de schutkap weir monteren.

NL Zaagblad moet in hoogste positie staan.

• Neem de opgegeven maten in acht.
  Schroef de moer goed vast.

Sägbladet maste befinna sig i det hösra laget.

• Beakta de matti som ar angivna.
• Drag àt muttern ordentlich.

NL verklaren, iutsluitende verantwoordelijkheid, dat het Produk

Tafelcirkelzaag T 250 - type RTS 250 B

haarop deze verklaring betrekking heeft, voldoet aan de desbeteffende veiligheids- en gezonheidseisen van de richtlijn

98/37/EG, alsmede aan de eisen van de andere desbetreffende richlijnen 89/336/EWG, 73/23/EWG.
