Forbind den anden stelhalvdel med det allerede monterede stel.

Spænd alle skrueforbindelser helt.

Montage af beskyttelsesafdækning

Montage af bordudvidelse

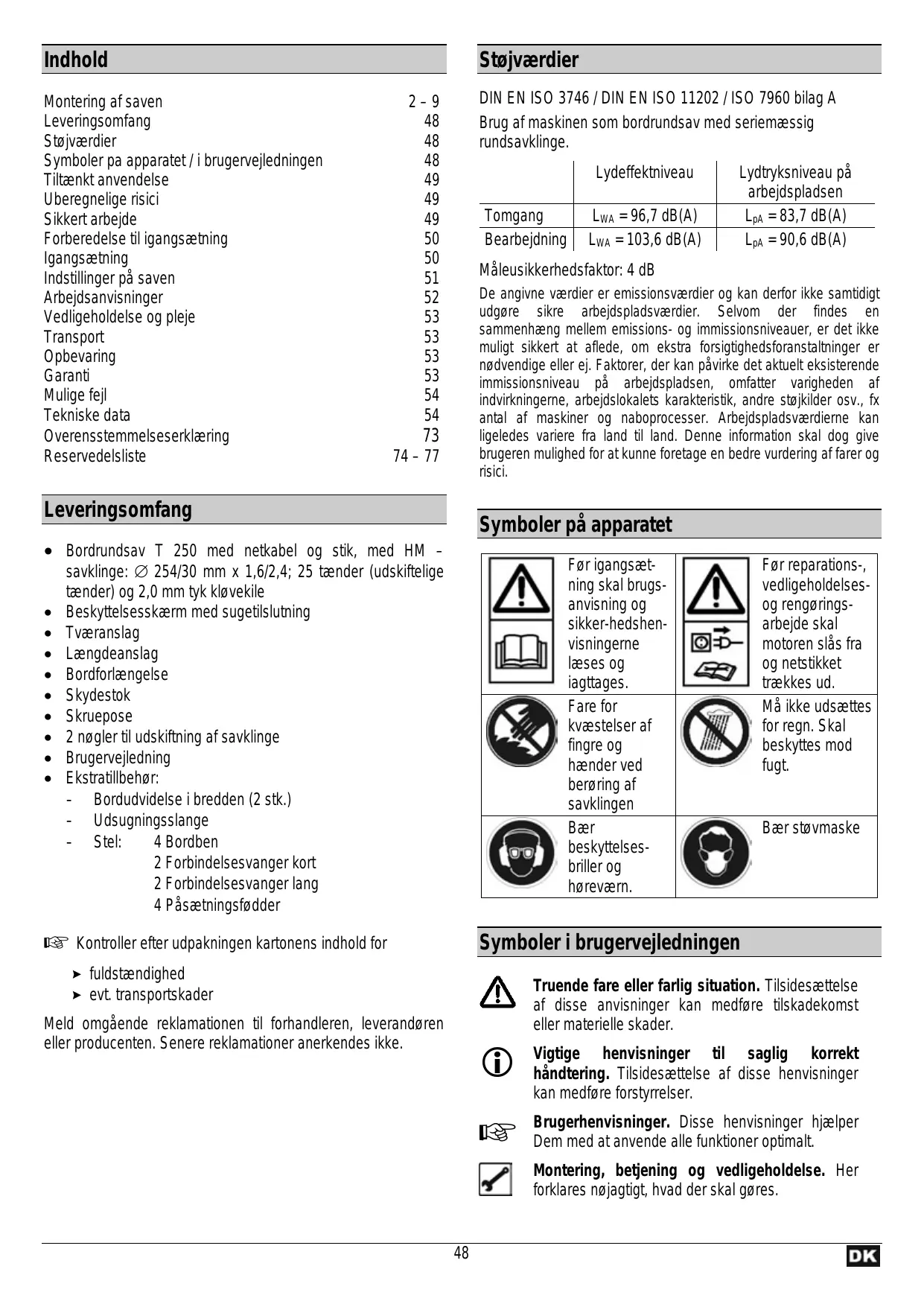

Montering af saven	2 – 9
Leveringsomfang	48
Støvjærdier	48
Symboler pa apparatet / i brugervejledningen	48
Tiltænk't anvendelse	49
Uberegnelige risici	49
Sikkert arbejde	49
Forberedelse til igangsætning	50
Igangsætning	50
Indstillinger på saven	51
Arbejdsanvisninger	52
Vedligeholdelse og pleje	53
Transport	53
Opbevaring	53
Garanti	53
Mulige fejl	54
Tekniske data	54
Overensstemmelseserklæring	73
Reservedelsliste	74 – 77

Leveringsomfang

• Bordrundsav T 250 med netkabel og stik, med HM - savklinge: Ø 254/30 mm x 1,6/2,4; 25 tänder (udskifelige tänder) og 2,0 mm tyk kløvekile
• Beskyttelsesskaerm med sugetilslutning
  Tvaeranslag
  Laengdeanslag
  Bordforlaengelse
• Skydestok
• Skruepose
• 2 nogler til udskiftning af savklinge
• Brugervejledning
  Ekstratillbehør:

Bordudvidelse i bredden (2 stk.)
- Udsugningsslange
- Stel: 4 Bordben

2 Forbindelsesvanger kort
2 Forbindelsesvanger lang
4 Pasaetningsfodder

Kontroller after udpakningen kartonens indhold for

fulldstaendighed

evt.transportskader

Meld omgående reklamationen til forhandleren, leverandøren aller producenten. Senere reklamationer anerkendes ikke.

Stojværdier

DIN EN ISO 3746 / DIN EN ISO 11202 / ISO 7960 bilag A

Brug af maskinen som bordrundsav med seriemæssig rundsavklinge.

	Lydeffektniveau	Lydtryksniveau på arbejdspladsen
Tomgang	LWA=96,7 dB(A)	LpA=83,7 dB(A)
Bearbejdning	LWA=103,6 dB(A)	LpA=90,6 dB(A)

Måleusikkerhedsfaktor: 4 dB

De angivne værddier er emissionsværddier og kan derfor ikke samtidigt udgøre sikre arbejdspladsværddier. Selvom der findes enSAMmenhæng mullem emissions- og immissionsniveauer, er det ikke muligt sikkert at aflede, om ekstra forsigtighedsforanstaltninger er nødvendige eller ej. Faktorer, der kan påvirke det aktuelt eigsisterende immissionsniveau på arbejdspladsen, omfatter varigheden af indvirkningerne, arbejdslokalets karakteristik, andre støjkilder osv., fx antal af maskiner og naboprocesser. Arbejdspladsværdderie kan ligeledes variere fra land til land. Denne information skal dog give brugeren mulighed for at kinne foretage en bedre vurdering af farer og risici.

Symboler på apparatet

Før igangsæt-ning skal brugsanvisning og sikker-hedshenvisningerne Iaeses og iagttages.

Før reparations-, vedligeholdelsesog rengringsarbejde skalmotoren slas fraog netstikkettrækkes ud.

Fare for kvaestelser af fingre og hænder ved berøring af savklingen

Ma化进程 for regn. Skal beskyttes mod fugt.

Bae beskyttelsesbriller og horevær.

Baer stovmaske

Symboler i brugervejledningen

Truende fare aller farlig situation. Tilsidesættelse af disse anvisninger kan medføre tilskadekomst eller materielle skader.

Vigtige henvisninger til saglig korrekt handtering. Tilsidesaettelse af disse henvisninger kan medfore forstyrelser.

Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle Funktioner optimalt.

Montering, betjening og vedligeholdelse. Her forklares nogjagtigt, hvad der skal gores.

Tiltænk't anvendelse

• Denne bordrundsav er udelukkende beregnet til længe- og tværskæring af massiv træ, pladematerialer sāsom spanplader, møbelplader og MDF-plader under anvendelse af HM - rundsvaklinger, hvorved der kun mA anvendes savklinger, som opfylder standarden EN 847-1.
• Anvendelse af savklinger af HSS - stål (højt legeret hurtigstål) er/DDke tilladt, da dette stål er hårdt og skrøbeligt. Risiko for tilskadekomst på grund af brud af savklingen og udslyngning af savklingestykker.
• Skaering af runde materialer (rundtømmer, rør e.l.) er/DDt unden en ekstra hertil beregnet anordning.
• Savklingens diameter skal vare mellem 245 og 254 mm.
• Der mä kun bearejdes emner, som kan placeres og fores sikkert.
• Til den tiltaenkte anvendelse hörer och opfyldelse af de af producenten foreskrevne drifts-, vedligeholdses- og reparationsbetingelser samt afterkommense af sikkerhedsanvisningerne i vegledningen.
• De for drift gældende forskrifter om ulykkesforebyggelseamt de andre alment anerkendte arbejdsmedicinske og sikkerhedstekniske regler skal overholds.
• Enhver derudover gängebrug gælder som ikke at ∀ere beregnet til formålet. For enchver form for skader, der resulterer heraf, overtager producenten intet ansvar: Risikoen overtages ene og alene af brugeren.
• Egenmægtige forandringer på saven udelukker producentens ansvar for deraf resulterende skader.
• Saven mä kun passes, benyttes og repareres af personer, der er fortrolige med sändant arbejde og kender de forskellige risici. Reparationsarbejde mä kun udføres af os ell er af kundeservicecentre, som vi har udpeget.

Maskinen mägressive anvendes i eksplosionsfarlige omgivelseer aller udsættes for regn.

Metaldele (səm osv.) skal under alle omstændigheder fjernes fra materialet, som skal saves.

Uberegnelige risici

Sylvom saven anwendes til det tiltænkte formål og alle gældende sikkerhedsbestemmelse overholds, kan der være uberegnelige risici betinget af konstruktionen.

Uberegnelige risici kan minimeres, Near "Sikkerhedsanvisninger" og "Tiltænk't anvendelse" selv brugervejledningen følges og overholds.

• Risiko for tilskadekomst af fingre og hænder gennem værktøjet (savklinge) eller emnet, fx ved udskiftning af savklinge.
  Tilskadekomst på grund af emnedele, som slynges ud.
• Tilbagestød af emnet aller emnedele.
• Brud og udslyngning af savklingen.
• Fare på grund af strøm ved brug af ukorrekte etil-slutningskabler.
• Beröring af spændingsførende dele ved abnede elektriske komponenter.
• Høreskader ved længere varende arbejde.uden hørevaern.
• Emission af sundhedsfarligt trastov ved drift.udsgninq.

Desuden kan der vare ikke abenlyse uberegnelige risici på trods af alle trufne forholdsregler.

Sikkert arbejde

Ved ukorrekt brug kan træbearbejdningsmaskiner vare farlige. Nå elværktøjer anvendes, skal de grundlaeggende sikkerhedsforanstaltninger følges for at udelukke risici for ild, elektrisk stød og tilskadekomst af personer.

Læs og følg derfor følgende henisninger og din brancheforenings forskritter om ulykkesforebyggelse erler de i det pageldende land gældende sikkerheds-bestemmelser for igangsætning for at beskytte dig selv og andre mod mulige skader.

Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med saver.
Disse sikkerhedsanvisninger skal opbevares omhyggeligt.

• Undgå unormale kropsholdninger. Sørg for sikkert fodfæste og hold—hele tiden balancen.
  Vær opmaerksom. Hav kontrol over arbejdet. Pâbegynd arbejdet varsomt. Anvend ikke savern, hvis du er træt.
  Anvend egnet arbejdstoj:

• intet løstsiddende toj eller smykker (de kan gribes af bevægelige dele)
  skridsikkert skotoj

• et harnet til langt hare

Anvend personligt beskyttelsesudstyr:

• Horeværn (lydtryks niveauet på arbejdspladsen overstiger som regel 85 dB (A)
• Beskyttesesbriller
• Maske ved arbejde, hvor der udvikles stov

Anvend rundsaven kun pa

• faste

• jaevne
  skridsikre
  vibrationsfrie undergrunde.

• Hold arbejdsomrădet i ordin! Uorden kan resultere iulykker.
  Vær opmaerksom pa pavirkninger udefra:

Udsaet ikke saven for regn.
- Anvend/DDke saven i fugtige ellere omgivelser.
Sorg for god belysning.
- Anvend ici saven i nærheden af brændbare væsker eller luftarter.
- Træstøvet, som udvikles under brug, hæmmer det nødvendige overblik og er delvis sundhedsfarlig. Hvis saven ikke anwendes udendørs, skal de to sugestudser��e forbundet til et spånudsugningsanlæg (fx transportable små separatorer).

Lad saven aldrig vaere.udent tilsyn.
- Personer under 18 mAgressive betjene rundsaven. Undtaget erunge over 16 År i forbindelse med deres uddannelse under tilsyn.
- Hold andre personer borte.

Lad kein Andre personer, isaer børn,kommen i Kontakt med voerktojet ether kablet.

Hold dem borte fra arbejdsomrdet.

• Indtag en arbejdstilling, som alltid er på sider af savklingen.uden for skærineniveauaut.
• Start Först med at save, när savklingen har næt sit nødvendige omdrejningstal.

• Overbelast ikke saven! Du arbejder bedre ogmere sikkert i det angivne effektområde.

• Saven på kun anvendes med komplet og korrekt monterede beskyttesanordninger og intet på saver på ændres, som kan påvirke sikkerheden.

• Anvend ingen savklinger med revner uller nogle, hvis form har forandret sig.
• Anvend kun velslebne savklinger, da slove savklinger/DD, men ogsa belaster motoren.
• Anvend ingen savklinger af hurtigstål (HSS), da dette stål er hardt og skrøbeligt; der på kun anvendes værktøj iht. EN 847-1.

Brug af andet værktøj og tilbehør kan bringe dig i fare.

• Anvend den indbyggede klovekile. Den er blevet indstillet säledes på fabrikken, at dens afstand til savklingens tandkrans over bordet højst er 5 mm.
• Anvend/DD:ke saven til formal, som den/DD er beregnet til (se Tiltaenknt anvendelse).
• Anvend ved længdeskæring af smalle emner (afstand mellem savklinge og parallelanslag mindfulness end 120 mm) skydestokken (se Arbejdsanvisninger).
• Anvend en skydestok af træ til at trykke smalle emner mod parallelanslaget.

Skydestokke af tae kan kobes hos forhandleren.

• Anvend ingen defekte skydestokke.
• Savklingens øverste beskyttelsesskaerm skal altid anvendes.

Den skal indstilles säledes, at savklingens tandkrans er tildækket, bortset fra den del, der er nødvendig for bearbjdning af emnet.

• Sørg for, at afskärne stykker ikke gribes af savklingens tandkrans og slynges ud.
• Fjern ikke splinter, span og affald med hænderne fra savklingens fareområde.
• Det er ikke tilladt at anvende bevægelige notanordninger og notfærsevearktøj.
• Skåring af rundtømmer er ikke tilladt med de seriemæssige ilæggere. Anvend ved skåring af rundtømmer en speciel anordning, som sikrer emnet mod at fordreje på begge sider af savklingen.

• reparationsarbejde
• vedligeholdelses- og rengøringsarbejde
• afhjælpning af fejl (hertil hører øgså fjernelse af indeklemte splinter)
• transport of saven
  udskifting af savblad

• og nár saven forlades (også ved kortvarige afbrydelser)

• Plej saven omhyggeligt:

• Hold værktøjerne skarpe og rene for at kinne arbejde bedre ogmere sikkert.

• Følg vedligeholdeseforskrifterne og anvisningerne om udskiftning af værktøj.

• Hold handtagene tøre og frie for olie og fedt.

• Kontroller saven for eventuelle beskadigelser:

• Før fortsat brug af saven skal beskytt-elsesanordningerne kontrolleres grundigt for fejlfri og korrekt Funktion.

• Kontroller, om de bevægelige dele fungerer upåklageligt og ikke sidder fast eller om dele er beskadigede. Samtlige dele skal nære rigtigt monteret og opfylde alle betingelser for at sikre upåklagelig drift af saven.
• Beskadigede beskyttelsesanordninger og dele skal repareres ordentlich af et autoriseret vorksted aller udskiftes, safremt intet andet er angivet i brugervejledningen.

Fjern altid vaerktojsnogler!

Kontroller haver gang for saven taendes, om nogle og indstillingsværktj er fjernet.
- Opbevar ikke anvendte apparater på et短时间内, aflast sted.uden for børs rækkevidde.

Elektrisk sikkerhed

• Udforelse af tilslutningsledningen iht. IEC 60.245 (H 07 RN-F) med et tradtvaersnit på mindst

1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25m

• Sørg for beskyttelse mod elektrisk stød. Undgå kropskontakt med jord forbundne del.
• Anvend ikke kablet til andre formål end det tiltænkte. Beskyt kablet mod varme, olie og skarpe kanter. Anvend ikke kablet til at trække stikket ud af stikkontakten.
• Kontroller regelmaessigt savens kabel og lad en fagmand udskifte det i tilfælde af beskadigelser.
• Kontroller regelmæssigt forlængerkabler og udskift dem, hvis de er beskadigede.
• Anvend ingen defekte tilslutningsledninger.
• Anvend udendørs kun forlæŋgerkabler, der er godkende hertil og markeret på tilsvarende måde.
• Anvend ingen provisoriske eltilslutninger.
• Beskyttelsenordninger mä aldrig kortsluttes eller sættes ud af drift.

Eltilsutningen aller reparationer på savens elektriske deleskal udfores af en autorisert elektriker erler af en af vorekundeserviceafdelinger. De lokale forskritter - især hvad beskytttesforanstaltninger angar - skal overholdes.

Reparationer pa andre af savens dele skal udfores af producenten eller en af hans kundeserviceafdelinger.
Anvend kun originale reservedele, tilbehør og ekStraudstyr. Ved anvendelse af andre reservedele og andet tilbehør kan brugerenkommen i fare. For heraf resulterende skader overtager producenten intet ansvar.

Forberedelse til igangsætning

Følg anvisningerne i dette vegjledning for at opnå fejlfri Funktion af saven.

Folgende dele skal selv monteres:

Tvaer-og laengdeanslag, se s. 52 - 53

Igangsætning

• Opstil saven på et sted, der opfylder fölgende betingelser:

skridsikker
vibrationsfri
plan
- fri for farer med hensyn til at snuble
- tilstrækkelige lysforhold

• Kontroller før haver brug:

• tilslutningsledningerne for defekte steder (revner, snit e.l.)
  Anvend ingen defekte ledninger

• beskyttesesskaermen for ordentlig tilstand
• klovekilens indstilling (se Indstilling af klovekile)

savklingen for upaklagelig tilstand
om skydestokken er parat

• Anvend ingen savklinger med revner aller nogle, hvis form har forandret sig.
• Anvend ikke savblade af HSS-stål.
• Stil dig ved saven med sider til farezonen (savklinge) under savningen.
  Saenk beskyttelsesskaermen

under arbejdet pa emnet
- ved afbrydelser aller när saven forlades ned pa bordpladen.

Savklingens rotationsretning

Vær opmærksom på, at savklingens rotationsretning stemmer overens med rotationsretningen, der er angivet på beskyttelsesskærmen (9).

Nettilslutning

Sammenlign den på savens typeskilt angivne spænding, fx 230 V, med netspændingen, og slut saven til en tilsvarende og korrekt jord forbundet stikkontakt.

Vekselstrømsmotor: Anvend en beskyttelseskontakt, netspænding 230 V med fejlstrømsrelæ og sikring 10 A inert.

Anvend tilslutnings-ller forlaengerkabler iht. IEC 60.245 (H 07 RN-F) med et tradtvaersnit pa mindst

1,5 mm² ved en kabellaengde op til 25 m
2,5 mm² ved en kabellaengde over 25 m

Indkobling

Tryk på den grønne knap (I) på kontakten.

Ved strømsvigt kobler saven automatisk fra. Til genindkobling tryk først på den rode (0) og derefter på den gronnen (1) knap.

Frakobling

Tryk pā den röde knap (0) pā kontakten. Fig. 1

Motorværn

Motoren er udstyret med et beskyttesesrelæ og kobler automatisk fra ved overbelastning.

Den kan tændes igen after en afkølingsfase (5 - 10 min). Tryk hertil først på den rode (0) og derefter på den*Lille knap med den gennemsigtige afdækning (A) til venstre for kontakten. Tryk derefter på den gronne knap for at starte.

Valg af savklinge

Vær ved valg af savklinge opmærksom på, at der ikke anvendes slove eller beskadigede savklinger, og at klingens huldiameter er på 30 mm.

Savklingen, der seriemæssigt hörer med til leveringen, eigner sig til træ og de fleste kunststofmaterialer.

Til andre opgaver.findes der pa forresporgsel andre savklinger. Sporg din forhandler erer os.

Indstillinger på saven

Udskifting af savklinge (s. 70 - 72)

Træk netstikket ud for uddskiftning af savklingen.

• Anvend ikke savblade af HSS-stål.
• Anvend ingen savklinger med revner aller nogle, hvis form har forandret sig.
• Anvend kun velslebne savklinger.

Indstilling af klovekile

Klovekilen (13) er blevet indstillet på det rigtige mal på fabrikken.

Klovekilen er en vigtig beskyttelsesanordning, da den forhindrer tilbagestød af emnet.

For at sikre klovekilens Funktion, ma dens afstand til savklingens tandkrans over bordet højstænd 5 mm.

Indstilling af skæredybde

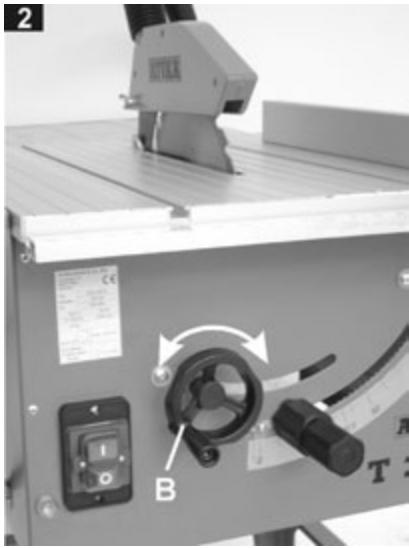

Skaeredybden kan ved hjaelp af handhjulet (A) indstilles trinlost fra 0 - 76 mm.

Indstil skaeredybden ca. 5 mm hojere end materieletykkelsen.

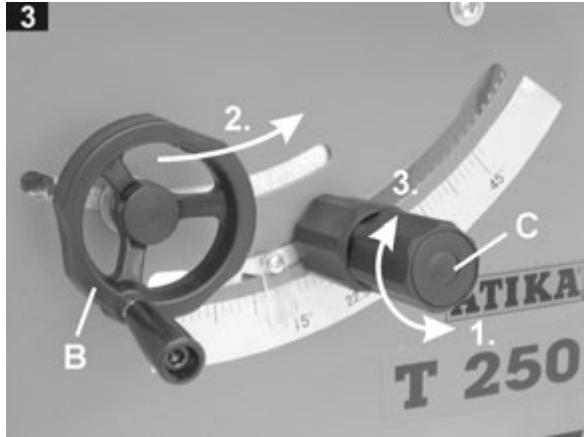

Indstilling af savklingens skærevinkel

När savklingen lober, mä indstillingen af vinklen ikke gennemføres. Motoren skal��e slukket.

Indstilling fra 0^ - 45^

1. Løsn klemskruen (A).
2. Drej handhjulet til den onskede vindel vises (0^ - 45^)
3. Hold handhjulet fast og spænd samtidigt klemmeskruen igen, for at fiksere den indstillede vinkel.

Montering og indstilling af tværanslaget

Tvaeranslaget, der horer med til leveringen, kan anvendessom tvaer- og geringsanslag.

Sorg for den rigtige indstilling af anslaget (se "Arbejdsanvisninger").

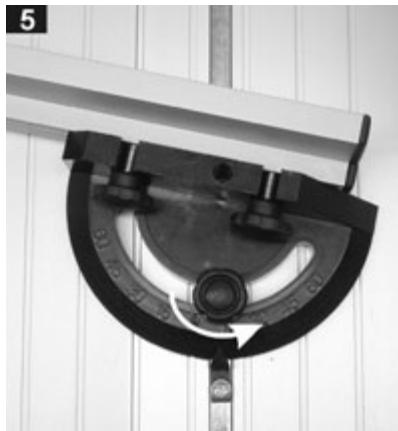

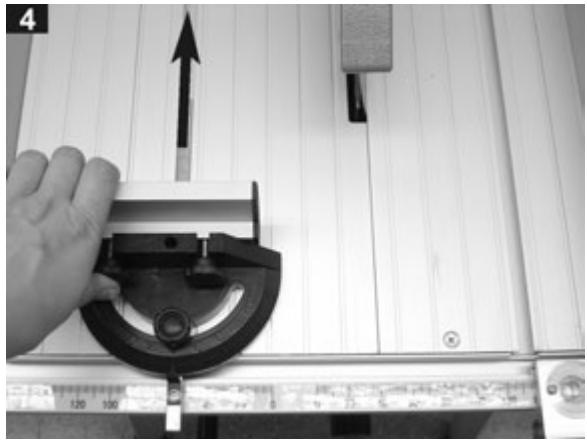

Placering af tværanslaget på savbordpladen Skub tværanslaget i en af de to noter på savbordpladen.

Vinkelindstilling Løs klemmeskruen på tværanslaget ved at dreje denen. Nu kan anslaget brin-gesi den onskedevinkelstilling. Spænd klemmeskruen igen.

Montering og indstilling af længdeanslaget

Sorg for den rigtige indstilling af anslaget (se "Arbejsanvisninger").

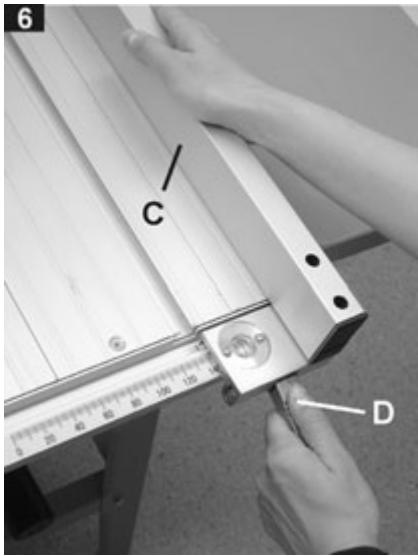

Placering af længdeanslaget på savbordpladen

1. Skub længdeanslaget (grep med integreret indstellingslip) i foringsprofilen på bordet.
2. Indstil det ønskedemål ved hjælp af indstillingsluppen.
3. Tryk anslagslineal ( C ) ned på bordpladen og fikser længdeanslaget, idet du trykker handtaget ( D ) ned.

För arbejdsstart skal følgende kontrolleres:

• Beskyttelsesskaerm, klovekile og savklinge o.k.?
• Savklinge skarp?
• Anslag klare til brug og skydestok parat?
  Arbejdsplads ryddet op?
• Saven pågressive tages i brug, før brugervejledningen er blevet læst, alle angivne anvisninger er blevet forstået og saven er blevet monteret som beskrevet!

• Stil dig.uden for farezonen.
• Laeg hænderne fladt med samlede fingre på emnet. Før herved emnet med handen kun til beskyttpsess-kærmens forskant.
  Fjern lose splinter, span e.l. aldrig med haenderne.

Følg under alle omstændigheder sikkerhedsanvisingerne pa s. 50 ff..

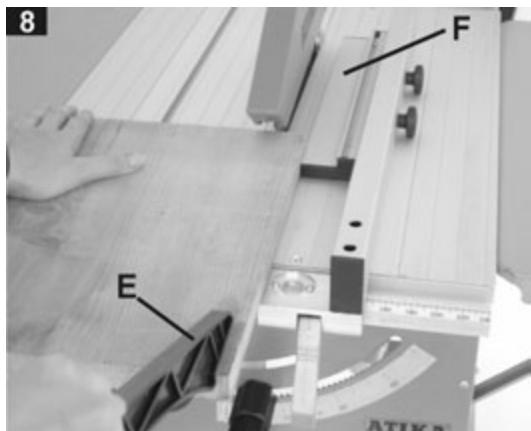

Skaering af smalle emner

(bredde mindre end 120mm )

Skub emnet frem med begge hænder og anvend skydestokken i savklingens område (E).

Anvend ved meget flade og smalle emner (brede 30~mm og mindre) anslagslinealens lave styreflade (F).

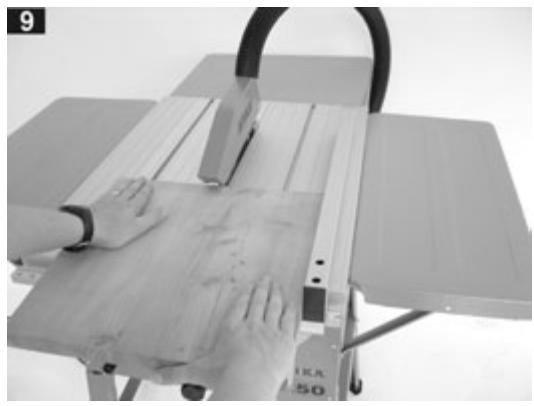

Skaering af brede emner

• Skub emnet med den flade.Hand og samlede fingre til skæring langs anslaget.

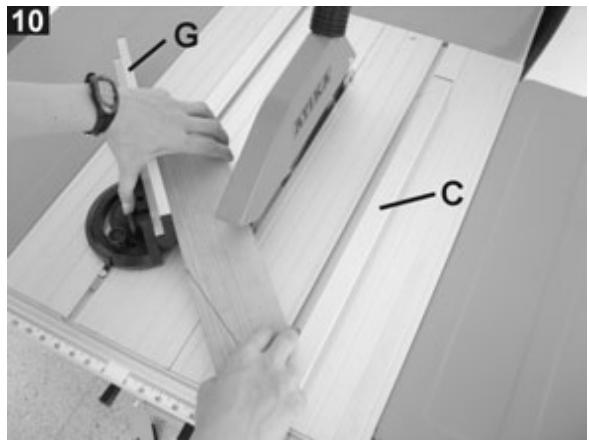

Tvaerskaering/geringsskkering

• Skub tvaeranslaget ind i en af styrerillerne i bordet.
• Indstil tværanslaget på den ønskede winkel og anbring sideskinnen (G).
• Forskyd længdeanslaget (C) til den ønskede position for at emnet kan lægges sikkert imod.
• Laeg emnet, som skal skæres, mod sideskinnen.
• Hold emnet godt fast og skub det med tværanslaget forbi savklingen. Anvend i givet fald skydestokken.

Vedligeholdelse og pleje

Før ethvert vedligeholdelsesarbejde skal netstikket tages ud.

Lagtag følgende for at opreholde savens Funktionsdygtighed:

• Rengør og smør regelmæssigt alle bevægelige dele med olie.

Anvend aldrig fert!

Anvend fx. symaskineolie, tyndtfynde hydraulikolie eller miljovenlig sprayolie.

Sorg for, at savklingen forbliver rust- og harpiksfri.
Fjern harpiksrester fra savbordpladen.
- Savklingen er en sliddel og bliver after længere eller hyppig brug sløv.

Før haver transport skal netstikket tages ud.

Herigennm undgäs tilskadekomst pa grund af savklingen.

Opbevaring

Træk netstikket ud.

• Opbevar ikke anvendte apparater på et短时间内, aflåst sted ut den for børs rækkevidde.
  Vær opmærksom på følgende forlændere opbevaring for at forlænde savens levetid og sikre nem betjening:

Gennemfor en grundig rengoring.
- Forsyn alle bevægelige dele med en miljøvenlig olie.

Anvend aldrig fert!

Garanti

Vi yder to árs garanti fra leveringen af saven fra forhandlerens lager og det for mangler, som er sket på grund af materiale- eller fabrikationsfejl.

For skader, der er sket på grund af ukyndig behandling eller utilstrækkelig emballage ved returnering af apparaterne eller ved tilssidesættelse af brugervjledningen, er garantikrav edulukkede.

Fejlbehaftede dele skal sendes porto-ller fragtfit til vores fabrik. Afgorelsen om gratis levering af reservationele er forbeholdt os.

Eventuelle garantiarbejder udfore's af og eller an af vore autoriserede serviceafdelinger. Vor udtrykke tiladelse er nødvendig, hvis afhjaelpningen af garantiskaden udfore's af et andet firma.

Garantien dækker ikke normal slitage af: savklinge, beskyttelsesskaerm, skydestok, bordindsats.

Vi yder kun garanti ved brug af originale reservedele.

AEndringer, der tjener den tekniske udvikling, forbeholds.

Mulige fejl

Fejl	Mulig ørsag	Afhjælpning
Saven starter ikke after ind-kobling eller kobler automatisk fra under tomgang	StrømsvigtForlængerkabel defektMotor eller kontakt defektSavklingen sidder fast	Udskiftning af sikringKontrol af kabel, anvend ikke defekte kablerKontrol eller reparation af motor eller kontakt af en autorisert elektriker, eller lad ham udskifte dem med originale res证据leAfhjælpning af ørsagen
Maskinen:går i stå under skæringen	Savklinge sløVFor stor fremføringMotorværnskontakt har udlost	Udskiftning af savklingeLad motoren afkøle og fortsæt arbejdet med lavere trykGenindkboling af motor after afkølingstid ("Motorværn", s. 52)
Emnet sidder fast unter fremføringen	Savklinge sløVLaṅnge- erller parallelanslaget er ikke parallett i forhold til savklingen, se s. 52 - 53	Hold emnet fast og sluk omgående for motoren Få derefter savklingen slebet eller udskiftetIndstil linealen på ny, se s. 52 - 53
Brandpletter på skærepunkterne	Savklingen egner sig ikke til opgaven eller er sløV	Få savklingen udskiftet eller slebet
Spanudgang tilstoppet	Ingen udsugning tilsluttetUdsugning for svag	Sluk for saven og fjern spånerne
Motor kører, savklingen drejer sig ikke	Kilerem for slap eller defekt	Henvend dig til et autoriseret kundeservice-værksted

Tekniske data

Modelbetegnelse	RTS 250 B (T 250)
Motoreffekt P1	1500 W (S6 - 40%)
Netspænding	230 V~
Netfrekvens	50 Hz
Savklingens omdrejningstal	5700 min-1
Netsikring	10 A inert
Savklinge i HARDmetal ∅ max.	254 mm
Savklinge i HARDmetal ∅ min.	245 mm
Savklingens tykkelse	1,6 mm
Skærebredde	2,4 mm
Tandantal	25
Klovekilens tykkelse	2 mm
Savklinge-moneringshul	30 mm
Arbejdshastighed (ved max. savklinge ∅)	75 m/s
Arbejdshøjde ved 90° (ved max. savklinge ∅)	ca. 0 - 76 mm
Arbejdshøjde ved 45° (ved max. savklinge ∅)	ca. 68 mm
Skrå indstilling (drejeområde)	0° - 45°
Bordstørrelse (med bordforløngelse/udvidelse i bredden)	910 x 945 mm
Bordhøjde (med stel)	810 mm
Bordforløngelse	320 x 440 mm
Bordudvidelse i bredden	550 x 250 mm
Vægt med stel	ca. 23 kg
Sugetilslutning på beskyttelsesskærm ∅	35 mm
Sugetilslutning ∅	35 mm

Til udsgnng kan der anvendes normale sma separatorer erller industriistovsugere.

Obsah

Montažpilarki 1-9

Dodáni 55

Hlukové hodnoty 55

Montering af savklingen sker i omvendt rækkefolge.

Bemærk savklingens drejeretning (se pil pa savklingen).

Monter til beskyttelse beskytttesafdækningen igen.

Pouzivejte ochranné rukavice.

Odstraţne šestihrannou matici a prifrubu listu pily. List pily stavnéte.

DK Savklingen skal stä i høste position.

Bemaerk de angivne mäl.
- Spænd møtrikken.

List pily musi byt umistén v nejvyssi pozici.

DK erklærer på eget ansvar, at produit,

som er omfattet af donne erklæring, overholder de relevante grundlaeggende sikkerheds- og sundhedskrav i EF-direktiv 98/37/EF samt kravene i andre EF-direktiver, der kan &,nde anvendelse. 89/336/EWG, 73/23/EWG.
