BRUGSANVISNING PROFI RW 1400-2 ATIKA

Løvsugeren, -blæseren, -kværnen Brugsanvisning – Sikkerhedsanvisninger – Reservedele

Anvend ikke apparatet, før De har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret apparatet som beskrevet.

Symboler i brugsanvisning

Bør opbevares til senere anvendelse.

L Indhold Samling Symboler på apparatet / i betjeningsvejledningen Leveringsomfang Formålsbestemt anvendelse Uberegnelige risici Sikkert arbejde Igangsætning Arbejde med løvsugeren Vedligeholdelse og pleje Mulige fejl Garanti Tekniske data Overensstemmelseserklæring Reservdeler

1 40 40 40 41 41 42 42 43 44 44 45 82 84

Truende fare eller farlig situation. Ignorering af disse henvisninger kan medføre kvæstelser eller materielle skader. Vigtige henvisninger til saglig korrekt håndtering. Ignorering af disse henvisninger kan medføre forstyrrelser. Brugerhenvisninger. Disse henvisninger hjælper Dem med at anvende alle funktioner optimalt. Montering, betjening og vedligeholdelse. Her forklares nøjagtigt, hvad De skal gøre.

Efter udpakning skal kartonens indhold kontrolleres med hensyn til

! fuldstændighed ! evt. transportskader Reklamationer skal omgående meddeles forhandleren, leverandøren eller producenten. Senere reklamationer anerkendes ikke. • • • •

Symboler på apparatet

1 formonteret apparatenhed 1 sugerør bagved 1 sugerør foran (delvist med hjul) 1 opsamlingssæk

Driftstider Vær venligst opmærksom på de landsspecifikke regler.

Før igangsæt-ning skal brugsanvisning og sikkerhedshenvisningerne læses og iagttages.

Formålsbestemt anvendelse

Før reparations-, vedligeholdelses- og rengøringsarbejde skal motoren slås fra og netstikket trækkes ud.

Løvsugeren, -blæseren, -kværnen egner sig kun til lette og tørre materialer såsom løv og haveaffald samt græs, små kviste og papirstykker. Sugning, blæsning og skæring af tunge materialer såsom metal, sten, grene, grankogler eller glasskår er ikke tilladt. På grund af risiko for legemsskader må apparatet aldrig anvendes i områder med sundhedsfarligt støv eller væsker eller som vådsuger. Det er ikke tilladt anvende apparatet til andre formål end sugning, blæsning og skæring. Løvsugeren, -blæseren, -kværnen er kun beregnet til privat brug. Som løvsugeren til private hus- og hobbyhave anses

Anvend øjenog høreværn.

Fare pga. vækslyngede dele ved løbende motor – hold uimplicerede personer, samt hus- og nyttedyr væk fra fareområdet.

Skal beskyttes mod fugtighed.

sådanne apparater, der ikke anvendes i offentlige anlæg, parker, på sportspladser samt til land- og skovbrug. Ethvert derudover gående brug gælder som ukorrekt anvendelse. For heraf resulterende skader overtager producenten intet ansvar - risikoen overtages ene og alene af brugeren. 40

Brugeren er ansvarlig over for tredjemænd i apparatets arbejdsområde. Børn og unge under 16 år eller personer, som ikke har læst brugsanvisningen, må ikke betjene apparatet. Børn må ikke komme i nærheden af apparatet. Anvend aldrig apparatet, mens uimplicerede personer er i nærheden. I tilfælde af ulykker er brugeren ansvarlig over for andre personer og deres ejendele. Apparat må aldrig være uden opsyn. Hold arbejdsområdet i orden! Uorden kan resultere i ulykker. Overbelast ikke apparatet! De arbejder bedre og mere sikkert i det angivne effektområde. Apparatet må kun anvendes med komplette og korrekt anbragte sikkerhedsindretninger og der må ikke ændres noget på apparatet, som kan påvirke sikkerheden. Apparatets værktøj eller dele må ikke ændres. Spul ikke apparatet med vand (farekilde elektrisk strøm). Apparatet må ikke stå ude i regn og der må ikke arbejdes i regnvejr. Opbevar det kun på et tørt sted uden for børns rækkevidde. Sluk for apparatet og træk netstikket ud af stikkontakten ved: − Reparationsarbejde − Vedligeholdelses- og rengøringsarbejde − Afhjælpning af fejl − Kontrol af tilslutningsledningerne, om disse er snoede eller beskadigede − Omstilling fra sugning til blæsning − Transport − Når apparatet forlades (også ved kortvarige afbrydelser) − Usædvanlige lyde og vibrationer Kontrol af apparatet for eventuelle beskadigelser: yderligere brug af apparatet skal − Før sikkerhedsindretningerne omhyggeligt kontrolleres med hensyn til deres upåklagelige og tiltænkte funktion. − Kontroller, om dele er beskadigede eller defekte. Samtlige dele skal være rigtigt monterede og alle betingelser være opfyldt for at sikre upåklagelig drift. − Beskadigede sikkerhedsindretninger og dele skal repareres eller udskiftes fagligt korrekt af et autoriseret værksted så vidt ikke angivet på anden måde i brugsanvisningen. − Beskadigede eller ikke læsbare sikkerhedsmærkater skal erstattes.

Uberegnelige risici Også ved formålsbestemt anvendelse kan der endnu bestå uberegnelige risici på trods af overholdelse af alle gældende sikkerhedsbestemmelser på grund af konstruktionen til anvendelsesformålet. Uberegnelige risici kan minimeres, når både "Sikkerhedshenvisninger" og "Formålsbestemt anvendelse samt driftsvejledningen iagttages. Hensyntagen og forsigtighed reducerer risikoen for personog materielle skader. Ignorering eller tilsidesættelse af sikkerhedsforanstaltninger kan resultere i tilskadekomst af bruger eller beskadigelse af materielle ting. Fare på grund af strøm ved anvendelse af ukorrekte eltilslutningskabler. Berøring af spændingsførende dele ved åbnede elektriske komponenter. Derudover kan der på trods af alle trufne forholdsregler bestå ikke tydelige uberegnelige risici.

Sikkert arbejde Læs og iagttag før igangsætning af dette produkt følgende henvisninger og Deres fagsammenslutnings forskrifter om ulykkesforebyggelse hhv. de gyldige sikkerhedsbestemmelser i det pågældende land for at beskytte Dem selv og andre mod eventuelle skader.

L L Giv sikkerhedshenvisningerne videre til alle personer, der arbejder med apparatet. Opbevar disse sikkerhedshenvisninger på et sikkert sted.

Gør Dem kendt med apparatet før brug ved hjælp af betjeningsvejledningen. Anvend apparatet ikke til formål, som det ikke er beregnet til (se "Formålsbestemt anvendelse" og "Arbejde med løvsugeren "). Sørg for en stabil kropsstilling og hold hele tiden balancen. Bøj dig ikke for langt frem. Vær forsigtig. Vær opmærksom på arbejdet. Påbegynd arbejdet varsomt. Anvend maskinen ikke: − når du er træt. − under påvirkning af narkotika, alkohol eller lægemidler, som kan have indflydelse på din dømmekraft. Bær underarbejdet − beskyttelsesbriller eller ansigtsskærm − arbejdshandsker − høreværn − skridsikkert fodtøj − lange bukser Anvend egnet arbejdstøj: − intet løstsiddende tøj eller smykker (de kan gribes af bevægelige dele)

Elektrisk sikkerhed Udførelse af tilslutningskablet i henhold til IEC 60245 (H 07 RN-F) med et åretværsnit på mindst − 3 x 1,5 mm² ved en kabellængde op til 25 m − 3 x 2,5 mm² ved en kabellængde over 25 m Længe tilslutningsledninge forårsager spændingsfald. Motoren opnår ikke mere sin maksimale effekt, maskinfunktionen reduceres.

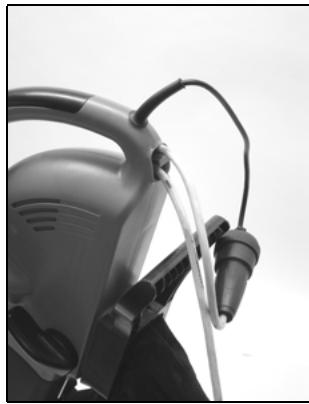

Tilslutningsledningens stikanordning skal være stænkvandsbeskyttet. Ved trækning af tilslutningskablerne skal De være opmærksom på, at disse ikke klemmes inde, bøjes, og at stikforbindelsen ikke bliver våd. Anvend ikke kablet til formål, som det ikke er beregnet til. Beskyt kablet mod varme, olie og skarpe kanter. Anvend kablet ikke til at trække stikket ud af stikkontakten. Kontroller forlængerledningen regelmæssigt og udskift i tilfælde af beskadigelser. Anvend ingen defekte tilslutningskabler. Anvend udendørs kun de hertil tilladte og tilsvarende markerede forlængerledninger. Anvend ingen provisoriske eltilslutninger. Sikkerhedsindretninger må aldrig forbikobles eller sættes ud af drift.

L Arbejde med løvsugeren

Ekstra SIKKERHEDSHENVISNINGER Kun personer over 16 år, som har læst og forstået brugsanvisningen, må betjene maskinen. Anvend beskyttelsesudstyret (beskyttelsesbriller/ ansigtsskærm, handsker) for at beskytte dig mod mulige kvæstelser. Ret suge-/blæserøret aldrig mod personer eller dyr. Blæs heller ikke genstande i retning af personer eller dyr. Andre personer skal overholde en sikkerhedsafstand på mindst 5 m. Pas på genstande, som hvirvles op eller flyver omkring. Herved er tilbagestødseffekten på grund af mure eller husvægge særdeles farlig. Kontroller arbejdsområdet før arbejdsstart, og vær under arbejdet opmærksom på fremmedlegemer (f.eks. sten). Anvend ikke apparatet med våde hænder eller i fugtigt vejr. Hold hænder og fødder borte fra det roterende vingehjul. Hold tilslutningsledningen altid bag apparatet. I modsat fald er der risiko for at snuble, glide eller falde. Fastgør tilslutningsledningen bag på apparatet.

Den elektriske tilslutning hhv. reparationer på apparatets elektriske dele må kun udføres af en autoriseret elektriker eller en af vore serviceafdelinger. Lokale forskrifter især i henseende til beskyttelsesforanstaltninger skal iagttages. Reparationer på apparatets andre dele skal lades udføre af producenten hhv. en af hans serviceafdelinger. Anvend kun originalreservedele. Gennem anvendelse af andre reservedele og andet tilbehør kan der opstå ulykker for brugeren. For heraf resulterende skader overtager producenten intet ansvar.

Igangsætning Kontroller, at apparatet er monteret komplet og efter reglementerne. Kontroller før hver brug: − Tilslutningskablerne med hensyn til defekte områder (revner, snit o.l.) Anvend ingen defekte kabler. − Eventuelle beskadigelser (se "Sikkert arbejde") − Om alle skruer er strammede. − hydraulikken for lækager

L Anvend aldrig apparatet − uden opsamlerpose, − hvis opsamlerposens lynlås er åben

L Løvsugeren fungerer kun, når renseklappen er lukket (sikkerhedsafbrydelse).

Sammenlign på apparatets mærkeplade den angivne spænding med netspændingen og tilslut apparatet til en tilsvarende og korrekte stikkontakt. Anvend forlængerledninger med tilstrækkeligt tværsnit. Anvend ingen defekte tilslutningskabler. Tilslut maskinen via et Fi-relæ (fejlstrømsrelæ) på 30 mA.

L Hvad må man suge og blæse?

JA Lette og tørre materialer, f.eks. tørt løv og haveaffald såsom græs, små kviste og papirstykker

NEJ Tunge materialer, som f.eks. metal, sten, grene, grankogler eller glasskår

Sikring: 10 A Sug eller blæs ingen brændende, eksplosive eller rygende genstande såsom cigaretter, tændstikker eller varm aske med apparatet. Sug eller blæs ingen væsker, især ikke brændbare væsker som f.eks. benzin. Anvend heller ikke apparatet i nærheden af sådanne stoffer. 42

Vedligeholdelse og pleje

Kontroller før igangsætningen, at opsamlerposen er monteret, ikke beskadiget eller slidt og at lynlåsen er lukket.

Træk netstikket ud før vedligeholdelses- og rengøringsarbejde.

Informationer om brug af apparatet som suger/kværn

Opbevar løvsugeren på et tørt sted uden for børns rækkevidde.

1. Stil omskifteren på suger/kværnpositionen. 2. Hold apparatet fast i håndtaget og hæng bæreremmen over skulderen. Indstil bæreremmen således, at apparatet bæres bekvemt og sikkert. 3. Tænd for apparatet. 4. Bevæg apparatet langsomt og jævnt over løvet, der skal opsuges. Pres ikke apparatet ned i løvet. 5. Sugeydelsen formindskes, når opsamlerposen er fuld. Sluk for apparatet og tag netstikket ud af stikkontakten. Åbn lynlåsen og tøm opsamlerposen. 6. Stil omskifteren på blæsning for at fjerne rester fra suge/blæserøret, når arbejdet er afsluttet.

I tilfælde af fejl kontakt producenten eller et autoriseret firma (se kundeservicelisten).

L Vær opmærksom på følgende for at opretholde løvsugerens funktionsdygtighed:

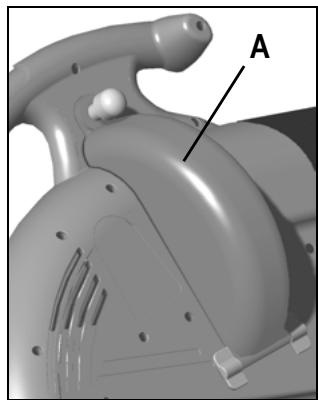

Rengøring af apparatet Rengør apparatet grundigt, når arbejdet er afsluttet. 1. Hold ventilationsåbningerne frie for støv. Rengør åbningerne med en lille børste. 2. Rengør suge-/blæserøret med en normal flaskerenser. 3. Åbn renseklappen A for at rengøre turbinen B.

L Omskifteren "Sugning/blæsning" må aldrig betjenes, når renseklappen er åben.

L Opsug løvet tidligt! – Det anbefales om muligt at opsuge løvet i tørt vejr og snarest muligt efter løvfald. Vådt løv udgør et problem. Ligedan løv, som allerede er begyndt at rådne, eller som opbevares i større bunker.

A B Informationer om brug af apparatet som blæser 1. Stil omskifteren på blæserpositionen. 2. Hold apparatet fast i håndtaget og hæng bæreremmen over skulderen. Indstil bæreremmen således, at apparatet bæres bekvemt og sikkert. 3. Tænd for apparatet. 4. Bevæg suge-/blæserøret svingende, langsomt og jævnt fra den ene side til den anden side et par centimeter over jorden.

4. Tør apparatet af med en blød, ren klud. Anvend hertil mildt sæbevand. Rengør ikke apparatet under rindende vand. med en højtryksrenser. med stærke rengøringsmidler, der indeholder syre, klor, benzin eller petroleum. 43

Rengøring af opsamlerposen Tøm opsamlerposen efter hver brug.

1. Ryst opsamlingsposen grundigt ud.

2. Vend indersiden ud for at børste opsamlerposens indre ren. 3. Vask opsamlerposen i hånden i tilfælde af kraftig tilsmudsning eller mindst én gang om året i mildt sæbevand.

L Hvis lynlåsen driller, gnid lynlåsens tænder ind med en tør sæbe. For din egen sikkerheds skyld bør du regelmæssigt kontrollere opsamlerposen for beskadigelser. Udskift omgående en beskadiget opsamlerpose.

Motoren starter ikke

⇒ Netspænding mangler (strømsvigt) ⇒ Tilslutningskablet er defekt

⇒ ⇒ Løvet indsuges ikke ordentligt (reduceret ⇒ sugeydelse) ⇒ ⇒ ⇒

⇒ Kontroller sikringen (10 A). ⇒ Udskift kablet eller få det efterset (elektriker) Anvend ingen defekte kabler Renseklappen er ikke lukket ⇒ Luk renseklappen (sikkerhedsafbrydelsen er aktiveret) ⇒ Kontakt producenten eller et Motor eller kontakt er defekt autoriseret firma til afhjælpning af problemet (se kundeservicelisten) Apparatet er tilstoppet eller blokeret ⇒ Rengør apparatets indre Opsamlerposen er for fuld ⇒ Tøm opsamlerposen Det indstillede omdrejningstal er for ⇒ Indstil et højere omdrejningstal lavt (kun ved løvsugere med trinløs indstillelig hastighedsregulering) Forlængerledningen er for lang eller ⇒ Forlængerledning med mindst 1,5 tværsnittet er for lille. Stikkontakten mm², og højest 25 m lang. Ved er for langt væk fra hovedlængere kabel tværsnit mindst 2,5 tilslutningen og tilslutningskablets mm². tværsnit er for lille.

Garanti • Vi yder to års garanti på kværnen fra og med leveringsdagen med hensyn til materiale- eller fabrikationsfejl. • Der kan i garantiperioden ikke gøres garantikrav gældende for skader, der måtte være opstået pga. usagkyndig behandling, utilstrækkelig indpakning i forbindelse med transport eller tilsidesættelse af betjeningsvejledningen. • Komponenter med fejl skal sendes til producenten, som også afgør, hvad der skal udføres gratis. Garantien omfatter arbejds- og materialeudgifter i forbindelse med udbedringen af den eventuelle fejl. • Garantien dækker ikke normal slitage af turbine og opsamlerpose. • Alle garantireparationer udføres af producenten, undtagen hvis vi udtrykkeligt giver et andet værksted besked på at udføre dem. • Garantien gælder kun, når der er benyttet originale reservedele.

• Alle kunststofdele er markeret for at garantere en rensorteret recycling. Kontakt producenten for at returnere ikke mere brugbare apparater til recycling. Producenten informerer om de aktuelle udgifter for recycling.

• Vi forbeholder os ret til tekniske ændringer.

Omdrejningstal n uden hastighedsregulering

Omdrejningstal n med hastighedsregulering

Blæse-luftstrøm (max. lufthastighed)

Sugeydelse (max. luftmængde)

Knækbeskyttelse Indvendig kabelforbindelse Tænd/sluk-kontakt

Kondensator Hovedafbryder Venstre kabinetdel (1) for løvsugeren uden hastighedsregulering Venstre kabinetdel (2) for løvsugeren med hastighedsregulering Sikkerhedsafbryder (1) Udløserplade Omskifter sugning/blæsning Sugerørsklemme

Låsering Hjul Hjulaksel Hastighedsregulator
