NÁVOD NA OBSLUHU PROFI RW 1400-2 ATIKA

Možné poruchy Závada

Nesmiete stroj sprevádzkovať, pokiaľ si neprečítate tento návod na obsluhu, nevezmete na vedomie všetky uvádzané pokyny a pokiaľ prístroj podľa popisu nezmontujete.

Symboly v návode na obsluhu

Návod si uschovajte pre prípad použitia v budúcnosti.

Montáž Symboly na prístroji / v návode na obsluhu Rozsah dodávky Doba prevádzky Použitie na stanovený účel Zvyškové riziká Bezpečná práca Uvedenie do činnosti Práca s vysávačom na lístie Údržba a ošetrenie Možné poruchy Technické údaje Záruka Prehlásenie o zhode Náhradné dielce

1 70 70 70 70 71 71 72 72 73 74 75 75 82 84

Hroziace nebezpečenstvo alebo nebezpečná situácia. Nerešpektovanie tohto pokynu môže mať za následok zranenia alebo hmotné škody. Dôležité pokyny pre primerané zaobchádzanie. Nerešpektovanie týchto pokynov môže viesť k poruchám. Pokyny pre užívateľa. Tieto pokyny Vám pomôžu optimálne využívať všetky funkcie prístroja. Montáž, obsluha a údržba. Tu Vám bude presne vysvetlené, čo musíte vykonať.

Po rozbalení prekontrolujte pri obsahu kartónovej krabice ! kompletnosť ! prípadné poškodenia spôsobené transportom Svoje sťažnosti oznámte obratom predajcovi, dodávateľovi príp. výrobcovi. Neskoršie reklamácie nebudú uznané. • • • •

Symboly na prístroji

1 predbežne zmontovaný prístrojový celok 1 sacia trubica - vzadu 1 sacia trubica -vpredu (čiastočne s kolesami) zberný vak

Doba prevádzky Rešpektujte, prosím, regionálne predpisy.

Použitie na stanovený účel Pred uvedením do činnosti si prečítajte a rešpektujte návod na obsluhu a bezpečnostné pokyny.

Vysávač, fukár, drvič lístia je vhodný len na ľahké a suché materiály, ako sú napr. lístie, záhradný odpad ako tráva, malé konáre a kúsky papiera. Nasávanie, rozfúkavanie a drvenie tvrdých materiálov ako sú napr. kov, kamene, konáre, jedľové šišky alebo rozbité sklo je výslovne vylúčené. Kvôli nebezpečenstvu fyzického ohrozenia nikdy nepoužívajte prístroj v oblastiach so zdraviu škodlivým prachmi a tekutinami alebo ako vysávač na mokré vysávanie. Iné použitie, ako je vysávanie a fúkanie, nie je povolené. Vysávač, fukár, drvič lístia je koncipovaný len na súkromné použitie primerane svojmu účelu použitia. Za prístroje na súkromné použitie v oblasti domácnosti a záhrady sú považované tie, ktoré nie sú používané na verejných priestranstvách, parkoch, športových areáloch, ako aj v poľnohospodárstve a lesnom hospodárstve. Každé použitie nad tento rámec je pokladané za použitie pre účel, ktorý nebol stanovený. Za škody z neho vyplývajúce výrobca neručí – riziko, ktoré z toho vyplýva znáša výlučne užívateľ.

Pred opravárenskými, údržbárskymi a čistiacimi prácami motor vypnite a sieťovú zástrčku vytiahnite. Noste ochranu očí a sluchu.

Nebezpečenstvo odlietavajúcich častí počas toho, ako motor beží – nezúčastnené osoby, ako aj domáce a hospodárska zvieratá držať vo vzdialenosti od oblasti ohrozenia.

Chráňte pred vlhkosťou.

Deti a mládež pod 16 rokov a osoby, ktoré nečítali návod na obsluhu, nesmú stroj obsluhovať. Deti držte ďalej od prístroja. Nikdy prístroj nepoužívajte, pokiaľ sú v blízkosti nezainteresované osoby. Užívateľ je zodpovedný za nehody s inými osobami alebo za nehody týkajúce sa ich majetku. Nikdy nenechávajte prístroj bez dozoru. Udržiavajte svoj pracovný priestor v poriadku! Neporiadok môže mať za následok nehody . Prístroj nepreťažujte! Vaša práca bude lepšia a bezpečnejšie v udávanej dobe prevádzky. Prístroj prevádzkujte len s kompletnými a správne nasadenými ochrannými pomôckami a nič, čo by mohlo ovplyvniť bezpečnosť prístroja, na ňom nemeňte. Prístroj príp. časti prístroja neprerábajte. Na prístroj nestriekajte vodu. (Zdroj nebezpečenstva zo strany elektrického prúdu). Nenechávajte prístroj stáť na daždi alebo nepracujte v daždi. Prístroj uskladňujte len na suchom mieste mimo dosahu detí. Prístroj vypnite a vytiahnite sieťovú zástrčku zo zásuvky pri: − opravárenských prácach − údržbársky a čistiacich prácach − odstraňovaní porúch elektrických prípojkových − preverovaní vedení, či sú tieto zamotané alebo poškodené − preprave − opustení prístroja (aj pri krátkych prerušeniach) − nezvyčajných zvukoch a vibráciách Na prístroji preverte prípadné poškodenia: − pred ďalším použitím prístroja musí byť dôkladne preverená bezchybná a účelová funkčnosť ochranných zariadení. − Preverte, či nie sú časti poškodené alebo chybné. Všetky časti musia byť správne namontované a všetky podmienky musia byť splnené, aby bola zabezpečená bezchybná prevádzka. − Poškodené ochranné zariadenia a ich častí musia byť odborne opravené alebo vymenené autorizovaným odborným servisom, pokiaľ nie je niečo iné uvedené v návode na použitie. alebo nečitateľné bezpečnostné − Poškodené nalepovacie štítky je treba nahradiť.

Zvyškové riziká Aj pri použití na stanovený účel môžu napriek dodržaniu všetkých náležitých bezpečnostných nariadení vzniknúť kvôli konštrukcii vymedzenej účelom použitia zvyškové riziká. Zvyškové riziká môžu byť minimalizované, keď budú rešpektované „bezpečnostné pokyny“ a „používanie na stanovený účel“, ako aj návod na obsluhu a to všetky dovedna. Ohľaduplnosť a obozretnosť znižujú riziko zranenia osôb a poruchy prístroja. Ignorované alebo prehliadané bezpečnostné opatrenia môžu viesť k zraneniam obsluhujúceho alebo ku škodám na majetku. Ohrozenie elektrickým prúdom pri používaní nepredpisových elektrických prípojkových vedení. Dotýkanie sa častí, ktoré sú pod napätím pri otvorených konštrukčných dielcoch. Ďalej je tu aj napriek všetkým opatreniam nebezpečenstvo skrytých zvyškových rizík.

Bezpečná práca Pred uvedením tohto výrobku do činnosti si prečítajte a vezmite na vedomie nasledovné pokyny a v danej krajine platné bezpečnostné nariadenia, aby ste chránili seba i ostatných pred možnými zraneniami. Bezpečnostné pokyny odovzdajte ďalej všetkým osobám, ktoré s prístrojom pracujú.

L L Dobre si tieto bezpečnostné pokyny uschovajte.

Pred použitím sa oboznámte s prístrojom pomocou návodu na obsluhu. Prístroj nepoužívajte na účely, na ktoré nie je určený (viď. „Použitie na stanovený účel“ a „Práca s vysávačom na lístie“). Dbajte na bezpečný postoj a stále udržujte rovnováhu. Nepredkláňajte sa. Buďte pozorní. Dávajte pozor na to, čo robíte. Do práce sa púšťajte s rozvahou. Nepoužívajte prístroj: − keď ste unavení, − pod vplyvom drog, alkoholu alebo liekov, ktoré môžu ovplyvniť Vašu schopnosť úsudku. Pri práci noste: − ochranné okuliare a ochranný štít − pracovné rukavice − ochrana sluchu − protišmykovú obuv − dlhé nohavice Noste vhodné pracovné oblečenie : − žiadne voľné oblečenie alebo šperky Človek obsluhujúci prístroj má v pracovnom priestore prístroja zodpovednosť voči tretím osobám.

Elektrická bezpečnosť Vyhotovenie elektrického prípojného vedenia podľa normy IEC 60245 (H 07 RN-F) s minimálnym priemerom žily ⇒ 3 x 1,5 mm² pri dĺžke kábla do 25 m ⇒ 3 x 2,5 mm² pri dĺžke kábla nad 25 m Dlhé a tenké prípojné vedenia spôsobujú pokles napätia. Motor nikdy viac nedosiahne svoj maximálny výkon, funkcia prístroja sa zredukuje. 71

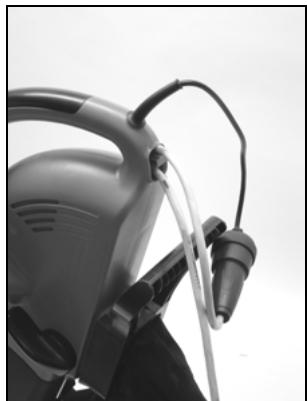

Zástrčka a zásuvkové spojenia na prípojných vedeniach musia byť z gumy, mäkkého PVC alebo iného termoplastického materiálu rovnakej mechanickej pevnosti alebo musia byť týmto materiálom potiahnuté. Zástrčkové zariadenie prípojkového vedenia musí byť chránené pred striekajúcou vodou . Pri kladení prípojného vedenia treba dávať pozor na to, aby tieto neboli zaseknuté, zalomené a zástrčkové spojenie nebolo mokré. Kábel nepoužívajte na účely, na ktoré nie je určený. Kábel chráňte pred vysokými teplotami, olejom a ostrými hranami. Kábel nepoužívajte na vytiahnutie zástrčky zo zásuvky. Pravidelne kontrolujte predlžovací kábel a ak je poškodený, vymeňte ho. Nepoužívajte žiadne chybné prípojné vedenie. Vonku používajte len na to určené a tomu zodpovedajúc označené predlžovacie káble. Nepoužívajte žiadne provizórne elektrické prípojky . Ochranné zariadenia nikdy nepremosťujte alebo nevyradzujte z prevádzky.

Práca s vysávačom na lístie doplnkové BEZPEČNOSTNÉ POKYNY Prístroj smú obsluhovať len osoby nad 16 rokov, ktoré čítali návod na obsluhu a porozumeli mu. Noste Vaše ochranné vybavenie (ochranné okuliare/ochranný štít, ochranné rukavice, ochranu sluchu, nešmykľavú obuv, dlhé nohavice), aby ste sa chránili pred možnými zraneniami. Nikdy nemierte sacou/fúkacou trubicou na osoby alebo zvieratá. Nefúkajte predmety tým smerom, kde stoja ľudia alebo zvieratá. Diváci musia dodržiavať minimálny odstup 5 m. Pozor na rozvírené a dookola lietajúce predmety. Obzvlášť nebezpečný je pri tom efekt spätného odrazu od múrov a stien domov. Pred začiatkom práce prekontrolujte pracovný priestor a počas práce dávajte pozor na cudzie telesá (napr. kamene). Neprevádzkujte prístroj mokrými rukami alebo za vlhkého počasia. Nevkladajte ruky a nohy do blízkosti rotujúceho lopatkového kolesa. Prípojkové vedenie odvádzajte vždy smerom dozadu za prístroj. Ináč hrozí nebezpečenstvo potknutia, pošmyknutia alebo pádu. Pripevnite prípojkové vedenie vzadu na prístroj.

Elektrickú prípojku príp. opravy na elektrických častiach prístroja má vykonávať autorizovaný odborník elektrikár alebo jedno z našich servisných zákazníckych miest. Je treba rešpektovať miestne predpisy, predovšetkým to, čo sa týka ochranných opatrení. Opravy na iných častiach prístroja majú byť vykonané výrobcom príp. jedným z našich servisných zákazníckych miest. Používajte len originálne náhradné dielce. Použitím iných náhradných dielcov môžu vzniknúť užívateľovi nehody. Za škody z tohoto vyplývajúce výrobca neručí.

Uvedenie do činnosti Uistite sa, že prístroj je kompletne a podľa predpisov zmontovaný. Pred každým použitím prekontrolujte: na prípojkovom vedení chybné miesta (trhliny, − zárezy a pod.) nepoužívajte žiadne chybné vedenie na prístroji prípadné poškodenia − (viď. Bezpečná práca) či sú všetky skrutkové spoje pevne dotiahnuté −

L Nikdy neprevádzkujte prístroj − bez zberného vaku, − s neuzatvoreným zipsom na zbernom vaku

L Vysávač na lístie funguje len vtedy, keď je uzavretý klapkový uzáver na čistenie (bezpečnostné vypnutie).

Čo všetko môžem vysávať a rozfúkavať? Pripojenie ku sieti

ÁNO Porovnajte napätie udávané na typovom štítku prístroja so sieťovým napätím a zapojte prístroj do vhodnej, predpisom zodpovedajúcej zásuvky. Používajte predlžovací kábel s dostatočným priemerom. Nepoužívajte žiadne chybné prípojkové vedenie. Prístroj zapojte cez ochranný vypínač chybného prúdu 30 mA .

ľahké a suché materiály napr. suché lístie, záhradný odpad ako je tráva, malé vetvičky a kúsky papierov

NiE ťažké materiály, ako sú napr. kov, kamene, konáre, jedľové šišky alebo rozbité sklo

Bezpečnostná elektrická poistka: 10 A 72

Pokyny k používaniu prístroja ako fukára

Prístrojom nenasávajte alebo nerozfukujte horľavé, výbušné alebo dymiace predmety ako sú cigarety, zápalky alebo horúci popol. Nenasávajte alebo nerozfukujte žiadne tekutiny, obzvlášť žiadne horľavé tekutiny ako je benzín. Rovnako tak nepoužívajte prístroj v blízkosti takýchto látok.

1. Nastavte prepínač do polohy fukára. 2. Prístroj držte pevne za rúčku a dajte si popruh na plece. Popruh si nastavte tak, aby bolo zaručené príjemné a bezpečné nosenie prístroja. 3. Prístroj zapnite. 4. Sacou/fúkacou trubicou pohybujte pomaly a rovnomerne zatáčajúc zo strany na stranu pár centimetrov nad zemou.

Obsluha zapnutie / vypnutie

Vysávač na lístie s reguláciou otáčok U tohto prevedenia je možné počet otáčok motora a tým aj sací a fúkací výkon regulovať. Počet otáčok môžete plynulo nastaviť od 3400 min –1 do 14000 min –1 .

Pred uvedením prístroja do činnosti sa ubezpečte, že je namontovaný zberný vak, že nie je poškodený alebo opotrebovaný a zips na ňom je zatiahnutý.

Pokyny k používaniu prístroja na vysávanie drvenie

1. Nastavte prepínač do polohy vysávanie – drvenie. 2. Prístroj držte pevne za rúčku a dajte si popruh na plece. Popruh si nastavte tak, aby bolo zaručené príjemné a bezpečné nosenie prístroja. 3. Prístroj zapnite. 4. Prístrojom pomaly a rovnomerne pohybujte nad nasávaným materiálom. Nezatláčajte prístroj do vnútra medzi listy. 5. Sací výkon sa zníži, ak je zberný vak plný. Vtedy prístroj vypnite a vytiahnite sieťovú zástrčku zo zásuvky. Otvorte zips a vyprázdnite zberný vak. 6. Po ukončení práce nastavte prepínač na fúkanie, aby sa odstránili zvyšky zo sacej/fúkacej trubice.

Pred údržbárskymi a čistiacimi prácami vytiahnite sieťovú zástrčku. Vysávač na lístie uskladňujte na suchom mieste mimo dosahu detí.

Pri prípadnom výskyte poruchy sa obráťte na výrobcu alebo na ním poverenú firmu (viď. súpis zákazníckych servisných služieb).

L Rešpektujte nasledovné, aby bola zachovaná funkčnosť vysávača na lístie. Čistenie prístroja Po ukončení práce dôkladne vyčistite prístroj.

L Skoré zberanie lístia! – Je rozumné, zbierať lístie, pokiaľ je to možné, za suchého počasia a čo najrýchlejšie ako je to možné po jeho opadaní. Mokré lístie predstavuje problém. Rovnako tak lístie, ktoré začalo hniť alebo je uložené na veľkej kope.

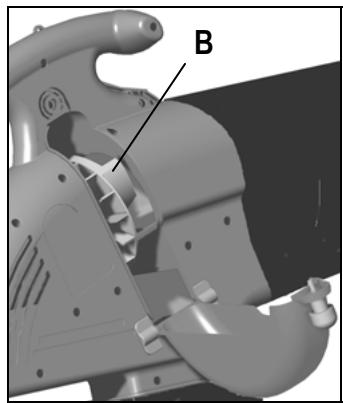

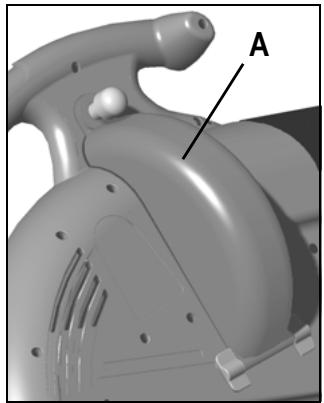

1. Udržiavajte vzduchové ventilačné štrbiny bez prachu. Štrbiny čistite pomocou malej kefky. 2. Saciu/fúkaciu trubicu čistite pomocou štandardnej bežne predávanej kefy na fľaše. 3. Otvorte čistiacu klapku A na čistenie turbíny drviča B.

L Nikdy sa nedotýkajte prepínača „nasávania / fúkania“ pri otvorenej čistiacej klapke. 73

Čistenie zberného vaku

B Zberný vak vyprázdnite po každom použití. 1. Zberný vak dobre vytraste. 2. Vnútornú stranu otočte smerom do vonka, aby bolo možné zberný vak vykefovať. 3. Pri silnom zašpinení alebo minimálne raz do roka zberný vak ručne operte v jemnom mydlovom roztoku.

L Pri ťažkom chode zipsu namažte zuby na zipse suchým mydlom. 4. Prístroj vytrite pomocou mäkkej, čistej handry. Používajte k tomu jemný mydlový roztok. Prístroj nečistite pod tečúcou vodou. vysokotlakovým čističom. silnými čistiacimi prostriedkami obsahujúcimi, kyselinu, chlór, benzín a petrolej.

Kvôli Vašej vlastnej bezpečnosti kontrolujte pravidelne zberný vak, či nie je poškodený. Poškodený zberný vak bezpodmienečne vymeňte.

Možné poruchy problém

⇒ chýba sieťové napätie (výpadok prúdu) ⇒ prekontrolujte bezpečnostnú elektrickú poistku (10 A) ⇒ chybný prípojkový kábel ⇒ vymeňte kábel príp. nechajte skontrolovať (elektrikár - odborník) chybné káble viac nepoužívajte ⇒ nie je uzatvorená čistiaca klapka ( je ⇒ uzatvorte čistiacu klapku spustené bezpečnostné odstavenie) ⇒ Motor alebo spínač sú chybné ⇒ z dôvodu odstránenia problému sa obráťte na výrobcu alebo na ním autorizovanú firmu (viď. súpis zákazníckych servisných služieb) Nasávaný materiál nie je správne ⇒ prístroj je upchatý príp. blokovaný ⇒ prístroj zvnútra vyčistite pohlcovaný (znížený sací výkon) ⇒ zberný vak je príliš plný ⇒ vyprázdnite zberný vak ⇒ nastavený počet otáčok je príliš nízky ⇒ nastavte vyšší počet otáčok (len pri vysávačoch na lístie s plynulo nastaviteľnou reguláciou počtu otáčok) ⇒ prípojkové vedenie je príliš dlhé alebo ⇒ prípojkové vedenie minimálne 1,5 mm², je príliš malý priemer. maximálne 25 m dlhé. Pri dlhšom kábli priemer minimálne 2,5 mm². ⇒ Zásuvka je umiestnená príliš ďaleko od hlavnej prípojky a priemer prípojkového vedenia je príliš malý. Motor nebeží

bez regulácie počtu otáčok Počet otáčok n

s reguláciou počtu otáčok Prúd vyfúkavaného vzduchu

(max. rýchlosť vzduchu) Sací výkon

(max. množstvo vzduchu) Prenos vibrácií do rukoväte

(podľa EN 1033/DIN 45675) Zberný vak (objem)

(podľa 2000/14/ES) Hladina akustického výkonu LWA

nameraná hladina akustického výkonu 102 dB (A) zaručená hladina akustického výkonu 103 dB (A)

Záruka • Preberáme 2 roky záruku od dodávky prístroja zo skladu obchodníka, a síce za nedostatky, ktoré sa vyskytli v dôsledku materiálových alebo výrobných chýb. • Na škody spôsobené neodborným zaobchádzaním alebo nedostatočným zabalením pri spiatočnej preprave prístroja príp. v dôsledku nedodržania návodu na obsluhu sú nároky na záruku vylúčené. • Chybné časti je treba zaslať nášmu závodu ako zásielku, ktorá je oslobodená od poštovného a bez prepravných nákladov. Rozhodnutie o bezplatnom zaslaní náhradnej dodávky prináleží nám. • Záruka sa nevzťahuje na bežné opotrebenie turbíny drviča a zberného vaku. • Práce, ktoré sa vyskytnú v súvislosti so zárukou, vykonáme my. Odstránenie porúch inou firmou si vyžaduje výslovný súhlas z našej strany. • Záruku poskytneme len pri použití originálnych náhradných dielcov. • Vyhradzujeme si právo na zmeny, ktoré slúžia na technický rozvoj. • Na separovanú recykláciu sú vhodné všetky plastové časti. Aby ste mohli vrátiť už viac nepoužiteľné prístroje pomocou recyklácie späť do obehu, spojte sa s výrobcom. Výrobca Vám vyčísli aktuálne náklady na recykláciu.

popisu Náhradné dielce zisťujte podľa súpisu náhradných dielcov alebo podľa nákresu.

spínač kondenzátor hlavný spínač ľavá polovica krytu (1) vysávača na lístie bez regulácie počtu otáčok
