MANUALE UTENTE PROFI RW 1400-2 ATIKA

Aspiratrice, Soffiatrice, Trinciatrice di fogliame Istruzioni per l’uso – Indicazioni per la sicurezza – Pezzi di ricambio

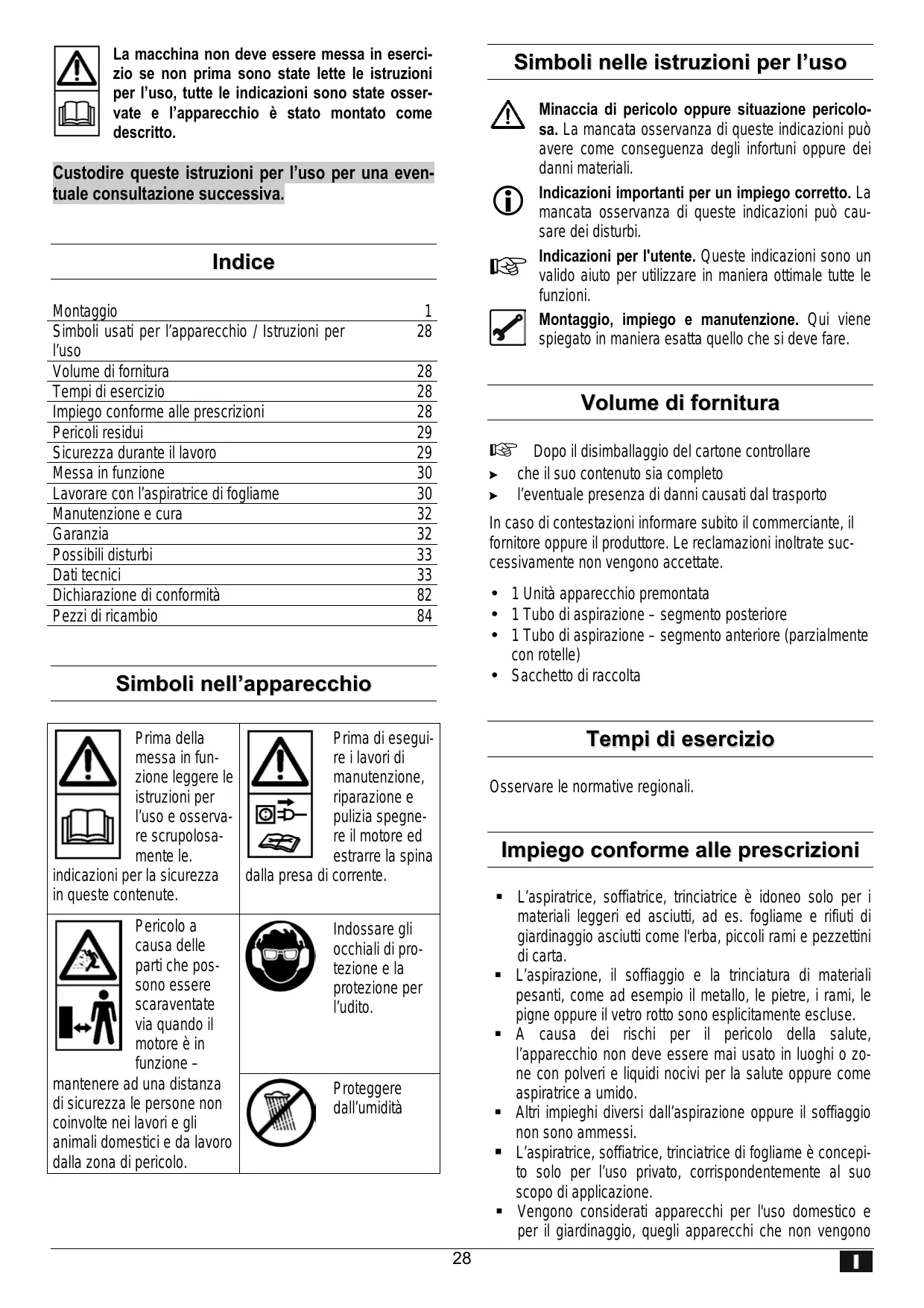

La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le indicazioni sono state osservate e l’apparecchio è stato montato come descritto.

Simboli nelle istruzioni per l’uso

Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.

L Indice Montaggio Simboli usati per l’apparecchio / Istruzioni per l’uso Volume di fornitura Tempi di esercizio Impiego conforme alle prescrizioni Pericoli residui Sicurezza durante il lavoro Messa in funzione Lavorare con l’aspiratrice di fogliame Manutenzione e cura Garanzia Possibili disturbi Dati tecnici Dichiarazione di conformità Pezzi di ricambio

1 28 28 28 28 29 29 30 30 32 32 33 33 82 84

Dopo il disimballaggio del cartone controllare ! che il suo contenuto sia completo ! l’eventuale presenza di danni causati dal trasporto In caso di contestazioni informare subito il commerciante, il fornitore oppure il produttore. Le reclamazioni inoltrate successivamente non vengono accettate. • 1 Unità apparecchio premontata • 1 Tubo di aspirazione – segmento posteriore • 1 Tubo di aspirazione – segmento anteriore (parzialmente con rotelle) • Sacchetto di raccolta

Simboli nell’apparecchio

Prima della Prima di eseguimessa in funre i lavori di zione leggere le manutenzione, istruzioni per riparazione e l’uso e osservapulizia spegnere scrupolosare il motore ed mente le. estrarre la spina indicazioni per la sicurezza dalla presa di corrente. in queste contenute. Pericolo a causa delle parti che possono essere scaraventate via quando il motore è in funzione – mantenere ad una distanza di sicurezza le persone non coinvolte nei lavori e gli animali domestici e da lavoro dalla zona di pericolo.

Minaccia di pericolo oppure situazione pericolosa. La mancata osservanza di queste indicazioni può avere come conseguenza degli infortuni oppure dei danni materiali. Indicazioni importanti per un impiego corretto. La mancata osservanza di queste indicazioni può causare dei disturbi. Indicazioni per l'utente. Queste indicazioni sono un valido aiuto per utilizzare in maniera ottimale tutte le funzioni. Montaggio, impiego e manutenzione. Qui viene spiegato in maniera esatta quello che si deve fare.

Osservare le normative regionali.

Impiego conforme alle prescrizioni L’aspiratrice, soffiatrice, trinciatrice è idoneo solo per i materiali leggeri ed asciutti, ad es. fogliame e rifiuti di giardinaggio asciutti come l'erba, piccoli rami e pezzettini di carta. L’aspirazione, il soffiaggio e la trinciatura di materiali pesanti, come ad esempio il metallo, le pietre, i rami, le pigne oppure il vetro rotto sono esplicitamente escluse. A causa dei rischi per il pericolo della salute, l’apparecchio non deve essere mai usato in luoghi o zone con polveri e liquidi nocivi per la salute oppure come aspiratrice a umido. Altri impieghi diversi dall’aspirazione oppure il soffiaggio non sono ammessi. L’aspiratrice, soffiatrice, trinciatrice di fogliame è concepito solo per l’uso privato, corrispondentemente al suo scopo di applicazione. Vengono considerati apparecchi per l'uso domestico e per il giardinaggio, quegli apparecchi che non vengono

Indossare gli occhiali di protezione e la protezione per l’udito.

Proteggere dall’umidità

usati negli impianti pubblici, parchi, impianti sportivi così come nel settore agricolo e forestale. Qualsiasi altro tipo di impiego differente da quello previsto viene considerato come non conforme alle prescrizioni. Per eventuali danni risultanti da un impiego diverso da quello prescritto, il produttore non si assume nessuna responsabilità - in questi casi il rischio è solo a carico dell'utente.

Pericoli residui Anche con un impiego conforme alle prescrizioni e l'osservanza di tutte le normative di sicurezza valide, possono tuttavia sussistere dei pericoli residui intrinseci dovuti al tipo di costruzione (necessaria per lo scopo di applicazione) della macchina. Questi rischi di pericolo residuo possono tuttavia essere minimizzati, se vengono osservate tutte le ”indicazioni di sicurezza” le ”prescrizioni per l'impiego” e le “istruzioni per l'uso”. Un particolare riguardo e cautela riducono il rischio di lesioni per le persone e danni materiali. Le misure di sicurezza ignorate o non prese in considerazione per distrazione, possono causare, durante l’impiego dell’apparecchio, delle lesioni oppure dei danni materiali. Se non vengono utilizzati i conduttori dell'allacciamento elettrico prescritti sussiste il pericolo causato dalla corrente. Contatto con componenti sotto tensione quando le parti elettriche sono aperte. Tuttavia, nonostante l'attuazione di tutti i provvedimenti possono sussistere dei pericoli residui non evidenti.

Sicurezza durante il lavoro Prima della messa in funzione di questo prodotto leggere ed osservare le seguenti indicazioni e le normative di sicurezza valide nel rispettivo Paese, in maniera tale da proteggere gli altri e se stessi da possibili infortuni.

L L Dare le indicazioni per la sicurezza anche alle altre persone che lavorano con la macchina. Custodire queste indicazioni per la sicurezza accuratamente per una ulteriore consultazione.

Prima dell'impiego familiarizzare con l'apparecchio mediante l'aiuto delle istruzioni per l'uso. Non utilizzare l'apparecchio per scopi diversi da quelli previsti (vedere: “Impiego conforme alle prescrizioni e “Lavorare con l’aspiratrice di fogliame”). Provvedere ad una posizione sicura e mantenere sempre l'equilibrio. Non inchinarsi.

Durante il lavoro con l'apparecchio prestare sempre molta attenzione. Fare attenzione a quello che momentaneamente si sta facendo. Lavorare sempre con molta cautela. Non usare l'apparecchio: − Quando si è stanchi. − Se si è sotto l’effetto di stupefacenti, alcol oppure farmaci, i quali possono influenzare le capacità di intendere e di volere. Durante il lavoro, indossare: − gli occhiali o la visiera di protezione − i guanti da lavoro − la protezione per l’udito − scarpe antisdrucciolevoli − pantaloni lunghi Indossare indumenti di lavoro adatti: − non indossare indumenti troppo larghi oppure gioielli o bigiotteria L’operatore è responsabile, nel campo di lavoro dell’apparecchio, nei confronti di terzi. I bambini e le persone di età inferiore ai 16 anni, i quali non hanno letto le istruzioni per l’uso, non devono utilizzare l’apparecchio. Mantenere i bambini lontano dall’apparecchio. Non usare mai l'apparecchio quando nelle immediate vicinanze ci sono delle persone estranee ai lavori. L'utente è responsabile per eventuali incidenti con altre persone oppure per i loro beni materiali. Non lasciare mai l'apparecchio senza sorveglianza. Mantenere la propria zona di lavoro sempre in ordine! Il disordine può causare degli incidenti. Non sovraccaricare l'apparecchio! Si lavora meglio e più sicuri nel campo di potenza prestabilito. Azionare l'apparecchio solo se i dispositivi di sicurezza sono montati correttamente e completamente, non modificare nell'apparecchio niente di tutto quello che potrebbe compromettere la sicurezza. Non modificare l'apparecchio oppure parti dell'apparecchio stesso. Non spruzzare l'apparecchio con acqua. (fonte di pericolo: corrente elettrica). Non lasciare l'apparecchio esposto alla pioggia oppure non lavorare con la pioggia. Custodire l'apparecchio solo in un luogo asciutto fuori dalla portata dei bambini. Disinserire l’apparecchio ed estrarre la spina di corrente dalla presa quando vengono eseguiti i seguenti lavori: − Lavori di riparazione − Lavori di manutenzione e pulizia − Rimozione di disturbi − Controllo dei conduttori di allacciamento, per verificare se questi sono attorcigliati oppure danneggiati. − Trasporto − Quando si abbandona l'apparecchio (anche per le brevi interruzioni) − Rumori e vibrazioni inconsuete. Controllare l’apparecchio per eventuali danneggiamenti: Prima di rimettere l’apparecchio in funzione controllare accuratamente i dispositivi di sicurezza per il loro perfetto funzionamento conformemente alle prescrizioni.

Controllare se qualche componente e danneggiato oppure difettoso. Per garantire un esercizio sicuro e perfetto, tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte. I dispositivi di sicurezza e i componenti danneggiati devono essere riparati oppure sostituiti a regola d'arte da una officina specializzata e autorizzata, se nelle istruzioni per l'uso non viene indicato diversamente. Le etichette adesive con le indicazioni per la sicurezza danneggiate o illeggibili devono essere sostituite.

Messa in funzione Assicurarsi, che l'apparecchio sia stato montato completamente e conformemente alle prescrizioni. Tutte le volte che si usa l'apparecchio, controllare prima: − I cavi di allacciamento per eventuali punti difettosi (fessurazioni, tagli oppure simili) Non utilizzare nessun cavo di allacciamento difettoso − L’apparecchio per eventuali danneggiamenti (vedere “Sicurezza durante il lavoro”) − Se tutti i collegamenti a vite sono stretti saldamente

Sicurezza elettrica Esecuzione della linea di allacciamento secondo EC 60245 (H 07 RN-F) con una sezione del conduttore di almeno: ⇒ 3 x 1,5 mm² con una lunghezza del cavo fino a 25 m ⇒ 3 x 2,5 mm² con una lunghezza del cavo di oltre 25 m I cavi di allacciamento lunghi e sottili producono una caduta di tensione. Il motore non raggiunge più la sua massima potenza e la funzione dell'apparecchio viene ridotta. Le spine e le prese di accoppiamento dei cavi di allacciamento devono essere di gomma, PVC morbido oppure altri materiali termoplastici che presentano la stessa resistenza meccanica, oppure rivestiti con questo materiale. La presa a innesto del cavo di allacciamento deve essere protetta contro gli spruzzi d'acqua. Per la posa dei cavi di allacciamento osservare, che questi non vengano schiacciati, piegati e che la presa a innesto non si bagni. Non utilizzare il cavo per scopi per i quali esso non è previsto. Proteggere il cavo dal caldo, dall'olio e dagli spigoli vivi. Per estrarre la spina dalla presa non tirarla dal cavo. Controllare ad intervalli regolari i cavi di prolunga e sostituirli se questi sono danneggiati. Non utilizzare nessun cavo di allacciamento difettoso. Per il lavoro all'aperto, utilizzare solo un cavo di prolunga approvato per questo scopo e corrispondentemente contrassegnato. Non usare allacciamenti elettrici provvisori. Non cavallottare (escludere) mai i dispositivi di protezione oppure non metterli mai fuori servizio.

L Allacciamento alla rete

Confrontare il valore della tensione riportato sulla targhetta dell'apparecchio con il valore della tensione di rete e collegare l'apparecchio nella corrispondente presa in modo conforme alle disposizioni. Utilizzare cavi di prolunga con una sezione sufficiente Non utilizzare nessun cavo di allacciamento difettoso. Collegare l'apparecchio mediante un interruttore di protezione (interruttore automatico per correnti di guasto) 30 mA.

L Protezione: 10 A Lavoro con l'aspiratrice di fogliame INDICAZIONI PER LA SICUREZZA supplementari L'apparecchio può essere usato solo da persone con un'età maggiore di 16 anni, le quali hanno letto e compreso le istruzioni per l'uso. Indossare l'equipaggiamento di protezione (occhiali/visiera di protezione, guanti da lavoro, protezione per l'udito, scarpe antisdrucciolevoli, pantaloni lunghi), in maniera tale da proteggersi da possibili lesioni. Non orientare mai il tubo di aspirazione/soffiaggio verso le persone oppure gli animali. Non soffiare oggetti in direzioni dove si trovano persone oppure animali. Le persone che osservano il lavoro devono stare ad una distanza minima di 5 m. Fare attenzione con gli oggetti sollevati (in vortice) e volanti tutt’intorno. Particolarmente pericoloso è l'effetto di contraccolpo nelle mura oppure nelle pareti della casa. Prima di iniziare il lavoro, controllare la zona dove si vuole lavorare e fare attenzione, durante il lavoro, ai corpi estranei (ad es. le pietre). Non usare l'apparecchio quando si hanno le mani bagnate oppure con un tempo atmosferico umido. Non avvicinare la mani oppure i piedi in prossimità della ruota a pale rotante.

L'allacciamento elettrico oppure le riparazioni dei componenti dell'apparecchio devono essere eseguiti da un elettrotecnico specializzato ed autorizzato oppure da uno dei nostri servizi per l'assistenza clienti. Osservare le normative locali ed in particolare quelle relative alle misure di protezione. Le riparazioni su altre parti dell'apparecchio devono essere eseguite dal produttore oppure da uno dei suoi servizi per l'assistenza clienti. Usare solo pezzi di ricambio originali. L'impiego di altri pezzi di ricambio possono causare degli incidenti per l'utente. Il produttore esclude qualsiasi responsabilità per i danni causati dall'impiego di altri pezzi di ricambio non originali. 30

Indicazioni per l'impiego come apparecchio di aspirazione/ trinciatura

Posizionare il cavo di allacciamento sempre verso dietro rispetto all’apparecchio. Altrimenti sussiste il pericolo di inciampare, scivolare oppure cadere. Fissare il cavo di allacciamento sul lato posteriore dell'apparecchio.

1. Mettere il commutatore nella posizione di aspirazione/trinciatura. 2. Mantenere fermo l'apparecchio dal manico e mettere la cinghia sulla spalla. Regolare la cinghia in maniera tale da garantire una posizione dell'apparecchio gradevole e sicura. 3. Inserire l'apparecchio. 4. Muovere l'apparecchio, sul materiale da aspirare, in modo uniforme e lentamente. Non premere l'apparecchio nel fogliame. 5. Se il sacchetto di raccolta è pieno, la potenza di aspirazione si riduce. Disinserire l’apparecchio ed estrarre la spina di corrente dalla presa. Aprire la cerniera lampo e svuotare il sacchetto di raccolta. 6. Quando il lavoro è stato concluso, mettere il commutatore su soffiaggio in maniera tale da rimuovere i resti dal tubo di aspirazione/soffiaggio.

Non usare mai l’apparecchio: − senza sacchetto raccoglitore, − con la cerniera lampo del sacchetto raccoglitore aperta.

L L'aspiratrice di fogliame funziona solo, se il portellino per la pulizia è chiuso (disinserimento di sicurezza).

L Raccolta tempestiva del fogliame! – È consigliabile raccogliere il fogliame possibilmente con delle condizioni atmosferiche asciutte e più in fretta possibile, subito dopo la caduta del fogliame stesso. Il fogliame umido rappresenta un problema. Anche il fogliame che ha iniziato a decomporsi oppure depositato a grandi ammassi rappresenta un problema.

Che cosa si può aspirare e soffiare ?

SI Materiali leggeri ed asciutti, ad es. fogliame e rifiuti di giardinaggio asciutti come l'erba, ramoscelli e pezzettini di carta. NO Materiali pesanti, come ad esempio il metallo, le pietre, i rami, le pigne oppure i frantumi di vetro.

Indicazioni per l'impiego come apparecchio di soffiaggio 1. Mettere il commutatore nella posizione di soffiaggio. 2. Mantenere fermo l'apparecchio dal manico e mettere la cinghia sulla spalla. Regolare la cinghia in maniera tale da garantire una posizione dell'apparecchio gradevole e sicura. 3. Inserire l'apparecchio. 4. Muovere il tubo di aspirazione/soffiaggio, lentamente ed uniformemente ad una distanza di un paio di centimetri dal suolo, e da un lato verso l'altro.

Non aspirare oppure soffiare con l'apparecchio oggetti ardenti, esplosivi oppure fumanti come ad es. le sigarette, i fiammiferi oppure la cenere calda. Non aspirare o soffiare nessun liquido, particolarmente quelli infiammabili come la benzina. Non usare mai l'apparecchio in prossimità di simili sostanze.

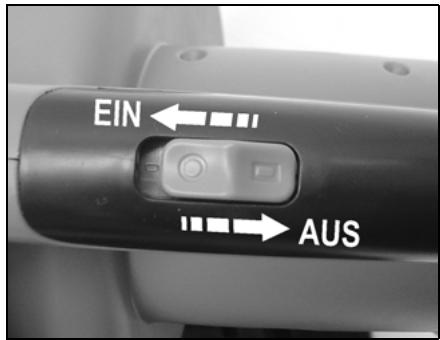

Impiego Inserimento / Disinserimento

Aspiratrice di fogliame con regolazione del numero di giri Questa versione consente di regolare il numero di giri del motore e quindi la potenza di aspirazione e di soffiaggio. Il numero di giri può essere regolato in modo continuo da 3400 min –1 a 14000 min –1 .

Prima della messa in funzione assicurarsi, che il sacchetto di raccolta sia montato, che non sia danneggiato oppure consumato e che la cerniera lampo sia chiusa. 31

Pulitura del sacchetto di raccolta

Dopo ogni impiego svuotare il sacchetto di raccolta.

1. Scuotere bene il sacchetto di raccolta.

Prima di eseguire i lavori di manutenzione e pulizia estrarre la spina di corrente.

2. Girare la parte interna del sacchetto di raccolta verso l'esterno e spazzolarlo. 3. Se il sacchetto di raccolta è particolarmente sporco, oppure almeno una volta l'anno, lavare a mano il sacchetto con dell'acqua saponata non aggressiva.

Custodire l'apparecchio solo in un luogo asciutto fuori dalla portata dei bambini.

L Se la cerniera lampo scorre con difficoltà, passare sui denti della cerniera del sapone asciutto.

In caso di disturbi dell'apparecchio, rivolgersi al produttore oppure ad un'azienda da lui autorizzata ( vedere la lista dei servizi di assistenza clienti).

Per motivi di sicurezza, controllare regolarmente il sacchetto di raccolta per eventuali danneggiamenti. Sostituire subito un eventuale sacchetto di raccolta danneggiato.

L Per mantenere efficiente la funzionalità dell'aspiratrice di fogliame, osservare quanto segue.

Pulitura dell'apparecchio

• L'apparecchio è da noi garantito per 2 anni, a partire dalla fornitura dell'apparecchio dal magazzino del commerciante, la garanzia copre eventuali difetti che sono insorti a causa di errori del materiale oppure di fabbricazione.

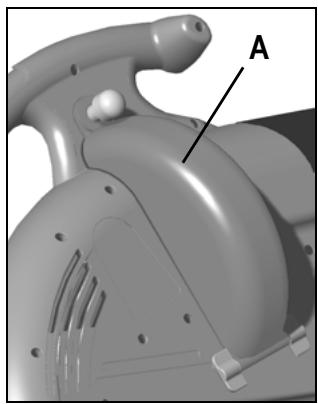

Quando il lavoro è stato concluso, pulire a fondo l'apparecchio. 1. Mantenere le fessure di ventilazione libere dalla polvere.

Pulire le fessure con una piccola spazzola. 2. Pulire il tubo di aspirazione/soffiaggio con un comune scovolino. 3. Per pulire la turbina della trinciatrice B, aprire il portellino per la pulizia A L Non azionare mai il commutatore "Aspirazione / Soffiaggio" quando il portellino per la pulizia è aperto.

• Per i danni insorti a causa di un trattamento inadeguato oppure a causa di un imballaggio insufficiente, se l'apparecchio è stato rispedito indietro, oppure per i danni insorti per la mancata osservanza delle istruzioni per l'uso, il diritto alle prestazioni di garanzia è escluso.

• I componenti difettosi devono essere spediti al nostro stabilimento franco di porto. La decisione per la fornitura di pezzi di ricambio gratuiti spetta a noi.

• La garanzia non si estende alla normale usura della turbina della trinciatrice e del sacchetto di raccolta.

• I lavori necessari, per le prestazioni di garanzia, vengono eseguiti dalla nostra azienda. Per lasciare rimuovere i danni da un'altra azienda è necessario il nostro permesso esplicito.

• La garanzia è valida solo se vengono usati i pezzi di ricambio originali. • Con riserva di modifiche relative al progresso tecnico. • Per la corretta classificazione dei pezzi da riciclare, tutti i componenti di plastica sono contrassegnati. Per lasciare riciclare gli apparecchi fuoriuso, mettersi in contatto con il produttore Il produttore vi indicherà i costi attuali per il riciclaggio.

4. Pulire l'apparecchio con un panno morbido e pulito. Utilizzare per questo scopo dell'acqua saponata non aggressiva. Non pulire l'apparecchio Sotto l’acqua corrente. Con un apparecchio di depurazione ad alta pressione. Con prodotti per la pulizia aggressivi, i quali contengono acidi, cloro, benzina oppure petrolio.

Possibili disturbi Problema

⇒ Mancala tensione di rete (mancanza di ⇒ Controllare la protezione (10 A). corrente). ⇒ Sostituire il cavo oppure lasciare ⇒ Il cavo di allacciamento è difettoso. controllare il cavo (tecnico specializzato in elettrotecnica). I cavi difettosi non devono più essere utilizzati ⇒ Il portellino per la pulizia non è chiuso ⇒ Chiudere il portellino per la pulizia. (intervento del disinserimento di sicurezza) ⇒ Per la rimozione dei disturbi, rivolgersi ⇒ Motore oppure interruttore difettoso. al produttore oppure ad un'azienda da lui autorizzata (vedere la lista dei servizi di assistenza clienti). Il materiale da aspirare non viene ⇒ L'apparecchio è occluso oppure bloccato. ⇒ Pulire l'apparecchio dall'interno. aspirato correttamente (potenza di ⇒ Il sacchetto di raccolta è troppo pieno. ⇒ Svuotare il sacchetto di raccolta. aspirazione ridotta) ⇒ Il numero di giri impostato è troppo basso ⇒ Impostare un numero di giri più alto. (solo nelle aspiratrici di fogliame con la regolazione del numero di giri regolabile in modo continuo). ⇒ Cavo di allacciamento troppo lungo oppu- ⇒ Cavo di allacciamento con una seziore con una sezione insufficiente. ne di almeno 1,5 mm², è una lunghezza massima di 25 m. Con i cavi ⇒ Presa di corrente troppo lontana dall'allunghi la sezione deve essere almeno lacciamento principale e sezione del cavo di allacciamento insufficiente. di 2,5 mm². Il motore non entra in funzione

Dati tecnici Modello Potenza del motore P1 Motore

2500 W Motore a corrente alternata 230 V ~ 50 Hz

Numero di giri n senza regolazione del numero di giri

Numero di giri n con regolazione del numero di giri

Flusso dell'aria-soffiaggio ( max. velocità dell'aria)

Portata di aspirazione ( max. quantità d'aria )

Vibrazione mano-braccio (secondo EN 1033/DIN 45675)

Sacchetto di raccolta (volume)

Livello di pressione sonora LPA (secondo 2000/14/EG)

Livello di potenza sonora LWA (secondo 2000/14/EG)

Livello di potenza sonora misurato 102 dB (A) Livello di potenza sonora garantito 103 dB (A) 33

Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruks-anvisningen, följt alla anvisningar och har monterat maskinen enligt monteringsan-visningarna.

Cavo dell'apparecchio

Protezione antipiega Collegamento interno del cavo Interruttore

Condensatore Interruttore principale Semiguscio sinistro (1) per aspiratrice di fogliame senza regolazione del numero di giri Semiguscio sinistro (2) per aspiratrice di fogliame con regolazione del numero di giri Interruttore di sicurezza (1) Piastrina di sgancio Commutatore soffiaggio/aspirazione Disp. di bloccaggio del tubo di aspirazione Cinghia Asta di sgancio Supporto cavo Vite a testa lenticolare Piastrina di gomma Copertura maniglia Semiguscio destro Sacchetto di raccolta Vite a testa lenticolare Vite a testa lenticolare Vite a testa lenticolare Piastra di guida Piastrina di commutazione Rondella Turbina trinciatrice Controdado di sicurezza Cappuccio di copertura Motore a corrente alternata Motore a corrente alternata Motore a corrente alternata Motore a corrente alternata Motore a corrente alternata Rondella piatta Rosetta elastica spaccata Tubo di aspirazione interno Interruttore di sicurezza (2) Dado esagonale Vite a testa lenticolare Supporto per portellino di pulizia Portellino di pulizia Manopola di bloccaggio Tubo di aspirazione segmento anteriore Anello di sicurezza Ruota Asse della ruota Disp. di regolazione del n. di giri Etichetta adesiva con le indicazioni per la sicurezza
