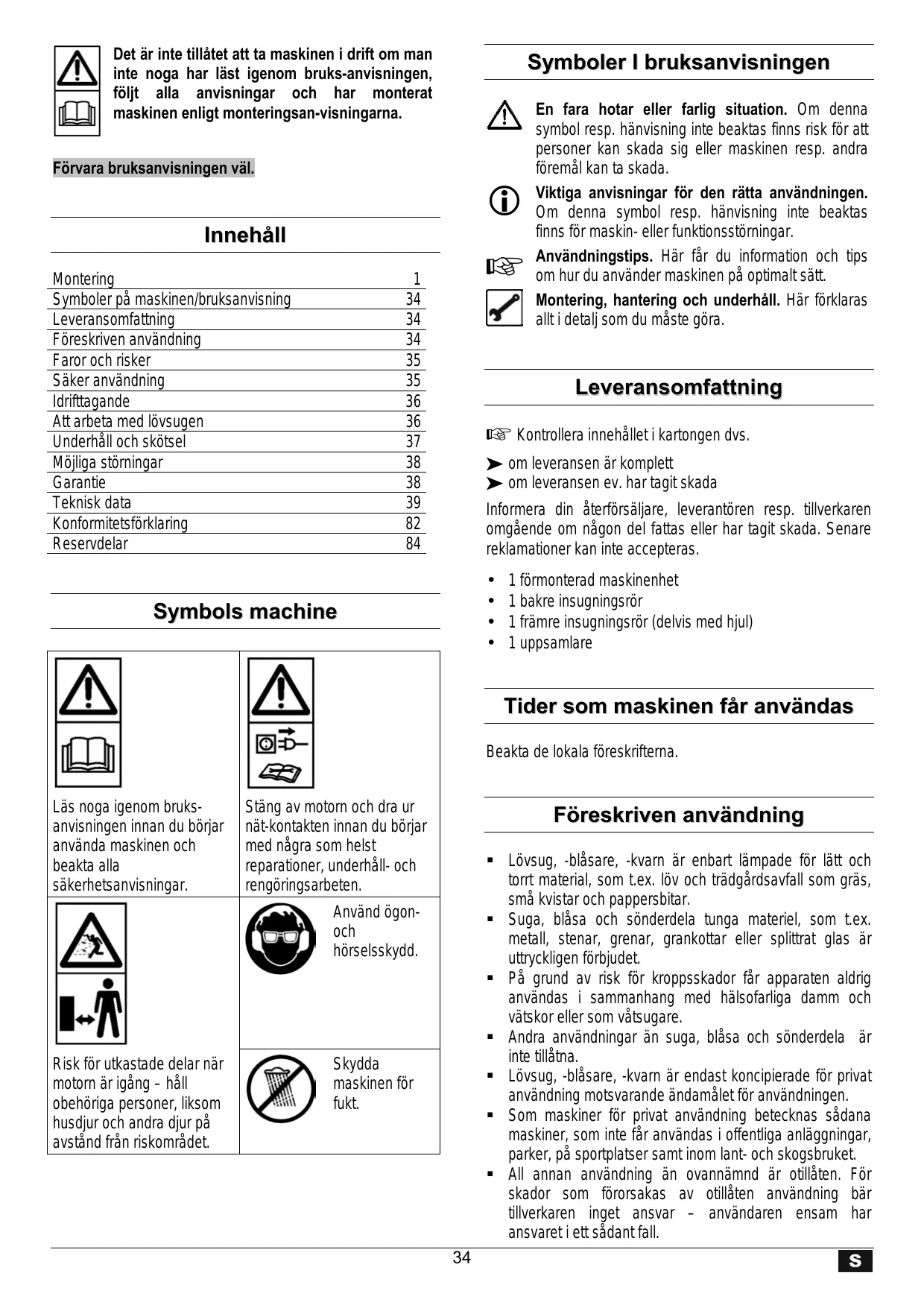

BRUKSANVISNING PROFI RW 1400-2 ATIKA

Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruks-anvisningen, följt alla anvisningar och har monterat maskinen enligt monteringsan-visningarna.

Symboler I bruksanvisningen

Förvara bruksanvisningen väl.

L Innehåll Montering Symboler på maskinen/bruksanvisning Leveransomfattning Föreskriven användning Faror och risker Säker användning Idrifttagande Att arbeta med lövsugen Underhåll och skötsel Möjliga störningar Garantie Teknisk data Konformitetsförklaring Reservdelar

1 34 34 34 35 35 36 36 37 38 38 39 82 84

En fara hotar eller farlig situation. Om denna symbol resp. hänvisning inte beaktas finns risk för att personer kan skada sig eller maskinen resp. andra föremål kan ta skada. Viktiga anvisningar för den rätta användningen. Om denna symbol resp. hänvisning inte beaktas finns för maskin- eller funktionsstörningar. Användningstips. Här får du information och tips om hur du använder maskinen på optimalt sätt. Montering, hantering och underhåll. Här förklaras allt i detalj som du måste göra.

Leveransomfattning Kontrollera innehållet i kartongen dvs. om leveransen är komplett om leveransen ev. har tagit skada Informera din återförsäljare, leverantören resp. tillverkaren omgående om någon del fattas eller har tagit skada. Senare reklamationer kan inte accepteras. • • • •

1 förmonterad maskinenhet 1 bakre insugningsrör 1 främre insugningsrör (delvis med hjul) 1 uppsamlare

Tider som maskinen får användas Beakta de lokala föreskrifterna. Läs noga igenom bruksanvisningen innan du börjar använda maskinen och beakta alla säkerhetsanvisningar.

Stäng av motorn och dra ur nät-kontakten innan du börjar med några som helst reparationer, underhåll- och rengöringsarbeten.

Föreskriven användning Lövsug, -blåsare, -kvarn är enbart lämpade för lätt och torrt material, som t.ex. löv och trädgårdsavfall som gräs, små kvistar och pappersbitar. Suga, blåsa och sönderdela tunga materiel, som t.ex. metall, stenar, grenar, grankottar eller splittrat glas är uttryckligen förbjudet. På grund av risk för kroppsskador får apparaten aldrig användas i sammanhang med hälsofarliga damm och vätskor eller som våtsugare. Andra användningar än suga, blåsa och sönderdela är inte tillåtna. Lövsug, -blåsare, -kvarn är endast koncipierade för privat användning motsvarande ändamålet för användningen. Som maskiner för privat användning betecknas sådana maskiner, som inte får användas i offentliga anläggningar, parker, på sportplatser samt inom lant- och skogsbruket. All annan användning än ovannämnd är otillåten. För skador som förorsakas av otillåten användning bär tillverkaren inget ansvar – användaren ensam har ansvaret i ett sådant fall.

Använd ögonoch hörselsskydd.

Risk för utkastade delar när motorn är igång – håll obehöriga personer, liksom husdjur och andra djur på avstånd från riskområdet.

Skydda maskinen för fukt.

Barn och ungdommar under 16 år och personer, som inte läst bruksanvisningen, får inte använda maskinen. Håll barn på avstånd från maskinen. Använd alldrig maskinen när obehöriga personer uppehåller sig i närheten. Användaren är ansvarig för skador av andra personer eller deras ägodom vid olycksfall . Låt maskinen aldrig vara utan uppsikt. Se alltid till att det är rent och städat kring maskinen! Oordning kan leda till olycksfall. Överbelasta inte maskinen! Håll dig alltid till den angivna effekten. Använd maskinen endast im alla skyddsanordningar är monterade enligt anvisningarna och förändra ingenting på maskinen som skulle kunna påverka säkerheten. Förändra ingenting på maskinen. Rengör maskinen aldrig med en vattenstråle (riskfaktor: elektrisk ström). Låt maskinen aldrig stå ute i regn och använd den inte när det regnar. Förvara maskinen endast på en torr plats och där barn inte kann komma åt den. Stäng av maskinen och dra ur nätkontakten i samband med: − reparationer − underhåll och rengöring − att du åtgärdar en störning − Kontroller av anslutningsledningar, om dessa är intrasslade eller skadade − Omkoppling från sug till blåsfunktion − transport − att du lämnar maskinen (även vid korta arbetsavbrott) − Ovanliga ljud och vibrationer Kontrollera regelbundet om maskinen eventuellt kan vara skadat: − Varje gång innan du börjar använda maskinen igen måste du kontrollera att skyddsanordningarna fungerar felfritt. − Kontrollera om delar har tagit skada eller om det är defekta. Alla delar måste vara korrekt monterade och uppfylla alla krav som ställs på dem. − Skyddsanordningar som har tagit skada resp. som inte fungerar felfritt måste repereras eller bytas ut på en auktoriserad fackverkstad såvida det inte står något annat i bruksanvisningen. eller oläsliga etiketter med − Skadade säkerhetsanvisningar måste ersättas.

Faror och risker Även om man använder maskinen på föreskrivet sätt och beaktar alla säkerhetsanvisningar finns alltid en viss risk att skada sig på grund av maskinens speciella konstruktion. Risken att skada sig kan man i första hand reducera genom att i detalj följa alla anvisningar i avsnittent „Föreskriven användning“ och „Säkerhetsanvisningar“, Därutöver bör man vara extra försiktig vad det gäller följande risker: Hänsyn och försiktighet minskar riskerna för person- och sakskador. Om säkerhetsåtgärderna ignoreras kan person- eller sakskador uppstå. Risk att skada sig genom ström om man använder bristfälliga elektriska anslutningsledningar. Risk att skadas sig om man vidrör spänningsförande delar om elektriska komponenter har öppnats. Dessutom kann det alltid finnas en viss risk att skada sig även om denna risk inte är direkt uppenbar.

Säker användning Läs noga igenom och beakta anvisningarna nedan samt alla tillämpliga nationella säkerhetsbestämmelser innan du börjar använda maskinen för att skydda både dig själv och andra för möjliga faror.

Överlämna säkerhetsanvisningarna till alla personer som använder maskinen. Förvara säkerhetsanvisningarna väl så att de alltid finns till hands.

Informera dig med hjälp av bruksanvisningen om maskinen och dess funktioner. Använd maskinen aldrig för andra ändamål än den är avsedd för (se avsnitten „Föreskriven användning“ och „Att arbeta med lövsugen“). Se till att du står stadigt så att du har god balans. Böj er inte framåt. Var uppmärksam. Tänk på vad Du gör. Använd Ditt sunda förnuft. Använd inte apparaten: − om Du är trött. − om Du är påverkad av droger, alkohol eller mediciner vilka kan påverka omdömet. Använd − skyddsglasögon eller -visir − arbetshandskar − hörselskydd − halksäkra skor − långbyxor Använd lämpliga arbetskläder: − inga vida kläder, eller smycken (kan fasta i de rörliga delarna) Den som använder maskinen ansvarar för att inga andra personer kan ta skada av den.

Elektrisk säkerhet Anslutningsledningen måste svara mot IEC 60245 (H 07 RN-F) och ha ett trådtvärsnitt på minst − 3 x 1,5 mm2 vid en kabellängd på upp till 25 m − 3 x 2,5 mm2 vid en kabellängd på över 25 m Anslutningsledningens kontakt måste vara stänkvattenskyddad. När man drar anslutningsledningen är det viktigt att se till att ledningen inte kläms ellr böjs för mycket och att insticksförbindelsen inte kan bli fuktig. 35

Använd kabel aldrig för ändamål som de inte är avsedda för. Skydda kablar för kraftig värme, olja och vassa kanter. Drag aldrig i själva kabeln för att dra ut en stickkontakt ur ett eluttag. Om du använder en skarvkabel är det viktigt att regelbundet kontrollera den att den inte har tagit skada. Skadade kablar ska alltid bytas ut omgående. Använd aldrig defekt anslutningsledningar. Använd endast skarvkablar som är godkända och märkta för utomhusbruk. Använd inga provisoriska elanslutningar. Skyddsanordningar får aldrig överkopplas eller tas ur drift.

L Att arbeta med lövsugen

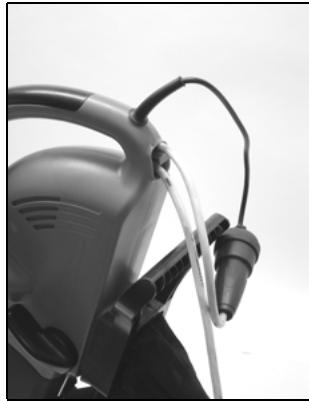

Kompletterande SÄKERHETSANVISNINGAR Maskinen får användas endast av personenr över 16 års ålder vilka har läst och förstått manualen. Bär alltid skyddsutrustning (skyddsglasögon/-sikte, skyddshandskar) för att skydda er från möjliga skador. Rikta aldrig sug-/blåsröret mot andra personer eller djur. Blås inte heller föremål i den riktning där andra personer eller djur befinner sig. Åskådare måste hålla ett säkerhetsavstånd på minst 5 m. Se upp med uppvirvlade och omkringflygande föremål. Särskilt farlig är rekyleffekt på husväggar eller murar. Kontrollera arbetsområdet innan arbetets början och ge akt på främmande föremål (t.ex. stenar) under arbetets gång. Använd inte apparaten med våta händer eller vid fuktig väderlek. Håll inte händer eller fötter i närheten av det roterande fläkthjulet. För alltid anslutningssladden bakom och bort från aggregatet. Det finns annars risk för att snubbla, halka eller falla. Sätt fast anslutningsledningen baktill på apparaten.

Elanslutningar resp. reparationer på maskinens elektriska komponenter får endast iordningställas resp. genomföras av auktoriserad elfackman eller på en av våra service-verkstäder. De lokala föreskrifterna, i synnerhet vad det gäller skyddsåtgärder, ska alltid beaktas. Reparationer på övriga delar på maskinen får endast genomföras av tillverkaren eller på en av våra serviceverkstäder. Använd endast original-reservdelar. Om andra delar än originaldelar används kan detta leda till olycksfall. För skador som följd av att andra delar än originaldelar har använts ansvarar tillverkaren inte.

Idrifttagande Kontrollera att maskinen är komplett monterad och att alla anvisningar har beaktats i samband med monteringen. Kontrollera följande inför varje gång som du använder maskinen: − Om anslutningsledningar är skadade (sprickor, snitt eller dylikt). − − −

Använd aldrig maskinen − utan uppsamlingssäck, − utan stängd dragkedja på uppsamlingssäcken

Använd inga defekta ledningar Om själva maskinen eventuellt kan vara skadad (se avsnittet „Säker användning“) Om alla skruvar är ordentligt åtdragna. hydrauliken (läckage)

L Lövsugen fungerar bara när rensspjället är stängt (säkerhetsfrånkoppling).

Vad kan jag suga och blåsa?

Kontrollera att spänningen som står på maskinens typskylt stämmer överens med nätspänningen och anslut maskinen till ett föreskrivet el-uttag. Använd endast skarvledningar med tillräckligt stort tvärsnitt. Använd aldrig defekt anslutningsledningar. Anslut maskinen med en Fi-skyddsbrytare (felströmsskyddsbrytare) 30 mA.

L JA lätta och torra material, t.ex. torra löv och trädgårdsavfall som gräs, små kvistar och pappersbitar. NEJ tunga material, som t.ex. metall, stenar, grenar, grankottar eller splittrat glas.

Säkringar: 10 A Sug eller blås inte med apparaten på några brinnande, explosiva eller rökande föremål som cigaretter, tändstickor eller het aska. 36

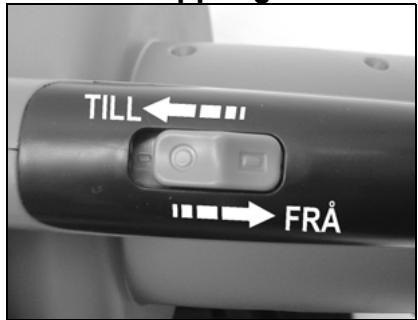

3. Koppla på apparaten. 4. För sug/blåsröret i en stor båge sakta och jämnt ett par centimeter över marken från den ena sidan till den andra.

Sug eller blås inte på någon vätska, speciellt inte brännbara vätskor som bensin. Använd inte heller apparaten i närheten av sådana ämnen.

Lövsug med hastighetsreglage

Vid denna version är motorns hastighet och därmed sug- och blåsprestanda reglerbar. Man kan inställa varvtalet steglöst från 3400 min –1 till 14000 min –1 .

Underhåll och skötsel Försäkra er före driftstart om att uppsamlingssäcken är monterad, att den inte är skadad eller sliten och att dragkedjan är uppdragen.

Dra ur nätkontakten före underhåll och skötsel.

Hänvisningar för användning som sugkvarnaggregat

Förvara lövsugen på en torr plats utom räckvidd för barn .

1. Ställ omkopplaren på sug-kvarnfunktion. 2. Håll fast apparaten i handtaget och häng bärhängslet om axlarna. Ställ in bärhängslet så, att apparaten bärs på ett garanterat angenämt och säkert sätt. 3. Koppla på apparaten. 4. För sug/ kvarnröret sakta och jämnt över löven som ska sugas. Tryck inte in apparaten i löven. 5. Sugprestandan försämras, när uppsamlingssäcken är full. Koppla från apparaten och dra ur kontakten ur eluttaget. Öppna dragkedjan och töm sedan uppsamlingssäcken. 6. Vrid omkopplaren vid arbetets slut till blåsfunktion, för att avlägsna rester ur sug/blåsröret.

V.g. vänd er till tillverkaren eller en av denna benämnd firma vid eventuellt uppträdande störningar (se kundserviceförteckning).

L Ge akt på följande, för att bevara lövsugens funktionsduglighet.

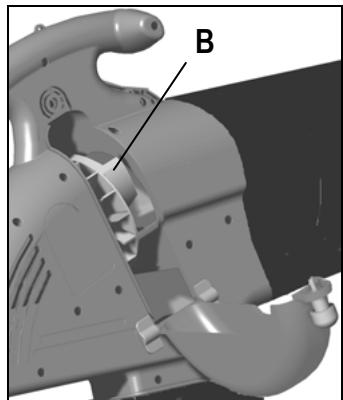

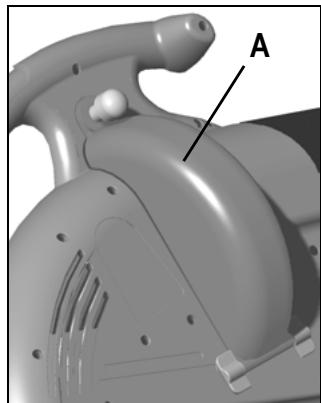

Rengöring av apparaten Rengör apparaten ordentligt efter arbetets slut. 1. Håll ventilationsslitsarna fria från damm. Rengör slitsarna med en liten borste. 2. Rengör sug/blåsröret med en vanlig flaskborste. 3. Öppna rensspjäll A för att rengöra kvarnturbin B. L Ställ aldrig om väljaren “suga/blåsa“ när rengöringsluckan är öppen.

L Röj bort löven i tid! – Det är viktigt att röja undan löven vid så torrt väder som möjligt och så snabbt som möjligt sedan löven fallit. Våta löv utgör ett problem. Samma sak gäller för löv som redan börjat ruttna eller som ligger och lagrar i stora högar.

A B Hänvisningar för användning som blåsaggregat 1. Ställ omkopplaren på blåsfunktion. 2. Håll fast apparaten i handtaget och häng på bärhängslet om axlarna. Ställ in bär-hängslet så, att appara-ten bärs på ett garan-terat angenämt och säkert sätt.

4. Torka av aggregatet med en mjuk, ren lapp. Använd ett milt såplut. Rengör inte apparaten under rinnande vatten. med en högtrycksrengörare. med skarpa rengöringsmedel, som innehåller syra, klor, bensin eller petroleum. 37

Rengöring av uppsamlingssäcken Töm uppsamlingssäcken efter varje användning. 1. Skaka ur uppsamlingssäcken ordentligt. 2. Vänd insidan utåt för att borsta ur uppsamlingssäcken. 3. Tvätta uppsamlingssäcken för hand i ett milt såplut vid stark nedsmutsning eller minst en gång om året.

L Om dragkedjan går trögt gnider man in blixtlåstandningen med en torr tvål. Kontrollera för er egen säkerhet regelbundet uppsamlingssäcken på skador. Byt omedelbart ut en skadad uppsamlingssäck

Problemlösningsguide Problem

⇒ Rensspjäll inte (säkerhetsfrånkoppling utlöst) ⇒ Motor eller kopplare defekt

⇒ Kontrollera säkringen (10 A) ⇒ Byt ut kabeln resp. låt kabeln kontrolleras (elfackman) använd inte längre en defekt kabel stängt ⇒ Stäng rensspjället

⇒ V.v. vänd er till tillverkaren eller av denna benämnd firma för att åtgärda problemet (se kundserviceförteckning) Drar inte in det som ska sugas riktigt ⇒ Apparaten är tilltäppt eller blockerad ⇒ Rengör apparatens insida (försämrad sugprestanda) ⇒ Töm uppsamlingssäcken ⇒ Uppsamlingssäcken är för full ⇒ För lågt inställd hastighet (enbart vid ⇒ Ställ in högre hastighet lövsug med steglöst inställbar hastighetsreglage) ⇒ Skarvkabeln är för lång eller tvärsnittet ⇒ Skarvkabeln måste ha ett tvärsnitt på för litet. Eluttaget är för långt borta från minst 1,5 mm² och en max. längd på 25 huvud-anslutningen och anslutningsledm. Om kabeln är längre krävs minst ett tvärsnitt på 2,5 mm². ningen har för litet tvärsnitt.

Garantievillkor • Vi står för två års garanti från och med leverans av maskinen från affärens lager och detta innefattar brister om uppstått på grund av material- eller tillverkningsfel. • För skador till följd av en ofackmannamässig hantering eller bristfällig förpackning i samband med apparatens återtransport resp. till följd av att bruksanvisningen inte har beaktats, frånsäger vi oss allt ansvar och kunden förlorar sina garantianspråk. Detta gäller även för garantitiden. • Felaktiga delar skall porto- fraktfritt skickas till vår fabrik. Beslutet att kostnadsfritt leverera reservdel åligger oss. • Garantin sträcker sig inte till normal förslitning för kvarnturbin och uppsamlingssäck. • Förekommande garantiarbeten utförs av oss eller av ett av oss rekommenderat serviceställe. Vårt uttryckliga medgivande krävs för att låta utföra garantireparation genom annan firma. • Garantin är endast tillämplig vid användning av original-reservdelar. • Alla plastdelar är markerade för källsorterad återvinning. När inte längre användbara aggregat ska föras till återvinning, var vänlig kontakta tillverkaren. Tillverkaren informerar om aktuella återvinningskostnader. • Vi förbehåller oss ändringar som gagnar den tekniska utvecklingen.

Varvtal n utan hastighetsreglage

Varvtal n med hastighetsreglage

Uppsamlingssäck (volym)

Ljudeffektsnivå LWA (efter 2000/14/EG)

uppmätt ljudeffektsnivå 102 dB (A) garanterad ljudeffektsnivå 103 dB (A)

Ljudtrycksnivå LPA (efter 2000/14/EG)

Knäckskydd Inre kabelskarv

Bärhängsle Utlösningsarm Kabelhållare Skruv med linsformat huvud Gummiplatta Handtagsskydd Apparatens högra hushalva Uppsamlingssäck Skruv med linsformat huvud Skruv med linsformat huvud Skruv med linsformat huvud Styrplatta Omkopplingsskiva Skiva Kvarnturbin Mutter Skyddskåpa Motor Motor Motor Motor Motor Skiva Fjäderring Insugningsrör bak Säkerhetsbrytare (2) Sexkantmutter Skruv med linsformat huvud Hållare för rensspjäll

Bærerem Udløserstang Kabelfiksering Linsehovedet skrue Gummiplade Afdækning for håndtag Højre kabinetdel Opsamlerpose Linsehovedet skrue Linsehovedet skrue Linsehovedet skrue Styreplade Omskifteplade Skive Turbine Møtrik Kappe Motor Motor Motor Motor Motor Skive Fjederring Sugerør bagved Sikkerhedsafbryder (2) Sekskantmøtrik Linsehovedet skrue Holder for renseklap

závěsný popruh vysouvací tyč 439 mm kabelový držák šroub s čočkovitou hlavou ST 4,2 x 15 B gumová destička kryt s držadlem polovina krytu pravá sběrný vak šroub s čočkovitou hlavou ST 4,2 x 18 B šroub s čočkovitou hlavou ST 4,2 x 25 B šroub s čočkovitou hlavou ST 3 x 16 A vodicí deska přepínací panel kotouč ∅ 12 x ∅ 8 x 3,5 mm řezací turbína matice M8 krycí lišta motor P1 = 2100 W motor P1 = 2200 W motor P1 = 2300 W motor P1 = 2400 W motor P1 = 2500 W kotouč ∅ 5 mm pružný kroužek nasávací trubice zadní bezpečnostní spínač (2) šestihranná matice šroub s čočkovitou hlavou ST 4,2 x 18 držák čisticí klapky

Rensspjäll Låsknapp Insugningsrör fram

etikett med säkerhetsanvisnigar

Sicherheitsaufkleber

Kondensator Huvudströmbrytare Apparatens vänstra hushalva (1) för lövsugen utan hastighetsreglage Apparatens vänstra hushalva (2) för lövsugen med hastighetsreglage Säkerhetsbrytare (1) Utlösningsplatta Omkopplare suga/blåsa
