GEBRUIKSAANWIJZING PROFI RW 1400-2 ATIKA

Zuig-, blaas- en hakselmachine voor gebladerte Bedieningshandleidning – Veiligheidsinstructies – Reserveonderdelen

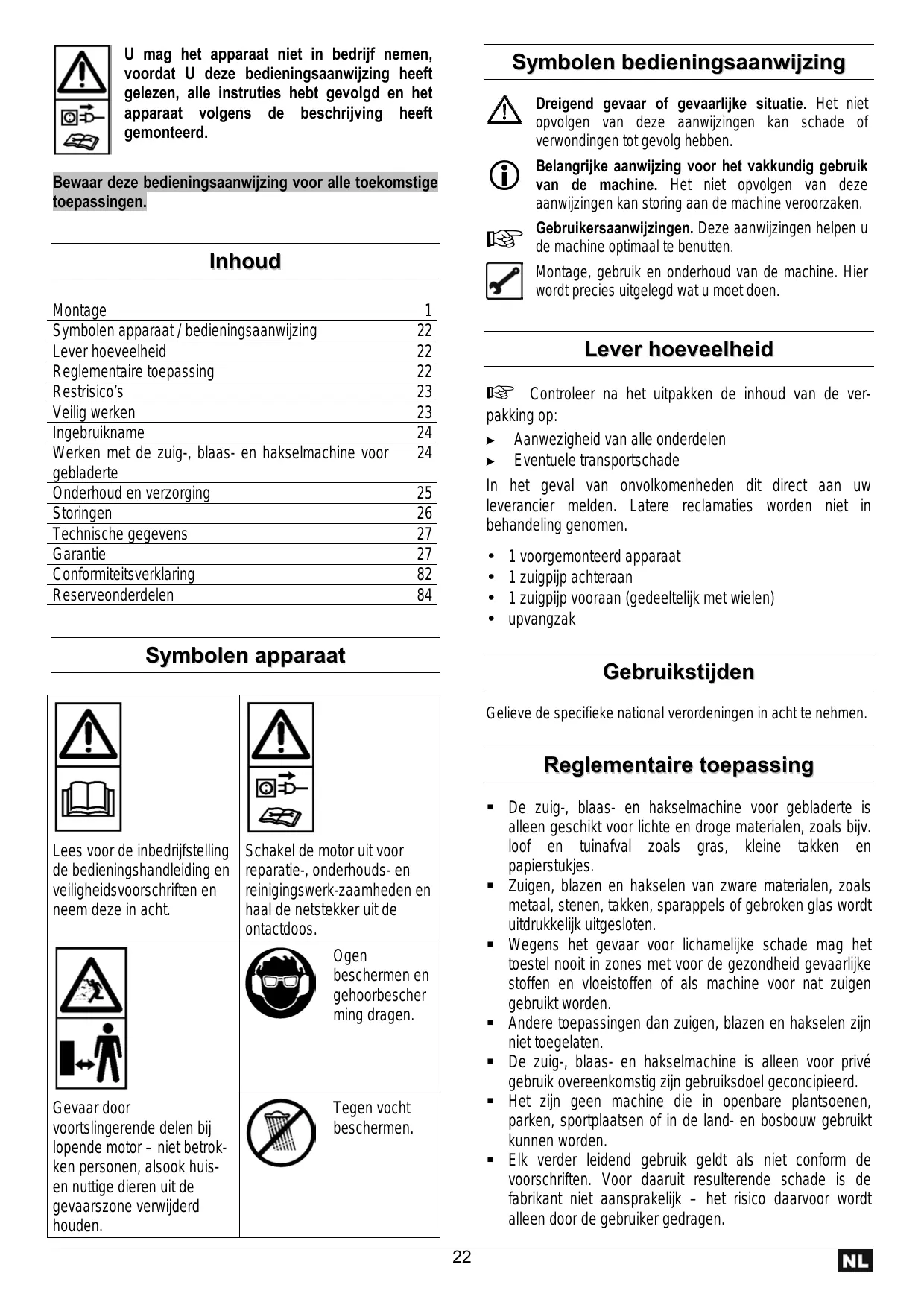

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.

Symbolen bedieningsaanwijzing Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben.

Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.

L Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen.

Montage Symbolen apparaat / bedieningsaanwijzing Lever hoeveelheid Reglementaire toepassing Restrisico’s Veilig werken Ingebruikname Werken met de zuig-, blaas- en hakselmachine voor gebladerte Onderhoud en verzorging Storingen Technische gegevens Garantie Conformiteitsverklaring Reserveonderdelen

1 22 22 22 23 23 24 24

Controleer na het uitpakken de inhoud van de verpakking op: ! Aanwezigheid van alle onderdelen ! Eventuele transportschade In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

1 voorgemonteerd apparaat 1 zuigpijp achteraan 1 zuigpijp vooraan (gedeeltelijk met wielen) upvangzak

Gebruikstijden Gelieve de specifieke national verordeningen in acht te nehmen.

Reglementaire toepassing

Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht.

De zuig-, blaas- en hakselmachine voor gebladerte is alleen geschikt voor lichte en droge materialen, zoals bijv. loof en tuinafval zoals gras, kleine takken en papierstukjes. Zuigen, blazen en hakselen van zware materialen, zoals metaal, stenen, takken, sparappels of gebroken glas wordt uitdrukkelijk uitgesloten. Wegens het gevaar voor lichamelijke schade mag het toestel nooit in zones met voor de gezondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden. Andere toepassingen dan zuigen, blazen en hakselen zijn niet toegelaten. De zuig-, blaas- en hakselmachine is alleen voor privé gebruik overeenkomstig zijn gebruiksdoel geconcipieerd. Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebruikt kunnen worden. Elk verder leidend gebruik geldt als niet conform de voorschriften. Voor daaruit resulterende schade is de fabrikant niet aansprakelijk – het risico daarvoor wordt alleen door de gebruiker gedragen.

Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de ontactdoos. Ogen beschermen en gehoorbescher ming dragen.

Gevaar door voortslingerende delen bij lopende motor – niet betrokken personen, alsook huisen nuttige dieren uit de gevaarszone verwijderd houden.

Tegen vocht beschermen.

Kinderen en jongeren onder 16 jaar en personen, die de gebruiksaanwijzing niet gelezen hebben, mogen de machine niet bedienen. Kinderen dienen uit de buurt van het apparaat te worden geweerd. Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. De gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendom. Laat de machine niet zonder toezicht achter. Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken. Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. Apparaat resp. onderdelen van het apparaat niet veranderen. Het apparaat mag niet met water worden afgespoten (bron van gevaar voor elektrische stroom). Machine niet in de regen laten staan. Niet in de regen met die machine werken. Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan. Schakel de machine uit en neem de steker uit het stopcontact bij: − reparatiewerkzaamheden − onderhouds- en reinigingswerkzaamheden − controleer de aansluitleidingen, of deze ineengestrengeld of beschadigd zijn. − omschakelen van zuigen op blazen. − transport van de machine − het verlaten van de machine (ook voor een korte tijd) − ongewone geluiden en trillingen. Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of delen van de machine beschadigd resp. defect zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. Geïgnoreerde of over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom. Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. Het aanraken van onder spanning staande delen bij een geopende elektrische delen. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

Veilig werken Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

L L Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed.

Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en “Werken met de zuig-, blaasen hakselmachine voor gebladerte”). Zorg voor een stabiele en uitgebalanceerde houding. Buig u niet voorover. Wees oplettend. Let er op, wat u doet. Werk verstandig. Gebruik het toestel niet: − wanneer u vermoeid bent. − onder invloed van drugs, alcohol of medicijnen staat, die uw oordelingsvermogen kunnen beïnvloeden. Draag tijdens het werken − veiligheidsbril of veiligheidsvizier − veiligheidshandschoenen − gehoorsbeschermers − geen schoenen met gladde zolen dragen − een lange broek Draag geschikte werkkleding: − geen wijde kleding of sieraden (zij kunnen door beweeglijke delen worden gegrepen) De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden.

Elektrische veiligheid De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 3 x 1,5 mm² bij een lengte tot 25m. − 3 x 2,5 mm² bij een lengte vanaf 25m. 23

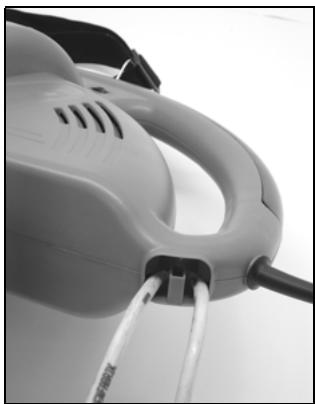

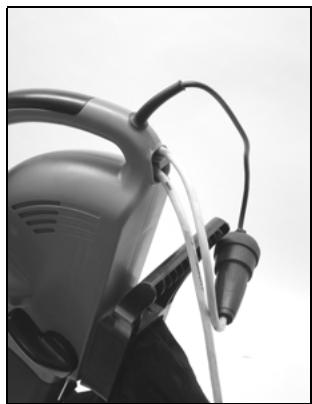

Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt gereduceerd. De opsteekinrichting van de aansluitleiding dint tegen spatwater beveiligd te zijn. Bij het leggen van de aansluitleiding erop letten dat deze niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt. Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. Controleer de verleng kabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. Gebruik geen defecte kabels. Gebruik alleen toegestane en gemerkte verlengkabels. Maak geen geknutselde elektrische aansluitingen. Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen.

L Werken met de zuigmachine aanvullende VEILIGHEIDSINSTRUCTIES Alleen personen van meer dan 16 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedienen. Draag uw veiligheidsuitrustingen (veiligheidsbril/-vizier, handschoenen), om u tegen mogelijke letsels te beschermen. Richt de zuig-/blaaspijp nooit op personen of dieren. Blaas ook geen voorwerpen in de richting, waar personen of dieren staan. Toeschouwers dienen een veiligheidsafstand van minimum 5 m te bewaren. Wees voorzichtig voor opgewaaide en rondvliegende voorwerpen. Bijzonder gevaarlijk is daarbij het terugstooteffect aan muren en huiswanden. Controleer voor het begin van de werkzaamheden het arbeidsbereik en let tijdens het werk op vreemde voorwerpen (bijv. stenen). Gebruik het toestel niet met natte handen of bij vochtige weersomstandigheden. Breng uw handen of voeten niet in de buurt van het roterend schoepenrad. Geleid de aansluitleiding steeds naar achter, van het toestel weg. Er bestaat anders gevaar voor struikelen, uitglijden of vallen. Bevestig de aansluitleiding achteraan aan het toestel.

Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Ingebruikname Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. Controleer voor ieder gebruik − Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.) − de machine op enventuele beschadigingen − of alle schroeven goed zijn vastgedraaid het hydraulisch systeem op lekkages −

L Gebruik het toestel nooit − zonder opvangzak, − met niet gesloten ritssluiting van de opvangzak.

L De zuig-, blaas- en hakselmachine functioneert slechts, wanneer de reinigingsklep gesloten is (veiligheidsuitschakeling).

Aansluiting op het net

Vergelijk de netspanning met de spanning (bijv. 230 V) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. Gebruik verleng kabel met voldoende diameter. Gebruik geen defecte kabels. Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30 mA.

L Wat kan ik zuigen en blazen? JA Lichte en droge materialen, bijv. droog loof en tuinafval zoals gras, kleine takken en papierstukjes. NEE Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebroken glas.

Beveiliging: 10 A 24

Instructies over het gebruik als blaastoestel

Zuig of blaas met het toestel geen brandende, explosieve of rokende voorwerpen zoals sigaretten, lucifers of hete as. Zuig of blaas geen vloeistoffen, bijzonder geen brandbare vloeistoffen zoals benzine. Gebruik het toestel niet in de buurt van zulke stoffen.

1. Zet de omschakelaar op de blaaspositie. 2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is. 3. Schakel het toestel in. 4. Beweeg de zuig-/blaaspijp met uithalende bewegingen, langzaam en gelijkmatig een paar centimeter boven de grond van de ene zijde naar de andere.

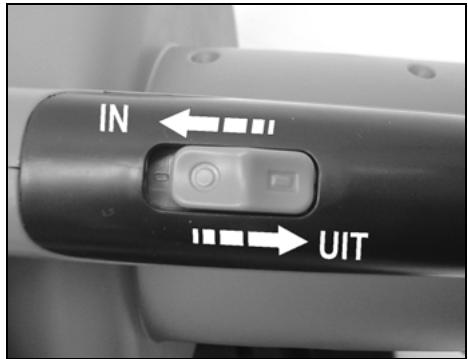

Bediening In- / Uitschakelen

Zuig-/ blaas- en toerentalregeling

Bij deze uitvoering is het toerental van de motor en daardoor ook het zuig- en blaasvermogen regelbaar. U kunt het toerental traploos instellen van 3400 min –1 tot 14000 min –1.

Vergewis u er voor de inbedrijfstelling van, dat de opvangzak gemonteerd, niet beschadigd of versleten is en de ritssluiting gesloten is.

Instructies voor het gebruik als zuig- en hakseltoestel 1. Zet de omschakelaar op de zuig-/hakselpositie. 2. Houd het toestel met de handgreep vast en schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is. 3. Schakel het toestel in. 4. Beweeg het toestel langzaam en gelijkmatig boven het op te zuigen materiaal. Druk het toestel niet in het loof. 5. Het zuigvermogen vermindert, wanneer de opvangzak vol is. Schakel het toestel uit en haal de netstekker uit de contactdoos. Open de ritssluiting en ledig dan de opvangzak. 6. Schakel de omschakelaar na het einde van de werkzaamheden op blazen, om resten uit de zuig/blaaspijp te verwijderen.

Onderhoud en verzorging Voor onderhouds- en reinigingswerkzaamheden de netstekker uit de contactdoos halen.

Bewaar de zuig-, blaas- en hakselmachine op een droge plaats buiten de reikwijdte van kinderen.

Gelieve bij eventuele storingen contact op te nemen met de producent of met de door hem genoemde firma (zie klantenserviceregister).

L Neem het onderstaande in acht om de functionaliteit van uw zuig-, blaas- en hakseltoestel te behouden.

Reiniging van het toestel

L Loof vroeg opnemen! – Het is raadzaam, loof indien mogelijk bij droog weer en zo snel mogelijk na het neervallen van het loof op te nemen. Nat loof vormt een probleem, zoals eveneens loof dat reeds te rotten begonnen heeft, of op grotere hopen is gewaaid.

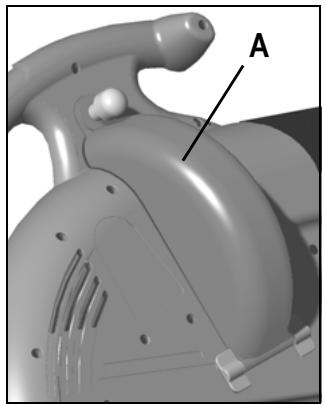

Reinig het toestel na het einde van de werkzaamheden grondig. 1. Houd de ventilatiespleten vrij van stof. Reinig de spleten met een kleine borstel. 2. Reinig de zuig-/blaaspijp met een in de handel gebruikelijke flessenborstel. 3. Open de reinigingsklep A voor het reinigen van de hakselturbine B. 25

L Bedien nooit de omschakelaar “zuigen / blazen” bij geopende reinigingsklep.

A Reiniging van de opvangzak Ledig de opvangzak na elke toepassing. 1. Schud de opvangzak goed uit. 2. Keer de binnenkant naar buiten, om de opvangzak uit te borstelen. 3. Was de opvangzak bij sterke vervuiling of minimum een keer per jaar handmatig met een zacht zeepsop.

B L Bij een moeilijk gangbare ritssluiting dient u de ritssluitingtanden met droge zeep in te wrijven. Controleer voor uw eigen veiligheid de opvangzak regelmatig op beschadigingen. Wissel een beschadigde opvangzak onmiddellijk uit.

4. Wis het toestel af met een zachte, schone doek. Gebruik daarvoor een zacht zeepsop. Reinig het toestel niet onder stromend water. met een hoogdruk reinigingstoestel. met bijtende poetsmiddelen, die zuur, chloor, benzine of petroleum bevatten.

Mogelijke storingen Probleem

Motor loopt niet aan.

⇒ Netspanning ontbreekt (stroomuitval). ⇒ Aansluitkabel defect.

⇒ Zekering controleren (10 A). ⇒ Kabel uitwisselen c.q. kabel laten controleren (elektricien). Defecte kabels niet meer gebruiken. ⇒ Reinigingsklep sluiten.

⇒ Reinigingsklep niet gesloten (veiligheidsuitschakeling is geactiveerd). ⇒ Motor of schakelaar defect.

⇒ Gelieve voor het oplossen van problemen contact op te nemen met de producent of een door hem genoemde firma (zie klantenserviceregister). Zuigmateriaal wordt niet correct ingezogen ⇒ Toestel is vol c.q. geblokkeerd. ⇒ Toestel inwendig reinigen. (verminderd zuigvermogen). ⇒ Opvangzak is te vol. ⇒ Opvangzak ledigen. ⇒ Ingesteld toerental te laag (alleen bij ⇒ Hoger toerental instellen. zuig-, blaas- en hakselmachines met traploos regelbaar toerental). ⇒ Verlengsnoer te lang of te kleine ⇒ Verlengnoer min. 1,5 mm², max. 25 m doorsnede. Stekke te ver van lang. Bij langere kabel doorsnede min. hoofdaansluiting verwijderd en te 2,5 mm². kleine doorsnede van de aansluitkabel.

Toerental n zonder toerentalregeling

Toerental n met toerentalregeling

Blaas- luchtstroom (max. luchtsnelheid).

Aanzuigvermogen (max. hoeveelheid lucht).

Geluidsniveau LWA (volgens 2000/14/EG)

gemeten geluidsniveau 102 dB (A) gegarandeerd geluidsniveau 103 dB (A)

Geluiddrukpegel LPA (volgens 2000/14/EG)

Garantievoorwaarden • Wij aanvaarden 2 jaare garantie vanaf leverung van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zijn opgetreden door materiaal- resp. Fabricagefouten. • Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het niet-inachtnemen van de bedienigshandleiding, uijn aanspraken op garantie ook tijdens de garantieperiode uitgesloten. • Gebrekkige onderdelen dienen vrijn van porto- resp. Vrachtkosten an onze fabriek te worden opgestuurd. De beslissing i. v. m. een gratis levering van vervangende onderdelen ligt bij ons. • De garantie geldt niet voor de normale slijtage van hakselturbine en opvangzak. • Noodzakelijke garantieewerkzaamheden worden door ons uitgevoerd. Het verhelpen van de schade door een andere firma dient uitgedrukklijk door ons te worden goedgekeurd. • Alleen indien orginele reserveonderdelen worden gebruikt, bieden wij garantie. • Om een recyclage per soort te kunnen uitvoeren, zijn alle kunststofdelen gemarkeerd. Gelieve contact op te nemen met de producent om niet meer gebruiksklare toestellen te laten recycleren. De producent noemt u de actuele recyclagekosten. • Wijzingen die de technische vooruitgang dienen., houden wij bij ons.

In-/uitschakelaar Condensator Hoofdschakelaar Behuizinghelft – links (1) voor zuigmachine zonder toerentalregeling Behuizinghelft – links (2) voor zuigmachine met toerentalregeling Veiluigheidsschakelaar (1) Activeringsplaat Omschakelaar zuigen/blazen Zuigpijpklem Draagriem Activeringsstang Kabelhouder Lenskopschroef Rubberen plaat Greepafdekking Behuizinghelft - rechts Opvangzak Lenskopschroef Lenskopschroef Lenskopschroef Geleideplaat Omschakelplaat Schijf

impeller lock-nut decorate cover motor motor motor motor motor flat washer spring upper air tube safety switch (2) hexagon nut screw turnabout lock cover

Hakselturbine Moer Afdekkap Motor Motor Motor Motor Motor Schijf Veerring Zuigpijp achteraan Veiligheidsschakelaar Zeskante moer Lenskopschroef Houder voor reinigingsklep

Reinigingsklep Vergrendelingsknop Zuigbuis vooraan Borgring Wiel Wielas Toerentalregelaar veiligheidssticker
