GEBRUIKSAANWIJZING BV 2400 ATIKA

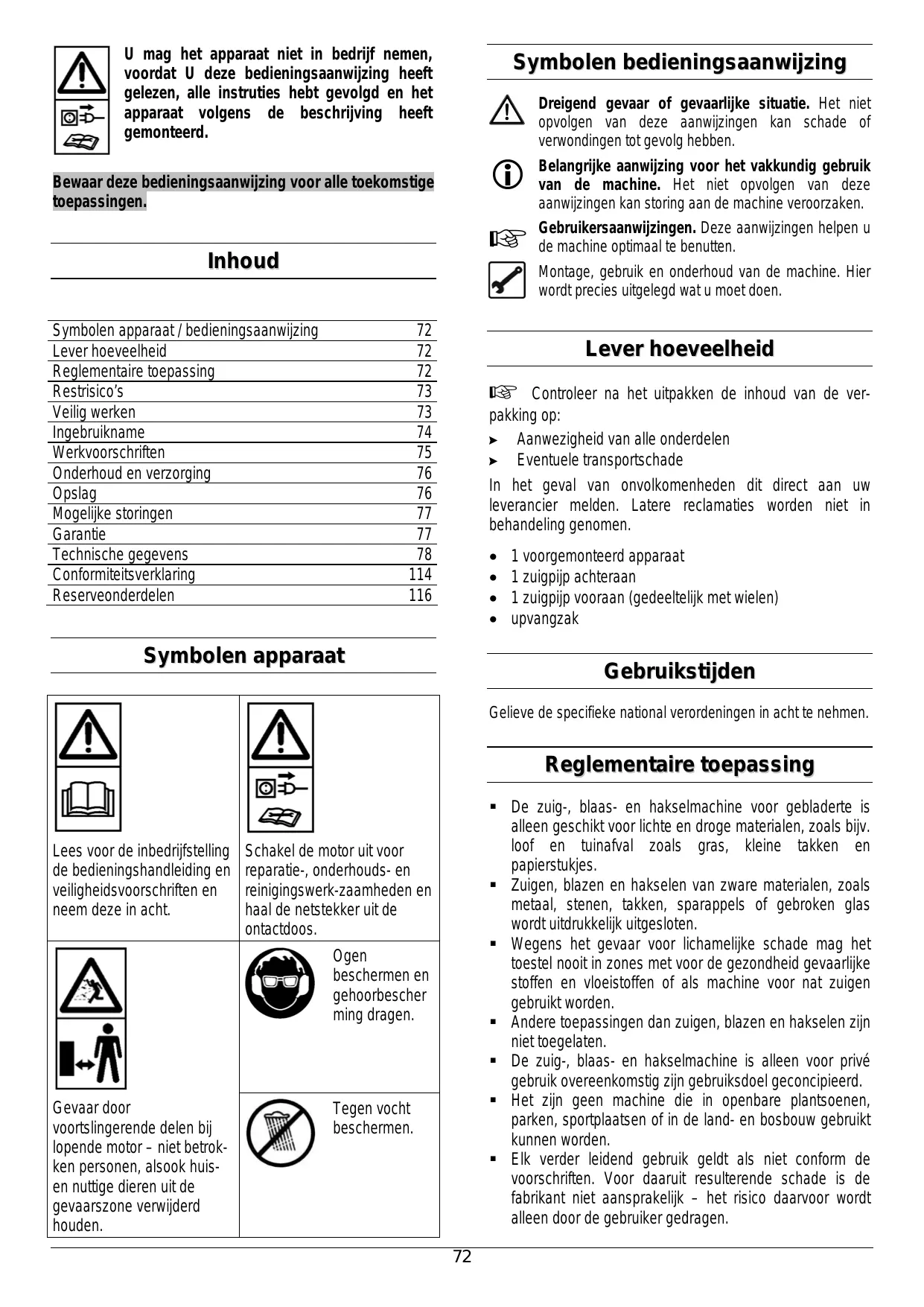

U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instruties hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd. Symbolen bedieningsaanwijzing Dreigend gevaar of gevaarlijke situatie. Het niet opvolgen van deze aanwijzingen kan schade of verwondingen tot gevolg hebben. Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen. Inhoud

Belangrijke aanwijzing voor het vakkundig gebruik van de machine. Het niet opvolgen van deze aanwijzingen kan storing aan de machine veroorzaken.

Gebruikersaanwijzingen. Deze aanwijzingen helpen u de machine optimaal te benutten. Montage, gebruik en onderhoud van de machine. Hier wordt precies uitgelegd wat u moet doen. Symbolen apparaat / bedieningsaanwijzing Lever hoeveelheid Reglementaire toepassing Restrisico’s Veilig werken Ingebruikname Werkvoorschriften Onderhoud en verzorging Opslag Mogelijke storingen Garantie Technische gegevens Conformiteitsverklaring Reserveonderdelen

Controleer na het uitpakken de inhoud van de verpakking op: > Aanwezigheid van alle onderdelen > Eventuele transportschade In het geval van onvolkomenheden dit direct aan uw leverancier melden. Latere reclamaties worden niet in behandeling genomen.

Symbolen apparaat 1 voorgemonteerd apparaat 1 zuigpijp achteraan 1 zuigpijp vooraan (gedeeltelijk met wielen) upvangzak Gebruikstijden Gelieve de specifieke national verordeningen in acht te nehmen. Reglementaire toepassing Lees voor de inbedrijfstelling de bedieningshandleiding en veiligheidsvoorschriften en neem deze in acht. ƒ De zuig-, blaas- en hakselmachine voor gebladerte is alleen geschikt voor lichte en droge materialen, zoals bijv. loof en tuinafval zoals gras, kleine takken en papierstukjes. ƒ Zuigen, blazen en hakselen van zware materialen, zoals metaal, stenen, takken, sparappels of gebroken glas wordt uitdrukkelijk uitgesloten. ƒ Wegens het gevaar voor lichamelijke schade mag het toestel nooit in zones met voor de gezondheid gevaarlijke stoffen en vloeistoffen of als machine voor nat zuigen gebruikt worden. ƒ Andere toepassingen dan zuigen, blazen en hakselen zijn niet toegelaten. ƒ De zuig-, blaas- en hakselmachine is alleen voor privé gebruik overeenkomstig zijn gebruiksdoel geconcipieerd. ƒ Het zijn geen machine die in openbare plantsoenen, parken, sportplaatsen of in de land- en bosbouw gebruikt kunnen worden. ƒ Elk verder leidend gebruik geldt als niet conform de voorschriften. Voor daaruit resulterende schade is de fabrikant niet aansprakelijk – het risico daarvoor wordt alleen door de gebruiker gedragen. Schakel de motor uit voor reparatie-, onderhouds- en reinigingswerk-zaamheden en haal de netstekker uit de ontactdoos. Ogen beschermen en gehoorbescher ming dragen. Gevaar door voortslingerende delen bij lopende motor – niet betrokken personen, alsook huisen nuttige dieren uit de gevaarszone verwijderd houden. Tegen vocht beschermen.

ƒ Tot het toepassen volgens de voorschriften behoren ook

het opvolgen van de gebruiks-, onderhouds- en reparatievoorschriften en na leven van de veiligheidsvoorschriften van de fabrikant. Men moet zich tevens houden aan de algemeen geldende veiligheid- en gezondheids- voorschriften en die aanvullende voorschriften van het bedrijf. Eigenmachtige verbouwingen aan de zuig-, en hakselmachine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade van een ieder soort uit. Het toestel mag slechts door personen worden voorbereid, gebruikt en onderhouden die met het werktuig bekend zijn en over de gevaren ingelicht zijn. Reparaties mogen alleen door de fabrikant of geautoriseerde werkplaatsen uitgevoerd worden. Gebruik de gazontrimmer niet in de nabijheid van brandbare vloeistoffen of gassen of in vochtige of natte omgeving.

Geef de veiligheidsvoorschriften aan alle personen, die met deze machine werken, door. Bewaar deze veiligheidsvoorschriften goed. ƒ Maak u voor gebruik met het apparaat vertrouwd, met behulp van de bedieningshandleiding. ƒ Gebruik de machine alleen waar hij voor gemaakt is (zie het betreffende hoofdstuk en “Werken met de zuig-, blaas- en hakselmachine voor gebladerte”). ƒ Zorg voor een stabiele en uitgebalanceerde houding. Buig u niet voorover. ƒ Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het toestel niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het toestel kan tot ernstige verwondingen leiden. ƒ Draag de juiste werkkleding. − Nauw sluitende kleding en geen sieraden dragen. − Handschoenen met slipvast schoeisel − Lange broeken ter bescherming van de benen ƒ Draag persoonlijke beschermingsmiddelen. − Gehoorbeschermer dragen (geluidsdrukniveau aan de werkplaats kan 85 dB (A) overschrijden). − Veiligheidsbril ƒ De bedienende persoon is binnen het arbeitsbereik van de machine verantwoordelijk ten opzichte van derden. ƒ Kinderen en jongeren onder 16 jaar en personen, die de gebruiksaanwijzing niet gelezen hebben, mogen de machine niet bedienen. ƒ Kinderen dienen uit de buurt van het apparaat te worden geweerd. ƒ Zet het toestel nooit aan, terwijl niet betrokken personen in de buurt zijn. ƒ De gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendom. ƒ Laat de machine niet zonder toezicht achter. ƒ Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine. ƒ Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen. ƒ Apparaat resp. onderdelen van het apparaat niet veranderen. ƒ Het apparaat mag niet met water worden afgespoten (bron van gevaar voor elektrische stroom). ƒ Schakel de machine uit en neem de steker uit het stopcontact bij: − reparatiewerkzaamheden − onderhouds- en reinigingswerkzaamheden − controleer de aansluitleidingen, of deze ineengestrengeld of beschadigd zijn. − omschakelen van zuigen op blazen. − transport van de machine − het verlaten van de machine (ook voor een korte tijd) − ongewone geluiden en trillingen. Restrisico’s Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties. De restricties kunnen geminimaliseerd worden wanneer de veiligheids-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden. Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen. ƒ Geïgnoreerde over het hoofd geziene veiligheidsmaatregelen kunnen leiden tot letsels voor de bediener of tot beschadiging van eigendom. ƒ Wegslingeren van stenen en aarde. ƒ Gevaar door stroom door het niet juist aansluiten van de aansluitdraden. ƒ Het aanraken van onder spanning staande delen bij een geopende elektrische delen. ƒ Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming. Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan. Veilig werken Bij ondeskundig gebruik kunnen zuig-, blaas- en hakselmachine gevaarlijk zijn. Als een machine gebruikt wordt moeten de standaard voorzorgsmaatregelen genomen worden om het risico van brand, elektrische sluiting en het verwonden van personen uit te sluiten. Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen.

ƒ Onderhoudt uw zuig-, blaas- en hakselmachine met zorgvuldigheid: − Let erop dat de luchtopeningen schoon zijn. − Hou de handgrepen vrij van vet en olie. − Volg de onderhoudsvoorschriften op en de instructies omtrent de spoelwissel. − Houdt de handgrepen vrij van olie en vet. ƒ Onderzoek de machine op eventuele beschadigingen. − Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren. − Controleer of delen van de machine beschadigd resp. defect zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de machine correct te laten werken. − Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden. Met uitzondering indien in de gebruiksaanwijzing anders aangegeven. − Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen. ƒ Als u de machine niet gebruikt moet u hem op een droge plaats, buiten het bereik van kinderen opslaan. Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden. Alleen de originele toebehoren gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico’s voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan. Ingebruikname ƒ Overtuigt u zich er van, dat het apparaat compleet en volgens voorschrift is gemonteerd. ƒ Controleer voor ieder gebruik − Aansluitleidingen op defecte plaatsen (scheuren, sneden o. d.) − de machine op enventuele beschadigingen − of alle schroeven goed zijn vastgedraaid het hydraulisch systeem op lekkages

Aansluiting op het net ƒ Vergelijk de netspanning met de spanning (bijv. 230 V) die op het type plaatje is aangegeven. Sluit de machine volgens de voorschriften en op een geaard stopcontact aan. ƒ Gebruik verleng kabel met voldoende diameter. ƒ Gebruik geen defecte kabels. ƒ Sluit de machine aan via een Fi-veiligheidsschakelaar (differentiaaluitschakelaar) met 30 mA. Elektrische veiligheid ƒ De aansluitkabel moet volgens IEC 60245 (H 07 RN-F) zijn, met een draad doorsnede van minstens: − 3 x 1,5 mm² bij een lengte tot 25m. − 3 x 2,5 mm² bij een lengte vanaf 25m. ƒ Langere aansluitleidingen veroorzaken een daling van de spanning. De motor bereikt zijn maximum vermogen niet meer, de functie van de machine wordt gereduceerd. ƒ De opsteekinrichting van de aansluitleiding dint tegen spatwater beveiligd te zijn. ƒ Bij het leggen van de aansluitleiding erop letten dat deze niet gekneusd of geknikt wordt en dat de stekerverbinding niet nat wordt. ƒ Gebruik de kabel niet voor doeleinden warvoor hij niet geschikt is. Bescherm de kabel tegen hitte, olie of scherpe randen. De steker niet met de kabel uit het stopcontact trekken. ƒ Controleer de verleng kabel regelmatig op beschadigingen en vervang hem als hij beschadigd is. ƒ Gebruik geen defecte kabels. ƒ Gebruik alleen toegestane en gemerkte verlengkabels. ƒ Maak geen geknutselde elektrische aansluitingen. ƒ Veiligheidsvoorzieningen nooit overbruggen of buitenwerking stellen. Het apparaat via een veiligheidsschakelaar (30 mA) aansluiten.

verlengingskabel op de steker van de schakelaar-stekercombinatie.

2. Trek de verlengingskabel

als lus door de kabeltrekontlasting en hang het in.

verlengingskabel voldoende spel heeft. Elektrische aansluitingen of reparaties mogen alleen door een erkend bedrijf of een erkende reparatiewerkplaats uitgevoerd worden. De plaatselijke voorschriften moeten opgevolgd worden.

verkorting van de werktijd (meerdere lange pauzes maken) Consulteer een arts wanneer uw vingers opzwellen, u zich niet goed voelt of uw vingers gevoelloos worden. Inschakelen Gebruik geen toestel, waarbij zich de schakelaar niet laat in- en uitschakelen. Beschadigde schakelaars moeten onmiddellijk worden gerepareerd of vervangen door de klantenservice. In- / Uitschakelen Vergewis u er voor de inbedrijfstelling van, dat de opvangzak gemonteerd, niet beschadigd of versleten is en de ritssluiting gesloten is. Instructies voor het gebruik als zuig- en hakseltoestel

1. Zet de omschakelaar op

de zuig-/hakselpositie.

2. Houd het toestel met de

handgreep vast schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.

3. Schakel het toestel in.

4. Beweeg het toestel langzaam en gelijkmatig boven het op

te zuigen materiaal. Druk het toestel niet in het loof.

5. Het zuigvermogen vermindert, wanneer de opvangzak vol

is. Schakel het toestel uit en haal de netstekker uit de contactdoos. Open de ritssluiting en ledig dan de opvangzak.

6. Schakel de omschakelaar na het einde van de

werkzaamheden op blazen, om resten uit de zuig/blaaspijp te verwijderen. L Werkvoorschriften Contoleer het volgende voordat u gaat werken: ƒ Alleen personen van meer dan 16 jaren, die de bedieningshandleiding hebben gelezen en begrepen mogen de machine bedienen. ƒ Draag uw veiligheidsuitrustingen (veiligheidsbril/-vizier, handschoenen), om u tegen mogelijke letsels te beschermen. ƒ Zorg voor een veilige en opgeruimde werkplaats. Verwijder voorwerpen die weggeslindert Waarborg vóór begin van de werkzaamheden dat: − zich in het werkbereik geen verdere personen of dieren ophouden − een obstacelvrij terugwijken voor u is gewaarborgd − een veilige stand is gewaarborgd. ƒ Trim het gras alleen, wanneer het droog is, dan krijgt u de meest beste snijresultaten. ƒ Richt de zuig-/blaaspijp nooit op personen of dieren. Blaas ook geen voorwerpen in de richting, waar personen of dieren staan. ƒ Toeschouwers dienen een veiligheidsafstand van minimum 5 m te bewaren. ƒ Wees voorzichtig voor opgewaaide en rondvliegende voorwerpen. Bijzonder gevaarlijk is daarbij het terugstooteffect aan muren en huiswanden (bijv. stenen). ƒ Gebruik het toestel niet met natte handen of bij vochtige weersomstandigheden. ƒ Geleid de aansluitleiding steeds naar achter, van het toestel weg. Er bestaat anders gevaar voor struikelen, uitglijden of vallen. ƒ Gebruik het toestel nooit − zonder opvangzak, − met niet gesloten ritssluiting van de opvangzak. ƒ Houdt de ventilatiegleuven steeds schoon. L Loof vroeg opnemen! – Het is raadzaam, loof indien mogelijk bij droog weer en zo snel mogelijk na het neervallen van het loof op te nemen. Nat loof vormt een probleem, zoals eveneens loof dat reeds te rotten begonnen heeft, of op grotere hopen is gewaaid. Instructies over het gebruik als blaastoestel

1. Zet de omschakelaar op

2. Houd het toestel met de

handgreep vast schouder de draagriem. Stel de draagriem zo in, dat een veilig en aangenaam dragen van het toestel gegarandeerd is.

3. Schakel het toestel in.

4. Beweeg de zuig-/blaaspijp met uithalende bewegingen,

langzaam en gelijkmatig een paar centimeter boven de grond van de ene zijde naar de andere. Wanneer personen met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, kunnen beschadigingen aan het zenuwsysteem of aan de bloedvaten optreden. U kunt de trillingen reduceren : - door stevige, warme arbeidshandschoenen Zuig-/ blaas- en toerentalregeling

hakselmachine met Bij deze uitvoering is het toerental van de motor en daardoor ook het zuigen blaasver-mogen regelbaar. U kunt het toerental traploos instellen van 6000 min –1 tot 13000 min –1. Reiniging van de opvangzak Ledig de opvangzak na elke toepassing.

1. Schud de opvangzak goed uit.

2. Keer de binnenkant naar buiten, om de opvangzak uit te

3. Was de opvangzak bij sterke vervuiling of minimum een

keer per jaar handmatig met een zacht zeepsop. Wat kan ik zuigen en blazen?

Bij een moeilijk gangbare ritssluiting dient u de ritssluitingtanden met droge zeep in te wrijven.

Lichte en droge materialen, bijv. droog loof en tuinafval zoals gras, kleine takken en papierstukjes. Controleer voor uw eigen veiligheid de opvangzak regelmatig op beschadigingen. Wissel een beschadigde opvangzak onmiddellijk uit. NEE Zware materialen, zoals bijv. metaal, stenen, takken, sparappels of gebroken glas. Zuig of blaas met het toestel geen brandende, explosieve of rokende voorwerpen zoals sigaretten, lucifers of hete as. Zuig of blaas geen vloeistoffen, bijzonder geen brandbare vloeistoffen zoals benzine. Gebruik het toestel niet in de buurt van zulke stoffen. Opslag Stroomtoevoer onderbreken.

Onderhoud en verzorging

Voor aanvang van iedere onderhouds- en reinigingsbeurt - Toestel uitschakelen - Stilstand van de snijdraad afwachten - Stroomtoevoer onderbreken Bewaar de machine in een droge en afgesloten ruimte, buiten het bereik van kinderen. Zet de messenbescherming (19) op het draadmes (20) B Let vóór een langere opslag op het volgende, om de levensduur van de machine te verlengen en een eenvoudig bedienen te waarborgen: − De machine grondig reinigen. Veiligheidsvoorzieningen die voor onderhouds- of reinigingswerkzaamheden werden gedemonteerd, moeten in ieder geval weer reglementair worden aangebracht en gecontroleerd. Slechts originele delen gebruiken. Andere delen kunnen tot niet te voorziene beschadigingen en verwondingen leiden. Verder gaande reparatiewerkzaamheden mogen enkel door de fabrikant of door de klantenservice worden uitgevoerd. L Neem het onderstaande in acht om de functionaliteit van uw zuig-, blaas- en hakseltoestel te behouden. Reinig regelmatig alle beweeglijke delen. Verwijder stof of verontreinigingen met een doek of kwast ƒ De machine niet met vloeiend water of hogedrukreinigers reinigen. ƒ Gebruik voor kunststofdelen geen oplosmiddelen (benzine, alcohol, enz.), omdat deze de kunststofdelen kunnen beschadigen.

Mogelijke storingen Probleem Mogelijke oorzaak Oplossing Motor loopt niet aan. ⇒ Netspanning ontbreekt (stroomuitval). ⇒ Aansluitkabel defect. ⇒ Zekering controleren (10 A). ⇒ Kabel uitwisselen c.q. kabel laten controleren (elektricien). Defecte kabels niet meer gebruiken. ⇒ Gelieve voor het oplossen van problemen contact op te nemen met de producent of een door hem genoemde firma (zie klantenserviceregister). ⇒ Motor of schakelaar defect. Zuigmateriaal wordt niet correct ingezogen ⇒ Toestel is vol c.q. geblokkeerd. (verminderd zuigvermogen). ⇒ Opvangzak ledigen. ⇒ Opvangzak is te vol. ⇒ Ingesteld toerental te laag (alleen bij ⇒ Hoger toerental instellen. zuig-, blaas- en hakselmachines met traploos regelbaar toerental). ⇒ Verlengsnoer te lang of te kleine ⇒ Verlengnoer min. 1,5 mm², max. 25 m lang. Bij langere kabel doorsnede min. doorsnede. Stekke te ver van 2,5 mm². hoofdaansluiting verwijderd en te kleine doorsnede van de aansluitkabel. Garantievoorwaarden

• Wij aanvaarden 2 jaare garantie vanaf leverung van het apparaat vanuit het magazijn van de handelaar en voor gebreken die zijn opgetreden door materiaal- resp. Fabricagefouten.
• Voor schade die ontstaat door onvakkundige behandeling of onvoldoende verpakking bij het terugzenden van de apparaten c.q. het niet-inachtnemen van de bedienigshandleiding, uijn aanspraken op garantie ook tijdens de garantieperiode uitgesloten.
• Gebrekkige onderdelen dienen vrijn van porto- resp. Vrachtkosten an onze fabriek te worden opgestuurd. De beslissing i. v. m. een gratis levering van vervangende onderdelen ligt bij ons.
• De garantie geldt niet voor de normale slijtage van hakselturbine en opvangzak.
• Noodzakelijke garantieewerkzaamheden worden door ons uitgevoerd. Het verhelpen van de schade door een andere firma dient uitgedrukklijk door ons te worden goedgekeurd.
• Alleen indien orginele reserveonderdelen worden gebruikt, bieden wij garantie.
• Om een recyclage per soort te kunnen uitvoeren, zijn alle kunststofdelen gemarkeerd. Gelieve contact op te nemen met de producent om niet meer gebruiksklare toestellen te laten recycleren. De producent noemt u de actuele recyclagekosten.
• Wijzingen die de technische vooruitgang dienen., houden wij bij ons.

2100 W 2200 W 2300 W 2400 W 2500 W Wisselstroommotor 230 V ~ 50 Hz Toerental n zonder toerentalregeling 13000 min-1 Toerental n met toerentalregeling 6000 – 13000 min-1 Blaas- luchtstroom (max. luchtsnelheid). 270 km/h Aanzuigvermogen (max. hoeveelheid lucht). 840 m³/h Hand-Arm-trillingen (volgens EN 1033/DIN 45675). avhw = < 2,5 m/s² Opvangzak (volume). 35 l / 45 l Gewicht 4,4 kg Geluidsniveau LWA (volgens 2000/14/EG) gemeten geluidsniveau 100 dB (A) gegarandeerd geluidsniveau 101 dB (A) Geluiddrukpegel LPA (volgens 2000/14/EG) 80 dB (A)

Bron van aankoop is de fabrikant of handelaar Noodzakelijke gegevens bij de bestelling:
